GEBRUIKSAANWIJZING 2LF019IX FAGOR

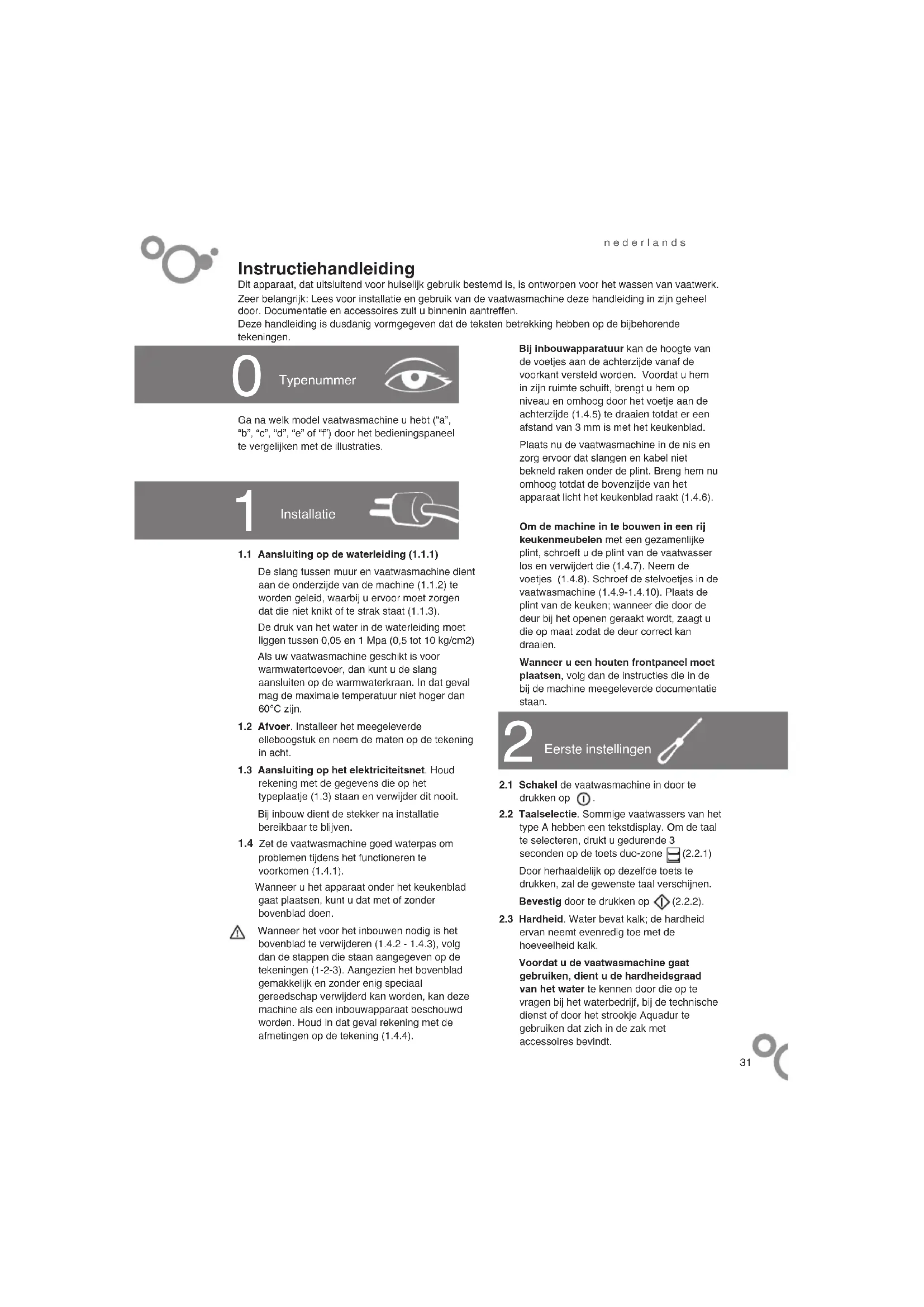

1.1 Aansluiting op de waterleiding (1.1.1)

De slang tussen muur en vaatwasmachine dient aan de onderzijde van de machine (1.1.2) te worden geleid, waarbij u ervoor moet zorgen dat die niet knikt of te strak staat (1.1.3). De druk van het water in de waterleiding moet liggen tussen 0,05 en 1 Mpa (0,5 tot 10 kg/cm2) Als uw vaatwasmachine geschikt is voor warmwatertoevoer, dan kunt u de slang aansluiten op de warmwaterkraan. In dat geval mag de maximale temperatuur niet hoger dan 60°C zijn.

1.2 Afvoer. Installeer het meegeleverde

elleboogstuk en neem de maten op de tekening in acht.

1.3 Aansluiting op het elektriciteitsnet. Houd

rekening met de gegevens die op het typeplaatje (1.3) staan en verwijder dit nooit. Bij inbouw dient de stekker na installatie bereikbaar te blijven.

1.4 Zet de vaatwasmachine goed waterpas om

problemen tijdens het functioneren te voorkomen (1.4.1). Wanneer u het apparaat onder het keukenblad gaat plaatsen, kunt u dat met of zonder bovenblad doen. Wanneer het voor het inbouwen nodig is het bovenblad te verwijderen (1.4.2 - 1.4.3), volg dan de stappen die staan aangegeven op de tekeningen (1-2-3). Aangezien het bovenblad gemakkelijk en zonder enig speciaal gereedschap verwijderd kan worden, kan deze machine als een inbouwapparaat beschouwd worden. Houd in dat geval rekening met de afmetingen op de tekening (1.4.4).

Installatie Bij inbouwapparatuur kan de hoogte van de voetjes aan de achterzijde vanaf de voorkant versteld worden. Voordat u hem in zijn ruimte schuift, brengt u hem op niveau en omhoog door het voetje aan de achterzijde (1.4.5) te draaien totdat er een afstand van 3 mm is met het keukenblad. Plaats nu de vaatwasmachine in de nis en zorg ervoor dat slangen en kabel niet bekneld raken onder de plint. Breng hem nu omhoog totdat de bovenzijde van het apparaat licht het keukenblad raakt (1.4.6). Om de machine in te bouwen in een rij keukenmeubelen met een gezamenlijke plint, schroeft u de plint van de vaatwasser los en verwijdert die (1.4.7). Neem de voetjes (1.4.8). Schroef de stelvoetjes in de vaatwasmachine (1.4.9-1.4.10). Plaats de plint van de keuken; wanneer die door de deur bij het openen geraakt wordt, zaagt u die op maat zodat de deur correct kan draaien. Wanneer u een houten frontpaneel moet plaatsen, volg dan de instructies die in de bij de machine meegeleverde documentatie staan.

2.1 Schakel de vaatwasmachine in door te

2.2 Taalselectie. Sommige vaatwassers van het

type A hebben een tekstdisplay. Om de taal te selecteren, drukt u gedurende 3 seconden op de toets duo-zone (2.2.1) Door herhaaldelijk op dezelfde toets te drukken, zal de gewenste taal verschijnen. Bevestig door te drukken op (2.2.2).

2.3 Hardheid. Water bevat kalk; de hardheid

ervan neemt evenredig toe met de hoeveelheid kalk. Voordat u de vaatwasmachine gaat gebruiken, dient u de hardheidsgraad van het water te kennen door die op te vragen bij het waterbedrijf, bij de technische dienst of door het strookje Aquadur te gebruiken dat zich in de zak met accessoires bevindt.

3.1 Afstelling van de bovenste mand.

Afstellingstypes (3.1.1) HEEL GEMAKKELIJK: houd de mand aan de handgrepen aan de beide zijden vast en trek die met beide handen tegelijkertijd naar boven (zowel om de mand hoger als lager te plaatsen) (3.1.2). Controleer of die recht geplaatst is. NORMAAL MODEL: wanneer de mand leeg is, verwijdert u de eindstoppen (3.1.3); haal nu de mand eruit (3.1.4) en plaats die op de gewenste hoogte, plaats de eindstoppen opnieuw

3.2 Plaatsen van de vaat.

Verzekert u zich ervan dat het vaatwerk geschikt is voor reiniging in de vaatwasmachine. Het wordt niet aangeraden om voorwerpen van hout, aardewerk, zilver, aluminium, gedecoreerd porselein of niet hittebestendig plastic te plaatsen. Voor een correcte reiniging is het noodzakelijk dat de vaat op de juiste manier in de manden geplaatst is, zonder dat de voorwerpen elkaar raken. De onderste mand is voor de vuilste voorwerpen: ovenschotels, schalen en borden. Begin met het laden van de mand vanaf de buitenzijde (3.2.1). Plaats ovenschotels ondersteboven, diepe borden links en platte borden rechts. Wanneer de machine inklapbare steuntjes heeft, plaatst u die voor grote voorwerpen, zoals ovenschotels, in horizontale stand (3.2.2 – 3.2.3). Plaats bestek met het handvat naar beneden (3.2.4) Messen en andere voorwerpen met scherpe punten dienen geplaatst te worden in de mand met de punt naar beneden of in horizontale positie. De bovenste mand is voor breekbare voorwerpen: kopjes, glazen, porselein, glaswerk en borden met een standaardmaat (3.2.5). Een gedeelte van de mand is bestemd voor lang bestek en er zijn inklapbare steuntjes die in verticale positie geschikt zijn voor glazen (3.2.6). Voor het Express-programma of de functie Bovenladen dient al het vaatwerk geplaatst te worden in de bovenste mand (3.2.7).

8-21 DH22-28 DH29-35 DH>35 DH14-38 HF39-50 HF51-63 HF>63 HFHF: Hardheid uitgedrukt in Franse hardheidsgraden.DH: Hardheid van her water uitgedrukt in Duitse hardheidsgraden. Steek het strookje gedurende 1 seconde in een glas water. Beweeg het door het water en wacht 1 minuut. Het strookje zal u de hardheidsgraad aangeven overeenkomstig de volgende tabel: Deze eenvoudige aanpassing van de vaatwasmachine is vitaal voor een correct functioneren. Besteed hier aandacht aan. Anders zou dit van zeer negatieve invloed op de machine kunnen zijn. Wanneer het 0 is, gebruik dan GEEN zout. In het geval van twijfel, dient u zich tot de technische dienst te wenden. Handmatige afstelling. Aan de rechter binnenzijde van de vaatwasmachine bevindt zich een regelaar met oranje hendeltje, zoals op afbeelding (2.3.1). Plaats die op het cijfer dat wordt aangegeven door de tabel. Elektronische regeling. Wanneer uw regelaar overeenkomt met afbeelding (2.3.2) of (2.3.3), dan wordt de hardheid geregeld vanaf het bedieningspaneel; daartoe drukt u langer dan 3 seconden op de toets Tijdreductie (2.3.4). Wanneer u de toets loslaat zal, afhankelijk van het model, de actuele waarde L2 (2.3.5) op het scherm worden weergegeven of wordt dat aangegeven door indicatielichtjes (2.3.6). Druk herhaalde malen op dezelfde toets totdat u de benodigde waarde bereikt. Bevestig door te drukken op

2.4 Reiniging vooraf. U dient een

voorwasprogramma uit te voeren (zonder wasmiddel, noch vaat, noch spoelglansmiddel). Vooraf doet u, wanneer dat nodig is, een eerste hoeveelheid zout (2.4.1) in het reservoir zonder dat helemaal te vullen. Vul het reservoir op met water en roer het om met een lepeltje (2.4.2). Plaats het deksel en start het programma.33 n e d e r l a n d s Terwijl in de functie Onderladen het vaatwerk enkel in de onderste mand geplaatst wordt (3.2.3). Verzeker u ervan dat geen van de voorwerpen het draaien van de sproeiarmen (3.2.8) belemmert of het openen van het wasmiddelbakje belet.

3.3 Wasmiddel. Dat is er in de vorm van tabletten

en poeder of in vloeibare vorm. De hoeveelheid wasmiddel die u dient te gebruiken, staat aangegeven in de programmatabel. Doe de benodigde hoeveelheid in het reservoir dat zich aan de binnenzijde van de deur bevindt (3.3.1) en sluit het deksel. Voor programma's die een extra hoeveelheid nodig hebben, plaatst u die boven op het deksel (3.3.2).

3.5. Controle van de niveaus van zout en spoelglansmiddel. Zout. Wanneer het lampje brandt, moet u het reservoir bijvullen. U moet geen zout gebruiken wanneer dat niet nodig is (zie paragraaf 2.3). Wanneer dat nodig is, volgt u de stappen die worden uitgelegd in paragraaf 2.4, maar vult u het reservoir helemaal met zout. Wanneer de machine geen indicatielichtje heeft, moet u het zout na elke 20 wasbeurten bijvullen wanneer het water een gemiddelde hardheid heeft. Glansspoelmiddel. Wanneer het waarschuwingslampje brandt of het kijkvenster (3.5.1) aan de binnenzijde van de deur licht van kleur is, dient u het reservoir helemaal te vullen (3.5.2).

3.6 Programmakeuze. Selecteer het programma

met de programmaknop of -toets (3.6.1), nadat u de programmatabel geraadpleegd heeft.

3.7 Keuzemogelijkheden.

Wasmiddel ALLES-in-1 . Wanneer uw machine van het type A is, drukt u langer dan 3 seconden tegelijkertijd op de toetsen en (3.7.1). Voor de overige modellen draait u aan de programmakeuzeknop (totdat het desbetreffende indicatielichtje gaat branden) of drukt u op de desbetreffende toets (3.7.2). Wanneer u een ALLES-in-1 wasmiddel gebruikt, is het mogelijk dat u opmerkt dat de resultaten van wassen en drogen minder zijn, vooral bij korte programma's en/of lage temperaturen. Het is belangrijk de instructies op de verpakking te lezen (3.3.3). In geval van twijfel dient u contact op te nemen met de fabrikant van het reinigingsmiddel. Tijdreductie Hiermee wordt de tijd van wassen en drogen ingekort. Deze functie kan worden gebruikt in de programma's Intensief, Normaal of Automatisch, Hygienizer en het Spaarprogramma. ECO + Verlaagt de temperatuur bij het wassen voor een grotere energiebesparing. Deze functie kan worden gebruikt in de programma’s Eco en Normaal. Bovenplaatsing/onderplaatsing (duo-zone) Gebruikt de helft van de capaciteit van de vaatwasmachine. Bovenste mand , Onderste mand , of beide. Deze functie kan niet gebruikt worden in het Express-programma Bij het instellen van een ander programma zullen de niet-compatibele functies uitgeschakeld worden.

Hiermee kan het tijdstip van het begin van de wasgang uitgesteld worden. Druk herhaaldelijk op de toets totdat u de gewenste duur van het uitstel op de display verschijnen ziet (3.8.1) of totdat dat aangegeven wordt door het indicatielichtje (3.8.2).). Bevestig door te drukken op (2.2.2). Wanneer u het uitstel wilt annuleren, drukt u op

Wanneer u na de start van een programma het programma of een optie wilt wijzigen, moet u de machine opnieuw aanzetten .

3.10 Het wassen. Bij modellen met een display wordt de

resterende tijd van het programma aangegeven (3.10.1 – 3.10.2). Bij de overige machines wordt het einde van het programma aangegeven en/of de programmafases door middel van indicatielichtjes (3.10.3 – 3.10.4). Wanneer er zich tijdens het programma een stroomonderbreking voordoet, zal de vaatwasmachine bij terugkeer van de stroom normaal doorgaan met functioneren vanaf het punt waarop die gestopt was. U wordt afgeraden de deur van de vaatwasmachine tijdens het wasproces te openen. De efficiëntie van de verschillende functies kan daardoor negatief beïnvloed worden.

3.11 Einde programma. Wanneer het programma klaar is,

zal de machine 3 seconden lang piepen en zal het lichtje EINDE (STOP) aangaan, indien dat aanwezig is. Schakel de machine uit . Zo draagt u bij aan energiebesparing.

3.12 Waarschuwingen voor gebruik.

Vermijd het de deur open te laten om mogelijke ongelukken te voorkomen (3.12.1).34 n e d e r l a n d s Bij het ontwerp van de vaatwasmachine heeft men rekening gehouden met de bescherming van het milieu. Respecteer het milieu. Vul de wasmachine tot de voor ieder programma aanbevolen maximale capaciteit, plaats het vaatwerk op correcte wijze en kies het geschikte programma en de geschikte opties; u bespaart daar water en energie mee Sla de voorwas over, wanneer dat mogelijk is. En gebruik niet te veel wasmiddel. Behandeling van elektrisch en elektronisch afval. Gooi de apparaten niet weg met het gewone huisvuil. Breng uw vaatwasmachine naar een speciaal inzamelpunt. Door het recycleren van huishoudelijke apparaten worden negatieve gevolgen voor gezondheid en milieu voorkomen en bespaart men energie en geld. Voor meer informatie neemt u contact op met de plaatselijke autoriteiten of met de winkel waar u de vaatwasmachine hebt gekocht.

Problemen oplossen f9RHUJHHQKDQGHOLQJHQXLWDDQGHELQQHQ]LMGH Bij ieder probleem dat u niet kunt verhelpen, dient u de technische dienst te waarschuwen. f3HUVRQHQLQFONLQGHUHQYRRUZHONHKHW onmogelijk is het apparaat op veilige wijze te gebruiken als gevolg van een lichamelijke, sensorische of geestelijke handicap of door een gebrek aan ervaring of kennis, dienen de machine NIET te gebruiken zonder de supervisie of de instructies van de desbetreffende verantwoordelijke persoon. U dient er op te letten dat kinderen niet met het apparaat spelen.

7.1 Technische problemen of slecht functioneren.

Wanneer de vaatwasmachine een defect bij het functioneren detecteert, waarschuwt hij u d.m.v. akoestische en visuele signalen, afhankelijk van het model: Modellen met display. De letter “F” wordt weergegeven, gevolgd door een aantal pieptonen (7.1.1). Modellen zonder display. Er weerklinken voortdurend 1 tot 10 pieptonen. Bijvoorbeeld: 4 pieptonen - pauze - 4 pieptonen - ... komt overeen met F4.

Onderhoud Laat de deur van de vaatwasmachine een beetje openstaan, wanneer u voor langere tijd afwezig bent, zodat de lucht er vrij doorheen kan circuleren. Aangeraden wordt om eenmaal per maand het volgende onderhoud uit te voeren:

4.1 Reiniging van het wasfilter. Dat bevindt zich

onder de onderste mand van de vaatwasmachine. Haal de mand eruit en verwijder het filter door het linksom te draaien (4.1.1.). Demonteer het en maak het schoon onder de waterkraan (4.1.2). Plaats het weer terug door het rechtsom te draaien (4.1.3). Controleer of het goed geplaatst is door het naar boven trekken.

4.2 Sproeiarmen schoonmaken. Demonteer de

bovenste sproeiarm (wanneer die er is) door die naar boven te drukken en los te schroeven (4.2.1). Schroef de middelste sproeiarm los (4.2.2). Demonteer de onderste sproeiarm door de hendel linksom te draaien en die er naar boven toe uit te halen (4.2.3) Maak die onder de waterkraan schoon met een sponsje dat niet schuurt. Vergewis u ervan dat geen van de openingen geblokkeerd is.

4.3 Binnenzijde schoonmaken. Maak de

binnenzijde van de vaatwasmachine schoon met een machinereinigingsmiddel of met een speciaal product en volg de daarop gegeven aanwijzingen.

4.4 Buitenzijde schoonmaken. Aangeraden

wordt een vochtige doek en water met zeep te gebruiken. Gebruik geen producten die schuren of krassen. f*HEUXLNJHHQYHUOHQJNDEHOVRIDGDSWHUVRPGH vaatwasmachine aan te sluiten. f'HHOHNWULVFKHLQVWDOODWLHGLHQWJHVFKLNWWH]LMQ voor het maximale vermogen dat staat aangegeven op het typeplaatje en het stopcontact dient te zijn geaard in overeenstemming met de desbetreffende regelgeving. f:DQQHHUGHYRHGLQJVNDEHOEHVFKDGLJGLVPRHW deze, om gevaar te vermijden, worden vervangen door de afdeling after-sales of door gekwalificeerd personeel.

Oplossen van problemen van inefficiënt functioneren: Hij wast niet. Ongeschikt programma? Raadpleeg de programmatabel; Is het vaatwerk op de juiste wijze geladen? Volg de aanwijzingen in paragraaf 3.2; Kunnen de sproeiarmen onbelemmerd draaien en/of zijn de openingen verstopt? Volg de aanwijzingen in de paragrafen 3.2 – 4.2; Is het filter juist geplaatst? Volg de aanwijzingen in paragraaf 4.1; Is het wasmiddel geschikt? Vergewis u ervan dat het geschikt is voor gebruik in vaatwasmachines en dat de kwaliteit niet verslechterd is omdat het te oud is. Hij droogt niet. Ongeschikt programma? In korte programma’s verslechtert de kwaliteit van het drogen; Wordt de juiste dosis spoelglansmiddel toegevoegd? Zie paragraaf 3.5; Gebruikt u bij “ALLES-in-1”-tabletten wel spoelglansmiddel? Het gebruik van spoelglansmiddel verbetert de efficiëntie van het drogen aanzienlijk; Is de vaatwasmachine op de juiste wijze geladen? Volg de aanwijzingen in paragraaf 3.2; Is het vaatwerk dat u wilt drogen wel geschikt? Tupperware (plastic) is bijvoorbeeld niet geschikt om gedroogd te worden; Wanneer verwijdert u het vaatwerk uit de vaatwasmachine? Het is beter om daarmee 15 tot 20 minuten na beëindiging van het programma te wachten. De vaatwasmachine gaat niet aan. Controleer de elektrische spanning, de aansluiting op het stroomnet, of er wellicht een zekering is uitgesprongen en of de aan/uit-knop goed is ingedrukt Het programma wordt niet opgestart. Controleer of de deur niet openstaat en of de startknop goed is ingedrukt. Het functioneren van de vaatwasmachine kan af en toe negatief beïnvloed worden door de aanwezigheid van vuil. Om problemen te voorkomen, dient u daarom de volgende aspecten te controleren, afhankelijk van het gedetecteerde defect. De eerste optie is het uit- en opnieuw inschakelen van de machine (Resetten). MODEL MET DISPLAY AANTAL PIEPJES ZONDER DISPLAY Deur Wateraanvoer Waterafvoer Overstroming Temperatuur Temperatuur Temperatuurdetectie Werkdruk Waterdistributie Verbinding S TO R I N G :

Is de deur van de vaatwasmachine gesloten? Is er water in de leidingen?, Is de afsluitkraan open?, Is het filter van de elektrische inlaatklep schoon?, Zitten er wellicht vouwen of knikken in de wateraanvoerslang tussen de muur en de vaatwasmachine? Is de waterafvoer hoger gelegen dan de kuip van de vaatwasmachine?

Is de waterafvoerslang wellicht verstopt? Zitten er wellicht knikken in de slang? Zijn de filters schoon? Is het geselecteerde programma werkelijk beëindigd?

Zijn de filters schoon en zit er geen vuil op of resten van puree, pap, etc.? Voer een programma uit met een machinereinigingsmiddel… Storing kan te wijten zijn aan ophoping van vuil en kalkaanslag op het verwarmingssysteem. Voer een programma uit met een machinereinigingsmiddel… Storing kan te wijten zijn aan ophoping van vuil en kalkaanslag op het verwarmingssysteem. Zet de machine uit en stel een nieuw programma in werking Zet de machine uit en stel een nieuw programma in werking Voer een programma uit met een machinereinigingsmiddel. Kan te wijten zijn aan zandkorreltjes Wanneer de storing aanhoudt, moet u contact opnemen met de technische dienst

O p m e r k i n g e n Te c o n t r o l e r e n e l e m e n t e n : G e b r u i k e r Wanneer de storing aanhoudt, moet u contact opnemen met de technische dienst. Voordat u contact opneemt, dient u de code van de storing te bekijken. Houd er daarom rekening mee dat wanneer u de machine uitschakelt de signalering van het defect geannuleerd wordt. U kunt de pieptonen in- en uitschakelen door te drukken op de toets .n e d e r l a n d s

25 gr. niet geconcentreerd waspoeder komt overeen met anderhalve afgestreken eetlepel of een wastablet. Voor wastabletten en vloeibare wasmiddelen dient u de aanbevelingen van de wasmiddelfabrikant op te volgen.

• Het spaarprogramma, conform de EN-50242 norm, duurt langer dan de overige programma´s; het verbruikt echter minder energie en is milieuvriendelijker. ** In de programma’s Express en Delicaat moet u een wasmiddel in poedervorm of in vloeibare vorm gebruiken omdat die het beste oplossen. *** Wanneer u gecombineerde wasmiddelen gebruikt (Tabletten ALLES-in-1), denk er dan aan dat daardoor het verbruik en de duur van de programma's veranderen kunnen. Lees ook de aanvullende informatie met betrekking tot de duur en het energieverbruik van de programma's. BEWAAR DIE. De programmagegevens zijn in het laboratorium verkregen waarden volgens de norm EN 50242. Het zijn geen absolute waarden en ze kunnen daarom in het dagelijkse gebruik variëren. Programmatabel PROGRAMMAHOEVEELHEID WASMIDDEL (gr) TEMPERATUUR (°C) TYPE VAATWERKSYMBOLEN

Hygienizer 75ºC 25+5 Voorwas Frío Zonder wasmiddel Intensief 70ºC 25+15 Normaal 65ºC of 25+5 Automatisch 55ºC - 65ºC Zuinig* 50ºC 25+5 Snel 55ºC 25 Express ** 40ºC 20 15 min. Gemengd 50ºC 25+5 Delicaat** 45ºC 25 Voor vaatwerk dat niet direct gewassen wordt Voor een betere verwijdering van bacteriën Voor vaatwerk en zeer vuile pannen Voor vuil vaatwerk Voor niet erg vuil vaatwerk Voor vaatwerk dat bijna niet vuil is Voor vaatwerk dat bijna niet vuil is en alleen in het bovenste rek geplaatst wordt Voor breekbaar en vuil vaatwerk Speciaal glas37 Tento př½VWURMXUĂHQSURH[NOX]LYQ½GRP²F½SRX¢LW½E\OY\YLQXWSURP\W½Q²GRE½ 9HOPLGůOH¢LW¹3řHĂWěWHVLFHORXWXWRSř½UXĂNXGř½YHQH¢QDLQVWDOXMHWHD]DĂQHWHSRX¢½YDWWHQWR př½VWURM'RNXPHQWDFLDGRSOňN\QDMGHWHXYQLWř 7DWRSř½UXĂNDMHXVSRř²GDQ²WDNRYP]SůVREHPDE\WH[W\E\O\Y¢G\VSRMHQ¹VSř½VOXQP REU²]NHP Instrukční příručka
