MANUAL DE UTILIZADOR 2LF019IX FAGOR

Seguridade s p a ñ o l

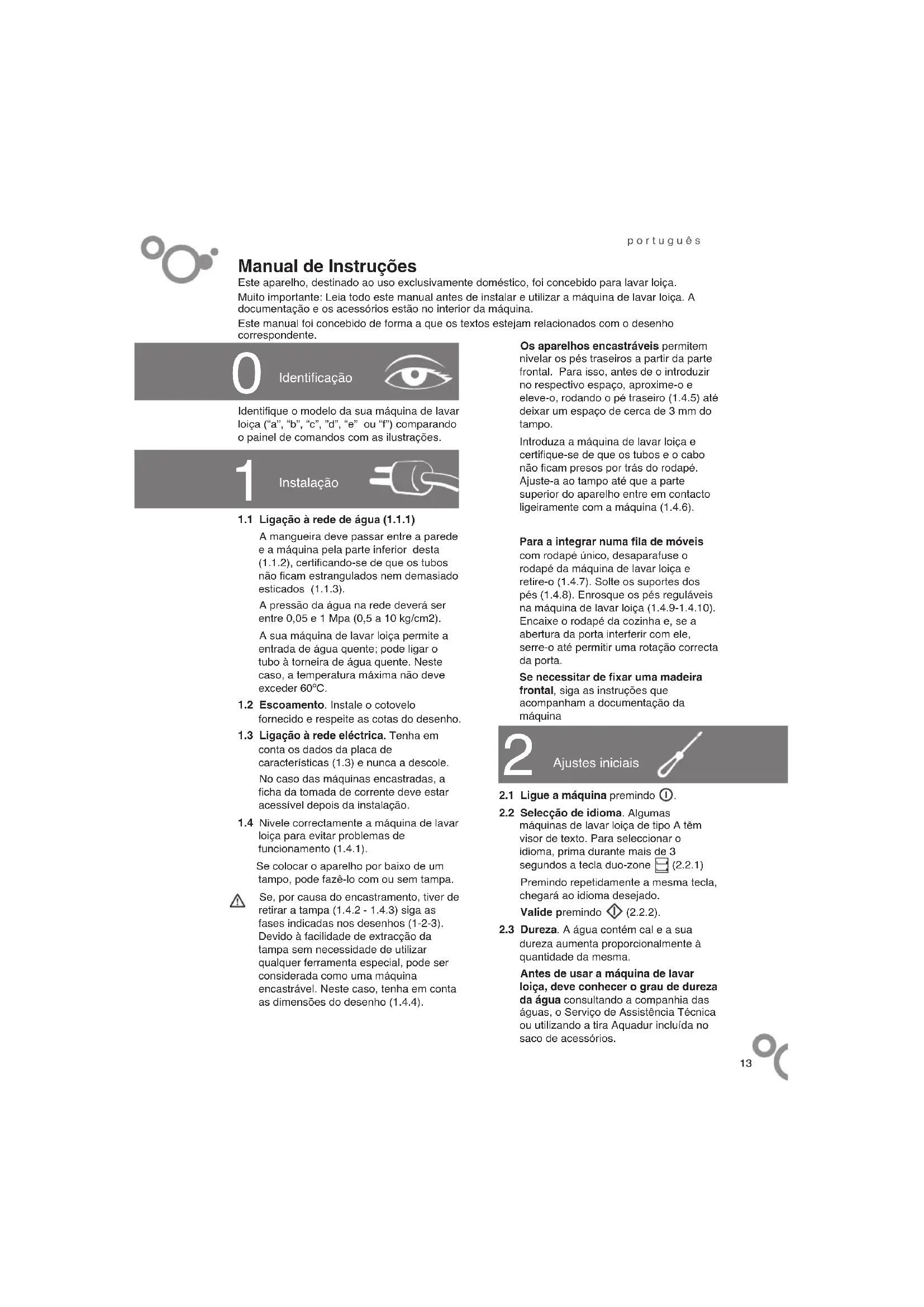

1.1 Ligação à rede de água (1.1.1)

A mangueira deve passar entre a parede e a máquina pela parte inferior desta (1.1.2), certificando-se de que os tubos não ficam estrangulados nem demasiado esticados (1.1.3). A pressão da água na rede deverá ser entre 0,05 e 1 Mpa (0,5 a 10 kg/cm2). A sua máquina de lavar loiça permite a entrada de água quente; pode ligar o tubo à torneira de água quente. Neste caso, a temperatura máxima não deve exceder 60ºC.

1.2 Escoamento. Instale o cotovelo

fornecido e respeite as cotas do desenho.

1.3 Ligação à rede eléctrica. Tenha em

conta os dados da placa de características (1.3) e nunca a descole. No caso das máquinas encastradas, a ficha da tomada de corrente deve estar acessível depois da instalação.

1.4 Nivele correctamente a máquina de lavar

loiça para evitar problemas de funcionamento (1.4.1). Se colocar o aparelho por baixo de um tampo, pode fazê-lo com ou sem tampa. Se, por causa do encastramento, tiver de retirar a tampa (1.4.2 - 1.4.3) siga as fases indicadas nos desenhos (1-2-3). Devido à facilidade de extracção da tampa sem necessidade de utilizar qualquer ferramenta especial, pode ser considerada como uma máquina encastrável. Neste caso, tenha em conta as dimensões do desenho (1.4.4).

Instalação Os aparelhos encastráveis permitem nivelar os pés traseiros a partir da parte frontal. Para isso, antes de o introduzir no respectivo espaço, aproxime-o e eleve-o, rodando o pé traseiro (1.4.5) até deixar um espaço de cerca de 3 mm do tampo. Introduza a máquina de lavar loiça e certifique-se de que os tubos e o cabo não ficam presos por trás do rodapé. Ajuste-a ao tampo até que a parte superior do aparelho entre em contacto ligeiramente com a máquina (1.4.6). Para a integrar numa fila de móveis com rodapé único, desaparafuse o rodapé da máquina de lavar loiça e retire-o (1.4.7). Solte os suportes dos pés (1.4.8). Enrosque os pés reguláveis na máquina de lavar loiça (1.4.9-1.4.10). Encaixe o rodapé da cozinha e, se a abertura da porta interferir com ele, serre-o até permitir uma rotação correcta da porta. Se necessitar de fixar uma madeira frontal, siga as instruções que acompanham a documentação da máquina

2.1 Ligue a máquina premindo .

2.2 Selecção de idioma. Algumas

máquinas de lavar loiça de tipo A têm visor de texto. Para seleccionar o idioma, prima durante mais de 3 segundos a tecla duo-zone (2.2.1) Premindo repetidamente a mesma tecla, chegará ao idioma desejado. Valide premindo (2.2.2).

2.3 Dureza. A água contém cal e a sua

dureza aumenta proporcionalmente à quantidade da mesma. Antes de usar a máquina de lavar loiça, deve conhecer o grau de dureza da água consultando a companhia das águas, o Serviço de Assistência Técnica ou utilizando a tira Aquadur incluída no saco de acessórios.

3.1 Regulação do cesto superior. Tipos de

regulação (3.1.1) SUPER FÁCIL: segurando o cesto pelas asas laterais, puxe com ambas as mãos simultaneamente para cima (tanto para subir, como para descer) (3.1.2). Certifique-se de que fica nivelado. MODELO NORMAL: com o cesto vazio, retire os amortecedores (3.1.3); retire o cesto (3.1.4); introduza-o à altura desejada e coloque o amortecedor.

3.2 Introdução da loiça.

Assegure-se de que a loiça pode ser lavada na máquina. Não é recomendável introduzir peças de madeira, barro, prata, alumínio, porcelana decorada ou plástico que não seja resistente ao calor. Para uma lavagem correcta, é imprescindível que a loiça esteja colocada nos cestos de maneira adequada e sem que as peças toquem umas nas outras. O cesto inferior destina-se às peças mais sujas: panelas, travessas e pratos. Comece a carregar o cesto a partir da parte exterior (3.2.1). Coloque as panelas voltadas para baixo, os pratos fundos à esquerda e os rasos à direita. Se tiver suportes rebatíveis poderá utilizá-los na posição horizontal para peças grandes como panelas (3.2.2 -

Coloque os talheres com o cabo para baixo (3.2.4) As facas e outros utensílios com pontas afiadas devem ser colocados no cesto com as pontas voltadas para baixo ou na posição horizontal. O cesto superior destina-se a peças delicadas: chávenas, copos, porcelana, vidro e pratos de tamanho standard (3.2.5). Existe uma zona destinada aos talheres compridos e suportes rebatíveis que, na sua posição vertical, servem para taças (3.2.6). Para o programa Express ou a função Carga em cima , toda a loiça deve ser colocada no Cesto Superior (3.2.7).

Utilização Nível de cal (HF) Nível de cal (DH) Resultado do teste Posiçao do regulador Man Elec Dureza 0-13 HF0-13 DHVerde

sal L0Branda1 faixa vermelha2 faixas vermelhas3 faixas vermelhas4 faixas vermelhasNormalMédia Dura Muito duraPos. 1Pos. 2Pos. 3Pos. 4

8-21 DH22-28 DH29-35 DH>35 DH14-38 HF39-50 HF51-63 HF>63 HFHF: Dureza em graus franceses DH: Dureza água em graus alem ães Introduza a tira durante 1 segundo num copo de água. Agite-a e aguarde 1 minuto. A tira irá indicar o nível da água segundo a seguinte tabela: Este simples ajuste da máquina de lavar loiça é vital para um correcto funcionamento. Não o ignore. Caso contrário, a sua máquina poderá ser seriamente afectada. Se o nível for 0, NÃO utilize sal. Em caso de dúvida, consulte o serviço técnico. Regulação manual. Na parte lateral direita interior da máquina de lavar loiça, poderá encontrar um regulador com uma alavanca cor de laranja, como a da figura (2.3.1). Posicione-a no número correspondente segundo a tabela. Regulação electrónica. Se o seu regulador for igual ao da figura (2.3.2) ou (2.3.3), a dureza é regulada a partir do painel de comandos, premindo, para isso, a tecla Redução Tempo (2.3.4) mais de 3 s. Ao soltá-la, dependendo do modelo, aparecerá no visor o valor actual L2 (2.3.5) ou através de indicadores luminosos (2.3.6). Prima a mesma tecla várias vezes até atingir o valor necessário. Valide premindo .

2.4 Limpeza prévia. Deve realizar um

programa de pré-lavagem (sem detergente, nem loiça, nem abrilhantador). Previamente, se necessitar, realize a primeira carga de sal (2.4.1) sem encher totalmente o depósito. Complete-o com água (2.4.2) e retire com uma colher. Feche a tampa a inicie o programa.15 p o r t u g u ê s Enquanto que com a função Carga em baixo , a loiça deve ser colocada apenas no Cesto Inferior (3.2.3). Certifique-se de que não existem obstáculos que impeçam a rotação dos aspersores (3.2.8) ou a abertura da tampa do depósito do detergente.

3.3 Detergente. Pode ser em pastilhas, pó

ou líquido. A quantidade a utilizar é detalhada na tabela de programas. Deite a dose necessária no depósito situado na parte interior da porta (3.3.1) e feche a tampa. Nos programas que necessitarem de uma dose adicional, coloque-a por cima da tampa (3.3.2).

3.5. Verificação de níveis de sal e de abrilhantador. Sal. Se o indicador luminoso estiver aceso, tem de encher o depósito. Não deve utilizar sal se não for necessário (nota secção 2.3). Caso seja necessário, siga os passos explicados na secção 2.4, mas enchendo completamente o depósito de sal. Se não tiver indicador luminoso, deverá repor o sal a cada 20 lavagens em caso de água de dureza média. Abrilhantador. Se o indicador luminoso estiver aceso ou o visor óptico (3.5.1) do interior da porta tiver cor clara, reponha-o sempre até encher completamente o depósito (3.5.2).

3.6 Selecção de programas. Seleccione o

programa com o Comando ou a Tecla de programas (3.6.1), consultando previamente a tabela de programas.

3.7 Selecção de opções.

Detergente TODOS em 1 . Se o seu modelo for do tipo A, prima simultaneamente as teclas e durante mais de 3 segundos (3.7.1). Para os restantes modelos, rode o Selector de Programas (até se acender o indicador luminoso correspondente) ou prima a tecla respectiva (3.7.2). Se utilizar detergentes TODOS EM 1, é possível que o resultado de lavagem ou secagem seja afectado, principalmente com programas curtos e/ou com temperaturas baixas. É importante ler as instruções da embalagem (3.3.3). Em caso de dúvida, consulte o fabricante do produto de limpeza. Redução de tempo Encurta o tempo de lavagem e secagem. Pode ser utilizado nos programas Intensivo, Normal ou Automático, Hygienizer e Económico. ECO + Reduz a temperatura de lavagem para uma maior poupança energética. Pode ser utilizado nos programas Eco e Normal. Carga em cima/em baixo (duo-zone) . Utiliza metade da capacidade da máquina de lavar loiça. Cesto Superior , Cesto Inferior ou ambos. É incompatível com o programa Express. Qualquer mudança de programa desactivará as opções não compatíveis.

Permite atrasar a hora de início da lavagem. Prima a tecla várias vezes até visualizar o atraso desejado no visor (3.8.1) ou o indicador luminoso (3.8.2). Valide premindo (2.2.2). Se quiser anular o atraso, prima .

3.9 Colocação em funcionamento

Depois de iniciado o programa, se desejar mudar de programa/opção, deverá reiniciar a máquina .

3.10 Processo de lavagem. Nos modelos com

visor, é indicado o tempo restante do programa (3.10.1- 3.10.2). Nos restantes, é indicado o Fim do Programa e/ou as fases do programa através de indicadores luminosos (3.10.3 - 3.10.4). Se, durante o programa, ocorrer um corte de electricidade, quando esta for restabelecida, a máquina continua o seu funcionamento normal no mesmo ponto onde tinha parado. Não se recomenda a abertura da porta da máquina durante o processo de lavagem. A eficácia poderá ser afectada.

3.11 Fim de programa. Quando terminar o

programa, o aparelho emitirá um sinal sonoro durante 3 segundos e o indicador luminoso FIM (STOP), caso exista, acende-se. Desligue a máquina . Irá contribuir para a poupança de energia

3.12 Advertências de utilização.

Evite ter a porta aberta para evitar possíveis acidentes (3.12.1).16 p o r t u g u ê s A máquina de lavar loiça foi concebida a pensar na conservação do ambiente. Respeite o ambiente. Carregue a máquina com a capacidade máxima recomendada para cada programa, colocando a loiça correctamente e escolha o programa e as opções adequadas; irá poupar água e energia. Sempre que for possível, evite a pré-lavagem. Não coloque demasiado detergente. Gestão de resíduos de aparelhos eléctricos e electrónicos. Não deite fora os aparelhos misturando-os com resíduos domésticos gerais. Entregue a sua máquina num centro especial de recolha. A reciclagem de electrodomésticos evita consequências negativas para a saúde e para o meio ambiente, e permite poupar energia e recursos. Para mais informação, contacte as autoridades locais ou o estabelecimento onde adquiriu a máquina.

Diagnósticos f1¶RPDQLSXOHRLQWHULRU&DVRVXUMDTXDOTXHU problema que não consiga solucionar, contacte o serviço técnico. f(VWHDSDUHOKRQ¶RGHYHVHUXVDGRVHPD supervisão ou as instruções da pessoa responsável correspondente às pessoas (incluindo crianças) cuja incapacidade física, sensorial ou mental, ou a falta de experiência e conhecimento as impeça de usar o mesmo de forma segura. As crianças devem ser mantidas sob vigilância para garantir que não brincam com o aparelho.

7.1 Problemas técnicos ou mau

funcionamento. Quando a máquina detectar qualquer mau funcionamento, serão emitidos sinais sonoros e visuais, conforme o modelo: Modelos com visor. Visualiza-se a letra "F" seguida de um número para além de apitos (7.1.1) Modelos sem visor. Emite continuamente séries de apitos de 1 a 10. Exemplo: 4 apitos - pausa - 4 apitos - ... é o mesmo que F4.

Manutenção Deixe a máquina de lavar loiça entreaberta se se ausentar por um longo período de tempo, para que o ar circule pelo interior. Aconselhamos que realize a seguinte manutenção todos os meses:

4.1 Limpeza do filtro de lavagem.

Encontra-se por baixo do cesto inferior da máquina de lavar loiça. Retire o cesto e o filtro retirando-o no sentido contrário aos ponteiros do relógio (4.1.1). Desmonte-o e limpe-o na torneira da água (4.1.2). Volte a montá-lo, rodando-o no sentido dos ponteiros do relógio (4.1.3). Certifique-se de que fica bem montado, puxando para cima.

4.2 Limpeza dos aspersores. Desmonte o

aspersor superior (se tiver) pressionando-o para cima e desenroscando-o (4.2.1). Desenrosque o aspersor intermédio (4.2.2). Desmonte o inferior rodando a alavanca no sentido anti-horário e retirando-o para cima (4.2.3). Por baixo do jacto da torneira, limpe com uma esponja que não risque. Certifique-se de que nenhum dos orifícios está obstruído.

4.3 Limpeza interior. Limpe o interior da

sua máquina utilizando um limpa-máquinas ou produtos de limpeza específicos, seguindo as respectivas indicações.

4.4 Limpeza exterior. Recomenda-se a

utilização de um pano húmido com água com detergente. Não utilize produtos abrasivos ou que risquem. f1¶RXWLOL]HH[WHQVÆHVQHPDGDSWDGRUHV para ligar a máquina. f$LQVWDOD¸¶RHO¹FWULFDGHYHHVWDU dimensionada à potência máxima indicada na placa de características e a tomada de corrente eléctrica com tomada de terra regulamentar. f6HRFDERGHDOLPHQWD¸¶RHVWLYHU danificado, deve ser substituído pelo serviço de pós-venda ou por pessoal qualificado com o fim de evitar danos.

O funcionamento da máquina pode ser afectado ocasionalmente devido ao derramamento de alguns tipos de sujidade. Por isso, e para evitar problemas, proceda à revisão dos seguintes aspectos em função da falha detectada. Como primeira opção, desligue e volte a acender a máquina (Reposição) MODELO COM VISOR N.º APITOS MODELO SEM VISOR Porta Entrada água Escoamento Transbordamento Temperatura Temperatura Detecção temperatura Pressão de Trabalho Distribuição água Comunicação FALHA DE:

A porta da máquina está fechada? Há água na rede?, A torneira de passagem está aberta?, O filtro da electroválvula de entrada está limpo?, A mangueira de entrada de água não tem pregas e dobras entre a parede e a máquina?, O escoamento está a um nível superior ao nível da cuba da máquina?

A mangueira de escoamento está desentupida?, A mangueira não tem pregas?, Os filtros estão limpos?, O programa seleccionado terminou? mesmo?

Os filtros estão limpos e sem sujidades, purés, papas, etc.? Execute um programa com limpa-máquinas… Pode dever-se à acumulação de sujidades e deposições da calcário no sistema de aquecimento. Execute um programa com limpa-máquinas… Pode dever-se à acumulação de sujidades e deposições da cal no sistema de aquecimento. Desligue a máquina e coloque em funcionamento um novo programa Desligue a máquina e coloque em funcionamento um novo programa Execute um programa com limpa-máquinas. Pode dever-se a areia Se a falha se mantiver, contacte o seu serviço técnico

Observações Aspectos a rever: Utilizador Se a falha se mantiver, contacte o seu serviço técnico. Antes de telefonar, verifique o código da falha. Para isso, tenha em conta que se desligar a máquina , irá anular os sinais de mau funcionamento. Pode activar e desactivar os apitos, premindo a tecla . Resolução de problemas de ineficácia: Não lava. Programa inadequado? Consulte a tabela de programas; O carregamento da loiça foi realizado de forma adequada? Siga a secção 3.2; Os aspersores rodam livremente e/ou têm os orifícios tapados? Siga as secções 3.2 - 4.2; O filtro está correctamente colocado? Siga a secção 4.1; O detergente é o adequado? Certifique-se de que é o adequado para utilizar na máquina e que não está deteriorado pelo tempo. Não seca. Programa inadequado? Nos programas curtos a eficácia da secagem é reduzida; O abrilhantador é dosificado adequadamente? Ver secção 3.5; Com pastilha "TODOS em 1", prescinde do abrilhantador? A utilização de abrilhantador melhora sensivelmente a eficácia da secagem; O carregamento da loiça é realizado de forma adequada? Siga a secção 3.2; A loiça que pretende secar é adequada? Por exemplo, os Tupperware (plástico) não são adequados para secar; Quando retira a loiça da máquina? É conveniente aguardar cerca de 15 ou 20 minutos depois de terminar o programa. A máquina não liga. Verifique a tensão eléctrica, a ligação à rede, se o disjuntor disparou ou se premiu correctamente a tecla de activação . O programa não entra em funcionamento. Verifique se a porta está aberta ou se premiu correctamente a tecla de arranque .18 p o r t u g u ê s 25 g de detergente em pó não concentrado equivale a uma colher e meia de sopa rasa ou a uma pastilha de detergente.

• O programa económico, normalizado segundo a norma EN-50242, é de maior duração do que os restantes programas; no entanto consome menos energia e é o que mais respeita o ambiente. ** O programa Express e o programa Delicado deverão utilizar detergente em pó ou líquido cuja dissolução é a ideal. *** Se utilizar produtos de lavagem combinados (Pastilhas TODOS em 1), saiba que estes podem modificar os parâmetros de consumo e duração dos programas. Não perca a informação adicional referente à duração e consumos dos programas. CONSERVE-AS. Os dados dos programas são valores obtidos em laboratório segundo a norma EN 50242. São dados aleatórios e, por isso, podem variar consoante a sua utilização diária. Tabela de programas
