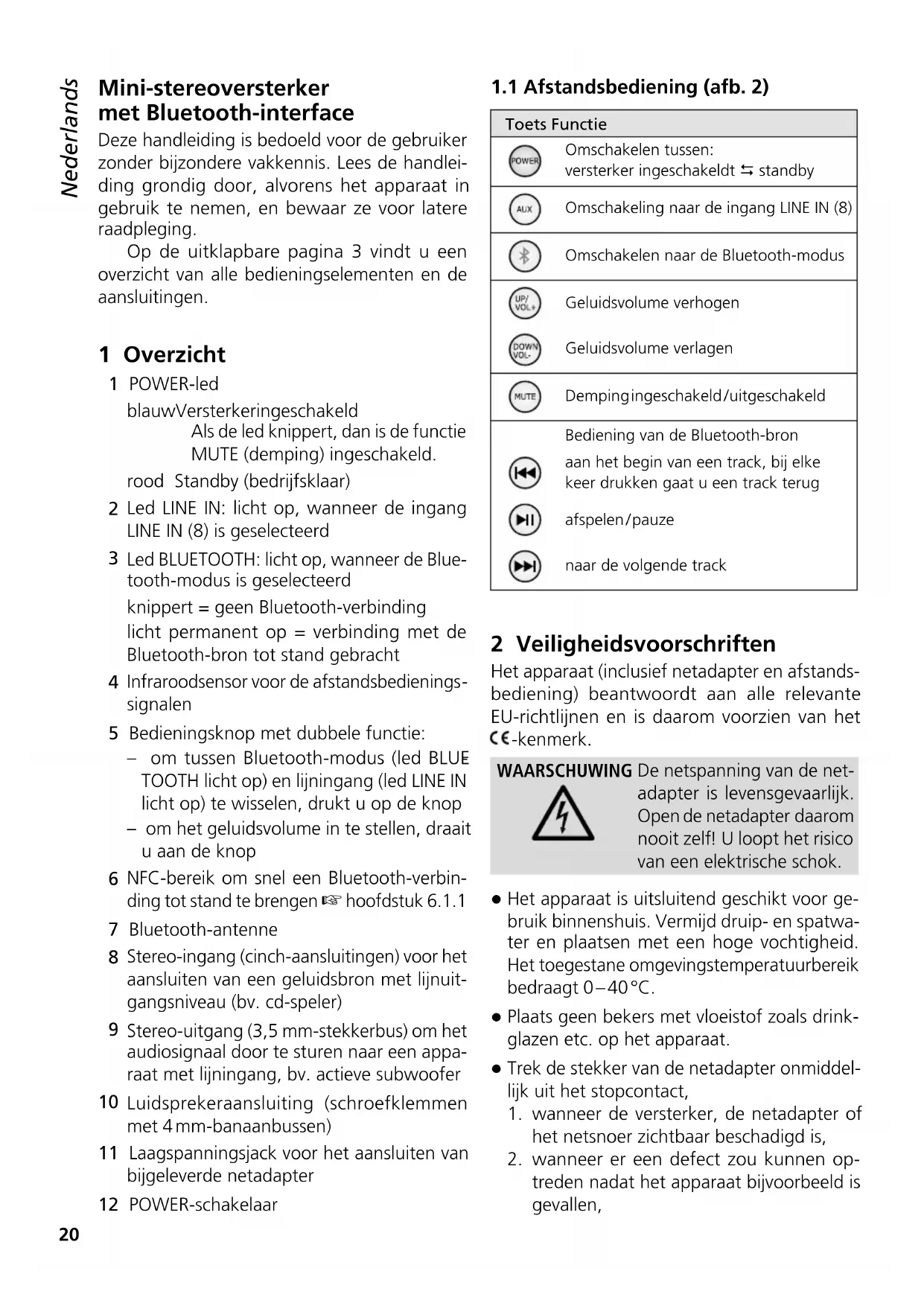

GEBRUIKSAANWIJZING SA160BT Monacor

Deze handleiding is bedoeld voor de gebruiker zichonder bijzondere vakkennis. Lees de handleiding grondig door, alvorens het apparaat in gebruik te nemen, en bewaar ze voor latere raadpleging.

Op de uitklapbare pagina 3 vindt u een overzicht van alle bedieningselementen en de aansluitingen.

1 Overzicht

1 POWER-led
blauwVersterkeringeschakeld
Als de led knippert, dan is de functie
MUTE (demping) ingeschakeld.
rood Standby (bedrijfsklaar)
2 Led LINE IN:licht op, wanneer de ingang LINE IN (8) is geselecteerd
3 Led BLUETOOTH:licht op, wanneer de Bluetooth-modus is geselecteerd
knippert = geen Bluetooth-verbinding
licht permanent op = verbinding met de Bluetooth-bron tot stand gebracht
4 Infraroodsensor voor de afstandsbedienings-signalen
5 Bedieningsknop met dubbele functie:
- om:tussen Bluetooth-modus (led BLUE TOOTHlicht op) en lijningang (led LINE IN Licht op) te wisselen, drukt u op de knop
- om het geluidsvolume in te stellen, draait u aan de knop
6 NFC-bereik om snel een Bluetooth-verbinding tot stand te brengen hoofdstuk 6.1.1
7 Bluetooth-antenna
8 Stereo-ingang (cinch-aansluitingen) voor het aansluiten van een geluidsbron met lijnuitgangsniveau (bv. cd-speler)
9 Stereo-uitgang (3,5 mm-stekkerbus) om het audiosignal door te sturen maar een appar-. raat met lijningang, bv. actieve subwoofer
10 Luidsprekeraansluiting (schroefklemmen met 4mm-banaanbussen)
11 Laagspanningsjack voor het aansluiten van bijgeleverde netadapter
12 POWER-schakelaar

1.1 Afstandsbediening (afb. 2)

Toets Functie
POWER	Omschakelen:tussen:versterker ingeschakeldt ⇌standby
AUX	Omschakelingaar de ingang LINE IN (8)
B	Omschakelenaar de Bluetooth-modus
UP/VOL+	Geluidsvolume verhogen
DOWN/VOL-	Geluidsvolume verlagen
MUTE	Dempingingeschakeld/uitgeschakeld
	Bediening van de Bluetooth-bronaan het begin van een track, bij elkeker drukken gaat u een track terug
	afspelen/pauze
	aar de volgende track

2 Veiligheidsvoorschriften

Het apparatus (inclusief netadapter en afstandsbediening) beantwoordt aan alle relevante EU-richtlijnen en is waarom voorzien van het CC-kenmerk.

WAARSCHUWING

De netspanning van de netadapter is levensgevaarlijk. Open de netadapter waarom nooit zich! U loopt het risico van een elektrische schok.

• Het apparaat is uitsluitend geschikt voor gebruik binnenshuis. Vermijd druip- en spatwater enplaatsen met een hove vochtigheid. Het toegestane omgevingstemperatuurbereik bedraagt 0 - 40^ .
• Plaats geen bekers met vloeistof zoals drinkglazen etc. op het apparaat.

• Trek de stekker van de netadapter onmiddelijk uit het stopcontact,

• wanner de versterker, de netadapter of het netsnoer zichtaar beschadigd is,

• wonneer er een defect zou kuren optreden nadat het apparaat bijvoorbeeld isgeallen,

• wonneer het apparaat slecht functioneert. Het apparaat moet in elk geval worden hersteld door een gekwalificeerd vakman.

• Trek de stekker nooit met het snoer uit het stopcontact, maar met de stekker zich.

• Verwijder het stof met een droge, zachte doek. Gebruik zeker geen water of chemicalien.
  In geval van ongeoorloofd of verkeerd gebruik, verkeerde aansluiting, foutieve bedieening of van herstelling door een Niet-gekwalificeerd persoon vervalt de garantie en de aansprakelijkheid voor hieruit resultederende materièle of lichamelijke schade.

Wanner het apparaat definitiefuit bedrijf worden genomen, bezorg het dan voor milieuvriendelijkke verwerking aan eenplaatselijkrecyclagebedrijf.

3 Toepassingen

De mini-stereooversterker SA-160BT met infraroodafstandsbediening is universeel inzetbaar, bv. in de huiskamer. U kurz hem desgewenstaar afspelen van een aangesloten geluidsbron met lijnsignaalniveau (bv. cd- ofDVD-speler, pc) schaken of maar afspelen van een Bluetooth-bron (bv. smartphone, tablet-pc, notebook). De Bluetooth-verbinding kan eenvoudig via NFC (Near Field Communication) tot stand worden gebracht, voor zover de Bluetooth-brondeze technologie ondersteunt.

4 Installatie/Aansluiting

Installer de versterker op een vlakke, stabiele ondergrond en richt de antenné (7) verticaal UIT. De in- en uitgangen mogen enkel worden aangesloten, als de versterker uitgeschakeld is.

1) Gebruik voor een geluidsbron met lijnsignaal-niveau (bv. cd- ofDVD-speler, tuner, mengpaneel, pc) de stereo-ingang LINE IN (8). De aansluiting gebeurt via cinch-aansluitingen (L = linkerkanaal, R = rechterkanaal).
2) Als het audiosignaal maar een volgend apparaat met lijningang (bv. actieve subwoofer, recorder) worden doorgestuurd, sluit dit dan aan op de 3,5 mm-stereostekekberbus LINE OUT (9).
3) Verbind de beiden luidsprekers (minimumimpedantie 8 met de luidsprekeraansluitingen (10): L = linkerkanaal, = rechterkanaal; Let op de polariteit + /-. De aansluiting kan via de schroefklemmen of de banaanbussen van de terminal gebeuren.

Als u meertere luidsprekers op een kaaal wilt aaneenschakelen, dan mag de totale luidsprekerimpedantie per kanaal Niet lager liggen dan 8 anders kan de versterker worden beschadigd. Als u Niet vertrouwd bent met het aaneenschakelen van luidsprekers, neem dan contact op met een vakman.

4) Voor de voedingsspanning sluit u de bijgeleverde netadapter aan op de laagspanningsjack "24V" (11) en verbindt u hem via het netsnoer met een stopcontact (230V / 50Hz)

3.1 Conformiteit en goedkeuring

Hiermee verklaart MONACOR INTERNATIONAL dat het apparaat SA-160BT in overeenstemming is met de richtlijn 2014 / 53 / EU. De EU-conformiteitsverklaring is beschikbaar op het internet:

www.monacor.com

Het gebruik van het apparaat is algemeen toegelaten in de lidstatesen van de EU en de EFTA, en is vrij van registratie en van taksen.

5 Afstandsbediening

De afstandsbediening worden gevoed door een batterij. Als de afstandsbediening met een ingezette batterij worden geleverd, trekt u de isolatiefolie (om de batterij谈起 ontlading te beschemen)uit de batterijhouser; op deze wijze is de afstandsbediening gebruisklaar. Richt de afstandsbediening bij drukken op een toets steeds maar de infraroodsensor. Daarbij要去 visuel contact zichtussen sensor en afstandsbediening.

Als de afstandsbediening langereijd nicht worden gebruikt, neemt u de batterij er veiligheidsshalve uit, zodat de afstandsbediening Niet worden beschadigd bij eventueel uitlopen van de batterij.

5.1 Debatterijplaatsen/ervangen

1) Duw de vergrendeling van de batterijhouser aan rechts (1ste pijl in de afb. 5) en trek de houser er tegelijk uit (2de pijl).

2) Verwijder bij een batterijwissel de lege batterij.
3) Plaats een neue batterij (3 V-knoopcel van type CR 2025) met de positieve pool maar boven in de houder. Schuif de houder terug in de afstandsbediening.

Batterijen horen nicht in het huisvuil. Verwijder ze voor een milieuvriendelijkke verwerking uitsluitend als KGA (bv. deinzamelbox in de detail handel)

6 Bediening

1) Druk op de schakelaar POWER (12) om de versterker in te schakelen. De led POWER (1)licht blauw op. De bedrijfsmodus worden aangegeven door de respectieve, groen oplichtende led:

• led LINE IN (2) Licht op: de geluidsbron aan de ingang LINE IN (8) is geselecteerd.
• led BLUETOOTH (3) Licht op: de Bluetooth-modus is geselecteerd. Informatie over het gebruik met een Bluetooth-bron vindt u in hoofdstuk 6.1.

Voor het omschakelen:tussen de bedrijfsmodi drukt u op de bedieningsknop (5) van de versterker of gebruikt u de respectieve

toets op de afstandsbediening (toets AUX = bron op lijningang, toets = Bluetoothmodus).

2) Voor het instellen van het volume draait u aan de bedieningsknop (5) van de versterker of gezruikt u de toetsen VOL+ en VOL- op de afstandsbediening.

OPGELET

Stel het volume nooit te hoog in. Langdurige bloatstelling aan hoge volumes kan het gehoor beschadigen! Het gehoor raakt aangepast aan hoge volumes die na eenijdje Niet meer zo hoog lijken.Verhoog waarom het vo- lume nicht nog meer, nadat u er gewoon aan bent geraakt.

3) Voor het dempen drukt u op de toets MUTE van de afstandsbediening. Bij het dempen knippert de led POWER (1). Om het geluid opnieuw in te schakelen, drukt u opnieuw op de toets.
4) Om maar stand-by te schakelen (bedrijfs-kaar) drukt u op de toets POWER van de afstandsbediening. De led POWER (1) wisselt maar rood. Om opnieuw in te schakelen, drukt u opnieuw op de toets POWER.

Auto-Standby:

• in de bedrijfsmodus "LINE IN": Als de versterker gedurende 15 minuten geen audio-si gnai via de lijningang ontvangt, schakelt hij automatisch maar stand-by. Van zodra er een signaal op de ingang beschikkaar is, schakelt hij opnieuw in.
• in de bedrijfsmodus "Bluetooth": Als de versterker gedurende 15 minutes geen audio-signal van een Bluetooth-bron ontvangt, schakelt hij automatisch maar stand-by. Als de Bluetooth-verbinding blijft bestaan (bv. wanneer de bron Niet is uitgeschakeld, maar in pauze staat),kest u de versterker opnieuw inschakelen door het afspelen op de geluidsbron opnieuw in te schakelen.

5) Om de versterker uit te schakelen drukt u op de schakelaar POWER (12).

Als u de versterker langearend Niet gebruikt, trekt u de stekker van de netadapter uit het stopcontact. Ook bij uitgeschakelde versterker is er steeds een gering stroomverbruik.

6.1 Gebruik met een Bluetooth-bron

1) De versterker要去 in de bedrijfsmodus "Bluetooth" staan, aangeduid door de led BLUETOOTH (3). Het knipperen van de led geeft aan, dat er geen Bluetooth-verbinding tot stand is gebracht.
2) Schakel de Bluetooth-functie in op de Bluetooth-bron. De SA-160BT wordt op het display van de Bluetooth-bron met „BT Speaker" aangegeven. Koppel de bron met de SA-160BT (raadpleeg hiervoor EVT. de handleiding van de Bluetooth-bron).

Na successvolle koppelinglicht de led BLUETOOTH permanent op.

3) Start de audioweergave op de Bluetooth-bron en bedien de Bluetooth-bron zoals gewenst.
Om de Bluetooth-bron te bedieren, kunt u ook de toetsen en van de afstandsbediening gebruiken (hoofdstuk 1.1).

Opmerkingen:

1. De bron moet gebruik makes van het A2DP-profiel, waar dat er anders geen signaaloverdracht möglichk is.
2. Voor de Beste audiokwaliteit要去 de bron de aptX®-technologie ondersteunen.

6.1.1 De Bluetooth-verbinding via NFC tot stand brengen

Als de Bluetooth-bron NFC ("Near Field Communication" = gegevensoverdracht over korte afstand) ondersteunt, dan kurz u de Bluetooth-verbinding snel en eenvoudig tot stand brengen door de apparaten naast elkaar te honden.

Opmerking: Het is nicht gegarandeerd dat de koppeling via NFC bij alle bronnen feilloos functioneert.

1) Schakel de NFC-functie in op de Bluetooth-bron.
2) Als de Bluetooth-bron in een beschemmhoes of tas zit, neemt u deutsche eruit, odomat het de gegevensoverdracht zou künnen belemmeren.
3) Houd het bereik van de Bluetooth-bron waar de NFC-antenne zich bevindt (bij smartphones/tablet-pc'smeestal aan dechterzijde) in de onmiddelijkke buurt van

het NFC-bereik (6) aan de boenzijde van de versterker (max. 3 cm afstand). De koppeling via NFC zorgt er op de Bluetooth-bron voor dat de Bluetooth-functie automatisch inschakelt, als de functie ervoor was uitgeschakeld.

Als u de koppeling via NFC voor het eerst uitvoert, verschijnt op het display van de Bluetooth-bron de vraag of de verbinding met "BT Speaker" tot stand moet worden gebracht. Bevestig deze vraag. De apparaten zich nu gekoppeld. (led BLUETOOTH Licht permanent op). Voor alle latere koppelingen via NFC is geen bevestiging meer vereist.

Opmerking: Als de apparaten gekoppeld zijn, kan de verbinding worden onderbroken of de Bluetooth-functie op de Bluetooth-bron uitgeschakeld, door de NFC-bereiken opnieuw elkaar te honden.

Uitgangsvermogen RMS:.2 × 30W/8Ω

Frequeniebereik: 20-20000 Hz

THD: < 1%

Signaal/Ruis-verhouding: >99 dB (A-gewogen)

Lijningang, stereo

Impedantie: 10kΩ

Gevoeligheid: 660mV

Aansluiting: . cinch-aansluitingen

Lijnuitgang, stereo

Niveau: max. 1200mV

Aansluiting: 3,5mm-stekkerbus

Bluetooth

Versie: 4.0

Reikwijdte: 10m

Voedingsspanning: 24 V via bijgeleverde netadapter op230V/50Hz

Omgevings-

temperatuurbereik: .0-40°C

Afmetingen: 150 × 49 × 122 mm (B × H × D)

Gewicht: 610g

Wijzigingen voorbehonden.
