Producttype	Luchtreiniger
Merk	Philips
Model	HR4347
Maximaal vermogen	60 W
CADR (tabaksrook)	89 m³/h
CADR (stof)	91 m³/h
CADR (pollen)	93 m³/h
Aanbevolen maximale oppervlakte	40 m² (100 m³)
Filtersysteem	Voorfilter, HEPA-filter, actief koolstoffilter
Ventilatiesnelheden	3 snelheden: 1, 2, Turbo
Automatische functie	Ja, met ingebouwde vervuilingssensor
Programmeerbare timer	Ja, tot 12 uur (per minuut instelbaar)
Ingebouwde klok	Ja, instelbaar
Rooksensor	Ja, met gevoeligheidsinstelling (kleine/grote kamer)
Veiligheid	Automatische uitschakeling bij oververhitting; voorpaneelveiligheid (voorkomt werking indien verkeerd geplaatst)
Onderhoud voorfilter	Reiniging elke 2 maanden (afwasbaar met water of stofzuiger)
Vervanging HEPA-filter	Wanneer de kleur donker wordt (ref. HR4940)
Vervanging koolstofkorrels	Wanneer de indicator knippert (ref. HR4941)
Vervangingsindicatoren	Voor HEPA-filter (visueel) en koolstoffilter (lampje)
Voeding	Netstroom, snoer met ingebouwde opberging
Installatie	Op de grond tegen een muur of wandmontage mogelijk

Veelgestelde vragen - HR4347 PHILIPS

Hoe stel ik de klok in op de Philips HR4347 luchtreiniger?

Sluit het apparaat aan. De klok knippert. Zet het apparaat aan en druk op de ▲ of ▼ knoppen om de tijd in te stellen. Druk op de tijdinstelling knop (M) om te bevestigen. De dubbele punt knippert om aan te geven dat de klok werkt.

Hoe gebruik ik de Auto-functie?

Zet het apparaat aan en druk op de Auto knop (K). Het lampje knippert gedurende 3 minuten terwijl de sensor de vervuiling meet. Vervolgens past het apparaat automatisch de snelheid aan. Wanneer de lucht zuiver is, gaat het in de standby-modus met het groene lampje.

Hoe reinig ik het voorfilter?

Schakel het apparaat uit en verwijder het voorpaneel met het voorfilter. Was het voorfilter met water of stofzuig het. Indien gewassen met reinigingsmiddel, spoel dan met schoon water. Laat volledig drogen voordat u het weer monteert. Reinig minimaal elke 2 maanden.

Wanneer moet ik het HEPA-filter vervangen?

Vergelijk de kleur van het filter met de indicator op het apparaat. Als de kleur overeenkomt met de donkerste tint, vervang het dan. Het vervangende HEPA-filter is referentie HR4940.

Hoe vervang ik de actieve koolkorrels?

Verwijder de koolstoffilters wanneer het indicatorlampje (Q) knippert. Open het deksel, gooi de oude korrels en het schuim weg. Plaats de filterbehuizing op de nieuwe korrelcontainer en keer om om de korrels over te brengen. Voeg een nieuw schuimscherm toe en sluit. Referentie: HR4941.

Hoe reset ik de vervangingsindicator van de koolstoffilters?

Nadat u de korrels hebt vervangen, zet u het apparaat aan. Houd de reset knop (P) minstens 3 seconden ingedrukt totdat het lampje brandt en vervolgens uitgaat.

Wat te doen als het apparaat stopt door oververhitting?

Schakel het apparaat uit en trek de stekker eruit. Laat het ongeveer 15 minuten afkoelen. Controleer of de filters niet verstopt zijn en of de ventilator vrij kan draaien. Sluit het weer aan en zet het aan. Als het probleem aanhoudt, neem dan contact op met een erkend Philips-servicecentrum.

Kan ik de luchtreiniger gebruiken in een ruimte groter dan 40 m²?

Optimale efficaciteit is gegarandeerd voor ruimtes tot 40 m² (100 m³). Voor grotere oppervlakken wordt geadviseerd meerdere apparaten te gebruiken, tegen dezelfde muur geplaatst.

Hoe stel ik de timer in?

Zet het apparaat aan en kies de snelheid of de Auto-modus. Druk twee keer op de tijdinstelling knop (M). Het symbool OFF verschijnt. Gebruik ▲ of ▼ om de duur in te stellen (per minuut). Druk op M om te bevestigen. Het timersymbool gaat branden en de aftelling begint.

Waar plaats ik de luchtreiniger voor optimale efficiëntie?

Plaats het apparaat op de grond tegen een muur, bij voorkeur dicht bij een rookbron. Blokkeer de luchtinlaten/-uitlaten niet. Voor ruimtes met verwarming, plaats het zodanig dat de luchtstroom overeenkomt met de convectie van de warmtebron.

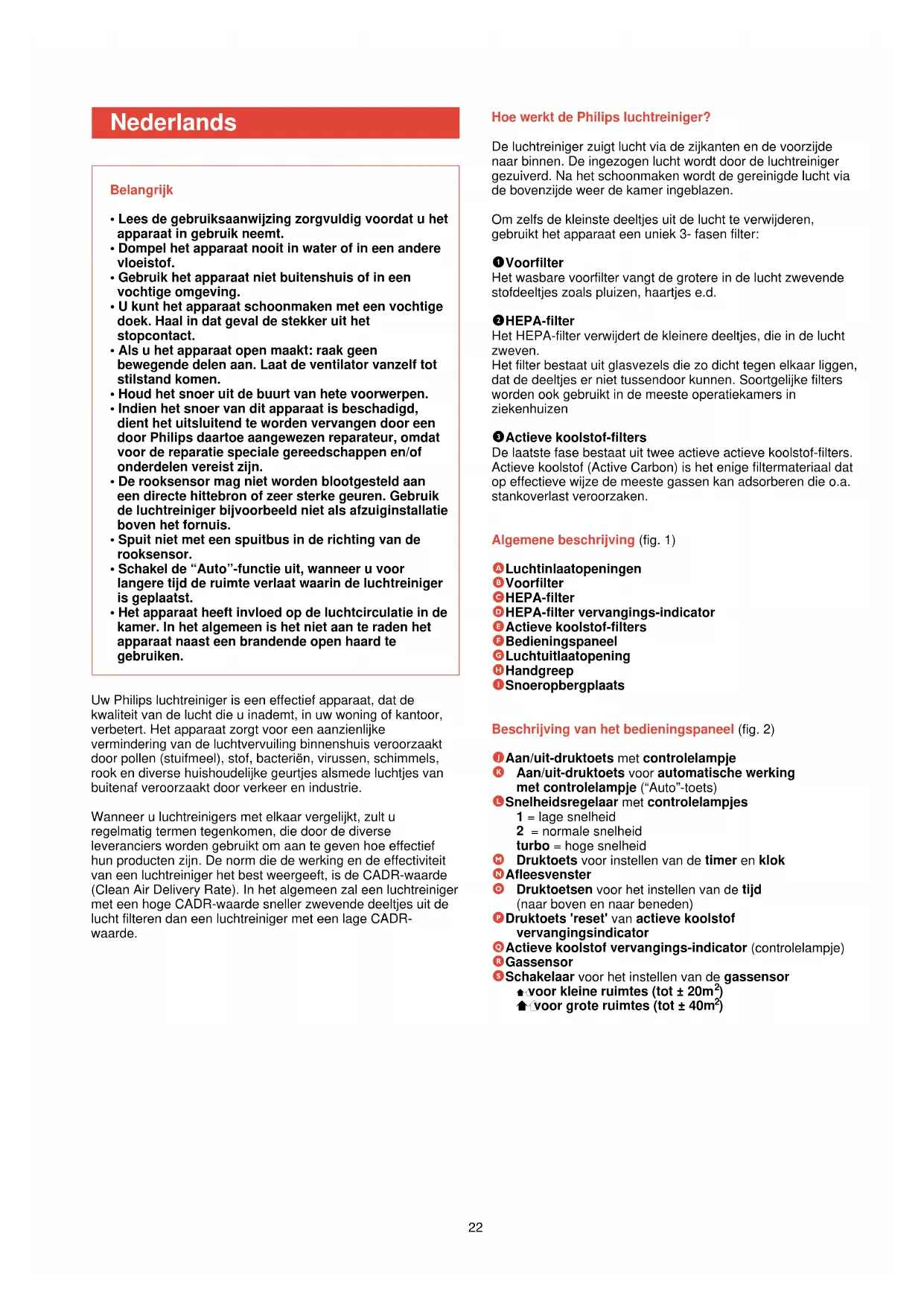

GEBRUIKSAANWIJZING HR4347 PHILIPS

• Sla bij het lezen van de gebruiksaanwijzing pagina 3 op.

• Lees de gebruiksaanwijzing zorgvuldig voordat u het apparaat in gebruik neemt. Dompel het apparaat nooit in water of in een andere vloeistof.
• Gebruik het apparaat niet buitenshuis of in een vochtige omgeving.
• U kunt het apparaat schoonmaken met een vochtige doek. Haal in dat geval de stekker uit het stopcontact.
• Als u het apparaat openmaakt: raak geen bewegende delen aan. Laat de ventilator vanzelf tot stilstand komen.
• Houd het snoer uit de buurt van hete voorwerpen.
• Indien het snoer van dit apparaat is beschadigd, dient het uitsluitend te worden vervangen door een door Philips daartoe aangewezen reparateur, waar de reparatie speciale gereedschappen en/of onderdelen vereist.
• De rooksensor mag niet worden blootgesteld aan een directe hittebron of zeer sterke geuren. Gebruik de luchtreiniger bijvoorbeeld niet als afzuiginstallatie boven het fornuis.
• Spuit niet met een spuitbus in de richting van de rooksensor.
• Schakel de "Auto"-functie uit, wanneer u voor langere tijd de ruimte verlaat waarin de luchtreiniger is geplaatst.
• Het apparaat heeft invloed op de luchtcirculatie in de kamer. In het algemeen is het niet aan te raden het apparaat bij een brandende open haard te gebruiken.

Uw Philips luchtreiniger is een effectief apparaat, dat de kwaliteit van de lucht die u inademt, in uw woning of kantoor, verbetert. Het apparaat zorgt voor een aanzienlijke vermindering van de luchtvervuiling binnenshuis veroorzaakt door pollen (stuifmeel), stof, bacteriën, virussen, schimmels, rook en diverse huishoudelijke geurtjes alsmede luchtjes van buitenaf veroorzaakt door verkeer en industrie.

Wanneer u luchtreinigers met elkaar vergelijkt, zult u regelmatig termen tegenkomen, die door de diverse leveranciers worden gebruikt om aan te geven hoe effectief hun producten zijn. De norm die de werking en de effectiviteit van een luchtreiniger het best weergeeft, is de CADR-waarde (Clean Air Delivery Rate). In het algemeen zal een luchtreiniger met een hoge CADR-waarde sneller zwevende deeltjes uit de lucht filteren dan een luchtreiniger met een lage CADR-waarde.

Hoe werkt de Philips luchtreiniger?

De luchtreiniger zuigt lucht via de zijkanten en de voorzijde naar binnen. De ingezogen lucht wordt door de luchtreiniger gezuiverd. Na het schoonmaken wordt de gereinigde lucht via de bovenzijde de kamer ingeblazen.

Om zelfs de kleinste deeltjes uit de lucht te verwijderen, gebruikt het apparaat een uniek 3-fasen filter:

Voorfilter

Het wasbare voorfilter vangt de grotere in de lucht zwevende stofdeeltjes zoals pluizen, haartjes e.d.

HEPA-filter

Het HEPA-filter verwijdert de kleinere deeltjes die in de lucht zweven.

Het filter bestaat uit glasvezels die zo dicht tegen elkaar liggen, dat de deeltjes er niet tussendoor kunnen. Soortgelijke filters worden ook gebruikt in de meeste operatiekamers in ziekenhuizen.

Actieve koolstof-filters

De laatste fase bestaat uit twee actieve koolstof-filters. Actieve koolstof (Active Carbon) is het enige filtermateriaal dat op effectieve wijze de meeste gassen kan adsorberen die o.a. stankoverlast veroorzaken.

Algemene beschrijving (fig. 1)

Luchtinlaatopeningen, Voorfilter, HEPA-filter, HEPA-filter vervangings-indicator, Actieve koolstof-filters, Bedieningspaneel, Luchtuitlaatopening, Handgreep, Snoeropbergplaats

Beschrijving van het bedieningspaneel (fig. 2)

Aan/uit-druktoets met controlelampje, Aan/uit-druktoets voor automatische werking met controlelampje ("Auto"-toets), Snelheidsregelaar met controlelampjes

1 = lage snelheid, 2 = normale snelheid, turbo = hoge snelheid

Druktoetsen voor het instellen van de timer en klok, afleesvenster, druktoetsen voor het instellen van de tijd (naar boven en naar beneden), druktoets 'reset' van actieve koolstof vervangingsindicator, actieve koolstof vervangingsindicator (controlelampje), gassensor, schakelaar voor het instellen van de gassensor voor kleine ruimtes (tot ± 20 m²).

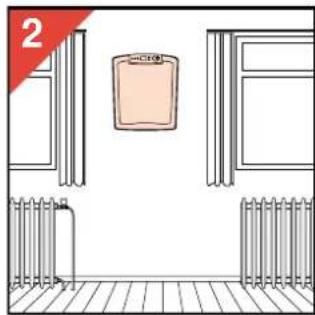

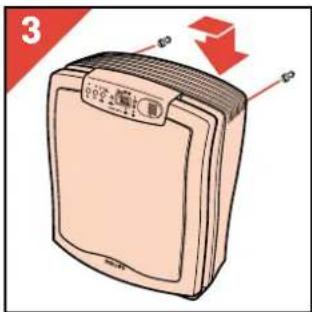

Plaatsing

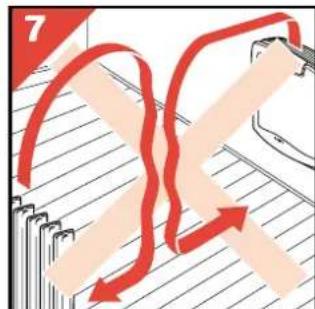

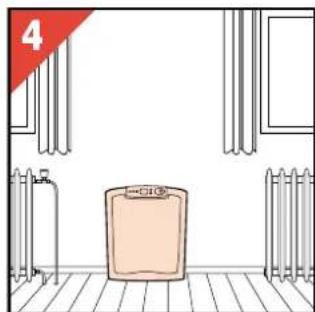

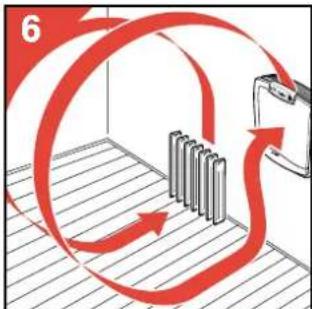

In het algemeen is het aan te bevelen de luchtreiniger centraal in de kamer te plaatsen, met de rugzijde tegen de muur, opgehangen of staand op de vloer (fig. 2-4). Overtollig snoer kunt u oprollen aan de rechterzijde (I) (fig. 1).

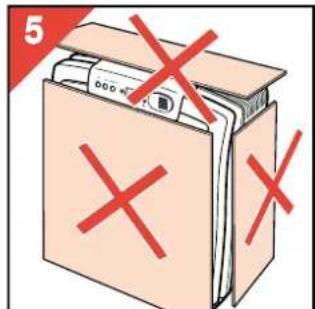

Dek nooit de luchtinlaat- of -uitlaatopeningen af (fig. 5). Wanneer u verwarmingsapparaten gebruikt, plaats de luchtreiniger zodanig dat de luchtstroming die het apparaat veroorzaakt overeenkomt met de convectie-luchtstroom van de verwarming. Plaats de luchtreiniger daarom naast de radiator of verwarmingsbron (fig. 6-7).

• Het is mogelijk meer dan één luchtreiniger in dezelfde kamer te plaatsen. Dit is vooral aan te bevelen als de kamer erg groot is en/of een onregelmatige vorm heeft. In zo'n geval kunt u het best de apparaten zo ver mogelijk uit elkaar zetten, maar wel tegen dezelfde wand.
• Om de in een vertrek aanwezige lucht goed te reinigen en schoon te houden adviseren wij één luchtreiniger HR 4347 voor kamers/ruimtes tot ongeveer 40 m² vloeroppervlak (± 100 m³).
• Met name voor gebruikers met een allergie aan de luchtwegen is het aan te raden zowel in de slaapkamer als in de woonkamer een luchtreiniger continu te laten werken.

In gebruik stellen

Voor het eerste gebruik: vul de actieve koolstof-filters met de meegeleverde koolstofkorrels (zie gedeelte "Actieve koolstof vervangen"). Het witte stickertje dat u hierbij aantreft, wordt niet toegepast bij dit type luchtreiniger. U kunt het stickertje desgewenst weggooien. De vervangingsindicator hoeft nog niet te worden "reset". Steek de stekker in het stopcontact.

Het controlelampje boven de Aan/uit-druktoets (J), de digitale cijfers (品 : 品) en het kloksymbool @ knipperen nu (dit zelfde gebeurt na een stroomstoring). Het afleesvenster is niet verlicht.

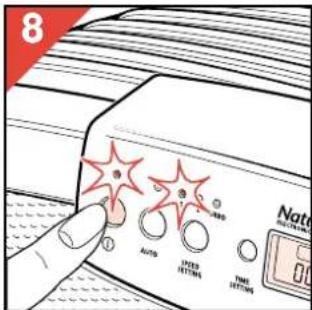

Druk op de Aan/uit-druktoets (fig. 8).

Het apparaat gaat werken op snelheid 1 en het vensterlicht gaat oranje op. Het controlelampje boven de Aan/uit-druktoets blijft continu branden om aan te geven dat het apparaat aan staat.

Handmatig instellen

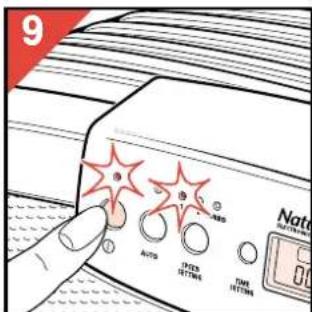

• Schakel de luchtreiniger in (fig. 9).

Het controlelampje boven de Aan/uit-druktoets gaat branden en het vensterlicht gaat oranje op.

Het apparaat gaat werken op snelheid 1.

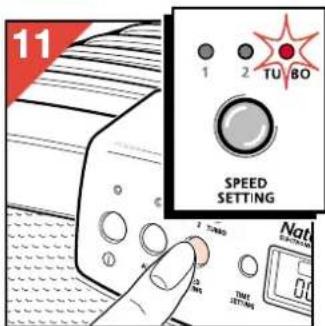

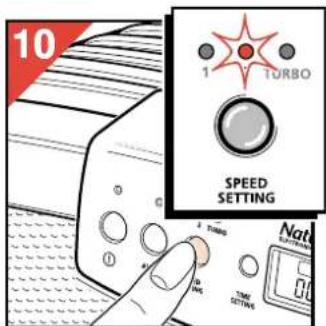

• Kies snelheid 1, 2 of turbo door de snelheidsregelaar (L) in te drukken (fig. 10). De controlelampjes geven de gekozen snelheid aan.
• Om de lucht snel te reinigen, kunt u de regelaar eerst op turbo zetten (fig. 11). Na ongeveer een half uur schakelt u terug naar snelheid 2.
• Om altijd verzekerd te zijn van frisse, schone lucht in uw kamer, kunt u het apparaat continu op snelheid 1 of 2 laten werken.

"Auto"-functie

De "Auto"-functie zorgt ervoor dat de luchtreiniger automatisch de juiste snelheid kiest voor effectieve verwijdering van de meeste gassen. U kunt de "Auto"-functie het beste instellen voordat er luchtverontreiniging optreedt.

De gassensor (R) in het apparaat registreert de concentratie gas in de ruimte waar de luchtreiniger staat.

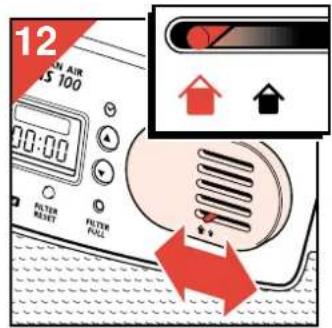

• Om de sensor goed te laten registreren, schuift u de schakelaar (S) in de juiste stand voor respectievelijk een kleine of een grotere kamer (fig. 12). Afhankelijk van veranderingen in de rook- of gasconcentratie schakelt de luchtreiniger automatisch naar een hogere of lagere snelheid.

"Auto" functie instellen

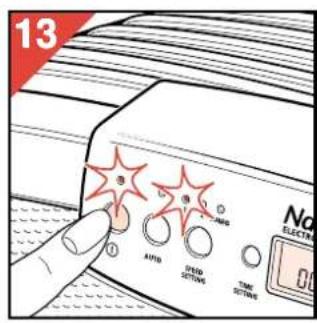

• Schakel de luchtreiniger in (fig. 13).

Het controlelampje boven de Aan/uit-druktoets gaat branden en het vensterlicht oranje op. Het apparaat gaat werken op snelheid 1.

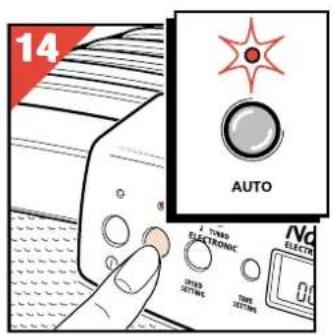

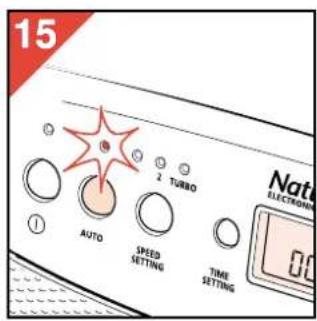

Druk op de "Auto"-toets (K) (fig. 14).

Als u "Auto" kiest tijdens de eerste drie minuten na het apparaat inschakelen, knippert het controlelampje gedurende maximaal drie minuten oranje. Het apparaat meet dan de luchtkwaliteit in de kamer.

• Als de lucht schoon is, schakelt de luchtreiniger naar de wachtstand en wordt het controlelampje boven de "Auto"-toets groen (fig. 15).

Het controlelampje van de Aan/uit-druktoets blijft branden.

• Indien de rooksensor een toename in de rookconcentratie vaststelt, blijft het controlelampje boven de "Auto"-toets oranje branden en het apparaat schakelt automatisch naar snelheid 1, 2 of turbo (fig. 16).
• Als u de "Auto"-functie wilt verlaten, drukt u nogmaals op de "Auto"-toets.

Het controlelampje boven deze druktoets gaat dan UIT.

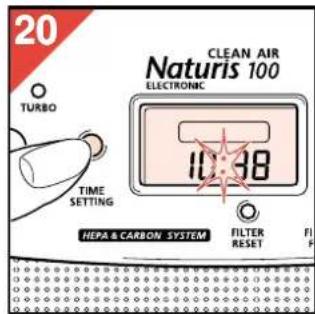

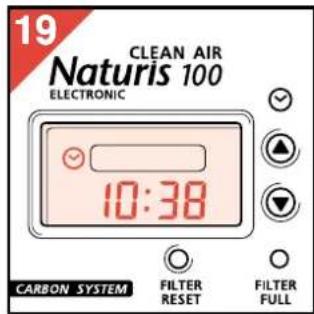

Instellen van de kloktijd

• Wanneer de luchtreiniger wordt aangesloten op de elektriciteit, en na elke onderbreking van de netstroom, moet de kloktijd (opnieuw) worden ingesteld. Het controlelampje boven de Aan/uit-druktoets, kloksymbool en de digitale cijfers (00:00) knipperen om dit aan te geven.

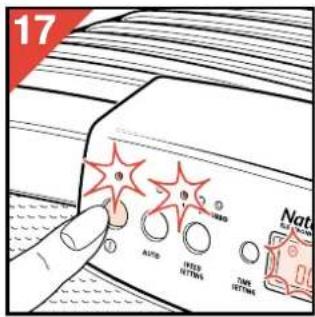

• Schakel de luchtreiniger in (fig. 17).

Het kloksymbool en de digitale cijfers blijven knipperen. Het vensterlicht op. - Druk op toets of toets om tijd in te stellen (fig. 18). Door een toets langer ingedrukt te houden, verspringen de cijfers sneller. - De kloktijd en het kloksymbool in het venster knipperen niet langer (fig. 19). - Druk op de toets "time setting" (M) om de klok te starten (fig. 20).

Het kloksymbool gaat uit. De dubbele punt knippert om aan te geven dat de klok loopt.

Ingestelde kloktijd wijzigen

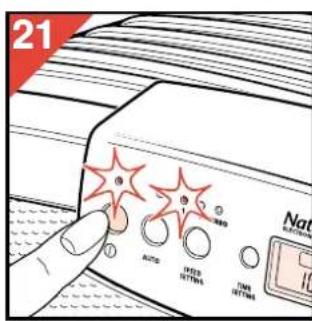

• Schakel de luchtreiniger in (fig. 21).

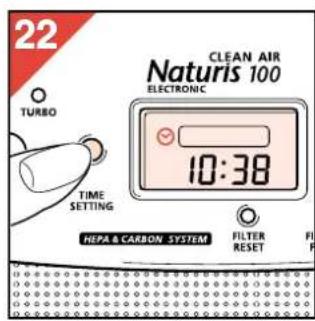

• Druk op de toets "time setting" (M) (fig. 22).

Het kloksymbool wordt zichtbaar.

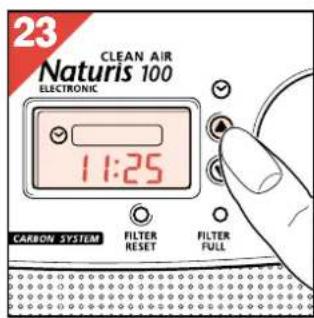

• Stel de nieuwe kloktijd in met toets of toets (fig. 23). (Zie "Instellen van de kloktijd").

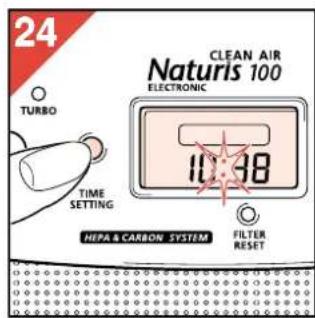

• Druk tenslotte opnieuw op de toets "time setting" (M) (fig. 24).

Timer (tijdschakelaar)

• Met de timer kunt u instellen hoe lang en op welke snelheid de luchtreiniger moet werken. Deze functie kunt u bijvoorbeeld gebruiken indien u de luchtreiniger een aantal uren tijdens of na het roken wilt laten werken. Ook kan de timer handig zijn wanneer u het apparaat vaak gedurende een zelfde tijd gebruikt. Na inschakeling telt de timer de ingestelde tijd af en schakelt dan de luchtreiniger uit.
• U kunt de luchtreiniger programmeren in de "Auto"-functie of in een snelheid die u zelf bepaalt.

Instellen/wijzigen van de timer

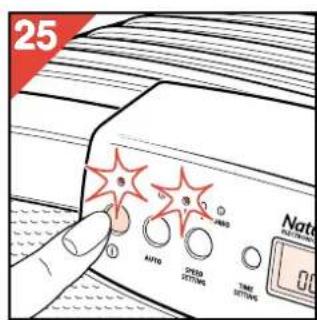

• Schakel de luchtreiniger in (fig. 25).

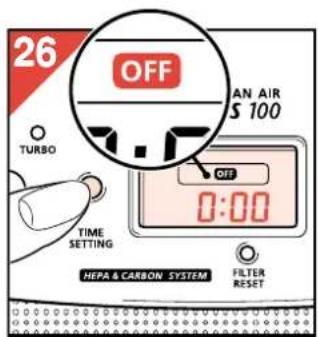

• Kies de gewenste snelheid ("Auto" of met de handmatig in te stellen snelheidsregelaar). Druk tweemaal op de toets "time setting" (M) (fig. 26). Het "OFF"-symbool wordt zichtbaar en het venster vertoont de reeds eerder geprogrammeerde werkduur.

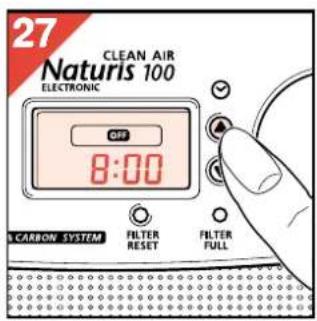

• Druk op toets of toets om tot op de minuut nauwkeurig in te stellen hoe lang het apparaat moet werken (fig. 27). Druk op de toets "time setting" (M) (fig. 28). Het "OFF"-symbool blijft zichtbaar. Tevens ziet u nu het timer-symbool. Na 3 seconden gaat de dubbele punt knipperen om aan te geven dat de ingestelde tijd wordt afgeteld.
• Let op: Indien het timer-symbool is gaan knipperen en/of is uitgegaan, betekent dit dat er geen tijd is geprogrammeerd. Stel dan de timer opnieuw in.
• Wanneer de ingestelde periode om is, schakelt de luchtreiniger uit. Het vensterlicht, het controlelampje boven de Aan/uit-druktoets, "OFF" en timer-symbool gaan uit.
• Het programma blijft na het uitschakelen van de luchtreiniger bewaard in het geheugen. U kunt het door middel van het snelkiesprogramma weer gebruiken. (Zie: "Snel instellen van de timer".)

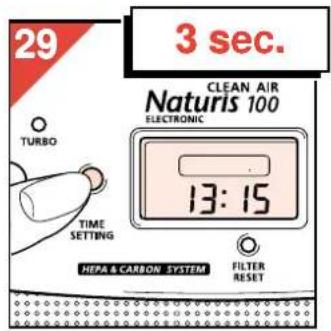

Timer uitschakelen

• Om de timer (voortijdig) uit te schakelen, houdt u de toets "time setting" (M) minimaal 3 seconden ingedrukt (fig. 29). De kloktijd verschijnt in het venster.

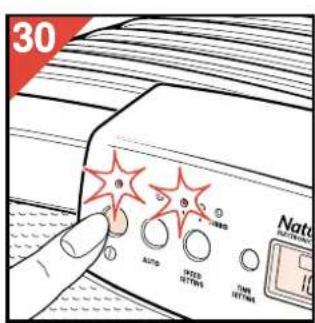

Snel instellen van de timer

Indien u reeds eerder een werkduur voor het apparaat hebt voorgeprogrammeerd, kunt u deze eenvoudig weer gebruiken: - Schakel de luchtreiniger in (fig. 30).

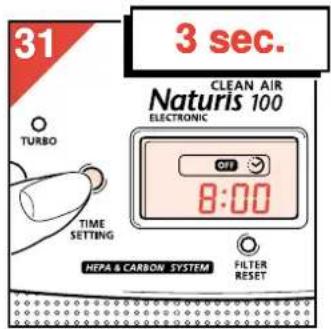

• Houd de toets "time setting" (M) ingedrukt (minimaal 3 seconden) tot "OFF" en het timersymbool zichtbaar worden (fig. 31). De eerder ingestelde werkduur wordt zichtbaar. Het aftellen begint.

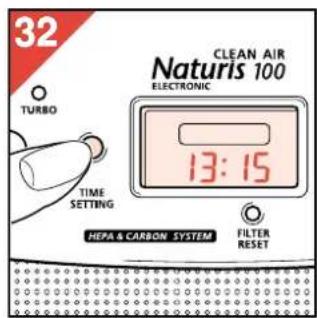

Klokkijken tijdens aftellende timer

U kunt de kloktijd bekijken terwijl de timer aan het aftellen is. Druk hiervoor een keer op de toets "time setting" (M) (fig. 32).

In het venster is de kloktijd enkele seconden zichtbaar. Daarna wordt het aftellen weer zichtbaar in het venster.

Openen van de luchtreiniger

Let op: De voorzijde is voorzien van een automatische beveiliging. Deze zorgt ervoor dat u het apparaat niet kunt openmaken terwijl het is ingeschakeld. De automatische beveiliging zorgt er ook voor dat u het apparaat niet kunt inschakelen wanneer de voorzijde is verwijderd.

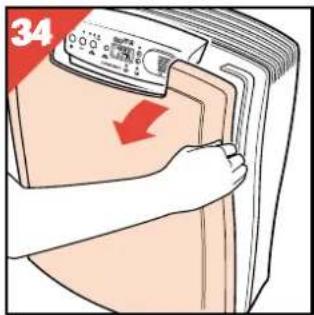

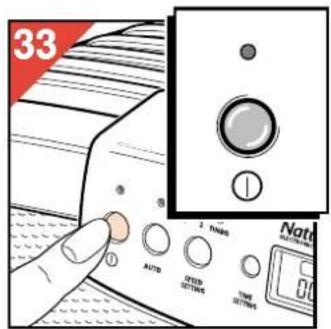

• Schakel de luchtreiniger uit (fig. 33). Verwijder de voorzijde van het apparaat door het aan een zijde naar voren te trekken (fig. 34).

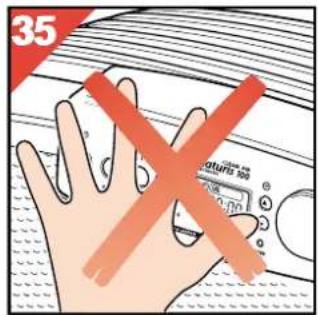

N.B.: Druk niet tegen het bedieningspaneel wanneer u de luchtreiniger opent (fig. 35).

Voorfilter schoonmaken

Reinig het voorfilter ten minste elke twee maanden en vaker indien het apparaat meer geluid gaat maken of wordt gebruikt in een ruimte waar wordt gerookt.

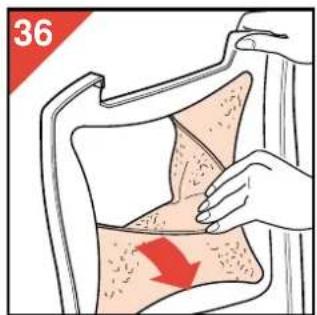

• Verwijder het voorfilter (fig. 36).

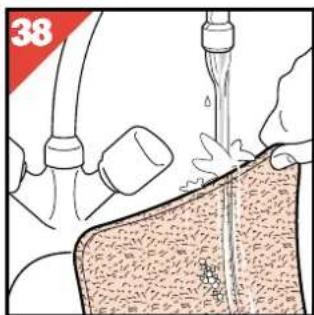

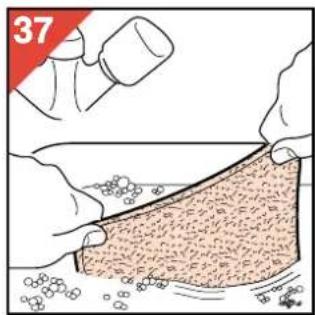

• Maak het voorfilter schoon door het te wassen (fig. 37) of te stofzuigen.
• Als u afwasmiddel heeft gebruikt, spoel het filter dan na met schoon water (fig. 38).

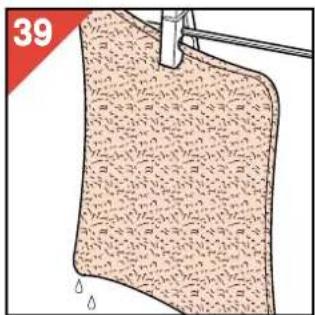

• Laat het filter goed aan de lucht drogen (fig. 39) voordat u het terugplaatst.

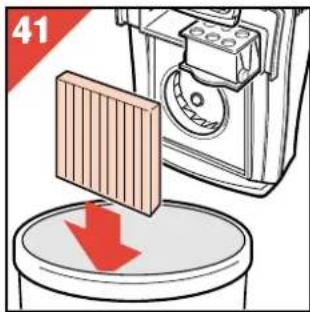

HEPA-filter controleren/vervangen

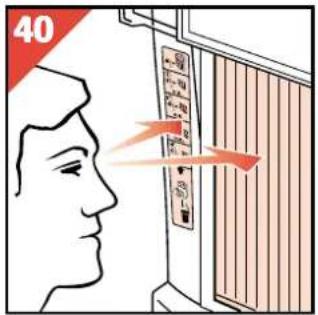

• Om te controleren of het HEPA-filter aan vervanging toe is, vergelijkt u de kleur van het HEPA-filter met de tinten op de "HEPA-filter vervangingsindicator" (fig. 40).
• Komt de kleur overeen met de donkerste tint op de "HEPA-filter vervangingsindicator", vervang dan het HEPA-filter (fig. 41).
• Nieuwe HEPA-filters zijn verkrijgbaar bij uw leverancier onder nr. HR 4940.

Actieve koolstof vervangen

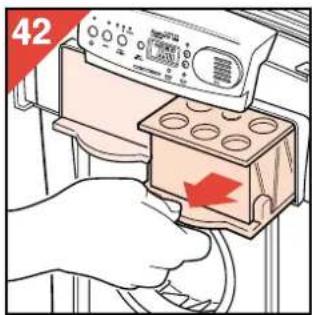

• Verwijder en vervang de actieve koolstof wanneer het controlelampje van de filtervervangingsindicator (Q) gaat knipperen (eerst) of continu blijft branden (later). Vergeet daarna niet de indicator te resetten. (Zie: Reset actieve koolstof vervangingsindicator) - Verwijder de actieve koolstoffilters (fig. 42).

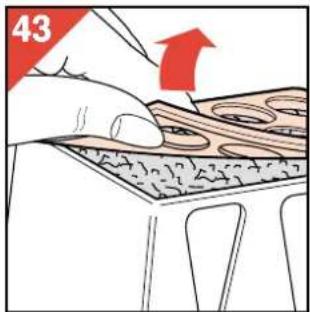

• Open voorzichtig de bovenzijde van het actieve koolstoffilter (fig. 43).

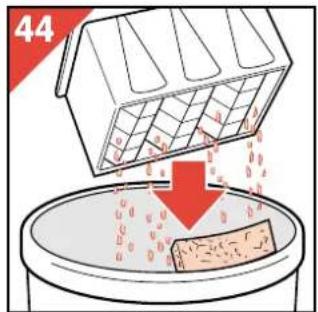

• Doe het schuimstofmatje met de oude koolstof in de vuilnisbak (fig. 44).

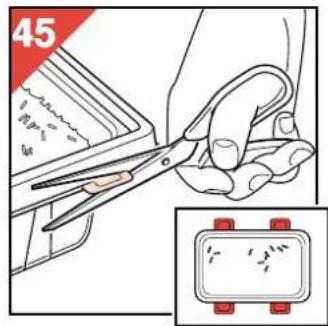

• Knip van een nieuw bakje korrels de plastic uitsteeksels af (fig. 45) en verwijder het deksel (fig. 46).

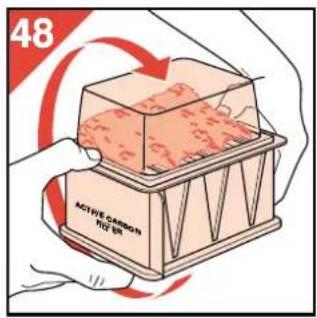

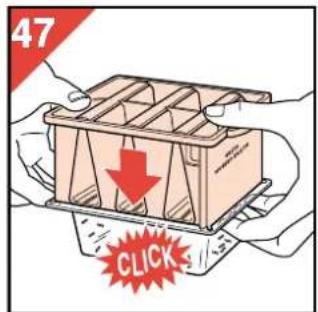

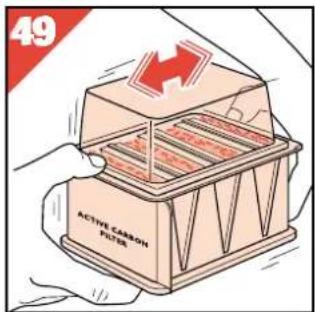

• Plaats het filter omgekeerd op het nieuwe bakje koolstofkorrels en klik het vast in de hoeken (fig. 47). Draai nu het geheel met beide handen om (fig. 48) en schud de korrels in het filter zodat deze egaal worden verdeeld (fig. 49).

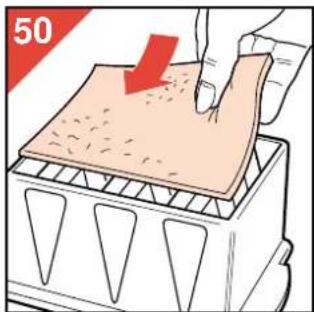

• Verwijder het doorzichtige bakje en plaats een nieuw schuimstofmatje op de actieve koolstof (fig. 50).

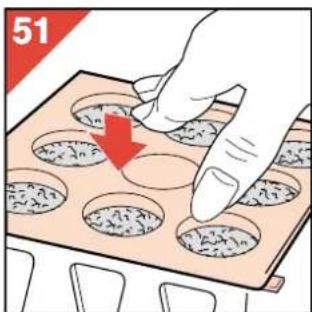

• Maak de bovenzijde van het filter weer dicht (fig. 51).
• Herhaal deze procedure voor het andere koolstoffilter.
• Nieuwe koolstofkorrels zijn verkrijgbaar bij uw leverancier onder nr. HR 4941.

Reset actieve koolstof vervangingsindicator

Nadat u de actieve koolstoffilters hebt vervangen, moet de vervangingsindicator opnieuw worden ingesteld (reset):

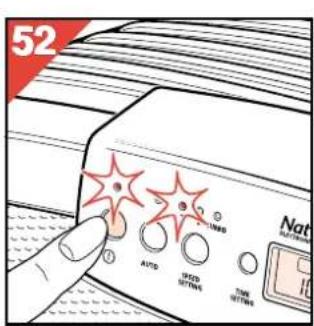

• Schakel de luchtreiniger in (fig. 52).

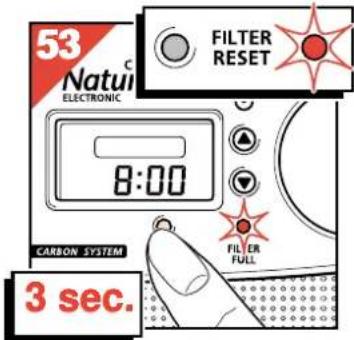

• Houd de resettoets (P) ten minste 3 seconden ingedrukt (fig. 53).

Het controlelampje gaat (of blijft) branden en gaat na ongeveer 3 seconden uit, om aan te geven dat de indicator opnieuw is ingesteld.

Om beschadiging te voorkomen en risico's te beperken, schakelt de automatische beveiliging tegen oververhitting de motor uit wanneer deze te heet wordt.

Om aan te geven dat het apparaat nog steeds is ingeschakeld en aangesloten op de netstroom, blijft het controlelampje bij de aan/uit-drukknop branden.

Als dit gebeurt:

• Zet de luchtreiniger uit.
• Neem de stekker uit het stopcontact. Wacht tot het apparaat is afgekoeld (ca. 15 minuten).
• Verwijder de voorzijde. Controleer of de filters niet zijn afgedekt of geblokkeerd en dat niets de luchtstroom belemmert.
• Controleer of de ventilator vrij kan ronddraaien als u het met de hand beweegt (fig. 54).
• Sluit het apparaat. Doe de stekker weer in het stopcontact en schakel het apparaat in.

Als de automatische beveiliging tegen oververhitting telkens opnieuw in werking treedt, raden wij u aan het apparaat

naar uw leverancier te brengen voor een technische inspectie.

Technische gegevens

Stroomverbruik

(hoogste stand) 60 Watt

CADR (hoogste stand) - tabaksrook 89 m³/uur - stof 91 m³/uur - pollen (stuifmeel) 93 m³/uur

3/ur 3/ur 3/uu

Filtersysteem:

• Voorfilter 1 - HEPA-filter 1
• Actieve koolstoffilters 2

HEPA-vervangingsfilter HR 4940

Actieve koolstof

vervangingsset HR 4941

Maximale kamergrootte 40 m²

2/100 m³
