GEBRUIKSAANWIJZING AEX08BEC SHARP

Eliminieren, desodorieren, zerlegen

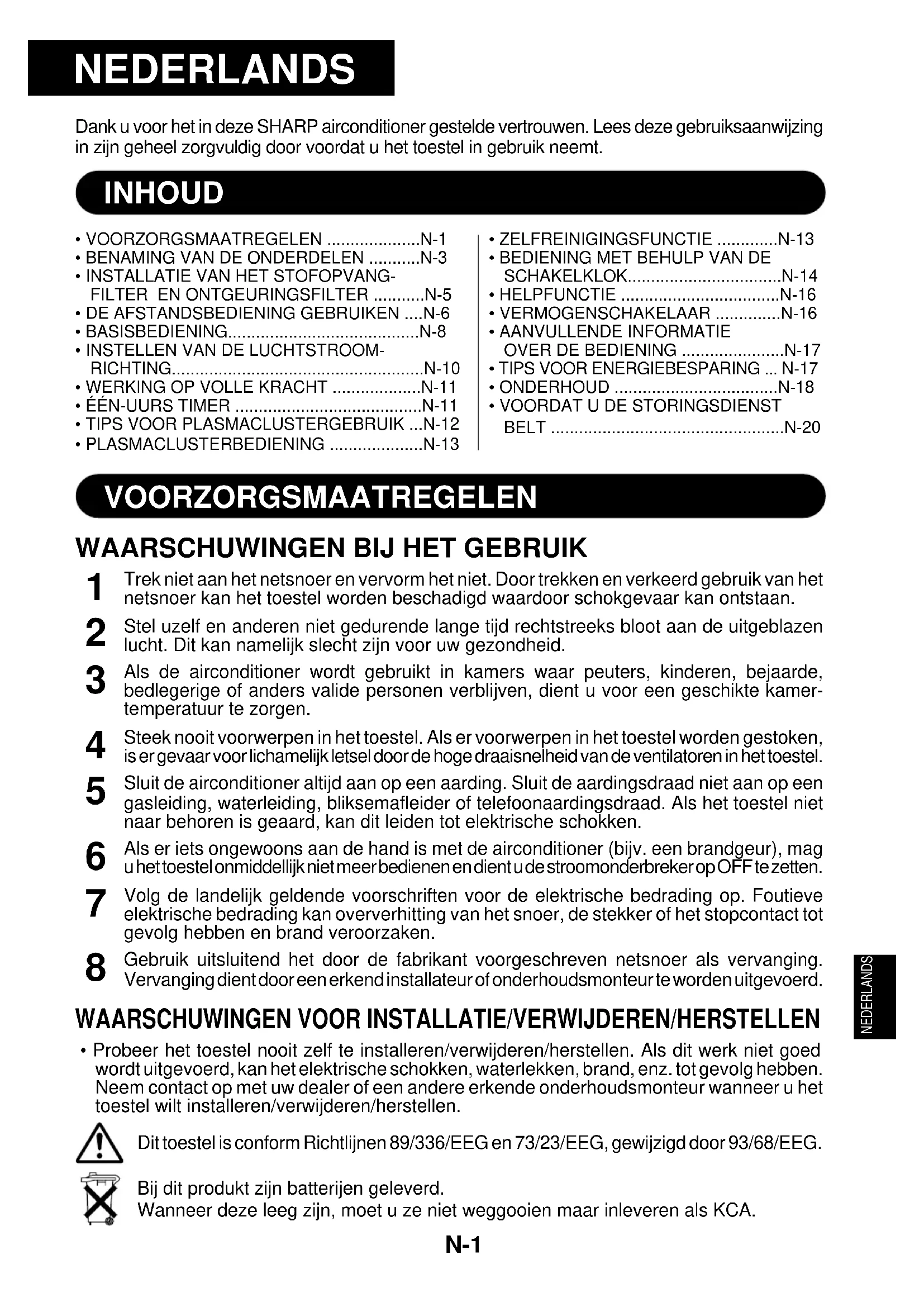

Dank u voor het in deze SHARP airconditioner gestelde vertrouwen. Lees deze gebruiksaanwijzing in zijn geheel zorgvuldig door voordat u het toestel in gebruik neemt.

INHOUD

• VOORZORGSMAATREGELEN ....N-1
• BENAMING VAN DE ONDERDELEN .....N-3
- INSTALLATIE VAN HET STOFOPVANG- FILTER EN ONTGEURINGSFILTER ......N-5
• DE AFSTANDSBEDIENING GEBRUIKEN ....N-6
• BASISBEDIENING.....N-8
- INSTELLEN VAN DE LUCHTSTROOM-RICHTING....N-10
- WERKING OP VOLLE KRACHT ......N-11
• ÉÉN-UURS TIMER ......N-11
• TIPS VOOR PLASMACLUSTERGEBRUIK ...N-12

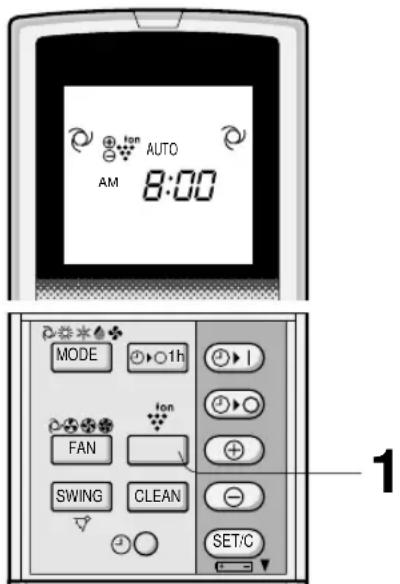

- PLASMACLUSTERBEDIENING ......N-13

• ZELFREINIGINGSFUNCTIE .....N-13
• BEDIENING MET BEHULP VAN DE SCHAKELKLOK.....N-14
- HELPFUNCTIE ....N-16

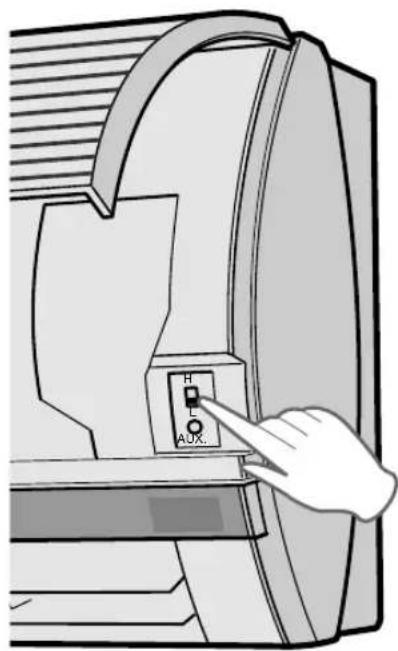

• VERMOGENSCHAKELAAR ......N-16
• AANVULLENDE INFORMATIE OVER DE BEDIENING ....N-17
• TIPS VOOR ENERGIEBESPARING ... N-17
• ONDERHOUD ......N-18
• VOORDAT U DE STORINGSDIENST BELT ....N-20

VOORZORGSMAATREGELEN

1 Trek niet aan het netsnoer en vervorm het niet. Door trekken en verkeerd gebruik van het netsnoer kan het toestel worden beschadigd waardoor schokgevaar kan ontstaan.
2 Stel uzelf en anderen niet gedurende lange tijd rechtstreeks bloot aan de uitgeblazen lucht. Dit kan namelijk slecht zijn voor uw gezondheid.
3 Als de airconditioner wordt gebruikt in kamers waar peuters, kinderen, bejaarde, bedlegerige of anders valide personen verblijven, dient u voor een geschikte kamer-temperatuur te zorgen.
4 Steek nooit voorwerpen in het toestel. Als er voorwerpen in het toestel worden gestoken, is er gevaar voor lichamelijk letsel door de hoge draaisnelheid van de ventilatoren in het toestel.
5 Sluit de airconditioner altijd aan op een aarding. Sluit de aardingsdraad niet aan op een gasleiding, waterleiding, bliksemafleider of telefoonaardingsdraad. Als het toestel niet naar behoren is geaard, kan dit leiden tot elektrische schokken.
6 Als er iets ongewoons aan de hand is met de airconditioner (bijv. een brandgeur), mag u het toestel onmiddellijk niet meer bedienen en dient u de stroomonderbreker op OFF te zetten.
7 Volg de landelijk geldende voorschriften voor de elektrische bedrading op. Foutieve elektrische bedrading kan oververhitting van het snoer, de stekker of het stopcontact tot gevolg hebben en brand veroorzaken.
8 Gebruik uitsluitend het door de fabrikant voorgeschreven netsnoer als vervanging. Vervanging dient door een erkend installateur of onderhoudsmonteur te worden uitgevoerd.

WAARSCHUWINGEN VOOR INSTALLATIE/VERWIJDEREN/HERSTELLEN

- Probeer het toestel nooit zelf te installeren/verwijderen/herstellen. Als dit werk niet goed wordt uitgevoerd, kan het elektrische schokken, waterlekken, brand, enz. tot gevolg hebben. Neem contact op met uw dealer of een andere erkende onderhoudsmonteur wanneer u het toestel wilt installeren/verwijderen/herstellen.

Dit toestel is conform Richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/EEG.

Bij dit produkt zijn batterijen geleverd.

Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

1 Zet af en toe een deur of een raam open om de kamer te ventileren, vooral als er in de kamer gastoestellen worden gebruikt. Als de kamer niet voldoende wordt geventileerd, kan er een tekort aan zuurstof ontstaan.
2 Druk niet op de toetsen met natte handen. Dit zou kunnen leiden tot elektrische schokken.
3 Schakel de stroomonderbreker uit voor uw eigen veiligheid wanneer u het toestel gedurende lange tijd niet gebruikt.
4 Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controleer of het nog goed is bevestigd.
5 Zet niets op de buiten-unit en ga er niet op staan; anders kan het voorwerp of de persoon er af vallen en letsel oplopen.
6 Dit toestel is ontworpen voor gebruik in woningen. Gebruik het toestel niet voor andere doeleinden, zoals voor dieren in kennels en planten in kassen.
7 Zet geen water op het toestel. Als water in het toestel terechtkomt, kan de elektrische isolatie worden aangetast, wat kan leiden tot elektrische schokken.
8 Dek de luchtinlaten en -uitlaten van het toestel niet af; anders zal het vermogen afnemen of kunnen er problemen ontstaan.
9 Schakel het toestel altijd uit met de stroomonderbreker voordat u onderhoud uitvoert of het toestel reinigt. Binnen in het toestel draait een ventilator die u eventueel zou kunnen verwonden.
10 Spat of giet geen water rechtstreeks op het toestel. Water kan elektrische schokken veroorzaken of het toestel beschadigen.
11 Dit toestel mag niet worden gebruikt door jonge kinderen of zieke personen zonder toezicht.
Let erop dat jonge kinderen niet met de airconditioner spelen.

• Sluit de airconditioner alleen aan op een voeding met de aangegeven spanning en frequentie.
  Als u een voeding met een andere spanning en frequentie gebruikt, kan het toestel schade oplopen en eventueel brand veroorzaken.
• Installeer het toestel niet in een kamer waar brandbare gassen kunnen vrijkomen; anders kan er brand ontstaan.
  Installeer het toestel op een plaats waar het aan een minimum van stof, dampen en vocht wordt blootgesteld.
• Leg de afvoerslang zodanig dat de afvoer vlot kan lopen. Als de afvoer niet goed liegt, kunnen de kamer, meubelen, enz. nat worden.
• Installeer afhankelijk van de installatieplaats een lekstroomschakelaar of een stroomonderbreker om elektrische schokken te voorkomen.

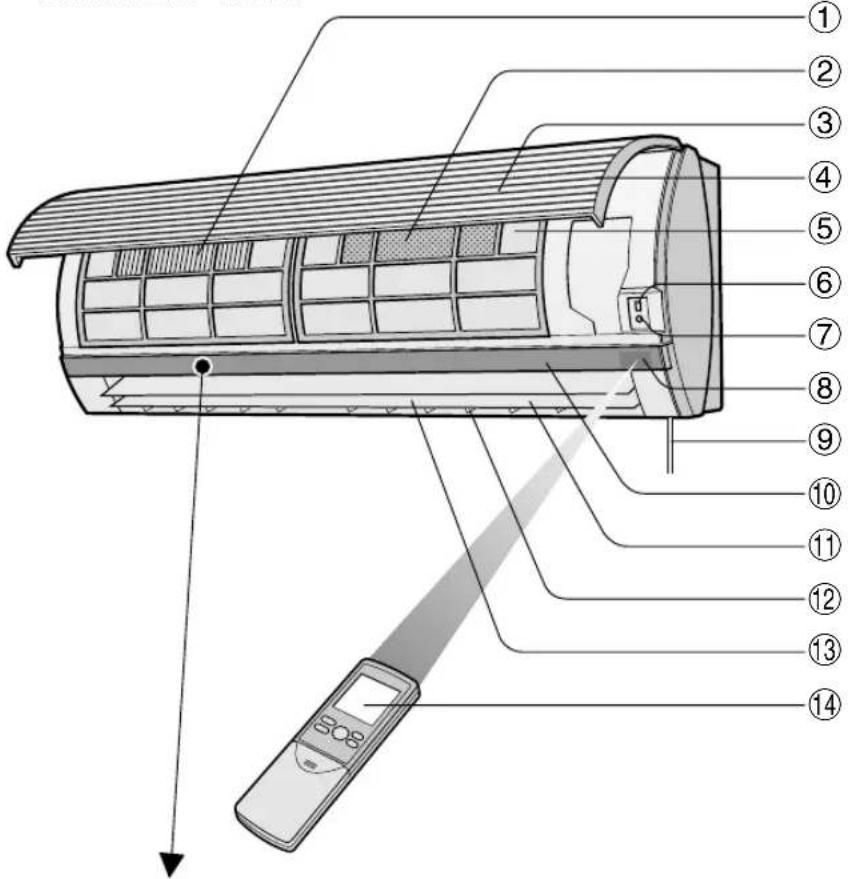

BENAMING VAN DE ONDERDELEN

BINNEN-UNIT

⑥VERMOGENSCHAKELAAR (alleen voor AY-XP13CE)

⑦HELP-toets (AUX.)

⑧ONTVANGST-venster

⑨Netsnoer

⑩Indicatorpaneel

⑪ Verticaal instelbare jaloezieën

⑫ Horizontaal instelbare jaloezieën

⑬Uitlaat (lucht)

⑭ Afstandsbediening

⑮ BUITEN-temperatuurindicator (groen ⬇!)

⑯ TEMPERATUURINDICATOR

⑰ KAMER-temperatuurindicator (groen

⑱ VERMOGENSCONTROLE-INDICATOR

⑲PLASMACLUSTER-indicator (blauw, groen)

⑳SCHAKELKLOK-indicator (oranje ⏻)

② BEDRIJF-indicator (rood

⑳Inlaat (lucht)

②3 Koelstofbuis en tussenkabel

⑳Afvoerslang

⑲Uitlaat (lucht)

BENAMING VAN DE ONDERDELEN

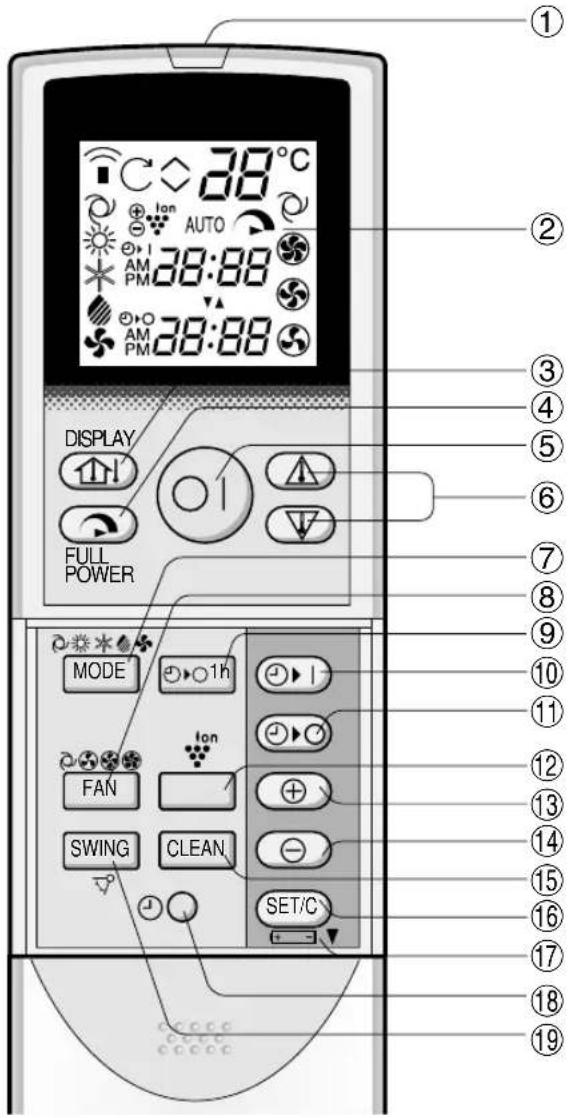

AFSTANDSBEDIENING

① ZENDER
②DISPLAY (LCD-scherm)
③DISPLAY-toets
④VOLLE KRACHT-toets (FULL POWER)
⑤AAN/UIT-toets
⑥ THERMOSTAAT-toets
⑦FUNCTIE-toets (MODE)
⑧ VENTILATOR-toets (FAN)
⑨ ÉÉN-UURS TIMER-toets
⑩ TIMER AAN-toets (voor instelling van de timer)
⑪ TIMER UIT-toets (voor instelling van de timer)
⑫PLASMACLUSTER-toets
⑬TIJD VOORUIT-toets
⑭TIJD ACHTERUIT-toets
⑮ZELFREINIGING-toets (CLEAN)
⑯ TIMER INSTEL/ANNULEER-toets (SET/C)
⑰ Duidt aan dat het BATTERIJVAK zich onder dit teken bevindt
⑱KLOK-toets
⑲ZWENK-toets (SWING)

LCD-SCHERM VAN DE AFSTANDSBEDIENING

⑳ THERMOSTAATINSTELLING VOOR AUTOMATISCHE BEDIENING EN DROOGSTAND
②1ZELFREINIGINGSSYMBOL
⑳SYMBOOL VOOR VERZENDEN
②3 FUNCTIESYMBOLEN

: AUTO : DROGEN

⑳ TIMER AAN-INDICATOR/KLOK Duidt de ingestelde tijd van de aan-timer of de huidige tijd aan.
⑳ TIMER UIT-INDICATOR Duidt de ingestelde tijd voor de uit-timer of de één-uurs timer aan.
⑲PLASMACLUSTERSYMBOOL

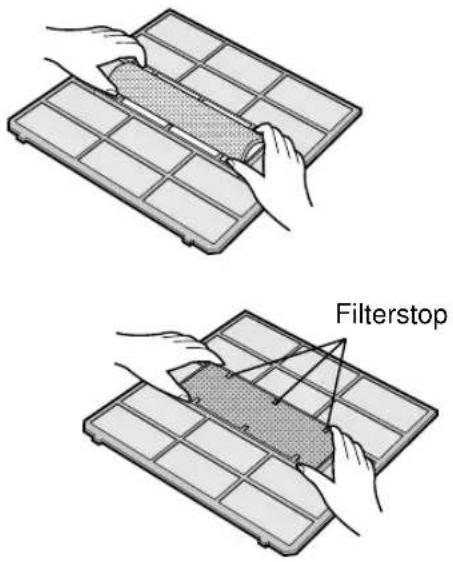

INSTALLATIE VAN HET STOFOPVANGFILTER EN ONTGEURINGSFILTER

Het stofopvangfilter en het ontgeuringsfilter zijn verpakt als accessoires van dit toestel. Tijdens de werking van de airconditioner verwijderen de filters stof en tabaksrook uit de lucht en voeren ze zuivere lucht af.

Plaats de zwarte zijde naar boven.

Filterstop

ONTGEURINGSFILTER (groen)

Filterstop

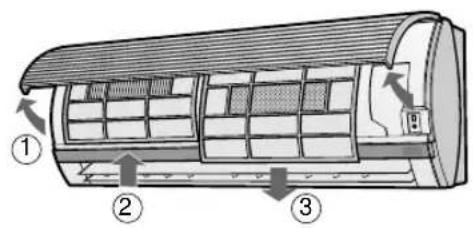

1 Verwijder de luchtfilters.

①Open het opklapbare paneel.
②Druk de luchtfilters iets omhoog om ze te ontgrendelen.
③Trek de luchtfilters omlaag en verwijder ze.

2 Plaats het stofopvangfilter en het ontgeuringsfilter onder de filterstoppen op het luchtfilter.

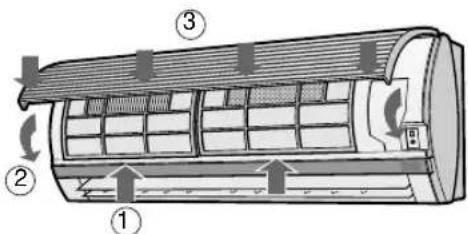

3 Plaats de luchtfilters terug.

①Plaats de luchtfilters terug in de oorspronkelijke stand.
②Sluit het opklapbare paneel.
③Druk het met de pijl aangegeven gedeelte van het paneel stevig aan om het paneel te vergrendelen.

Voorzorgsmaatregelen

• De filters zitten verzegeld in een plastic zak om hun stofopvangeffect te bewaren. Open de zak niet voordat u de filters gaat gebruiken. (Anders zal de levensduur van de filters afnemen.)
• Stel de filters niet bloot aan direct zonlicht. (Anders zal de kwaliteit ervan verminderen.)

BATTERIJEN PLAATSEN Gebruik twee AAA-batterijen (R03).

1 Verwijder het deksel van de afstandsbediening.

2 Leg twee batterijen in het vak en let hierbij op de polen ⊕ en ⊖.

- Op het display verschijnt "AM 6:00" wanneer de batterijen juist zijn geplaatst.

3 Plaats het deksel terug.

Deksel van batterijvak

OPMERKINGEN:

• Bij normaal gebruik hebben de batterijen een levensduur van ongeveer één jaar.
• Bij het vervangen van de batterijen moeten altijd beide batterijen tegelijk worden vervangen door nieuwe batterijen van hetzelfde type.
• Als de afstandsbediening na het vervangen van de batterijen niet goed functioneert, verwijder dan de batterijen en leg ze na ongeveer 30 seconden terug.
• Verwijder de batterijen van de afstandsbediening wanneer het toestel gedurende langere tijd niet wordt gebruikt.

DE AFSTANDSBEDIENING GEBRUIKEN

Richt de afstandsbediening op het ontvangstvenster van de binnen-unit en druk op de gewenste toets. De eenheid geeft een geluidssignaal wanneer het signaal van de afstandsbediening is ontvangen.

• Zorg ervoor dat er geen gordijnen of andere voorwerpen tussen de afstandsbediening en de binnen-unit zijn.
• De afstandsbediening heeft een bereik van ongeveer 7 meter.

• Zorg ervoor dat het ontvangstvenster voor de afstandsbediening niet aan direct zonlicht wordt blootgesteld, omdat hierdoor de afstandsbediening wordt gehinderd. Sluit een gordijn om het zonlicht tegen te houden als het direct op het ontvangstvenster schijnt.
• TL-verlichting met een snelstarter kan het signaal van de afstandsbediening storen.
• De signalen van een afstandsbediening van een televisietoestel, videorecorder of andere apparatuur kunnen invloed hebben op de airconditioner.
• Stel de afstandsbediening niet bloot aan direct zonlicht of de warmte van een verwarmingstoestel. Stel de airconditioner en afstandsbediening ook niet bloot aan vocht of schokken omdat ze hierdoor kunnen verkleuren of anderszins kunnen worden beschadigd.

INSTELLEN VAN DE HUIDIGE TIJD

Er zijn twee tijdsaanduidingen: 12-uuraanduiding en 24-uuraanduiding.

Voorbeeld: 5 uur in de namiddag

Klok Display
12-uuraanduiding PM 5:00
24-uuraanduiding 17:00

1 Om de 12-uuraanduiding in te stellen, drukt u eenmaal op de KLOK-toets in de eerste stap.

Om de 24-uuraanduiding in te stellen, drukt u tweemaal op de KLOK-toets in de eerste stap.

2 Druk op de TIJD VOORUIT- of TIJD ACHTERUIT-toets om de huidige tijd in te stellen.

- Houd de toets ingedrukt om de tijdsaanduiding op het display snel te doen vooruit- of achteruitlopen.

3 Druk op de SET/C-toets.

- De dubbelepunt (:) knippert om aan te duiden dat de klok in werking is.

OPMERKING:

- De huidige tijd kan niet worden ingesteld wanneer de timer wordt gebruikt.

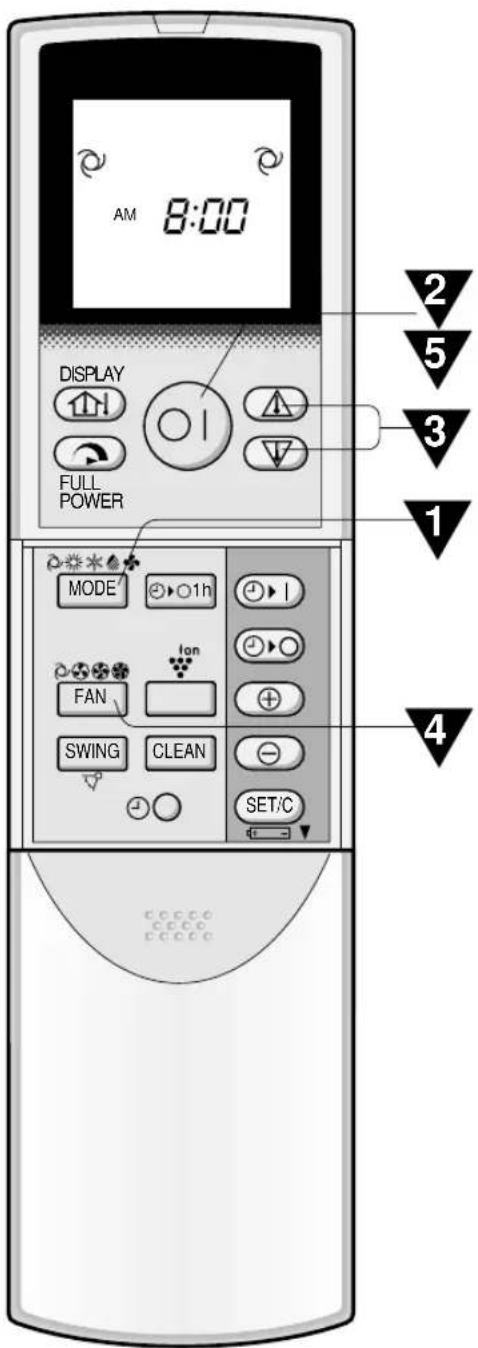

1 Druk op de FUNCTIE-toets (MODE) om de gewenste functie in te schakelen. VERWAR- VENTI-AUTO MEN KOELEN DROGEN LEREN 2 Druk op de AAN/UIT-toets om het toestel in te schakelen. • De rode BEDRIJF-indicator ( ☐ begint te branden. 3 Druk op de THERMOSTAAT-toets om de gewenste temperatuur in te stellen. • Bij de AUTOMATISCHE bediening en in de functie DROGEN kan de temperatuur worden gewijzigd in stappen van 1°C en binnen een bereik van 2°C hoger tot 2°C lager dan de temperatuur die automatisch door de airconditioner wordt bepaald. (Voorbeeld: 1°C hoger) (Voorbeeld: 2°C lager) • Bij de functies KOELEN en VERWARMEN kan de temperatuur worden ingesteld binnen een bereik van 18 tot 32°C. • Bij de functie VENTILEREN kan geen temperatuur worden ingesteld. 4 Druk op de VENTILATOR-toets (FAN) om de gewenste ventilatorsnelheid in te stellen. AUTO ZACHT LAAG HOOG • Bij de functie DROGEN kan de ventilatorsnelheid niet worden ingesteld. • Bij de functie VENTILEREN kan de ventilatorsnelheid niet op AUTOMATISCH worden ingesteld. 5 Druk opnieuw op de AAN/UIT-toets om het toestel uit te schakelen. • De rode BEDRIJF-indicator ( ☐ gaat uit.

TIPS VOOR DE AUTO FUNCTIE

Als het toestel is ingeschakeld worden in de AUTO stand de temperatuurinstelling en de stand automatisch gekozen op basis van de kamertemperatuur en de buitentemperatuur.

Functies en temperatuurinstellingen

Als tijdens de werking de buitentemperatuur wijzigt, zullen de temperatuurinstellingen automatisch verschuiven zoals getoond op de grafiek.

VERANDERING VAN STAND

In seizoenen waarin u overdag KOELEN en 's nachts VERWARMEN nodig heeft, of wanneer de kamertemperatuur veel hoger oploopt dan de temperatuurinstelling, schakelt het toestel automatisch over tussen de standen VERWARMEN en KOELEN om een gerieflijke kamertemperatuur te handhaven.

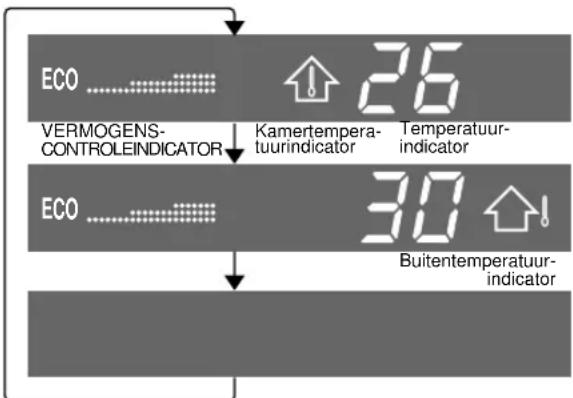

TIPS VOOR HET INDICATORPANEEL

Telkens wanneer u op de DISPLAY-toets drukt, zal het indicatorpaneel veranderen op de volgende manier.

DISPLAY FULL POWER

De kamertemperatuur en het VERMOGENSCONTROLEINDICATOR verschijnen op het display. De buitentemperatuur en het VERMOGENSCONTOLEINDICATOR verschijnen op het display.

Er verschijnt niets op het display.

VERMOGENSCONTROLEINDICATOR

Wanneer de kamer- of buitentemperatuur op het display verschijnt, zal het VERMOGENSCONTROLEINDICATOR oplichten in vier niveaus voor de functies KOELEN en VERWARMEN (3 niveaus voor de functie DROGEN), om het werkingsvermogen aan te duiden. Wanneer de airconditioner met maximumvermogen werkt in de functies KOELEN en VERWARMEN, zal op het indicatorpaneel de aanduiding "Power" oplichten en "Eco" uitgaan.

OPMERKINGEN:

• De temperaturen die verschijnen op het display zijn waarden bij benadering en kunnen afwijken van de eigenlijke temperaturen.
• Temperatuurweergavebereik Kamertemperatuur: 0°C \~ 40°C (Lo verschijnt op het display wanneer de temperatuur minder dan 0°C bedraagt en H, verschijnt wanneer de temperatuur meer dan 40°C bedraagt.) Buitentemperatuur: -9°C \~ 45°C (Lo verschijnt op het display wanneer de temperatuur minder dan -9°C bedraagt en H, verschijnt wanneer de temperatuur meer dan 45°C bedraagt.)
• -- verschijnt op het display tijdens de eerste 90 seconden van de bediening terwijl de temperaturen worden gedetecteerd.
• Alleen de kamertemperatuur kan gedurende 5 seconden verschijnen op het display wanneer het toestel niet in werking is.

VERTICALE LUCHTSTROOMRICHTING

Voor optimaal comfort wordt de luchtstroomrichting voor elke functie automatisch ingesteld, zoals onderstaande tabel laat zien:

De functies KOELEN en DROGEN Horizontale luchtstroming
De functies VENTILEREN en VERWARMEN	Diagonale luchtstroming

INSTELLEN VAN DE LUCHTSTROOMRICHTING

Druk eenmaal op de ZWENK-toets (SWING) van de afstandsbediening.

- De stand van de verticaal instelbare jaloezieën verandert voortdurend.

Druk nogmaals op de ZWENK-toets (SWING) wanneer de verticaal instelbare jaloezieën in de gewenste stand staan.

• De jaloezieën worden stilgezet binnen het bereik op de afbeelding.
• De gewijzigde positie wordt in het geheugen opgeslagen en de volgende keer dat u het toestel gebruikt wordt automatisch dezelf-de positie ingesteld.

Instelbereik

De functies KOELEN en DROGEN

De functies VENTILEREN en VERWARMEN

Het instelbereik is beperkter dan het ZWENKbereik om condensdruppels te voor-komen.

Het instelbereik is gro- ter, zodat de luchtstroom naar de vloer kan wor- den gericht.

HORIZONTALE LUCHTSTROOMRICHTING

Pak de horizontaal instelbare jaloezieën vast zoals de afbeelding laat zien en stel de luchtstroomrichting naar voorkeur in.

Stel de verticaal instelbare jaloezieën nooit met de hand in.

• Er kunnen defecten optreden wanneer de afstandsbediening wordt gebruikt om de verticaal instelbare jaloezieën in te stellen nadat ze met de hand zijn ingesteld.
• Er kan condensvorming optreden wanneer de verticaal instelbare jaloezieën bij de functies KOELEN of DROGEN gedurende langere tijd op de laagste stand staan.

Wanneer de airconditioner met de ventilatorsnelheid "ZACHT" wordt gebruikt, mogen de horizontaal instelbare jaloezieën niet gedurende langere tijd in de uiterste standen naar links of rechts worden gezet.

Anders kan zich condens op de jaloezieën vormen.

WERKING OP VOLLE KRACHT

In deze stand werkt de airconditioner met het maximumvermogen en koelt of verwarmt hij de kamer zodanig snel dat u het toestel kunt inschakelen wanneer u net bent thuisgekomen.

PM 6:00 DISPLAY FULL POWER 1

1 Om de werking op VOLLE KRACHT te activeren, drukt u tijdens de bediening op de VOLLE KRACHT-toets (FULL POWER).

- Op het display van de afstandsbediening verschijnt

- De temperatuursaanduiding zal uitgaan.

UITSCHAKELEN

Druk nogmaals op de VOLLE KRACHT-toets (FULL POWER).

- De werking op VOLLE KRACHT wordt eveneens geannuleerd bij wijziging van de bedieningsfunctie of bij het uitschakelen van het toestel.

OPMERKINGEN:

• U kunt de werking op VOLLE KRACHT niet gebruiken in de functie VENTILEREN.
• U kunt geen temperatuur en ventilatorsnelheid instellen bij werking op VOLLE KRACHT.

ÉÉN-UURS TIMER

Wanneer de ÉÉN-UURS TIMER wordt ingeschakeld, wordt het toestel na één uur automatisch uitgeschakeld.

• Op het display van de afstandsbediening verschijnt "
• De oranje SCHAKELKLOK-indicator ( ⊕op het toestel begint te branden.
• Het toestel wordt na een uur automatisch uitgeschakeld.

UITSCHAKELEN

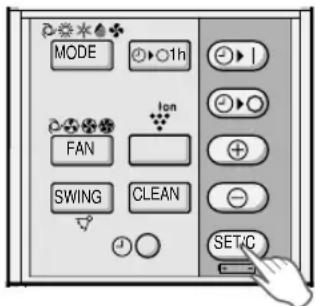

Druk op de TIMER ANNULEER-toets (SET/C).

- De oranje SCHAKELKLOK-indicator ( ⊕op het toestel gaat uit.

U kunt het toestel ook uitschakelen met behulp van de AAN/UIT-toets.

- De rode BEDRIJF-indicator ( 1) en de oranje SCHAKEL-KLOK-indicator ( 2) op het toestel gaan uit.

OPMERKINGEN:

• De ÉÉN-UURS TIMER heeft voorrang op de INSCHAKEL- en UITSCHAKELTIJDEN.
• Wanneer de ÉEN-UURS TIMER wordt ingesteld terwijl het toestel niet is ingeschakeld, zal het toestel gedurende één uur werken in de van tevoren ingestelde functie.
• Wanneer u het toestel nog een uur wilt gebruiken voordat het toestel d.m.v. de ÉÉN-UURS TIMER wordt uitgeschakeld, druk dan nogmaals op de ÉÉN-UURS TIMER-toets.
• Als de TIMER AAN en/of TIMER UIT ingesteld zijn, annuleert de TIMER ANNULEER-toets (SET/C) alle instellingen.

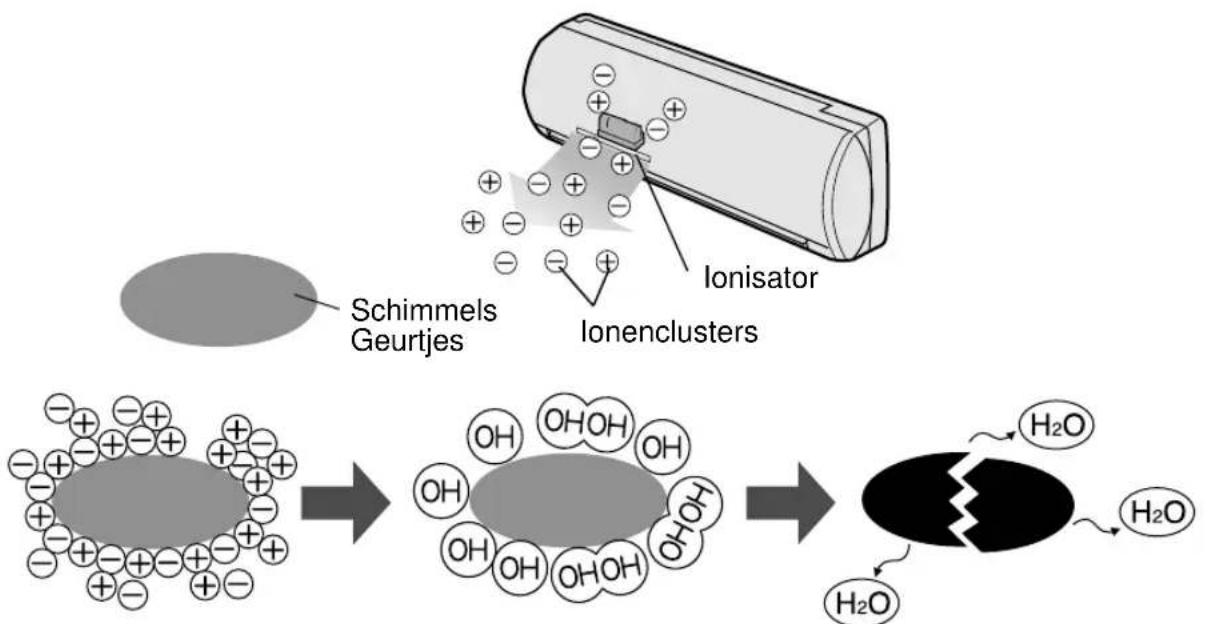

TIPS VOOR PLASMACLUSTERGEBRUIK

De ionisator van de airconditioner geeft ionenclusters, een verzameling van positieve en negatieve ionen, af aan de lucht in de kamer.

De ionenclusters elimineren de in de lucht aanwezige schimmels en maken alle geurtjes veroorzakende moleculen geurloos door deze te ontbinden.

Elimineren, verfrissen en ontbinden

LUCHT REINIGEN

Aan de lucht afgegeven ionenclusters houden de lucht in uw kamer schoon.

LUCHT VERFRISSEN

Negative ionenclusters die ook in een natuurlijke omgeving bestaan, worden in een verhoogd tempo aan de lucht in uw kamer afgegeven en geven u zowel fysiek als mentaal een fris gevoel.

AUTOMATISCHE PLASMACLUSTERBEDIENING

De allergeensensor en de geursensor zullen vuile lucht in de kamer opsporen.

Nadat de airconditioner is ingeschakeld, wordt de luchtreiniginsfunctie gedurende één minuut in werking gesteld om vuile lucht op te sporen.

De luchtreinigings- en luchtverfrissingsfunctie worden automatisch gekozen en in werking gesteld afhankelijk van de graad van luchtvervuiling.

De luchtreinigingsfunctie zal in werking treden wanneer de lucht vuil wordt bevonden, de luchtverfrissingsfunctie zal in werking treden wanneer de lucht zuiver is.

ZELFREINIGINGSFUNCTIE

De plasmaclusterbediening wordt uitgevoerd met de functie VENTILEREN of VERWARMEN om schimmelgroei te beperken en de binnenkant van de airconditioner te drogen.

Maak regelmatig gebruik van deze bediening bij de verandering van seizoen.

Reeds aanwezige schimmel kan bij deze bediening niet worden verwijderd.

TIPS VOOR ALLERGEENSENSOR EN GEURSENSOR

Waarop reageert de allergeensensor?

- De allergeensensor reageert op schimmel, planten/bloempollen, dode teken, stof, tabaksrook enz.

Waarop reageert de geursensor?

- De geursensor reageert op tabaksrook, motoruitlaatgassen, geur afkomstig van dieren, enz.

De allergeen- en geursensor reageren tevens op dampen van insecticiden, cosmetica, alcohol, chemicaliën en dergelijke, en op buitenmatige wijzigingen in temperatuur of vochtigheid.

PLASMACLUSTERBEDIENING

U kunt kiezen tussen AUTOMATISCHE PLASMACLUSTERBEDIENING, LUCHTREINIGING of LUCHTVERFRISSING.

1 Druk tijdens bedrijf op de PLASMACLUSTER-toets om de gewenste functie te selecteren.

AUTOMATISCH LUCHTREI- LUCHTVER- PLASMACLUSTER NIGING FRISSING ANNULEREN

• Bij LUCHTREINIGEN licht de blauwe PLASMA-CLUSTER-indicator van het toestel op.
• Bij LUCHTVERFRISSEN licht de groene PLASMA-CLUSTER-indicator van het toestel op.

UITSCHAKELEN

Druk op de PLASMACLUSTER-toets totdat het PLASMACLUSTER-symbol van de symbol op de display van de afstandsbediening uit gaat.

- De PLASMACLUSTER-indicator van het toestel gaat uit.

OPMERKINGEN:

• De instelling van de PLASMACLUSTER-functie wordt opgeslagen en hervat wanneer de airconditioner weer wordt ingeschakeld.
• Druk op de DISPLAY-toets om de PLASMACLUSTER-indicator te doven.

ZELFREINIGINGSFUNCTIE

1 Druk op de ZELFREINIGING-toets (CLEAN) wanneer het toestel uitgeschakeld is.

• Op het display van de afstandsbediening verschijnt “ C”.
• Het rode BEDRIJF-indicator ( ☐ ) en het blauwe PLASMACLUSTER-indicator op het toestel lichten op.
• Het toestel wordt uitgeschakeld na veertig minuten.
• De resterende bedieningstijd wordt aangeduid op de TEMPERATUURINDICATOR van de binnen-unit en zal per minuut aftellen.

UITSCHAKELEN

Druk op de ZELFREINIGING-toets (CLEAN). U kunt het toestel ook uitschakelen met de AAN/UIT-toets.

- Het rode BEDRIJF-indicator ( ☐ ), het blauwe PLASMACLUSTER-indicator en de TEMPERA-TUURINDICATOR op het toestel zullen uitgaan.

OPMERKING:

- U kunt geen temperatuur, ventilatorsnelheid, luchtstroomrichting of timer instellen in de ZELFREINIGINGSFUNCTIE.

BEDIENING MET BEHULP VAN DE SCHAKELKLOK

OPMERKING:

Alvorens de timer in te stellen, controleert u of de klok juist ingesteld is overeenkomstig de huidige tijd.

1 Druk op de TIMER UIT toets ( ⏻▶○
2 De TIMER UIT-indicator gaat knipperen; druk op de TIJD VOORUIT- of TIJD ACHTERUIT-toets om de gewenste tijd in te stellen. (De tijd kan worden ingesteld in stappen van 10 minuten.)
3 Richt de afstandsbediening op het signaal- ontvangstvenster op het toestel en druk op de TIMER INSTEL-toets (SET/C).

- De oranje SCHAKELKLOK-indicator ( 😊 ) op het toestel begint te branden.

- De eenheid geeft een geluidssignaal wanneer het signaal van de afstandsbediening is ontvangen.

TIPS VOOR AUTOMATISCH UITSCHAKELEN

Wanneer de UITSCHAKELTIJD is ingesteld om het toestel automatisch uit te schakelen, wordt de temperatuur automatisch bewaakt om te voorkomen dat het in de kamer te heet of te koud wordt terwijl u slaapt. (Automatische sluimerfunctie)

- Een uur nadat bediening via de schakelklok begonnen is, wordt de thermostaat automatisch 1°C hoger gezet dan de oorspronkelijke instelling.

VERWARMEN-FUNCTIE:

- Een uur nadat de bediening via de schakelklok begonnen is, wordt de thermostaat automatisch 3°C lager gezet dan de oorspronkelijke instelling.

OPMERKING:

- De automatische sluimerfunctie wordt niet ingeschakeld wanneer de VENTILEREN-functie is gekozen.

ANNULEREN VAN DE TIMERFUNCTIE

Druk op de TIMER ANNULEER-toets (SET/C).

• De oranje SCHAKELKLOK-indicator ( ⓐ ) op het toestel gaat uit.
• Op het display van de afstandsbediening verschijnt de huidige tijd.

- Als de TIMER AAN, de TIMER UIT en de ÉÉN-UURS TIMER ingesteld zijn, kunt u met de TIMER ANNULEER-toets (SET/C) alle instellingen annuleren.

SCHAKELTIJDEN WIJZIGEN

Annuleer eerst de instelling van de TIMER en stel hem vervolgens opnieuw in.

AUTOMATISCH INSCHAKELEN

1 Druk op de TIMER AAN-toets ( ⏻▶ I
2 De TIMER AAN-indicator gaat knipperen; druk op de TIJD VOORUIT- of TIJD ACHTERUIT-toets om de gewenste tijd in te stellen. (De tijd kan worden ingesteld in stappen van 10 minuten.)
3 Richt de afstandsbediening op het signaal- ontvangstvenster op het toestel en druk op de TIMER INSTEL-toets (SET/C).
- De oranje SCHAKELKLOK-indicator ( ⏻ ) op het toestel begint te branden.
- De eenheid geeft een geluidssignaal weer wanneer het signaal van de afstandsbediening is ontvangen.
4 Kies de bedieningsstand.
- Het toestel wordt vóór het ingestelde tijdstip ingeschakeld zodat de kamer de gewenste temperatuur kan bereiken tegen het geprogrammeerde tijdstip. (Ontwaakfunctie)

GECOMBINEERD GEBRUIK VAN DE AAN- EN DE UIT-TIMER

U kunt de AAN- en de UIT-timer in combinatie gebruiken.

Om de werking uit te schakelen om 11 uur 's avonds en te hervatten (met dezelfde functie- en temperatuurinstellingen) en de kamertemperatuur op het gewenste niveau te brengen om 7 uur 's ochtends.

1 Stel de TIMER UIT in op 11 uur 's avonds tijdens de bediening.
2 Stel de TIMER AAN in op 7 uur 's ochtends.

De pijl (▼ of ▲) tussen de TIMER AAN-indicator en de TIMER UIT-indicator geeft aan welke timer eerst zal worden geactiveerd.

OPMERKINGEN:

• U kunt de AAN-TIMER en UIT-TIMER niet programmeren als u het toestel wilt gebruiken met verschillende temperaturen of andere instellingen.
• Elk van de timers kan worden geprogrammeerd om als eerste te worden geactiveerd.

Gebruik deze functie wanneer er geen afstandsbediening beschikbaar is.

INSCHAKELEN

Open het voorpaneel van de binnen-unit en druk op de HELP-toets (AUX.) op het bedieningspaneel.

• De rode BEDRIJF-indicator (☐) van het toestel begint te branden en het toestel wordt ingeschakeld waarbij automatisch de functie AUTO wordt gekozen.
• De ventilatorsnelheid en de temperatuur worden ingesteld op AUTO.

UITSCHAKELEN

Druk opnieuw op de HELP-toets (AUX.) op het bedieningspaneel.

- De rode BEDRIJF-indicator (☐) van het toestel gaat uit.

OPMERKING:

Wanneer u tijdens normaal gebruik op de HELP-toets (AUX.) drukt, wordt het toestel uitgeschakeld.

VERMOGENSCHAKELAAR (uitsluitend voor het model AY-XP13CE)

Zet de VERMOGENSCHAKELAAR op "L" wanneer de airconditioner in een woning met een lage stroomcapaciteit wordt geplaatst. De airconditioner functioneert bij een lager vermogen en het smelten van zekeringen of het doorslaan van de stroomonderbreker door te hoog stroomverbruik kan worden voorkomen.

• De capaciteit van KOELEN of VERWARMEN bij de stand "L" wordt verminderd.
• Neem contact op met uw dealer of een erkend elektricien wanneer zelfs in de stand "L" regelmatig zekeringen smelten of de stroom-onderbreker doorslaat.

	AY-XP13CE
Maximum ampère in de stand “H”	12 A
Maximum ampère in de stand “L”	8 A

H L AUX

AANVULLENDE INFORMATIE OVER DE BEDIENING

TEMPERATUURBEREIK

D.T. = Drogebol-temperatuur N.T. = Nattebol-temperatuur

- De ingebouwde beveiliging kan ervoor zorgen dat het toestel niet kan worden gebruikt buiten dit bereik.

- Er kan zich condens op de luchtuitlaat vormen als het toestel voortdurend in de functie KOELEN of DROGEN werkt en de luchtvochtigheid groter is dan 80%.

IN GEVAL VAN STROOMONDERBREKINGEN

Deze airconditioner heeft een geheugenfunctie waarin alle instellingen bewaard blijven in geval van een stroomonderbreking.

Nadat de stroomonderbreking is opgelost, wordt het toestel automatisch heropgestart met de instellingen van voor de stroomonderbreking, met uitzondering van eventuele instellingen voor de schakelklok. De schakelklok moet na een stroomonderbreking opnieuw worden ingesteld.

VOORVERWARMFUNCTIE

Als het toestel op VERWARMEN wordt gezet, kan het twee tot vijf minuten duren voordat de binnenventilator wordt ingeschakeld. Dit om te voorkomen dat het toestel koude lucht blaast.

ONTDOOIFUNCTIE

• Wanneer er zich ijs op de warmtewisselaar van de buiten-unit vormt terwijl het toestel op VERWARMEN staat, zorgt een automatische ontdooier gedurende ongeveer 5 tot 10 minuten voor voldoende warmte om het ijs te ontdooien. Tijdens het ontdooien worden de binnen- en buitenventilatoren stopgezet.
• Na het ontdooien wordt het toestel automatisch weer op VERWARMEN gezet.

WARMTECAPACITEIT

• Het toestel gebruikt een warmtepomp die warmte aan de buitenlucht onttrekt en deze warmte naar de kamer brengt. De temperatuur van de buitenlucht heeft dus een grote invloed op de warmtecapaciteit.
• Als de warmtecapaciteit door lage buitentemperaturen te veel afneemt, dient u een extra verwarmingstoestel te gebruiken.
• Het verwarmen van de gehele kamer kan door de gedwongen luchtcirculatie enige tijd duren.

TIPS VOOR ENERGIEBESPARING

Hieronder staan enkele nuttige tips waarmee u bij het gebruik van uw airconditioner energie kunt besparen.

STEL DE JUISTE TEMPERATUUR IN

• Als u de thermostaat 1°C hoger instelt dan de gewenste temperatuur in de functie KOELEN en 2°C lager in de functie VERWARMEN, zal u ongeveer 10 procent energie besparen.
• Wanneer de thermostaat voor de functie KOELEN op een lagere temperatuur wordt ingesteld dan nodig, dan neemt het energieverbruik toe.

WEER DIRECT ZONLICHT EN VOORKOM TOCHT

• Als direct zonlicht wordt geweerd tijdens het koelen, bespaart u energie.
• Sluit vensters en deuren tijdens het koelen en verwarmen.

STEL DE LUCHTSTROOMRICHTING IN OM EEN OPTIMALE LUCHTCIRCULATIE TE VERKRIJGEN

HOUD DE FILTERS SCHOON OM EEN EFFICIËNTE WERKING TE VERKRIJGEN

MAAK OPTIMAAL GEBRUIK VAN DE SCHAKELKLOK

TREK DE STEKKER UIT HET STOPCONTACT WANNEER HET TOESTEL GEDURENDE LANGERE TIJD NIET WORDT GEBRUIKT

- De binnen-unit verbruikt een kleine hoeveelheid energie, zelfs wanneer het toestel is uitgeschakeld.

Trek de stekker uit het stopcontact of schakel de stroomonderbreker uit voordat u enige onderhoudswerkzaamheden uitvoert.

DE FILTERS REINIGEN

De luchtfilters dienen elke twee weken te worden gereinigd.

①Open het voorpaneel.
②Druk de luchtfilters iets omhoog om ze te ontgrendelen.
③Trek de luchtfilters omlaag en verwijder ze.

3 VERWIJDER HET ONTGEURINGSFILTER EN HET STOFOPVANGFILTER VAN DE LUCHTFILTERS

4 REINIG DE FILTERS

Verwijder stof met behulp van een stofzuiger. Als de filters vuil zijn, kunt u ze wassen met warm water en een mild reinigingsmiddel. Droog de filters in de schaduw voordat u ze terugplaatst.

5 PLAATS HET ONTGEURINGSFILTER EN HET STOFOPVANGFILTER TERUG
6 PLAATS DE FILTERS TERUG

① Plaats de filters in de oorspronkelijke stand terug.
②Sluit het voorpaneel.
③Druk het met de pijl aangegeven gedeelte van het paneel stevig aan om het paneel te vergrendelen.

TOESTEL EN AFSTANDSBEDIENING REINIGEN

• Reinig het toestel en de afstandsbediening met een zachte doek.
• Giet of mors er geen water op. Dit kan schokgevaar opleveren en de apparatuur beschadigen.
• Gebruik nooit heet water, verfverdunner, schuurmiddelen of agressieve oplosmiddelen.

ONDERHOUD NA SEIZOENSGEBRUIK

1 Zet het toestel in de ZELF-REINIGINGSFUNCTIE zodat het mechanisme volledig kan drogen.
2 Schakel het toestel uit en trek de stekker uit het stopcontact. Als u een stroomonderbreker alleen voor de airconditioner heeft, kunt u die uitschakelen.
3 Reinig de filters en plaats ze terug.

ONDERHOUD VOOR SEIZOENSGEBRUIK

1 Controleer of de luchtfilters schoon zijn.
2 Controleer of er geen obstructies in de luchtinlaat en luchtuitlaat zitten.
3 Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controleer of het nog goed is bevestigd.

REINIGEN VAN HET ONTGEURINGSFILTER (GROEN)

Het filter moet om de 3 \~ 6 maanden worden schoongemaakt.

Filterstop

1 VERWIJDER DE LUCHTFILTERS
2 REINIG HET ONTGEURINGSFILTER

1 Verwijder het ontgeuringsfilter van de lucht-filters.

2 Drenk het ontgeuringsfilter in een zachte detergentoplossing gedurende 10 tot 20 minuten.

Spoel het filter overvloedig af met water en laat het volledig drogen in het zonlicht.

3 Plaats het schoongemaakte ontgeuringsfilter onder de filterstoppen op de luchtfilters.

3 PLAATS DE LUCHTFILTERS TERUG

OPMERKING:

- Vervanging is noodzakelijk om de 3 jaar, aangezien het ontgeuringseffect afneemt. Nieuwe filters zijn verkrijgbaar bij uw dichtstbijzijnde dealer.

Vervangingsfilter: Type AZ-F910C

VERVANGING VAN HET STOFOPVANGFILTER (GRIJS)

Het filter moet worden vervangen om de 3 \~ 6 maanden.

Filterstop

1 VERWIJDER DE LUCHTFILTERS
2 VERVANG HET STOFOPVANGFILTER

1 Verwijder het oude stofopvangfilter van de luchtfilters.

2 Plaats het nieuwe stofopvangfilter met de zwarte kant naar boven onder de filtersstoppen op de luchtfilters.

3 PLAATS DE LUCHTFILTERS TERUG

OPMERKING:

- Een vervuild stofopvangfilter kan niet worden gewassen en hergebruikt. De nieuwe filters zijn verkrijgbaar bij uw dichtstbijzijnde dealer.

Vervangingsfilter: Type AZ-F900C

VOORDAT U DE STORINGSDIENST BELT

Onderstaande verschijnselen duiden niet op een defect aan het toestel.

HET TOESTEL WERKT NIETHet toestel werkt niet wanneer het direct nadat het is uitgeschakeld weer wordt ingeschakeld. Het toestel werkt evenmin direct nadat de functie is gewijzigd. Dit om interne mechanismen te beschermen. Wacht 3 minuten voordat u het toestel bedient.	SUIZENDE GELUIDENHet zachte, suizende geluid is het geluid van de koelstof die door het toestel stroomt.
	WATERDAMPENIn de functies KOELEN en DROGEN zijn soms wat waterdampen bij de luchtuitlaat zichtbaar, wat wordt veroorzaakt door het verschil tussen de kamertemperatuur en de temperatuur van de lucht die door het toestel wordt uitgeblazen.In de functie VERWARMEN kunnen tijdens het ontdooien soms wat waterdampen worden uitgestoten.
HET TOESTEL BLAAST GEEN WARME LUCHTHet toestel is bezig met voorverwarmen of ontdooien.
GEURTJESEr kunnen geurtjes van tapijten en meubelen worden opgezogen, die daarna weer worden uitgeblazen, evenals de geur van de onderdelen van de airconditioner.
KRAKENDE GELUIDENHet kan voorkomen dat het toestel krakende geluiden produceert. Dit geluid ontstaat door wrijving van het voorpaneel of andere componenten die uitzetten door temperatuurwijzigingen.	DE BUITEN-UNIT STOPT NIETNa het stopzetten van de bediening zal de ventilator van de buiten-unit gedurende ongeveer een minuut draaien om de unit af te koelen.
EEN ZACHT ZOEMGELUIDit is het geluid dat u hoort wanneer het toestel ionenclusters genereert.	DE LUCHTUITLAAT VAN DE PLASMA-CLUSTER GEEFT EEN GEUR AFDit is de geur van ozon, afkomstig van de ionisator. De ozonconcentratie is zeer laag en heeft geen negatieve invloed op uw gezondheid. De in de lucht vrijgekomen ozon zal snel afbreken en de ozonconcentratie in de kamer zal niet oplopen.
Tijdens de AUTOMATISCHE PLASMACLUSTERBEDIENING werkt de airconditioner in de LUCHT-VERFRISSINGSFUNCTIE, zelfs wanneer er geur in de kamer aanwezig is.Wanneer bijvoorbeeld de kamer vol tabaksrook hangt voordat de airconditioner wordt ingeschakeld, kan het zijn dat de GEURSENSOR niet reageert.

Controleer onderstaande punten wanneer het toestel niet naar behoren functioneert.

WANNEER HET TOESTEL NIET FUNCTIONEERT

Controleer of de stroomonderbreker is geactiveerd of de zekering is gesprongen.

ALS HET TOESTEL DE KAMER NIET VOLDOENDE KOELT (OF VERWARMT)
Controleer de filters. Indien vuil, reinigen.	Controleer de luchtinlaat en de luchtuitlaat van de buiten-unit op obstructies.	Controleer of de thermostaat op de juiste stand is ingesteld.
Controleer of ramen en deuren goed gesloten zijn.	Een groot aantal mensen in de kamer kan er de oorzaak van zijn dat de gewenste temperatuur niet bereikt wordt.	Controleer de kamer op de aanwezigheid van toestellen die warmte kunnen afgeven.

ALS HET TOESTEL NIET FUNCTIONEERT WANNEER HET TOESTEL GEEN SIGNALEN VAN DE AFSTANDSBEDIENING ONTVANGT
Controleer of de batterijen van de afstandsbediening leeg zijn.	Probeer het signaal opnieuw te verzenden door de afstandsbediening goed op het ontvangstvenster van het toestel te richten.	Controleer of de batterijen met de polen in de juiste richting in de afstandsbediening zijn gelegd.

Neem contact op met de onderhoudsdienst wanneer het BEDRIJF-indicator, het TIMER-indicator en de TEMPERATUURINDICATOR op het indicatorpaneel knipperen.
