GEBRUIKSAANWIJZING Origo 4300 DOMETIC

Gebruiksaanwijzing 68

IT

Lees deze gezebruiksaanwijzing zorgvuldig door voordat u het toestel installeert en inschakelt en bewaar deze op een veilige plek. Als het toestel worden doorgegeven aan een andere persoon,要去 ook deze gezebruiksaanwijzing worden overhandigd.

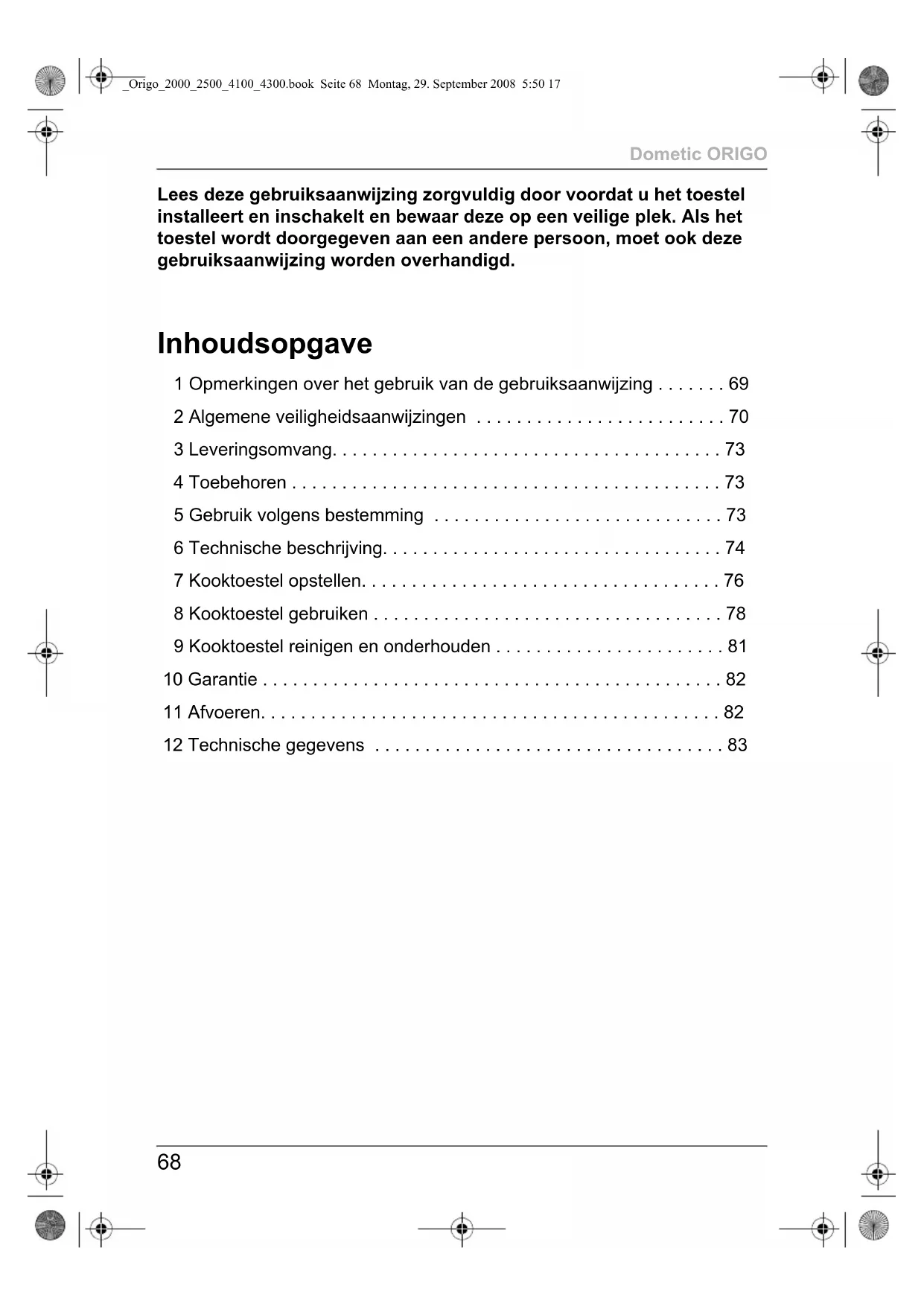

Inhoudsopgave

1Opmerkingen over het gebruik van de gebruiksaanwijzing. 69
2 Algemene veiligheidsaanwijzingen 70
3 Leveringsomvang. 73
4 Toebehoren 73
5 Gebruik volgens bestemming 73
6 Technische beschrijving. 74
7 Kooktoestel opstellen. 76
8 Kooktoestel gebruiken 78
9 Kooktoestel reinigen en onderhoden 81
10 Garantie 82
11 Afvoeren. 82
12 Technische gegevens 83

Dometic ORIGO Opmerkingen over het gebruik van de gebruiksaanwijzing

1 Opmerkingen over het gebruik van de gebruiksaanwijzing

Waarschuwing!

Veiligheidsinstructie: het Niet in acht nemen hiervan kan materièle schade en lichamelijk letsel tot gevolg hebben.

Waarschuwing!

Veiligheidsinstrumentie: het Niet in acht nemen hiervan kan materièle schade tot gevolg hebben en de werkking van het toestel beperken.

Waarschuwing!

Veiligheidsinstructie, wijst op geziven met betrekking tot elektrische stroom of elektrische spanning: het Niet in acht nemen hiervan kan materièle schade en lichamelijk letsel tot gevolg hebben en de werkung van het toestel beperken.

Instructie

Aanvullende informatatie voor het bedieren van het toestel.

Handeling: dit symbol geeft aan dat u垦s要去 doen. De vereiste handelingen worden stap voor stap beschreiben.

Dit symbol beschrijft het resultaat van een handeling.

afb. 1 5, pagina 3: deze aanduiding wijst u op een element in een afbeeling, in dit voorbeeld op „positie 5 in afbeeling 1 op pagina 3".

Neem ook de volgende verilgheidsinstructies in acht.

2 Algemene veiligheidsaanwijzingen

De fabrikant kan nicht aansprakelijk gesteld worden voor schade veroorzaakt door:

• montage-of aansluitfouten
• beschadigingen aan het toestel door mechanische invloeden en overspanningen,
• veranderingen aan het toestel zonder uitdrukkelijke toestemming van de fabrikant,
• gelebruik voor andere dan de in de handleiding beschreiben toepassingen.

Neem de volgende algemene veiligheidsaanwijzingen in acht als u elektrische toestellen gebrukt om u te beschermen gegen:

• elektrische schok
  brandgevaar
  letsel

2.1 Algemene veiligheid

• Gebruik uitsluitend spiritus. Gebruik geen andere brandstoffen zoals benzine, diesel, methanol, propaan of aanmaakvloeistof voor houtskool.
• Gevaar voor verstikking! Voordat u het toestel in gebruik neemt, dient u voor voldoende ventilatie in de ruimte te zorgen.
• Zorg ervoor dat er een brandblusser van klasse A (voor spiritusbrand) in de buurt klaarstaat.
  Laat de brandblusser regelmatig controleren door gekwalificeerde Personen.
• Personen die nicht over de lichamelijke, sensorische of geestelijkke vaardigheden beschikken om het toestel veilig te gebruiken mogen het toestel Niet bedieren zonder toezicht van een verantwoordelijkke volwassen persoon.
• Elektrische toestellen zijn geen spellegood Houd elektrische toestellen buiten het bereik van kinderen of zwakbegaafde Personen. Laat hem de toestellen nicht gebruiken zonder toezicht.

Dometic ORIGO Algemene veiligheidsaanwijzingen

• Gebruik het kooktoestel alleen volgens de bestemming.

Enkel Domatic ORIGO spiritus-/elektrische kooktoestellen 2500 en 4300

• Zorg ervoor dat er een brandblusser van klasse B-1 (voor elektrische brand) in de buurt klaarstaat. Laat de brandblusser regelmatig controleren door gekwalificierde Personen.
• Verbreek als tijd de stroomtoevoer als u het toestel gebruikt.
• Onderhouds- en reparatiewerkzaamheden mogen alleer worden uitgevoerd door gekwalificeerde Personen die vertrouwd� met de risico's en de relevante richtlijnen.
• Informeer u over het uitschakelen van de stroomonderbreker of zekering in geval van nood.

2.2 Veiligheidsmaatregelen bij het gebruik van spiritus

• Houd ontvlambare stoffen uit de buurt van verwarmings- en kooktoestellen en andere Licht- en warmtebronnen.
• Bewaar spiritus uitsluitend in geschikte verpakkingen en op voldoende afstand van het kooktoestel.
• Verwijder alle vonk- of vuurbronnen opplaatsen waar de spiritus worden opgeslagen of bevuld.
  Vul de tanks nooit verwijl deze zich nog in het kooktoestel bevinden. Giet nooit brandstof door de pitoppeningen aan de bovenzijde van het kooktoestel (afb. 1, pag. 2).
• Overtollige, gemorste spiritus en hete voorwerpen+kennen ernstige brandwonden veroorzaken.
• Spiritus brandt met een vrijwel onzichtbare vlam, zodat er groteschade kan ontstaan voordat u het gevaar herkend.

Algemene veiligheidsaanwijzingen Dometic ORIGO

• Wis gemorste spiritus meteen af om ongecontroleerd vuur te voorkomen.
• Rook nicht als u de spiritus gebrukt of als u het kooktoestel bediend.
  Vul de tank enkel tot het maximale volume. Spiritus zet uit in de tank als deze verwarmd. Overstromende spiritus kan oncontroleerbaar vuur in het kooktoestel veroorzaken.

2.3 Het toestel veilig bedieren

• Gebruik Lange lucifers of een lange aansteker om de pit aan te steken.
  Als de pit is aangestoken dient u uw hand snel weg te trekken.
• Draag geschikte kleding als u het kooktoestel gekruikt. Draag geen loshangende kledingstukken die vuur konnen vatten.

• Laat het kooktoestel afkoelen tot de omgevingstemperatuur voordat u hem aanraakt met blote handen.
• Houd de ruimte om het kooktoestel en de onderdelen vrij van vet, alcoholische vloeistoffen, kunststoffen of ontvlambare doeken (bijvoorbeeld gordijnen, vaatdoeken, keukenmachines).
• Gebruik alleen potten en pannen met een maximale diameter van 23 cm.
• Zorg ervoor dat de potten en pannen veilig staan. Het gebruik van panhoulders worden aanbevolen (afb. 2, paging 2, toebehoren).
• Wees voorzichtig als u vet of olie verwarmd. Vet en olie kuren vuur vatten als deze bloatstaan aan grote hitte.
• Gebruik alleen droge pannenlappen om stoomvorming te voorkomen. Gebruik geen handdoeken of dergelijkke inplaats van pannenlappen, aangezien deze vlam hunnen vatten.
• Laat het kooktoestel nooit onbeheerd als u kookt. Overkokende pannen können rook en brand veroorzaken.
• Schakel de branderknuppen (afb. 2 1, paging 2)uit voordat u de pan verwijderd.
• Gebruik het kooktoestel zich om de ruimte te verwarmen.

• Enkel Domatic Origo 2500 en 4300: Gebruik de spiritus- en elektrische pitten Niet tegelijkkertijd om te voorkomen dat het toestel oververhit raakt en het verwarmingselement vernietigt.
  Enkel Domatic Origo 2500 en 4300: Het gebruik van elektrische pitten op een hoge stand zonder een gemulde pan kan het kooktoestel beschadigen.

3 Leveringsomvang

Kooktoestel
1 pakking per tank

4 Toebehoren

Beschrijving Artikelnr.

2000 2500 4100 4300

Glasdeksel 388025383 388025382

Panhouder 958148101 958148101

Snijplank 388015400 388015870 388006801 388008270

5 Gebruik volgens bestemming

De Dometic ORIGO kooktoestellen zijn ontworpen voor het gebruik in voertuigen en boten.

6 Technische beschrijving

6.1 Werking

Het kooktoestel is gemaakt van roestvrij staal en maakt gebruikt van het absorptieprincipe. De tank heeft een volume van 1,2 l. Als brandstof wordt spiritus gebruikt.

Spiritus worden geabsorbeerd in nicht ontvlambaar materiaal in de tank. Het toestel is Niet uitgerust met een brandstofventiel of brandstofleidingen, die kurenlekken, of met andere dergelijkke componenten die regelmatig moeten worden onderhoden.

De Dometic ORIGO spiritus-/elektrische kooktoestellen 2500 en 4300 zijn uitgerust met een 230V verwarmingselement. Als alternatif können de toestellen worden gebruikt met spiritus of 230V .

6.2 Specificatie voor toestelvarianten

Er zijn verschillendeuitvoeringen van het kooktoestelverkrijgbaar.

2000 en 2500: met één pit
4100 en 4300: met twee pitten
- 2500 en 4300: extra verwarmingselement voor alternatif gebruik op 230 V stroomnetten

Voor de variant van uw toestel, zie het artikelnummer op het typeplaatje.

Dometic ORIGO Technische beschrijving

6.3 Bedieningselementen

Bedieningselementen voor het gebruik met spiritus (afb. 2, pag. 2):

Nr. Beschrijving

1 Knop, traploos in te stelen

• knop volledig maar rechts gedraaid: pit gesloten

• knop volledig maar links gedraaid: pit geopend

2 Panhouder (toebehoren)

Bedieningselementen voor gebruik op 230 V stroomnet (afb. 3, pag. 2)
(Dometic ORIGO 2500 and 4300)

Nr. Symboo Beschrijving

1 Vermogen-LEDs
2 + Verhoogt het vermogen van het verwarmingselement
In combinatie met de knop, het verwarmingselement inschakelen
3 - Verlaagt het vermogen van het verwarmingselement
4 Inschakelen van het verwarmingselement als de knop "+" voor 10 s worden ingedrukt
50 Uitschakelen het verwarmingselement

Kooktoestel opstellen Domatic ORIGO

7 Kooktoestel opstellen

U kunt het kooktoestel op het aanrecht in uw keukenplaatsen.

7.1 Installatieplaats kiezen

Bij hetkiezen van de installmentieplaats dient u de volgende aanwijzingen in acht te nemen:

• Kies een goed geventileerde plaatsvoor het toestel.
• Voorkom,tocht op de installmentieplaats.

Als u het kooktoestel in een open stuurhutplaatst of in een andere open ruimte breng dan een extra windschem aan.

• Gebruik het toestel Niet in een explosiegevaarlijke ruimte.

7.2 Het kooktoestel installeren

Waarschuwing - Gevaar voor beschadiging van het toestell! Voordat u gaten gaat boren, contrôleert u eerst of er geen elektrische kabels of andere voertuigonderdelen konnen worden beschadigd door boren, zagen of vullen.

Snij een vierkant gat in het aanrecht (voor afmetingen, die de tabel hieronder):

Model Afmetingen in mm

2000 345 x 320

2500 345 x 320

4100575x320

4300575×320

Open de bovenzijde en verwijder de tanks.
Plaats het kooktoestel in het midden van de uitsnijding.
Markeer de boorgaten.

Gebruik de boorgaten aan de rand van het kooktoestel als sjabloon.

Boor de gaten in het aanrecht op de markeringen.
Bevestig het kooktoestel door schroeven met platte koppen door elk boorgat in de rand te schroeven.

Domatic ORIGO Kooktoestel opstellen

Plaats een brandblusser van klasse B-1 in de buurt.

7.3 Het kooktoestel elektrisch aansluiten (Enkel Domatic ORIGO 2500 en 4300)

Let op! Gevaar voor letsel!

Het kooktoestel mag alleen worden aangesloten door een gekwalificierde specialist.

De volgende informatatie is bedoeld voor elektromonteurs die vertrouwd zijn met de richtlijnen en de verilgheidsmaatregelen die要去en worden genomen.

Neem de volgende veiligheidsaanwijzingen in acht voor de elektrische aansluitingen:

Waarschuwing, risico van kortsluiting!

Gebruik alleen geaarde aansluitingen die zich beveiligd door stroomonderbrekers voor reststroom.

• Gebruik kabelgoten en buizen als u de kabels door metalen wanden of andere wanden met scherpe randen voert.
• Leg geen losse of gebogen kabel naast elektrisch geleidend materiaal (metaal).
  Maak de kabels goed vast.
• Trek nicht aan de kabels.
• Leg de kabels zo dat men er nicht over kan struikelen of dat ze können worden beschadigd.

Sluit het kooktoestel aan op het stroomnet volgens het label op het toestel. De zwarte L1-draad is een Niet geaarde geleider.
Maak de kabel vast met een klem.

8 Kooktoestel gebruiken

8.1 Spiritus vullen

Let op! Gevaar voor letsel!

Giet nooit brandstof door de pitopingen aan de bovenzijde van het kooktoestel (afb. 1, pag. 2).

Overtollige, gemorste spiritus en hete voorwerpen konnen ernstige brandwonden veroorzaken.

Controller of alle pitten zijn uitgeschakeld:

• gebruik met spiritus: schuif de knop helemaal maar rechts
• gebruik met 230 V-voeding (enkel 2500 en 4300): schakel deverwarmingselementen uit

Zorg ervoor dat het kooktoestel is afgekoeld tot kamertemperatuur.
Indien aanwezig verwijdert u de snijplank of tilt het glazen deksel op (beide toebehoren).
Trek het veerslotje maar voren (afb. 4, pag. 3) en til de bovenzijde van het kooktoestel op.
Controller de tankopening op vuur of gloeien.
Haal de tank eruit.
Kantel de tank omlaag (afb. 5, pag. 3).
Vul de spiritus door het draadgaas in de opening van de tanks. Het maximale volume per tank mag nicht worden overschreden 1,2 I.
Controller het brandstofpeil door de tank verticaal op te tillen (afb. 6, pag. 3).

Houd hem gedurende 20 s in deze positie en controllerer of hij Niet te vol is. Bovendien kurz u als de tank per ongeluk teveel bevuld is de overtollige brandstof verwijderen.

Het maximale brandstofpeil is bereikt als de brandstof te zien is aan de onderzijde van de opening.

Opmerking

Het kooktoestel werkt ook als de tank nicht is gevuld tot het maximale volume.

Veeg eventueel gemorste spiritus van de buitenkant van de tank.

Domatic ORIGO Kooktoestel gebruiken

Plaats de tank weer terug.
Sluit de bovenzijde van het kooktoestel met het veerslotje.

8.2 Het kooktoestel aansteken

Let op! Gevaar voor letsel!

Gebruik lange lucifers of een lange aansteker om de pit aan te steken.

Als de pit is aangestoken dient u uw hand snel weg te trekken.

Schuif de knop helemaal maar links.
De pit is geopend.

Steek het kooktoestel aan door een lange lucifer of een lange aansteker gegen de pitopening te houden (afb. 7, pag. 4).
Stel de vlam zo in dat hij Niet over de rand van de pan komt.
Stel het gewenste vermogen in met de knop.

Opmerking

Als het kooktoestel nog Niet is afgekoeld van het vorige gebruik, kan de pit ontsteken maar meteen weeer uitgaan. In dat geval blaast u lucht in de pitopening om de stoom te verwijderen.

Vervolgens steckt u het kooktoestel aan zoals hierboven beschreiben.

8.3 Vlam doven

Schuif de knop helemaal maar rechts.
De pit is gesloten.
Wacht ongeveer vijf seconden.
Schuif de knop—helemaalaar links om er zeker van te zich dat de vlam is gedoofd.
De pit is geopend.
Schuif de knop helemaal maar rechts.
De pit is gesloten.

Kooktoestel gebruiken Domatic ORIGO

8.4 Verwarmingselement gebruiken (Enkel Domatic ORIGO 2500 en 4300)

Let op!
Gebruik de spiritus- en elektrische pitten nicht tegelijkertijd om te voorkomen dat het toestel oververhit raakt en het verwarmingselement vermietigt.

Indien aanwezig verwijdert u de snijplank of tilt het glazen deksel op (beide toebehoren).

Opmerking Voor uw veiligheid verbreekt het toestel de stroomtoevoer als u de snijplank staat of het glazen deksel sluit (beide toebehoren).

Om het verwarmingselement in te schakelen duwt u de knop „Om" en binnen 10 s op de knop ^ 其
Stel het gewenste vermogen in met de knappen ^+ en -

Het vermogen worden ingesteld in vrij niveaus die worden aangegeven door de LEDs (zie de tabel hieronder).

Door op de knappen te drukken verandert het ingestelde vermogen met een niveau, door de knappen ingedrukt te houden worden deinstilling meteer dan een niveau gewijzigd.

Om het verwarmingselement uit te schakelen drukt u op de knop maar het „0“-symbool.
Laat het kooktoestel afkoelen tot kamertemperatuur voordat u de snijplank erop staat of het glazen deksel sluit (beide toebehoren).

Dometic ORIGO Kooktoestel reinigen en onderhoden

8.5 Tank afldichten met pakking

Om te voorkomen dat de spiritus verdampt worden de pitten met een rubberen pakking afgesloten als het kooktoestel voor langerearend zich wordt gezruikt.

Zorg ervoor dat het kooktoestel is afgekoeld tot kamertemperatuur.
Indien aanwezig verwijdert u de snijplank of tilt het glazen deksel op (beide toebehoren).
Trek het veerslotje maar voren (afb. 4, pag. 3) en til de bovenzijde van het kooktoestel op.
Plaats de pakking over de tankopening.
Sluit de bovenzijde van het kooktoestel met het veerslotje.

Opmerking Verwijder de pakking voordat u het kooktoestel gaat gebruiken.

9 Kooktoestel reinigen en onderhoden

Let op
Gebruik geen scherpe of harde voorwerpen voor de reiniging.
Deze können het toestel beschadigen.

Verwijder het rooster van de bovenzijde van het kooktoestel. Daarvoorschuift u de borgveeruit de opening en tilt het rooster op (afb. 8, pag. 4).
Reinig de bovenzijde van het kooktoestel. Verwijder vooral het vastzittende vet en de aangekoeke olie.
Enkel 2500 en 4300: Til het verwarmingselement op tot u waarstand voelt. Reinig het kooktoestel onder het verwarmingselement.

Garantie Domatic ORIGO

10 Garantie

De wettelijk garantiperiode is van toepassing. Als het product defect is, wandt u zich tot het filial van de fabrikant in uw land (adressen zie城县kant van de handleiding) of tot uw specialzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

11 Afvoeren

Laat het verpakkingsmaterialiaal indien möglichk recyclen.

Als u het toestel definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw specialzaak waar de betreffende afvoervoorschriften.

Dometic ORIGO Technische gegevens

	Dometic ORIGO kooktoestel
	2000 2500
Artikelnr.: 958140801 958141711
Aantal pitten: 1
Brandtijd: ongeveer 4,5aar
Vermogen van de brander: 2000 W
Vermogen van het verwarmingselement:	- 1150 W
Kooktijd voor 1 l water: 10 min
Tankvolum: 1,2 l
Afmetingen (I x b x h):	396 x 377 x 150 mm
Gewicht: 5,8 kg	6,2 kg

	Dometic ORIGO kooktoestel
	4100 4300
Artikelnr.: 958141401 958143411
Aantal pitten: 2
Brandtijd: ongeveer 4,5aar
Vermogen van de brander: 2000	W
Vermogen van het verwarmingselement:	-	1150 W/element
Kooktijd voor 1 l water: 10 min
Tankvolum: 1,2l
Afmetingen (I x b x h):	623 x 377 x 150 mm
Gewicht:	8 kg	9,9 kg

Wijzigingen, technische verbeteringen en voorradigheid voorbehouden.
