KÄYTTÖOHJE Origo 4300 DOMETIC

Sprii- ja sprii-/sähkökeitin

Käyttoohje 101

SV

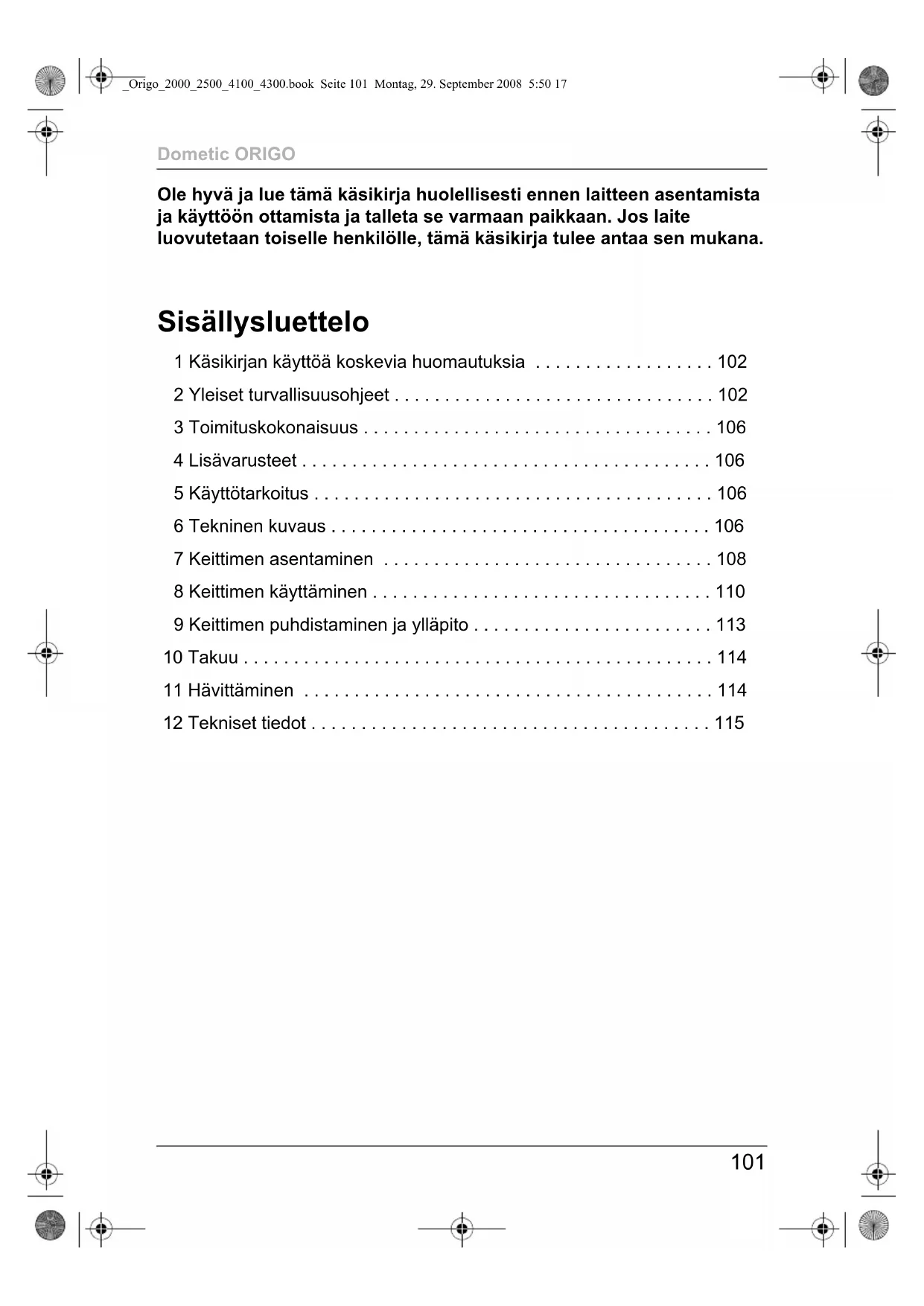

Ole hyvä ja lue tämä käsikirja huolellisesti ennen laitteen asentamista ja käyttoën ottamista ja talleta se varmaan paikkaan. Jos laite luovutetaan toiselle henkilolle, tämä käsikirja tulee antaa sen mukana.

Sisallysluettelo

1 Käskirjan käyttoa koskevia huomautuksia 102
2Yleiseturvallisuusohjeet 102
3Toimituskokonaisuus 106
4 Lisavarusteet 106
5Kayttotarkoitus 106
6 Tekninen kuvaus 106
7 Keittimen asentaminen 108
8 Keittimen kayttaminen 110
9 Keittimen puhdistaminen ja yllapito 113
10 Takuu 114
11Havittaminen 114
12 Tekniset tiedot 115

Käsikirjan käyttoa koskevia huomautuksia Domatic ORIGO

1 Käskirjan käyttoa koskevia huomautuksia

Huomio! Turvallisusuusohje: Noudattamatta jattaminen voi johtaa henkilottai materiaalivaaurioihin.

Huomio! Turvallisuusohje: Noudattamatta jattaminen voi johtaa materiaalivaurioihin ja Haitata laitteen toimintaa.

Huomio! Turvallisuusohje, joka viittaa sähkövirrasta ja -jännitteestä johtuviin vaaroihin: Noudattamatta jattäminen voi johtaa henkilö- tai materiaalivaurioihin ja Haitata laitteen toimintaa.

Ohje Laitteen käyttoa koskevia lisätietoja.

Menettely: Tämä symboli ilmaisee, etta sinun tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta.

Tämä symboli kuvailee menettelyn tuloksen.

kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tassä esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".

Noudata myös seuraavia turvallisuusohjeita.

2 Yleiset turvallisuusohjeet

Valmistaja ei ota mitään vastuuta seuraavista syistä johtuvista vaurioista:

• asennus- tai liitäntävirheet
• laitteeseen mekaanisen vaikutuksen tai ylijännitteen takia syntyneet vauriot,
• laitteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset,
• kayttö muuhun kuin kayttöhjeessa ilmoitettuun tarkoitukseen.

Domatic ORIGO Yleiset turvallisuusohjeet

Ole hyvä ja ota sahkölaitteita käyttaessäsi huomioon seuraavat turvallisuustiedot, jotka suojelevat:

Sahköiskulta
Tulipaloilta
Loukkaantumiselta

2.1 Yleinen turvallisuus

• Käytä vain denaturoitua spriitta. Alä käytä muita poltoaineita kuten bensiiniä, dieselia, metanolia, propaania tai sytytysnestettä.
• Tukehtumisvaara!
  Varmista ennen laitteen käynistämista, etta alue on riittävästi tuuletetti.
• Sijoita A-luokan sammutin (sprikeittimille) etäisyydelle, josta se voidaan tavoittaa.
  Varmista, etcä patevä henkilökunta tarkastaa sammuttimen saannöllisesti.
• Henkilöiden, joiden fyysinen, sensorinen tai henkinen kyvykkyys体系建设ä heita käytämästa tätä laitetta turvallisesti, eitulisi käyttaa sitä muutoin kuin vastuullisen aikuisen valyonnassa.
  Sahkolaitteet eivat ole leikkikaluja Pidä sahkolaitte lasten tai heikkokuntoisten henkilöiden ulottumattomissa. Alä anna heidän käyttaa laitteita ilman valvontaa.
• Käytä keitintä vain sen käytötarkoitukseen.

Yleiset turvallisuusohjeet Domatic ORIGO

Vain Dometic ORIGO sprii-/sähkökeitimet 2500 ja 4300

Sijoita B-1-luokan sommutin (sahkökeitimille) etäisyydelle, josta se voidaan tavoittaa. Varmista,itta pateva henkilökunta tarkastaa sammuttimen saannöllisesti.
- Irrota virransyöttö aina, kun teet laitteeseen liittyviä toitä.
- Kunnossapito- ja korjaustöitä saa suorittaa ainoastaan pätevä henkilökunta, joka tuntee työhön liittyvat riskit ja asiaankuuluvat säännokset.
- Selvitä itsellesi, miten katkaisin tai sulake kytketaän pois paälta hatatapauksessa.

2.2 Denaturoidun spriin käsittelyä koskevat turvatoimenpiteet

• Pidä sytyvät materiaalit kaukana lammitys- ja keittolaitteista ja muista valo- ja lampölähteista.
  Sailytä spriitta ainoastaan sopivissa astioissa riittavän kaukana keittimesta.
• Eliminoi kaikki kipinalähteet tai liekit alueilta, joilla spriitä sailytetaan tai taytetaan.
• Älä koskaan täytä kanistereita niiden ollessa yha paikallaan keittimessä. Älä koskaan kaada poltoainetta lieden ylapuolelta polttimen reikiin (kuva 1, sivulla 2).
• Ylitayttäminen, roiskunut sprii ja kuumat kappaleet voivat aiheuttaavakavia palovammoja.
  Denaturoitu spri palaa lahes nakymattomalla liekill, joten suuri vaurio voi syntya jo ennen kuin edes huomaat vaaraa.

• Pyyhi kaikki roiskunut sprii valittomasti pois hallitsemattoman palamisen estämiseksi.
• Älä tupakoi käsitetlessäsi spriitta tai käyttaessäsi keitinta.
• Täytä kanisteri vain maksimivetoisuuteen asti. Sprii laajenee lammetessän kanisterissa. Spriin ylitäytäminen voi johtaa hallitsemattomaan palamiseen keittimen sisällä.

2.3 Laitteen turvallinen käytäminen

• Käytä pitkiä tulitikkuja tai pitkiä sytyttimiä polttimen sytytämseen.
  Vedä katesi nopeasti pois heti, kun poltin sytty.
• Käytä keitintä käyttaessäsi asianmukaista vaatetusta.
  Alä käytä roikkuvia asusteita, jotka voivat syttyä palamaan.
• Anna keittimen jäahtyä ympäristön lampötilaan ennen kuin kosketat sitä paljain käsin.
• Pidä keitintä ympäröivä alue ja sisätilat vapaina rasvasta, eläinrasvasta, alkoholipitoisista aineista, muovista tai syttyvistä tekstiileista (esimerkiki verhot, pyyhkeet, keittiötarvikkeet).
• Käytä vain kattiloita ja pannuja, joiden maksimihalkaisija on 23 cm.
  Varmista ruokaa valmistaessasi, etta pannut ja kattilat ovat turvallisesti paikoillaan. On suositeltavaa kayttä kattilapidikkeitä (kuva 2 2, sivulla 2, lisävaruste).
• Ole varovainen kuumentaessasi rasvaa tai oljya. Rasva ja oljy syttyvat tulee, jos ne altistetaan suurelle kuumudelle.
• Käytä vain kuivia pannulappuja hóryn muodostumisen estämiseksi. Älä käytä pyyhkeitä tai vastaavia pannulappuina, koska ne voivat syttyä tuleen.
• Älä koskaan ruokaa laittaessasi jatä keitintä vaille valvontaa. Yli kiehuvat kattilat voivat synnyttä savua ja tulipaloja.
• Aseta polttimen säädin (kuva 2 1, sivulla 2).POIs-asentoon ennen kuin otat kattilan POIs.
• Alä kaytä keitinta ympäristön lammittamiseen.
  Vain Domatic Origo 2500 ja 4300: Alä koskaan käytä sprii -ja sähköpoltinta samanaikaisesti. Nain estät ylikuumenemisen, joka voi tuhota lämmityselementin.
  Vain Dometic Origo 2500 ja 4300: Sahkopoltinten käytäminen korkealla tehoasetuksella ilman täytta kattilaa voi vahingoittaa keitintä.

Toimituskokonaisuus Dometic ORIGO

3 Toimituskokonaisuus

Keithin
Tiiiviste per kanisteri

4 Lisävarusteet

Kuvaus Tuote nro

2000 2500 4100 4300

Lasikansi 388025383 388025382

Kattilapidike 958148101 958148101

Leikkuulauta 388015400 388015870 388006801 388008270

5 Kayttotarkoitus

Domatic ORIGO -keittimet on suunniteltu käytettäviksi ajoneuvoissa tai veneissä.

6 Tekninen kuvaus

6.1 Toiminta

Keitin on valmistetu ruostumattomasta teraksesta ja siinä sovelletaan imeytysperiaatetta. Kanisterin tilavuus on 1,2 I. Poltoaineena kaytetaa denaturoitua spritä.

Sprii imeytetään kanistereissa olevaan palamattomaan materiaaliin. Niissä ei ole ole varusteena poltoaineventtiä tai poltoainejohtimia, johin voi syntyä vuotoja tai muita vastaavia, säännöllista huoltoa vaativia componentteja.

Domatic ORIGO sprii-/sähkökeitimissä 2500 ja 4300 on varusteena 230V -lammityselementti. Niitä voidaan kayttä vaihtoehtoisesti spiillä tai 230V -jannitteellä.

Domatic ORIGO Tekninen kuvaus

6.2 Laitemuunnelmien spesifikaatiot

Saatavissa on erilaisia keitinmuunnelmia.

2000 ja 2500: yksipolttiminen yksikkö
4100 ja 4300: kaksipoltiminen yksikkö
- 2500 ja 4300: lisälammityselementti vaihtoehtoiseen käyttoön 230 V -jannitteellä

Laitteesi tyypin märirtlelemiseksi katso typpikilven tuotenumeroa.

6.3 Kayttolaitteet

Käytölatteet laitteen käytämiseen denaturoidulla spriillä (kuva 2, sivulla 2):

Nro Kuvaus

1 Säädin, portaattomasti saädettävä
- Säädin täysin oikealla: poltin kiinni
- Säädin täysin vasemmalla: poltin auki

2 Kattilapidike (lisävaruste)

Käytölaitteet laitteen käytämseen 230 V -jannitteellä (kuva 3, sivulla 2)

(Dometic ORIGO 2500 ja 4300)

Nro Symboli Kuvaus

1 Tehoasetuksen LED-valot
2 + Lämmityselementin tehoasetuksen suurentaminen
Yhdessä painikkeen "Ökanssa: Lämmityselementin pälle kytkeminen
3-Lammityselementin tehoasetuksen pienentaminen
4 Lämmityselementin sammuttaminen, kun painiketta "+" painetaan 10 s kuluessa
50 Lammityselementin sammuttaminen

7 Keittimen asentaminen

Voit sovittaa keittimen keittiösi poytatasoon.

7.1 Asennuspikan valitseminen

Noudata seuraavia ohjeita valitessasi asennuspaikkaa:

• Valitse laitteelle hyvin tuuletettu paikka.
  Välta vetoa asennuspaikassa.

Jos asennat keittimen avoimeen hyttiin tai muuhun avoimeen paikkaan, asenna lisätuulisujoja.

• Alä käytä laitetta tiloissa, joissa on vallitsee rajähdysvaara.

7.2 Keittimen asentaminen

Huomio - Laitteen vaurioitumisen vaara!

Varmista ennen reikien poraamista, etta poraaminen, sahaaminen ja vilaaminen ei vahingoita sahkoohtoja tai muita ajoneuvon osia.

Sahaa pöytātasoon nelikulmainen reikä (katso mitat seuraavasta taulukosta):

Malli Mitat millimetreina

2000345x320

2500345×320

4100575×320

4300575x320

Avaa kansi ja ota kanisterit pois.
Aseta keitin keskelle reikää.
Merkitse porauskohdat.

Käytä porattuja reikiä keittimen reunassa sapluunana.

Tee esiporaukset poytatasoon merkittyihin kohtiin.
Kiinnitä keitin ruuvaamalla litteakantaiset ruuvit kaikkien reunan reikien lapi.
Sijoita B-1-luokan sammutin etaisyydelle, josta se voidaan tavoittaa.

Domatic ORIGO Keittimen asentaminen

7.3 Keittimen sahköinen liittäminen (vain Domatic ORIGO 2500 ja 4300)

Huomio! Loukkaantumisvaara!
Vain pätevä erikoismies saa liittää keittimen.
Seuraavat tiedot on tarkoitettu teknikoille, jotka tuntevat sovellettavat ohjeet ja turvatoimenpiteet.

Noudata sahkoliitantöj tehtäess seuraavia turvallisuusohjeita:

Huomio, oikosulkuvaara!
Käytä aina maadoitettuja ja vikavirtakatkaisijoilla varustettuja
pistorasioita.
- Jos joudut vetämaän johtoja metalliseinien tai muiden terävreunaisten seinien lapi, käytä siihen vahinkojen estämiseksi lapivientikappaleita tai putkia.
- Alä aseta irrallisia tai taivutettuja johtoja sahköisesti johtavien materiaalien lahelle (metalli).
Kiinnitta johdot varmasti.
- Älä vedä johdoista.
- Aseta johdot siten, etta niihin ei voi kompastua ja ne eivat voi vaurioitua.

Liitä keitin verkkojännitteeseen, joka vastaa laitteessa olevaa merkkiä. Musta L1-johdin on maadoittamaton johdin.

Kiinnitä johto klemmarilla.

8 Keittimen käytäminen

8.1 Denaturoidun spiin tayttäminen

Huomio! Loukkaantumisvaara!

Alä koskaan kaada polttoainetta lieden ylapuolelta polttimen reikiin (kuva 1, sivulla 2).

Ylitäytäminen, roiskunut sprii ja kuumat kappaleet voivat aiheuttaavakavia palovammoja.

Varmista, etta kaikki polttimet ovat pois päältä:

• käytö denaturoidulla spriillä: liu'uta saadin täysin oikealle
• käytö 230 v -jännitteellä (vain 2500 ja 4300): lämmityselementtien sammuttaminen

Varmista, etta keitin on jähtynyt huonelampötilaan.
Jos sellainen on käytössä, poista leikkuulauta tai nosta lasikansi (molemmat lisävarusteita).
Vedä sappea eteenpän (kuva 4, sivulla 3) ja nosta keittimen kanta.
Tarkista kanisterin aukko ja varmista, etta siina ei nay liekka tai hehkua.
Ota kanisteri ulos.
Pidä kanisteria alas kallistettuna (kuva 5, sivulla 3).
Täytä denaturoitua spriitta kanisterin aukon lankaverkon lapi. Maksimitilavuus per kanisteri ei saa ylittä 1,2 litraa.
Tarkasta poltoaineen määrä käantämällä kanisteri pystysuoraan (kuva 6, sivulla 3).

Pidä se tassä asennossa 20 s varmistaaksesi, etta sitä ei ole ylitäytetty. Lisäksi paaset nain vahingossa sattunen ylitäytämisen yhteydessä eroon ylimääraisestä poltoaineesta.

Poltoainee maksimitaso on saavutetu, kun poltoaine nikyy aukon alareunassa.

Huomautus

Keitin toimii, vaikka kanisteria ei ole taytety maksimimaaaräan.

Pyyhi mahdollisesti roiskunjut sprii kanisterin ulkopuolelta.

Domatic ORIGO Keittimen käytäminen

Aseta kanisteri paikalleen.
Sulje keittimen kansi ja varmista se sapillä.

8.2 Keittimen sytyttäminen

Huomio! Loukkaantumisvaara!

Käytä polttimen sytyttämiseen pitkä tulitikkuja tai sytytimiä.

Vedä katesi nopeasti pois heti, kun poltin syttyy.

Liu'uta saadin kokonaan vasemmalle.
Poltin on auki.

Sytytä keitin asettamalla pitkä tulitikku tai pitkä sytytin polttimen aukkoon (kuva 7, sivulla 4).
Säädä liekki siten, että se ei ylety kattilan reunan yli.
Valitse haluttu tehoasetus saatimen avulla.

Huomautus

Jos keitin ei ole jäahtynyt edellisestä käytösta, poltin saattaa syttyä mutta sammua valittomästi. Puhalla tassā tapauksessa ilmaa polittimen aukkoon hóyryn hajottamiseksi.

Sytytä keitin myöhemmin yllä kuvatulla ravalla.

8.3 Liekin sammuttaminen

Liu'uta saadin kokonaan oikealle.
Poltin on kiinni.

Odota noin viisi sekuntia.
Liu'uta saadin kokonaan vasemmalle varmistaaksesi, etta liekki on sammunut.
✓Poltin on auki.
Liu'uta saadin kokonaan oikealle.
Poltin on kiinni.

Keittimen käytäminen Domic ORIGO

8.4 Lämmityselementin käytäminen (vain Domatic ORIGO 2500 ja 4300)

Huomio!
Älä koskaan käytä sprii -ja sahköpoltinta samanaikaisesti. Nain estät ylikuumenemisen, joka voi tuhota lammityelementin.

Jos sellainen on käytössä, poista leikkuulauta tai nosta lasikansi (molemmat lisävarusteita).

Huomautus
Turvallisuutesi vuoksi keitin katkaisee verkkojannitteen, jos asetat leikkuulaudan paikalleen tai suljet lasikannen (molemmat lisavarusteita).

Lämmityselementin kytkemiseksi pälle paina painiketta "O" ja 10 s sisällä painiketta "+"
Valitse haluttu tehoasetus painikkeilla "+" ja "-".

Teho on saadettavissä viisiportaisesti ja se osoitetaan LED-valoilla (kts. alla oleva taulukko).

LED (kuva 3 1, sivulla 2)

Tehoasetus

Yksikään LED-valo ei pala lämmityselementti on pois päältä

LED 1 palaa 20%

LED 1 ja LED 2 palavat 40%

LED 2 palaa 60%

LED 2 ja LED 3 palavat 80%

LED 3 palaa 100%

Painikkeiden painaminen muuttaa tehoasetusta yhden portaan,
painikkeiden pitäminen painettuina muuttaa tehoasetusta enemmän kuin
yhden portaan.

Lämmityselementin kytkemiseksi pois päältä paina "0"-symbolia.
Anna keittimen jähtyä huonelampötilaan ennen kuin asetat leikkuulaudan paikalleen tai suljet lasikannen (molemmat lisävarusteita).

Domatic ORIGO Keittimen puhdistaminen ja yllapito

8.5 Kanisterin peittäminen tiivisteellä

Denaturoidun spiin hairtumisen estämiseksi polttimet peitetään kumisilla tiivisteillä, jos keitintä ei käytetä pitkään aikaan.

Varmista, etta keitin on jähtynyt huonelampötilaan.
Jos sellainen on käytössä, poista leikkuulauta tai nosta lasikansi (molemmat lisävarusteita).
Vedä sappea eteenpän (kuva 4, sivulla 3) ja nosta keittimen kanta.
Aseta tiiviste kanisterin aukon paallee.
Sulje keittimen kansi ja varmista se sapilla.

Huomautus

Poista tiivisteet ennen keittimen käyttemista.

9 Keittimen puhdistaminen ja ylläpito

Huomio

Alä käytä puhdistamiseen teräviä tai kovia esineitä, koska se voi vahingoittaa laitetta.

Ota rtilä pois keittimen paälä. Liu'uta tata varten pidätin pois reliasta ja nosta rtilä (kuva 8, sivulla 4).
▶ Puhdista keittimen ylapinta. Poista erityisesti tahmea rasva ja oljy.
Vain 2500 ja 4300: Nosta lammityselementtiä, kunnes tunnet vastuksen. Puhdista keitin lammityselementin alta.

Takuu Domatic ORIGO

10 Takuu

Laitetta koskee lakisäateinen takuuaaika. Jos tuote sattuu olemaan viallinen, känny maasi valmistajan toimipisteen puoleen (osoitteet käyttoohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukasittelya varten laheta mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa nagyy OSTPAIVA,
  valitusperuste tai vikakuvaus.

11 Havittäminen

Vie pakkaismateriaali mahdollisuuksien mukaan vastaavan kierratysjatteen joukkoon.

Jos poistat laitteen lopullisesti käytösta, ota selvää laitteen havittämista koskevista märäyksista lahimmässäkierratyskeskuksessa tai kauppiaasi luona.

Domatic ORIGO Tekniset tiedot

12 Tekniset tiedot

	Domatic ORIGO -keitin
	2000 2500
Tuote nro: 958140801 95814171
Poltinten määrä: 1
Palamisen kesto: noin 4,5 h
Polttimen teho: 2000 W
Lämmityselementin teho: – 1150 W
Keittoaika 1 litralle vettä: 10 min
Kanisterin tilavuus: 1,2 l
Mitat (P x L x K):	396 x 377 x 150 mm
Paino:	5,8 kg	6,2 kg

	Dometic ORIGO -keitin
	4100 4300
Tuote nro: 958141401 95814341
Poltinten määrä: 2
Palamisen kesto: noin 4,5 h
Polttimen teho: 2000 W
Lämmityselementin teho: -	1150 W/elementti
Keittoaika 1 litralle vettä: 10 min
Kanisterin tilavuus: 1,2 l
Mitat (P x L x K):	623 x 377 x 150 mm
Paino:	8 kg	9,9 kg

Oikeus muunnelmiin, teknisiin parannuksiin ja toimitusoptioihin pidatetään.
