GEBRUIKSAANWIJZING FSC 2.0Q Fein

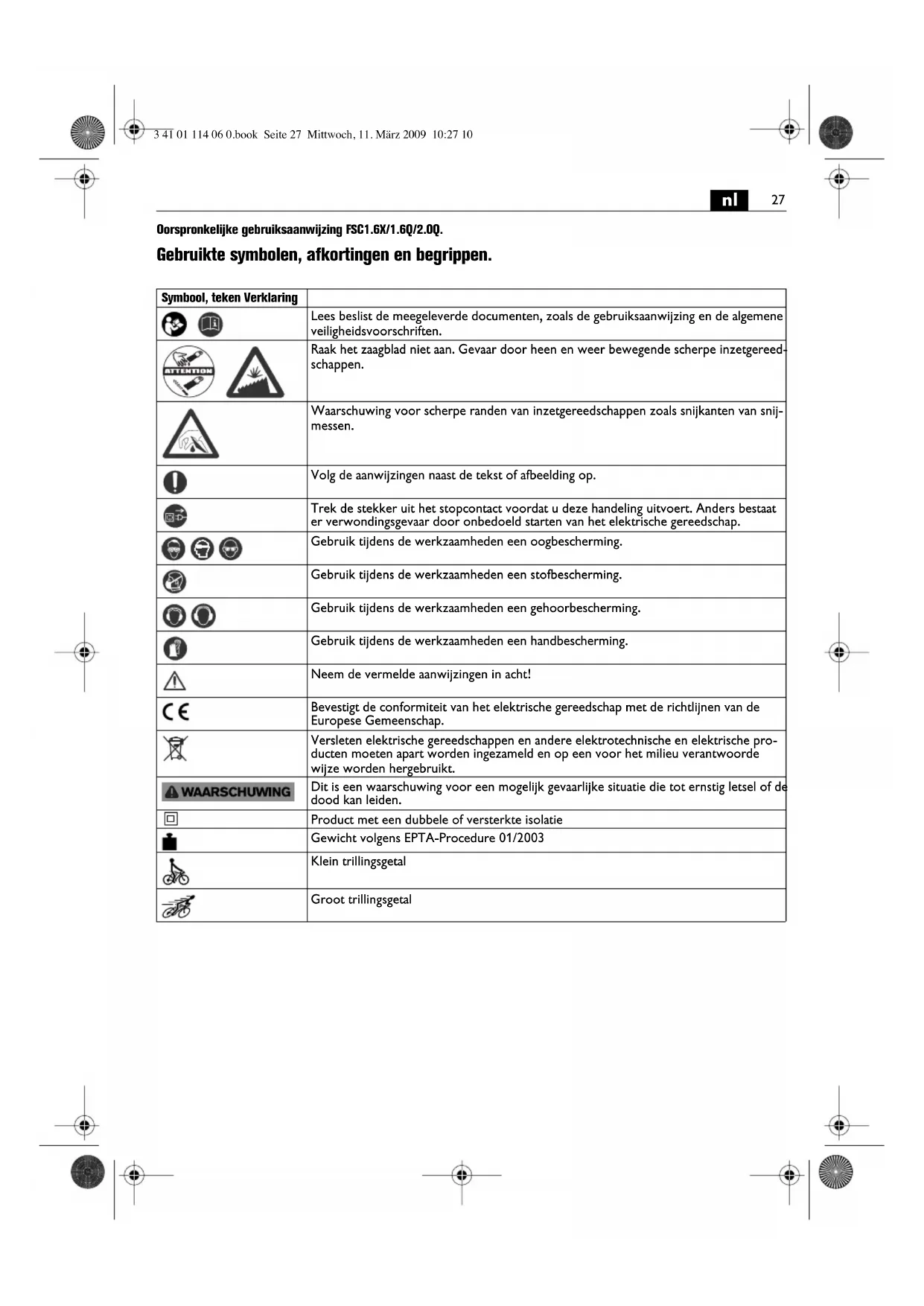

Oorspronkelijke gebruiksaanwijzing FSC1.6X/1.6Q/2.0Q.

Gebrachte symbolen, afkortingen en begrippen.

Symbool, teken Verklaring
	Lees beslist de meegeleverde documenten, Zoals de gebruiksaanwijzing en de algemeneveiligheidsvoorschriften.
	Raak het zaagblad Niet aan. Gevaar doorBeen en weer bewegende scherpe inzetgereedschappen.
	Waarschuwing voor scherpe randen van inzetgereedschappen zoals snijkanten van snijmessen.
	Volg de aanwijzingen naast de tekst of afbeelding op.
	Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaater verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
	Gebruik tijdens de werkzaamheden een oogbescheming.
	Gebruik tijdens de werkzaamheden een stofbescheming.
	Gebruik tijdens de werkzaamheden een gehoorbescheming.
	Gebruik tijdens de werkzaamheden een handbescheming.
	Neem de vermelde aanwijzingen in ache!
	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van deEuropese Gemeenschap.
	Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten要去en apart worden ingezameld en op een voor het milieu verantwoordewijze worden hergebruikt.
WAARSCHUWING	Dit is een waarschuwing voor een maybeijk gevaarlijke situatie die tot ernstig letsel of dedood kan leiden.
	Product met een dubbele of versterkte isolatie
	Gewicht volgens EPTA-Procedure 01/2003
	Klein trillingsgetal
	Groot trillingsgetal

nl

Teken Eenheid internationalaal Eenheid nationalaal Verklaring
P1	W W Opgenomen vermogen
P2	W W Afgegeben vermogen
ns	1/min 1/min Meettrillingsgetal
K	°	°	Trillingshoek
LwA	dB dB Geluidsvermogenniveau
LpA	dB dB Geluidsdrukniveau
LpCpeak	dB dB Maximaal geluidsdrukniveau
K... Onzekerheid
a	m/s2	m/s2	Versnelling
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, /min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, /min, m/s2	Basisengeheden en afgeleide eenheden uit het internationale eenhedenstelsel SI.

Voor uw veiligheid.

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voorschriften.

Als de waarschuwingen en opgevolgd, kan dit een elekstig letsel tot gevolg hebben. en en voorschriften voor toe

voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg haben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Gebruik dit elektrische gereedschap Niet voordat u deze gebruiksanawijzing en de meegeleverde „Algemene verilgheidsvoorschriften" (document-number 341 30 054 06 1) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanner u het elektrische gereedschap doorgeeft of verkoopt.

Neem ook de geldende nationale arbeitsveiligheidsregels in acht.

Bestemming van het elektrische gereedschap:

handgevoerd elektrisch gereedschap voor professioneel gebruik in een tegen weersinvloeden beschermde omgeving met de door FEIN goedgekeurde inzetgereedschappen en toebehoren.

FSC1.6X/FSC1.60:

• voor het snijden van polyurethaan lijmrupsen bij het verzvangen van ruiten in personenauto's, vrachtwagens en bussen,

• voor het zagen van carrosserieplaat en het verwijdereen van coatingmaterial aan de onderzijde,

• voor het schuren van carrosseriedelen.

FSC2.0Q:

• voor het zagen van hout (max. 78 mm), kunststof, metaalplaat (max. 1 mm) en glasvezelversterkt kunststof,
• verwijderen van tegelvoegen en raspen of schaven van tegellijm en tapijtresten,
• snijden van elastisch dichtmaterialiaal (silicone of acryl) in gevels en opruwen van randen van voegen,
• lijpen of raspen vankleine oppervlakken.

Bijzondere veiligheidsvoorschriften.

Houd het elektrische gereedschap alleen vast aan de geiso-leeerde greepvlakken als het inzetgereedschapijdens de

werkzaamheden in aanraking kan komen met verborgen ligende leidingen of met de aansluitkabel van het elektrische gereedschap. Inzetgereedschappen die in aanraking komen met een spanningvoerende leiding, kann den metalen delen van het elektrische gereedschap spanningvoerend makeen de bediener een elektrische schok toedieren.

Gebruik klemmen of een andere praktische methode om het werkstuk op een stabiele ondergrund vast te zetten en te ondersteunen. Als u het werkstuk alleen met uw hand vasthoudt of gegen uw lichaam houdt, bevindt het zich in een instabiele positie. Dit kan tot het verlies van de controle leiden.

Bewerk geen materialen waar bij voor de gezondheid gevaarlijke stoffen (zoals asbest) vrijkomen. Bij het schuren van bijvoorbeeld loodhoudende verf, sommige houtsoorten of metaal ontstaan schadelijke en/of giftige stoffen.

Houd het elektrische gereedschap stevig vast, in het bijzon- derijdens werkzaamheden met ineztgereedschappen die in de richting van de grep wijzen, zoals zaagbladen en snijgereedschappen. Zo voorkomt u dat uw lichaam in aanraking met het ineztgereedschap komt. Aanraking van scherpe snijkanten of randen kan tot snijwonden leiden.

Gebruik veiligheidsuitrusting. Gebruik, afhankelijk van de toepassing, een gezichtsbescherming of veiligheidsbril.
Gebruik een stofmasker. Gebruik een gehoorbeschemming. De veiligheidsbril要去 geschikt zich on bij verschillende werkzaamheden weggeslingerde deeltjes af te werden. Het stof- of ademmasker moet in staat zich on de tijdens de werkzaamheden ontstaande deeltjes te filteren. Een langdurig hoge geluidsbelasting kan tot gehoorverlies leiden.

Gebruik werkhandsschoenen. Door scherpe inzetgereedschappen bestaat verwondingsgevaar.

Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een beschadigde isolatie besteht geen bescherming gegen een elektrische schok. Gebruik stickers.

Reinig regelmatig de ventilatieopengingen van de machine. De motorventilator zuigt stof in het machinehuis. Dit kan bij overmatige ophoping van metaalstof elektrische gezaven veroorzaken.

Controleer voor de ingebruinkeming de netaansluitkabel en de netstekker op beschadigingen.

nl

Hand- en armtrillingen

Het in deze gebruiksaanwijzung vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkden. Deze is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de hoofdzakelijkte toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehonden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereed-schap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg extra verilgheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsproces.

Emissiewaarden voor geluid en trillingen (angegeven met twee getallen volgens ISO 4871)

Trillingen	a
Classificatie van de FEIN-inzetgereed-schappen volgens trillingsklasse	Gewogenversnellung*
VC0 < 2,5 m/s	2
VC1 < 5 m/s	2
VC2 < 7 m/s	2
VC3 < 10 m/s	2
VC4 < 15 m/s	2
VC5 > 15 m/s	2
Ka	3 m/s2

• Deze waarden zijn gebaseerd op een arbeidscyclus die bestaat uit onbelast en volledig belast gebruik van bezelfde duur.
  Zie voor de trillingsklasse waartoe het inzetgereedschap behoort het meegeleverde blad 3 41 30 213 06 2.

Bedieningsvoorschriften.

Inzetgereedschap wisselen FSC1.6Q/FSC2.0Q (zie pagina 5).

Gebruik uitsluitend toebehoren dat door FEIN special voor dit elektrische gereedschap is voorzien en geadviseerd.

Gebruik van Niet-origineel FEIN toebehoren leidt tot oververhitting van het elektrische gereedschap en tot onherstelbare beschadiging waarvan.

Gebruik bij het verrangen van een inzetgereed-schap met scherpe snijkanten de afterserming 32174011000 ter bescheming gegen verwonding van uw handen.
Druk het bevestigingselement stevig maar binnen tot het Niet meer verder kan. Sluitervogens de spanhendel.

Voorkom verwondingen aan uw hand of vingers bij het terugdraaien van de spanhendel. De spanhendel draait door veerkracht krachtig terug.

Beweeg het elektrische gereedschap alleen ingeschakeld aan het werkstuk.

Slij gebruikte, maar ook neue messen voor elk gebruik met de sijpsteen.
Het teken voor versleten messen is een duidelijkke toename van de vereiste aandrukkracht en een geringeworksnelheid.
Het inzetgereedschap kan in stappen van 30 graden worden verplaatst en kan in de gunstigste werkstand worden bevestigd.
Rechte, gebogen en haakse snijmessen moeten haaks op de ruitrand worden geleid (zie paginga 10-11, Mes A-D).
Let er bij de U-vormige snijmessen op dat het tussenstuk van het snijmes parallel aan de autoruit worden geleid (zie pagina 11, Mes E-F).
Het schaafmes dient voor het wegsnijden van de lijmresten op de ruitrand of de ruit. Voordat een neue autoruit worden vastgelijmd, moet de restrups worden wegneseden tot een hoogte van ca. 2 mm (zie pagina 11, Mes G).

Onderhoud en klantenservice.

Bij extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terechtkommen.

Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Blaas regelmatig de binnenzijde van het elektrische gereedschap via de ventilatieopeningen met droge en olievrije perslucht schoen en sluit het gereedschap via een aardlekschakelaar aan.

Als de aansluitkabel van het elektrische gereedschap beschadigd is,要去 deze worden verrangen door een specialaarvoordedoelede aansluitkabel,die verkrijgbaar is bij de FEIN-klantenservice.

De volgende delen kunt u indien nodig zichvervangen: Inzetgereedschap, bevestigingselement (FSC1.6Q/ FSC2.0Q)

Wettelijke garantie en fabrieksgarantie.

De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring.

Het is möglich dat er bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreiben en afgebeelde toebehoren worden meegeleverd.

Conformiteitsverklaring.

De firma FEIN verkaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende voorschriften die op de LASTE pagina van deze gebruiksaanwijzing vermeld staan.

Milieubescherming en afvoer van afval.

Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.
