GEBRUIKSAANWIJZING YHTS401 YAMAHA

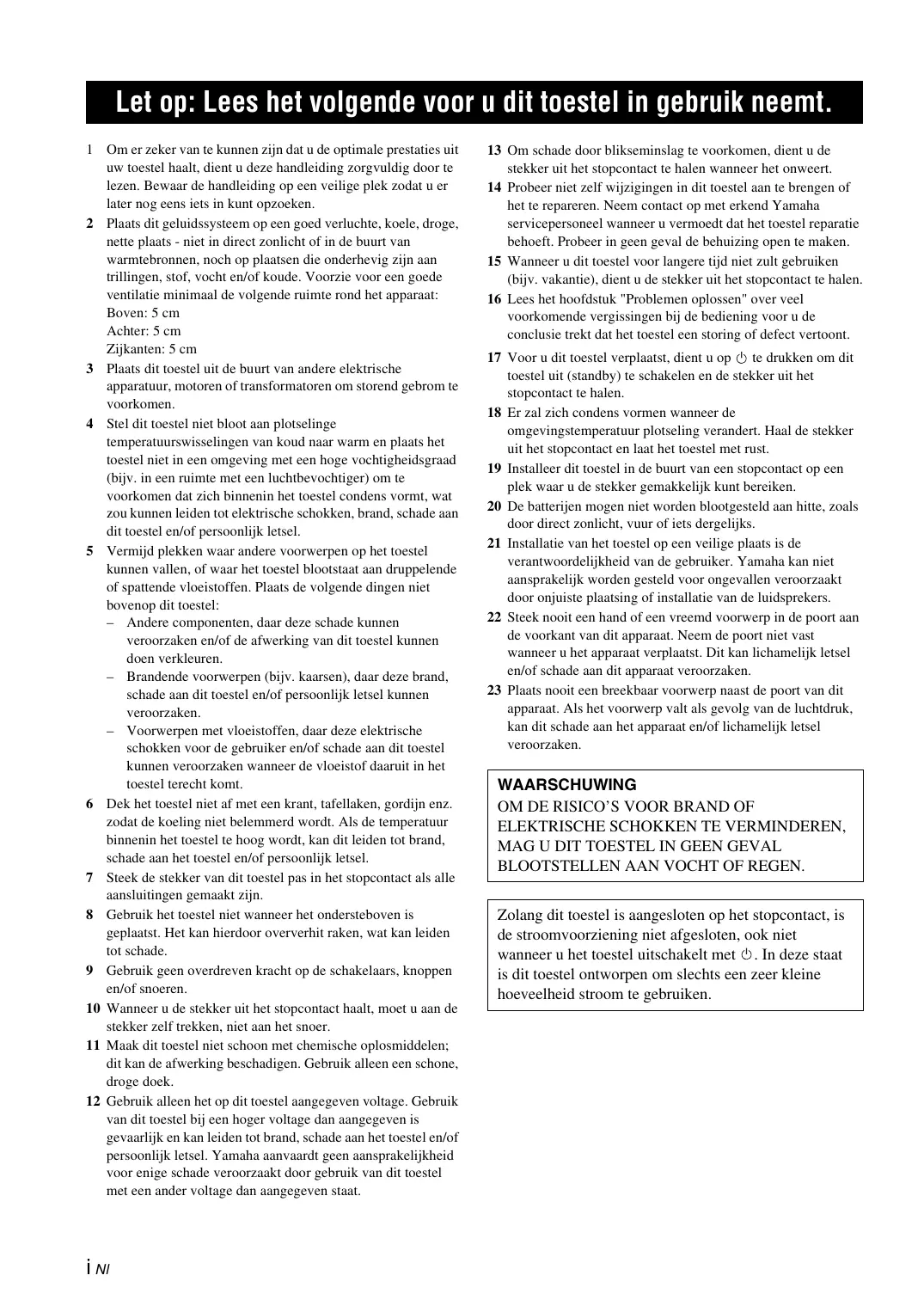

Let op: Lees het volgende voor u dit toestel in gebruik neemt. 1 Om er zeker van te kunnen zijn dat u de optimale prestaties uit uw toestel haalt, dient u deze handleiding zorgvuldig door te lezen. Bewaar de handleiding op een veilige plek zodat u er later nog eens iets in kunt opzoeken. 2 Plaats dit geluidssysteem op een goed verluchte, koele, droge, nette plaats - niet in direct zonlicht of in de buurt van warmtebronnen, noch op plaatsen die onderhevig zijn aan trillingen, stof, vocht en/of koude. Voorzie voor een goede ventilatie minimaal de volgende ruimte rond het apparaat: Boven: 5 cm Achter: 5 cm Zijkanten: 5 cm 3 Plaats dit toestel uit de buurt van andere elektrische apparatuur, motoren of transformatoren om storend gebrom te voorkomen. 4 Stel dit toestel niet bloot aan plotselinge temperatuurswisselingen van koud naar warm en plaats het toestel niet in een omgeving met een hoge vochtigheidsgraad (bijv. in een ruimte met een luchtbevochtiger) om te voorkomen dat zich binnenin het toestel condens vormt, wat zou kunnen leiden tot elektrische schokken, brand, schade aan dit toestel en/of persoonlijk letsel. 5 Vermijd plekken waar andere voorwerpen op het toestel kunnen vallen, of waar het toestel blootstaat aan druppelende of spattende vloeistoffen. Plaats de volgende dingen niet bovenop dit toestel: – Andere componenten, daar deze schade kunnen veroorzaken en/of de afwerking van dit toestel kunnen doen verkleuren. – Brandende voorwerpen (bijv. kaarsen), daar deze brand, schade aan dit toestel en/of persoonlijk letsel kunnen veroorzaken. – Voorwerpen met vloeistoffen, daar deze elektrische schokken voor de gebruiker en/of schade aan dit toestel kunnen veroorzaken wanneer de vloeistof daaruit in het toestel terecht komt. 6 Dek het toestel niet af met een krant, tafellaken, gordijn enz. zodat de koeling niet belemmerd wordt. Als de temperatuur binnenin het toestel te hoog wordt, kan dit leiden tot brand, schade aan het toestel en/of persoonlijk letsel. 7 Steek de stekker van dit toestel pas in het stopcontact als alle aansluitingen gemaakt zijn. 8 Gebruik het toestel niet wanneer het ondersteboven is geplaatst. Het kan hierdoor oververhit raken, wat kan leiden tot schade. 9 Gebruik geen overdreven kracht op de schakelaars, knoppen en/of snoeren. 10 Wanneer u de stekker uit het stopcontact haalt, moet u aan de stekker zelf trekken, niet aan het snoer. 11 Maak dit toestel niet schoon met chemische oplosmiddelen; dit kan de afwerking beschadigen. Gebruik alleen een schone, droge doek. 12 Gebruik alleen het op dit toestel aangegeven voltage. Gebruik van dit toestel bij een hoger voltage dan aangegeven is gevaarlijk en kan leiden tot brand, schade aan het toestel en/of persoonlijk letsel. Yamaha aanvaardt geen aansprakelijkheid voor enige schade veroorzaakt door gebruik van dit toestel met een ander voltage dan aangegeven staat.

13 Om schade door blikseminslag te voorkomen, dient u de stekker uit het stopcontact te halen wanneer het onweert. 14 Probeer niet zelf wijzigingen in dit toestel aan te brengen of het te repareren. Neem contact op met erkend Yamaha servicepersoneel wanneer u vermoedt dat het toestel reparatie behoeft. Probeer in geen geval de behuizing open te maken. 15 Wanneer u dit toestel voor langere tijd niet zult gebruiken (bijv. vakantie), dient u de stekker uit het stopcontact te halen. 16 Lees het hoofdstuk "Problemen oplossen" over veel voorkomende vergissingen bij de bediening voor u de conclusie trekt dat het toestel een storing of defect vertoont. 17 Voor u dit toestel verplaatst, dient u op te drukken om dit toestel uit (standby) te schakelen en de stekker uit het stopcontact te halen. 18 Er zal zich condens vormen wanneer de omgevingstemperatuur plotseling verandert. Haal de stekker uit het stopcontact en laat het toestel met rust. 19 Installeer dit toestel in de buurt van een stopcontact op een plek waar u de stekker gemakkelijk kunt bereiken. 20 De batterijen mogen niet worden blootgesteld aan hitte, zoals door direct zonlicht, vuur of iets dergelijks. 21 Installatie van het toestel op een veilige plaats is de verantwoordelijkheid van de gebruiker. Yamaha kan niet aansprakelijk worden gesteld voor ongevallen veroorzaakt door onjuiste plaatsing of installatie van de luidsprekers. 22 Steek nooit een hand of een vreemd voorwerp in de poort aan de voorkant van dit apparaat. Neem de poort niet vast wanneer u het apparaat verplaatst. Dit kan lichamelijk letsel en/of schade aan dit apparaat veroorzaken. 23 Plaats nooit een breekbaar voorwerp naast de poort van dit apparaat. Als het voorwerp valt als gevolg van de luchtdruk, kan dit schade aan het apparaat en/of lichamelijk letsel veroorzaken.

WAARSCHUWING OM DE RISICO’S VOOR BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT TOESTEL IN GEEN GEVAL BLOOTSTELLEN AAN VOCHT OF REGEN. Zolang dit toestel is aangesloten op het stopcontact, is de stroomvoorziening niet afgesloten, ook niet wanneer u het toestel uitschakelt met . In deze staat is dit toestel ontworpen om slechts een zeer kleine hoeveelheid stroom te gebruiken.

INLEIDING NUTTIGE BEDIENINGSFUNCTIES Instelmenu 18

Bijgeleverde onderdelen 2 Voorbereiding van de afstandsbediening 2 Bedieningselementen en functies 3

Instelmenulijst 18 Basisprocedure 18 De volumebalans voor elk kanaal aanpassen 19 De hoge/lage frequenties aanpassen (toonregeling) 19 De HDMI-instellingen configureren 19 De helderheid van het uitleesvenster op het voorpaneel wijzigen 19 Andere luidsprekers gebruiken 20 Regeling van het dynamische bereik 21 De matrixdecodering instellen 21

VOORBEREIDING Plaatsing 6 Bediening via de afstandsbediening van de tv verloopt moeilijk (met de luidspreker onder de tv) 6 De luidspreker aan een muur bevestigen 7

Aansluiting 8 Luidsprekers aansluiten 8 Een tv en BD-speler aansluiten 9

Basisbediening voor het afspelen 10 Luisteren met een hoofdtelefoon 10

Geluidsmodi gebruiken 11

Luisteren naar FM-uitzendingen 13 Basisafstemming 13 Een FM-voorkeuzezender bewerken 13

Afspelen van een iPod/iPhone en USB-apparaat 16

Wat is de HDMI-regelfunctie? 23 Instellen van de HDMI-regelfunctie 23 Registreren van HDMI-componenten op de tv 24 De aansluitingsmethode en de aangesloten componenten wijzigen 24

EXTRA INFORMATIE Problemen oplossen 25 Woordenlijst29 Specificaties 31 Beschikbare signaalinformatie 32 Opmerkingen over afstandsbedieningen en batterijen 33

Wat kunt u doen met dit toestel • • • •

Genieten van kwaliteitsvolle surroundgeluiden (AIR SURROUND XTREME) 11 Genieten van heldere dialogen en stemmen (Clear voice) 11 Het toestel bedienen met de afstandsbediening van de tv (HDMI-regelfunctie) 23 Gegevens op een iPod/iPhone afspelen met een hoge geluidskwaliteit (Digitale aansluiting voor iPod/iPhone) 16 • Het toestel uitbreiden naar 5.1 kanalen met behulp van door u gekozen luidsprekers20

EXTRA INFORMATIE Afspelen 16 Herhaald/willekeurig afspelen 17 Muziekinformatie weergeven 17 Firmware-update 17

Het toestel bedienen met de afstandsbediening van de tv23

NUTTIGE BEDIENINGSFUNCTIES Afspelen met surroundgeluid 11 Afspelen met stereogeluid 11 Clear voice 11 Compressed Music Enhancer 12 UniVolume 12 Regeling van de volumebalans 12

Het ingangsniveau van elke aansluiting aanpassen (VOLUME TRIM) 22 De audiovertraging aanpassen (AUDIO DELAY) ... 22 De audio-invoer toewijzen aan de optische/coaxiale digitale ingang (AUDIO ASSIGN) 22

BASISBEDIENING BASISBEDIENING Instellingen voor elke signaalbron (optiemenu)22

VOORBEREIDING Aan de slag 2

INLEIDING Inhoudsopgave

■ Info over deze gebruiksaanwijzing

• In deze gebruiksaanwijzing worden handelingen die kunnen worden uitgevoerd met de knoppen op het voorpaneel of de afstandsbediening uitgelegd aan de hand van de afstandsbediening. • y wijst op een tip voor de bediening. Opmerkingen bevatten belangrijke informatie over veiligheid en bedieningsinstructies. • Deze gebruiksaanwijzing wordt vóór de productie opgemaakt. Ontwerp en specificaties zijn onderhevig aan wijzigingen als gevolg van verbeteringen, enz. Bij verschillen tussen de gebruiksaanwijzing en het product krijgt het product voorrang.

INLEIDING Aan de slag Bijgeleverde onderdelen Dit product bevat de volgende items. Controleer of u de volgende items hebt ontvangen voordat u aansluitingen maakt.

■ Toestellen Ontvanger met ingebouwde subwoofer (SR-301)

Luidspreker (NS-BR301)

FM-binnenantenne × 1

(Modellen voor de VS, Canada, Taiwan, China en Azië)

Ontvanger voor het Batterij × 2 (AAA, R03, UM4) afstandsbedieningssignaal van de tv × 1

Installatiesjabloon × 1

(Modellen voor het VK, Europa, Rusland, Australië en Korea)

Gebruiksaanwijzing ×1

Voorbereiding van de afstandsbediening Voor u de batterijen plaatst of de afstandsbediening gebruikt, dient u eerst de voorzorgsmaatregelen betreffende de afstandsbediening en de batterijen te lezen bij "Let op: Lees het volgende voor u dit toestel in gebruik neemt." en bij "Opmerkingen over afstandsbedieningen en batterijen" op pagina 33.

■ De batterijen plaatsen

INLEIDING Bedieningselementen en functies ■ Voorpaneel van de ontvanger met ingebouwde subwoofer 1 2 3 4 5

1 STATUS-indicator Licht op om de activiteit van het systeem aan te duiden. (☞ p. 10) 2

(aan/uit) Hiermee schakelt u het toestel in of zet u het in de waakstand. (☞ p. 10) Opmerking Er wordt een kleine hoeveelheid elektriciteit verbruikt om het infraroodsignaal van de afstandsbediening te ontvangen, zelfs wanneer het toestel in de waakstand staat.

3 INPUT Selecteert een ingangsbron waarnaar u wilt luisteren. (☞ p. 10)

4 USB-poort Voor het aansluiten van een USB-apparaat. (☞ p. 16) 5 VOLUME –/+ Bepaalt het volume van het toestel. (☞ p. 10) 6 PHONES-aansluiting Voor het aansluiten van een hoofdtelefoon. (☞ p. 10) 7 Afstandsbedieningssensor Ontvangt infraroodsignalen van de afstandsbediening. (☞ p. 2, 5) 8 Uitleesvenster op het voorpaneel Toont informatie over de bedieningsstatus van het toestel. (☞ p. 4)

■ Achterpaneel van de ontvanger met ingebouwde subwoofer 7

1 1 Netsnoer Voor het aansluiten op een stopcontact. (☞ p. 8) 2 HDMI IN 1 - 3/HDMI OUT (ARC)-aansluiting • Gebruik HDMI IN 1 - 3 voor het aansluiten van externe apparaten die compatibel zijn met HDMI. (☞ p. 9) • Gebruik HDMI OUT voor het aansluiten van een tv die compatibel is met HDMI. (☞ p. 9)

2 4 DIGITAL IN (STB)-aansluiting Voor het verbinden van een digitale audiokabel met pinnen met de STB. (☞ p. 9) 5 ANALOG INPUT-aansluiting Voor het aansluiten van een analoge audiokabel op een extern apparaat. (☞ p. 9) 6 ANTENNA-aansluiting Voor het aansluiten van de bijgeleverde FM-antenne. (☞ p. 9) 7 SPEAKERS-aansluiting Voor het aansluiten van luidsprekers. (☞ p. 8)

3 DIGITAL IN (TV)-aansluiting Voor het aansluiten van een optische digitale kabel op de tv. (☞ p. 9)

■ Uitleesvenster op het voorpaneel van de ontvanger met ingebouwde subwoofer 1

8 7 6 1 HDMI-indicator Licht op bij normale communicatie wanneer HDMI geselecteerd is als ingangsbron.

3 Decoder-indicatoren De respectieve indicator licht op wanneer een decoder van het toestel wordt geactiveerd.

4 Clear voice-indicator Licht op wanneer de Clear voice-modus geselecteerd is. (☞ p. 11)

TUNED-indicator Licht op wanneer het toestel een zender ontvangt. (☞ p. 13) STEREO-indicator Licht op wanneer het toestel in de automatische afstemmingsmodus een sterk signaal ontvangt van een FM-zender die in stereo uitzendt. (☞ p. 13) AUTO-indicator Knippert wanneer het toestel automatisch afstemt op een zender of een zender voorprogrammeert. (☞ p. 13) MEMORY-indicator Knippert wanneer het toestel een zender opslaat. (☞ p. 13, 14) EMPTY-indicator Licht op wanneer het gekozen voorkeuzenummer leeg is. (☞ p. 14) PS/PTY/RT/CT-indicator (Alleen voor Europese en Russische modellen) Licht op naargelang de beschikbare Radio Data System-informatie. (☞ p. 15)

5 VOLUME-indicator • Geeft het huidige volumeniveau aan. • Knippert wanneer de dempingsfunctie actief is. (☞ p. 10) 6 Multi-informatiescherm Toont de geselecteerde ingangsbron, de huidige geluidsmodus en andere informatie. 7 ENHANCER-indicator Licht op wanneer de versterkingsfunctie voor gecomprimeerde muziek geactiveerd is. (☞ p. 12) 8 UNIVOLUME-indicator Licht op wanneer de UniVolume-modus geselecteerd is. (☞ p. 12)

(MENU), ( ), ( ), ( ), ENTER • Hiermee wijzigt u de instelling. • Hiermee kunt u een iPod/iPhone en een USBapparaat zoals een USB-flashgeheugen of een draagbare muziekspeler bedienen. (☞ p. 16) S / T: Hiermee kunt u bladeren door het scherm van een iPod/iPhone of een map overslaan op een USB-apparaat. (☞ p. 16)

5 OPTION Hiermee opent u het optiemenu voor elke ingang. (☞ p. 13, 16, 22)

7 RETURN • Hiermee kunt u de voorkeuzeregistratie annuleren. (☞ p. 13) • Hiermee kunt u terugkeren naar het vorige menu in het optiemenu. (☞ p. 22) • Hiermee kunt het afspelen van een USB-apparaat zoals een USB-flashgeheugen of een draagbare muziekspeler stoppen. (☞ p. 16) 8 SUBWOOFER +/– Hiermee wijzigt u de volumebalans van de subwoofer. (☞ p. 10, 19)

0 LEVEL Hiermee kunt u het uitgangsniveau van de luidsprekers aanpassen. (☞ p. 12) A UNIVOLUME Hiermee schakelt u de UniVolume-modus in en uit. (☞ p. 11)

1 SURROUND Hiermee selecteert u de surroundmodus. (☞ p. 11)

B VOLUME +/–, MUTE Hiermee kunt u het volume van het toestel regelen. (☞ p. 10)

2 STEREO Hiermee schakelt u de extended stereo-modus beurtelings in en uit. (☞ p. 11)

C SETUP Hiermee opent u het instelmenu. (☞ p. 18)

3 Invoerknoppen Hiermee selecteert u de ingangsbron waarnaar u wilt luisteren. (☞ p. 10) Druk herhaaldelijk op de respectieve ingangsknop om de ingangsbron te selecteren. TV/STB: TV, STB HDMI1-3: HDMI1, HDMI2, HDMI3

ANALOG/FM: ANALOG, FM USB: USB E

(aan/uit) Hiermee schakelt u het toestel in of zet u het in de waakstand. (☞ p. 10)

4 MEMORY, TUNING / , PRESET / INFO Hiermee bedient u een FM-tuner. (☞ p. 13)

D CLEAR VOICE Hiermee schakelt u de modus Clear voice in en uit. (☞ p. 11)

VOORBEREIDING Plaatsing Om de geluidskwaliteit ten volle te ervaren, moet u het toestel correct opstellen en de componenten juist installeren. De volgende illustraties tonen u hoe u het toestel kunt plaatsen.

Bediening via de afstandsbediening van de tv verloopt moeilijk (met de luidspreker onder de tv) De bediening via de afstandsbediening van de tv verloopt mogelijk moeilijk als de luidspreker de sensor van de tv belemmert als deze onder de tv geplaatst is. Probeer de onderstaande oplossingen om het probleem te verhelpen. Raadpleeg de handleiding van uw tv voor meer informatie over de locatie van de afstandsbedieningssensor.

Opmerkingen • Plaats het toestel nooit op/onder andere apparaten zoals een BD-speler. De trillingen van dit toestel kunnen storingen enz. bij andere apparaten veroorzaken. • Houd voldoende ruimte vrij voor ventilatie aan de zij-, achteren onderkant (met de vastgemaakte voetjes) van dit toestel. Plaats dit toestel niet op een dik tapijt enz. • Geluiden met lage frequenties die door de ontvanger met ingebouwde subwoofer worden geproduceerd, worden mogelijk anders gehoord afhankelijk van de luisterpositie en subwooferlocatie. Verplaats de ontvanger met ingebouwde subwoofer om het gewenste geluid te verkrijgen. • Afhankelijk van uw installatieomgeving, kunnen aansluitingen op externe componenten vóór het plaatsen van dit toestel worden doorgevoerd. We raden u aan om tijdelijk alle apparaten te plaatsen en op te stellen om te beslissen welke procedure het best eerst wordt uitgevoerd. • Gebruik een propere, droge en zachte doek (bijvoorbeeld een doek om een bril te reinigen) voor het reinigen van het toestel. • Zorg ervoor dat u het luidsprekerrooster niet aanraakt tijdens het verplaatsen.

De ontvanger met ingebouwde subwoofer verticaal plaatsen Verwijder de voetjes en de onderlegringen aan de onderkant van de ontvanger met ingebouwde subwoofer en bevestig deze aan de zijkant, zoals hieronder weergegeven.

1 Pas de hoogte van de luidspreker aan met behulp van de voetjes. Verwijder de schroeven waarmee de voetjes aan de luidspreker bevestigd zijn, en verplaats de voetjes om de hoogte aan te passen. Bevestig de voetjes opnieuw met dezelfde schroeven zoals hieronder weergegeven.

2 Gebruik de ontvanger voor het afstandsbedieningssignaal van de tv De ontvanger voor het afstandsbedieningssignaal van de tv (bijgeleverd) ontvangt het signaal van de afstandsbediening van de tv en stuurt dit door naar de sensor op de tv. Installeer de ontvanger voor het afstandsbedieningssignaal van de tv zoals hieronder weergegeven.

Verwijder de twee transparante Signaalzender beschermlagen

Maak de signaalontvanger vast aan de bovenkant van de luidspreker

Plaats de signaalzender zo, dat hij naar het midden van de afstandsbedieningssensor van de tv gericht is.

De luidspreker aan een muur bevestigen De luidspreker installeren met behulp van de spiegaten

3 Hang de luidspreker op aan de schroeven met behulp van de spiegaten aan de achterkant van de luidspreker.

De luidspreker installeren met behulp van de schroefgaten U kunt ook de schroefgaten aan de achterkant van de luidspreker gebruiken om de luidspreker te bevestigen aan een in de handel verkrijgbaar rek enz. 38,5 mm

• Richt de afstandsbediening van de tv naar de bovenzijde van de ontvanger voor het afstandsbedieningssignaal van de tv. • Zelfs als de waakstand geactiveerd is op het toestel, kunt u de afstandsbediening van de tv gebruiken via de ontvanger voor het afstandsbedieningssignaal van de tv. • Dit werkt mogelijk niet bij sommige tv-afstandsbedieningen. • U kunt de ontvanger voor het afstandsbedieningssignaal van de tv bevestigen op een plaats waar er uitsteeksels zijn, zoals aan de achterzijde van een luidsprekerstandaard enz. • Reinig de bevestigingsplaats op de luidspreker met een zachte, droge doek (bv. een doek om een bril te reinigen). • Reinig de signaalontvanger en de signaalzender van de ontvanger voor het afstandsbedieningssignaal van de tv met een zachte, droge doek (bv. een doek om een bril te reinigen).

U kunt de luidspreker aan een muur bevestigen met in de handel verkrijgbare schroeven (#8, diameter: 4 mm). Bij installatie van de luidspreker aan een muur moet al het installatiewerk worden uitgevoerd door een bevoegde installateur of dealer. De klant mag nooit proberen het installatiewerk zelf uit te voeren. Een onjuiste of gebrekkige installatie kan ervoor zorgen dat de luidspreker valt, met letsels als gevolg.

1 Bevestig het bijgeleverde installatiesjabloon op een muur en duid de gaten van het installatiesjabloon aan. Kleefband of duimspijkers

Schroefgaten Diepte gat: 14 mm Diameter: 6 mm 14 mm

2 Verwijder het installatiesjabloon en maak vervolgens de schroeven (niet bijgeleverd) vast op de aanduidingen.

• Bevestig de luidspreker aan een rek of een muur. Bevestig de luidspreker niet aan een muur die uit zacht materiaal bestaat, zoals pleisterkalk of fineerhout. Hierdoor kan de luidspreker vallen. • Gebruik in de handel verkrijgbare schroeven die het gewicht van de installatie kunnen ondersteunen. • Zorg ervoor dat u het opgegeven type schroeven gebruikt om de luidspreker te bevestigen. Als u in plaats van de vermelde schroeven krammen, korte schroeven, spijkers of dubbelzijdige tape gebruikt, kan het centrale systeem vallen. • Maak bij het bevestigen van de luidspreker de luidsprekerkabels vast zodat deze u niet kunnen hinderen. Als uw voet of hand per ongeluk achter een losse luidsprekerkabel blijft hangen, kan de luidspreker vallen. • Controleer na het bevestigen van de luidspreker of deze goed is vastgemaakt. Yamaha kan niet aansprakelijk worden gesteld voor ongevallen ten gevolge van een gebrekkige installatie.

Aansluiting • Sluit het netsnoer niet aan tot alle aansluitingen zijn uitgevoerd. • Oefen geen overmatige druk uit bij het invoeren van de kabelstekker. Dit kan schade veroorzaken aan de kabelstekker en/of de aansluiting.

Luidsprekers aansluiten Volg de onderstaande procedure om de ontvanger met ingebouwde subwoofer en de luidsprekers aan te sluiten. Verwijder met een draaiende beweging de isolatie van de kabel.

Plaats de kabels in de aansluitingen en zorg ervoor dat de kleuren van de kabels en de aansluitingen op het achterpaneel overeenstemmen.

Surroundluidsprekers (los verkrijgbaar) y

R L Naar het stopcontact

Rood 5.1-kanaalsweergave

Luidspreker (NS-BR301)

Verwijder met een draaiende beweging de isolatie van de kabel.

Plaats de kabels in de aansluitingen en zorg ervoor dat de kleuren van de kabels en de aansluitingen op het achterpaneel overeenstemmen.

y • Voor 5.1-kanaalsweergave hebt u extra surroundluidsprekers (in de handel verkrijgbaar) nodig. • Zie "Andere luidsprekers gebruiken" (☞ p. 20) voor het gebruik van extra luidsprekers.

Een tv en BD-speler aansluiten Volg de onderstaande stappen voor het aansluiten van kabels op basis van de gebruikte componenten.

1 HDMI kabel (los verkrijgbaar) 3 Optische kabel (los verkrijgbaar)*

2 HDMI kabel (los verkrijgbaar) 4 FM-binnenhuisantenne (bijgeleverd)

1 Verwijder de afdekking

VOORBEREIDING Als de radiogolfontvangst zwak is in uw regio of als u de radiogolfontvangst wilt verbeteren, raden wij u aan om een buitenantenne te gebruiken. Raadpleeg uw dichtstbijzijnde Yamaha-dealer of Service Center voor meer informatie.

2 Controleer de richting van de stekker

*1 y Voor de HDMI-regelfunctie is er geen optische kabel vereist als de "ARC"-aansluiting van de tv (2) gebruikt wordt. Audio Return Channel (ARC) zorgt voor de overdracht van digitale audiosignalen (van de tv) naar dit apparaat via een HDMI-kabel. Activeer de HDMI-regelfunctie van dit toestel om de ARC-functie in te schakelen. (☞ p. 19) *2 y Sluit analoge cinchkabels (afzonderlijk verkocht) aan op de analoge audio-uitgangen van een extern apparaat, zoals een videorecorder, om analoog geluid af te spelen. *3 y Sluit een digitale audiocinchkabel (afzonderlijk verkocht) aan op de digitale coaxuitgang van een satelliet-/kabeltelevisietuner om digitaal geluid af te spelen.

BASISBEDIENING Basisbediening voor het afspelen Volg de onderstaande procedure om de basisbediening voor het afspelen te starten zodra u alle kabels hebt aangesloten en de voorbereiding met de afstandsbediening hebt uitgevoerd.

3 Start de weergave op het geselecteerde externe apparaat. Meer informatie over het externe apparaat vindt u in de handleiding van dat apparaat.

4 Druk op VOLUME +/– om het volumeniveau aan te passen. Druk op SUBWOOFER +/– om het subwooferniveau aan te passen. y

U kunt het toestel bedienen met de afstandsbediening van de tv als de HDMI-regelfunctie ingeschakeld is. Zie pagina 23 voor meer informatie.

(aan/uit). Het toestel wordt ingeschakeld en de STATUSindicator licht groen op. De ingangsbron en de surroundmodus worden weergegeven in het uitleesvenster op het voorpaneel. y Dit toestel beschikt over een automatische slaapfunctie die automatisch de waakstand activeert als het toestel gedurende 12 uur ingeschakeld blijft zonder dat er een handeling wordt uitgevoerd.

2 Druk op een van de ingangsknoppen om een ingangsbron te selecteren. Nadat de naam van de ingangsbron drie seconden lang werd weergegeven in het uitleesvenster op het voorpaneel, keert het uitleesvenster op het voorpaneel terug naar de normale weergave. (Naam ingangsbron: surround-/stereomodus).

• Om het volume tijdelijk te dempen, drukt u op MUTE. Terwijl de dempingsfunctie actief is, knippert de VOLUME-indicator. Om het volume te herstellen, drukt u nogmaals op MUTE of drukt u op VOLUME +/–. • Wanneer er zowel door de luidspreker van de tv als door dit toestel geluid wordt uitgevoerd, dempt u het geluid van de tv. • Het subwoofervolume kan afzonderlijk van het hoofdvolume geregeld worden. • U kunt het subwoofervolume ook regelen terwijl u naar de testtoon luistert. (☞ p. 19) • Wij raden u aan het subwoofervolume 's avond te verlagen.

Opmerking Als het geluid van een HDMI-apparaat wordt uitgevoerd via de tv, wijzigt het volumeniveau niet als u op VOLUME +/– of MUTE drukt op de afstandsbediening.

5 Selecteer de surround- of de stereomodus en stel uw geluidsvoorkeuren in. (☞ p. 11)

Druk nogmaals op (aan/uit) om de waakstand te activeren. Wanneer de HDMI-regelfunctie ingeschakeld is of de batterij van de iPod/iPhone opgeladen wordt, licht de STATUS-indicator rood op. Als de HDMI-regelfunctie uitgeschakeld is, dooft de STATUS-indicator. (☞ p. 3)

Luisteren met een hoofdtelefoon Sluit een hoofdtelefoonstekker aan op de PHONESaansluiting (☞ p. 3) van dit toestel. • Het hoofdtelefoonvolume en de toonregeling kunnen afzonderlijk worden ingesteld. • U kunt net als via de luidspreker genieten van surround- en stereogeluid via een hoofdtelefoon. (☞ p. 11)

Geluidsmodi gebruiken

SURROUND CLEAR VOICE STEREO Afspelen met surroundgeluid U kunt genieten van realistische geluidseffecten.

Druk op SURROUND om de surroundmodus in te stellen.

Omschrijving van de verschillende surroundmodi Weergave

MOVIE Deze modus is nuttig als u filminhoud op bepaalde media wilt bekijken.

MUSIC Deze modus is nuttig als u muziekinhoud op bepaalde media wilt beluisteren.

SPORTS Deze modus is nuttig als u naar sportprogramma's kijkt.

GAME Deze modus is nuttig als u videogames speelt.

TV PROGRAM (TV PROG)

Deze modus is nuttig als u naar algemene tvprogramma's kijkt.

Afspelen zonder geluidseffecten.

Deze modus kunt u alleen kiezen als er surroundluidsprekers aangesloten zijn. (☞ p. 20)

y • Het toestel onthoudt automatisch de instellingen die worden toegewezen aan elke ingang. • Het toestel zorgt voor een kwaliteitsvolle 7.1-kanaalssurroundweergave door gebruik te maken van de technologie AIR SURROUND XTREME als er geen surroundluidsprekers beschikbaar zijn. • Afhankelijk van de gekozen instellingen, is het mogelijk dat het apparaat geen geluid van het type DTS-HD Master Audio of DTS-HD High Resolution Audio kan decoderen. In dat geval wordt alleen het DTS-geluid gedecodeerd.

Hiermee wordt een uitgebreid geluid gecreëerd voor een bron met 2 kanalen, zoals een cd-speler.

Druk op STEREO om de extended stereomodus te activeren. Telkens wanneer u op STEREO drukt, wordt de functie afwisselend in- (EXTENDED STEREO) en uitgeschakeld (STEREO).

BASISBEDIENING Druk herhaaldelijk op SURROUND tot de gewenste modus wordt weergegeven in het uitleesvenster op het voorpaneel.

Afspelen met stereogeluid

"STEREO": Produceert het geluid zonder bijkomende effecten. "EXTENDED STEREO": Produceert een breder stereobeeld. y • De standaardinstelling is "EXTENDED STEREO". • Het toestel onthoudt de instellingen die aan elke ingangsbron zijn toegewezen.

Clear voice Met deze functie maakt u dialogen in films, tv-series of rechtstreekse programma's helderder om te beluisteren.

Druk op CLEAR VOICE om deze functie in/uit te schakelen. Als Clear voice geactiveerd is, wordt de "●" (Clear voice)-indicator weergegeven. y Het toestel onthoudt de instelling die aan elke ingangsbron is toegewezen.

Geluidsmodi gebruiken

UNIVOLUME LEVEL ENHANCER Compressed Music Enhancer U kunt digitaal gecomprimeerde indelingen zoals MP3 en WMA afspelen met een dynamische uitbreiding van de lage en hoge tonen.

Regeling van de volumebalans U kunt de volumebalans van de virtuele luidsprekers en subwoofer aanpassen tijdens het afspelen.

1 Druk herhaaldelijk op LEVEL om de

Druk op ENHANCER om deze functie in/uit te schakelen.

regelbare kanalen te selecteren uit de volgende opties.

Als Compressed Music Enhancer geactiveerd is, wordt de ENHANCER-indicator weergegeven.

y Het toestel onthoudt de instellingen die aan elke ingangsbron zijn toegewezen.

UniVolume U kunt tijdens het televisie kijken in de volgende gevallen verschillen in het volumeniveau compenseren zodat dit niet storend is. • Bij het veranderen van de zender • Als een tv-programma overschakelt naar een reclameboodschap • Als een programma afgelopen is en een ander programma start

/ om het volume te regelen terwijl het geselecteerde kanaal wordt weergegeven. Instelbaar bereik: –6 tot +6 (Standaardinstelling: 0) y

Druk op UNIVOLUME om deze functie in/uit te schakelen.

U kunt het subwoofervolume regelen door te drukken op SUBWOOFER +/-.

Als UniVolume geactiveerd is, wordt de UNIVOLUMEindicator weergegeven.

y Het toestel onthoudt de instellingen die aan elke ingangsbron zijn toegewezen.

• U kunt de volumebalans niet aanpassen als u een hoofdtelefoon gebruikt. • U kunt voor alle ingangsbronnen elk kanaal instellen.

Luisteren naar FM-uitzendingen Basisafstemming

ANALOG/FM INFO Druk herhaaldelijk op deze knop om FM als invoer te selecteren.

Hiermee kunt u de informatie selecteren die wordt weergegeven in het uitleesvenster op het voorpaneel.

MEMORY Hiermee kunt u voorkeuzezenders handmatig opslaan.

Druk op deze knop om de frequentie met 1 stap te wijzigen of houd deze knop ingedrukt om zenders automatisch te zoeken.

BASISBEDIENING TUNING PRESET Cursor in het optiemenu

RETURN OPTION Hiermee keert u terug naar het vorige menu of annuleert u de handeling.

Hiermee opent u het optiemenu als de invoer ingesteld is op FM.

Een FM-voorkeuzezender bewerken ■ Automatische voorkeuze

Wanneer de automatische voorkeuzeafstemming is voltooid, wordt de melding "Preset Complete" gedurende drie seconden weergegeven in het uitleesvenster op het voorpaneel, waarna het apparaat terugkeert naar het optiemenu.

U kunt tot 40 FM-zenders opslaan (01 tot 40).

1 Druk herhaaldelijk op ANALOG/FM om FM als invoer te selecteren.

2 Druk op OPTION om het optiemenu te openen. "1.VOLUME TRIM" wordt eerst weergegeven in het uitleesvenster op het voorpaneel.

/ om "2.AUTO PRESET" te selecteren en druk op ENTER. y Druk herhaaldelijk op PRESET / om een voorkeuzenummer te selecteren waaronder u de eerste zender wilt opslaan.

Opmerkingen • Opgeslagen zendergegevens van een voorkeuzenummer worden gewist als u een nieuwe zender onder hetzelfde voorkeuzenummer opslaat. • Als het aantal ontvangen zenders minder dan 40 blijft, stopt de automatische voorkeuzeafstemming automatisch na het zoeken naar alle beschikbare zenders. • Alleen zenders met een sterk signaal kunnen worden opgeslagen. Stel een zender handmatig in als de gewenste zender niet is opgeslagen of als een zender niet is opgeslagen onder het gewenste voorkeuzenummer. (☞ p. 14)

Na ongeveer 5 seconden start de automatische voorkeuze-instelling vanaf de laagste frequentie en gaat deze verder door de hogere frequenties. Wanneer de frequentie opgeslagen is, licht de TUNEDindicator op.

y Wanneer u op RETURN drukt tijdens het automatisch afstemmen, wordt de automatische voorkeuzeafstemming geannuleerd.

Luisteren naar FM-uitzendingen

■ Handmatige zendervoorkeuze

■ Een voorkeuzezender wissen

Gebruik deze functie om handmatig van een gewenste zender een voorkeuzezender te maken.

1 Druk op OPTION om het optiemenu te

1 Stem af op een radiozender die u als voorkeuze wilt opslaan.

2 Druk op MEMORY. "MANUAL PRESET" wordt weergegeven in het uitleesvenster op het voorpaneel, gevolgd door het voorkeuzenummer waaronder de zender wordt opgeslagen. y Door MEMORY langer dan 2 seconden in te drukken, wordt de zender opgeslagen onder het laagst beschikbare voorkeuzenummer of één voorkeuzenummer hoger dan het laatste voorkeuzenummer.

/ om het voorkeuzenummer (01 tot 40) te selecteren waaronder u de zender wilt opslaan. Wanneer u een voorkeuzenummer selecteert waaronder geen zender is opgeslagen, wordt de EMPTY-indicator weergegeven in het uitleesvenster. Wanneer u een reeds besproken voorkeuzenummer selecteert, wordt de reeds geregistreerde frequentie weergegeven aan de rechterkant van het voorkeuzenummer. y Om de registratie te annuleren, drukt u op RETURN op de afstandsbediening of voert u gedurende ongeveer 30 seconden geen handelingen uit met de tuner.

4 Druk nogmaals op MEMORY om de zender op te slaan.

2 Geef "3.CLEAR PRESET" weer met

/ en druk op ENTER. Het voorkeuzenummer en de frequentie worden weergegeven in het uitleesvenster op het voorpaneel. y U kunt deze handeling annuleren en terugkeren naar het optiemenu door te drukken op RETURN op de afstandsbediening.

/ het voorkeuzenummer van de zender die u wilt wissen en druk op ENTER. De voorkeuzezender die opgeslagen is onder het geselecteerde voorkeuzenummer wordt gewist. Herhaal de bovenstaande stappen als u meer voorkeuzenummers wilt wissen. Druk op OPTION om de handeling te beëindigen.

■ De mono-ontvangstmodus gebruiken Wanneer het signaal van de gewenste FM-zender te zwak is, stelt u de ontvangstmodus in op "MONO" om de signaalsterkte te verhogen.

1 Druk op OPTION om het optiemenu te openen.

2 Geef "4.STEREO/MONO" weer met druk op ENTER.

3 Selecteer "MONO" met

/ om de ontvangstmodus in te stellen op mono.

Luisteren naar FM-uitzendingen

■ Het informatiescherm wijzigen Telkens u op INFO drukt, wijzigt het informatiescherm als volgt:

■ De dienst TP (Traffic Program) gebruiken (alleen voor modellen voor Europa en Rusland) Gebruik deze functie om de dienst TP (Traffic Program) van het Radio Data System-zendernetwerk te ontvangen.

1 Druk op OPTION om het optiemenu te openen.

Alleen voor Europese en Russische modellen

• SURROUND MODE Geeft de surroundmodus of stereomodus weer. • FREQUENCY Geeft de frequentie en het voorkeuzenummer weer. • PROGRAM SERVICE (PS) Geeft het ontvangen Radio Data System-programma weer. • PROGRAM TYPE (PTY) Geeft het type van het ontvangen Radio Data Systemprogramma weer. • RADIO TEXT (RT) Geeft de informatie van het ontvangen Radio Data System-programma weer. • CLOCK TIME (CT) Geeft de huidige tijd weer.

y • Druk op RETURN om een zoekopdracht te annuleren. • Als er tijdens het zoeken gedurende 30 seconden geen handelingen worden uitgevoerd, wordt het optiemenu gesloten en de zoekopdracht geannuleerd.

BASISBEDIENING Informatietype

/ om "5.TRAFFIC PROG" te selecteren en druk op ENTER. De zoekopdracht start automatisch. De AUTOindicator en "TP" knipperen tijdens de zoekopdracht in het multi-informatiescherm. Wanneer er verkeersinformatie ontvangen wordt, blijven "TP" en de frequentie branden en wordt het zoeken gestopt. Als het toestel er niet in slaagt verkeersinformatie te ontvangen, doven "TP" en de frequentie en wordt "TP Not Found" weergegeven in het uitleesvenster op het voorpaneel.

Afspelen van een iPod/iPhone en USB-apparaat Sluit een USB-apparaat zoals een iPod/iPhone, USBflashgeheugen of draagbare muziekspeler aan om audiobestanden af te spelen.

USB INFO SETUP OPTION ENTER FOLDER ▲/▼ RETURN /

1 Druk op USB om USB als invoer te selecteren.

Oplaadfunctie batterij De batterij van een aangesloten apparaat kan opgeladen worden wanneer het toestel ingeschakeld is. Een iPod/ iPhone die aangesloten is op het toestel wordt altijd opgeladen, zelfs als de waakstand geactiveerd is op het toestel.

Ondersteunde iPods/iPhones iPod classic iPod nano (3e generatie tot 6e generatie) iPod touch iPhone iPhone 3G iPhone 3GS iPhone 4 y • Sommige functies zijn mogelijk niet beschikbaar afhankelijk van het model of de softwareversie van uw iPod/iPhone. • Voor een volledige lijst van statusberichten die in het uitleesvenster op het voorpaneel kunnen worden weergegeven, raadpleegt u het hoofdstuk "Meldingen voor een iPod/iPhone en USB-apparaat" onder "Problemen oplossen" (☞ p. 27). • Zorg ervoor dat het volume op het minimumniveau staat voor u uw iPod/iPhone verwijdert.

Ondersteunde USB-apparaten USB-flashgeheugens en draagbare USB-muziekspelers die geformatteerd zijn met FAT en ondersteuning bieden voor USB Mass Storage Class Opmerking Sommige USB-apparaten worden mogelijk niet ondersteund, ook al behoren ze tot de bovenstaande categorie.

2 Speel gegevens op de iPod/iPhone of op het USB-apparaat af. iPod/iPhone

: afspelen/pauzeren : voorwaarts overslaan (houd deze toets ingedrukt om snel vooruit te spoelen) : achterwaarts overslaan (houd deze toets ingedrukt om snel terug te spoelen) ▲/▼: door het scherm bladeren

: afspelen/pauzeren*1 : voorwaarts overslaan (houd deze toets ingedrukt om snel vooruit te spoelen) : achterwaarts overslaan (houd deze toets ingedrukt om snel terug te spoelen) RETURN: stoppen FOLDER ▲/▼: de map overslaan*2

Hervat de muziek die het laatst werd afgespeeld (afspelen hervatten). *2 De mapnaam wordt bij het overslaan gedurende drie seconden weergegeven in het uitleesvenster op het voorpaneel.

y Het toestel start in de volgende gevallen automatisch met het afspelen van gegevens op de iPod/iPhone of op het USBapparaat. • Als u de invoer instelt op USB terwijl het toestel ingeschakeld is en er een iPod/iPhone of USB-apparaat aangesloten is. • Als de invoer ingesteld is op USB wanneer het toestel ingeschakeld wordt via een iPod/iPhone of USB-apparaat. • Wanneer er een spelende iPod/iPhone aangesloten wordt op het toestel terwijl het ingeschakeld is. (De invoerinstelling wordt automatisch ingesteld op USB.)

Afspelen van een iPod/iPhone en USB-apparaat

Herhaald/willekeurig afspelen

Muziekinformatie weergeven

1 Druk op OPTION om het optiemenu te

U kunt informatie weergeven over de muziek die afgespeeld wordt.

/ om een beschikbare optie te selecteren en druk op ENTER. Beschikbare opties (Standaardinstelling: OFF) iPod/iPhone

Druk op INFO. Druk herhaaldelijk op INFO om de informatie (wordt gedurende drie seconden weergegeven) in de onderstaande volgorde te wijzigen. iPod/iPhone: SONG (naam van het nummer) → PLAY TIME (speelduur) → ARTIST (naam van de artiest) → ALBUM (albumnaam) → SONG (naam van het nummer) USB-apparaat: FILE (naam van het bestand) → PLAY TIME (speelduur) → SONG (naam van het nummer) → ARTIST (naam van de artiest) → ALBUM (albumnaam) → FILE (naam van het bestand)

Herhaald afspelen annuleren

Herhaald afspelen annuleren

ONE Eén nummer herhaaldelijk afspelen

Eén nummer herhaaldelijk afspelen

ALL Alle nummers op uw iPod/iPhone herhaaldelijk afspelen

Alle nummers op uw USB-apparaat herhaaldelijk afspelen

• Als de informatie niet volledig op het uitleesvenster op het voorpaneel past, rolt deze één keer over het scherm. • Sommige tekens kunnen niet worden weergegeven op het uitleesvenster op het voorpaneel van dit toestel.

FOLDER Alle nummers in de opgeslagen map op uw USB-apparaat herhaaldelijk afspelen

RANDOM Alle nummers in de opgeslagen map op uw USB-apparaat willekeurig afspelen

Firmware-update U kunt de firmware van dit toestel updaten.

1 Zet de firmwaregegevens over naar een USBflashgeheugen. Sluit vervolgens het USBflashgeheugen aan op de USB-poort op het voorpaneel van dit toestel. Zorg dat u het firmwarebestand in de hoofdmap van het USB-flashgeheugen hebt gekopieerd. Raadpleeg de documentatie die bij het firmwarebestand hoort.

■ Gegevens op de iPod/iPhone willekeurig afspelen

1 Druk op OPTION om het optiemenu te openen.

/ om "3.SHUFFLE" te selecteren en druk op ENTER.

/ om de instelling te selecteren en druk op ENTER. Beschikbare opties (Standaardinstelling: OFF) OFF: Willekeurig afspelen annuleren SONGS: Nummers willekeurig afspelen ALBUMS: Albums willekeurig afspelen

2 Druk op SETUP. 3 Druk op / om "6:FIRMWARE" te selecteren en druk op ENTER.

• Druk op / om "6-1:VERSION" te selecteren. Het versienummer van de firmware die geïnstalleerd is op het toestel wordt weergegeven in het uitleesvenster op het voorpaneel. • Raadpleeg het hoofdstuk "Firmware-updateberichten" onder "Problemen oplossen" (☞ p. 28) voor meer informatie over firmware-updateberichten die weergegeven kunnen worden in het uitleesvenster op het voorpaneel.

1-4:SURROUND L De volumebalans aanpassen met behulp van de testtoon

De hoge/lage frequenties aanpassen (toonregeling)

De HDMI-instellingen configureren

De helderheid van het uitleesvenster op het voorpaneel wijzigen

5-1:SP CHANNEL Het kanaalnummer selecteren

5-2:SP TYPE De instelling van het luidsprekertype wijzigen

5-3:SP DISTANCE De afstand tussen de luidsprekers instellen

5-4:CROSSOVER De kantelfrequentie instellen

6-1:VERSION De firmwareversie van het toestel weergeven

6-2:USB UPDATE De firmware van dit toestel updaten

7:D.RANGE 8:MATRIX DECODE

Het dynamische bereik aanpassen

8-1:DECODE MODE De decoder selecteren

8-2:C.IMAGE Het middenbeeld aanpassen

/ om de waarde voor elk menu aan te passen.

SETUP Houd / wijzigen.

ingedrukt om de waarde sneller te

4 Druk nogmaals op SETUP om het instelmenu te verlaten. y

U kunt verschillende instellingen van het toestel wijzigen via het instelmenu.

• Druk op RETURN of menu.

1 Druk op SETUP om het instelmenu te

openen. "1:SP LEVEL" wordt weergegeven in het uitleesvenster op het voorpaneel.

/ om een menu te selecteren en druk op ENTER. Herhaal deze procedure tot het gewenste menu/ submenu wordt weergegeven.

om terug te keren naar het vorige

om het volgende menu te openen.

Opmerking Als u binnen de 30 seconden na het openen van het instelmenu geen handeling uitvoert, verlaat het toestel automatisch het instelmenu.

De volumebalans voor elk kanaal aanpassen Menu: 1:SP LEVEL U kunt de volumebalans tussen de kanalen instellen aan de hand van testtonen die via elk kanaal worden uitgevoerd. Submenu: "1-1:FRONT L" "1-2:FRONT R": Hiermee kunt u het uitvoerniveau van de voorluidsprekerkanalen (links/rechts) aanpassen. "1-3:CENTER": Hiermee kunt u het uitvoerniveau van het centrale luidsprekerkanaal aanpassen. "1-4:SURROUND L" "1-5:SURROUND R": Hiermee kunt u het uitvoerniveau van de virtuele surround/ surroundluidsprekerkanalen (links/rechts) aanpassen. "1-6:SUBWOOFER": Hiermee kunt u het uitvoerniveau van het subwooferkanaal aanpassen. Instelbaar bereik: –6 tot +6 (Standaardinstelling: 0) y

y Om de ARC-functie te activeren, stelt u "3-1:CONTROL" in op "ON".

■ De audio-uitvoer instellen Submenu: 3-2:AUDIO U kunt een component selecteren om HDMIaudiosignalen weer te geven. Deze instelling is geactiveerd wanneer "3-1:CONTROL" ingesteld is op "OFF". Beschikbare opties: AMP, TV (Standaardinstelling: AMP) "AMP": Hiermee worden HDMI-geluidssignalen uitgevoerd via de luidsprekers die aangesloten zijn op dit toestel. "TV": Hiermee worden HDMI-geluidssignalen uitgevoerd via de luidsprekers van een tv die aangesloten is op dit toestel.

• U kunt de volumebalans ook aanpassen tijdens het afspelen van het invoerapparaat. (☞ p. 12) • Druk na het doorvoeren van de instellingen voor een kanaal op LEVEL om verder te gaan naar het volgende aan te passen kanaal.

De hoge/lage frequenties aanpassen (toonregeling)

U kunt de helderheid van het uitleesvenster op het voorpaneel wijzigen. U kunt het uitleesvenster op het voorpaneel ook uitschakelen om een film in een donkerdere omgeving te bekijken. De helderheid van het voorpaneel wijzigt als volgt: Menu: 4:DISPLAY MODE Instelbaar bereik (Standaardinstelling: "DIMMER 0")

Submenu "2-1:BASS": Hiermee kunt u de balans aanpassen van het lagefrequentiebereik (Bass) van geluiden die worden uitgevoerd via de luidspreker. "2-2:TREBLE": Hiermee kunt u de balans aanpassen van het hogefrequentiebereik (Treble) van geluiden die worden uitgevoerd via de luidspreker.

NUTTIGE BEDIENINGSFUNCTIES Menu: 2:TONE CONTROL U kunt de balans van het hogefrequentiebereik (Treble) en het lagefrequentiebereik (Bass) van geluiden die worden uitgevoerd via de voorluidsprekers aanpassen om de gewenste toon te verkrijgen. Wanneer een hoofdtelefoon is aangesloten, moet u de balans van het hogefrequentiebereik en het lagefrequentiebereik aanpassen van het geluid dat wordt uitgevoerd via de luidspreker.

De helderheid van het uitleesvenster op het voorpaneel wijzigen

Instelbaar bereik: –6 tot +6 (Standaardinstelling: 0)

De HDMI-instellingen configureren Menu: 3:HDMI SETUP U kunt de instellingen voor HDMI-signalen en de HDMIregelfunctie configureren.

■ De HDMI-regelfunctie in- of uitschakelen Submenu: 3-1:CONTROL U kunt kiezen of u de HDMI-regelfunctie al dan niet gebruikt. Raadpleeg "Het toestel bedienen met de afstandsbediening van de tv" (☞ p. 23) voor meer informatie.

Als u DISPLAY OFF selecteert, wordt het uitleesvenster op het voorpaneel uitgeschakeld wanneer u het instelmenu verlaat.

Opmerkingen • Het uitleesvenster op het voorpaneel licht tijdelijk op wanneer een handeling wordt uitgevoerd terwijl de DISPLAY OFFmodus is geselecteerd. • Alleen de STATUS-indicator blijft branden in de DISPLAY OFF-modus.

Beschikbare opties: OFF, ON (Standaardinstelling: OFF) "OFF": Hiermee deactiveert u de HDMI-regelfunctie. Het stroomverbruik van het toestel tijdens de waakstand vermindert. "ON": Hiermee activeert u de HDMI-regelfunctie.

Andere luidsprekers gebruiken Menu: 5:SP SETUP U kunt het luidsprekertype instellen als u luidsprekers wilt toevoegen of wijzigen. Als u alleen de bijgeleverde luidspreker aansluit, hoeft u deze instelling niet te wijzigen.

■ Het aantal kanalen en het type voorluidspreker selecteren Submenu: 5-1:SP CHANNEL U kunt het aantal uitvoerende luidsprekers instellen. Meegeleverde luidspreker:

Submenu: 5-2:SP TYPE U kunt het type voorluidsprekers instellen. "BAR": Wanneer u het toestel gebruikt, zelfstandig of als aanvulling op andere luidsprekers die in de handel verkrijgbaar zijn "BOOK SHELF": Deze instelling wordt niet gebruikt voor dit systeem "OTHER": Wanneer u luidsprekers die in de handel verkrijgbaar zijn aansluit in plaats van het toestel

Luidsprekers verkrijgbaar in de handel:

5-1:SP CHANNEL 2CH 5-2:SP TYPE

■ De afstand tussen de luidsprekers instellen Submenu: 5-3:SP DISTANCE Wanneer u de geschikte parameter selecteert voor de afstand tussen de linker- en rechtervoorluidspreker, kunt u een optimaal surroundeffect bekomen. Beschikbare opties (Standaardinstelling: NORMAL) "WIDE": Wanneer de afstand tussen de voorluidsprekers meer dan 150 cm bedraagt. "NORMAL": Wanneer de afstand tussen de voorluidsprekers tussen 80 en 150 cm bedraagt. "NARROW": Wanneer de afstand tussen de voorluidsprekers minder dan 80 cm bedraagt. Opmerkingen • Als de surroundmodus uitgeschakeld is, kan deze instelling niet worden gemaakt. • Deze instelling kan alleen worden gemaakt wanneer "2CH" of "3CH" is geselecteerd bij "5-1:SP CHANNEL".

■ De kantelfrequentie instellen Submenu: 5-4:CROSSOVER U kunt de kantelfrequentie die uitgevoerd wordt door de ingebouwde subwoofer van dit toestel instellen overeenkomstig de specificaties van de aangesloten luidsprekers. Beschikbare opties (Standaardinstelling: 150Hz) 80Hz, 100Hz, 120Hz, 150Hz, 200Hz

Regeling van het dynamische bereik Menu: 7:D.RANGE U kunt de compressie van het dynamische bereik aanpassen. Het dynamische bereik is het verschil tussen het zachtst hoorbare geluid en het hardste geluid dat zonder vervorming kan worden weergegeven. Beschikbare opties: AUTO/MIN, STANDARD, MAX (Standaardinstelling: MAX) "AUTO/MIN": (MIN) Het dynamische bereik aanpassen voor een laag volume of een stille omgeving, bijvoorbeeld 's avonds, voor het afspelen van bitstreamsignalen (met uitzondering van Dolby TrueHD-signalen). (AUTO) Het dynamische bereik aanpassen op basis van informatie van het ingangssignaal bij het afspelen van Dolby TrueHD-signalen. "STANDARD": Het dynamische bereik dat aanbevolen wordt voor normaal thuisgebruik. "MAX": Geluid uitvoeren zonder aanpassing van het dynamische bereik van de ingevoerde signalen.

De matrixdecodering instellen Menu: 8:MATRIX DECODE De matrixdecodeerfunctie zet 2-kanaalsstereogeluid om naar surroundgeluid.

■ De decoder selecteren Submenu: 8-1:DECODE MODE Dit submenu kan alleen geselecteerd worden wanneer "STANDARD" geselecteerd is als surroundmodus. Beschikbare opties (Standaardinstelling: DOLBY PLII) DOLBY PLII, Neo:6 Cinema, Neo:6 Music

■ Het middenbeeld aanpassen Submenu: 8-2:C.IMAGE Hiermee kunt u de uitvoer van het linker- en rechtervoorkanaal aanpassen in functie van het middenkanaal om het middenkanaal naar wens meer of minder dominant te maken. U kunt deze aanpassing alleen doorvoeren als "Neo:6 Music" geselecteerd is bij "81:DECODE MODE". Aanpasbaar bereik (Standaardinstelling: 0.3) 0.0 tot 1.0

NUTTIGE BEDIENINGSFUNCTIES Nederlands

Instellingen voor elke signaalbron (optiemenu) De optiemenu-items worden hieronder weergegeven. Deze instellingen worden toegepast op de signaalbron die momenteel geselecteerd is.

1 Druk op de ingangsknop van de ingang waarvoor u de instellingen wilt wijzigen.

2 Druk op OPTION om het optiemenu te openen. Het optiemenu wordt weergegeven in het uitleesvenster op het voorpaneel. Optiemenu-items De volgende menu-items zijn beschikbaar voor elke signaalbron. Ingang

*1 Zie pagina 13 voor meer informatie. *2 Zie pagina 17 voor meer informatie.

/ om het menu te selecteren en druk op ENTER.

/ om de instelwaarde te wijzigen en druk op ENTER.

5 Druk op OPTION om het optiemenu te sluiten. Druk op RETURN om terug te keren naar het vorige menu.

Het ingangsniveau van elke aansluiting aanpassen (VOLUME TRIM) Menu: 1.VOLUME TRIM Pas het ingangsniveau van elke aansluiting aan ter compensatie van variaties in het volumeniveau tussen de verschillende invoerapparaten. Instelbaar bereik: –6 tot +6 (Standaardinstelling: 0)

De audiovertraging aanpassen (AUDIO DELAY) Menu: 2.AUDIO DELAY Beelden van een flatscreen-tv worden soms iets na het geluid weergegeven. U kunt deze functie gebruiken om het geluid te vertragen en het te synchroniseren met het videobeeld. Instelbaar bereik: 0 ms tot 500 ms, AUTO (Standaardinstelling: "AUTO") "AUTO": Indien uw tv aangesloten is via HDMI met de functie voor het automatisch aanpassen van de audiovertraging ingeschakeld, wordt de vertraging automatisch aangepast.

De audio-invoer toewijzen aan de optische/coaxiale digitale ingang (AUDIO ASSIGN) Menu: 3.AUDIO ASSIGN Als de HDMI-aansluiting van een component geen audiosignalen doorstuurt, selecteert u HDMI-invoer en gebruikt u de optische/coaxiale ingang voor audio. Beschikbare opties (Standaardinstelling: HDMI) "HDMI": Het HDMI-audiosignaal selecteren "OPTICAL": Het audiosignaal van de optische ingang selecteren "COAXIAAL": Het audiosignaal van de coaxiale ingang selecteren

Het toestel bedienen met de afstandsbediening van de tv Wat is de HDMI-regelfunctie? (aan/uit)

U kunt de afstandsbediening van de tv gebruiken om dit toestel te bedienen als uw tv de HDMI-regelfunctie ondersteunt (bv. REGZA Link) en aangesloten is op de HDMI OUT (ARC)-aansluiting van dit toestel. *1

Afstandsbediening van de tv (Voorbeeld)

Het toestel in- en uitschakelen Ingang wijzigen Dit toestel selecteert de ingang automatisch op basis van de ingangsinstelling op de tv. Wanneer de ingang gewijzigd wordt op de tv (bv. door het selecteren van de BD-speler op de tv), wordt eveneens de ingang van het toestel gewijzigd.

Voor het selecteren van een component om geluiden weer te geven (dit toestel of de tv) *1 y • Sommige tv's ondersteunen het in- en uitschakelen van de UniVolume-functie los van het bovenstaande. • Zelfs als uw tv de HDMI-regelfunctie ondersteunt, is het mogelijk dat sommige functies niet beschikbaar zijn. Zie de bij uw tv geleverde handleiding voor meer informatie. • Als u gebruik maakt van HDMI om dit toestel aan te sluiten op een toestel (bv. een BD-speler) die de HDMI-regelfunctie ondersteunt, kunt u dat toestel bedienen met behulp van de HDMI-regelfunctie. • Wij raden u aan dat u gebruik maakt van producten (tv, BD/ DVD-speler enz.) van dezelfde fabrikant.

1 Schakel alle componenten in die verbonden zijn met dit toestel via HDMI.

2 Controleer alle componenten die via HDMI aangesloten zijn en schakel de HDMIregelfunctie van elke component in. Stel voor dit toestel "3-1:CONTROL" in het instelmenu "3:HDMI SETUP" in op "ON" (☞ p. 19). *2 Raadpleeg de handleiding van elke externe component voor meer informatie. *3

3 Schakel de tv uit en daarna weer in. *2 y • De standaardinstelling is "OFF". Wanneer "3-1:CONTROL" bij "3:HDMI SETUP" ingesteld is op "ON" in het instelmenu: – Zelfs als u op de knop (aan/uit) drukt, wordt het toestel niet volledig uitgeschakeld en worden er signalen uitgevoerd van de HDMI IN-aansluiting naar de HDMI OUT (ARC)aansluiting. – Selecteer voordat u het toestel uitschakelt de gewenste signaalbronnen die aangesloten zijn op HDMI IN (1 tot 3)aansluiting. – Afhankelijk van de tv kunnen handelingen met de tv, zoals het wijzigen van het kanaal, zorgen voor een wijziging van de instelling van de surroundmodi van dit toestel.

NUTTIGE BEDIENINGSFUNCTIES Het volume verhogen of verlagen

Instellen van de HDMI-regelfunctie

*3 y Voorbeeld van tv-instellingen • Selecteer in het instelmenu van uw tv "Koppelingsinstelling" → "HDMI-regelinstelling" (voorbeeld) en stel vervolgens een instelling zoals "HDMI-regelfunctie" in op "AAN" (voorbeeld). • Een instelling als "Luidsprekerprioriteit" moet ingesteld worden op "AV-versterker".

Het toestel bedienen met de afstandsbediening van de tv

Registreren van HDMIcomponenten op de tv *4

1 Selecteer dit toestel als de ingangsbron van de tv.

2 Schakel de component in die de HDMIregelfunctie ondersteunt (bv. BD-speler) en aangesloten is op dit toestel.

3 Stel de ingang van dit toestel in op de BDspeler en controleer of het beeld van de speler correct wordt weergegeven. Als u een BD-speler aangesloten hebt op de HDMI 1-aansluiting, drukt u herhaaldelijk op de ingangskeuzetoets om "HDMI 1" te selecteren.

4 Controleer of de HDMI-regelfunctie werkt (schakel dit toestel in of pas het volumeniveau aan met behulp van de afstandsbediening van de tv). *4 y Voor sommige HDMI-componenten moet u alleen de HDMIregelfunctie instellen. In dit geval is het niet nodig om HDMIcomponenten te registreren bij de tv.

Als de HDMI-regelfunctie niet werkt

Controleer het volgende: – De tv is aangesloten op de HDMI OUT (ARC)aansluiting van dit toestel. – "3-1:CONTROL" bij "3:HDMI SETUP" is ingesteld op "ON" in het instelmenu. (☞ p. 19) – De HDMI-regelfunctie is ingeschakeld op de tv. (Controleer ook de verwante instellingen zoals de aan/uit-interlockfunctie of de luidsprekerprioriteit.) De HDMI-regelfunctie werkt niet, zelfs niet na het controleren van de bovenstaande punten. – Schakel dit toestel en de tv uit en vervolgens weer in. – Koppel het netsnoer van het toestel en van externe apparaten die verbonden zijn met het toestel via HDMI los. Sluit deze na ongeveer 30 seconden opnieuw aan. – Wijzig na het selecteren van HDMI 1, HDMI 2 of HDMI 3 de ingang van de tv en dit toestel naar dezelfde ingang.

De aansluitingsmethode en de aangesloten componenten wijzigen Wanneer de aangesloten componenten en aansluitingen gewijzigd worden, reset u het toestel met behulp van de volgende procedures.

1 Schakel de HDMI-regelfunctie van de tv en de speler uit, schakel alle aangesloten apparaten uit en wijzig de aansluitingen.

2 Voer stap 1 tot 3 uit van "Instellen van de HDMI-regelfunctie".

EXTRA INFORMATIE Problemen oplossen Raadpleeg de onderstaande tabel in geval van problemen met dit toestel. Als u het probleem dat u ervaart hieronder niet terugvindt of als de onderstaande instructies niet helpen, activeert u de waakstand op het toestel, koppelt u het netsnoer los en contacteert u de dichtstbijzijnde erkende Yamaha-verdeler of het dichtstbijzijnde Yamaha Service Center. Controleer eerst de onderstaande punten. 1 Het netsnoer van dit toestel, de tv en de externe componenten (zoals een BD-speler) is goed aangesloten op het stopcontact. 2 Dit toestel, de tv en de externe componenten (zoals een BD-speler) zijn ingeschakeld. 3 Alle kabels zijn goed aangesloten op de correcte aansluitingen op de componenten. Probleem Het apparaat wordt ingeschakeld maar wordt onmiddellijk terug uitgeschakeld.

De luidsprekers produceren geen geluid.

Het netsnoer is mogelijk verkeerd aangesloten.

Zorg ervoor dat het netsnoer stevig in het stopcontact is gestoken.

Een luidsprekerkabel zorgt mogelijk voor kortsluiting.

Controleer of alle luidsprekerkabels correct zijn aangesloten.

Dit toestel heeft mogelijk een zware elektrische schok gekregen, bijvoorbeeld van een blikseminslag of overmatige statische elektriciteit.

Zet het toestel in de waakstand en koppel vervolgens het netsnoer los. Wacht ongeveer 30 seconden, sluit het netsnoer aan en schakel vervolgens het toestel opnieuw in.

Het volume staat mogelijk op het minimumniveau.

Wijzig de volumebalans.

De dempingsfunctie is mogelijk actief.

Schakel de dempingsfunctie uit.

De ingangsbron of instelling van de ingang is mogelijk foutief.

Selecteer de juiste ingangsbron of -instelling.

De kabels zijn mogelijk verkeerd aangesloten.

Controleer of alle kabels goed zijn aangesloten.

"3-2:AUDIO" in het instelmenu "3:HDMI SETUP" is ingesteld op "TV".

Stel "3-2:AUDIO" in het instelmenu "3:HDMI SETUP" in op "AMP".

"3-1:CONTROL" in het instelmenu "3:HDMI SETUP" is ingesteld op "OFF".

Bij het aansluiten van een tv die ARC (Audio Return Channel) ondersteunt op dit toestel via alleen een HDMI-kabel, stelt u "31:CONTROL" bij "3:HDMI SETUP" in op "ON".

Verbind de coaxiale digitale ingang en de audiouitgang van de tv met behulp van een digitale audiocinchkabel.

De kabels zijn mogelijk verkeerd aangesloten.

Controleer of alle kabels goed zijn aangesloten.

De luidsprekerkanalen maken geen geluid met uitzondering van de voorste.

U luistert mogelijk naar stereogeluiden zonder surroundmodus.

Druk op de knop SURROUND om in geluidsmodus af te spelen.

"1:SP LEVEL" in het instelmenu "1-4:SURROUND L"/"1-5:SURROUND R" is ingesteld op het minimumniveau.

Pas "1:SP LEVEL" aan in het instelmenu "1-4:SURROUND L"/"1-5:SURROUND R".

"5-1:SP CHANNEL" is ingesteld op "2CH" of "3CH" in het instelmenu.

Stel "5-1:SP CHANNEL" in op "4CH" of "5CH".

Het volume van het subwooferkanaal is mogelijk ingesteld op het minimumniveau.

Pas het volumeniveau van de subwoofer aan.

De subwoofer produceert geen geluid.

De bron bevat geen lagefrequentiesignalen.

Het geluid is te stil aan een kant.

EXTRA INFORMATIE Er is een hoofdtelefoon aangesloten.

Het volumeniveau wordt verlaagd zonder dat u een handeling uitvoert.

Het volumeniveau wordt automatisch op 70 ingesteld wanneer u het toestel opnieuw inschakelt om de luidsprekers te beschermen.

De geluidskwaliteit is slecht (ruis).

Een luidsprekerkabel zorgt mogelijk voor kortsluiting.

Controleer of alle kabels goed zijn aangesloten.

Het toestel werkt niet correct.

Het toestel werd mogelijk blootgesteld aan een zware elektrische schok, bijvoorbeeld van een blikseminslag of overmatige statische elektriciteit, of aan een daling van de stroomtoevoer.

Zet het toestel in de waakstand en koppel vervolgens het netsnoer los. Wacht ongeveer 30 seconden, sluit het netsnoer aan en schakel vervolgens het toestel opnieuw in.

Een digitaal apparaat of apparaat met hoge frequentie produceert geluiden.

Het toestel is mogelijk in de buurt van digitale apparatuur of apparatuur met een hoge frequentie geplaatst.

Zet het toestel verder bij dergelijke apparatuur vandaan.

De toestelinstellingen wijzigen automatisch.

Wanneer "3-1:CONTROL" in het instelmenu "3:HDMI SETUP" ingesteld is op "ON", kunnen handelingen op de tv (bv. het kanaal wijzigen enz.) wijzigingen teweegbrengen in de toestelinstellingen, zoals de surroundmodus.

Stel "3-1:CONTROL" in het instelmenu "3:HDMI SETUP" in op "OFF" of stel het toestel opnieuw in met de afstandsbediening ervan.

Het toestel is mogelijk buiten het bereik van de afstandsbediening.

Voor meer informatie over het bereik van de afstandsbediening, raadpleegt u "Voorbereiding van de afstandsbediening".

De afstandsbedieningssensor van dit toestel wordt mogelijk blootgesteld aan direct zonlicht of belichting.

Wijzig de belichting.

De batterijen zijn mogelijk leeg.

Vervang de batterijen.

De positie van de ontvanger voor het afstandsbedieningssignaal van de tv is niet correct.

Verplaats de ontvanger voor het afstandsbedieningssignaal van de tv naar links/ rechts zodat het midden ervan zich voor de afstandsbedieningssensor van de tv bevindt.

Plaats de ontvanger voor het afstandsbedieningssignaal van de tv op een afstand van ongeveer 10 mm van de tv.

De ontvanger voor het afstandsbedieningssignaal van de tv is gericht op een niet-compatibele sensor, zoals een sensor om het lichtniveau in de kamer te detecteren.

Plaats de ontvanger voor het afstandsbedieningssignaal van de tv nadat u de positie van de afstandsbedieningssensor hebt gevonden aan de hand van informatie in de handleiding van uw tv.

De afstandsbediening bedient het toestel niet.

De afstandsbediening van de tv werkt niet, zelfs niet wanneer de ontvanger voor het afstandsbedieningssignaal van de tv bevestigd is aan de bovenzijde van de luidspreker.

■ HDMI Probleem "AUTO" ingesteld in het optiemenu "2.AUDIO DELAY" functioneert niet.

De tv ondersteunt een automatische aanpassing van de audiovertraging niet.

Pas de vertraging handmatig aan (0 tot 500 ms).

De HDMIcontrolefunctie werkt niet correct.

Er zijn te veel HDMI-apparaten aangesloten.

Koppel enkele HDMI-apparaten los.

Er werden extra HDMI-componenten aangesloten op het toestel.

Stel "3-1:CONTROL" bij "3:HDMI SETUP" opnieuw in op "ON".

Het aangesloten HDMI-apparaat ondersteunt HDCP (High-bandwidth Digital Copyright Protection) niet.

Sluit een HDMI-apparaat aan dat HDCP ondersteunt.

Er is geen beeld of geluid.

■ FM Probleem De FM-stereoontvangst bevat ruis.

Oorzaak De eigenschappen van FM-stereouitzendingen veroorzaken dit probleem mogelijk wanneer de zender te ver weg ligt of de antenne van slechte kwaliteit is.

Er zijn storingen en een zuivere ontvangst lukt niet, zelfs niet met een goede FMantenne.

Er doet zich multipadinterferentie voor.

Er kan niet op de gewenste zender worden afgestemd met de automatische afstemmingsmethode.

Het signaal is te zwak.

Probeer een directionele FM-antenne van hoge kwaliteit.

Stel de ontvangstmodus in op "MONO".

Pas de positie van de antenne aan om de multipadinterferentie te elimineren. —

Gebruik een directionele FM-antenne van hoge kwaliteit.

Stel de ontvangstmodus in op "MONO" en druk op TUNING / stap te wijzigen.

om de frequentie met 1

■ Meldingen voor een iPod/iPhone en USB-apparaat Opmerking Controleer de aansluiting van het toestel als er zich andere storingen voordoen dan de volgende meldingen op het uitleesvenster op het voorpaneel. (☞ p. 16)

De gebruikte iPod/iPhone of het gebruikte USB-apparaat wordt niet ondersteund door dit toestel.

Sluit een ondersteunde iPod/iPhone of een ondersteund USB-apparaat aan op dit toestel.

Er is geen iPod/iPhone of USB-apparaat aangesloten op dit toestel.

Sluit een iPod/iPhone of USB-apparaat aan waarop muziekbestanden opgeslagen zijn die afgespeeld kunnen worden.

Er worden gegevens verwerkt op de iPod/ iPhone of op het USB-apparaat.

De melding verdwijnt wanneer het verwerken van gegevens voltooid is.

Er werden geen muziekbestanden gevonden die afgespeeld kunnen worden.

Sluit een iPod/iPhone of USB-apparaat aan waarop muziekbestanden opgeslagen zijn die afgespeeld kunnen worden.

Het muziekbestand kan niet gelezen worden.

Controleer of het muziekbestand afgespeeld kan worden op een andere apparaat zoals een pc.

Het formaat van het geselecteerde muziekbestand wordt niet ondersteund.

Sla het muziekbestand op in een ondersteund formaat.

Het geselecteerde muziekbestand is defect.

Selecteer een ander muziekbestand.

De iPod/iPhone of het USB-apparaat kampt met een communicatieprobleem.

Activeer de waakstand op dit toestel en sluit de iPod/iPhone of het USB-apparaat opnieuw aan.

Stopt en keert terug naar de hoofdmap.

De melding verdwijnt wanneer het afspelen start.

Een iPod/iPhone of USB-apparaat werd losgekoppeld van de USB-poort van dit toestel.

De melding verdwijnt na 3 seconden.

EXTRA INFORMATIE Unable to Play

Er is geen USB-flashgeheugen aangesloten.

Sluit een USB-flashgeheugen aan op dit toestel.

Er bevindt zich geen firmwarebestand op het USB-flashgeheugen dat aangesloten is op dit toestel.

Kopieer het updatebestand van de firmware naar de hoofdmap van het USB-flashgeheugen.

Er is een probleem met het bestand in het USB-flashgeheugen.

Activeer de waakstand op het toestel en sluit het USB-flashgeheugen opnieuw aan.

Het USB-flashgeheugen dat aangesloten is op dit toestel kampt met een communicatieprobleem omdat het geselecteerde bestand defect is.

Kopieer het updatebestand van de firmware opnieuw naar het USB-flashgeheugen.

Er heeft zich een fout voorgedaan tijdens het updaten en de firmware-update is niet voltooid.

Het updaten van de firmware is gelukt.

Deze melding wordt weergegeven als u de waakstand moet activeren op het toestel. Er wordt afwisselend "Update Success" of "Update Error" weergegeven.

Activeer de waakstand op het toestel.

Deze melding wordt weergegeven als u de waakstand moet activeren op het toestel. Er wordt afwisselend "Update Success" of "Update Error" weergegeven.

Activeer de waakstand op het toestel.

y Dit toestel resetten Wanneer het toestel blokkeert, kunt u dit probleem mogelijk oplossen door het toestel te resetten. Om het toestel te resetten, drukt u langer dan 10 seconden op de knop (aan/uit) van dit toestel.

Geeft het updateproces weer.

■ Bemonsteringsfrequentie

Dit systeem gebruikt nieuwe technologieën en algoritmes die het mogelijk maken om 7-kanaals-surroundgeluid te bereiken met slechts twee voorluidsprekers en zonder muurweerkaatsingen.

Het aantal samples (proces voor het digitaliseren van analoge signalen) per seconde. Hoe hoger de bemonsteringssnelheid, hoe breder het frequentiebereik dat kan worden weergegeven, en hoe hoger de gekwantificeerde bitsnelheid, hoe fijner het geluid dat kan worden weergegeven.

Normaal zijn twee voorluidsprekers, een centrale luidspreker, twee surroundluidsprekers, twee surroundachterluidsprekers en een subwoofer nodig om naar 7.1-kanaals-surroundgeluid te luisteren. Typisch 7.1-kanaals-luidsprekersysteem Voorluidsprekers

Subwoofer Surroundluidsprekers

Middenluidspreker Surroundachterluidsprekers

Virtueel 7.1-kanaalsgeluid Dankzij de AIR SURROUND XTREME-technologie, die alleen gebruik maakt van voorluidsprekers en de subwoofer, kunt u naar een realistisch 7.1-kanaalsgeluid luisteren door simulatie van virtuele luidsprekers in het midden, de surround en de surroundachterzijden.

Het geluidsbeeld van het toestel

■ Dolby Digital Een digitaal surroundgeluidssysteem dat werd ontworpen door Dolby Laboratories en dat volledig onafhankelijke multikanaalsgeluiden verschaft. Met 3 kanalen vooraan (links, midden en rechts) en 2 surroundstereokanalen, biedt Dolby Digital vijf audiokanalen met een volledig bereik. Met een extra kanaal specifiek voor baseffecten (LFE genaamd of Low Frequency Effect), beschikt het systeem over een totaal van 5.1 kanalen (LFE telt als 0.1 kanaal). Door 2-kanaals-stereogeluid te gebruiken voor de surroundluidsprekers, zijn nauwkeurigere bewegende geluidseffecten en surroundgeluidsomgevingen mogelijk dan met Dolby Surround.

■ Dolby Digital Plus

■ Dolby Pro Logic II Nederlands

Het toestel creëert het virtuele 7.1-kanaals-surroundgeluid met de ontvanger met ingebouwde subwoofer en de luidspreker. C: Middenluidspreker FR, FL: Voorluidsprekers SW: Subwoofer SR, SL: Virtuele surroundluidsprekers SBR, SBL: Virtuele surroundachterluidsprekers

Dit is een verbeterde matrixdecodeertechnologie die een beter ruimtelijk en directioneel gevoel biedt voor Dolby Surround-geprogrammeerd materiaal. Deze technologie creëert een overtuigend driedimensionaal geluidsveld voor traditionele stereomuziekopnames en is de uitgelezen oplossing om de surroundervaring nog intenser te maken. Terwijl conventionele surroundprogrammering volledig compatibel is met Dolby Pro Logic II-decoders, kunnen soundtracks specifiek worden gedecodeerd om volledig te kunnen profiteren van Pro Logic II-weergave, inclusief linker- en rechtersurroundkanalen.

EXTRA INFORMATIE Dolby Digital Plus is een geavanceerde audiotechnologie die ontwikkeld is voor HD-programma's en -media, inclusief HD-uitzendingen en Blu-ray-discs. Deze technologie is geselecteerd als een optionele audiostandaard voor Blu-ray-discs en levert multikanaalsgeluid via gescheiden kanalen. Dolby Digital Plus biedt ondersteuning voor bitsnelheden tot 6,0 Mbps en kan maximaal 7.1 gescheiden audiokanalen tegelijk bevatten. Dolby Digital Plus wordt ondersteund door HDMI en is ontworpen voor de optische discspelers en AV-ontvangers/-versterkers van de toekomst, maar blijft ook volledig compatibel met de bestaande multikanaalsaudiosystemen die gebruik maken van Dolby Digital.

■ HDMI Dolby TrueHD is een geavanceerde audiotechnologie zonder verlies die speciaal is ontwikkeld voor HD-media op disc, inclusief Blu-ray-discs. Deze technologie is een optionele audiostandaard voor Blu-ray-discs en levert een weergave die bit voor bit identiek is aan de studiomasteropname, waardoor het een zeer hoogstaande weergavekwaliteit biedt. Dolby TrueHD biedt ondersteuning voor bitsnelheden tot 18,0 Mbps en kan maximaal 8 gescheiden 24-bits/96 kHz-audiokanalen tegelijk bevatten. Dolby TrueHD blijft ook volledig compatibel met bestaande multikanaalsaudiosystemen en behoudt de metadatamogelijkheid van Dolby Digital, wat dialoognormalisatie en controle van het dynamische bereik mogelijk maakt.

HDMI (High-Definition Multimedia Interface) is de eerste niet-gecomprimeerde, volledig digitale audio/videointerface die door de industrie wordt ondersteund. Wanneer deze wordt gebruikt in combinatie met HDCP (High-bandwidth Digital Content Protection), biedt HDMI een beveiligde audio-/video-interface die voldoet aan de veiligheidsvereisten van content providers en systeembeheerders.

■ Deep Color Deep Color verwijst naar het gebruik van verschillende kleurdieptes in weergaves, vanaf de 24-bitsdieptes van vorige versies van de HDMI-specificatie. Deze extra bitdiepte zorgt ervoor dat HD-tv's en andere schermen kunnen overschakelen van miljoenen kleuren naar miljarden kleuren en elimineert kleurverloop op het scherm zodat er vloeiende toonovergangen en subtiele gradaties tussen kleuren worden bekomen. Dankzij de verhoogde contrastverhouding kunnen veel meer grijstinten worden weergegeven tussen zwart en wit. Deep Color verhoogt eveneens het aantal beschikbare kleuren binnen de grenzen van het RGB- of YCbCr-kleurenbereik.

■ DTS Een digitaal surroundgeluidssysteem ontwikkeld door DTS Inc. dat 5.1-kanaalsgeluid biedt. Met een overvloed aan audiogegevens is het mogelijk om authentiek klinkende effecten te voorzien.

■ DTS-HD High Resolution Audio DTS-HD High Resolution Audio is een audiotechnologie met een hoge resolutie die speciaal is ontwikkeld voor HD-media op disc, inclusief Blu-ray-discs. Deze technologie is een optionele audiostandaard voor Blu-raydiscs en levert een weergave die vrijwel niet te onderscheiden is van het origineel en daardoor een zeer hoogstaande weergavekwaliteit biedt. DTS-HD High Resolution Audio biedt ondersteuning voor bitsnelheden tot 6,0 Mbps voor Blu-ray-discs en kan gelijktijdig maximaal 7.1 gescheiden 24-bits/96 kHz-audiokanalen bevatten.

■ DTS-HD Master Audio Een hoogwaardige audio-indeling zonder verlies gecreëerd voor de volgende generatie optische discs zoals Blu-ray-discs. Deze technologie is een audiostandaard voor Blu-ray-discs. DTS-HD High Master Audio biedt ondersteuning voor bitsnelheden tot 24,5 Mbps voor Bluray-discs en kan gelijktijdig maximaal 7.1 gescheiden 24bits/96 kHz-audiokanalen bevatten.

■ DTS Neo:6 Neo:6 bewerkt conventioneel 2-kanaals-bronmateriaal voor 6-kanaalsweergave met een speciale decoder. Hierdoor wordt weergave mogelijk met kanalen met het volle bereik en met een verbeterde kanaalscheiding, zoals bij weergave van digitale signalen met gescheiden kanalen. Er zijn twee standen beschikbaar: een muziekstand voor muziek en een filmstand voor films.

■ MP3 Een van de audiocompressietechnieken gebruikt voor MPEG. Deze methode maakt gebruik van een onomkeerbare compressietechniek die een hoge compressie bereikt door onder meer audiogegevens voor geluiden die niet meer onderscheiden kunnen worden door het menselijke oor te verwijderen. Deze techniek maakt het mogelijk de hoeveelheid gegevens tot ongeveer 1/11 te verminderen (bij 128 kbps) terwijl de geluidskwaliteit vergelijkbaar blijft met die van een muziek-cd.

■ MPEG-4 AAC Een MPEG-4-audiostandaard. Met deze techniek kunnen gegevens gecomprimeerd worden met een bitsnelheid die lager ligt dan bij MPEG-2 AAC. Daarom wordt deze techniek onder meer toegepast bij mobiele telefoons, draagbare audiospelers en andere apparaten met een lage capaciteit maar die toch een hoge geluidskwaliteit vereisen. Naast de bovenstaande toepassingen wordt MPEG-4 AAC ook gebruikt om inhoud te verspreiden op het internet, wat betekent dat deze technologie ondersteund wordt door computers, mediaservers en talloze andere apparaten.

■ PCM (Pulse Code Modulation) Een signaal dat wordt omgezet naar digitaal formaat zonder compressie. Een cd wordt opgenomen met 16-bitsgeluid aan 44,1 kHz, terwijl dvd-opnames variëren tussen 16 bits aan 48 kHz tot 24 bits aan 192 kHz, waardoor de kwaliteit beter is dan bij de cd.

■ WMA Een door Microsoft Corporation ontwikkelde compressiemethode. Deze methode maakt gebruik van een onomkeerbare compressietechniek die een hoge compressie bereikt door onder meer audiogegevens voor geluiden die niet meer onderscheiden kunnen worden door het menselijke oor te verwijderen. Deze techniek maakt het mogelijk de hoeveelheid gegevens tot ongeveer 1/22 te verminderen (bij 64 kbps) terwijl de geluidskwaliteit vergelijkbaar blijft met die van een muziek-cd.

■ x.v.Color Een kleurenbereiknorm die ondersteund wordt door HDMI. Dit is een uitgebreider kleurenbereik dan sRGB waarmee heel wat nieuwe kleuren kunnen worden weergegeven. "x.v.Color" blijft compatibel met de kleuren van sRGB-standaards maar verruimt daarnaast het kleurenbereik en kan dus op die manier levendigere, natuurlijkere beelden produceren. Deze technologie is vooral doeltreffend voor stilstaande beelden en computergraphics.

Specificaties ■ SR-301

ALGEMEEN AUDIO-ONDERDEEL

• Stroomvoorziening [Modellen voor VS en Canada] AC 120 V, 60 Hz [Modellen voor Europa, VK, Korea en Azië] AC 220-240 V, 50/60 Hz [Model voor Taiwan] AC 110 V, 60/50 Hz • Stroomverbruik 40 W • Stroomverbruik in waakstand Wanneer de HDMI-regelfunctie ingeschakeld is [Modellen voor de VS en Canada] minder dan 5 W [Modellen voor Europa, het VK, Korea en Azië] .... minder dan 5 W [Model voor Taiwan] minder dan 5 W Wanneer de HDMI-regelfunctie uitgeschakeld is [Modellen voor de VS en Canada] minder dan 0,5 W [Modellen voor Europa, het VK, Korea en Azië] minder dan 0,5 W [Model voor Taiwan] minder dan 0,5 W • Afmetingen (B × H × D) Horizontaal 435 × 135 × 361 mm Verticaal 145,5 × 443,5 × 361 mm • Gewicht 7,9 kg

■ NS-BR301 • TypeType met akoestische ophanging Zonder magnetische afscherming • Driver (Volledig bereik) Links en rechts 5,5 cm conus × 2 Midden 4 × 10 cm conus × 1 • Frequentiebereik150 Hz tot 20 kHz • Impedantie 6 Ω • Afmetingen (B × H × D) 800 × 97*1 × 79,5 mm *1 Regelbaar in 4 stappen: 84 mm tot 100 mm • Zonder standaards 800 × 79 × 70 mm • Gewicht 1,5 kg

* Specificaties zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving.

Geproduceerd onder licentie van Dolby Laboratories. Dolby, Pro Logic en het dubbele D-symbool zijn handelsmerken van Dolby Laboratories.

"HDMI", het "HDMI"-logo en "High-Definition Multimedia Interface" zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC.

"x.v.Color" is een handelsmerk van Sony Corporation.

Gefabriceerd onder licentie onder VS-octrooinummers: 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567 & andere in de VS en wereldwijd uitgegeven & aangevraagde octrooien. DTS-HD, het overeenstemmende symbool & DTS-HD in combinatie met het symbool zijn gedeponeerde handelsmerken van DTS, Inc. Product bevat software. © DTS, Inc. Alle rechten voorbehouden.

EXTRA INFORMATIE Dit systeem gebruikt nieuwe technologieën en algoritmes die het mogelijk maken om 7-kanaals-surroundgeluid te bereiken met slechts twee voorluidsprekers en zonder muurweerkaatsingen.

iPod, iPhone "Made for iPod" en "Made for iPhone" betekenen dat een elektronisch accessoire speciaal is ontworpen om aan te sluiten op een iPod of iPhone en dat de ontwikkelaar van het accessoire verklaart dat het voldoet aan de prestatienormen van Apple. Apple is niet verantwoordelijk voor de werking van dit apparaat of voor het voldoen ervan aan de veiligheids- en overheidsvoorschriften. iPhone, iPod, iPod classic, iPod nano, iPod touch en iTunes zijn handelsmerken van Apple Inc., gedeponeerd in de VS en andere landen.

"UniVolume" is een handelsmerk van Yamaha Corporation.

Dvd-video, Blu-ray Disc enz.

y • Raadpleeg de handleiding van het ingangsbronapparaat en stel het apparaat correct in. • Wanneer een dvd-audio beschermd door CPPM wordt afgespeeld, is het mogelijk dat video- en audiosignalen niet worden uitgevoerd, afhankelijk van het type dvd-speler. • Dit toestel is niet compatibel met HDCP-incompatibele HDMI- of DVI-apparaten. Raadpleeg de bijgeleverde gebruiksaanwijzingen van de HDMI- of DVI-componenten voor HDCP-ondersteuning. • Om audiobitstreamsignalen te decoderen op dit systeem, stelt u het ingangsbronapparaat correct in zodat het apparaat de audiobitstreamsignalen rechtstreeks uitvoert (de bitstreamsignalen worden niet gedecodeerd op het apparaat). Raadpleeg de bijgeleverde handleidingen voor meer informatie.

Videosignalen die kunnen worden ontvangen – Dit toestel is compatibel met videosignalen met de volgende resoluties: • 480i/60 Hz • 576i/50 Hz • 480p/60 Hz • 576p/50 Hz • 720p/60 Hz, 50 Hz • 1080i/60 Hz, 50 Hz • 1080p/60 Hz, 50 Hz, 24 Hz – Deep Color – x.v.Color – 3D-videosignaal y De compatibele videosignalen worden gewijzigd afhankelijk van de aangesloten tv.

■ Digitaal audiosignaal (optisch/coaxiaal) Audiosignaaltypes

Audiosignaalformaten

■ iPod/iPhone/USB-apparaat Beschikbare formaten voor compressie van geluidsgegevens • WAV (8 kHz tot 48 kHz, 16 bit) • MP3 (8 kHz tot 48 kHz, 5 kbps tot 320 kbps) • WMA (8 kHz tot 48 kHz, 5 kbps tot 384 kbps) • MPEG4-AAC (8 kHz tot 48 kHz, 8 kbps tot 320 kbps)

Opmerkingen over afstandsbedieningen en batterijen • Mors geen vloeistof op de afstandsbediening. • Laat de afstandsbediening niet vallen. • Laat de afstandsbediening niet op een plaats die: – warm of vochtig is, zoals in de buurt van een verwarming of in een badkamer; – extreem koud is; – stoffig is. • Als de afstand waarin de afstandsbediening efficiënt werkt aanzienlijk afneemt, dient u de batterijen zo snel mogelijk te vervangen door twee nieuwe. • Gebruik geen oude batterij in combinatie met een nieuwe. • Gebruik geen verschillende soorten batterijen (bijvoorbeeld, alkaline en mangaan) samen. Hun prestaties zullen variëren, zelfs als ze dezelfde vorm hebben. • Als de batterijen leeglopen, dient u ze onmiddellijk uit de afstandsbediening te verwijderen om een ontploffing of zuurlek te vermijden. • Doe batterijen volgens de plaatselijke reglementen weg. • Doe een batterij onmiddellijk weg als ze begint te lekken. Let erop dat er geen batterijzuur in contact komt met uw huid of kledij. Veeg het vak schoon voordat u nieuwe batterijen plaatst. • Houd batterijen uit de buurt van kinderen. Raadpleeg onmiddellijk een arts als een batterij per ongeluk ingeslikt wordt. • Wanneer u de afstandsbediening gedurende een langere periode niet zult gebruiken, verwijdert u de batterijen uit de afstandsbediening. • Laad de bijgeleverde batterijen niet op en haal deze niet uit elkaar.

Informatie voor gebruikers over inzameling en verwijdering van oude apparaten en gebruikte batterijen Deze tekens op de producten, verpakkingen en/of bijgaande documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet mogen worden gemengd met algemeen huishoudelijk afval. Breng alstublieft voor de juiste behandeling, herwinning en hergebruik van oude producten en gebruikte batterijen deze naar daarvoor bestemde verzamelpunten, in overeenstemming met uw nationale wetgeving en de instructies 2002/96/EC en 2006/66/EC.

Voor meer informatie over het inzamelen en hergebruik van oude producten en batterijen kunt u contact opnemen met uw plaatselijke gemeentebestuur, uw afvalverwerkingsbedrijf of het verkooppunt waar u de artikelen heeft gekocht.

[Informatie over verwijdering in andere landen buiten de Europese Unie] Deze symbolen zijn alleen geldig in de Europese Unie. Mocht u artikelen weg willen gooien, neem dan alstublieft contact op met uw plaatselijke overheidsinstantie of dealer en vraag naar de juiste manier van verwijderen.

EXTRA INFORMATIE Door deze producten en batterijen correct te verwijderen, helpt u natuurlijke rijkdommen te beschermen en voorkomt u mogelijke negatieve effecten op de menselijke gezondheid en de omgeving, die zich zouden kunnen voordoen door ongepaste afvalverwerking.

Opmerking bij het batterijteken (onderste twee voorbeelden): Dit teken wordt mogelijk gebruikt in combinatie met een scheikundig symbool. In dat geval voldoet het aan de eis en de richtlijn, die is opgesteld voor het betreffende chemisch product.
