GEBRUIKSAANWIJZING Smart H1 Dune

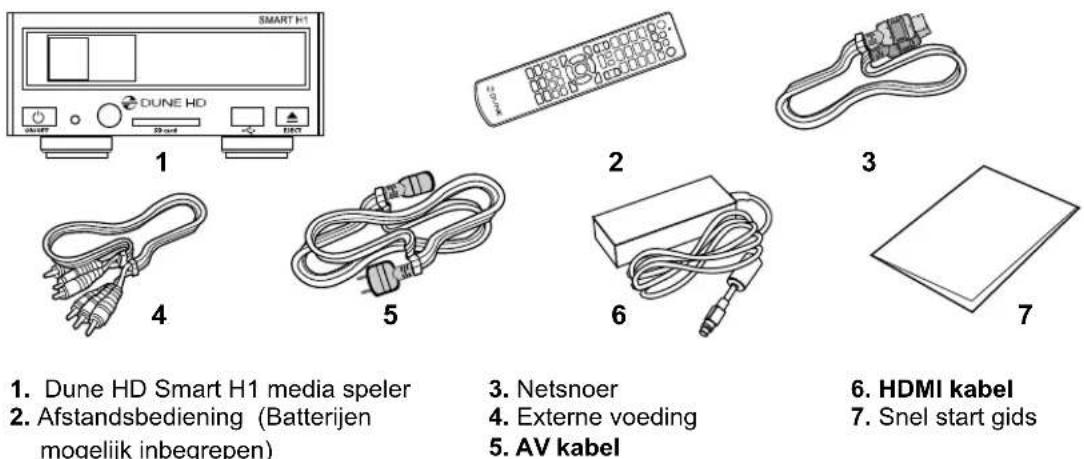

• Raadpleeg uw internet service provider welke multicast UDP/RTP streams zij aanbieden. ** Digital TV USB dongle is optioneel. *** Ingebouwde Web browser heft beperkingen en zal mogelijk niet alle internet pagina’s correct kunnen weergeven. Nederlands30 Dune HD Smart H1 Quick Start Guide A/V Inhoud van de verpakking*:

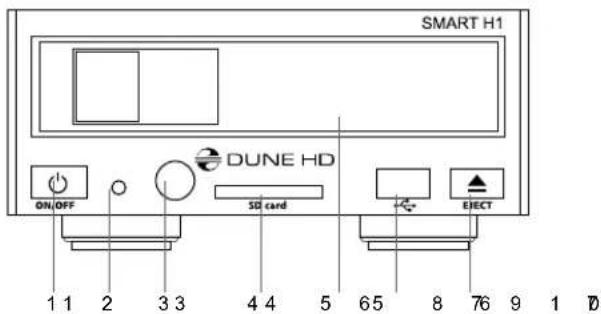

mogelijk inbegrepen) Aanblik/Buitenkant Voor aanzicht: Achter aanzicht:

*Ten behoeve van de bediening van een eventueel aangesloten optische drive

8. Toegewijde bus connector (I2C) (voor het

aansluiten van externe apparaten)*

9. DC 12v aansluiting

10. Spannings schakkelaar (volledig uit/aan)

• Niet voor een hoofdtelefoon of andere A/V apparaten; aansluiten van een hoofdtelefoon of andere A/V apparaten kan schade veroorzaken aan uw apparatuur.

• Additionele zaken kunnen afhankelijk van de configuratie en distributeur bijgelverd zijn.

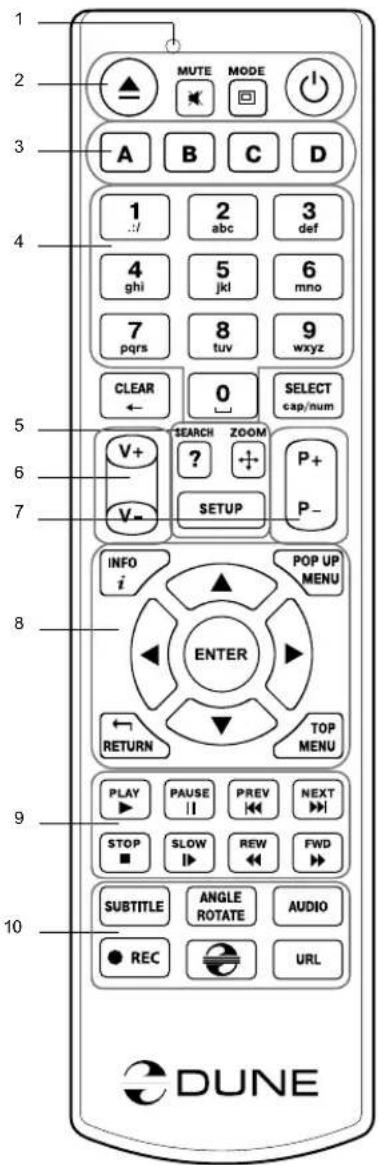

1. Commando indicator - knippert in reactie als er op een knop van de

afstandsbediening gedrukt word.

2. EJECT — open/sluit de optische drive. MUTE — Zet het geluid

AAN/UIT. MODE — Schakel tussen TV modus, bedien sommige andere functionaliteiten. POWER — zet in of haal uit stand-by modus.

4. 0–9 — Voor cijfers en letters in; bedien sommige andere

5. SEARCH — Navigeer naar een willekurige tijd in een bestand.

ZOOM — verander het zoom level tijdens afspelen. SETUP — enter/ verlaat het setup menu; pas tijdens het afspelen de instellingen aan.

6. V+/V- (volume omhoog / volume omlaag) — Pas het volume aan.

7. P+/P- (pagina omhoog / pagina omlaag) — scroll omhoog en

naar beneden; bedien sommige andere functionaliteiten.

8. Pijlen (LINKS, RECHTS, NAAR BENEDEN, OMHOOG), ENTER,

RETURN, TOP MENU, POP UP MENU, INFO — Navigatie knoppen (navigeer adoor het scherm, open/gebruik het geselcteerde item, ga een stap terug , ga terug naar het vorige scherm. go back to the previous screen, ga naar het hoofd menu, laat het popup menu verschijnen, laat informatie zien, bedien sommige andere functionaliteiten).

9. PLAY, PAUSE, STOP, SLOW, REW, FWD, PREV, NEXT —

Knoppen ter bediening van bestanden.

10. SUBTITLE, ANGLE/ROTATE, AUDIO, REC, DUNE, URL.

Ondertiteling aan/uit, Bedien sommige andere functionaliteiten. NOTITIES: ● Gebruik alleen AAA alkaline batterijen. ● Kijk goed naar de polariteit voor het plaatsen ● Zorg dat er zich géén obstakels bevinden tussen de speller en de afstandsbediening tijdens de bediening ● Vervang de batterijen als vanaf dichtbij de afstandsbediening niet meer correct functioneert. ● Sommige knoppen hebben meerdere functies, afhankelijk van de mode waarin de speller zich bevind. Afstandsbediening

Nederlands32 Dune HD Smart H1 Quick Start Guide Eerste gebruik ● Verwijder de transparante beschermende film vanaf het frontpaneel. ● Zorg ervoor dat er genoeg ruimte rondom de speler is voor een goede koeling. De ruimte aan elke kant moet niet minder dan 10 cm bedragen. ● Zorg ervoor dat de afstandsbediening batterijen bevat. ● Sluit de speler aan op uw TV en/of andere A/V apparatuur op de correcte manier. Gebruik de HDMI-aansluiting om de best mogelijke kwaliteit van video en audio te krijgen. Zorg ervoor dat de speler uit staat als u hem aansluit op A/V apparatuur. ● Zorg ervoor dat uw TV en andere A/V apparatuur correct worden geconfigureerd door de juiste ingangen te gebruiken. ● Zet de speler aan. De speler kan tijdens haar initiële opstart procedure er tot een minuut over doen om op te starten. Tijdens de opstart fase, zal her ‘‘DUNE’’-logo worden weergegeven op de TV. ● Als je niet het ‘‘DUNE’’-logo op de TV ziet verschijnen, kan dit betekenen dat er een probleem is met de verbinding tussen de speler en de TV of dat een verkeerde video-ingang is gekozen op de TV. In een dergelijk geval, controleer dan de kabels en de instellingen van de TV, of proberen om verschillende kabels of een andere manier aan te sluiten ● Als je het ‘‘DUNE’’-logo op de TV ziet, maar weer verdwijnt en er gedurende 10 seconden geen enkel beeld verschijnt, kan het betekenen dat een verkeerd video-uitgang modus is ingesteld op de speler. In een dergelijk geval, druk op de ‘‘MODE’’ knop van de afstandsbediening en druk vervolgens op een van de numerieke knoppen ‘‘1’’, ‘‘2’’, ‘‘3’’, ‘‘4’’ of ‘‘5’’ om over te schakelen naar een andere video output mode (zie ‘‘Snel instellen van de Video Output Mode’’). Tot slot ziet u het beginscherm van het speler menu. Pas de instellingen van de speler zo nodig met behulp van ‘‘SETUP’’ item op het beginscherm van de speler aan (of door op de ‘‘SETUP’’ knop van de afstandsbediening). In het bijzonder, kunt u video-instellingen, audio-instellingen aanpassen, en netwerkinstellingen. Voor het kiezen van de taal, gebruik ‘‘Setup / General / Interface language’’ Gebruik de afstandsbediening knoppen ‘‘LINKS’’, ‘‘RECHTS’’, ‘‘OMHOOG’’, ‘‘NAAR BENEDEN’’, ‘‘ENTER’’, ‘‘RETURN’’ om te navigeren door het menu van de speler. Gebruik de ‘‘MENU’’ knop van de afstandsbediening om de lijst van beschikbare commando’s te tonen. Gebruik de ‘‘INFO’’ knop van de afstandsbediening om de informatie over het geselecteerde item. Snel instellen van de Video Output Mode Middels de ‘‘MODE’’ knop van de afstandsbediening kunt u snel wisslen van video output mode zonder hiervoor naar het menu van de speler te moeten gaan. Deze manier kan nodig zijn als u geen beeld op het scherm heeft na het aansluiten van de speler op een TV. Druk op de ‘‘MODE’’ knop van de afstandsbediening en vervolgens een van de afstandsbedinening knoppen ‘‘1’’, ‘‘2’’, ‘‘3’’, ‘‘4’’ of ‘‘5’’ over te schakelen naar een van de volgende video output modes, respectievelijk:

Nadat u beeld heeft, drukt u op de ‘‘ENTER’’ knop van de afstandsbediening, en ga dan naar het speler setup-menu om een meer precieze confi guratie van de video output-modus in te voeren indien nodig. OPMERKING: De procedure kan niet worden gebruikt tijdens het afspelen.33 Plaatsen van een interne harde schijf (HDD) Als u de interne 3.5’’ SATA HDD plaatst, zorg er dan voor dat u op het beginscherm van de speler staat. U opent het HDD rack, plaatst de HDD in het HDD-rack en sluit hem. De speler herkent de interne HDD, en zal deze weergeven. Niet de HDD eruit halen tijdens gebruik van de HDD. Het dient aanbeveling om ‘‘groene’’ HDD-modellen met een lage RPM waarde te gebruiken, lage warmteafgifte, en laag stroomverbruik; voor meer informatie, gelieve onze website te bezoeken: http://dune-hd.com/support/hw_compat/ Aansluiten van USB-drives Voor het afspelen van een optische schijf, zorgt u ervoor dat u in het hoofdscherm van de speler staat en sluit u de USB-drive op een vrije USB-poort van de speler aan. De speler herkent het USB-station, en zal de USB drive op het hoofdscherm tonen. Bij het aansluiten van een USB-drive die aanzienlijke capaciteit heeft (zoals USB HDD), gebruik dan de externe voeding van de USB drive. Het kan gebeuren dat de speler niet genoeg stroom kan leveren aan niet gevoede drives. Zet de speler niet uit, of onderbreek de USB-Drive niet gedurende activiteit ervan. SD-geheugenkaarten gebruiken Als u een SD-geheugenkaart plaatst, zorg er dan voor dat u op het beginscherm van de speler staat. De speler herkent de geheugenkaart, en zal deze op het hoofdscherm tonen . Sommige SD geheugenkaarten kunnen niet worden kerkend door de speler of kunnen niet correct werken; in een dergelijk geval, gebruik dan een andere model SD-geheugenkaart. Niet de geheugenkaart verwijderen tijdens gebruik. Aansluiten van eSATA apparaten U kunt o.a. een eSATA Hard Disk aansluiten, zorg er voor zowel de Dune HD Smart H1 als de eSATA harde schijf uit staan alvorens u de 2 producten op elkaar aansluit. Als alles aangesloten is (inclusief de exteren stroomvoorziening van de eSATA schijf) aet u eerst de eSATA schijf aan, dan pas de speler. De speler herkent automatisch de eSATA schijf en zal deze weergeven op het hoofdscherm a het opstarten. USB Slave Functie Indien uw Dune HD Smart H1 uitgerust is met een interne harde schijf, kunt u de speler tevens als externe harde schijf aansluiten op uw pc middels USB. Zet eerst de speler uit, en verbind de USB Slave poort van de speler aan op een vrije USB poort van uw pc middels een geschikte USB kabel. Zet vervolgens de speler aan en uw PC zal dan de speler als een extern opslag apparaat herkennen. U kunt nu bijvoorbeeld bestanden kopieëren. Als u klaar bent, dient u de speller pas af te koppelen door eerst op de PC de optie “hardware veilig verwijderen” (Safely remove hardware) uit te voeren, en de speler uit te zetten. Nu kunt u de speller loskoppelen. Toegang tot netwerk schijven Voor het aansluiten van een netwerk schijf met behulp van SMB of NFS-protocol, dient u ervoor te zorgen dat u op het beginscherm van de speler staat, en drukt op de «MENU» knop van de afstandsbediening, kies «Maak netwerk Folder», voor de details van de netwerkschijf in indien nodig. Om te bladeren in de lijst van de netwerk toegankelijke bestanden via SMB of UPnP, gebruik je het «Network Browser» item in het beginscherm van de speler. OPMERKING: Als sommige netwerkbronnen worden niet weergegeven door de speler, moet u enkele minuten wachten en dan opnieuw proberen (of druk op de «MENU» knop van de afstandsbediening en kies «Refresh»). Nederlands34 Dune HD Smart H1 Quick Start Guide Formatteren harde schijf Om een harde schijf te formatteren, selecteer het station, druk op de «INFO» knop van de afstandsbediening en kies «Format Disk» (de gehele schijf) of «Format Partition» (alleen een bepaalde partitie). De speler zal de schijf formatteren in «EXT2» bestandssysteem. OPMERKING: Voor het gebruik van schijven welke zijn geformatteerd door de speler en u de schijf los aansluit op een Windows-pc, moet u mogelijk extra software installeren op de PC, zoals «EXT2FSD» (http:// www.ext2fsd.com/). De speler aan en uit zetten Voor het inschakelen van de speler, zorg ervoor dat de schakelaar op de achterzijde op «ON» staat, en druk op de «POWER» knop van de afstandsbediening of de «on/off»-knop op het voorpaneel. Om de speler in de standby-modus, drukt u op de «POWER» knop van de afstandsbediening of de «on / off»-knop op het voorpaneel. Als u de standby-modus, drukt u nogmaals op een van deze knoppen. Afhankelijk van de instellingen van de speler zal de «hardware standby» of «soft-standby»-modus worden gebruikt. In de «hardware standby» modus, zal de speler bijna compleetpower-uitgaan en gebruikt nagenoeg geen stroom. In de «software standby» modus zal de speler alleen geen signaal op de video- uitgang geven, maar functioneert deze nog steeds. Bijvoorbeeld, als u een aantal opslagapparaten aangesloten heeft op de speler kunt u nog steeds toegang verkrijgen («NAS» functie van de speler). Het verlaten van de «software standby» modus duurt slechts enkele seconden. Wanneer de speler zich in de «software standby» modus bevind, verbruikt hij nog steeds aanzienlijk stroom. Het is niet aan te raden om de speler voor lange tijd in de «software standby» modus te gebruiken, zeker als dit niet nodig is.
