GEBRUIKSAANWIJZING Lite 53D Dune

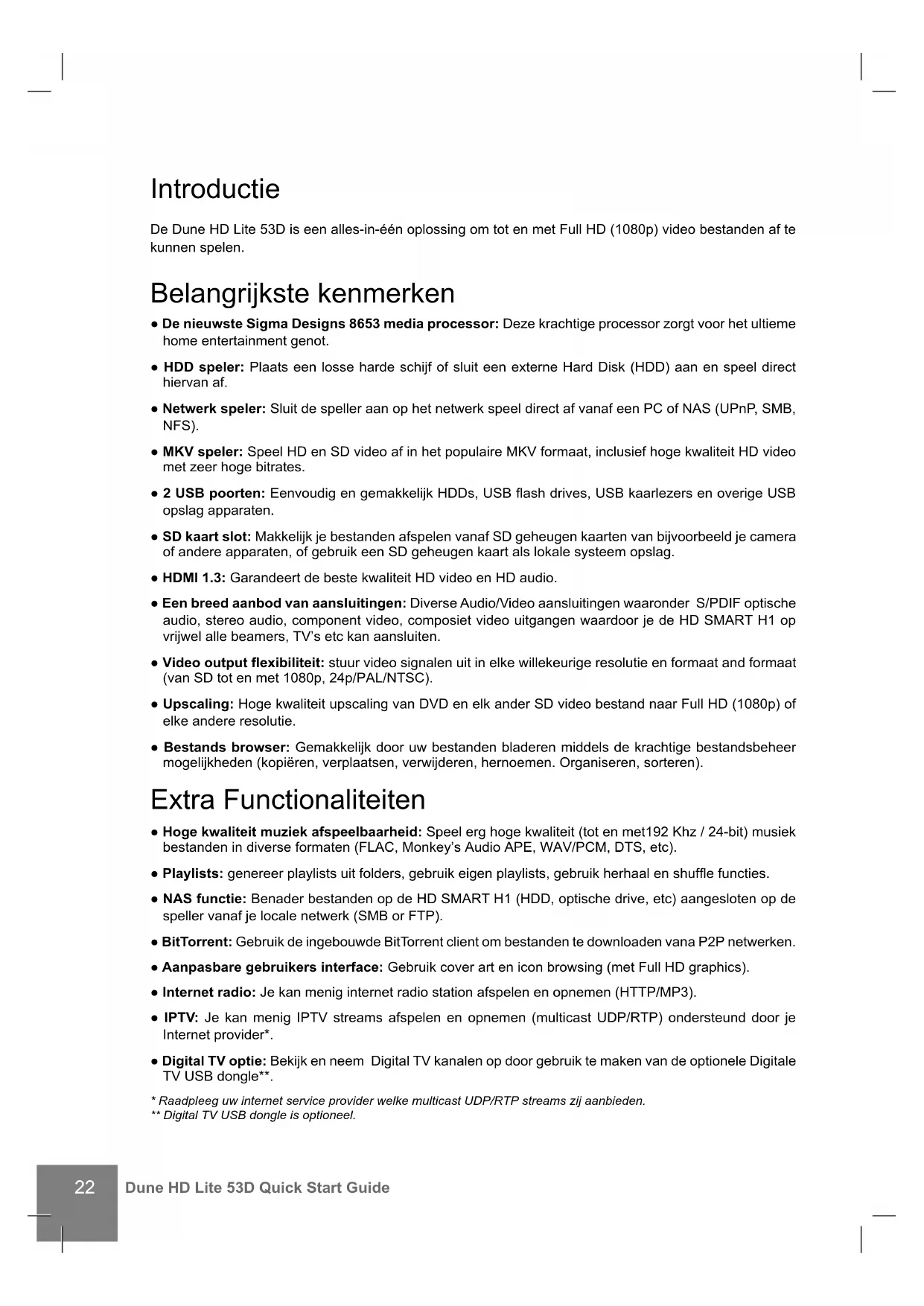

De Dune HD Lite 53D is een alles-in-een oplossing om tot en met Full HD (1080p) video bestanden af te kuren spelen.

Belangrijkste kenmerken

• De新模式 de Sigma Designs 8653 media processor: Deze krachtige processor zorgt voor het ultieme home entertainment genot.
• HDD speler: Plaats een losse harde schijf of sluit een externe Hard Disk (HDD) aan en spelel direct hiervan af.
• Network speler: Sluit de spelier aan op het network spel eel direct af vanaf een PC of NAS (UPnP, SMB, NFS).
• MKV speler: Speel HD en SD video af in het/populaire MKV formaat, inclusief hoge kwaliteit HD video met zeer hoge bitrates.
• 2 USB poorten: Eenvoudig en gemakkelijk HDDs, USB flash drives, USB kaarlezers en overige USB opslag apparaten.
• SD kaart slot: Makkelijk je bestanden afspelen vanaf SD geheugen kaarten van bijvoorbeeld je camera of andere apparaten, of gebruik een SD geheugen kaart als lokale system opslag.
• HDMI 1.3: Garandeert de beste kwaliteit HD video en HD audio.
• Een breed aanbod van aansluitingen: Diverse Audio/Video aansluitingen waaronder S/PDIF optische audio, stereo audio, component video, composiet video uitgangen waardoor je de HD SMART H1 op vrijwel alle beamers, TV's etc kan aansluiten.
• Video output flexibilität: stuur video signalen uit in elke willekeurige resolutie en formaat und formaat (van SD tot en met 1080p, 24p/PAL/NTSC).
• Upscaling: Hoge kwaliteit upscaling van DVD en elk ander SD video bestand maar Full HD (1080p) of elke andere resolutie.
• Bestands browser: Gemakkelijk door uw bestanden bladeren middels de krachtige bestandsbeheer möglichkheden (kopiernen, verplaatsen, verwijderen, hernoemen. Organiseren, sorteren).

Extra Functionaliteiten

• Hoge kwaliteit muziek afspeelbaarheid: Speel erg hoge kwaliteit (tot en met192 Khz / 24-bit) musiek bestanden in diverse formaten (FLAC, Monkey's Audio APE, WAV/PCM, DTS, etc).
• Playlists: genereer playlistsuit folders, gebruik eigen playlists, gebruik herhaal en shuffle functies.
• NAS functie: Benader bestanden op de HD SMART H1 (HDD, optische drive, etc) aangesloten op de spelter vanaf je locale network (SMB or FTP).
• BitTorrent: Gebruik de ingebouwde BitTorrent client om bestanden te downloaden vana P2P netwerken.
• Aanpasbare gebruikers interface: Gebruik cover art en icon browsing (met Full HD graphics).
• Internet radio: Je kan suchen internet radio station afspelen en opnemen (HTTP/MP3).
• IPTV: Je kan wichtig IPTV streams afspelen en opnemen (multicast UDP/RTP) ondersteund door je Internet provider*.

• Digital TV optie: Bekijk en neem Digital TV kanalen op door gebruik te makeen van de optionele Digitale TV USB dongle**.

• Raadpleeg uw internet service provider welke multicast UDP/RTP streams zij aanbieten.
  ** Digital TV USB dongle is optioneel.

Inhoud van de verpakking:

6

7

8

9

1. Dune HD Lite 53D media spelER
2. Afstandsbediening (Batterijen möglichk inbegrepen)
   3.Wi-Fi antenne (optioneel)

4.AV kabel
5. Network kabel
6.Zelfklevende voetjes

7.HDD schroeven
8. Exterme voeding
9. Snel start gids

Aanblick/Buitenkant

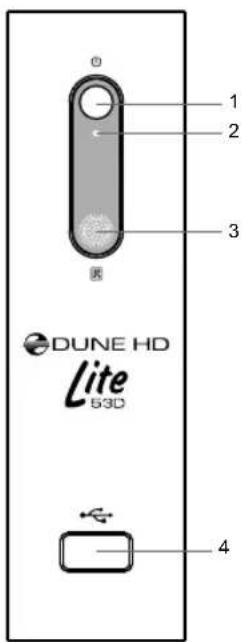

Voor aanzicht

1. Aan/uit knop
2. LED indicator
3. Infra Rood oog
4. USB 2.0 host

Achter aanzicht

1. Wi-Fi antenna (optioneel)
2. Optsche digitale audio uitgang
3. Composite video and S-Video output
4. Component (Y/Pb/Pr) video output

5.HDMI 1.3
6. USB 2.0 Host
7.LAN
8. DC 12v aansluiting

Bovenaangezicht

1. SD kaart slot
1

Horizontale plaatsing van de Speler

U kunt de speler zowel horizontal als verticaal plaatsen. Als U de horizontale plaatsing wilt gebruiken, gelieve het volgende te doe:

1. Verwijder de voet van de speler.
2. Gebruik de speciale zichklevende voetjes bestemd voor horizontale plaatsing van de speler (inbegrepen verpakking) en plank ze aan derijkant van de speler.

Afstandsbediening

1. Commando indicator - knippert in reactie als er op een knop van de afstandsbediening gedrukt word.
2. EJECT - open/sluit de optische drive. MUTE - Zet het geluid AAN/UIT. MODE - Schakel tussen TV modus, bedien sommige andere functionaliteiten. POWER - zet in of haal UIT stand-by modus.
3. A (Rood), B (Groen), C (Geel), D (Blauw) — Bedien Blu-ray disk features; bedien sommige andere functionalititen.
4. 0-9 — Voor cijfers en letters in; bedien sommige andere functionaliteiten.
5. SEARCH — Navigeer maar een willekurigeijd in een bestand. ZOOM — verander het zoom level tijdens afspelen. SETUP — enter/verlaat het setup menu; pas tijdens het afspelen de instellenen aan.
6. V+/V- (volume omhoog / volume omlaag) — Pas het volume aan.
7. P+/P- (pagina omhoog / pagina omlaag) — scroll omhoog en waar beneden; bedienSENSige andere functionaliteiten.
8. Pijlen (LINKS, RECHTS, NAAR BENEDEN, OMHOOG), ENTER, RETURN, TOP MENU, POP UP MENU, INFO — Navigatie knoppen (navigeer adoor het scherm, open/gebruik het geselteerde item, ga een stap terug, ga terug maar het vorige scherm. go back to the previous screen, gaaar het hoofd menu,aaS het popup menu verschijnen,aaS informatie zien, bedien sommige andere functionaliteiten).

9. PLAY, PAUSE, STOP, SLOW, REW, FWD, PREV, NEXT — Knuppen ter bediening van bestanden.

10. SUBTITLE, ANGLE/ROTATE, AUDIO, REC, DUNE, URL. Ondertiteling aan/uit, Bedien sommige andere functionaliteite

NOTITIES:

• Gebruik alleen AAA alkaline batterijen.
• Kijk goed maar de polariteit voor hetplaatsen
• Zorg dat er zich geen obstkels bevinden:tussen de spelier en de afstandsbediening tijdens de bediening
• Vervang de batterijen als vanaf dicht bij de afstandsbediening Nieteer correct functioneert.
• Sommige knoppen hebben meerderere functies, afhankelijk van de mode waarin de speller zich bevind.

Eerste gebruik

• Verwijder de transparante beschermende film vanaf het frontpaneel.
• Zorg ervoor dat er genoeg ruimte rondon de speler is voor een goede koeling. De ruimte aan elke kant要去 nicht minder dan 10 cm bedragen.
• Zorg ervoor dat de afstandsbediening batterijen bevat.
• Sluit de spelier aan op uw TV en/of andere A/V apparatuur op de correcte manier. Gebruik de HDMI-aansluiting om de best möglichke kwaliteit van video en audio te kriijgen. Zorg ervoor dat de spelier uit staat als u hem aansluit op A/V apparatuur.
• Zorg ervoor dat uw TV en andere A/V apparatuur correct worden geconfigureerd door de juiste ingangen te gebruiken.
• Zet de speler aan. De speler kan tijdenshaar initièle opstart procedure er tot een minuut over doen om op te starten. Tijdens de opstart fase, zaher "DUNE"-logo worden weergegeven op de TV.
• Als je Niet het "DUNE"-logo op de TV ziet verschijnen, kan dit betekenen dat er een probleem is met de verbinding:tussen de spelere en de TV ofat een verkeerde video-ingang is gekozen op de TV. In een dergelijk geval, controlleren dan de kabels en de instelleningen van de TV, of proberen om verschillende kabels ofeen andere manier aan te sluiten
• Als je het "DUNE"-logo op de TV ziet, maar waar verdwijnt en er gedurende 10 seconden geen enkel beeld verschijnt, kan het betekenen dat een verkeerd video-uitgang modus is ingesteld op de speler. In een dergelijk geval, druk op de "MODE" knop van de afstandsbediening en drukervolgens op een van de numerieke knappen "1", "2", "3", "4" of "5" om over te schakelen aan een andere video output mode (zie "Snel instellen van de Video Output Mode").

Tot slot ziet u het beginschem van het speler menu. Pas de instellenen van de speler zo nodig met behulp van "SETUP" item op het beginschem van de speler aan (of door op de "SETUP" knop van de afstandsbediening). In het bijzonder,(Intu videoinstellenen, audioinstellenen aanpassen, en netwerkinstellenen.

Voor het kiezen van de taal, gebruik "Setup / General / Interface language" Gebruik de afstandsbediening knappen "LINKS", "RECHTS", "OMHOOG", "NAAR BENEDEN", "ENTER", "RETURN" om te navigeren door het menu van de speler. Gebruik de "MENU" knop van de afstandsbediening om de lijst van beschikbare commando's te tonen. Gebruik de "INFO" knop van de afstandsbediening om de informatatie over het geselecteerde item.

Snel instellen van de Video Output Mode

Middels de "MODE" knop van de afstandsbediening kut u snel wisslen van video output mode zonder hiervoort het menu van de spelere te要去en gaan.

Deze manier kan nodig+zijn als u geen beeld op het scherm heeft na het aansluiten van de speler op een TV.

Druk op de "MODE"knop van de afstandsbediening en verrolgens een van de afstandsbedinening knoppen "1", "2", "3", "4" of "5"over te schakelen maar een van de volgende video output modes, respectievelijk:

1. Composiet/Component, PAL
2. Composiet/Component, NTSC
   3.HDMI,480i,60Hz
   4.HDMI,720p,60Hz
   5.HDMI,1080i,60Hz

Nadat u beeld heeft, drukt u op de "ENTER" knop van de afstandsbediening, en ga dan maar het spelere setup-menu om een meer precieze configuratie van de video output-modus in te voeren indien nodig.

OPMERKING: De procedure kan nicht worden gebruikt tijdens het afspelen.

Aansluiten van USB-drives

Voor het afspelen van een optische schijf, zorgt u ervoor dat u in het hoofdschem van de speler staat en sluit u de USB-drive op een vrij USB-poort van de speler aan. De speler herkent het USB-station, en za de USB drive op het hoofdschem tonen. Bij het aansluiten van een USB-drive die aanzienlijke capaciteit heeft (zoals USB HDD), gebruik dan de externe voeding van de USB drive. Het kan geleuren dat de speler Niet genoeg stroom kan leveren aan nicht gevoede drives. Zet de speler Niet ut, of onderbreek de USB-Drive Niet gedurende activiteit ervan.

SD-geheugenkaarten gebruiken

Als u een SD-geheugenkaart plaatst, zorg er dan voor dat u op het beginschem van de speler staat. De speler herkent de geheugenkaart, en zal deze op het hoofdschem tonen. Sommige SD geheugenkaarten können nicht worden kerkend door de speler of hunen Niet correct werkken; in een dergelijk geval, gebruik dan een andere model SD-geheugenkaart.

Niet de geheugenkaart verwijderenijdens gebruik.

Interne 2.5" SATA HDD

U kunt in 2.5" SATA HDD in de spelerplaatsen. Plaatsen van de 2.5" SATA HDD, gelieve het volgende te doen:

1. Schakel de speler uit en koppel de externe power adapter los.
2. Open de kap van de speler: schroef de twee petite schroeven los die kap bevestigen, dan met beleid de kap los makeen van de unit.
3. Bevestig de 2.5" SATA HDD op de aanwezige HDD houder. Gebruik voor bevestiging de meegeleverde 4 tal schroeven.
4. Sluit de aanwezige SATA HDD kabels aan.
5. Plaats met beleid de kap terug en schroef de 2 tal schroeven weever vast.

Toegang tot network schijven

Voor het aansluiten van een netwerk schijf met behulp van SMB of NFS-protocol, dient u ervoor te zorgen dat u op het beginschem van de speler staat, en drukt op de «MENU» knop van de afstandsbediening, kies «Maak netwerk Folder», voor de details van de netwerkschijf in indien nodig. Om te bladeren in de lijst van de netwerk toegankelijkke bestanden via SMB of UPnP, gebruik je het «Network Browser» item in het beginschem van de speler. OPMERKING: Als sommige netwerkbronnen worden nicht weergegeven door de speler, moet u enkele minuten wachten en dan opnieuw proberen (of druk op de «MENU» knop van de afstandsbediening en kies «Refresh»).

Formatteren harde schijf

Om een harde schijf te formatteren, selecteer het station, druk op de «INFO» knop van de afstandsbediening en kies «Format Disk» (de gehele schijf) of «Format Partition» (alleen een bepaalde partitie). De speler zal de schijf formatteren in «EXT2» bestandssystem.

OPMERKING: Voor het gebruik van schijven welke zijn geformatteerd door de spelere en u de schijf los aansluit op een Windows-pc, moet u möglichk extra software installeren op de PC, zoals «EXT2FSD» (http://www.ext2fsd.com/).

De speleraan enuit zetten

Om de speler in de standby-modus, drukt u op de «POWER» knop van de afstandsbediening of de «on / off»-knop op het voorpaneel. Als u de standby-modus, drukt u nogmaals op een van deze knappen.

Afhankelijk van de instellenen van de speler zal de «hardware standby» of «soft-standby», modus worden gezruikt. In de «hardware standby», modus, zal de speler bijna completpower-uitgaan en gezruikt nagenoeg geen stroom. In de «software standby», modus zal de speler alleen geen signaal op de videouitgang gezeven, maar functioneert deze nog steeds. Bijvoorbeeld, als u een aantal opslagapparaten aangesloten heeft op de speler kunt u nog steeds toegang verkrijgen («NAS», functie van de speler). Het verlaten van de «software standby», modus duurt slechts enkele seconden. Wanner de speler zich in de «software standby», modus bevind, verbruikt hij nog steeds aanzienlijk stroom. Het is Niet aan te raden om de speler voor lange tijd in de «software standby», modus te gezruiken, zeker als dit Niet nodig is.

OPMERKING: Na het uitschakelen van de speler is het aanbevolen om ongeveer 1 minuut te wachten alvorens deze waar aan te zetten.

U krijgt toegang tot de opslag-apparaten aangesloten op de speler via het lokale network middels gebruik te make n van FTP en SMB-protocollen. Op een Windows PC, typ je gewoon «ftp://ip_address» of «\ip_adres» in de Windows verkenner, waar «ip_adres» is het IP-adres van de speler.

WiFi

U kunt gebruik maken van een USB WiFi adapter door deze op een vrij USB poort aan te sluiten op de speler.

Kijk hier voor de informatie over ondersteunde USB WiFi adapters:

http://dune-hd.com/support/hw_compat/

Limitations

Verenigbaarheid/interactie van de speler met een bepaalde hardware (A/V-apparatuur, Netwerkapparatuur, diskdrives, enz) kan afhangen van verschillende factoren (met name hardware model, specifieke kenmerken van de hardware-installatie en het gebruik, de configuratie van de speler en de hardware, etc). Als de speler Niet correct werkkt met bepaald hardware, probeer dan om de configuratie van de speler of hardware aan te passen, proberen om de hardware te gebruiken op een andere manier, of om een andere hardware te gebruiken proberen. Verenigbaarheid/interactie van de speler met bepaalde media-inhoud (bestanden, schijven, enz.) kan afhangen van verschillende factoren (specifieke kenmerken van media-inhoud codering, specifieke kenmerken van de configuratie van de speler, etc). Als de speler Niet goed speelt een bepaalde media-inhoud, probeer dan om de configuratie van de speler, of probeer media te gebruiken welke gecodeerd is op een andere manier.

Updaten van uw speler en het vinden van meer informative

Controleer regelmatig op bijgewerkte versies van de fi rmware

http://dune-hd.com/firmware/

(Opmerking: U(Int) de spelere ook middels de online firmware upgrade functie van de spelere updaten, zie Setup / misc / Firmware upgrade.)

Kijk hier voor de up to date informatie aangaande handleidingen en support:

http://dune-hd.com/manuals/

http://dune-hd.com/support/
