Lite 53D - Lecteur multimédia Dune - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lecteur multimédia Dune Lite 53D, compatible avec divers formats audio et vidéo, résolution jusqu'à 1080p, sortie HDMI, ports USB et réseau.
Utilisation	Facilité d'utilisation grâce à une interface utilisateur intuitive, prise en charge de la lecture de fichiers multimédias depuis des disques durs externes, clés USB et réseaux domestiques.
Maintenance et réparation	Vérification régulière des mises à jour du firmware recommandée, nettoyage de la ventilation pour éviter la surchauffe, possibilité de réinitialisation aux paramètres d'usine en cas de dysfonctionnement.
Sécurité	Utilisation d'une alimentation électrique conforme aux normes, éviter l'exposition à l'humidité, ne pas bloquer les aérations pour prévenir les risques de surchauffe.
Informations générales	Dimensions compactes pour un rangement facile, poids léger, garantie constructeur de 2 ans, support technique disponible pour les utilisateurs.

FOIRE AUX QUESTIONS - Lite 53D Dune

Comment puis-je connecter mon Dune Lite 53D à ma télévision ?

Pour connecter votre Dune Lite 53D à votre télévision, utilisez un câble HDMI. Branchez une extrémité du câble dans le port HDMI du lecteur multimédia et l'autre extrémité dans un port HDMI disponible de votre télévision. Assurez-vous de sélectionner la bonne source sur votre télévision.

Pourquoi mon Dune Lite 53D ne lit pas certains fichiers vidéo ?

Le Dune Lite 53D prend en charge de nombreux formats vidéo, mais il peut ne pas lire certains codecs ou formats non pris en charge. Vérifiez la liste des formats compatibles dans le manuel de l'utilisateur et envisagez de convertir vos fichiers dans un format pris en charge.

Comment mettre à jour le firmware de mon Dune Lite 53D ?

Pour mettre à jour le firmware, allez dans le menu 'Paramètres', puis 'Système' et sélectionnez 'Mise à jour du firmware'. Assurez-vous que votre appareil est connecté à Internet, puis suivez les instructions à l'écran pour télécharger et installer la mise à jour.

Comment résoudre les problèmes de connexion réseau avec mon Dune Lite 53D ?

Si vous rencontrez des problèmes de connexion réseau, vérifiez d'abord votre connexion Internet. Assurez-vous que le câble Ethernet est correctement branché ou que votre Wi-Fi est activé. Essayez de redémarrer votre routeur et votre Dune Lite 53D. Si le problème persiste, vérifiez les paramètres de réseau dans le menu 'Paramètres'.

Mon Dune Lite 53D ne s'allume pas, que faire ?

Si votre Dune Lite 53D ne s'allume pas, vérifiez d'abord que l'alimentation est correctement branchée et que la prise fonctionne. Essayez de débrancher puis de rebrancher l'appareil. Si le problème persiste, il se peut qu'il soit nécessaire de contacter le support technique.

Comment réinitialiser mon Dune Lite 53D aux paramètres d'usine ?

Pour réinitialiser votre Dune Lite 53D, accédez au menu 'Paramètres', puis à 'Système', et sélectionnez 'Réinitialisation d'usine'. Suivez les instructions à l'écran pour confirmer la réinitialisation. Notez que cela supprimera toutes vos configurations et données personnalisées.

Quel type de fichiers audio le Dune Lite 53D peut-il lire ?

Le Dune Lite 53D peut lire divers formats audio tels que MP3, WAV, FLAC, et AAC. Vérifiez la documentation pour une liste complète des formats pris en charge.

Comment ajouter des sous-titres à mes vidéos sur Dune Lite 53D ?

Pour ajouter des sous-titres, assurez-vous que le fichier de sous-titres est dans le même dossier que la vidéo et porte le même nom que le fichier vidéo. Le lecteur multimédia devrait alors détecter automatiquement les sous-titres. Vous pouvez également accéder au menu des options pendant la lecture pour activer ou désactiver les sous-titres.

Mon Dune Lite 53D fait du bruit, est-ce normal ?

Un léger bruit de ventilation est normal lors du fonctionnement du Dune Lite 53D. Cependant, si vous entendez des bruits inhabituels ou forts, cela peut indiquer un problème matériel. Dans ce cas, il est recommandé de contacter le support technique.

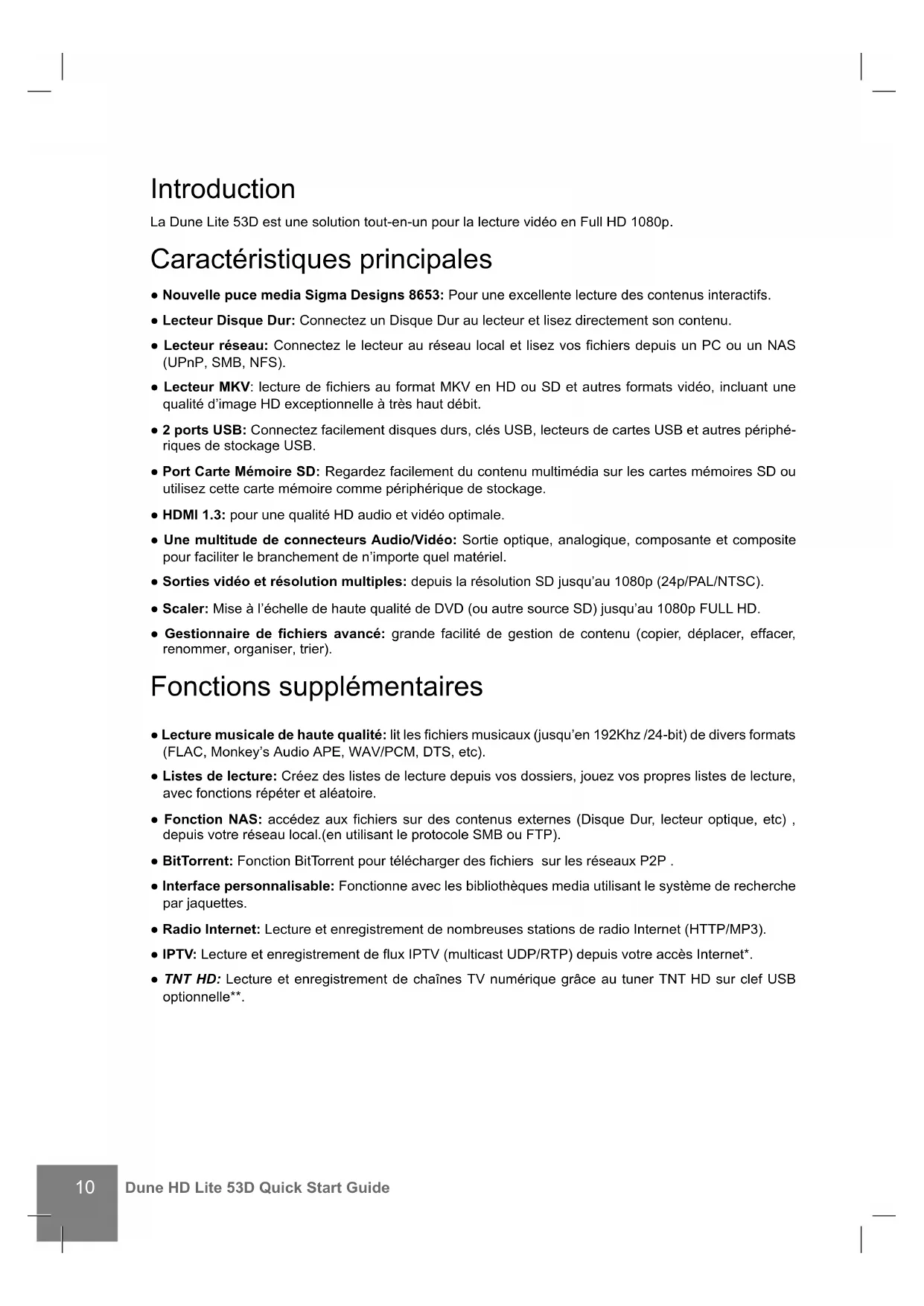

MODE D'EMPLOI Lite 53D Dune

La Dune Lite 53D est une solution tout-en-un pour la lecture video en Full HD 1080p.

Caracteristiques principales

• Nouvelle puce media Sigma Designs 8653: Pour une excellente lecture des contenus interactifs.
• Lecteur Disque Dur: Connectez un Disque Dur au lecteur et lisez directement son contenu.
• Lecteur réseau: Connectez le lecteur au réseau local et lisez vos fichiers depuis un PC ou un NAS (UPnP, SMB, NFS).
• Lecteur MKV: lecture de fichiers au format MKV en HD ou SD et autres formats video, incluant une qualité d'image HD exceptionnelle à très haut débit.
• 2 ports USB: Connectez facilement disques durs, clés USB, lecteurs de cartes USB et autres périhériques de stockage USB.
• Port Carte Mémoire SD: Regardez facilement du contenu multimédia sur les cartes mémoires SD ou utilisez cette carte mémoire comme périphérique de stockage.
• HDMI 1.3: pour une qualité HD audio et video optimale.
• Une multitude de connecteurs Audio/Video: Sortie optique, analogique, composante et composite pour faciliter le branchement de n'importe quel matériel.
• Sorties video et résolution multiples: depuis la résolution SD jusqu'au 1080p (24p/PAL/NTSC).
  -Scaler: Mise à l'échelle de haute qualité de DVD (ou autre source SD) jusqu'àu 1080p FULL HD.
• Gestionnaire de fichiers avancé: grande facilité de gestion de contenu (copier, déplacer, effacer, renomer, organiser, trier).

Fonctions supplémentaires

• Lecture musicale de haute qualite: lit les fichiers musicaux (jusqu'en 192Khz /24-bit) de divers formats (FLAC, Monkey's Audio APE, WAV/PCM, DTS, etc).
• Listes de lecture: Créez des listedes de lecture depuis vos dossiers, jouez vos propres listedes de lecture, avec fonctions repeter et aléatoire.
• Fonction NAS: accedez aux fichiers sur des contenus externes (Disque Dur, lecteur optique, etc), depuis votre réseau local.(en utilisant le protocole SMB ou FTP).
• BitTorrent: Fonction BitTorrent pour télécharger des fichiers sur les reseaux P2P.
• Interface personnalisable: Fonctionne avec les bibliothèques media utilisant le système de recherche par jaquettes.
• Radio Internet: Lecture et enregistrement de nombreuses stations de radio Internet (HTTP/MP3).
• IPTV: Lecture et enregistrement de flux IPTV (multicast UDP/RTP) depuis votre accès Internet*.
• TNT HD: Lecture et enregistrement de chaînes TV numérique grâce au tuner TNT HD sur clef USB optionnelle**.

Contenu de la boîte

6

7

8

9

1. Platine multimédia Dune HD Lite 53D
2. Telecommande (Piles non incluses)

3. Antène Wi-Fi (en option)

4. Cordon A/V

5. Câble Réseau

6. Pieds

7. Vis

8. Bloc d'alimentation externe
9. Guide de démarriage rapide

NOTE: Des accessoires supplémentaires (optionnels) peuvent etre inclus dans la boite en fonction du pays, du distributeur et de la configuration du lecteur.

Vues Extérieures

Face avant

1. Bouton Marche/Arret
2. Indicateur LED
3. Capteur IR
   4.Port USB 2.0

Panneau arrête

1. Antène Wi-Fi (en option)
   2.Sortie numérique optique
2. Sortie video composite et stéreo analogue
   4.Sortie video composante (Y/Pb/Pr)
   5.HDMI 1.3
3. ports USB 2.0
   7.LAN
4. Alimentation 12V

Vuede dessus

1. Port cartememoire SD

Placement horizontal du lecteur

Voussouspvezplacerelecteursoitverticalementsoihortizontalement.Siyoussoushaitezlutiliserenconfiguration horizontalte,veuillez suivre la procedure suivante:

1. Detachez le support du bas du lecteur.
2. Utilisez les pieds spéciaux autocollants destinés au positionnement horizontal du lecteur (inclus dans la boîter) et collez-les sur le côté du lecteur.

Télécommande

1. Indicateur de commande — clignote en réponse à la pression de 1 touches sur la télécommande.
   2.EJECT — ouverture/fermeture du tiroir du lecteur optique. MUTE — 2
   Mise en sourdine du son. Mode — Changement de sortie video; peut s'appliquer à d'autres fonctions du lecteur. POWER— mise en voille 3 du lecteur.
2. A (rouge), B (Vert), C (Jaune), D (Bleu) — accès aux fonctions des disques Blu-ray; peut s'appliquer à d'autres fonctions du lecteur. 4
   4.0-9 — clavier numérique et alphabetique; peut s'appliquer à d'autres fonctions du lecteur.
   5.SEARCH — permet l'accès à une position définie durant la lecture. ZOOM — permet de modifier le ratio d'agrandissement de l'image durant la lecture. SETUP — permet l'entrée/sortie au menu réglages ainsi que la modifi cation d'options en cours de lecture.
3. V+/V- (volume plus/ volume moins) — contrôle du volume.
4. P+/P- (page plus / page moins) — défilament haut /bas dans di- 7 verses listed, peut s'appliquer à d'autres fonctions du lecteur.
5. Flèches (Gaughe, Droite, Bas, Haut), ENTER, RETOUR, TOP MENU, POP UP MENU, INFO — touches principales de contrôle du lecteur (navigation entre les options à l'écran, validation de l'option selectionnée,回头 à l'écran précédent, aller au menu principal, affichage du menu Popup et de ses options, affichage des informations; peut s'appliquer à d'autres fonctions du lecteur.
6. LECTURE, PAUSE, STOP, RALENTI, RETOUR ARRIERE, AVANCE RAPIDE, PRECEDENT, SUIVANT—Contrôle de lecture
7. SOUSTITRES, ANGLE/ROTATION, AUDIO, ENR, DUNE, URL— Contrôle de lecture ainsi que d'autres fonctions du lecteur.

NOTES:

• Utilisez des piles alkaline AAA
• Respectez la polarité des piles.
• Dirigez bien la télécommande vers le lecteur. Aucun obstacle ne doit se couver entre la télécommande et le lecteur.
• Si la télécommande ne fonctionne que sur une courte distance ou ne fonctionne pas du tout, assurez vous de replacer les piles.
• Certains touches de la télécommande peuvent avoir plusieurs fonctions selon le mode de lecture.
• Certaines touches de la télécommande ne sont disponibles que dans certains modes ou pendant la lecture de certains contenus.

Démarrage

Pour laonne marche du lecteur, assurez-vous d'avoir au moins 10cm d'espace libre de chaque coté du lecteur.

Assurez-vous que les piles sont installées dans la télécommande.

Connectez le lecteur à votre télévisuer ou à tout autre équipement A/V de manière appropriée. Préférez l'utilisation de la connexion HDMI pour une qualité d'image et de son optimale. Assurez-vous d'éteindre le lecteur ainsi que tous les équipements A/V avant d'effectuer les branchements. Assurez-vous que votre téléviseur et vos différents apparciels A/V soient bien configurés au niveau des entrées.

Allumez le lecteur. Le lecteur effectue sa procEDURE d'initialisation, qui peut prendre jusqu'à une minute. Durant le démarrage, le logo "DUNE" s'affiche à l'écran.

• Si le logo "DUNE" n'apparait pas lors du démarrage du lecteur, cela vient peut'être d'un problème de connexion entre le lecteur et votre diffuseur ou bien d'une mauvaise selection d'entrée video. Si tel est le cas, vérifie vos cables ainsi que les réglages video de votre diffuseur, remplacez les cables si nécessaire ou désissez une autre manière de connecter le lecteur au diffuseur.
• Si vous voyagez le logo "DUNE" sur toute écran lorsqu'elles allumez le lecteur et qu'il disparaît sans qu'aucune image n'apparaisse pendant au moins 10 secondes, cette peut dire qu'il y a un problème de sortie video du lecteur. Dans ce cas veuillez appuyer sur la touche "MODE" de la télécommande et utilisez les touches "1", "2", "3", "4" ou "5" pour changer de résolution video (cf. Réglage rapide de sortie video).

Finalement, vous devriez voir apparaitre le menu principal du lecteur. L'écran principal se compose d' éléments permettant à l'utilisateur d'acceder aux différents péripériques (internes ou externes) ou réseaux et d'acceder aux paramétres du lecteur.

Vou puez accedez aux reglages du lecteur en selectionnant l'icone "SETUP" sur l'écran principal du lecteur ou tout simplement en appuyant sur la touche "SETUP" de la télécommande. Vous pouze également régler les paramètres video, audio et réseau.

Pour désir la langue du lecteur, veuillez selectionner "Setup / General / Interface language".

Utilisez les touches "LEFT", "RIGHT", "UP", "DOWN", "ENTER", "RETURN" de la télécommande pour naviguer à travers les menus du lecteur. Utilisez la touche "MENU" de la télécommande pour afficher la liste des commandes disponibles. Utilisez la touche "INFO" de la télécommande pour afficher les informations disponibles sur l'objet selectionné.

Réglage rapide de sortie video

La touche "MODE" de la télécommande permet de régler de façon rapiè des modes de sorties video sans passer par le menu setup du lecteur; ce qui peut être utile si aucune image n'apparaît après allumage du lecteur.

Appuyez sur la touche "MODE" de la télécommande puis sur l'une des touches "1", "2", "3", "4" ou "5" api n de commuter entre les différents modes de sortie video suivants :

1. Composite/Composante, PAL
2. Composite/Composante, NTSC
   3.HDMI,480i,60Hz
   4.HDMI,720p,60Hz
   5.HDMI,1080i,60Hz

Après affichage de l'image à l'écran, appuyez sur la touche “ENTER” de la télécommande, allez ensuite dans le menu setup du lecteur afin d'effectuer des réglages de sortie video plus précis si nécessaire.

NOTE: La procédure de réglage rapide de sortie video ne peut être utilisée en mode lecture. Pour assurer le bon déroulement de la procédure, éteignez le lecteur puis rallumez-le et patientez environ 1 minute afin que le lecteur puisse achievever son démarrage.

Connexion de péripériques USB

Pour brancher un appareil USB, assurez-vous d'être sur le menu principal du lecteur et de le connecter sur l'un des ports USB. Le lecteur va reconnaître le périphérique USB qui sera symbolisé par une icône sur le menu principal.

Lorsqu'un périphérique USB nécessite une alimentation conséquence ( comme un disque dur externe USB), il est préféable d'utiliser une alimentation externe. Le courant fournit par les ports USB peut ne pas être suffisant pour faire fonctionner correctement le périphérique USB.

Ne jamais débrancher ou déconnecter un périhérique USB lorsqu'une opération d'écriture est en cours.

Utilisation de carte mémoire SD

Pour insérer une carte mémoire SD, assurez-vous d'être sur le menu principal du lecteur, puis insérez la carte mémoire SD dans l'emplacement prévu à cet effet. Le lecteur va reconnaître automatiquement la carte mémoire qui sera symbolisé par une icône sur l'écran principal. Certaines cartes mémoires SD peuvent ne pas être reconnues par le lecteur ou ne pas fonctionner correctement; dans ce cas, veillez utiliser un另一种 type de carte mémoire SD.

Ne pas éjecter la carte mémoire SD lorsqu'une opération d'écriture est en cours.

Disque dur interne 2.5" SATA

Vou puez installer le disque dur SATA 2.5" dans le boitier du lecteur. Pour se faire, merci de suivre la procEDURE suivante:

1. Eteignez le lecteur.

2. Ouvrez le panneau latorial du boitier: enlevez les 2 peites vis du cote du lecteur qui retiennent le couvercle, puis soulevez ce dernier en utilisant le petit espace entre le capot et le cote du lecteur.

3. Fixez le disque dur sur la plaque en métal située sur le côte intérieur du couvercle. Veuillez utiliser 4 vis de type M3.
4. Branchez les connecteurs d'alimentation et de données SATA sur le disque dur.
5. Remettez le couvercle avec le disque dur à sa place et fixez le couvercle au boitier à l'aide des vis.

Acceder aux péripériques réseau

Pour connecter un péripérisque reseau utilisant les protocoles SMB ou NFS, assurez-vous d'être sur le menu principal du lecteur, ensuite pressez la touche "MENU" de la télécommande, puis sélectionnez "Nouveau Dossier Réseau" et renseignez les paramètres du péripérisque reseau tels qu'ils vous sont demandés. Le lecteur affichera alors une icône correspondant au péripérisque reseau configuré sur l'écran principal.

Pour naviguer dans la liste des ressources reseau accessibles via les protocoles SMB ou UPnP, cliquez sur I'icone "Navigateur Reseau" située sur I'écran principal du menu du lecteur.

NOTE: Si certaines ressources reseau ne sont pas affichees par le lecteur, il se peut que vous soyez amene à patienter quelques minutes, voir à reessayer (ou pressez la touche "MENU" de la télécommande et selectionnez "Rafraîchir").

Formatage disque dur

Pour formater un disque dur rattaché au lecteur, Sélectionné l'icone correspondante au périphérique sur l'écran principal du menu du lecteur, pressez la touche "INFO" sur le télécommande et désissez "Formater Disque" (pour formater complètement le disque) ou "Formater Partition" (pour formater une partition déjà existante uniquement). Le lecteur va formater le disque en utilisant le système "EXT2".

NOTE: Pour utiliser les disques formés par le lecteur sur un PC Windows, vous pouvez être améné à installer un logiciel tiers tel que "EXT2FSD" (http://www.ext2fsd.com/).

Allumage et extinction du lecteur

Pourmettrelelecteur enveille,appuyez sur la touche"POWER"de la telecommande ou le bouton"ON/ OFF"situé sur la face avant du lecteur. Pour sortir du mode veille,appuyez de nouveau sur l'une de ces touches.

En fonction des réglages du lecteur (voir menu setup du lecteur), la mise en veille "matérielle" ou la mise en veille "simple" peuvent être utilisées. Dans le mode mise en veille "matérielle", l'extinction complète du lecteur ne fait quasiment consommer aucune énergie. Dans le mode mise en veille "simple", le lecteur ne produit plus chaque signal video mais reste actif. Par exemple, si vous avez des péripériques de stockage connectés au lecteur, vous pouvez toujours y avoir accès (fonction "NAS" du lecteur). Sortir de la mise en veille "simple" ne prend que quelques secondes. Quand le lecteur est en mode veille "simple", il continue de consommer de l'énergie de manière significative. Il n'est pas recommandé de laisser le lecteur en mode veille "simple" durant trop longtemps si vous n'en avez pas l'utilité.

NOTE: Àpres l'extinction complète ou mise en veille "matérielle" du lecteur, il est recommandé d'attendre environ 1 minute avant de rallumer le lecteur.

NAS (Périphrérique de Stockage Réseau)

Voupez acceder aux peripheriques de stockage connectes au lecteur depuis le reseau local par l'intermediaire des protocoles FTP et SMB. Sur un PC Windows, tapez "ftp://adresse_ip" ou "adresse_ip" dans l'explorateur Windows; "adresse_ip" étant l'adresse reseau du lecteur.

WiFi

Yououpouvezutiliserun adaptateurUSBWiFi pour connecterle lecteur au reseau local viaWiFi.

Pour plus d'informations concernant la compatibilité des adaptateurs USB WiFi, veuillez vous rendre à l'adresse suivante :

http://dune-hd.com/support/hw_compat/

Restrictions

La compatibilité du lecteur avec certains matériels (amplificateurs A/V, matériels réseau, disques durs, etc.) peut dépendre de plusieurs facteurs (modèle particulier, installation et usage spécifique, configuration du lecteur avec le matériel, etc.). Si le lecteur ne fonctionne pas correctement avec un matériel particulier, essayez de modifier la configuration du lecteur et du matériel, d'utiliser le matériel différément ou d'utiliser un autre matériel.

La compatibilité du lecteur avec certains contenus multimédia (fichiers, disques, etc.) peut dépendre de plusieurs facteurs (encodage spécifique de fichier, configuration particulière du lecteur, etc.). Si le lecteur ne fonctionne pas correctement avec un contenu multimédia particulier, essayez de modifier la configuration du lecteur, ou utilisez un contenu multimédia encode différemment.

Mise à jour du lecteur et informations complémentaires

Pour rechercher les dernières mises à jour firmware du lecteur (pouvant améliorer le fonctionnement du lecteur et étendre ses capacités), rendez-vous à l'adresse suivante:

Note: Vous pouvez également relier le lecteur à Internet afin d'effectuer la mise à jour en ligne (Setup / Misc / Firmware Upgrade)

Pour obtenir les dernières informations et documentations sur l'utilisation du lecteur, rendez-vous aux adresses suivantes:

http://dune-hd.com/manuals/

http://dune-hd.com/support/
