INSTRUKCJA OBSŁUGI Lite 53D Dune

Будь ласка, перевірте тут оновлені версії прошивки програвача (які можуть покращити функціонуван- ня і розширити можливості програвача): http://dune-hd.com/fi rmware/ (Примітка: Ви також можете підключити програвач до мережі Інтернет і використовувати он-лайн функцію оновлення прошивки, див. Налаштування / Різне / Оновлення Прошивки.) Будь ласка, перевірте тут для отримання більш детальної інформації та сучасної документації та ін- формації про використання програвача: http://dune-hd.com/manuals/ http://dune-hd.com/support/52 Dune HD Lite 53D Quick Start Guide Wstęp Dune HD Lite 53D jest uniwersalnym odtwarzaczem plików wideo FullHD (do 1080p), zdjęć i muzyki, wyposażonym w kieszeń szybkiej instalacji dysku twardego. Główne cechy ● Najnowszy procesor multimedialny Sigma Designs 8653 — ciesz się doskonałą jakością i wydajnością, wykorzystując interaktywne funkcje odtwarzacza. ● Odtwarzacz z dyskiem twardym — wsuń do kieszeni dysk twardy (3.5” HDD) i oglądaj zgromadzone na nim materiały. ● Obsługa zewnętrznych dysków twardych USB/eSATA — podłącz dysk do odtwarzacza i oglądaj zgromadzone na nim materiały. ● Odtwarzacz sieciowy — podłącz go do sieci lokalnej i odtwarzaj materiały multimedialne bezpośrednio z komputera lub serwera NAS (UPnP, SMB, NFS). ● Odtwarzacz MKV — oglądaj wideo HD oraz SD w najpopularniejszym formacie MKV i innych najnowszych formatach wideo, z uwzględnieniem materiałów HD wysokiej jakości, o bardzo wysokich wskaźnikach bitrate. ● 2 porty USB — wygodnie podłącz dyski twarde, pamięci flash USB, czytnik kart USB i inne urządzenia pamięci masowej USB. ● Gniazdo kart SD na froncie — odtwarzaj pliki multimedialne bezpośrednio z karty pamięci SD z aparatu cyfrowego lub innych urządzeń, lub wykorzystaj kartę pamięci SD jako pami ęć podręczną lub systemow. ● HDMI 1.3 — zapewnia najlepszej jakości dźwięk audio HD i obraz wideo FullHD. ● Bogaty zestaw standardowych złącz AV — optyczne audio S/PDIF, audio stereo, wideo komponent, wideo kompozyt, które w prosty sposób umożliwiają podłączenia sprzętu AV. ● Konfigurowalne wyjścia video — wyprowadź z odtwarzacza wideo w dowolnej rozdzielczości i formacie (od SD do formatu 1080p, 24p/PAL/NTSC). ● Skalowanie — doskonałej jakości skalowanie DVD i innych materiałów wideo standardowej rozdzielczości SD do rozdzielczości Full HD (1080p) lub pośrednich. ● Przeglądarka plików — przeglądarka z rozbudowanym zarządzaniem plików (kopiowanie, przenoszenie, usuwanie, zmiana nazwy, organizowanie, sortowanie). Funkcje dodatkowe ● Odtwarzania muzyki wysokiej jakości — odtwarzanie utworów muzycznych bardzo wysokiej jakości (do 192 kHz / 24-bit) w różnych formatach (FLAC, Monkey’s Audio APE, WAV/PCM, DTS, itd). ● Listy odtwarzania — odtwarzaj foldery jak playlistę, korzystaj z własnych list odtwarzania, wykorzystuj funkcje losowania i powtarzania utworów. ● Funkcja NAS — dostęp do plików znajdujących się w pamięci masowej (HDD, napęd optyczny, itd) dołączonej do odtwarzacza przez sieć lokalną (za pomocą FTP lub SMB). ● BitTorrent — wykorzystaj wbudowanego klienta BitTorrent do pobierania plików z sieci P2P. ● Konfigurowalny interfejs użytkownika: praca z kolekcją mediów za pomocą ikon i okładek (grafiki wysokiej rozdzielczości). ● Radio internetowe — odtwarzanie i nagrywanie internetowych stacji radiowych (HTTP/MP3). ● IPTV — odtwarzanie i nagrywanie strumieni IPTV (multicast UDP / RTP) dostępnych u twojego dostawcy internetu*. ● Opcja telewizji cyfrowej — odtwarzanie i nagrywanie kanałów telewizyjnych dzięki opcjonalnemu tunerowi Digital TV USB** lub tunerom instalowanym w dodatkowym komponencie Dune Smart Extension ME.

• Sprawdź dostępność strumieni multicast UDP/RTP u twojego dostawcy internetu. ** Tuner Digital TV USB nie jest zawarty w zestawie; można go kupić oddzielnie.53 Polski Zawartość zestawu

1. Odtwarzacz Dune HD Lite 53D

2. Pilot (baterie nie są załączone)

3. Antena WiFi (opcja)

Obudowa Widok panelu przedniego Widok z tyłu

8. Zewnętrzny zasilacz sieciowy

9. Skrócona instrukcja Szybki start

UWAGA: Dodatkowe przedmioty (opcjonalne) mogą zostać dołączone do zestawu, w zależności od konfiguracji odtwarzacza, regionu i dystrybutora. Widok z góry

1. Przycisk ON/OFF (włącz/wyłącz)

3. Czujnik sygnałów pilota

4. Złącze USB 2.0 host

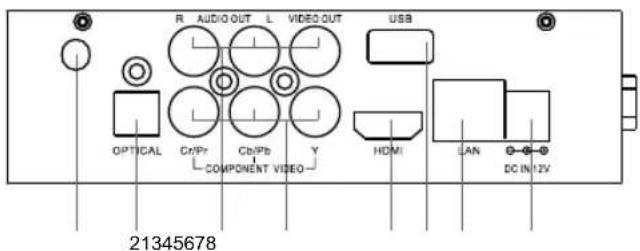

1. Antena WiFi (opcja)

2. Cyfrowe optyczne wyjście audio

3. Kompozytowe wyjście wideo, analogowe wyjście audio (stereo)

6. złącza USB 2.0 host

8. Złącze zasilania DC 12V

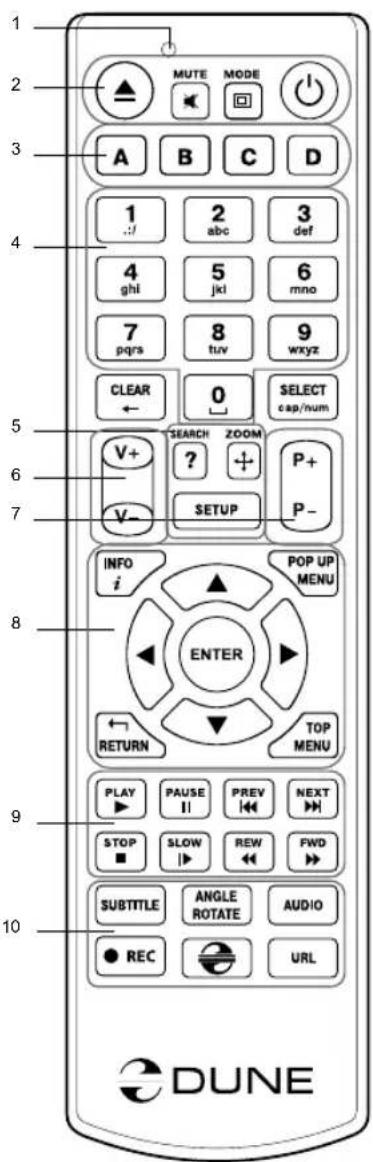

1. Dioda sygnalizująca wysyłanie przez pilota sygnałów sterujących

2. EJECT — otwiera i zamyka szufl adę napędu optycznego, MUTE

— wyłącza lub włącza dźwięk , MODE — przełącza tryby wideo i kontroluje inne funkcje odtwarzacza, POWER — przełącza odtwarzacz w tryb Stand-by i wybudza urządzenie z trybu uśpienia

3. A (Czerwony), B (Zielony), C (Żółty), D (Niebieski) — przyciski

pozwalające na dostęp do niektórych funkcji fi lmów Blu-ray; sterowanie innymi funkcjami odtwarzacza

4. 0-9 — umożliwiają wprowadzanie liter i cyfr; sterowanie innymi

funkcjami odtwarzacza

5. SEARCH — umożliwia przejście do dowolnego miejsca w fi lmie,

ZOOM — zmienia aktualne powiększenie obrazu, SETUP — wchodzi i wychodzi z menu ustawień odtwarzacza, oraz pozwala na dostosowanie ustawień fi lmu podczas odtwarzania

6. V+/V- (dźwięk głośniej / ciszej) — kontrola głośno

ści (zaleca się sterowanie głośnością zewnętrznym wzmacniaczem)

7. P+/P- (strona wyżej / niżej) — pozwala na szybkie przewijanie

aktualnie wyświetlanej listy plików; sterowanie innymi funkcjami odtwarzacza

8. Strzałki (LEWO, PRAWO, GÓRA, DÓŁ) — pozwalają na nawigację

po menu urządzenia, oraz wybór elementów, ENTER — otwiera / potwierdza wybór danego pliku lub pozycji menu, RETURN — wraca do poprzedniego ekranu, TOP MENU — przechodzi do głównego menu, POP UP MENU — wyświetla menu podręczne, INFO — wyświetla informacje o wybranym elemencie. Przyciski główne sterują pracą odtwarzacza

9. PLAY, PAUSE, STOP, SLOW, REW, FWD, PREV, NEXT —

sterowanie odtwarzaniem

10. SUBTITLE, ANGLE/ROTATE, AUDIO, REC, DUNE, URL —

sterowanie odtwarzaniem; sterowanie innymi funkcjami odtwarzacza. UWAGA: ● Używaj wyłącznie baterii alkalicznych typu AAA. ● Przy montażu baterii w pilocie, zwróć uwagę na prawidłową polaryzację. ● Jeśli pilot działa z ma łej odległości lub odtwarzacz przestaje reagować na polecenia z pilota, wymień baterie. ● Niektóre przyciski mogą realizować kilka funkcji w zależności od stanu, w jakim znajduje się w danej chwili odtwarzacz. ● Niektóre przyciski mogą być dostępne tylko w niektórych trybach, lub tylko podczas odtwarzania wybranych typów materiałów. Pilot zdalnego sterowania

Praca w pozycji poziomej Odtwarzacz jest standardowo przygotowany do pracy w pionie. Aby urządzenie mogło pracować w pozycji poziomej, należy:

1. Odłączyć podstawkę, na której stoi obudowa przy pracy w pionie

2. Przymocować do obudowy specjalną nóżkę do pracy w poziomie, która znajduje się w zestawie z

odtwarzaczem.55 Polski Pierwsze uruchomienie Upewnij się, że wokół odtwarzacza znajduje się wystarczająco dużo miejsca, aby zapewnić jego prawidłowe chłodzenie. Odtwarzacz powinien mieć co najmniej 10cm wolnej przestrzeni po bokach i od góry. Upewnij się, że w pilocie zainstalowane są baterie. Podłącz odtwarzacz do telewizora i innych urządzeń audiowizualnych we właściwy sposób. Użyj połączenia HDMI, aby uzyskać najlepszą możliwą jakość obrazu i dźwięku. Przed połączeniem, upewnij się, że odtwarzacz i wszystkie podłączane do niego urządzenia są wyłączone. Upewnij się, że telewizor oraz inne urządzenia audio/wideo mają prawidłowo skonfigurowane wejścia. Włącz odtwarzacz. Odtwarzacz rozpocznie procedurę startową, która może potrwać do około 1 minuty. W trakcie procedury ładowania, logo «Dune» będzie widoczne na ekranie TV. ● Jeśli nie widzisz logo «Dune» na TV po włączeniu odtwarzacza, może to oznaczać jakieś problemy z połączeniem pomiędzy odtwarzaczem a telewizorem lub że wybrano złe wejście wideo na TV lub amplitunerze AV. W takim przypadku, sprawdź kable i ustawienia telewizora lub amplitunera AV lub spróbuj użyć innych kabli lub innego sposobu podłączenia odtwarzacza do telewizora. ● Jeśli widzisz logo «Dune» na TV po włączeniu odtwarzacza, po czym obraz znika i nie pojawia się żaden obraz w czasie co najmniej 10 sekund, może to oznaczać, źle skonfigurowany tryb wyjścia wideo w odtwarzaczu. W takim przypadku, naciśnij przycisk «MODE» na pilocie, a następnie naciśnij jeden z przycisków «1», «2», «3», «4» lub «5», aby przełączyć się na inny tryb wyjścia wideo (patrz «szybkie ustawianie trybu wyjścia wideo»). Po tej operacji, na ekranie powinno pojawić się Menu Główne odtwarzacza. Menu zawiera elementy, pozwalające na używanie różnych funkcji odtwarzacza, dostęp do wszystkich dysków, napędu płyt DVD/BD, pamię ci lokalnej, oraz dysków sieciowych podłączonych do odtwarzacza. Dostosuj ustawienia odtwarzacza zgodnie ze swoimi preferencjami. Wejście do menu ustawień odbywa się przy pomocy pozycji «SETUP» na ekranie głównym lub przez naciśnięcie przycisku «SETUP» na pilocie. W szczególności zaleca się dostosować ustawienia wideo, ustawienia audio i ustawienia sieci. Aby zmienić język menu, należy przejść do „Setup / General / Interface language” i wybierz preferowany język. Do poruszania się po menu odtwarzacza służą przyciski pilota «LEFT», «RIGHT», «UP», «DOWN», «ENTER», «RETURN». Przycisk «POPUP MENU», znajdujący się na pilocie, możesz wykorzystać, aby wyświetlić wszystkie operacje dla zaznaczonego elementu. Przycisk «INFO» pozwala na wyświetlenie informacji o podświetlonym pliku. Szybkie ustawienie trybów wyjścia wideo Przycisk «MODE» na pilocie pozwala na szybkie ustawienie trybu wyjścia wideo bez konieczności wchodzenia do menu ustawień odtwarzacza. Ten sposób konfi guracji wyjścia wideo można wykorzystać, jeżeli nie widać obrazu na ekranie po podłączeniu odtwarzacza do telewizora. Wciśnij i zwolnij przycisk «MODE», a następnie jeden z przycisków «1», «2», «3», «4», lub «5» aby przełączyć się na jeden z następujących trybów wideo:

Po wyświetleniu obrazu na ekranie telewizora, naciśnij «ENTER», a następnie, w razie potrzeby, przejdź do menu ustawień odtwarzacza, aby dokonać dokładniejszej konfi guracji trybu wyjścia wideo. UWAGA: Procedura szybkiej zmiany ustawień trybów wideo nie może być uruchomiona podczas odtwarzania. Aby możliwe było ponowne uruchomienie procedury należy wyłączyć i włączy ć odtwarzacz, a następnie odczekać około 1 minutę (czas potrzebny na pełne uruchomienie odtwarzacza).56 Dune HD Lite 53D Quick Start Guide Podłączanie pamięci USB Aby podłączyć pamięć USB, przejdź do menu głównego, a następnie podłącz pamięć do portu USB. Odtwarzacz rozpozna pamięć i wyświetli odpowiednią pozycję na ekranie głównym. Podłączając pamięci USB mające większe zapotrzebowanie energetyczne (np. dyski twarde USB), należy zapewnić im zewnętrzne zasilanie. Energia dostarczana do zewnętrznego dysku przez port USB może nie być wystarczająca do prawidłowego działania podłączonej pamięci. Nigdy nie odłączaj pamięci USB, jeśli jakaś operacja z nią związana jest w toku. Używanie kart pamięci SD Aby podłączyć kartę pamięci SD, przejdź do menu głównego, a następnie wsuń kartę do czytnika. Odtwarzacz rozpozna kartę pamięci i wyświetli odpowiednią pozycję w menu głównym. Odtwarzacz może nie rozpoznać niektórych kart SD lub może się zdarzyć, że karta nie będzie działać prawidłowo, w takim przypadku należy użyć innej karty pamięci SD. Nigdy nie wysuwaj karty pamięci, jeśli jakaś operacja z nią związana jest w toku. Wewnętrzny dysk SATA 2.5’’ Odtwarzacz jest przystosowany do instalacji wewnątrz obudowy dysku SATA 2.5”. Aby zamontować dysk należy:

1. Wyłączyć odtwarzacz i odłączyć zasilanie

2. Odkręcić dwie małe śruby znajdujące się na boku odtwarzacza, następnie podważyć i zdjąć boczną

3. Używając czterech śrub zamocować dysk w metalowej obejmie znajdującej się na wewnętrznej stronie

zdemontowanej bocznej pokrywy.

4. Ostrożnie podłączyć kabel sygnałowy SATA oraz kabel zasilający do dysku.

5. Zalożyć boczną pkrywę z dyskiem na obudowę i przykręcić odkrcone wcześniej dwie śruby.

Dostęp do dysków sieciowych Aby podłączyć dysk sieciowy wykorzystując protokół SMB lub NFS, przejdź do menu głównego odtwarzacza, a następnie naciśnij przycisk „MENU” na pilocie. Wybierz pozycję „Nowy katalog sieciowy” i uzupełnij niezbędne parametry połączenia do dysku sieciowego. Odtwarzacz wyświetli na ekranie głównym odpowiednią pozycję prowadzoną do skonfi gurowanego dysku sieciowego. Przeglądanie listy źródeł sieciowych dostępnych przez protokoły SMB oraz UPnP, możliwe jest poprzez „Przeglądarkę Sieci” znajdującą się w głównym menu odtwarzacza. UWAGA: Jeśli jakieś katalogi lub dyski sieciowe nie są widoczne, poczekaj kilka minut i spróbuj ponownie (lub naciśnij przycisk „MENU” na pilocie i wybierz polecenie „Odśwież”). Formatowanie dysku twardego Aby sformatować podłączony do odtwarzacza dysk twardy, podświetl dysk w menu głównym, wciśnij przycisk „INFO” na pilocie i wybierz polecenie „Formatuj Dysk” (aby sformatować cały dysk) lub «Formatuj Partycję» (aby sformatować jedną z partycji znajdujących się na dysku). Odtwarzacz sformatuje dysk lub partycję w systemie plików EXT2. UWAGA: Użytkowanie dysków sformatowanych przez odtwarzacz na komputerze z systemem Windows, możliwe jest po zainstalowaniu dodatkowego oprogramowania takiego jak «EXT2FSD» (http://www. ext2fsd.com/). Odtwarzacz poprawnie obsługuje także dyski formatowane przez komputer w systemie FAT i NTFS.57 Polski Włączanie i wyłączanie odtwarzacza Przełączenie odtwarzacza w tryb Stand-by, możliwe jest poprzez wciśnięcie przycisku «POWER» na pilocie lub przycisku «ON/OFF» na froncie. Aby wyjść z trybu Stand-by, ponownie wciśnij jeden z powyższych przycisków. W zależności od ustawień, odtwarzacz może przechodzić w tryb głębokiego uśpienia „sprzętowego”, lub w tryb płytkiego uśpienia „programowego”. W trybie głębokiego uśpienia, odtwarzacz jest niemal całkowicie wyłączony, a zużycie energii jest minimalne. W trybie uśpienia płytkiego, odtwarzacz nie wypuszcza żadnych sygnałów audiowizualnych, ale wszystkie jego pozostałe funkcje cały czas działają. Dla przykładu, jeśli masz podłączoną do odtwarzacza pamięć masową to po przejściu w tryb płytkiego uśpienia, nadal będzie można uzyskać dostęp do zasobów przez sieć (funkcja «NAS» odtwarzacza). Powrót z trybu płytkiego

pienia do pełnego włączenia zajmuje zaledwie kilka sekund. Zużycie energii w tym trybie nadal jest duże i zbliżone do zużycia podczas normalnej pracy. Nie zaleca się pozostawiać odtwarzacza w trybie płytkiego uśpienia, jeśli nie jest to konieczne. UWAGA: Po całkowitym wyłączeniu odtwarzacza lub przejściu w tryb głębokiego uśpienia, zaleca się odczekać około 1 minutę przed ponownym włączeniem. NAS (Sieciowy serwer plików NAS) Możesz zdalnie przeglądać zawartość pamięci odtwarzacza po podłączeniu go do sieci lokalnej wykorzystując protokoły FTP i SMB (Samba). Aby uzyskać dostęp do zasobów odtwarzacza z poziomu komputera z systemem Windows, wpisz w Eksploratorze Plików «ftp://adres_ip» lub «\\adres_ip», gdzie „adres_ip” to adres IP odtwarzacza w sieci. WiFi Możesz podłączyć odtwarzacz do sieci lokalnej poprzez Wifi , wykorzystując kartę USB WiFi. Więcej informacji na temat zgodnych kart WiFi USB pod adresem: http://dune-hd.com/support/hw_compat/ Ograniczenia Zgodność odtwarzacza z innymi urządzeniami (urządzenia audiowizualne, urządzenia sieciowe, stacje dysków, itp.) może zależeć od różnych czynników (w szczególności od modelu urządzenia, jego specyfi ki instalacji i użytkowania, konfi guracji odtwarzacza i urządzeń, itp.). Jeśli odtwarzacz nie działa poprawnie z danym urządzeniem, spróbuj zmienić konfi gurację odtwarzacza lub urządzenia, spróbuj użyć urządzenie w inny sposób, lub użyć innego urządzenia. Zgodność odtwarzacza z niektórymi mediami i nośnikami (pliki, dyski, itp.) może zależeć od różnych czynników (rodzaj kodowania zawartości mediów, konfi guracji odtwarzacza, itp.). Jeśli odtwarzacz nie odtwarza poprawnie niektórych plików, spróbuj zmienić konfi gurację, lub użyj plików z innym kodowaniem. Aktualizacja oprogramowania oraz informacje dodatkowe Nowe wersje fi rmware dostępne są pod adresem: http://dune-hd.com/firmware/ Oprogramowanie może poprawić funkcjonowanie i rozszerzyć możliwości odtwarzacza. (Uwaga: Możesz również podłączyć odtwarzacz do sieci internet i skorzystać z funkcji aktualizacji fi rmaware „online”, aby skorzystać z tej opcji przejdź do Ustawienia/Pozostałe/Firmware Upgrade.) Bardziej szczegółowa dokumentacja i informacje dotyczące użytkowania odtwarzacza znajdują się pod adresem: http://dune-hd.com/manuals/ http://dune-hd.com/support/59www.Dune-HD.com
