MANUALE UTENTE Lite 53D Dune

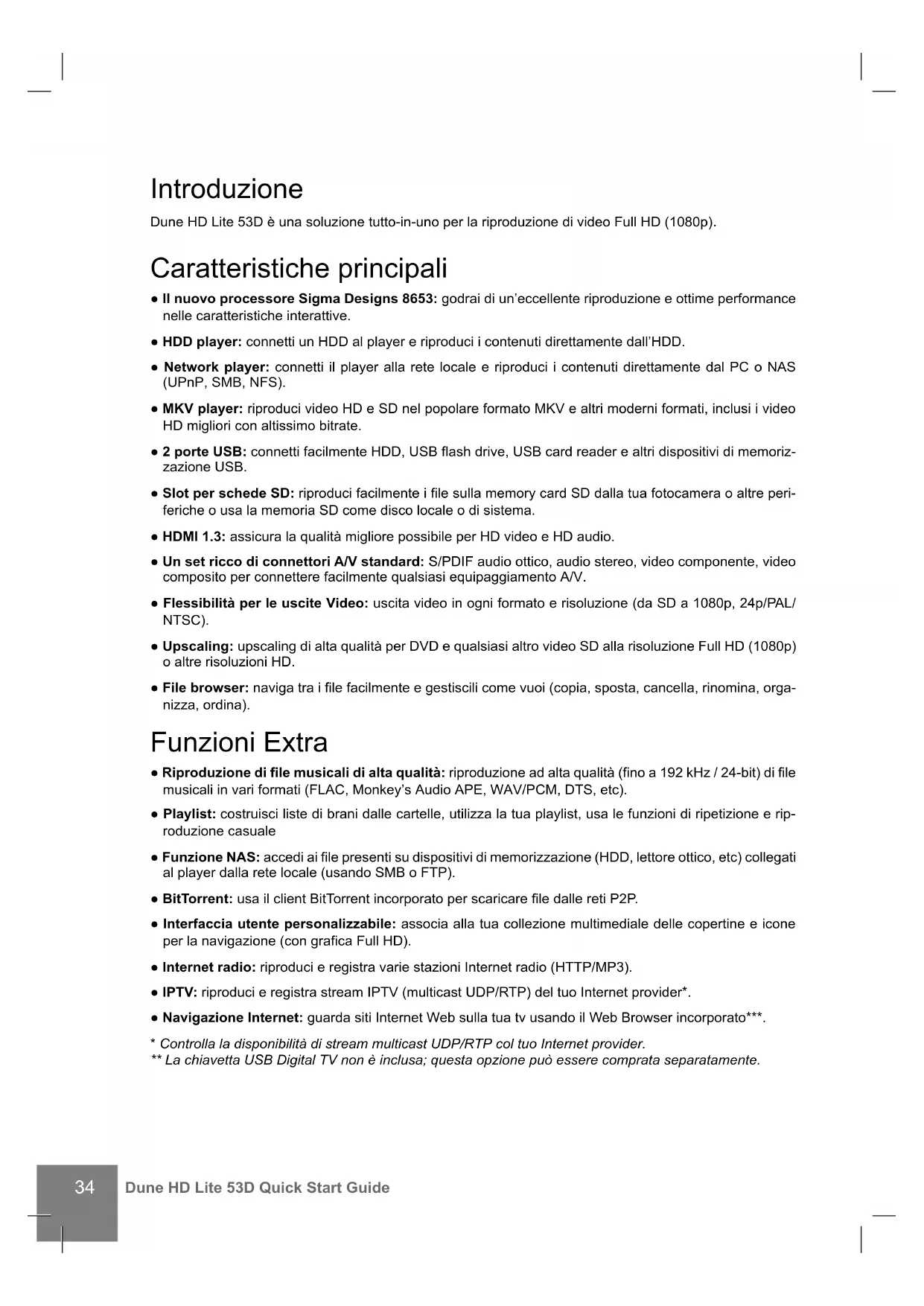

Dune HD Lite 53D è una soluzione tutto-in-uno per la riproduzione di video Full HD (1080p).

Caratteristiche principali

• Il nuovo processore Sigma Designs 8653: godrai di un'eccellente riproduzione e ottime performance nelle caratteristiche interattive.
• HDD player: connetti un HDD al player e riproduci i contentuti direttamente dall'HDD.
  Network player: connetti il player alla rete locale e riproduci i contenuti direttamente dal PC o NAS (UPnP, SMB, NFS).
• MKV player: riproduci video HD e SD nel popolare formato MKV e altri moderni formati, inclusi i video HD migliorioni con altissimo bitrate.
• 2 porte USB: connetti disponibile HDD, USB flash drive, USB card reader e altri dispositivi di memorizzazione USB.
• Slot per schede SD: riproduci fácilmente i file sulla memory card SD alla tua fotocamera o altre periferiche o usa la memoria SD come disco locale o di sistema.
• HDMI 1.3: assicura la qualità migliorare possibile per HD video e HD audio.
• Un set ricco di connettori A/V standard: S/PDIF audio ottico, audio stereo, video componente, video composito per connettere lavoramente qualsiasi equipaggiamento A/V.
• Flessibilità per le uscite Video: uscita video in agli fornato e risoluzione (da SD a 1080p, 24p/PAL/NTSC).
• Upscaling: upscaling di alta qualità per DVD e qualsiasi molto video SD alla risoluzione Full HD (1080p) o altre risoluzioni HD.
• File browser: naviga tra i file fácilmente e gestiscili come vuoi (copia, sposta, cancella, rimomina, organizzza, ordin).

Funzioni Extra

• Riproduzione di file musicali di alta qualità: riproduzione ad alta qualità (fino a 192 kHz / 24-bit) di file musicali in vari formati (FLAC, Monkey's Audio APE, WAV/PCM, DTS, etc).
• Playlist: costruisci liste di brani dalle cartelle, utilizza la tua playlist, usa le funzioni di ripetizione e riproduzione casuale
• Funzione NAS: accedi ai file presenti su dispositivi di memorizzazione (HDD,lettore ottico,etc) collegati al player alla rete locale (usando SMB o FTP).
• BitTorrent: usa il client BitTorrent incorporeto per scaricare file dalle reti P2P.
• Interfaccia utente personalizzabile: associa alla tua collezione multimedia delle copertine e icone per la navigazione (con grafica Full HD).
• Internet radio: riproduci e registra varie stazioni Internet radio (HTTP/MP3).
• IPTV: riproduci e registra stream IPTV (multicast UDP/RTP) delwhose Internet provider*.

• Navigazione Internet: guarda siti Internet Web sulla tua tv usando il Web Browser incorporeto***

• Controlla la disponibilità di stream multicast UDP/RTP col tuo Internet provider.

** La chiavetta USB Digital TV non è inclusa; questa opzione può essere comprata separatamente.

Contenuto della confezione

6

7

8

9

1. Dune HD Lite 53D media player
2. Telekomando (le batterie posso non essere incluse)

3. Antenna Wi-Fi (opzionale)

4. cavo AV

5. Cavo LAN

6. Piedini

7. Viti

8. Alimentatore esterno
9. Guida rapida

NOTA: componenti addizzionali (opzionali) sono essere inclusi nella confezioni a seconda della configurazione del player, della regione e del distributore.

Esterno

Vista frontale

1.Tasto On/off
2. Indicatore LED
3. Sensore IR
4. USB 2.0 host

Vista posteriore

1. Antenna Wi-Fi (opzionale)
2. Uscita audio digitale ottico
3. Video Composito e uscita audio stereo
4. Uscita video Componente (Y/Pb/Pr)
   5.HDMI 1.3
5. USB 2.0
   7.LAN
6. DC alimentazione 12V

Vista dall'alto
1. Lettre memorie SD

Posizionamento Orizzontale del Player

Puoi posizionare il player via verticalmente che orizzontalmente. Se lo vuoi utilizzato posizionato orizzontale, per favore segui i seguenti passi:

1. Stacca la base d'appoggio dal player.
2. Utilizza gli apposti piedini speciali auto incollanti per il posizionamento orizzontale del player (inclusi nella confezione) e attaccali sul pannello laterale del player.

Telecomando

1. Indicatore di lavoro — lampeggia in risposta alla pressione di un lavoro.
2. EJECT - afore/chiude il vano dellettore dischi. MUTE - toglie l'audio. MODE - cambia la modalità video in uscita; controllinga qualche altra funzione del player. POWER - mette in standby.
3. A (Rosso), B (Verde), C (Giallo), D (Blu) — accede alle funzioni dei dischi Blu-ray; controllinga quale altra funzione del player.
4. 0-9 -- inserisce numero e testo; controllinga quale altra funzione del player.
5. SEARCH — salute a una specifica posizione durante la riproduzione del video. ZOOM — cambia il fattore dello Zoom del video in corso di riproduzione. SETUP — entra/esce dal menu di impostazioni; modifi ca impostazioni di riproduzioni durante una riproduzione.
6. V+/V- (volume su / volume giù) — modifica il volume.
7. P+/P- (pagina su /pagina giù) — scorre su o giù varie liste; controla quale altra funzione del player.
8. Freccce (SINISTRA, DESTRA, SU, GIU'), ENTER, RETURN, TOP MENU, POP UP MENU, INFO - tasti principali per navigare nel player (navigare tra gli oggetti sullo schermo, aprire/usare l'oggettto selezionato, tornare indietro alla schermata precedente, tornare al menu principale, videere il menu Popup con le azioni possibili, videere le informazioni, controllare quale altre funzione del player).
9. PLAY, PAUSE, STOP, SLOW, REW, FWD, PREV, NEXT — controlo della riproduzione.
10. SUBTITLE, ANGLE/ROTATE, AUDIO, REC, DUNE, URL — controlo della riproduzione e quale altra funzione del player.

NOTE:

• Usa pile alcaline AAA.
  Rispetta la polarità quando insertisci le batterie.
• Direziona il telecomando verso il player. Non ci devono essere ostacoli tra il telecomando e il player
• Se il telecomando funziona solo a distanza ravvicinata o non funziona, cambia le batterie.
• Alcuni tasti del telecomando possono averere diverse funzioni a seconda della modalità in cui si trovva il player.
• Alcuni tasti del telecomando sono funzionare solo in alcune modalità o durante l'esecuzioni di alcuni contenti.

Guida Iniziale

Assicurati che ci sia abbastanza spazio attorno al player per un raffreddamento ottimale. Lo spazio libero per ciascun lato non deve essere meno di 10 cm.

Assicurati che il telecomando abbia le batterie inserte.

Connetti il player alla tua TV o ad altri sistema A/V in modo appropriato. Usa la connessione HDMI per ottenere la migliorie qualità possibile sua video che audio. Assicurati di aver spento il player e agli altri apparato A/V prima di connetterli. Assicurati che la TV o altre apparato A/V sua configurato per usare la connessione adatta.

Accendi il Player. Il player iniziera una procedura di avviamento iniziale, che può durare ancè 1 minuto. Durante il caricamento, il logo "DUNE" verrà migliorato sulla TV.

• Se non vedi il logo "DUNE" sulla TV quando accendi il player, cui significare la presenza di quale problema con la connessione tra il player e la TV o che l'ingresso video sbagliato è stato selezionato sulla TV o ricevitatore A/V, o prova differenti cavi o differenti connessioni tra il player e la TV.
• Se vedi il logo "DUNE" sulla TV quando accendi il player, ma poi le immagini scompaionale e non appeare più nulla nei successivi 10 secondi, vuo significare che nel player è configurata una modalità video errata. In questo caso, premi il tasto "MODE" sul telecomando e poi premi uno dei tasto del telecomando "1", "2", "3", "4" o "5" per cancellare le differenti modalità di uscita video (vedi "Impostazioni Rapide per la Modalità Uscita Video")

Alla fine, dovresti videere la schermata principale del menu del player. La schermata principale alla mestra le icone che ti permettono di utilizzato le differenti funzionalità del player e accedere alle periferiche di memorizzazione e alle periferiche di rete collegate.

Modifica le impostazioni del player usando l'icona "SETUP" nella schermata principale (o premendo il tasto "SETUP" sul telecomando). In particolare puoi modificare le impostazioni video, audio e di rete.

Per selezionale la lingua dei menu del player, vai nelle impostazioni "Setup / General / Interface language".

Utilizza i tasti del telecomando "SINISTRA", "DESTRA", "SU", "GIU", "ENTER", "RETURN" per navigare tra i menu. Utilizza il tasto "MENU" per migliorare una lista dei possibili comadi.

Usa il tasting "INFO" per migliorare informazioni sull'elemento selezionato.

Impostazioni Rapide per la Modalità Uscita Video

Il tasto sul telecomando "MODE" permette l'impostazione rapida del video senza dover entrare nel menu impostazioni.

Questo metodo per la configurazione dell'uscita video cui rendersi necessario se non si visualizzano le immagini sullo schermo sono after connesso il player.

Premi "MODE" e poi i tasti sul telecommando 1, 2, 3, 4, o 5 per impostare una delle seguenti modalità video, rispettovamente:

1. Composito/Componente; PAL
2. Composito/Componente, NTSC
   3.HDMI,480i,60Hz
   4.HDMI,720p,60Hz
   5.HDMI,1080i,60Hz

Dopo che le immagini sono apparse sulla TV, premi il tasto "ENTER" e poi vai nel menu di impostazioni del player per configurare in modo più preciso l'uscita video se necessario.

NOTA: la procedura di impostazione rapida dell'uscita video non può essere utilizzata durante la produzione di un video. Per assicurarsi che esta procedura sia utilizzato, spegni il player e poi riaccendilo e aspetta circa un minuto per assicurarti che la procedura di avvio sia terminata.

Connette Periferiche USB

Per connettere periferiche USB, assicurati di essere nella schermata principale del menu e connetti la periferica USB in una delle porte USB del player. Il player riconoscerà tale periferica e migliorare l'icona corrispondente alla periferica USB nella schermata principale.

Quando connetti una periferica USB che richiede una quantità significativa di energia (come gli Hard Disk USB), usa un alimentatore esterno per tale periferica. La potenza erogata dalle porte USB del player potrebbe non essere sufficiente per alimentare la periferica USB e funzionare correttamente.

Non disconnettere o spegnere la periferica USB quando vi sono operazioni di scrittura in corso.

Usare Memory Card SD

Per inseire una memoria SD, assicurati di essere nella schermata principale del menu e insertisci la memory card nellettore di memory card del player. Il player riconoscerà tale memory card e mostrera unicona corrispondente nel menu principale. Alcune memorie SD possono non essere riconosciute dal player e non funzionare correttamente; in quello caso, usa un'alto modello di memory card SD.

Non estrarre la memory card SD quando sono in corso operazioni di scrittura.

HDD SATA 2.5" Interno

Puoi installare un disco SATA da 2,5" all'internal del player. Per installare l'HDD SATA 2,5" segui i passi successivi:

1. Spegni il player.
2. Apri il pannello laterale del case: rimuovi le due piccole viti al lato del player che chiudono il pannello, poi fai leva sul pannello usando il piccolo spazio traesso e il lato del player.
3. Posizione l'Hard Disk nell'alloggio di metallo montato nella porzione interna del pannello. Usa 4 viti tipo M3.
4. Connetti i cavi di alimentazione SATA e di dati SATA all'HDD.
5. Rimonta il pannello con il disco sul player e assicuralo con le viti al case.

Accedere ai dispositivi di Rete

Per connettere un dispositivo di rete che utilizes il protocollo SMB (Samba) o NFS, assicurati di essere nel menu principale del player, premi il tasto del telecomando "MENU" e scegli "Crea una cartella di Rete" (ininglese "Create Network Folder"), poi inserisci i parametri del dispositivo di rete come richiesto. Il player migliorà un'icona correspondente al dispositivo di rete appena configurato nella schermata principale.

Per accedere a una lista di risorse di rete disponibilitramite i protocolli SMB o UPnP,usa licona nel menu principale "Network Browser". NOTA: se quale risorsa di rete non è molto elastata dal player, cui esere che tu debba aspettare alcuni minuto e poi riprovare (o premere "MENU" sul telecomando e scegliere "Aggiorna").

Formattare I'HDD

Per formattare l'HDD collegato al player, selezione l'icona corrispondente al disco nel menu principale del player, premi il tasto "INFO" sul telecomando e selezione "Formatta Disco" (per formattare l'intero disco) o "Formatta Partizione" (per formattare una sola partizione più esistente sul disco). Il player formatterà il disco utilizzato il fi le system "EXT2"-

NOTA: per usare dischi formattati dal player su un PC con Windows, avrai bisogno di installare software apposti come "EXT2FSD" (http://www.ext2fsd.com/).

Spagnere e Accendere il player

PerMETTREIL player in modalita standby,premi il tasto "POWER"sul telecomando o il tasto "on/off"sul pannello frontale.Per uscire alla modalita standby premi uno di quei bottoni ancora.

A seconda delle impostazioni del player (vedi il menu impostazioni), potra essere utilizzato l"hardware standby"o il "software standby". In modalità "hardware standby" siavrà uno spegnimento più Completo e il player non consumerà quasi nulla. In modalità "software standby" il player non produce alcun segnale video, ma il player è ancora in funzione. Per esempio, se hai quale periferica di memorizzazione collegata al player, puoi continuare ad accedere adessa alla rete (funzione "NAS"). Per uscire alla modalità "software standby" occorrono pochi secondi. Quando è in modalità "software standby" il consumo energetico è significativo. Non è raccommando tenere il player in "software standby" per molto tempo se non lo utilizes.

NOTA: dopo aver spento il player o averlo posto in "hardware standby" è consigliabile aspetto un minuto prima di riaccenderlo più.

Puoi accedere a periferiche di memorizzazione connesse al player tramite la rete locale usando i protocolli FTP e SMB. Su un PC WindowsISTA scrivere ftp:// indirizzo_ip" o \indirizzo_ip in Windows Explorer (Esplora Risorse), dove "indirizzo_ip" e l'indirizzo IP del player.

WiFi

Puoi utilizes un adattatore WiFi USB per connettere il player alla rete locale tramite WiFi.

Prego leggere le informazioni sugli adattatori WiFi USB supportati:

http://dune-hd.com/support/hw_compat/

Limitazioni

La compatibilità del player con particolari hardware (apparecchiature A/V, periferiche di rete, dischi, etc.) può dipendere da vari fattori (modelli particolari di hardware, specifiche installazioni o utilizzi, configurazioni del player o dell'hardware, etc). Se il player non dovesse funzionare correttamente con un particolare hardware, prova a modificare la configurazione del player o dell'hardware, prova a usare l'hardware in modi differente, o prova ad usare un'alto hardware.

La compatibilità del player con particolare contentuti multimediali (file, dischi, etc) può dipendere da vari fattori (la codifica specifica del contentuto multimediae, configurazioni del player, etc.). Se il player non dovesse riproduire correttamente un particolare contentuto multimediae, prova a modificare la configurazione del player, o prova a usare tale contentuto multimediae codificato in maniera differente.

Aggiornare il tuo Player e Ottenere Maggiori Informazioni

Prego controllare qui per versioni aggiornate del firmware (le quali possono migliorare il funzionamento o estendere le funzialità del player):

http://dune-hd.com/firmware/

(Note: puoianche connetter il player a Internet e usare la funzione di aggiornamento firmware online, vedi Impostazioni / Misc / Firmware Upgrade).

Prego controllare qui per maggiori dettagli e la documentazione aggiornata del player:

http://dune-hd.com/manuals/

http://dune-hd.com/support/
