Producttype	Elektronische telweegschaal
Merk	Velleman
Model	VTBAL6
Afmetingen	110 x 290 x 330 mm
Voeding	Netadapter 220 VAC / 12 VDC + interne accu 6 V / 4 Ah
Stroomverbruik	< 120 mA (200 mA standaard)
Maximale belasting	5 kg / 12 lb
Resolutie	0,0005 kg (0,0010 lb)
Tarieringsbereik	0 tot 100 % van de capaciteit
Minimaal gewicht voor tellen	0,5 g / 0,0002 lb
Meeteenheden	gram (g) of pond (lb)
Bedrijfstemperatuur	15 °C tot 35 °C
Belangrijkste functies	Wegen, tareren, stuk tellen, totaliseren, boven-/ondergrenzen, uitschakeltimer
Display	Helderheidsinstelling (3 niveaus)
Kalibratie	Handmatig met ijkgewicht (25 % tot 100 % van de capaciteit)
Reservebatterij	Referentie WP4-6 (6 V / 4 Ah)
Reserveadapter	Referentie PS1205R
Onderhoud en reiniging	Reinig met een zachte, droge doek; vermijd vocht en agressieve producten
Veiligheid	Gebruik alleen originele accessoires; open het apparaat niet
Algemene informatie	Stabiel en horizontaal oppervlak; vermijd magnetische velden en tocht

Veelgestelde vragen - VTBAL6 VELLEMAN

Hoe schakel ik de weegschaal VTBAL6 in?

Druk op de ON/OFF-toets om in te schakelen. De weegschaal voert een zelftest uit en geeft vervolgens 0.0000 weer.

Hoe tarere ik een container op de weegschaal?

Plaats de lege container op het platform en druk op de TARE-toets. Het display keert terug naar nul en het TARE-lampje gaat branden.

Hoe wijzig ik de gewichtseenheid tussen gram en pond?

Schakel de weegschaal in en druk op de UNIT-toets om te schakelen tussen g en lb. De bijbehorende LED gaat branden.

Hoe kalibreer ik de weegschaal?

Houd de CAL- en ZERO-toetsen ingedrukt om de kalibratiemodus te openen. Volg de instructies: verwijder alle objecten, plaats een ijkgewicht (25% tot 100% van de capaciteit) en voer de waarde in. Bevestig met ENTER.

Wat moet ik doen als de weegschaal een foutcode weergeeft?

Foutcodes (bijv. CAL. Err, EEP. ERD) duiden op een probleem met kalibratie, geheugen of overbelasting. Raadpleeg de handleiding voor de betekenis. Verwijder in het algemeen de belasting en schakel uit/aan. Als de fout aanhoudt, neem dan contact op met de klantenservice.

Hoe gebruik ik de stuks telfunctie?

Plaats een monster met bekend gewicht (bijv. 10 stuks) op het platform. Druk op PCS om de telmodus te openen. Voer het aantal monsters in met de cijfertoetsen en bevestig met ENTER. De weegschaal berekent het eenheidsgewicht.

Hoe stel ik de automatische uitschakeltimer in?

Houd de ON/OFF- en TARE-toetsen ingedrukt om het menu te openen. Voer een waarde in van 0 tot 30 minuten (0 = geen timer). Bevestig met ENTER. Deze functie werkt alleen op batterijvoeding.

Wat is de maximale capaciteit van de weegschaal VTBAL6?

De maximale capaciteit is 5 kg (12 lb). Overschrijd deze belasting niet om schade aan de sensor te voorkomen.

Hoe reinig ik de weegschaal?

Gebruik een zachte, droge doek. Vermijd chemicaliën, water en vocht. Dompel de weegschaal nooit onder in water.

Wat moet ik doen als de weegschaal niet inschakelt?

Controleer of de netadapter correct is aangesloten of dat de interne batterij is opgeladen. Als de batterij leeg is, laad deze dan op via de adapter. Als het probleem aanhoudt, vervang dan de batterij (ref. WP4-6) of neem contact op met de klantenservice.

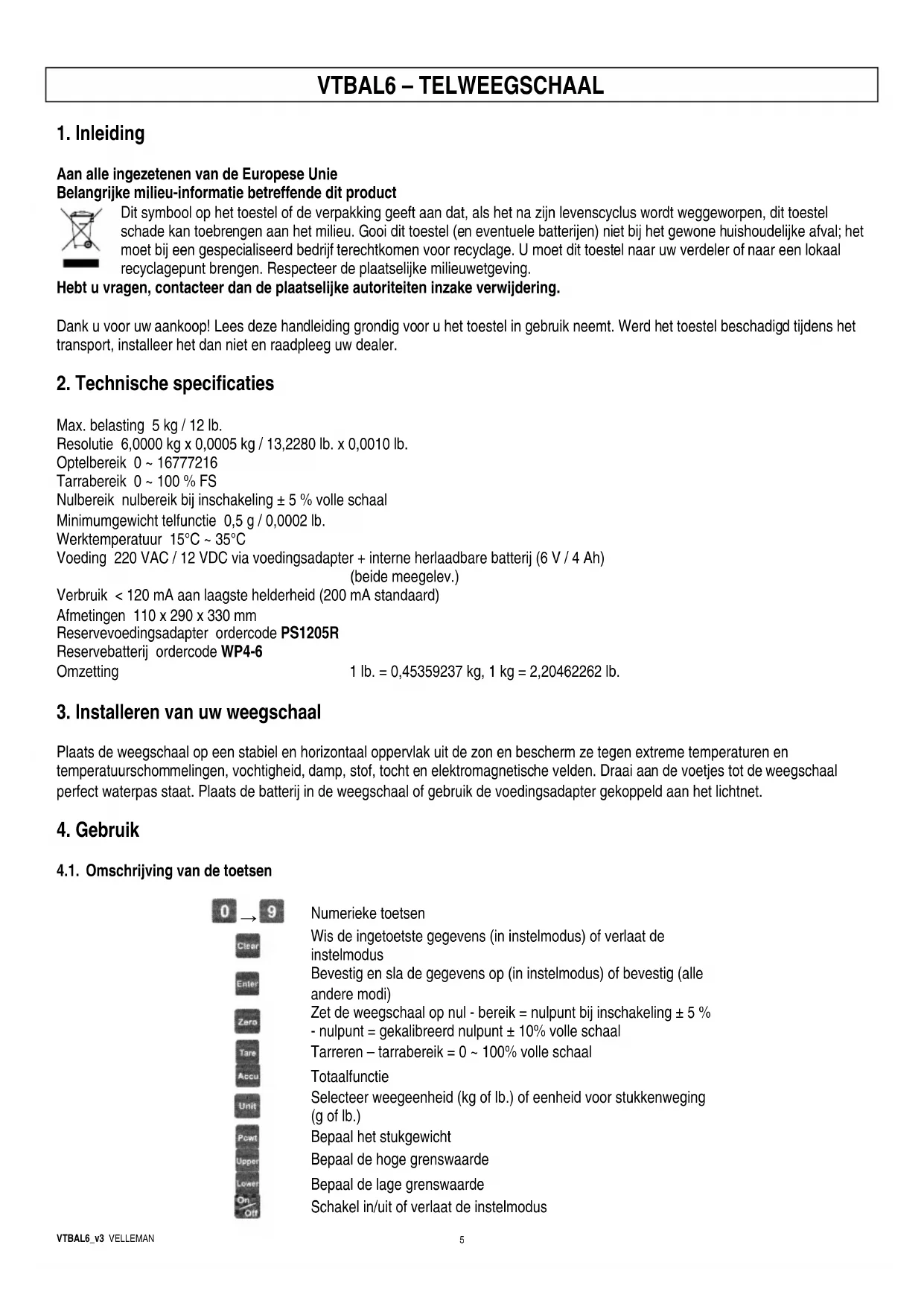

GEBRUIKSAANWIJZING VTBAL6 VELLEMAN

Aan alle ingezeten van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbol op het toestel of de verpakking geeft aan dat, als het na+zijn levenscylus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) Niet bij het gewone huishoudelijkke afval; het moet bij een gespecialiseerd bedrijfterechtkomen voor recyclage. U moet dit toestel maar uw verdeler ofaar een lokaal recyclagepunt brengen. Respecteer deplaatselijkke milieuwetgeving.

Hebt u vragen, contacteer dan deplaatselijke autoriteiten inzake verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigdijdens het transport, installeer het dan Niet en raadpleeg uw dealer.

2. Technische specificaties

Max. belasting 5kg / 12 lb.

Resolutie 6,0000 kg x 0,0005 kg / 13,2280 lb. x 0,0010 lb.

Optelbereik 0 ~ 16777216

Tarrabereik 0 100% FS

Nulbereik nulbereik bij inschakeling ± 5% volle schaal

Minimumgewicht telfunctie 0,5g / 0,0002 lb.

Werktemperatuur 15^ 35^

Voeding 220 VAC / 12 VDC via voedingsadapter + interne herlaadbare batterij (6 V / 4 Ah)

(beide meegelev.)

Verbruik < 120mA aan laagste helderheid (200 mA standard)

Afmetingen 110× 290× 330mm

3. Installeren van uw weegschaal

Plaats de weegschaal op een stabel en horizontal oppervlakuit de zon en beschem ze gegen extreme temperatuurschommelingen, vochtigkeit, damp, stof, tocht en elektromagnetische velden. Draai aan de voetjes tot de weegschaal perfect waterpas staat. Plaats de batterij in de weegschaal of gebruik de voedingsadapter gekoppeld aan het Lichtnet.

4. Gebruik

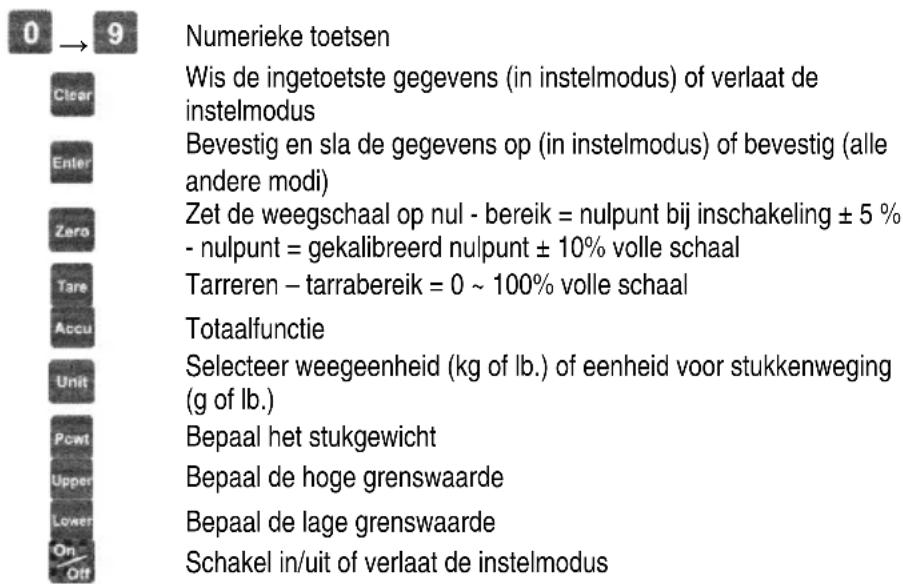

4.1. Omschrijving van de toetsen

4.2. Instellen van de helderheid

• Schakel de weegschaal in.
• Houd ten ingedrukt om de instelmodus waar te gehen.
• Stel de helderheid in met 1, 2 of 3 (helderheid van laag maar hoog met instelling 2 als standardinstelling).
• Druk op om uw instelling te bevestigen.

4.3. Instellen van de weegeenheid

• Schakel de weegschaal in.
• Druk op en selecteer de weegeenheid (g of Ib.). De led onder de ingestelde eenheid Licht op.

4.4. Normale weg

• Schakel de weegschaal in.
• Plaats het te wegen object op het weegplatorm. Het WEIGHT-venster geeft het gewichteer.

4.5. Samentellen

4.5.1. Het tarragewicht bepalen

• Schakel de weegschaal in.
• Plaats het tarragewicht (meestal een verpakking of container) op het weegplatorm. Het WEIGHT-venster geeft het gewicht wee.
  Druk op om het object te tarreren. Het WEIGHT-venster geeft 0.0000 weer en de led onder TARE Licht op.
• Verwijder het tarragewicht van het weegplatorm. Merk op dat het tarragewicht nu wordt voorafgegaan door een minteken.

Opmerking: Druk op om de tarrawaarde te wissen. De tarrawaarde wordt Niet opgeslagen na uitschakeling van de weegschaal.

4.5.2. Bepalen van een referentiemassa

• Druk op on de instelmodus wee te given.
• Plaats het object op het weegplatorm of in de getarreerde container. Het WEIGHT-venster geeft het gewichteer.
• Geef nu handmatig het gewicht in het PIECE WEIGHT-venster in met de numerieke toetsen. Bevestig met

4.5.3. Bepalen van het stukkenaantal

• Na het bepalen van de referentiemassa kut u het aantal stuks bepalen. Geef dit aantal met de numerieke toetsen in het COUNT-venster in.
• Bevestig met

4.5.4. Bepalen van de hoge en de lage grenswaarden

• Druk op ten geef de hoge grenswaarde met de numerieke toetsen in.
  Druk op den geef de lage grenswaarde met de numerieke toetsen in.
• Plaat het object op het weegplatorm of in de getarreerde container. Het WEIGHT- en het COUNT-venster geeven elk een waarde wee. De weegschaal piept zolang de waarde weergegeven in het COUNT-venster binnen de grenswaarden blijft.

Opmerking: Pas de volgende formule toe bij het bepalen van de grenswaarden: hoge grenswaarde ≥ lage grenswaarde >0 .

4.5.5. Samentellen

Druk op om het gewicht in het geheugen op te slaan. De weegschaal kan tot 999.999 waarden en een totaalgewicht van 16.777.215 in het geheugen opslaan.
- Druk op fom de inhoud van het geheugen te wissen.

5. Andere Functies

5.1. Instellen van de automatische uitschakeltimer

• Schakel de weeagschaal in.
• Houd en ingedrukt om de instelmodus wee ter geven.
• Stel de timer met de numerieke toetsen in (timerbereik van 0 ~ 30 min.). De weegschaal schakelt zichzelf Niet uit wanner u de timer op 0 stelt.
• Druk op om deinstelling te bevestigen.

Opmerking: Deze functie is enkel geldig wanner de weegschaal via de batterij worden gevoed.

5.2. Kalibreren

• Schakel de weegschaal in.
• Houd en ingedrukt om de kalibreermodus wee te geben.
• Kalibreer erst het nulpunt. Het PIECE WEIGHT-venster geeft UYIT.o wee. Verwijder elk object op het platform. Druk op
• Het PIECE WEIGHT-venster geeft UNLORD weeR. Druk nu op om het nulpunt te kalibreren.
• Het PIECE WEIGHT-venster geeft nu LORB wee. Plaats een ijkgewicht (25% ~ 100% van de volle schaal) op het weegplatfom. Druk op wanneer de weergegeven waarde stabel is.
• Het PIECE WEIGHT-venster geeft INP.LD. Geef nu handmatig de waarde van het ijkgewicht in met behulp van de numerieke toetsen en druk op om te bevestigen.
• Verwijder het ijkgewicht en bevestig opnieuw het nulpunt met
• De weegschaal worden automatisch geseset en keert terug maar de normale weegmodus. Verlaat de kalibreermodus met Een kalibreerfout worden weergegeven met CRL_ERR.

6. Omschrijving van de weergegeven codes

• • • • • Overbelasting of buiten bereik

Onzekere Waarde

• • • • • Te kleine waarde

Nulpunt is te hoog

Nulpunt is te laag

EEP.ER1 De EEPROM-parameters verschillen van de back-upgegevens

EEP.ER2 De parameter is nicht ingesteld

CBLERR Kalibreeerfout

RD- - - - De ingeveen waarde overschrijdt de hoge grenswaarde

Deingegevenwaardeisagerdan delagegrenswaarde

CRP Gegevens in verband met capacititeit

UOL Gegevens in verband met spanning

B00 Totaalwaarde

PC.T Stukgewicht

SPL.PCS Stukkentelling

UP.PCS Hoge grenswaarde

L0.PCS Lage grenswaarde

UNLORD Plaat het gewicht op het weegplatform

INP.LD Verwijder het gewicht van het weegplatform

CRL.ON Kalibreermodus ingeschakeld

CRL.Off Kalibreermodusuitgeschakeld

Gebruik dit toestel enkel met originele accessoires. Velleman nv is Niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel.

Voor meer informatie omtrent dit product,zie www.velleman.eu.

De informatatie in deze handleiding kan te allen tjde worden gewijzigd zonder voorafgaande kennisgeving.
