Type de produit	Balance de comptage électronique
Marque	Velleman
Modèle	VTBAL6
Dimensions	110 x 290 x 330 mm
Alimentation	Adaptateur secteur 220 VCA / 12 VCC + accus interne 6 V / 4 Ah
Consommation	< 120 mA (200 mA par défaut)
Charge maximale	5 kg / 12 lb
Résolution	0,0005 kg (0,0010 lb)
Plage de tare	0 à 100 % de la capacité
Poids minimal pour comptage	0,5 g / 0,0002 lb
Unités de mesure	grammes (g) ou livres (lb)
Température de service	15 °C à 35 °C
Fonctions principales	Pesage, tare, comptage de pièces, totalisation, limites supérieure/inférieure, minuterie de mise hors tension
Affichage	Réglage de l'intensité (3 niveaux)
Calibration	Manuelle avec poids étalon (25 % à 100 % de la capacité)
Pile de rechange	Référence WP4-6 (6 V / 4 Ah)
Adaptateur de rechange	Référence PS1205R
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter l'humidité et les produits agressifs
Sécurité	Utiliser uniquement des accessoires d'origine ; ne pas ouvrir l'appareil
Informations générales	Surface stable et horizontale ; éviter les champs magnétiques et les courants d'air

FOIRE AUX QUESTIONS - VTBAL6 VELLEMAN

Comment allumer la balance VTBAL6 ?

Appuyez sur la touche ON/OFF pour mettre sous tension. La balance effectue un auto-test puis affiche 0.0000.

Comment tarer un récipient sur la balance ?

Placez le récipient vide sur la plateforme, puis appuyez sur la touche TARE. L'afficheur revient à zéro et le voyant TARE s'allume.

Comment changer l'unité de poids entre grammes et livres ?

Mettez la balance sous tension, puis appuyez sur la touche UNIT pour basculer entre g et lb. La LED correspondante s'allume.

Comment calibrer la balance ?

Maintenez enfoncées les touches CAL et ZERO pour entrer en mode calibrage. Suivez les instructions : retirez tout objet, puis placez un poids étalon (25% à 100% de la capacité) et saisissez sa valeur. Confirmez avec ENTER.

Que faire si la balance affiche un code d'erreur ?

Les codes d'erreur (ex: CAL. Err, EEP. ERD) indiquent un problème de calibrage, de mémoire ou de surcharge. Consultez le manuel pour la signification. En général, retirez la charge et éteignez/ rallumez. Si l'erreur persiste, contactez le SAV.

Comment utiliser la fonction de comptage de pièces ?

Placez un échantillon de poids connu (par ex. 10 pièces) sur la plateforme. Appuyez sur PCS pour entrer en mode comptage. Saisissez la quantité d'échantillon avec les touches numériques, puis confirmez avec ENTER. La balance calcule le poids unitaire.

Comment régler la minuterie de mise hors tension automatique ?

Maintenez enfoncées les touches ON/OFF et TARE pour accéder au menu. Saisissez une valeur de 0 à 30 minutes (0 = pas de minuterie). Confirmez avec ENTER. Cette fonction ne fonctionne qu'en alimentation sur pile.

Quelle est la capacité maximale de la balance VTBAL6 ?

La capacité maximale est de 5 kg (12 lb). Ne pas dépasser cette charge pour éviter d'endommager le capteur.

Comment nettoyer la balance ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques, l'eau et l'humidité. Ne plongez jamais la balance dans l'eau.

Que faire si la balance ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché ou que la pile interne est chargée. Si la pile est déchargée, rechargez-la via l'adaptateur. Si le problème persiste, remplacez la pile (réf. WP4-6) ou contactez le SAV.

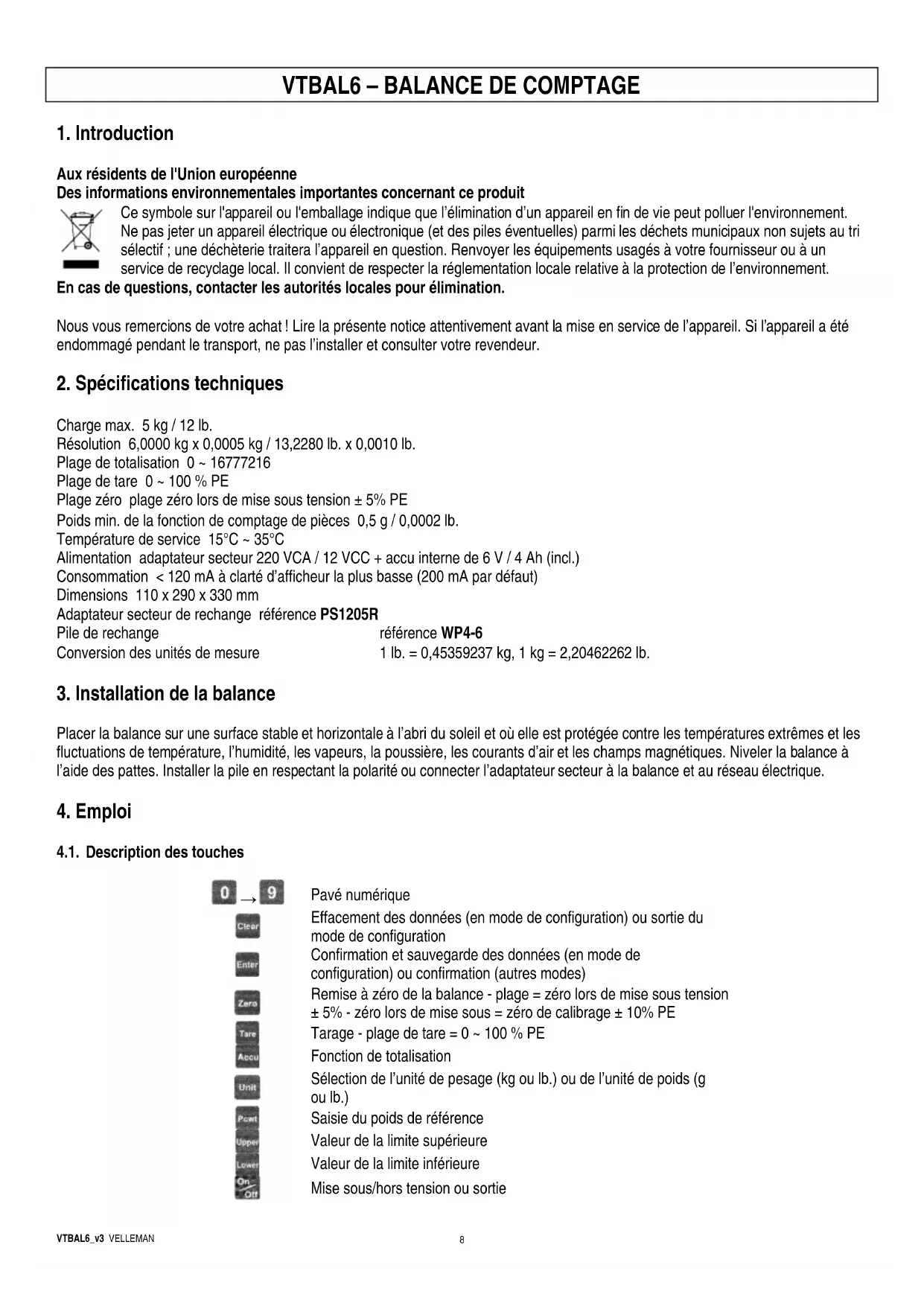

MODE D'EMPLOI VTBAL6 VELLEMAN

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat! Lire la présente notice attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Spécifications techniques

Charge max. 5kg / 12lb

Résolution 6,0000 kg x 0,0005 kg / 13,2280 lb. x 0,0010 lb.

Plage de totalisation 0 ~ 16777216

Plage de tare 0 100% PE

Plage zéro plaque zéro lors de mise sous tension ± 5% PE

Poids minimal de la fonction de comptage de pièces 0,5g / 0,0002 lb.

Température de service 15^ 35^

Alimentation adaptateur secteur 220 VCA / 12 VCC + accus interne de 6 V / 4 Ah (incl.)

Consommation < 120mA à clarté d'afficheur la plus haute (200 mA par défaut)

Dimensions 110 × 290 × 330 ~mm

Adaptateur secteur de rechange référence PS1205R

Pile de rechange

réferenceWP4-6

Conversion des unités de mesure

1 lb. = 0,45359237 kg, 1 kg = 2,20462262 lb.

3. Installation de la balance

Placer la balance sur une surface stable et horizontale, à l'abri du soleil et où elle est protégée contre les températures extrêmes et les fluctuations de température, l'humidité, les vapeurs, la poussière, les courants d'air et les champs magnétiques. Niveler la balance à l'aide des pattes. Installer la pile en respectant la polarité ou connecter l'adaptateur secteur à la balance et au réseau électrique.

4.2. Réglage de l'intensité de l'afficheur

• Mettre sous tension la balance.
• Maintenir enfoncées les touches et pour accéder au menu de configuration.
• Régler l'intensité à l'aide de la touche 1, 2 ou 3 (intensité de faible à fort avec intensité 2 par défaut).
• Confirmer avec

4.3. Sélection de l'unité de poids

• Mettre sous tension la balance.
• Enfoncer la touche et sélectionner l'unité (g ou Ib.). La LED correspondant à la sélection s'allume.

4.4. Pesage normal

• Mettre sous tension la balance.
• Placer l'objet sur la plateforme de pesage. La fenêtre WEIGHT affiche une valeur.

4.5.1. Déterminer le poids tare

• Mettre sous tension la balance.
• Placer le poids tare (généralement un emballage ou un récipient) sur la plateforme de pesage. La fenêtre WEIGHT affiche une valeur.
• Enforcer la touche pour tarer l'objet. La fenêtre WEIGHT affiche 0.0000 et la LED TARE s'allume.
• Retirer l'objet de la plateforme de pesage. La valeur tare est précédée d'un signe moins.

Remarque : Enclencher la touche Tare pour effacer la valeur tare. La valeur tare ne sera pas sauvegardée lors de la mise hors tension.

4.5.2. Déterminer le poids de référence

• Enforcer pour accéder au mode de configuration.
• Placer le poids de référence sur la plateforme de pesage ou dans le récipient. La fenêtre WEIGHT affiche une valeur. Saisir manuellement la valeur du poids de référence dans la fenêtre PIECE WEIGHT. Confirmer avec

4.5.3. Déterminer la quantité

• Saisir la quantité du poids de référence dans la fenêtre COUNT à l'aide des touches numériques.
• Confirmer avec

4.5.4. Déterminer les limites supérieure et inférieure

• Encoincer et saisir la valeur de la limite supérieure à l'aide des touches numériques.
• Encencer Love et saisser la valeur de la limite inférieure à l'aide des touches numériques.
• Placer l'objet ou les objets sur la plateforme ou dans le récipient. Les fenêtres WEIGHT et COUNT affichent chacune une valeur. La balance émet une tonalité tant que la valeur affichée est située entre les limites.

Remarque: Respecter la formule de détermination des limites suivante : limite supérieure ≥ limite inférieure >0

4.5.5. Totalisation

• Encencer pour ajouter/additionner la valeur dans la mémoire (plage des pièces additionnées : 999.999; plage de poids : 16.777,215).
• Encencer pour effacer le contenu de la mémoire.

5.1. Configurer la minuterie de mise hors tension

• Mettre sous tension la balance.
• Maintenir enfoncé les touches court et accéder au mode de configuration.
• Configurer la minuterie avec les touches numériques (plage : 0 ~ 30 min). La balance reste sous tension lorsque la valeur est 0.
• Confirmer avec

Remarque: Cette fonction n'est valable que si la balance est alimentée par la pile.

5.2. Calibration

• Mettre sous tension la balance.
• Maintenir enfoncé les touches et pour accéder au mode de calibrage.
• Calibrer d'abord le zéro. La fenêtre PIECE WEIGHT affiche UNT. D. Retirer tout objet se trouvant sur la platforme de pesage. Enforcer
• La fenêtre PIECE WEIGHT affiche UNLORD. Enclencher pour calibrer le zéro.
• La fenêtre PIECE WEIGHT affiche LORD. Placer un étalon (25% ~ 100% PE) sur la plateforme de pesage. Enconcer dès que la valeur affichée se stabilise. La fenêtre PIECE WEIGHT affiche INP. LD. Saisir le poids de l'étalon à l'aide des touches numériques et confirmer avec
• Retirer l'étalon de la plateforme de pesage et reconfirmer le zéro en appuyant sur la touche
• La balance retourne au mode de pesage normal après une réinitialisation automatique. Quitter le mode de calibrage en enfantant la touche. Une erreur de calibrage est indiquée par CRL. ERR.

6. Description des codes d'affichage

---

Valeur incertaine

• Poids trop léger

Zero trop haut

Zero trop bas

EEP. ERD EEPROM inaccessible

EEP. ER1 Les paramètres EEPROM ne correspondent pas aux données de sauvegarde

EEP. ER2 Les paramètres ne sont pas configurés

CAL. Err Erreur de calibrage

Poids excédant la limite supérieure

Poids inférieur à la limite inférieure

CRP Affichage de données concernant la capacité

UOL Affichage de données concernant la tension

ROO Valeurs totalisées

PC. T Détermination du poids de référence

SPL. PCS Comptage de pièces

UP. PCS Limite supérieure

LO. PCS Limite inférieure

UNLORD Retirer l'objet de la plateforme de pesage

INP. LD Placer l'objet sur la plateforme de pesage

CAL. ON Mode de calibrage activé

CALOFF Mode de calibrage désactivé

N'employer cet appareil qu'avec des accessoires d'origine. SA Velleman ne sera aucunement responsable de dommages ou lésions survenus à un usage (incorrect) de cet appareil.

Pour plus d'informations concernant cet article, visitez notre site web www.velleman.eu.

Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.
