Produkttyp	Elektronische Zählwaage
Marke	Velleman
Modell	VTBAL6
Abmessungen	110 x 290 x 330 mm
Stromversorgung	Netzadapter 220 VAC / 12 VDC + interner Akku 6 V / 4 Ah
Stromverbrauch	< 120 mA (200 mA Standard)
Maximale Last	5 kg / 12 lb
Auflösung	0,0005 kg (0,0010 lb)
Tarierbereich	0 bis 100 % der Kapazität
Mindestgewicht für Zählung	0,5 g / 0,0002 lb
Maßeinheiten	Gramm (g) oder Pfund (lb)
Betriebstemperatur	15 °C bis 35 °C
Hauptfunktionen	Wiegen, Tara, Stückzählen, Summierung, Ober-/Untergrenzen, Abschaltautomatik
Anzeige	Helligkeitseinstellung (3 Stufen)
Kalibrierung	Manuell mit Kalibriergewicht (25 % bis 100 % der Kapazität)
Ersatzakku	Referenz WP4-6 (6 V / 4 Ah)
Ersatzadapter	Referenz PS1205R
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Feuchtigkeit und aggressive Reinigungsmittel vermeiden
Sicherheit	Nur Originalzubehör verwenden; Gerät nicht öffnen
Allgemeine Informationen	Stabile und horizontale Oberfläche; Magnetfelder und Luftzug vermeiden

Häufig gestellte Fragen - VTBAL6 VELLEMAN

Wie schalte ich die Waage VTBAL6 ein?

Drücken Sie die ON/OFF-Taste, um einzuschalten. Die Waage führt einen Selbsttest durch und zeigt dann 0.0000 an.

Wie tariere ich einen Behälter auf der Waage?

Stellen Sie den leeren Behälter auf die Plattform, drücken Sie dann die TARE-Taste. Die Anzeige geht auf Null zurück und die TARE-LED leuchtet.

Wie wechsle ich die Gewichtseinheit zwischen Gramm und Pfund?

Schalten Sie die Waage ein, drücken Sie dann die UNIT-Taste, um zwischen g und lb umzuschalten. Die entsprechende LED leuchtet.

Wie kalibriere ich die Waage?

Halten Sie die CAL- und ZERO-Tasten gedrückt, um in den Kalibriermodus zu gelangen. Befolgen Sie die Anweisungen: Entfernen Sie alle Gegenstände, legen Sie dann ein Kalibriergewicht (25% bis 100% der Kapazität) auf und geben Sie seinen Wert ein. Bestätigen Sie mit ENTER.

Was tun, wenn die Waage einen Fehlercode anzeigt?

Fehlercodes (z.B. CAL. Err, EEP. ERD) weisen auf ein Problem mit Kalibrierung, Speicher oder Überlast hin. Konsultieren Sie das Handbuch für die Bedeutung. Entfernen Sie in der Regel die Last und schalten Sie das Gerät aus und wieder ein. Wenn der Fehler bestehen bleibt, kontaktieren Sie den Kundendienst.

Wie verwende ich die Stückzählfunktion?

Legen Sie eine Probe mit bekanntem Gewicht (z.B. 10 Stück) auf die Plattform. Drücken Sie PCS, um in den Zählmodus zu gelangen. Geben Sie die Stückzahl der Probe mit den Zifferntasten ein und bestätigen Sie mit ENTER. Die Waage berechnet das Einzelgewicht.

Wie stelle ich die automatische Abschaltautomatik ein?

Halten Sie die ON/OFF- und TARE-Tasten gedrückt, um das Menü aufzurufen. Geben Sie einen Wert von 0 bis 30 Minuten ein (0 = kein Timer). Bestätigen Sie mit ENTER. Diese Funktion funktioniert nur im Batteriebetrieb.

Was ist die maximale Kapazität der Waage VTBAL6?

Die maximale Kapazität beträgt 5 kg (12 lb). Überschreiten Sie diese Last nicht, um Schäden am Sensor zu vermeiden.

Wie reinige ich die Waage?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie Chemikalien, Wasser und Feuchtigkeit. Tauchen Sie die Waage niemals in Wasser.

Was tun, wenn die Waage sich nicht einschalten lässt?

Überprüfen Sie, ob der Netzadapter richtig angeschlossen ist oder der interne Akku geladen ist. Wenn der Akku entladen ist, laden Sie ihn über den Adapter auf. Wenn das Problem weiterhin besteht, ersetzen Sie den Akku (Ref. WP4-6) oder kontaktieren Sie den Kundendienst.

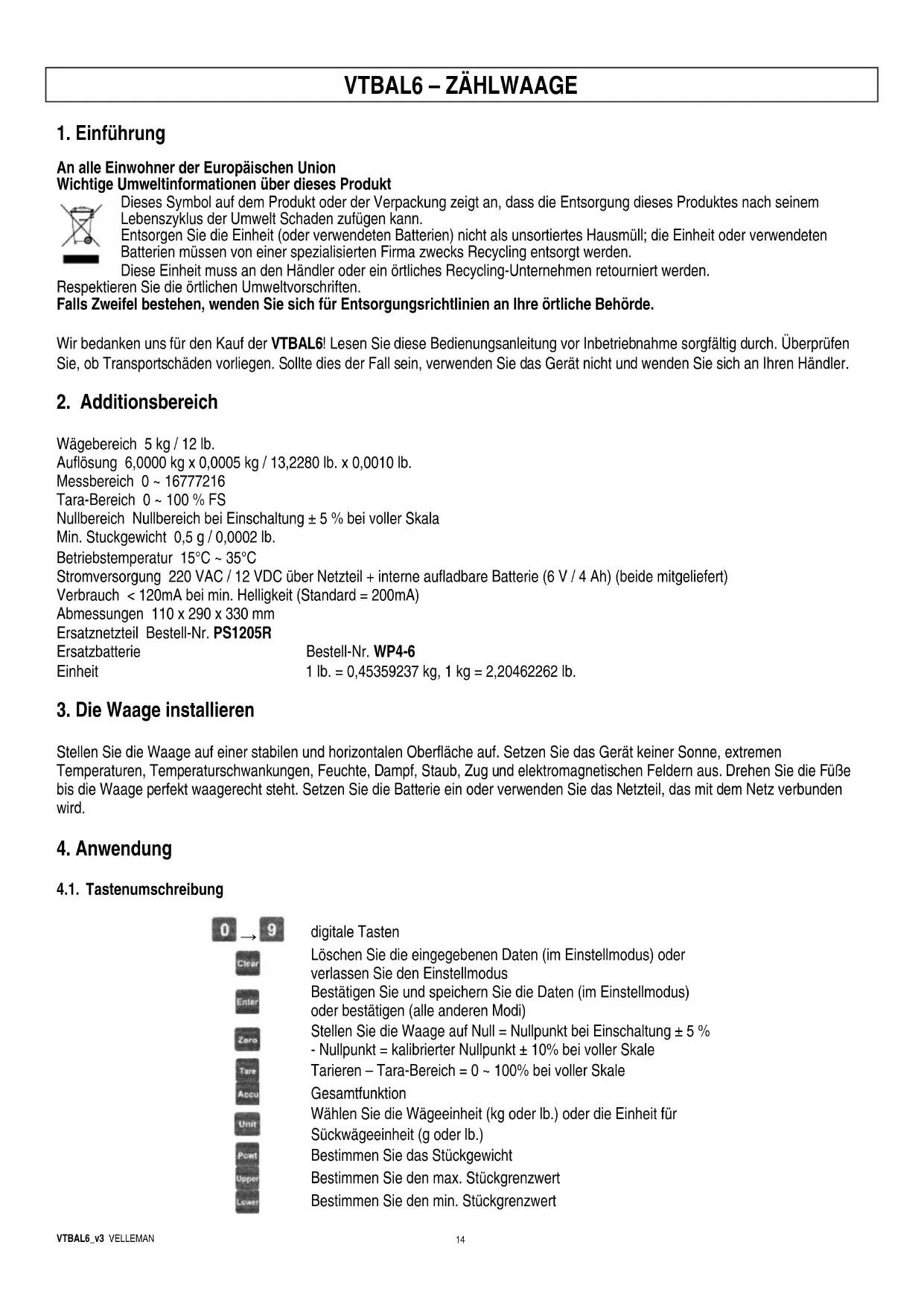

BEDIENUNGSANLEITUNG VTBAL6 VELLEMAN

BEDIENUNGSHANDLEITUNG

1. Introduction

EEPERO EEPROM is nicht beschikkaar

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über these Produkte Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung these Produkte nach seinem Lebenszyklus der Umwelt Schaden zufugen kann.

Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortinges Hausmull; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden.

These Einheit muss an den Handler oder ein örtliches Recycling-Unternehmen returniert werden.

Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre örtliche Behörde.

Wir bedanken uns für den Kauf der VTBAL6! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an ihren Handler.

2. Additionsbereich

Wagebereich 5kg / 12lb

Auflösung 6,0000 kg x 0,0005 kg / 13,2280 lb. x 0,0010 lb.

Messbereich 0~16777216

Tara-Bereich 0 100% FS

Nullbereich Nullbereich bei Einschaltung ± 5% bei voller Skala

Min. Stuckgewicht 0,5 g / 0,0002 lb.

Betriebstemperatur 15^ 35^

Stromversorgung 220 VAC / 12 VDC über Netzteil + interne aufladbare Batterie (6 V / 4 Ah) (beide mitgeliefert)

Verbrauch < 120mA bei min. Helligkeit (Standard = 200mA)

Abmessungen 110 × 290 × 330 ~mm

Ersatznetzteil Bestell-Nr. PS1205R

Ersatzbatterie Bestell-Nr. WP4-6

Einheit 1 lb. = 0,45359237 kg, 1 kg = 2,20462262 lb.

3. Die Waage installieren

Stellen Sie die Waage auf einer stabilen und horizontalen Oberfläche auf. Setzen Sie das Gerät keiner Sonne, extremen Temperaturen, Temperaturschwankungen, Feuchte, Dampf, Staub, Zug und elektromagnetischen Feldern aus. Drehen Sie die Fuß bis die Waage perfect waagerecht stehen. Setzen Sie die Batterie ein oder verwenden Sie das Netzteil, das mit dem Netz verbunden wird.

4. Anwendung

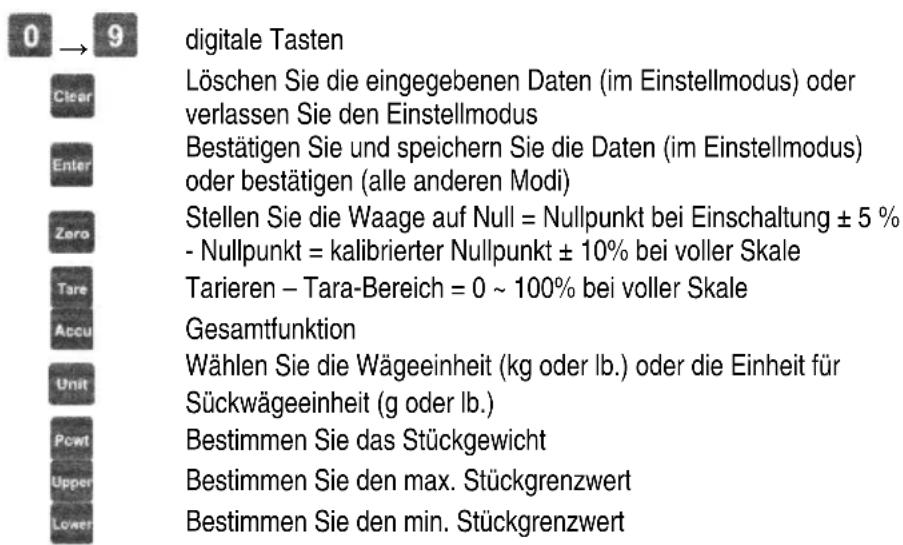

4.1. Tastenumschreibung

4.2. Die Helligkeit einstehen

• Schalten Sie die Waage ein.
• Halten Sie und gedrückt, um den Einstellmodus anzuzeigen.
• Stellen Sie die Helligkeit mit 1, 2 oder 3 ein (Helligkeit von niedrig auf hoch mit Einstellung 2 als Standardeinstellung).
• Drücken Sie um die Einstellung zu bestätigten.

4.3. Die Wägeeinheit einstellen

• Schalten Sie die Waage ein.
• Drucken Sie und wahlen Sie die Wägeinheit (g oder Ib.). Die LED unter der eingestillten Einheit leucht.

4.4. Normale Wägung

• Schalten Sie die Waage ein.
• Legen Sie das zu wiegende Stück auf den Wageteller auf.
• Das WEIGHT-Fenster zeit das Gewicht an.

4.5. Zusammenzahlen

4.5.1. Das Taragewicht bestimmten

• Schalten Sie die Waage ein.
• Legen Sie das Taragewicht (meistens eine Verpackung oder Wanne) auf die Wägeplatte. Das WEIGHT-Fenster zeigt das Gewicht an.
• Drucken Sie um den Gegenstand zu tarieren. Das WEIGHT-Fenster zeigt 0.0000 an und die LED unter TARE leuchtet.
  Entfemen Sie das Taragewicht von der Wageplatte. Beachten Sie, dass vor dem Taragewicht nun ein Minuszeichen steht.

Bemerkung: Drücken Sie um den Tarawert zu loschen. Der Tarawert wird nach Ausschaltung der Waage nicht gespeichert.

4.5.2. Das Stückgewicht bestimmten

• Drücken Sie um den Einstellmodus anzuzeigen.
• Legen Sie den Gegenstand auf die Wägeplatte oder in die tarierte Wanne. Das WEIGHT-Fenster zeigt das Gewicht an.
• Geben Sie nun manuell das Gewicht im PIECE WEIGHT-Fenster mit den digitalen Tasten ein. Bestätigen Sie mit

4.5.3. Die Stückanzahl bestimmten

• Nachdem Sie das Stückgewicht bestimmt haben, können sie die Stückanzahl bestimmen. Geben Sie diese Anzahl mit den digitalen Tasten im COUNT-Fenster ein.
  Bestätigen Sie mit

4.5.4. Den min. und max. Grenzwert bestimmen

• Drücken Sie und geben sie den max. Grenzwert mit den digitalen Tasten ein.
• Drucken Sie und geben sie den min. Grenzwert mit den digitalen Tasten ein.
• Legen Sie den Gegenstand auf die Wägeplatte oder in die tarierte Wanne. Das WEIGHT- und COUNT-Fenster zeigen beiden einen Wert ein. Die Wägeplatte piept solange der Wert, der im COUNT-Fenster angezeigt wird, innerhalb der Grenzwerte bleibt.

Anmerkung: Wenden Sie folgende Formel beim bestimm der Grenzwerte an: max. Grenzwert ≥ min. Grenzwert >0

4.5.5. Zusammenzahlen

• Drücken Sie um das Gewicht zu speichern. Die Wägeplatte kann bis zu 999.999 Werte und das Gesamtgewicht von 16.777.215 speichern.
• Drücken Sie zum Den Einhalt des Speichers zu Löschen.

5. Andere Funktionen

5.1. Den automatischen Ausschalttimer einstellen

• Schalten Sie die Waage ein.
• Halten Sie und gedrückt, um den Einstellmodus anzuzeigen.
• Stellen Sie den Timer mit den digitalen Tasten ein (Timerbereich von 0 ~ 30 Min.). Die Wägeplatte schaltet sich nicht aus wenn Sie den Timer auf 0 stehen.
• Drücken Sie um die Einstellung zu bestätigten.

Anmerkung: Diese Funktion gilt nur wenn die Waage mit Batterie funktioniert.

5.2. Kalibrieren

• Schalten Sie die Waage ein.
• Halten Sie und gedrückt, um den Kalibriermodus anzuzeigen.
• Kalibrieren Sie zuerst den Nullpunkt. Das PIECE WEIGHT-Fenster zeigt Unit. an. Entfern den Sie jeder Gegenstand von der Wägeplatte. Drücken Sie
• Das PIECE WEIGHT-Fenster zeitt UNLORD an. Drucken Sie nun Enter um den Nullpunkt zu kalibrieren.
• Das PIECE WEIGHT-Fenster gezigt nun LORD an. Stellen Sie das Justiergewicht (25% ~ 100% der vollen Skale) auf die Wägeplatte. Drücken Sie wenn der angezeigte Wert stabil ist.
• Das PIECE WEIGHT-Fenster zeigt INP.LD an. Geben Sie den Wert des Justiergewichts manuell mit den digitalen Tasten ein und drücken Sie zum Bestätigten.
• Entfemen Sie das Justiergewicht und bestätigten Sie den Nullpunkt wieder mit
  Die Wageplatte wird automatisch ruckgesetzt und kehren Sie zum normalen Wagemodus zurück. Verlassen Sie den Kalibriermodus mit ein Kalibrierfehler wird mit CRL. ERR angezeigt.

6. Umschreibung der angezeigten Codes

---

Unsicherer Wert

ZukleinerWert

Nullpunkt ist zu hoch

Nullpunkt ist zu niedrig

EEP.ERO EEPROMist nicht verfügbar

EEP.ER1 Die EEPROM-Parameter untersenden sich der Back-up-Daten

EEP.ER2 Der Parameter wurde nicht eingestellt

CAL.ERR Kalibrierfehler

RD- - - Der eingegebene Wert überschreitet den hohen Grenzwert

R0- - Der eingegebene Wert ist niedriger als der niedrige Grenzwert

CRP Daten in Bezug auf die Kapazität

UOL Daten in Bezug auf die Spannung

ROO Gesamtwert

PC.T Stuckgewicht

SPL.PCS Stuckzahlung

UP.PCS Hoher Grenzwert

LO.PCS Niedriger Grenzwert

UNLORD Legen Sie das Gewicht auf die Wägeplatte

IPP.LD Entfernen Sie das Gewicht von der Wageplatte

CAL. ON Kalibriermodus eingeschaltet

CAL.OFF Kalibriermodus ausgeschaltet

Verwenden Sie这点 Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung这点 Gerätes.

Für mehr Informationen zu diesen Produkt, siehe www.velleman.eu.

Alle Änderungen ohne vorherige Ankündigung vorbehalten.
