GEBRUIKSAANWIJZING TC2CTL2 VISION

Gefeliciteerd met uw koop van Vision Techconnect IR-Bediening²module. Lees deze gebruikershandleiding en gebruik uw product alleen in overeenstemming met de aanwijzingen voor een optimale prestatie. U vindt een elektronische versie en verdere informatie op: www.visionaudiovisual.com

CONFORMITEIT

Het product dat in deze handleiding worden beschreiben, is in overeenstemming met de RoHS- (EU-richtlijk 2002/95/EC), en WEEE- (EU-richtlijk 2002/96/EC) richtlijnen. Certificaten, waaronder SGS-rapporten, zich op aanvraag verkrijgbaar. Dit product dient na gebruik aan de verkoper te worden geretourneerd voor hergebruik.

WAARSCHUWINGEN

VOORZICTIG

RISICO OP ELEKTRISCHE SCHOK NIET OPENEN

KIJK UIT: OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERLAGEN, MAG U HET DEKSEL (OF_DE_AchterKANT) NIET TE VERWIJDEREN. ER BEVINDEN ZICH IN HET APPARAAT GEEN ONDERDELEN DIE DOOR DE GEBRUKER ZELF ONDERHOUDEN KUNNEN WORDEN. LAAT ONDERHOUD ALTIJD AAN OPGELEID PERSONEEL OVER.

De bliksemschicht met pijlpunt aan de onderkant binnen een gegelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van "gevaarlijke spanning" binnen de afgesloten producten omdat deze groot genoog kan zich om mensen een elektrische schok toe te brengen.

Het uitroepteken binnen een gelijkzijdige driehoek is bedoeld om de lezer te wijzen op een belangrijke aanwijzing in de handleiding behorende bij het apparaat over de werkinq en het onderhoud.

WAARSCHUWING: OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERLAGEN, DIENT U HET APPARAAT WEG TE HOUDEN VAN REGEN OF VOCHT.

Vision is een partner in het TÜV SÜD-productcertificeringssysteme. Alle toepasselijkke certificering worden geleverd door TÜV. Alle producten zijn ontworpen en in de EU geimporteerd door 'Vision' dat volledig eigendom is van 'Computer 2000 Distribution Ltd., geregisteerd in Engeland nr. 01691472 op Hampshire House, Wade Road, Basingstoke, Hampshire RG24 8NE

HET PLAATSEN VAN DE INSTALLATIE

Installer uw apparaat Niet opplaatsen die:

• nat of vochtig়n
• aan direct zonlicht bijn blootgesteld of te zich bij de verwarming bijn
  extreem koud zijn
• blootgesteld zich aan veel trillingen of stof
• slecht geventileerdন

BATTERIJEN

Dit product gebruikt een 3V Lithium CR2450-batterij met een lange levensduur. De batterij befindt zich in een verzegeld compartment en dient droog te blijven. Als het product in een vochtig klimaat worden geinstalleerd, dient u elke ces maanden de batterij te controlleren om na te gaan of deze nicht vochtig of roestig is.

Er worden een optionele spanningsadapter beschikbaar voor het geval u dit product liever op de netspanning aansluit. Het is ook möglich dit apparaat met de Techconnect² Amplifier² op een gedeelde voeding aan te sluiten.

PRODUCTBEPERKINGEN

Dit product is getest met een groot aantal uiteenlopende gegevensprojectors, platte beeldschemen, versterkers en projectieschermen. IR-standaarden zijn wisseIend en wij kunnen nicht garanderen dat met\ deze bedieningsmodule alle beschikbare producten op de markt kuren worden bediend. Wij raden\ dan ook ten zeerste aan om dit product met alle te bedieren apparatuur te testen alvorens dit product\ voor große projecten te gebruiken. Als u problemen ondervindt, LAST het ons dan weten zodat wij dit\ product kuren verbeteren.

VERPAKKING

Bewaar al het verpaktingsmaterial. Dit is belangrijk wanner u het apparaat ter reparatie moet vervoeren. ALS HET APPARAAT NIET IN DE ORIGINELE VERPAKKING AAN HET SERVICECENTRE WORDT GERETOURNEERD, VALT EVENTUELE Tijdens HET VEROER ONSTANE SCHADE BUITEN DE GARANTIE.

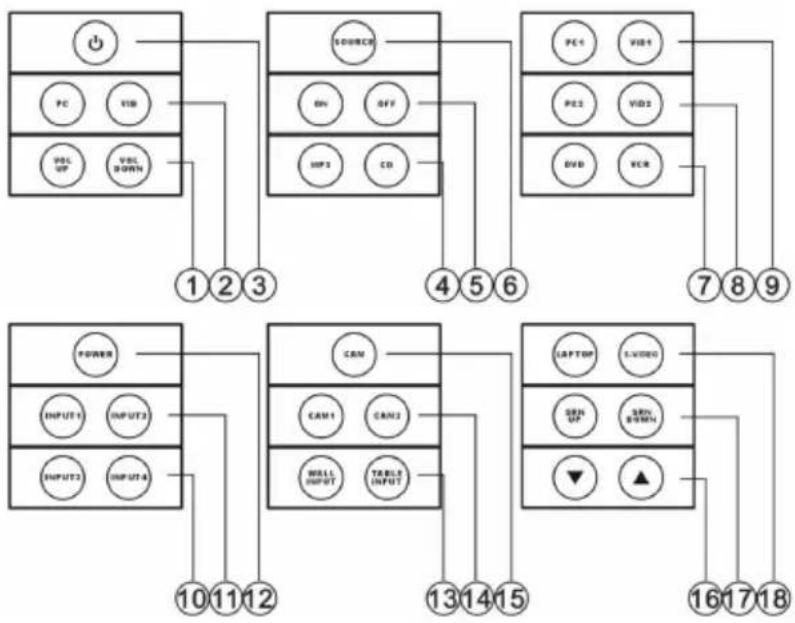

MODULAIRE BUTTONS INBEGREPEN

1. Knop VOLUME OMHOOG en knop VOLUME OMLAAG
2. Knop PC en knop VID
3. Knop STAND-BY
4. Knop MP3 en knop CD
5. Knop AAN en knop UIT
6. Knop BRON

7. Knop DVD en knop VCR

8. Knop PC2 en knop VID2

9. Knop PC1 en knop VID1
10. Knop INGANG3 en knop INGANG4
11. Knop INGANG1 en knop INGANG2
12. Knop AAN-UIT
13. Knop WANDINGANG en knop TAFELINGANG

14. Knop CAM1 en knop CAM2

15. Knop CAM

16. Knop OMLAAG en knop OMHOOG
17. Knop SRN OMHOOG en knop SRN OMLAAG
18. De knop LAPTOP en de knop S-VIDEO

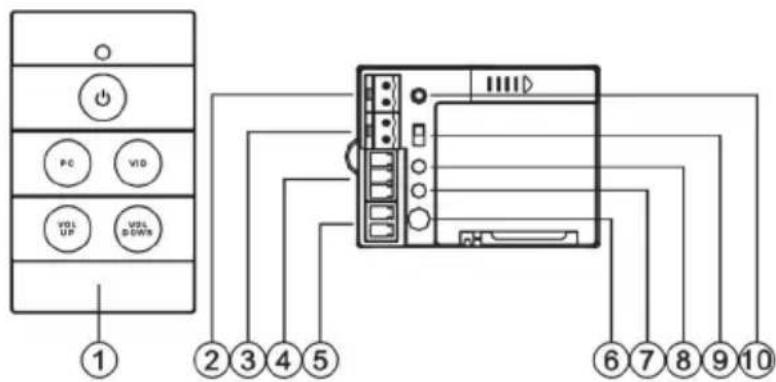

VOOR- EN ACHTERKANT BEDIENINGSPANEEL

1. Functieknoppen
2. Netspanningingang

3. Netspanninguitgang (haar Techconnect Amplifier)

4. IR Copy-aansluiting

5. IR Blaster-uitgang
6. IR-ontvanger

7. LED voor leermodus (rood)

8. LED voor leerbevestiging (groen)

9. Single/Dual-bedieningskeuze
10. Knop voor leermodus

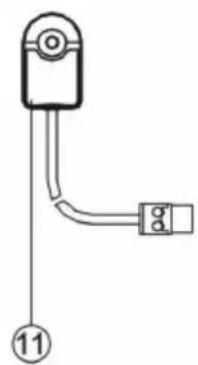

11. IR-blaster (ook wel zender genoemd)

MONTAGE-INSTRUCTIES

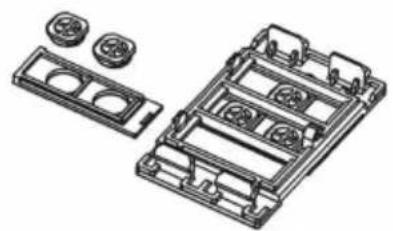

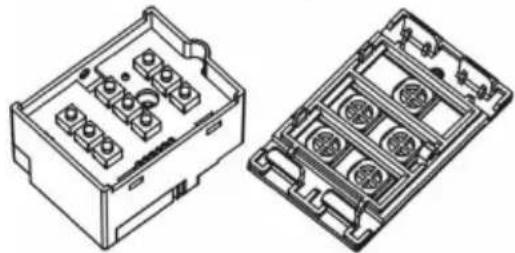

De Techconnect ^2 -afstandsbediening ^2 worden geleverd met een gangbare knopconfiguratie. U dient de instelling van de knappen möglich te wijzigen alaar gelang de apparatuur die u wilt bedieren. Een voorbeeld: als de projector eén aan-uitknop op de afstandsbediening heeft, gebruikt u een 1-knops paneel en laadt u de aan-uitknop.daarin.

①

②

Ga als volgt te werk als u knoppen wilt wijzigen:

1. Verwijder de vergrendelingsschroeven aan derijkant van de module. Houd de combinatie MET DE KNOPPEN NAAR BENEDEN en verwijder het voorpaneel van het achterchassis.
2. Schuif de knoppenpanelen opzij. Ruil de knoppen desgewenst om en monteer alles weeR.

MOGELIKHEDEN VAN FUNCTION KNOPPEN

Elke rij knappen heeft andere leermogelijkheden:

AAN-UITKNOPPEN

Kunnen elk maximaal 3 codes
leren die tegelijk worden
verzonden wanneer de knop
wordt ingedrukt.

Handig wonneer u een projector en versterker wilt inschakelen, en een gemotoriseerd scherm wilt latent zakken, allemaal met een druk op eén knop.

VOLUMEKNOPPEN

Kunnen slechts een code
leren, maar verzenden de
code bij herhaling zolang de
knop worden ingedrukt.

Geschikt voor bediening van volume of gemotoriseerde projectieschemen.

INPUT-KNOPPEN

Kunnen maximaal 4 codes leren. De "Single Command"-schakelaar aan de awhile het betekent dat elke code in volgorde worden verzonden.

"Dual Command" betekent dat codes 1 en 3 tegelijk worden verzonden en de volgende keer dat de knop wordt ingedrukt, worden codes 2 en 4 verzonden. Dit is nuttig voor wanner uussen PC1 en PC2 wilt schakelen EN tegelijk een versterker met een druk op een knop wilt in- of uitschakelen.

Een voorbeeld:

Single command geselecteerd

Druk 1: Projector PC1-ingang

Druk 2: Projector PC2-ingang

Druk 3: Projector VID-ingang

Druk 4: Projector S-VID-ingang

Dual command geselecteerd

Druk 1: Projector PC1-ingang en

Amplifier-ingang 1

Druk 2: Projector PC1-ingang en

Amplifier-ingang 2

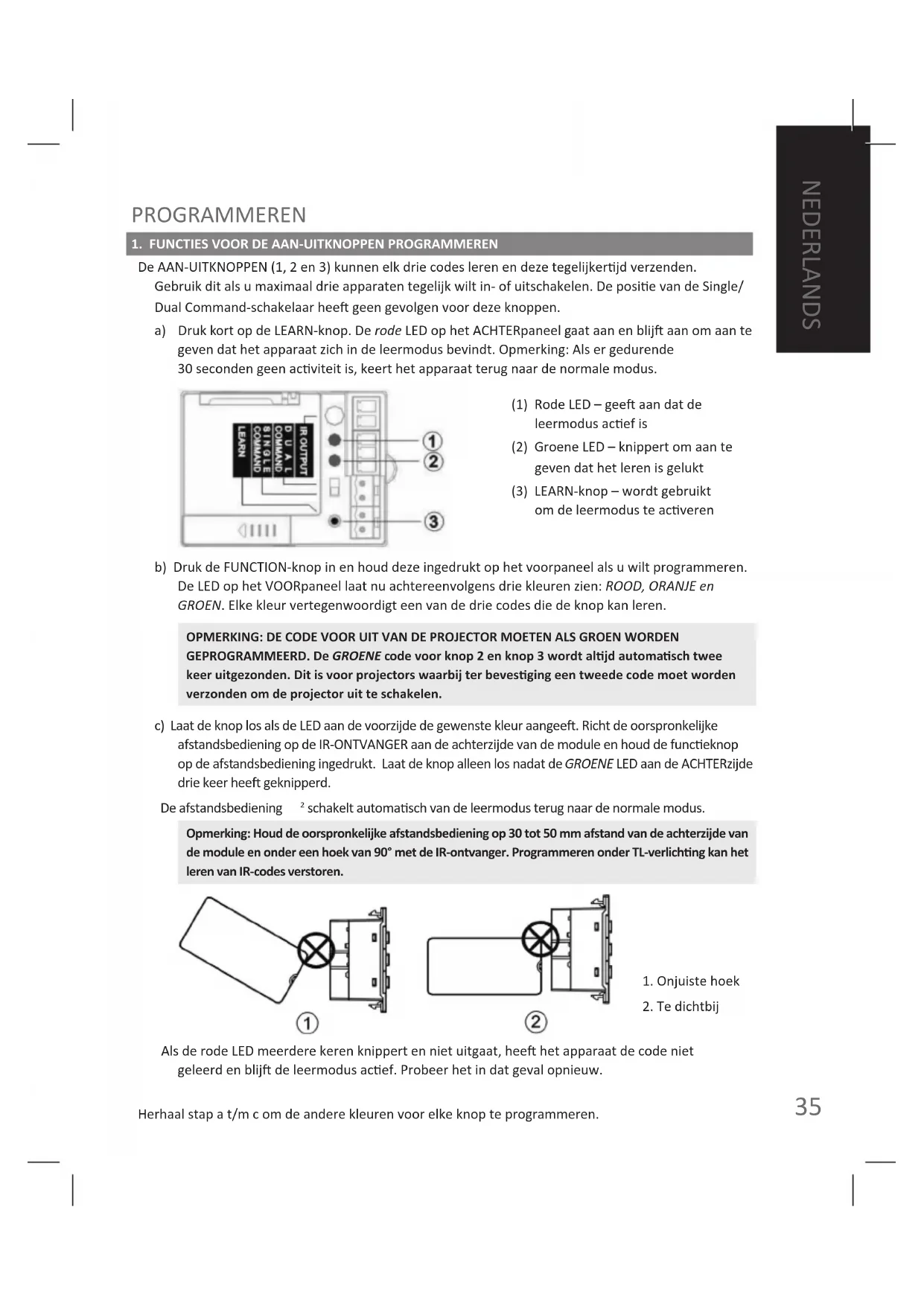

PROGRAMMEREN

1. FUNCTIONS VOOR DE AAN-UITKNOPPEN PROGRAMMEREN

De AAN-UITKNOPPEN (1, 2 en 3) können elk drie codes leren en deze tegelijkertijd verzenden.

Gebruik dit als u maximaal drie apparaten tegelijk wilt in- of uitschakelen. De positie van de Single/ Dual Command-schakelaar heeft geen gevolgen voor deze knappen.

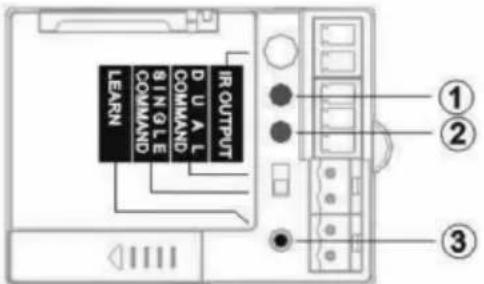

a) Druk kort op de LEARN-knop. De rode LED op het ACHTERpaneel gaat aan en blijft aan om aan te Geven dat het apparaat zich in de leermodus bevindt. Opmerking: Als er gedurende 30 seconden geen activiteit is, keert het apparaattering nuar de normale modus.

(1) Rode LED - geeft aan dat de leermodus actief is
(2) Groene LED - knippert om aan tegeven dat het leren is gelukt
(3) LEARN-knop - worden gebruikt om de leermodus te activeren

b) Druk de FUNCTION-knop in en houd deze ingedrukt op het Voorpaneel als u wilt programmeren. De LED op het VOORpaneel maar nu achtereenvolgens drie kleuren zich: ROOD, ORANJE en GROEN. Elke kleur vertegenwoordigt een van de drie codes die de knop kan leren.

OPMERKING: DE CODE VOOR UIT VAN DE PROJECTOR MOETEN ALS GROEN WORDEN GEPROGRAMMEERD. De GROENE code voor knop 2 en knop 3 worden als tijd automatisch twee koer uit gezonden. Dit is voor projectors waar bij ter bevestiging een tweede code moet worden verzonden om de projector uit te schakelen.

c) Laat de knop los als de LED aan de voorzijde de gewenste kleur aangeeft. Richt de oorspronkelijk afstandsbediening op de IR-ONTVANGER aan dechterzijde van de module en houd de functieknop op de afstandsbediening ingedrukt. Laat de knop alleen los nadat de GROENE LED aan de ACHTERzijde drie keer hebigt geknipperd.

De afstandsbediening ^2 schakelt automatisch van de leermodusteringaar de normale modus.

Opmerking: Houd de oorspronkelijke afstandsbediening op 30 tot 50mm afstand van dechterzijde van de module en onder een hoek van 90^ met de IR-ontvanger. Programmeren onder TL-verlichting kan het leren van IR-codes verstoren.

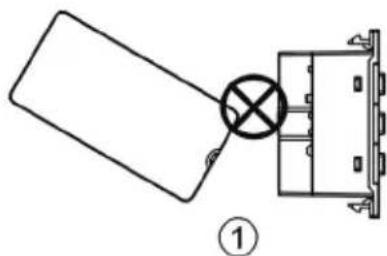

1. Onjuiste hoek
2. Te dicht bij

Als de rode LED meerdere keren knippert en Niet uitgaat, heeft het apparaat de code nicht geleerd en blijft de leermodus actief. Probeer het in dat geval opnieuw.

Herhaal stap a t/m c om de andere kleuren voor elke knop te programmeren.

2. FUNCTIONS VOOR DE INPUT-KNOPPEN PROGRAMMEREN

De INPUT-KNOPPEN (4, 5 en 6) können elk vier codes leveren en deze stuk voor stuk na elkaar verzenden, of twee tegelijk.

Voordat u gaat programmeren dient u "Single Command" of "Dual Command" te selecteren met de schakelaar aan dechterzijde.

a) ENKELE OPDRACHT

Bij Single Command worden lege geheugenposties overgeslagen. U gaat dan stuk voor stuk door de codes heb die u erin hebt geprogrammeerd.

Voorbeeld 1: Als er vier codes+zijn geleerd Voortbeeld 2: Als er twee codes+zijn geleerd
Druk 1: Input 1	Druk 1: Input 1
Druk 2: Input 2	Druk 2: Input 2
Druk 3: Input 3	Druk 3: Input 1... enz
Druk 4: Input 4
Druk 5: Input 1... enz

b) DUBBELE OPDRACHT

Bij Dual Command zijn de eerste twee codes voor het weergave-apparaat en de andere twee codes voor de versterker. Dit komt doordat de afstandsbediening codes in deze volgorde uitzendt:

Druk 1: Zendt eerst code 1, en code 3 een seconde later.

Druk 2: Zendt eerst code 2, en code 4 een seconde later... enz

Als u deze knappen wilt programmeren, dient udezelfde stappen te volgen als voor de AAN-UITKNOPPEN. De LED op het Voorpaneel LASTEenvolgens de volgende kleuren zien: ROOD > ORANJE > GROEN > ORANJE

3. FUNCTIONS VOOR DE VOLUMEKNOPPEN PROGRAMMEREN

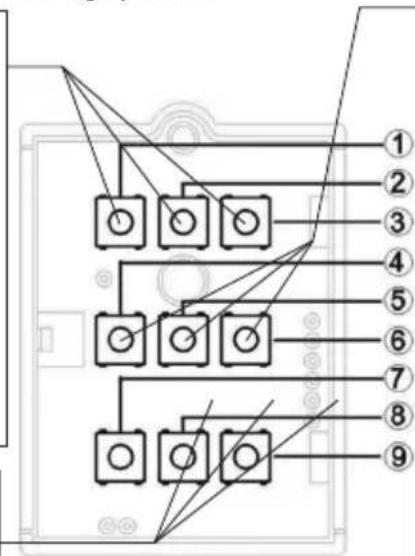

De VOLUMEKNOPPEN (7, 8 en 9) können elk slechts één code leren. De knappen zijn voorgeprogrammeerd om de code bij herhaling uit te zenden zolang de knop worden ingedrukt. De positie van de Single/Dual Command-schakelaar heeft geen gevolgen voor deze knappen.

Het proces voor het programmeren van deze knappen wijkt af van die voor de andere knappen:

a) a) Druk kort op de LEARN-knop. De rode LED op het ACHTERpaneel gaat aan en blijft aan om aan te Geven dat het apparaat zich in de leermodus bevindt.
b) Druk kort op de FUNCTION-knop op het Voorpaneel waaraan u de code wilt toekennen. De RODE LED op het ACHTERpaneel knippert een keer en blijft dan aan.
c) Richt de oorspronkelijke afstandsbediening op de IR-ONTVANGER aan dechterzijde van de module en houd de functieknop op de afstandsbediening ingedrukt. Laat de knop alleen los nadat de GROENE LED aan de ACHTERzijde drie keer heeft geknipperd. Het apparaat schakelt automatisch over maar de normale modus.

Als het rode Licht knippert, betekent dit dat de code Niet is geleerd. Herhaal stap b en c.

4.CODES VERWIJDEREN

Als u een code wilt verwijderen die u voor een knop hebt geprogrammeerd, ga dan als volgt te werk:

a) Druk kort op de LEARN-knop (rodelicht ache ter gaat aan en blijft aan)
b) Houd de desbetreffende FUNCTION-knop op het voorpaneel ingedrukt tot de LED aan de voorzijde de kleur heeft die overeenkomt met de code die u wilt verwijdenen, en LAST de knop dan los.
c) Houd knop 7 en knop 9 ingedrukt tot de LED aan de voorzijde uitgaat.

De code is verwijderd en de afstandsbediening ^2 keert terug maar de normale modus.

CODES NAAR MEERDERE APPARATEN KOPIEREN

De codes van een Techconnect ^2 -afstandsbediening ^2 (master) können maar andere afstandsbedieningsmodules ^2 worden gekopieerd (slaves).

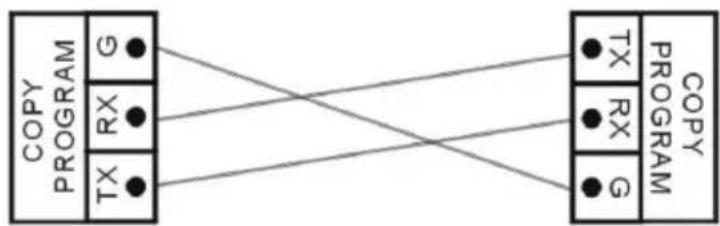

1. Gebruik een babel om de COPY-aansluitingen van de MASTER en SLAVE Zoals aangegeven met elkaar te verbinden:

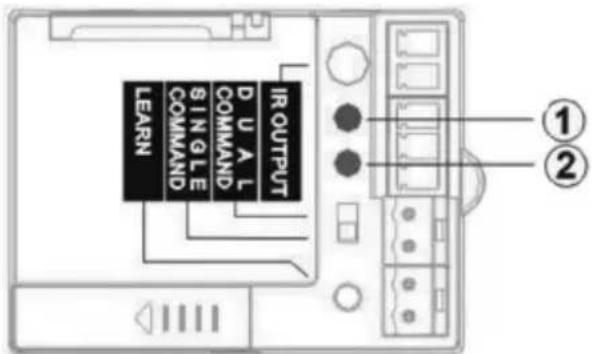

1. Houd de LEARN-knop ingedrukt op de master tot ALLEEN de GROENE LED aan de ACHTERzijde brandt.
2. Houd de LEARN-knop ingedrukt op de slave tot zowel de RODE ALS GROENE LED aan de ACHTERzijde branden.

(1) Rode LED
(2) Groene LED

1. Druk op een FUNCTION-knop op het Voorpaneel van de master. De RODE LED op het Voorpaneel van de mastermodule EN slavemodule gaan beiden knipperen en de codes worden gekopieerd. Dit duurt doorgaans circa 10 seconden. Als dit is gebeurd, knipperen de groene LED's van de master en slave drie keer tegelijk en gaan dan UIT.

De apparaten schakelen automatisch over maar de normale modus. Als dit Niet gebeurt, knipperen de rode LED's van de mastermodule en de slavemodule tegelijkkertijd en gaan dan uit. Probeer het in dat geval opnieuw.

INSTALLATIE

De Techconnect?-afstandsbediening? wordt geleverd met een enkelvoudig terugschakelkastje en surround. In dit voorbeeld latent we zien hoe u dit met deze onderdelen aan de wand bevestigt, maar u kunt het desgewenst ook met andere Techconnect?-modules integreren in een dubbele Techconnect?-surround.

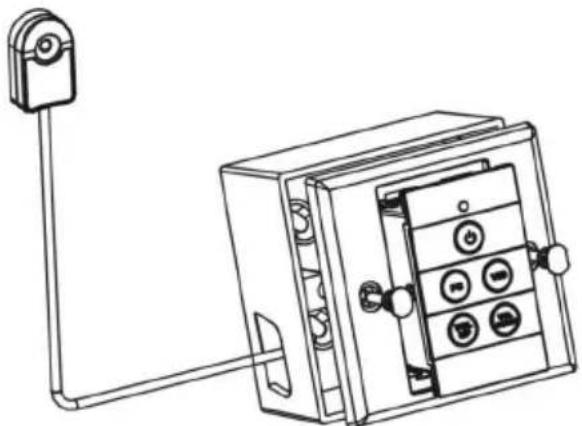

1. Installeer de module Zoals aangegeven in de Techconnect 2-surround. Sluit de meegeleverde IR Blaster-kabel en netspanningskabel aan (indien vereist). De afstandsbedieningsmodule kan de voeding gebruiken die door een Techconnect Amplifier2-module worden geleverd. In dit geval worden de voedingsuitgang van de afstandsbedieningsmodule met een meegeleverde kabel aangesloten op de voedingsingang van de versterkermodule.

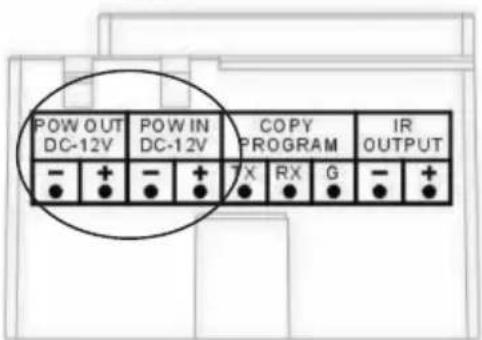

OPMERKING I: ALS DE BATTERIJ WORDT VERWIJDERD OF DE VOEDING WORDT VERBROKEN, GAAN DE GEPROGRAMMEERDE CODES NIET VERLOREN. ZE WORDEN PERMANENT OPGESLAGEN.

OPMERKING II: HET GEMEENSCHAPPELIJK GEBRUIK VAN VOEDING IS ALLEEN MOGELIJK BI DE VERSIE VAN DE TECHCONNECT-VERSTERKER DIE WORDT GELEVERD MET EEN INFRAROODAFSTANDSBEDIENING.

OPMERKING III: LET EROP DAT U DE POLARITEIT VAN DE VOEDING OP DE JUISTE WIJZE AANSLUIT. EEN ONJUISTE AANSLUITING RESULTTEERT IN EEN PRODUCTSTORING DIE NIET ONDER DE GARANTIE VALT.

1. Laat de meegeleverde IR Blaster-kabel maar de projector lopen. Deze kabel kan eenvoudig bij het uiteinde van de phoenix-aansluiting worden ingekort of verlangd. De IR-zender dient zoals hieronder aangegeven boven op of in de buurt van de IR-ontvanger op de projector te worden geplaatst. Optie (1) werkht het Beste,ondat het IR-signaal kan worden afgezwakt door TL-verlichting en direct zonlicht.

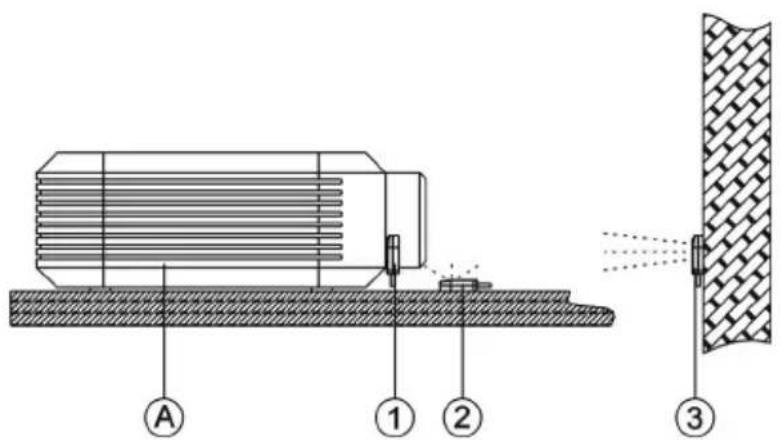

A. Projector

1. Geplaatst op de IR-ontvanger die in de projector is ingebouwd
2. Nabij de IR-ontvanger
3. Bevestigd aan een wandrecht gegenover de IR-ontvanger

Er worden twee extra IR-zenders meegeleverd als u andere apparaten wilt bedienen Zoals versterkers of elektrische projectorschermen. Als u deze zenders wilt gebruiken hebt u extra Techconnect2-minibuskabels nodig die verkrijgbaar zich in lengten van 10, 15 en 20 meter. Aansluiting van deze Techconnect2-minibuskabels is als volgt:

Wit: -

Rood: +

Geaard: Niet-afgesloten

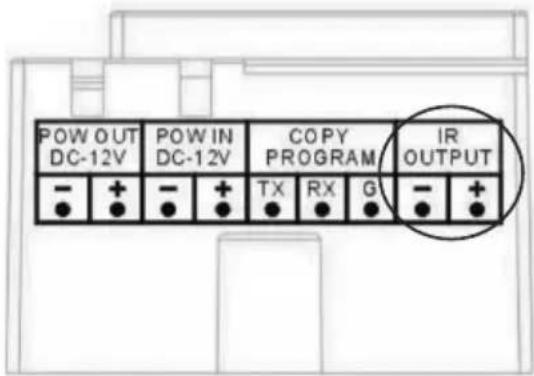

Meerdere IR Blaster-kabels dienen opdezelfde IR OUTPUT-phoenix-aansluiting aan de achterzijde van de afstandsbediening2 te worden aangesloten.

SPECIFICATIONS

• Verbruik: Statisch: <= 5uA

Zenden: <= 20mA

Kopiernen: <= 10mA

• Afmetingen: 71 × 42 × 31 ~mm
  Gewicht: 63g
  Kleur: Wit

Opmerking: Omdat wij once producten alkijd wollen verbeteren, können wij bovenstaande gegevens zonder voorafgaande waarsch-wing wijzigen.

BIJGESLOTEN ACCESSOIRES

26 x Verwisselbare knoppensets

1 x Single-Gang Techconnect Backbox
1 x Single-Gang Techconnect Surround
1 x IR-blaster met 10m kabel
2 x IR Blaster zonder kabel
1×3V CR2450-lithiumbatterij

PROBLEMENOPLOSSE

Als uw systemeertaar behoren werkt, dient u de volgende informatie te raadplegen. Als het probleem blijft bestaan, dient u het apparaat direct van de stroom te halen en contact op te nemen met uw audiovisuèle handelaar.

Probleem Oplossing
Geen geluid wanner de voorste knappen worden ingedrukt	• Vervang batterij • Controller netspanningskabel (indien aanwezig) • Controller of de codes zijn geleerd
Module accepteert de code Niet	• Zorg ervoor dat de originele afstandsbediening zich op 30-50mm afstand van de ontvanger aan deijkenkant van de module bevindt, in een hoek van 90 grades. • Zorg ervoor dat de originele afstandsbediening十几年e batterijen heeft. • Houd bij het programmeren de knop op de originele afstandsbediening net zolang ingedrukt totdat de groene LED-lampjes op de module beginnen te branden.
Module accepteert de code en geeft een geluid af maar werkstiet met de projector	• Programmeer de knappen opnieuw. • Herplaats de IR-blaster. • Controller of de kabel van de IR-blaster nicht beschadigd isijdens de installmentie.

GARANTIE

Dit product heeft een teruggeefgarantie van 2aar beginnend op de dag van aankoop. Deze garantie is alleen geldig voor de koper en kan nicht worden overgedragen. Om enige twijfel te voorkomen, za deze informatatie Niet voorkomen op de informatie van de aangewezen nationale distributeur op het verkooppunt. Als het product kapot blijkt te zichen en nicht更是 gerepareerd kan worden, heeft u 21ragen vanaf de dag van aankoop deijd om de nationale distributeur via uw audiovisuèle handelaar op de hoogte te stellen. De aansprakelijkheid van de fabrikant en diens aangewezen servicebedrijf is beperkt tot de reparatiekosten en/of verranging van het gebreken vertonende deel waarvoordeze garantie geldt, behalve in geval van overlieden of letsel (EU85/374/EEC). Deze garantie beschermt u tegen:

• Fouten in de onderdelen.
• Wanner het product beschadigd uit de verpakking komt, dient dit binnen 24研究成果 te worden gemeld.

Indien u toch een probleem met dit product ondvindt, dient u contact op te nemen met de audiovisuèle verkoper bij wie u dit product kocht. De koper is verantwoordelijk voor het transport van het product waar het reparerende servic centre aangewezen door de fabrikant. We proberen de gerepareerde onderdelen binnen 5 werkdaten terug te sturen. Dit isECHTERNiet alkijd mogelijk. In zo'n geval sturen wij het gerepareerde onderdeel zo snel als de praktijk dat toelaat terug. Overeenkomstig once WEEE-verplichtingen probeert de fabrikant foutieve onderdelen van het product in plaats van het hele product te verrangen. Deze garantie is ongeldig bij gebreken veroorzaakt door misbruik, verkeerd gebruik of incorrecte installmentie die veroorzaakt kannen zich door het Niet nakomen van de richtlijnen in deze handleiding.
