GEBRUIKSAANWIJZING TC2CTL1 VISION

Gefeliciteerd met uw koop van Vision Techconnect IR-Bedieningmodule. Lees deze gebruikershandleiding en gebruik uw product alleen in overeenstemming met de aanwijzingen voor een optimale prestatie. U vindt een elektronische versie en verdere informatatie op: www.visionaudiovisual.com

CONFORMITEIT

Het product dat in deze handleiding wordt beschreiben, is in overeenstemming met de RoHS- (EU-richtlijn 2002/95/ EC), en WEEE- (EU-richtlijn 2002/96/ EC) richtlijnen. Certificaten, waaronder SGS-rapporten, zich op aanvraag verkrijgbaar. Dit product dient na gebruik aan de verkoper te worden geretourneerd voor hergebruik.

WEE/AB0047SY

WAARSCHUWINGEN

VOORZICTIG

RISICO OP ELEKTRISCHE SCHOK NIET OPENEN

KIJK UIT: OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERLAGEN, MAG U HET DEKSEL (OF_DE_AchterKANT) NIET TE VERWIJDEREN. ER BEVINDEN ZICH IN HET APPARAAT GEEN ONDERDELEN DIE DOOR DE GEBRUiker ZELF ONDERHOUDEN KUNNEN WORDEN. LAAT ONDERHOUD ALTIJD AAN OPGELEID PERSONEEL OVER.

De bliksemschicht met pijlpunt aan de onderkant binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van "gevaarlijke spanning" binnen de afgesloten producten waar dat ze groot genoeg kan zich om mensen een elektrische schok toe te brengen.

Het uitroepteken binnen een gegelijkzijdige driehoek is bedoeld om de lezer te wijzen op een belangrijke aanwijzing in de handleding behorende bij het apparaat over de werkinq en het onderhoud.

WAARSCHUWING: OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERLAGEN, DIENT U HET APPARAAT WEG TE HOUDEN VAN REGEN OF VOCHT.

HET PLAATSEN VAN DE INSTALLATIE

Installer uw apparaat Niet opplaatsen die:

• nat of vochtig়n
• aan direct zonlicht়n bloatgesteld of te zicht bij de verwarming়n
• extrém koud+zijn
• blootgesteldন aan veel trillingen of stof
• slecht geventileerd zichn

BATTERIJEN

Dit product werkt op 2 x AAA-batterijen. Uw batterijen zouden zo'n 12 maanden mee moeten gaan, afhankelijk van het gebruik. Als u het product vaak gebruikt, raden wij u lithiumbatterijen aan vanwege de langere levensduur. De batterijen bevinden zich in een afgesloten ruimte en mogen Niet nat worden. Als het product in een vochtige ruimte is geinstalleer, dient u de batterijen om dezes maanden te controleren om er zeker van teijken dat ze Niet vochtig worden of roesten.

PRODUCTBEPERkINGEN

Dit product is getest en werkkt met een zeer große verschadenheid aan dataprojectors, LCD- en plasmaschermen. Sommige displayproducten makeen gebruik van andere IR-codes. Daarom kannen wij Niet garanderen dat deze bedieningsmodule met alle beschikbare displayproducten za werken. Veel gemotoriseerde projectieschermen gebruiken andere codes en werkdenaarom nicht met dit product.

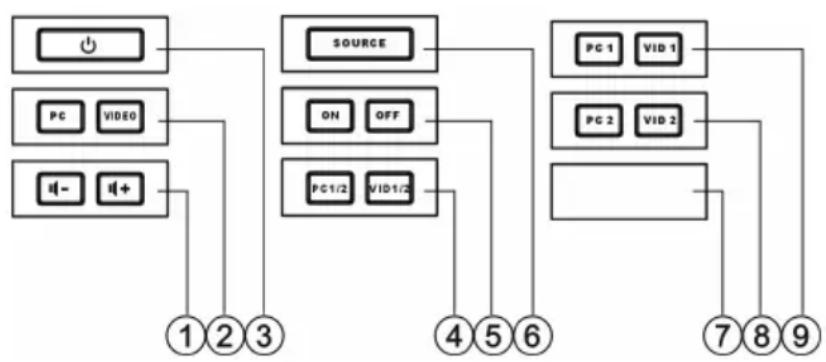

MODULAR BUTTONS INCLUDED

1. VOLUME-knop
2. PC /VIDEO-knop
3. POWER-knop
4. PC1/2 / VID1/2-knop
5. AAN / UIT-knop
6. BRON-panel
7. LEEG panel
8. PC2 / VID2 knop
9. PC1 / VID1 knop

VERPAkkING

Bewaar al het verpakkingsmaterial. Dit is belangrijk wonneer u het apparaat ter reparatie moet vervoeren.

ALS HET APPARAAT NIET IN DE ORIGINELE VERPAKKING AAN HET SERVICECENTRE WORDT GERETOURNEERD, VALT EVENTUELE Tijdens HET VERVOER ONTSTANE SCHADE BUITEN DE GARANTIE.

VOOR- EN ACHTERKANT BEDIENINGSPANEEL

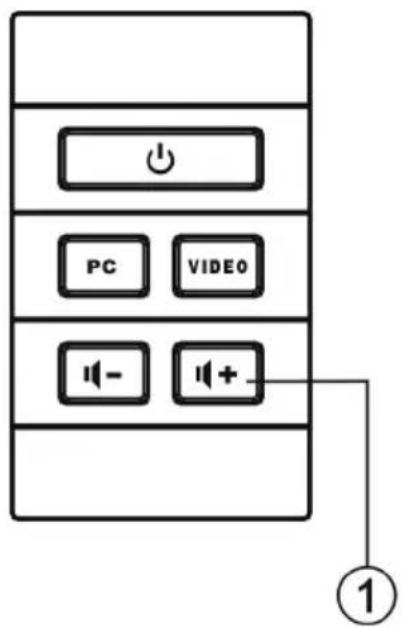

1. Functieknop
2. IR-blasteroutput
3. IR-onlvanger
4. Leermodus-LED (rood)
5. Leerbevestigings-LED (groen)

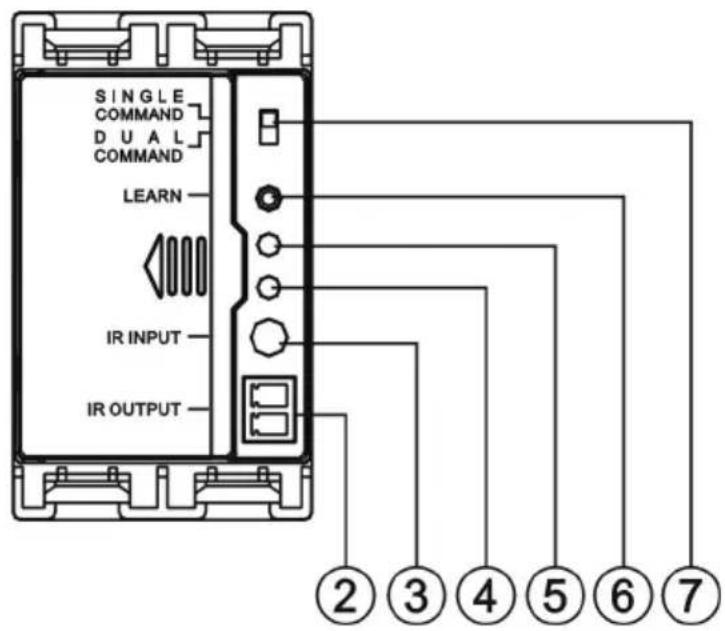

1. Leermodusknop
2. Keuzeschakelaar single/dual code (alleen van toepassing op de middelste knuppen)

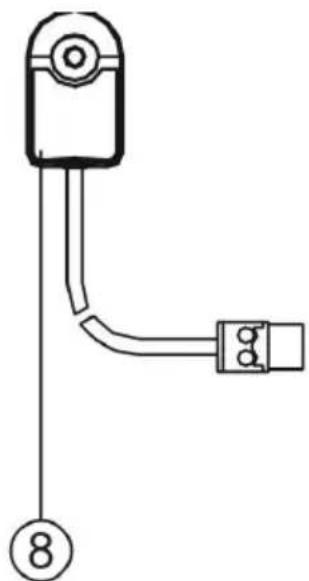

1. IR-blaster (ook wel zender genoemd)

BEDRIJFSINSTRUCTIES

De Techconnect IR-bedieningsmodule is ontworpen om de functie van de IR-afstandsbediening van uw projector of platte beeldscherm na te bootsen. Met de Techconnect bedieningsmodule biedt u gebruikers een gestandaardiseerde manier om hun apparatuur te bedieren, zodat de originele afstandsbediening veilig kan worden opgeborgen.

①
②

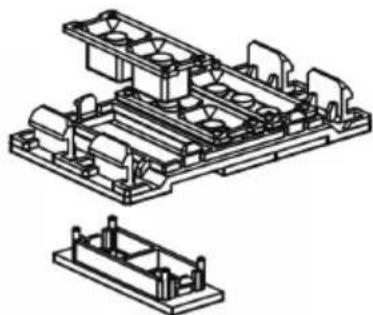

1. VERWIJDER HET VOORPANELV VAN DE KAST Verwijder het voorpaneel voorzichtig van de kast. Het voorpaneel worden met klemmen aan beiden voorzijden vastgehouden.

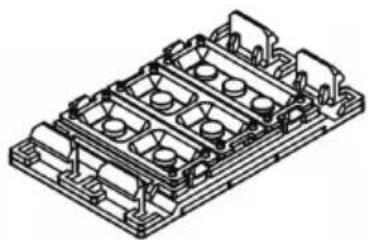

2. LAAD KNOPPEN Het voorpaneel is voorgeladen met een standard configuratie van knappen. Om het apparaat met uw projector te lately werkken, dient u de knappen te wijzigen. Bijvoorbeeld, als de afstandsbediening waarvan u de functies aan het leren bent afzonderlijke aan- en uitknappen heeft, dient u die knoppenset in de Techconnect bedieningsmodule te gebruiken. Dit geldt ook voor de bronzeselectieknopen. Sommige projectorafstandsbedieningen werknen met een enkelvoudige toggle om inputs te selecteren, verwijl andere afstandsbedieningen meer knappen hebben. Als uw projectorafstandsbediening vier verschillende knappen voor elke input heeft (bv. PC1, PC2, Video, S-Video), dient u de PC1/2 / VID1/2'-knoppenset midden in het voorpaneel te installereren. Bevestig het voorpaneel一周 op de kast.
3. SELECTEER DUAL OF SINGLE COMMAND VOOR DE MIDDELSTE KNOPPEN Met de 'Single/Dual Command'-schakelaar aan de awhilekant sunt u selecteren of de middelste knoppen elk een code of elk twee discrete codes要去en leren. Als uw projectorafstandsbediening vier afzonderlijke knoppen heeft voor elke input, dient u de schakelaar op 'Dual' te zetten. In alle overige gevallen hoeven de middelste knoppen maar een code te leren, dus dan dient u de schakelaar op 'Single' te zetten.
4. LEER CODES VAN DE ORIGINELE AFSTANDSBEDIENING Volg de volgende eenvoudige stappen om elke knop te programmeren. In dit voorbeeld zullen we de power-knop programmeren. Voor u begint, dient u te controleren of de batterijen zich geinstalleerd door op een knop op het Voorpaneel te drukken - u hoog een,biep'.
   a) Druk op de, Leren'-knop op dechterkant. Het rode LED-lampje za gaan branden.
   b) Druk op de knop op het voorpaneel waaraan u de code wilt toekennen - in dit voorbeeld is dat de power-knop.
   c) Richt de originele afstandsbediening op de 'IR Input'-ontvanger aan de achterkant van de module. Houd de power-knop op de afstandsbediening ingedrukt totdat het groene bevestigingslampe aan de achterkant van de module kort oplicht. Dit duurt over het algemeen 1-2 seconden.

1. Originele afstandsbediening
2. IR Input-ontvanger

Het Techconnect bedieningsspaneel heeft die code nu aan de knop toegekend en staat nicht langer in de leermodus. Herhaal alle stappen, inclusief stap (a), om de andere knoppen te programmeren. Opmerking: als u een van de middelste knoppen aan het programmeren bent in dual command-modus, blijft de knop in leermodus nadat u de eerste code heeft geprogrammeerd. Druk verwolgens op de tweede commandoknop op de originele afstandsbediening. De tweede code za aandezelfde middelste knop worden toegekend en de module za de leermodus verlaten.

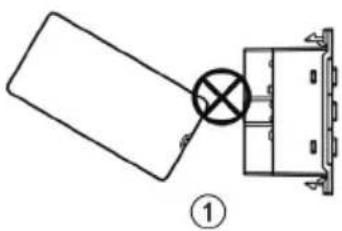

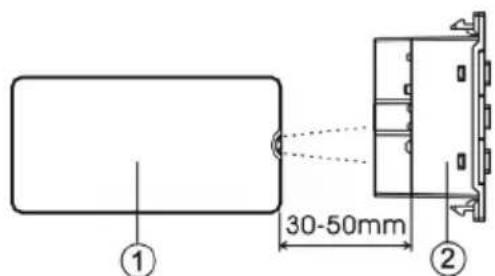

Houd de afstandsbediening in een hoek van 90 graden met de ontvanger, zoals hierboven is weergegeven. De optimale leerafstand is 30 - 50mm

1. Onjuiste hoek

2. Te dicht bij

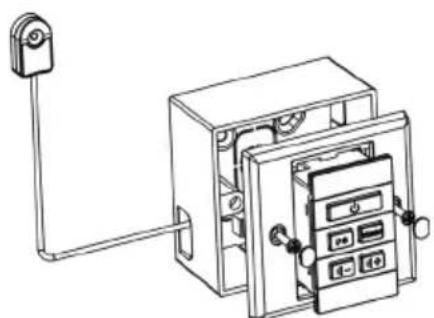

3. INSTALLER DE BEDIENINGSMODULE IN DE TECHCONNECT FRONTPLAAT Nadat u de IR-codes in de bedieningsmodule heeft ingevoerd, installeert u de module in de Techconnect frontplaat, sluit de IR-blasterkabel (meegeleverd) aan en leidt deze maar de projector.

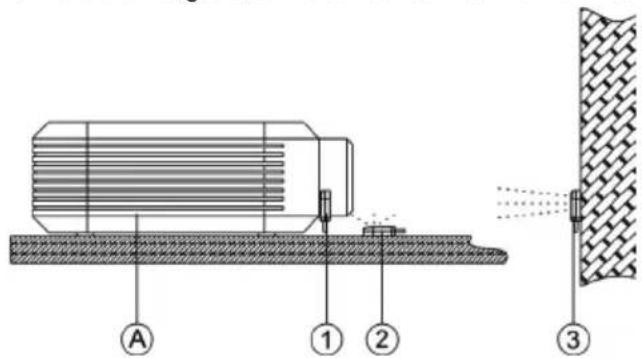

1. BEVESTIG DE IR-BLASTER AAN DE PROJECTOR De Techconnect bedieningsmodule is voorzien van een krachtige IR-zender met een 10m kabel. Deze kabel kan eenvoudig worden ingekort of verlangd met het Phoenix connectoruiteinde dat in de bedieningsmodule is geinstalleerd. De IR-zender dient op of vlakbij de IR-ontvanger op de projector te worden geplaatst, Zoals hieronder is weergegeven. Optie (1) is de efectiefste, omdat het IR-signaal kan worden afgezwakt door direct zonlicht of fluorescerende lampen.

A. Projector
1. Bevestigd op de IR-ontvanger, in de projector ingebouwd
2. Vlakbij de IR-ontvanger geplaatst
3. Bevestigd aan een muurrecht tegenover de IR-ontvanger

SPECIFICATIONS

• Afmetingen: 71 × 42 × 40mm
  Gewicht: 63g
  Kleur: Wit

Opmerking: Omdat wij unsere producten alti\d id.\n\nwilen verbeteren, können wij bovenstaande gegevens zonder voorafgaande waarsch\ngwing wijzigen.

BIJGESLOTEN ACCESSOIRES

9 x Verwisselbare knoppensets

1 x Single-Gang Techconnect Backbox
1 x Single-Gang Techconnect Surround
1 x IR-blaster met 10m kabel
2× AAA-batterijen

PROBLEMENOPLOSSER

Als uw systemem Niet maar behoren werk, dient u de volgende informatatie te raadplegen. Als het probleem blijft bestaan, dient u het apparaat direct van de stroom te halen en contact op te nemen met uw audiovisuele handelaar.

Probleem Oplossing
Geen geluid wonneer de voorste knoppen worden ingedrukt	Vervang de batterijen.
Module accepteert de code Niet Zorg er:	voor dat de originele afstandsbediening zich op 30-50mm afstand van de ontvanger aan deijkenkant van de module bevindt, in een hoek van 90 grades.Zorg ervoor dat de originele afstandsbediening weitere batterijen heeft.Houd bij het programmeren de knop op de originele afstandsbediening net zolang ingedrukt totdat de groene LED-lampjes op de module beginnen te branden.
Module accepteert de code en geeft een geluid af maar werkst Niet met de projector	Programmeer de knoppen opnieuw.Herplaats de IR-blaster.Controler of de kabel van de IR-blaster Niet beschadigd is tijdens de installment.

GARANTIE

Dit product heeft een teruggeefgarantie van 2aar beginnend op de dag van aankoop.

Deze garantie is alleen geldig voor de koper en kan nicht worden overgedragen.

Om enige twijfel te voorkomen, za deze informatie Niet voorkomen op de informatie van de aangewezen nationale distributeur op het verkooppunt.

Als het product kapot blijkt teijken en Niet更是 gerepareerd kan worden, heeft u 21 dagen vanaf de dag van aankoop de tijd om de nationale distributeur via uw audiovisuèle handelaar op de hoogte te stellen.

De aanssprakelijkheid van de fabrikant en diens aangewezen servicebedrijf is beperkt tot de reparatiekosten en/of verranging van het gebreken vertonende deel waarvoor deze garantie geldt, behalve in geval van overlieden of letsel (EU85/374/EEC).

Deze garantie beschermt u tegen:

Foulen in de onderdelen.

• Wonneer het product beschadigduit de verpakkingkomt, dient dit binnen 24 uur na aankoop te worden gemeld. Indien u toch een probleem met dit product ondvindt, dient u contact op te nemen met de audiovisuele verkoper bij wie u dit product kocht.

De koper is verantwoordelijk voor het transport van het productaar het reparerende servic centre aangewezen door fabrikant.

We proberen de gerepareerde onderdelen binnen 5 werkdaten terug te sturen. Dit is echter nicht altiid mogelijk. In zo'n geval sturen wij het gerepareerde onderdeel zo snel als de praktijk dat toelaat terug.

Overeenkomstig onsze WEEE-verplichtingen probeert de fabrikant foutieve onderdelen van het product in plaats van het hele product te verrangen.

Deze garantie is ongelig bij gebreken veroorzaakt door misbruik, verkeerd gebruik of incorrecte installmentie die veroorzaakt kanen zich door het Niet nakomen van de richtlijnen in deze handleiding.
