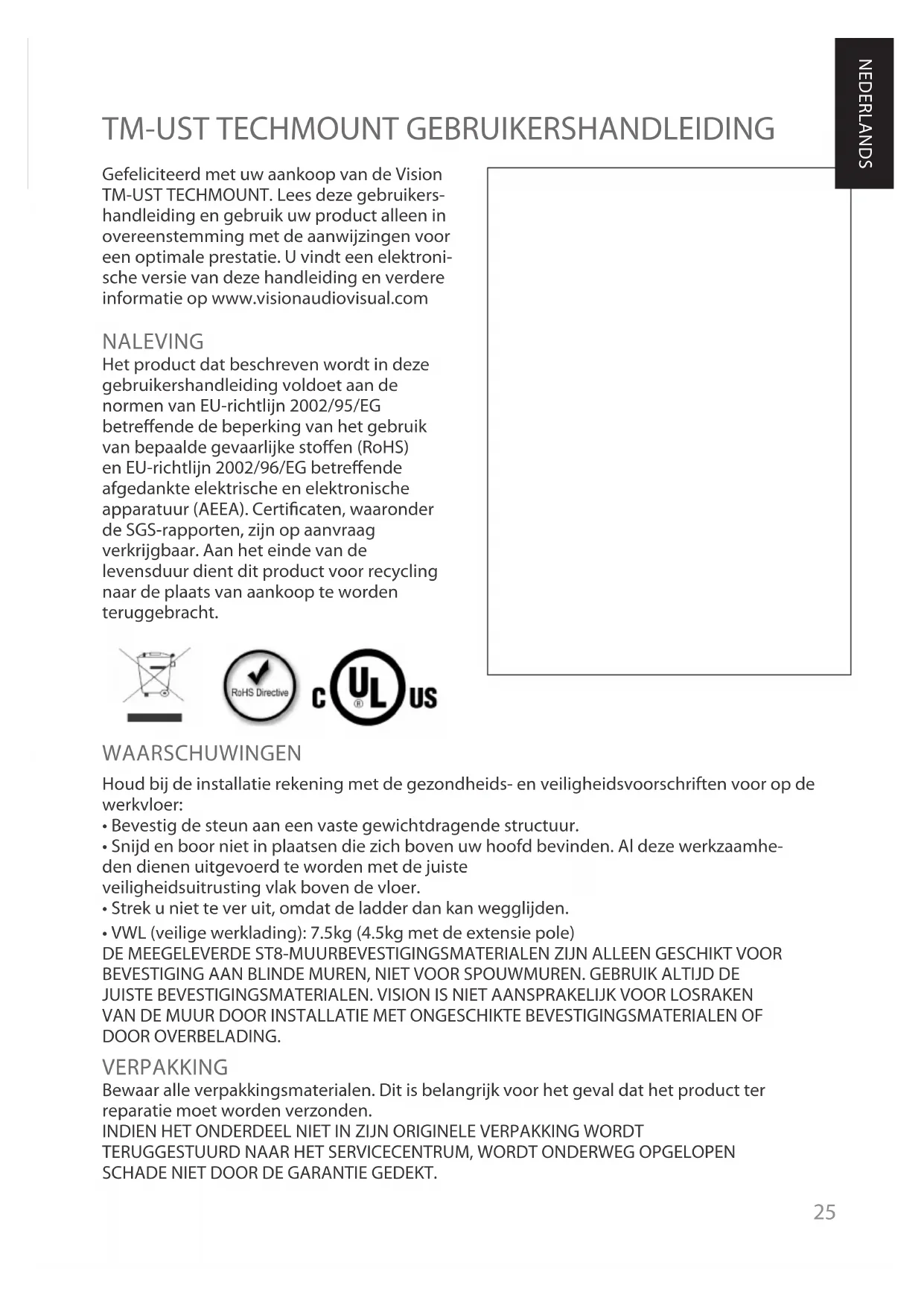

GEBRUIKSAANWIJZING TMUST EXT VISION

Gefeliciteerd met uw aankoop van de Vision TM-UST TECHMOUNT. Lees deze gebruikershandleiding en gebruik uw product alleen in overeenstemming met de aanwijzingen voor een optimale prestatie. U vindt een elektronische versie van deze handleiding en verdere informatatie op www.visionaudiovisual.com

NALEVING

Het product dat beschreiben wordt in deze gebruikershandleiding voldoet aan de normen van EU-richtlijn 2002/95/EG betreffende de beperking van het gebruik van bepaalde gevaarlijke stoffen (RoHS) en EU-richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Certificaten, waaronder de SGS-rapporten, zijn op aanvraag verkrijgbaar. Aan het einde van de levensduur dient dit product voor recycling maar deplaats van aankoop te worden teruggebracht.

WAARSCHUWINGEN

Houd bij de installmentie rekening met de gezondheids- en veiligheidsvoorschriften voor op de werkvoer:

• Bevestig de steun aan een vaste gewichtdragende structuur.
• Snijd en boor Niet inplaatsen die zich boven uw hoofd bevinden. Al deze werkzaamheden dienen uitgevoerd te worden met de juisteveiligheidsuitrusting vlak boven de vloer.
• Strek u niet te ver uit, odomat de ladder dan kan weglijkden.
  VWL (veilige werklading): 7.5kg (4.5kg met de extensie pole)
  DE MEEGELEVERDE ST8-MUURBEVESTIGINGSMATERIALEN ZIJN ALLEEN GESCHIKT VOOR BEVESTIGING AAN BLINDE MUREN, NIET VOOR SPOUWMUREN. GEBRUIK ALTIJD DE JUISTE BEVESTIGINGSMATERIALEN. VISION IS NIET AANSPRAKELIJK VOOR LOSRAKEN VAN DE MUUR DOOR INSTALLATIE MET ONGESCHIKTE BEVESTIGINGSMATERIALEN OF DOOR OVERBELADING.

VERPAKKING

Bewaar alle verpakkingsmaterialen. Dit is belangrijk voor het geval dat het product ter reparatie moet worden verzonden.

INDIEN HET ONDERDEEL NIET IN ZIJN ORIGINELE VERPAKKING WORDT TERUGGESTUURD NAAR HET SERVICECENTRUM, WORDT ONDERweg OPGELOPEN SCHADE NIET DOOR DE GARANTIE GEDEKT.

INHOUD

1 x 2-delige armassemblage
1 x muurassemlage
1 x universeel 'spin' hulpstuk
1 x H50 Pin zeshoekige ringsleutel
4 x M2.5 43mm kruskopschroef voor Optoma & Acer
4× M3 43mm schroeven
4×M4 43mm schroeven
4 x M5 43mm schroeven
4×M6 43mm schroeven
6 x ST8 50mm plafondbevestingsmaterialen met plugs voor bevestiging aan de muur
1 x 2-delig muurplaatdeksen
6 x muurplaatinzetukken
1 x armplaat

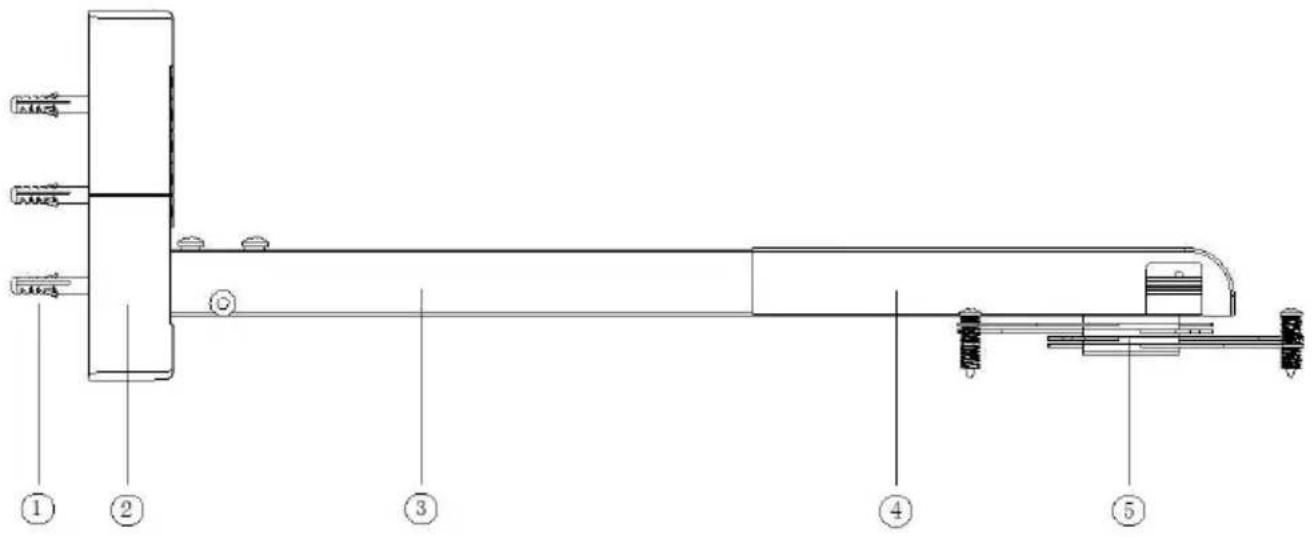

ONDERDELEN STEUN

1. Bouten
2. Muurplaat
3. Onderdeel arm - sectie 1
4. Onderdeel arm - sectie 2
5. Universeel 'spin' hulpstuk

INSTALLATIE-INSTRUCTIES

1. Bevestig de muurplaat met de ces juiste bevestigingsmaterialen aan de muur. Nadat u de muurplaat heeft bevestigd, is er nog een verticale speling van 170~mm . Het blijftECHter belangrijk dat u de muurplaat zorgvuldig op+zijn plaats brengt. Indien u laag plafond heeft, is er maar beperkte ruimte om het scherm/whiteboard op te hangen, dus dient u de steun zo zicht möglichk onder het plafond te hangen. Als het plafond hoog genoeg is, dient u eerst het scherm/whiteboard op te hangen om te bepalen waar de TM-UST moet komen.

De meeste interactieve whiteboards können aan beiden kanten worden aangepast zodia ze op hunplaats hangen. Bovendien biedt de TM-UST voldoende möglichkheid om verticaal te worden aangepast. Lees de handleiding van de projector voor advies.

Bij de Hitachi CP-A-reeks van Ultra Short Throw projectoren dient de muurplaat 100mm rechts van het midden van het whiteboard/schem te zich geplaatst als je�de muur kijk. Onderstaande tabel geeft bij benadering richtlijnen voor de afstand tussen de onderkant van de muurplaat en de bovenkant van het zichtbare schermoppervlak voor standardmaten van schermen en whiteboards.

Scherm Diagonal Sch (inches) (mm) (mm)	herm Breedte Steun Afstand
57 1158 170
64 1300 190
77 1565 240
82 1666 290
94 1910 300
98 1991 320

Bij de Sanyo PLC-XE50 Ultra Short Throw projector dient de muurplaat 80mm links van het midden van het whiteboard/schemt te zijn geplaatst als jeaar de muur kijk. Onderstaande tabel geeft bij benadering richtlijnen voor de afstand tussen de onderkant van de muurplaat en de bovenkant van het zichtbare schermoppervlak voor standardmaten van schermen en whiteboards.

Scherm Diagonal Sch (inches) (mm) (mm)	herm Breedte Steun Afstand
77 1565 260
80 1626 270
82 1666 280
94 1910 320
98 1991 340

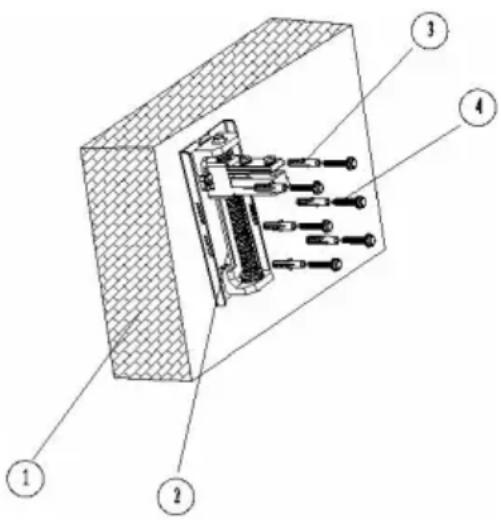

1. Muur
2. Muurplaat
3. Pluggen
4. ST8-bouten

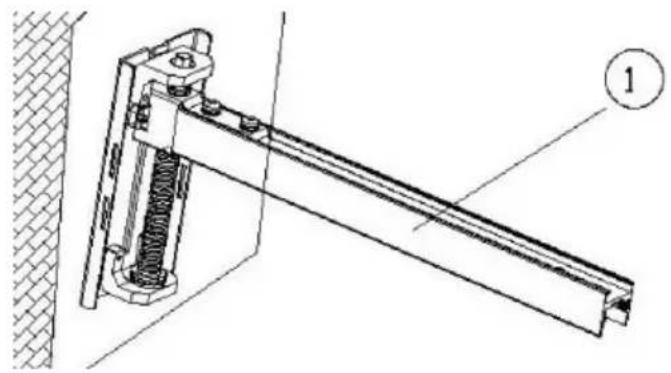

1. Bevestig sectie 1 van de arm stevig aan de muurplaat met de vier meegeleverde Pin zeshoekige bouten.

2. Sectie 1 van arm

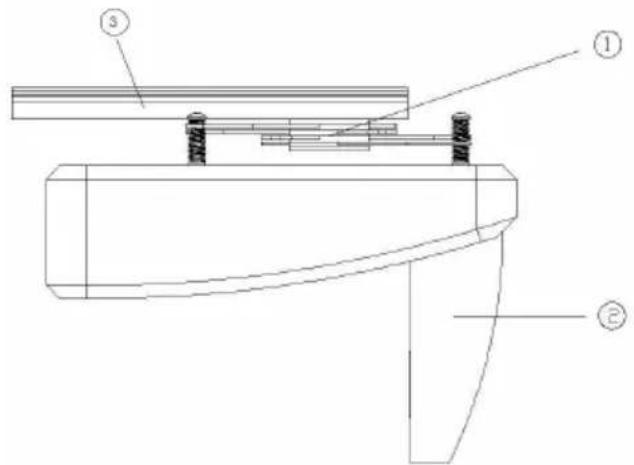

1. Bevestig het universele 'spin' hulpstuk dat bij de projector is meegeleverd door de meegeleverde 43mm schroeven door de holle schroeven te steken die zich al in elke 'poot' van de spin bevinden (zie afbeelding). Voor de Hitachi zijn M6-schroeven nodig en voor de Sanyo M4-schroeven. De overige meegeleverde schroefmaten zijn bedoeld voor andere projectoren.

Bevestig de spin aan sectie 2 van de arm zoals afgebeeld:

1. Universeel 'spin' hulpstuk
2. Projector

3. Sectie 2 van arm

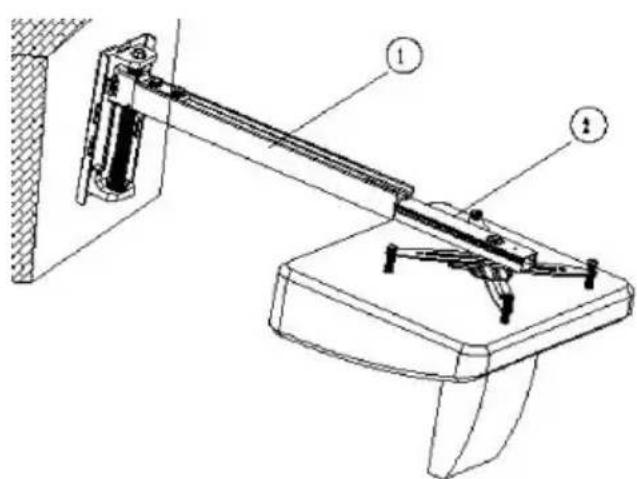

4. Pak de hierboven gemonteerde onderdelen en schuif sectie 2 van de arm in sectie 1, zoals hieronder aufgebeeld.

Als het scherm/whiteboard ergklein is (bijvoorbeeld 57^ diameter),dient u eerst het projectoreinde van sectie 2 erin te schuiven zodat de projector van de muur af staat.Draai de projector cervolgens 180 grade.

1. Sectie 1 van arm

2. Sectie 2 van arm

3. Steek de stekker in de projector en zet hem aan. Volg deutsche stappen om de projector in te stellen:

4. Pas de arm lenghte aan, zodate het geprojecteerde beeld net zo groot is als de BREEDTE van het scherm (let nog Niet op de hoogte). Zorg er waar bij voor dat de lens van de projector zich precies in het midden van het scherm bevindt.

Let op: als u deze aanpassing eenmaal hebt uitgevoerd voor schermen/whiteboards kleiner dan 77'' (diameter) of 1500mm (breedte) kan sectie 1 aan de achterkant van de projector uitsteken. U dient deze dan in te korten. Doe in dat geval het volgende:

1. Markeer het uitstekende gedeelte van sectie 1
2. Verwijder de projector en de sectie 2-assemblage van sectie 1
3. Snijd met een metaalzaag een deel van sectie 1 af aan het einde van de projector.

Klem sectie 2 bovenop sectie 1 met de Pin zeshoekige bouten.

1. Gebruik een waterpas en de holle bevestigingsschroeven aan het eind van iedere poot van de spin om ervoor te zorgen dat de projector waterpas staat.

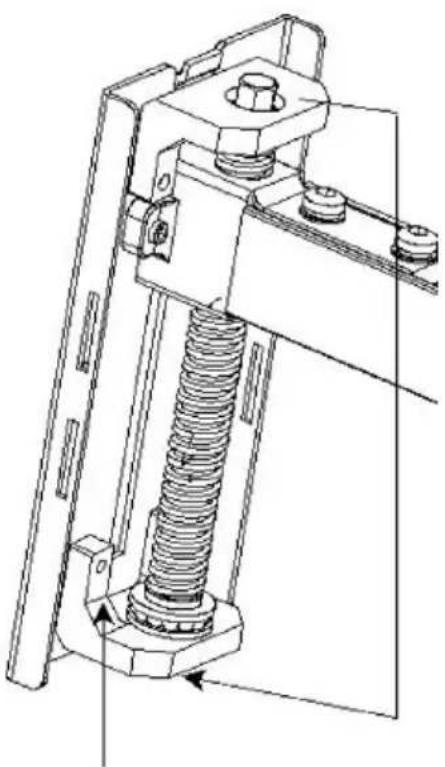

2. Draai de bout wat losser van de muurplaat (zoals hieronder) om de arm maar behoefte omhoog of omlaag te verschuiven. Als het scherm Niet volledig vlak en loodrecht ten opzichte van de projectorlens staat, kan het zich dat het geprojecteerde beeld nicht perfect op het scherm past. Maak dan, indien nodig, watkleine aanpassingen aan de 'spin' schroeven. Grote aanpassingen zullen resulteren in een slecht beeld.

1. Omhoog/Omlaag aanpasbare bout (bereikbaar vanaf de boven- of onderkant van de muurplaat)

Breng, wanner alle aanpassingen zich gemaatk, de Pin zeshoekige bouten aan die de arm op de juiste plaats op de muurplaat klemmen.

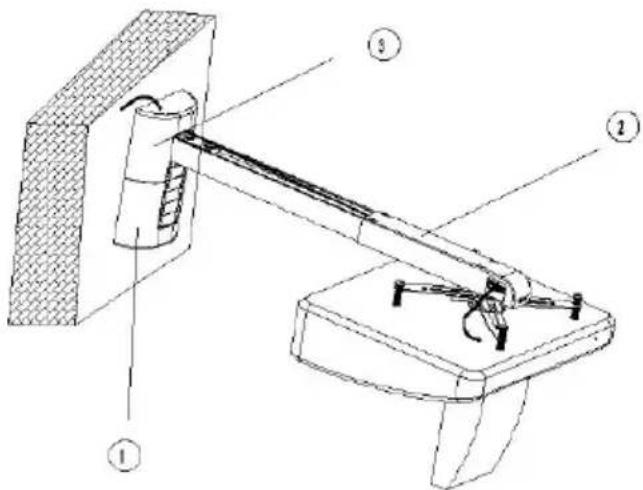

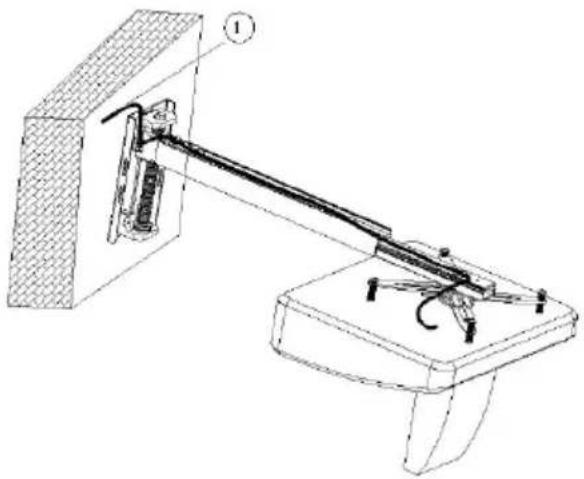

1. Leid de stroom- en invoerkabels zoals op de afbeeling en klem de deksels weeR op hun plaats:

1. Kabelgeleiding aan de boven- en onderkant van de muurplaat

1. Muurplaatdeksen
2. Armdeksel
3. Muurplaatinzetukken (gebruikt om degaten voor de armaanpassingen op het muurdeksel af te Dekken)

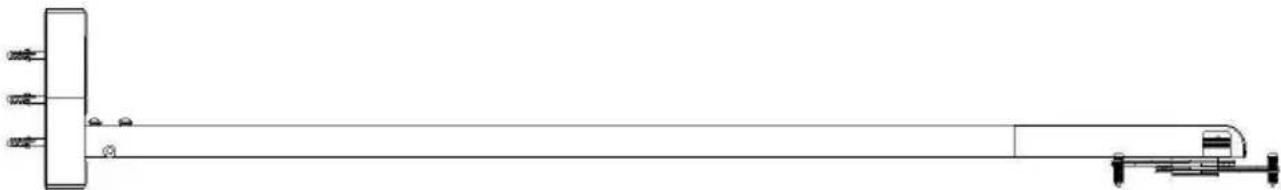

ALTERNATIEVE BEVESTIGING MET VERLENGSTUK

De TM-UST kan tot 1,5 m verlengd worden voor Short Throw projectoren. Dit worden bereikt door het verlangstuk op sectie 1 te monteren enervolgens sectie 2 op het verlangstuk. Om het uitstekende deel van het verlangstuk af te snijden doet u het volgende:

Zet de projector aan. Schuif sectie 2Been en weer op het verlengstuk a. totdat het beeld net zo breed is als het scherm/whiteboard.

Markeer het uitstekende gedeelte van het verlengstukb.

Zet de projector uit. Verwijder de projector en de sectie 2-assemblage c. van het verlangstuk.

Snijd met een metaalzaag een deel van het verlengstuk af aan het einde d. van de projector.

Plaats de projector en de sectie 2-assemblage weeer terug en maak de installmente af.

WAARSCHUWING: DE VEILIGE WERKLADING VAN HET VERLENGTHUK IS 4.5KG. BEVESTIG HET VERLENGTHUK NIET AAN SECTIE 1 ALS SECTIE 1 IS INGEKORT.

GARANTIE

Dit product heeft een retourgarantie van tweeJAar beginnend op de dag van aankoop. Deze garantie geldt alleen voor de oorspronkelijke koper en kan nicht worden overgedragen. Om enige twijfel te voorkomen is deze informatatie gebaseerd op de informatie van de aangewezen

nationale distributeur op het verkooppunt. De aansprakelijkheid van de fabrikant en diens

aangewezen servicebedrijf is beperkt tot de reparatiekosten en/of verranging van het defecte apparaat waarvoor deze garantie geldt, behalve in geval van overlijden of letsel (EU85/374/EEG). Deze garantie beschermt u tegen:

• Verkeerd gebruik waardoor het product Niet veilig werkt binnen de aanbevolen VWL (veilige werklading).
• Slechte afwerking waardoor het product Niet gemonteerd kan worden.
• Externe corrosie wanner dit binnen 24 uu na aankoop wordt vastgesteld.

Indien u toch problemen met dit product ondervindt, dient u contact op te nemen met de elektronicazaak

haar u dit product heeft gekocht. De oorspronkelijke koper is verantwoordelijk voor de verzending van het product maar het door de fabrikant aangewezen servicecentrum.

Wij zullen proberen de gerepareerde onderdelen binnen vrij werkdaten terug te sturen. Dit isECHTERNiet altijd mogelijk. In dat geval sturen wij het gerepareerde onderdeel zo snel als mogelijk is terug. Deze garantie beschermt het product Niet gegen gebrekenveroorzaakt door misbruik, verkeerd gebruik of onjuiste installmentie welke het gevolg kan zichn van het Niet naleven van de richtlijnen in deze handleiding.

Indien het gebrek Niet door deze garantie worden gedekt, heeft de eigenaar de mogelijkheid om voor de arbeidsuren en de gerepareerde onderdelen te betalen gegen het standarddarief van het servicebedrijf.
