INSTRUKCJA OBSŁUGI TMUST EXT VISION

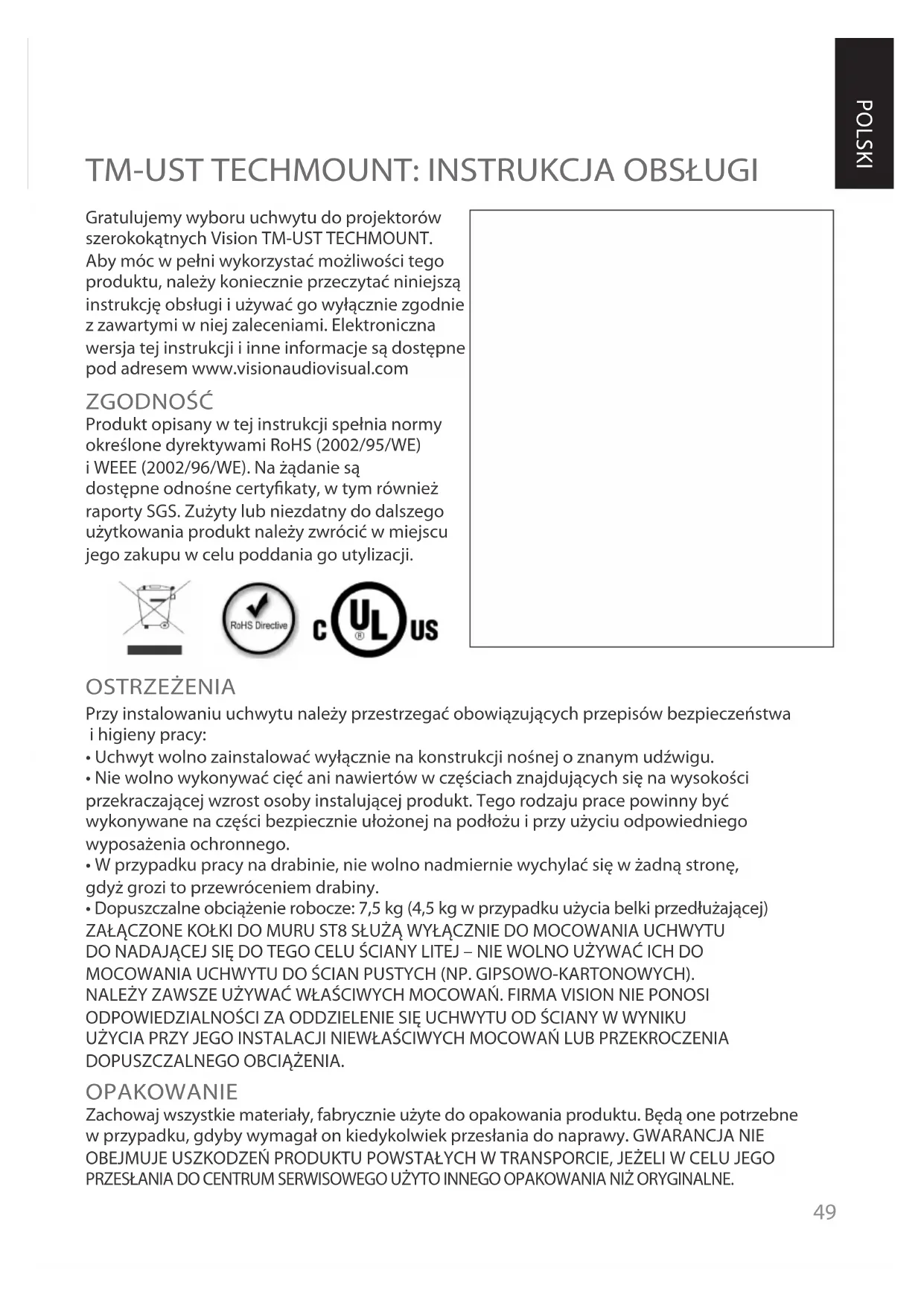

TM-UST TECHMOUNT: INSTRUKCJA OBSŁUGI ZGODNOŚĆ

Produkt opisany w tej instrukcji spełnia normy

określone dyrektywami RoHS (2002/95/WE)

i WEEE (2002/96/WE). Na żądanie są

dostępne odnośne certykaty, w tym również

raporty SGS. Zużyty lub niezdatny do dalszego

użytkowania produkt należy zwrócić w miejscu

jego zakupu w celu poddania go utylizacji.

Gratulujemy wyboru uchwytu do projektorów

szerokokątnych Vision TM-UST TECHMOUNT.

Aby móc w pełni wykorzystać możliwości tego

produktu, należy koniecznie przeczytać niniejszą

instrukcję obsługi i używać go wyłącznie zgodnie

z zawartymi w niej zaleceniami. Elektroniczna

wersja tej instrukcji i inne informacje są dostępne

pod adresem www.visionaudiovisual.com

OSTRZEŻENIA Przy instalowaniu uchwytu należy przestrzegać obowiązujących przepisów bezpieczeństwa

• Uchwyt wolno zainstalować wyłącznie na konstrukcji nośnej o znanym udźwigu.

• Nie wolno wykonywać cięć ani nawiertów w częściach znajdujących się na wysokości

przekraczającej wzrost osoby instalującej produkt. Tego rodzaju prace powinny być

wykonywane na części bezpiecznie ułożonej na podłożu i przy użyciu odpowiedniego

wyposażenia ochronnego.

• W przypadku pracy na drabinie, nie wolno nadmiernie wychylać się w żadną stronę,

gdyż grozi to przewróceniem drabiny.

• Dopuszczalne obciążenie robocze: 7,5 kg (4,5 kg w przypadku użycia belki przedłużającej)

ZAŁĄCZONE KOŁKI DO MURU ST8 SŁUŻĄ WYŁĄCZNIE DO MOCOWANIA UCHWYTU DO NADAJĄCEJ SIĘ DO TEGO CELU ŚCIANY LITEJ – NIE WOLNO UŻYWAĆ ICH DO MOCOWANIA UCHWYTU DO ŚCIAN PUSTYCH (NP. GIPSOWO-KARTONOWYCH).

NALEŻY ZAWSZE UŻYWAĆ WŁAŚCIWYCH MOCOWAŃ. FIRMA VISION NIE PONOSI ODPOWIEDZIALNOŚCI ZA ODDZIELENIE SIĘ UCHWYTU OD ŚCIANY W WYNIKU UŻYCIA PRZY JEGO INSTALACJI NIEWŁAŚCIWYCH MOCOWAŃ LUB PRZEKROCZENIA DOPUSZCZALNEGO OBCIĄŻENIA.

OPAKOWANIE Zachowaj wszystkie materiały, fabrycznie użyte do opakowania produktu. Będą one potrzebne

w przypadku, gdyby wymagał on kiedykolwiek przesłania do naprawy. GWARANCJA NIE OBEJMUJE USZKODZEŃ PRODUKTU POWSTAŁYCH W TRANSPORCIE, JEŻELI W CELU JEGO PRZESŁANIA DO CENTRUM SERWISOWEGO UŻYTO INNEGO OPAKOWANIA NIŻ ORYGINALNE.50

1 x dwuczęściowy wysięgnik

1 x podstawa uchwytu (mocowana do ściany)

1 x uniwersalny uchwyt pająkowy

1 x klucz imbusowy H50

4 x śruba M2,5 43 mm z rowkiem do projektorów Optoma i Acer

6 x wkręt sutowy ST8 50 mm z kołkiem do muru

1 x dwuczęściowa osłona podstawy uchwytu

6 x nakładka na podstawę uchwytu

1 x osłona wysięgnika

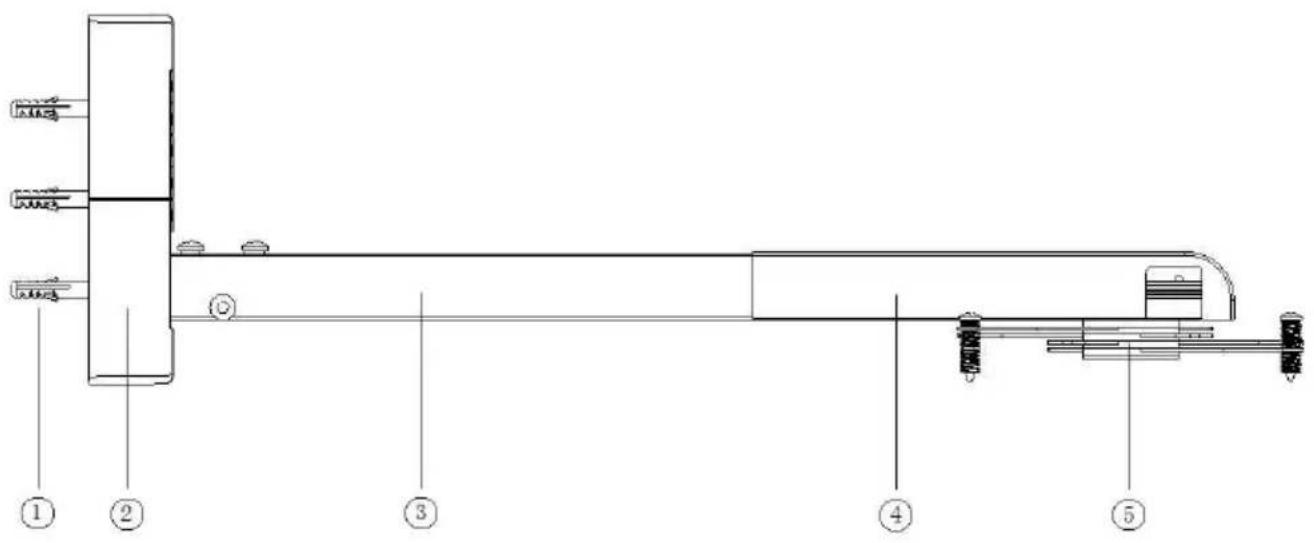

3. Wysięgnik – segment 1

4. Wysięgnik – segment 2

5. Uniwersalny uchwyt pająkowy

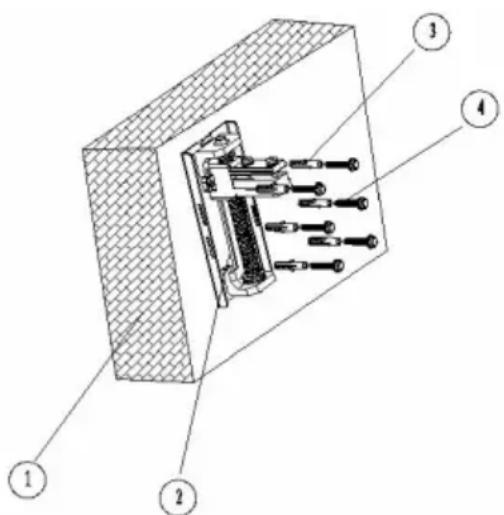

1. Przymocuj podstawę uchwytu do ściany za pomocą odpowiednich mocowań (wkrętów

i kołków). Chociaż po przytwierdzeniu do ściany podstawa uchwytu daje możliwość regulacji

wysokości położenia wysięgnika w zakresie aż 170 mm, istotne jest, aby uważnie i dokładnie

wybrać miejsce jej instalacji. W niskich pomieszczeniach, w których wysokość zainstalowania

ekranu/tablicy jest ograniczona wysokością sutu, uchwyt należy instalować jak najbliżej

sutu. W pomieszczeniach wysokich należy najpierw zainstalować we właściwym miejscu

ekran lub tablicę, z którą ma być używany projektor, a dopiero następnie określić — według

położenia ekranu — wysokość, na której należy zainstalować uchwyt TM-UST.

Większość tablic interaktywnych daje po instalacji możliwość regulowania swojego położenia

w poziomie, zaś uchwyt TM-UST oferuje szeroki zakres regulacji w pionie. Wskazówki na

temat wzajemnego ustawienia poszczególnych elementów systemu do prezentacji mogą

również znajdować się w instrukcji projektora.

W przypadku projektorów ultraszerokokątnych Hitachi CP-A, podstawę uchwytu należy zainsta-

lować o 100 mm na prawo od środka tablicy/ekranu. Poniższa tabela podaje w przybliżeniu

odległości między dolną krawędzią przykręconej do ściany podstawy uchwytu a górną

krawędzią obszaru projekcji na ekranie lub tablicy interaktywnej, dla kilku najczęściej

stosowanych przekątnych ekranów i tablic.

W przypadku projektora ultraszerokokątnego SANYO PLC-XE50, podstawę uchwytu należy

zainstalować o 80 mm na lewo od środka tablicy/ekranu. Poniższa tabela podaje w przybli-

żeniu odległości między dolną krawędzią przykręconej do ściany podstawy uchwytu

a górną krawędzią obszaru projekcji na ekranie lub tablicy interaktywnej, dla kilku

najczęściej stosowanych przekątnych ekranów i tablic.

Ekran Przekątna Ekran szerokość Techmount Odległość

Ekran Przekątna Ekran szerokość Techmount Odległość

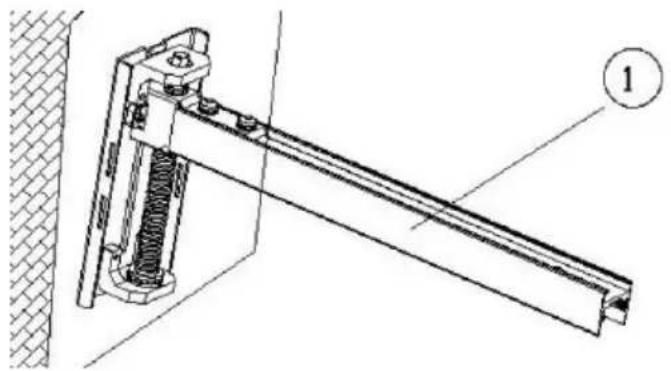

2. Zamocuj segment 1 wysięgnika

do przykręconej do ściany podstawy

uchwytu i zabezpiecz go,

dokręcając mocno cztery

załączone śruby imbusowe.

1. Segment 1 wysięgnika

3. Zamocuj uniwersalny uchwyt pająkowy do projektora, jak pokazano na ilustracji,

wkręcając śruby o długości 43 przez tuleje fabrycznie założone na ramionach uchwytu.

Projektory Hitachi wymagają użycia śrub M6, zaś projektory SANYO – śrub M4. Z myślą

o użytkownikach innych projektorów, do zestawu załączono też śruby o innych średnicach.

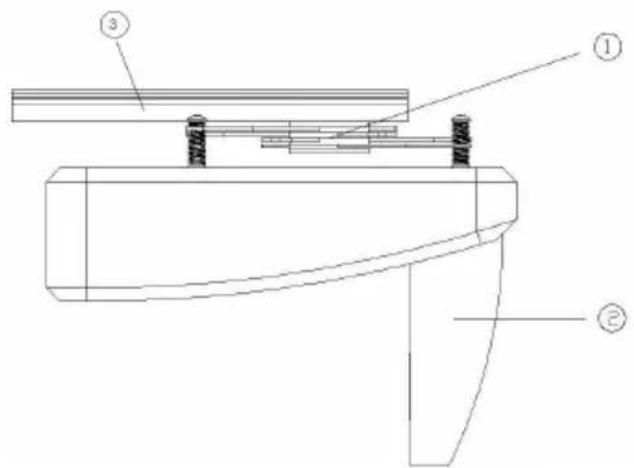

Nałóż uchwyt pająkowy na segment 2 wysięgnika, jak na poniższej ilustracji:

1. Uniwersalny uchwyt pająkowy

3. Segment 2 wysięgnika

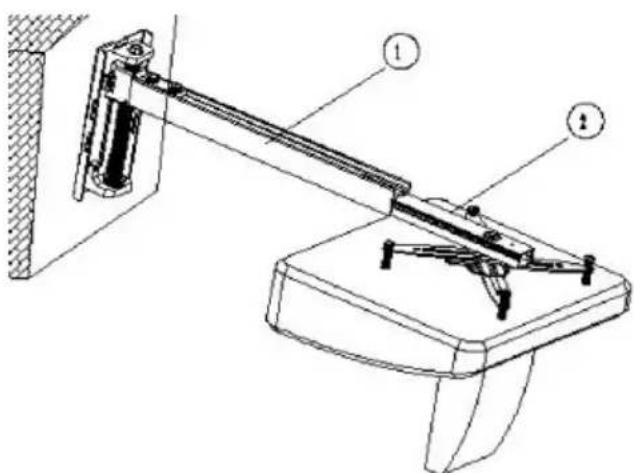

4. Podnieś projektor z przymocowanym do niego w poprzednich etapach instalacji elementem

uchwytu i wsuń segment 2 wysięgnika do wnętrza jego segmentu 1, jak na poniższej ilustracji.

Jeżeli użyty ekran/tablica jest bardzo

niewielkich rozmiarów (np. ma prze-

kątną 57”), wsuń segment 2 wysięgnika

w segment 1 tym końcem, na którym

zamocowany jest projektor – przez co

początkowo projektor będzie zwrócony

w kierunku przeciwnym od ściany

– a następnie odwróć projektor

o 180 stopni, kierując go ku

powierzchni projekcji.

1. Segment 1 wysięgnika

2. Segment 2 wysięgnika53

POLSKI Podłącz projektor do sieci zasilającej i włącz go. Ustaw projektor, postępując w następujący

1. Tak ustaw długość wysięgnika, aby wyświetlany obraz dopasował się NA SZEROKOŚĆ

do rozmiarów ekranu (na razie zignoruj jeszcze wysokość obrazu) i aby obiektyw projektora

znalazł się dokładnie pośrodku ekranu

W przypadku ekranów/tablic o przekątnej poniżej 77”(szerokości poniżej 1500 mm),

w wyniku tej regulacji segment 1 wysięgnika może wystawać poza tylną ścianę obudowy

projektora. Wymagane będzie wówczas jego skrócenie. W takim przypadku:

1. Zaznacz nadmiar długości na segmencie 1 wysięgnika.

2. Zdejmij segment 2 wraz z przymocowanym do niego projektorem z segmentu 1.

3. Skróć segment 1, przycinając jego koniec po stronie projektora piłką do metalu

do zaznaczonej wcześniej długości.

Z powrotem załóż segment 2 na segment 1 i unieruchom go, przykręcając go do górnej

powierzchni segmentu 1 śrubami imbusowymi.

2. Wypoziomuj projektor za pomocą poziomicy i tulei regulacyjnych na końcu ramion

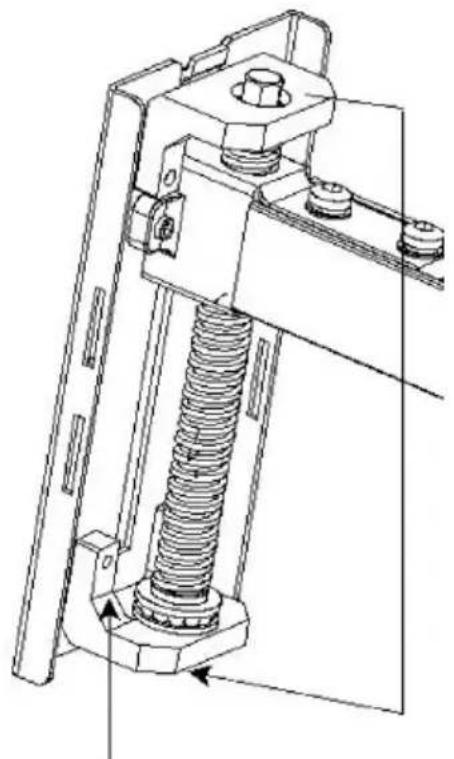

3. Za pomocą śruby regulacji pionowej wysięgnika, znajdującą się w podstawie uchwytu

(ilustracja niżej), zależnie od potrzeb, podnieś lub obniż wysięgnik. Jeżeli ekran nie jest

idealnie płaski i prostopadły do osi optycznej projektora, rzutowany obraz może być

wyświetlany niesymetrycznie. W takim przypadku może zajść potrzeba wprowadzenia

nieznacznych korekt za pomocą śrub regulacyjnych uchwytu pająkowego. Zbyt duże

korekty spowodują jednak nieprawidłowe wyświetlanie obrazu.

1. Śruba regulacji pionowej wysięgnika

(możliwość regulacji od dołu lub od góry)

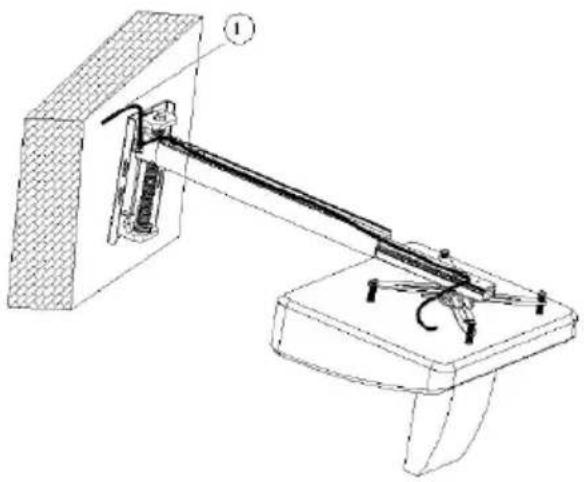

Po dokonaniu wszystkich korekt, włóż w otwory i przykręć śruby imbusowe, mocujące

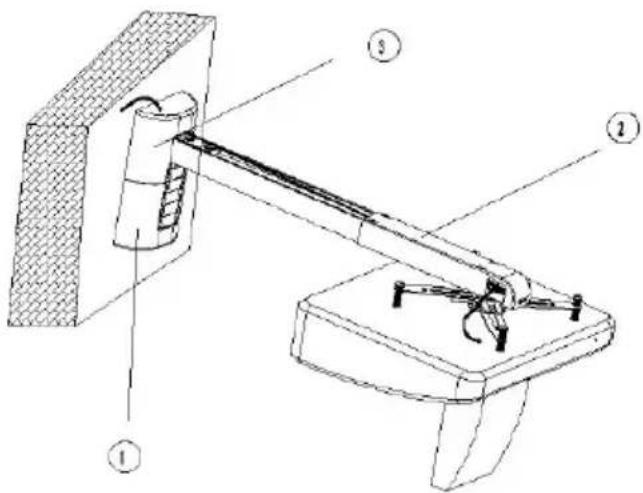

wysięgnik do podstawy.7. Przeprowadź przewody zasilające i sygnałowe tak, jak pokazano na ilustracji, i załóż

na elementy uchwytu przeznaczone dla nich osłony:

1. Sposób poprowadzenia

2. Osłona wysięgnika

3. Nakładki na podstawę (zasłaniają otwór

pionowej regulacji położenia wysięgnika)

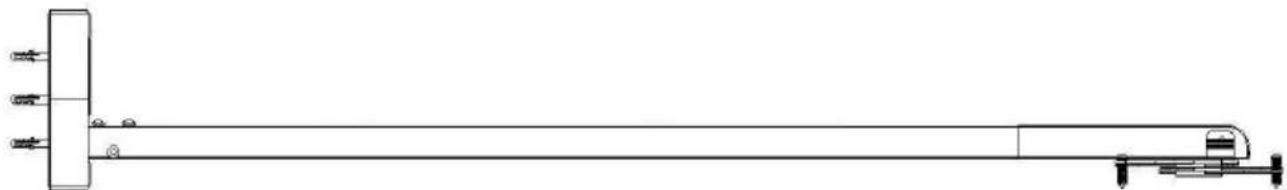

ZASTOSOWANIE BELKI PRZEDŁUŻAJĄCEJ Wysięgnik uchwytu do projektorów szerokokątnych TM-UST można przedłużyć, zwiększając

jego długość nawet do 1,5 m. W tym celu należy użyć belki przedłużającej, której jeden

koniec mocuje się do segmentu 1 wysięgnika, a następnie nakłada się na jej drugi koniec

segment 2. Nadmiar długości belki przedłużającej należy odciąć, postępując w następujący

Włącz projektor. Przesuwając segment 2 wysięgnika po belce przedłużającej, a.

ustaw projektor we właściwej odległości od powierzchni projekcyjnej

ekranu lub tablicy, tak, aby rzutowany obraz optymalnie dostosował się

Zaznacz nadmiar długości na belce przedłużającejb.

Wyłącz projektor. Zdejmij projektor z przymocowanym do niego c.

segmentem 2 wysięgnika z belki przedłużającej.

Skróć belkę przedłużającą, za pomocą piłki do metalu przycinając d.

jego koniec po stronie projektora do zaznaczonej wcześniej długości.

Z powrotem nałóż na belkę przedłużającą segment 2 z przymocowanym do niego

projektorem i dokończ proces instalacji

OSTRZEŻENIE: W PRZYPADKU ZASTOSOWANIA BELKI PRZEDŁUŻAJĄCEJ, MAKSYMALNE DOPUSZCZALNE OBCIĄŻENIE ROBOCZE UCHWYTU WYNOSI 4,5 KG. NIE WOLNO ZAKŁADAĆ BELKI PRZEDŁUŻAJĄCEJ, JEŻELI SKRÓCONO SEGMENT 1 WYSIĘGNIKA.55
