Produkttyp	Projektorständer
Marke	VISION
Modell	TMUST EXT
Kategorie	Projektorzubehör
Maximale Nutzlast	7,5 kg
Maximale Last mit Verlängerung	4,5 kg
Befestigungsart	Wandmontage (nur an festen Wänden)
Projektorkompatibilität	Ultrakurzdistanz (Hitachi CP-A, Sanyo PLC-XE50, usw.)
Vertikale Einstellung	170 mm (über Wandplatte)
Zusätzliche Verlängerung	Bis zu 1,5 m (Verlängerungsstange inklusive)
Unterstützte Bildschirmgrößen	Bis zu 98 Zoll (Diagonale)
Abstand Platte-Bildschirm	170 bis 340 mm (je nach Bildschirmgröße)
Einstellungen	Höhe, Nivellierung (Einstellschrauben am Sternhalter), seitliche Einstellung
Mitgelieferte Schrauben	M2.5, M3, M4, M5, M6 (43 mm)
Verpackungsinhalt	Beweglicher Träger (2 Teile), Wandplatte, universeller Sternhalter, Sicherheitsschrauben, Abdeckungen, Gewindebuchsen, ST8-Dübel
Materialien	Stahl (Schätzung)
Garantie	2 Jahre ab Kaufdatum
Normen	RoHS- und WEEE-konform
Wartung	Keine spezielle Wartung erforderlich
Reparierbarkeit	Ersatzteile auf Anfrage erhältlich
Sicherheit	Maximale Last einhalten; nur an festen Wänden befestigen; Schiene nicht ohne Vorsichtsmaßnahmen kürzen

Häufig gestellte Fragen - TMUST EXT VISION

Wie hoch ist das maximale Gewicht, das der Ständer TMUST EXT tragen kann?

Der Ständer kann ohne Verlängerungsstange bis zu 7,5 kg und mit Verlängerungsstange 4,5 kg tragen.

Kann ich diesen Ständer mit einem Hitachi CP-A Projektor verwenden?

Ja, der TMUST EXT ist mit der Hitachi CP-A Serie kompatibel. Bei diesem Modell muss die Wandplatte 100 mm rechts von der Bildschirmmitte platziert werden.

Wie stelle ich die Höhe des Projektors ein?

Verwenden Sie die Höhenverstellschraube an der Wandplatte. Drehen Sie sie, um den beweglichen Träger vertikal zu verschieben.

Was tun, wenn die Verlängerungsstange zu lang ist?

Markieren Sie die überstehende Länge, nehmen Sie die Stange ab und kürzen Sie sie mit einer Metallsäge auf die gewünschte Länge.

Kann dieser Ständer an einer Hohlwand montiert werden?

Nein, der Ständer muss an einer festen Wand befestigt werden. Die mitgelieferten Dübel (ST8) sind nicht für Hohlwände geeignet. VISION übernimmt keine Haftung bei Ablösung.

Welche Schrauben verwende ich zur Befestigung des Projektors am Sternhalter?

Verwenden Sie die mitgelieferten 43 mm Schrauben. Für Hitachi verwenden Sie M6-Schrauben, für Sanyo M4-Schrauben. Andere Größen (M2.5, M3, M5) sind für andere Marken enthalten.

Kann der Ständer für kleine Bildschirme verwendet werden?

Ja, aber bei Bildschirmen mit einer Diagonale von weniger als 195 cm (oder 1500 mm Breite) kann Teil 1 des beweglichen Trägers überstehen und muss gekürzt werden.

Wie nivelliere ich den Projektor?

Verwenden Sie eine Wasserwaage und die Einstellmuffenschrauben am Ende jedes Arms des Sternhalters, um die Neigung einzustellen.

Wie lange ist die Garantie?

Die Garantie beträgt 2 Jahre ab Kaufdatum und gilt nur für den Erstkäufer.

Was tun bei Installationsproblemen?

Konsultieren Sie die vollständige Anleitung, die zum Download verfügbar ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den audiovisuellen Händler, bei dem Sie das Produkt gekauft haben.

BEDIENUNGSANLEITUNG TMUST EXT VISION

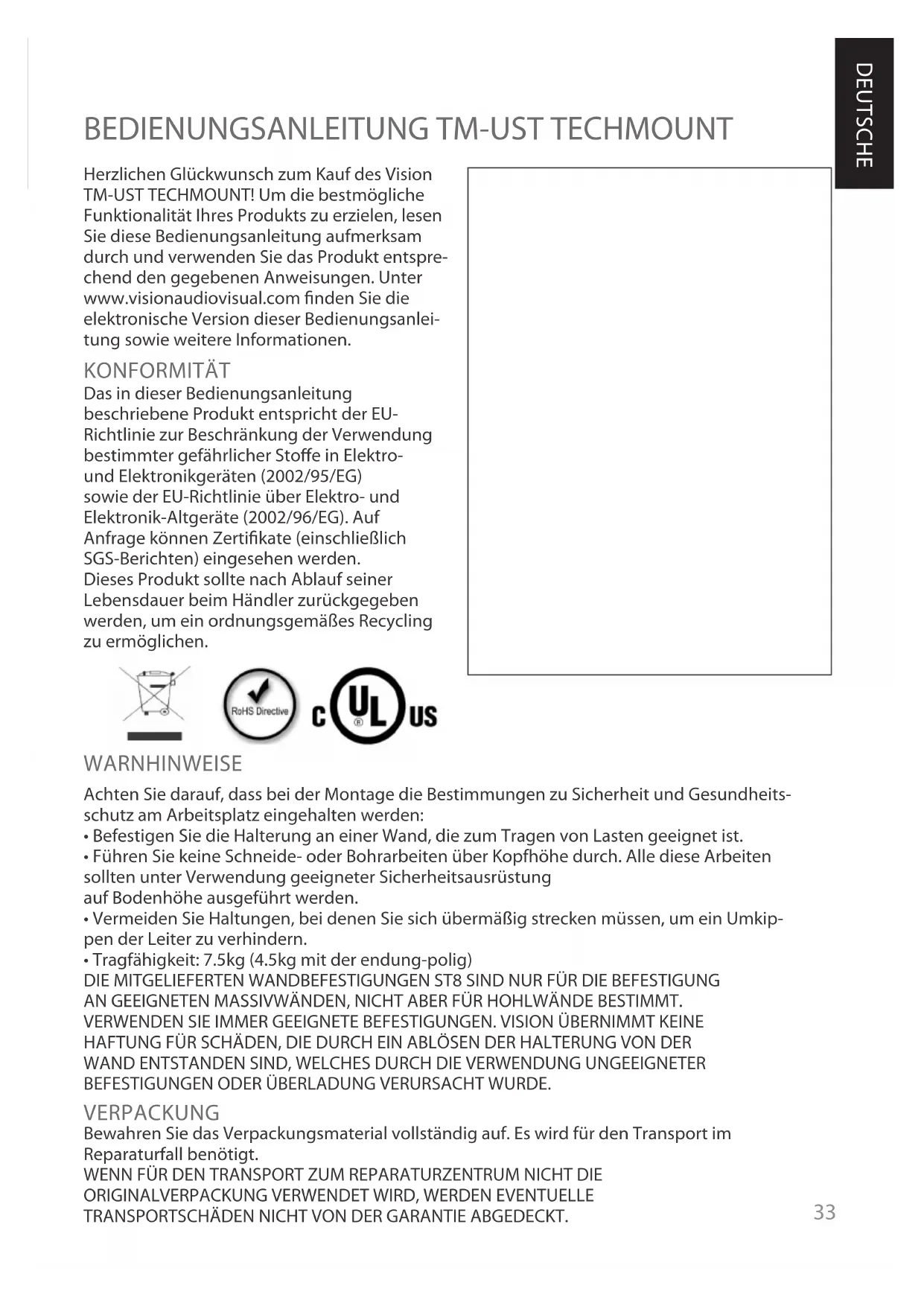

BEDIENUNGSCANLEITUNG TM-UST TECHMOUNT

Herzlichen Glückwunsch zum Kauf des Vision TM-UST TECHMOUNT! Um die bestmögliche Funktionalität Ihrches Produkts zu erzielen,lesen Sie diese Bedienungsanleitung aufmerksam durch und verwenden Sie das Produkt entsprechend den gegebenen Anweisungen. Unter www.visionaudiovisual.com findsie elektronische Version dieser Bedienungsanleitung sowie weitere Informationen.

KONFORMITÄT

Das in dieser Bedienungsanleitung beschriebene Produkt entspricht der EU-Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektround Elektronikgeräten (2002/95/EG) sowie der EU-Richtlinie über Elektro- und Elektronik-Altgeräte (2002/96/EG). Auf Anfrage können Zertifikate (einschließlich SGS-Berichten) eingesehen werden. Dieses Produkt sollte nach Ablauf seiner Lebensdauer beim Handler zurückgegeben werden, um ein ordnungsgemäßes Recycling zu ermögen.

WARNHINWEISE

Achten Sie darauf, dass bei der Montage die Bestimmungen zu Sicherheit und Gesundheitsschutz am Arbeitsplatz eingehalten werden:

• Befestigen Sie die Halterung an einer Wand, die zum Tragen von Lasten geeignet ist.
• Führn Sie keine Schneide- oder Bohrarbeiten über Kopfhöhe durch. Alle diese Arbeiten sollen unter Verwendung geeigneter Sicherheitsausrüstung auf Bodenhöhe ausgeführct werden.
• Vermeiden Sie Haltungen, bei denen Sie sich übermäßig strecken müssen, um ein Umkippen der Leiter zu verhindern.
• Tragfähigkeit: 7.5kg (4.5kg mit der endung-polig)
  DIE MITGELIEFERTEN WANDBEFESTIGUNGEN ST8 SIND NUR FÜR DIE BEFESTIGUNG AN GEEIGNETEN MASSIVWÄNDEN, NICT ABER FÜR HOHLWÄNDE BESTIMMT. VERWENDEN SIE IMMER GEEIGNETE BEFESTIGUNGEN. VISION ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN, DIE DURCH EIN ABLÖSEN DER HALTERUNG VON DER WAND ENTSTANDEN SIND, WELCHES DURCH DIE VERWENDUNG UNGEEIGNETER BEFESTIGUNGEN ODER ÜBERLADUNG VERURSACHT WURDE.

VERPACKUNG

Bewahren Sie das Verpackungsmaterial vollständig auf. Es wird für den Transport im Reparaturfall benötigt.

WENN FÜR DEN TRANSPORT ZUM REPARATURZENTRUM NICT DIE ORIGINALVERPACKUNG VERWENDET WIRD, WERDEN EVENTUELLE TRANSPORTSCHÄDEN NICT VON DER GARANTIE ABGEDECKT.

LIEFERUMFANG

1 x 2-teiliges Armstuck
1 x Wandstück
1 x universelle Spinnenhalterung
1 x H50 Stift-Inbus
4× M2,5 43-mm-Linsenkopfschraube mit Schlitz fur Optoma & Acer
4 x M3 43-mm-Schrauben
4 x M4 43-mm-Schrauben
4 x M5 43-mm-Schrauben
4 x M6 43-mm-Schrauben
6 x ST8 50-mm-Deckenbefestigungen mit Wandübeln zur Wandmontage
1 x 2-teilige Wandplattenabdeckung
6 x Wandplatteneinsätze
1 x Armabdeckung

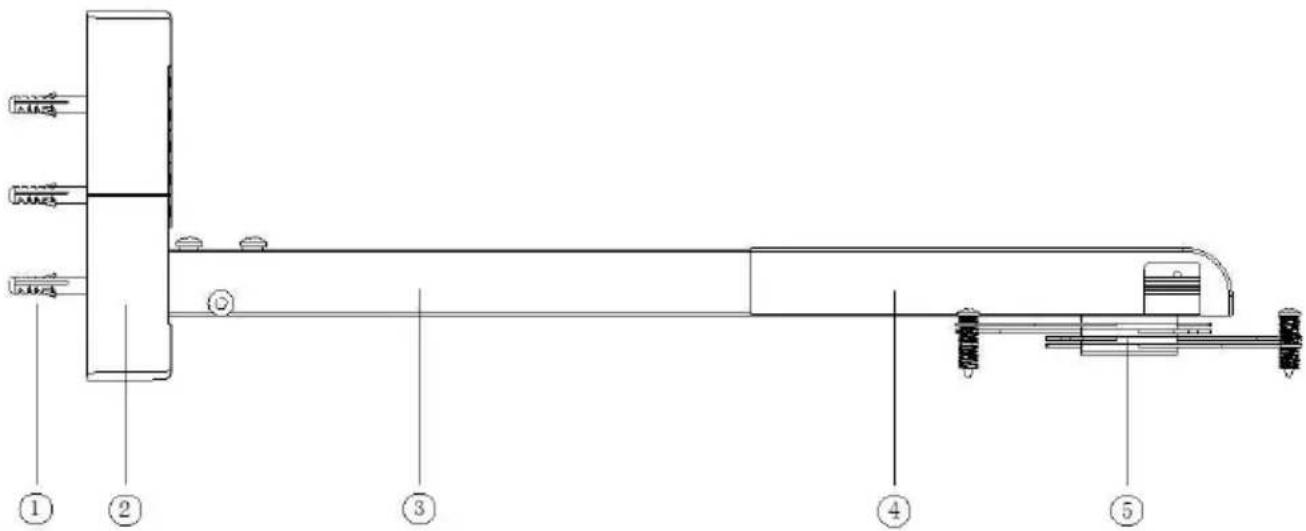

HALTERUNGSTEILE

1. Schrauben
2. Wandplatte
3. Armteil - Abschnitt 1
4. Armteil - Abschnitt 2
5. Universelle Spinnenhalterung

MONTAGEANLEITUNG

1. Bringen Sie die Wandplatte mit sechs davon geeigneten Befestigungen an der Wand an. Nach Anbringung der Wandplatte kann die Höhe noch um bis zu 170~mm verändert werden. Dennoch ist bei der Positionierung auf großsmögliche Genauigkeit zuchten. In niedrigen Räumen wird die maximale Höhe, in der die Bildwand/das Whiteboard befestigt werden kann, von der Höhe der Decke bestimmt. Daher sollte die Halterung so nahe wie möglich an der Decke angebracht werden. In hohen Räumen sollenz zunachst die Bildwand/ das Whiteboard befestigt werden, damit anschließend die Positionierungshöhe des TM-UST ermittelt werden kann.

Die meisten interaktiviven Whiteboards können nach ihrer Montage seitlich verschoben werden, zudem verfügbar das TM-UST über einen große Spielraum bei der Höhenverstellung. Weitere Informationen hierzu finden Sie in der Bedienungsanleitung des Projektors.

Für Ultra-Nah-Projektoren der Serie CP-A von Hitachi sollte sich die Wandplatte 100mm rechts vom Mittelpunkt der Bildwand/des Whiteboards befinden (Blickrichtung zur Wand). Die unterstehende Tabelle enthalt Richtwerte für den Abstand zwischen der Unterkante der Wandplatte und der Oberkante des sightbaren Teils der Bildwand für gängige Bildwand- und Whiteboard-Größen.

Bildwand Bildwand Halterung Bilddiagonale (zoll) Breite (mm) Abstand (mm)
57 1158 170
64 1300 190
77 1565 240
82 1666 290
94 1910 300
98 1991 320

Für den Ultra-Nah-Projektor PLC-XE50 von Sanyo sollte sich die Wandplatte 80mm links vom Mittelpunkt der Bildwand/des Whiteboards befinden (Blickrichtung zur Wand). Die unterstehende Tabelle enthalt Richtwerte für den Abstand zwischen der Unterkante der Wandplatte und der Oberkante des sightbaren Teils der Bildwand für gängige Bildwand- und Whiteboard-Größen.

Bildwand Bildwand Bilddiagonale (zoll) B	Halterung reite (mm) Abstand (mm)
77 1565 260
80 1626 270
82 1666 280
94 1910 320
98 1991 340

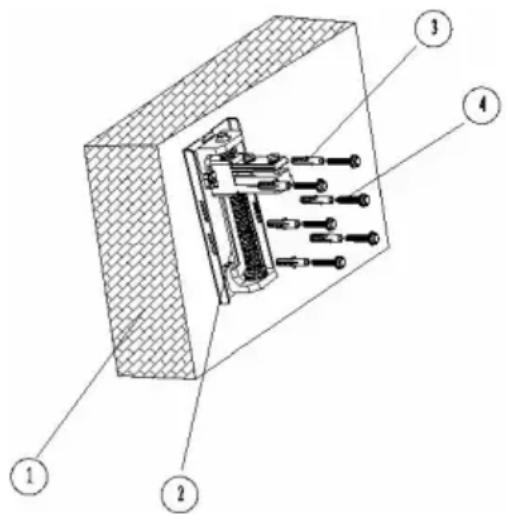

1. Wand
2. Wandplatte
3. Wandübel
4. ST8 Schrauben

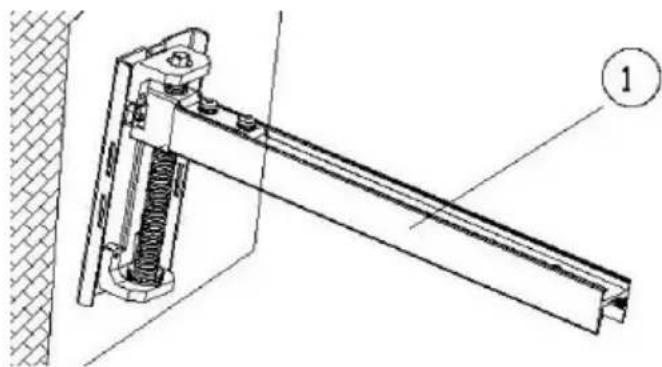

1. Bringen Sie Abschnitt 1 des Arms an der Wandplatte an und befestigen Sieihn mithilfe der vier beiliegenden Stift-Inbusschrauben.

2. Armabschnitt 1

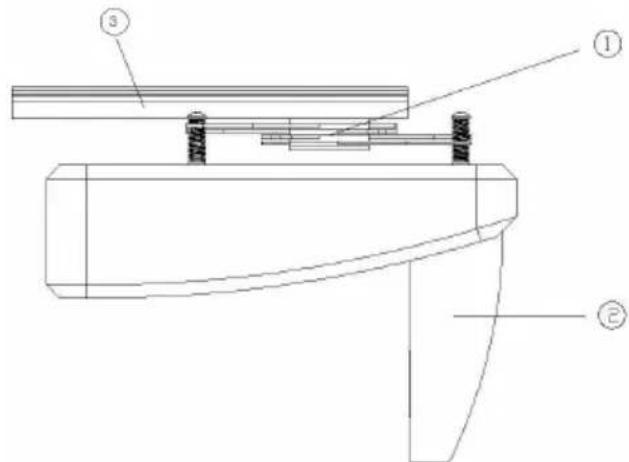

1. Verbinden Sie die beiliegende universelle Spinnenhalterung entsprechend der Abbildung mit dem Projektor, indem Sie die beiliegenden 43 mm-Schrauben in die Hohlschrauben eindrehen, die sich jeweils an einem Bein der Spinnenhalterung befinden. Für den Projektor von Hitachi werden die M6-Schrauben benötigt, für den Projektor von Sanyo die M4-Schrauben. Für andere Projektortypen sind weitere Schraubengrößen im Lieferumfang enthalten.

Bringen Sie die Spinnenhalterung entsprechend der Abbildung an Abschnitt 2 des Arms an:

1. Universelle Spinnenhalterung
2. Projektor

3. Armabschnitt 2

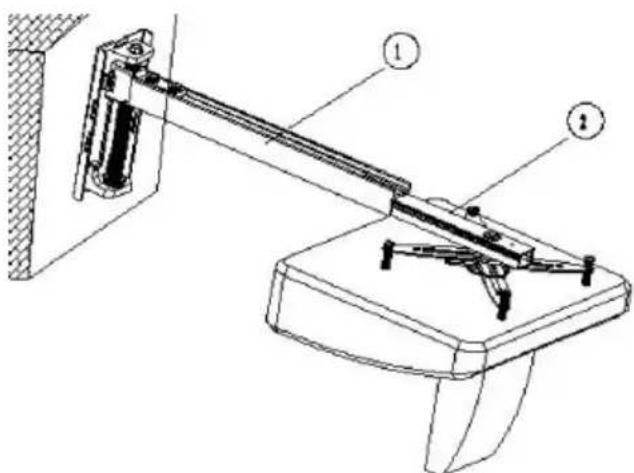

4. Nehmen Sie nun die vormontierten Teile und schiben Sie Abschnitt 2 des Arms in Abschnitt 1, wie unter gezeigt.

Wenn die Bildwand/das Whiteboard sehr Klein ist (z. B. 57" Bilddiagonale),*Müssen Sie Abschnitt 2 mit dem Projektor-Endevoran einfahren, sodass der Projektor von der Wand wegzeigt, und ihn dann um 180^ drehen.

1. Armabschnitt 1

2. Armabschnitt 2

3. Schreiben Sie das Netzkabel am Projektor an und schalten Sieihn ein. Befolgen Sie zur Einstellung des Projektors die folgenden Schritte:

4. Wahlen Sie die Armlänge so, dass das projizierte Bild die BREITE der Bildwand vollständig ausfüllt (die Höhe wird in einem späteren Arbeitsschrift angepasst) und stellen Sie safer, dass sich die Linse des Projektors exakt in der Mitte der Bildwand befindet.

Beachten Sie, dass nach der Einstellung für Bildwände/Whiteboards mit einer Bilddiagonalen von weniger als 77" oder einer Breite von weniger als 150 cm Abschnitt 1 über das Ende des Projektors hervorstehen und eine Kürzung erforderlich machen kann. Gehen Sie in thisem Fall wie folgt vor:

1. Markieren Sie den überstehenden Teil von Abschnitt 1.
2. Trennen Sie die Einheit aus Projektor und Abschnitt 2 von Abschnitt 1.
3. Kürzen Sie Abschnitt 1 am dem Projektor zugewandten Ende mit einer Metallsäge.

Befestigen Sie Abschnitt 2 mithilfe der Stift-Inbus-Feststellschrauben an der entsprechenden Position auf der Oberseite von Abschnitt 1.

1. Verwenden Sie eine Wasserwaage und die Einstell-Hohlschrauben am Ende{jedes Beins der Spinnenhalterung, um den Projektor waagrecht auszurichten.

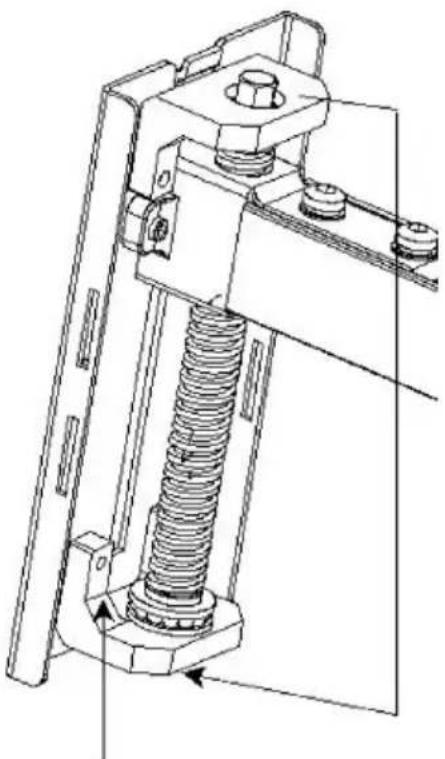

2. Drehen Sie an der Wandplatteneinstellschraube (siehe unter), um das Armstück auf die gewünschte Höhe zu bringen. Wenn die Bildwand nicht absolut eben bzw. lotrecht zur Projektorlinse ist, ist es möglich, dass sich das projizierte Bild nicht vollständig mit der Bildwandflächedeckt. Nehmen Sie in thisem Fall ggf. keinere Korrekturen mithilfe der Spinnenhalterungs-Einstellschrauben vor. Großere Korrekturen haben einen Verlust der Bildqualität zur Folge.

1. Auf/ab-Einstellschraube (von der Ober- oder Unterseite der Wandplatte aus zugänglich)

Fixieren Sie nach Abschluss der Einstellungen die Stift-Inbusschrauben, die den Arm in der Wandplatte halten.

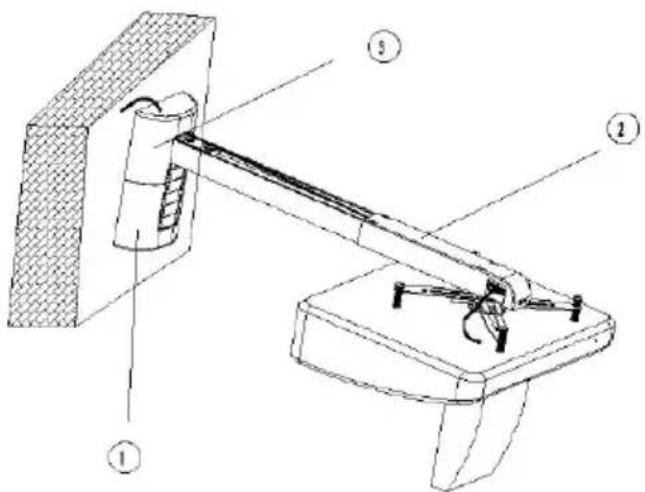

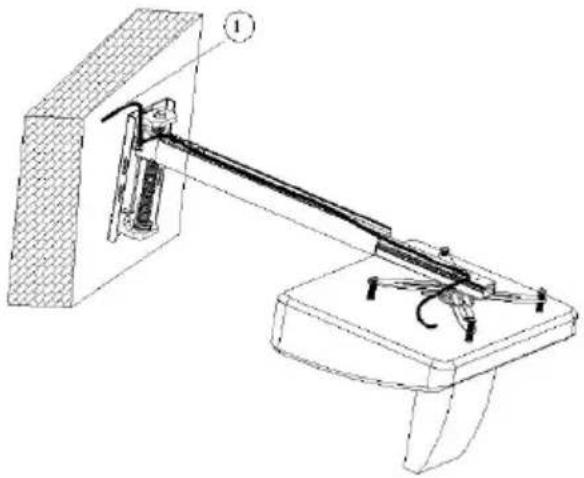

1. Führer Sie die Netz- und Eingangskabel entsprechend der Abbildung und setzen Sie die Abdeckungen auf:

1. Kabelführung ober- und unterhalb der Wandplatte

1. Wandplattenabdeckung
2. Armabdeckung
3. Wandplatteneinsätze (zur Abdeckung des Armeinstellungslochs an der Wandabdeckung)

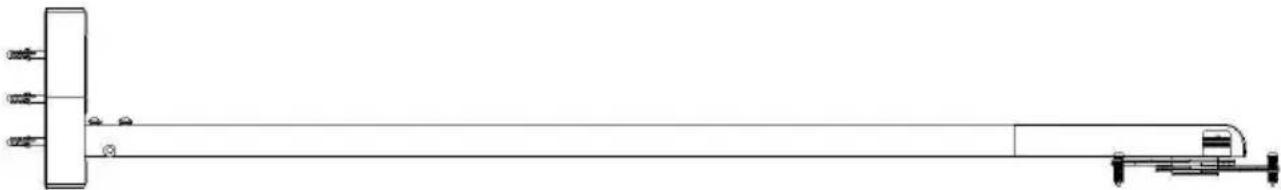

ALTERNATIVE VERLÄNGERUNGSARMHALTERUNG

Das TM-UST kann für Ultra-Nah-Projektoren um bis zu 1,5 m verlangert werden. Hierfür muss Abschnitt 1 mit dem Veränderungsarm und dieser mit Abschnitt 2 verbunden werden. Um den Veränderungsarm auf das gewünschte Maß zu kürzen, gehen Sie wie folgt vor:

Schalten Sie den Projektor ein. Schieben Sie Abschnitt 2 am a.

Verlägerungsarm auf und ab, bis das Bild mit der Breite der Bildwand/ des Whiteboards übereinstimmt.

Markieren Sie den überstehenden Teil des Verlängerungsarms.b.

Schalten Sie den Projektor aus. Trennen Sie die Einheit aus Projektor und c. Abschnitt 2 vom Verlängerungsarm.

Kürzen Sie den Verlängerungsarm am dem Projektor zugewandten Ende d. mit einer Metallsäge.

Bringen Sie die Einheit aus Projektor und Abschnitt 2 wieder an und schreiben Sie die Montage ab.

WARNHINWEIS: DIE MAXIMALE TRAGFÄHIGKEIT BEI VERWENDUNG DES VERLÄNGERUNGSARMS BETRÄGT 4.5KG. BRINGEN SIE DEN VERLÄNGERUNGSARM NICT AN ABSCHNITT 1 AN, WENN ABSCHNITT 1 ZUVOR GEKÜRZT WURDE.

GARANTIE

Auf diesen Produkt wird eine 2-jährige Rückgabegarantie ab

Kaufdatum gewährt. Diese Garantie gilt nur für den ursprünglichen Käfer und kann nicht übertragen werden. Im Zweifelsfall wird dies anhand der Informationen entschieden, die dem für das jeweilige Land zuständigen

Vertragshandler am Verkaufsord vorliegen. Die Haftung des Herstellers und des von ihm bestimmen Serviceunternehmens beschrankt sich auf die Reparaturkosten und/oder den Ersatz des fehlerhaften Teils im Rahmen der Garantie; eine Ausnahme davon stellen Todesfälle und Körperverletzungen dar (EU-Richtlinie 85/374/EWG). Diese Garantie umfasst folgende Punkte:

• Abbrechen oder Nachgeben der Konstruktion,
  wodurch eine sichere Verwendung des Produkts innerhalb des empfohlenen Tragfähigkeitsbereichs nicht mehr möglich ist.
• Mangelhafte Verarbeitung, aufgrund derer das Produkt nicht montiert werden kann.
• Von außen erkennbare Roststellen, sofern diese innerhalb von 24 Stunden nach Kauf beanstandet werden.

Wenn Sie ein Problem mit dem Produkt feststellen, wenden Sie sich an den AV-Handler, bei dem Sie diesen Produkt gekauft haben. Der ursprüngliche Käufer ist für den Transport des Produkts zu dem vom Hersteller bestimmen Reparaturzentrum verantwortlich.

Wir bemühen uns, reparierte Geräte innerhalb von fünf Werktagen an den Kunden zurückzusenden. Sollte dies aufgrund gegebener Umstände nicht möglich sein, werden wir selbstverständlich versuchen, das Gerät davon noch so schnell wie möglich zurückzusenden. Diese Garantie gilt nicht für Produktmängel, die durch unsachgemäßen oder unachtsamen Gebrauch bzw. fehlerhafte Montage entstanden und beispelsweise auf Missachtung der Hinweise in dieser Bedienungsanleitung zurückzuführen sind.

Im Falle eines Funktionsmangels, der nicht von dieser Garantie abgedeckt wird, hat der Besitzer die Möglichkeit, das Produkt zum Standardpreis für Arbeits- und Entsatzteilkosten bei dem für die Reparatur zuständigen Unternehmen reparieren zu halten.
