BEDIENUNGSANLEITUNG TM-UST TECHMOUNT

Herzlichen Glückwunsch zum Kauf des Vision TM-UST TECHMOUNT! Um die bestmögliche Funktionalität Ihres Produkts zu erzielen, lesen Sie diese Bedienungsanleitung aufmerksam durch und verwenden Sie das Produkt entsprechend den gegebenen Anweisungen. Unter www.visionaudiovisual.com finden Sie die elektronische Version dieser Bedienungsanleitung sowie weitere Informationen.

KONFORMITÄT

Das in dieser Bedienungsanleitung beschriebene Produkt entspricht der EU-Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (2002/95/EG) sowie der EU-Richtlinie über Elektro- und Elektronik-Altgeräte (2002/96/EG). Auf Anfrage können Zertifikate (einschließlich SGS-Berichten) eingesehen werden. Dieses Produkt sollte nach Ablauf seiner Lebensdauer beim Händler zurückgegeben werden, um ein ordnungsgemäßes Recycling zu ermöglichen.

WARNHINWEISE

Achten Sie darauf, dass bei der Montage die Bestimmungen zu Sicherheit und Gesundheitsschutz am Arbeitsplatz eingehalten werden:

• Befestigen Sie die Halterung an einer Wand, die zum Tragen von Lasten geeignet ist.
• Führen Sie keine Schneide- oder Bohrarbeiten über Kopfhöhe durch. Alle diese Arbeiten sollten unter Verwendung geeigneter Sicherheitsausrüstung auf Bodenhöhe ausgeführt werden.
• Vermeiden Sie Haltungen, bei denen Sie sich übermäßig strecken müssen, um ein Umkippen der Leiter zu verhindern.
• Tragfähigkeit: 7.5kg (4.5kg mit der endung-polig) DIE MITGELIEFERTEN WANDBEFESTIGUNGEN ST8 SIND NUR FÜR DIE BEFESTIGUNG AN GEEIGNETEN MASSIVWÄNDEN, NICHT ABER FÜR HOHLWÄNDE BESTIMMT. VERWENDEN SIE IMMER GEEIGNETE BEFESTIGUNGEN. VISION ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN, DIE DURCH EIN ABLÖSEN DER HALTERUNG VON DER WAND ENTSTANDEN SIND, WELCHES DURCH DIE VERWENDUNG UNGEEIGNETER BEFESTIGUNGEN ODER ÜBERLADUNG VERURSACHT WURDE.

VERPACKUNG

Bewahren Sie das Verpackungsmaterial vollständig auf. Es wird für den Transport im Reparaturfall benötigt.

WENN FÜR DEN TRANSPORT ZUM REPARATURZENTRUM NICHT DIE ORIGINALVERPACKUNG VERWENDET WIRD, WERDEN EVENTUELLE TRANSPORTSCHÄDEN NICHT VON DER GARANTIE ABGEDECKT.

LIEFERUMFANG

1 x 2-teiligesArmstück
1 x Wandstück
1 x universelle Spinnenhalterung
1 x H50 Stift-Inbus
4 x M2,5 43-mm-Linsenkopfschraube mit Schlitz für Optoma & Acer
4 x M3 43-mm-Schrauben
4 x M4 43-mm-Schrauben
4 x M5 43-mm-Schrauben
4 x M6 43-mm-Schrauben
6 x ST8 50-mm-Deckenbefestigungen mit Wanddübeln zur Wandmontage
1 x 2-teilige Wandplattenabdeckung
6 x Wandplatteneinsätze
1 x Armabdeckung

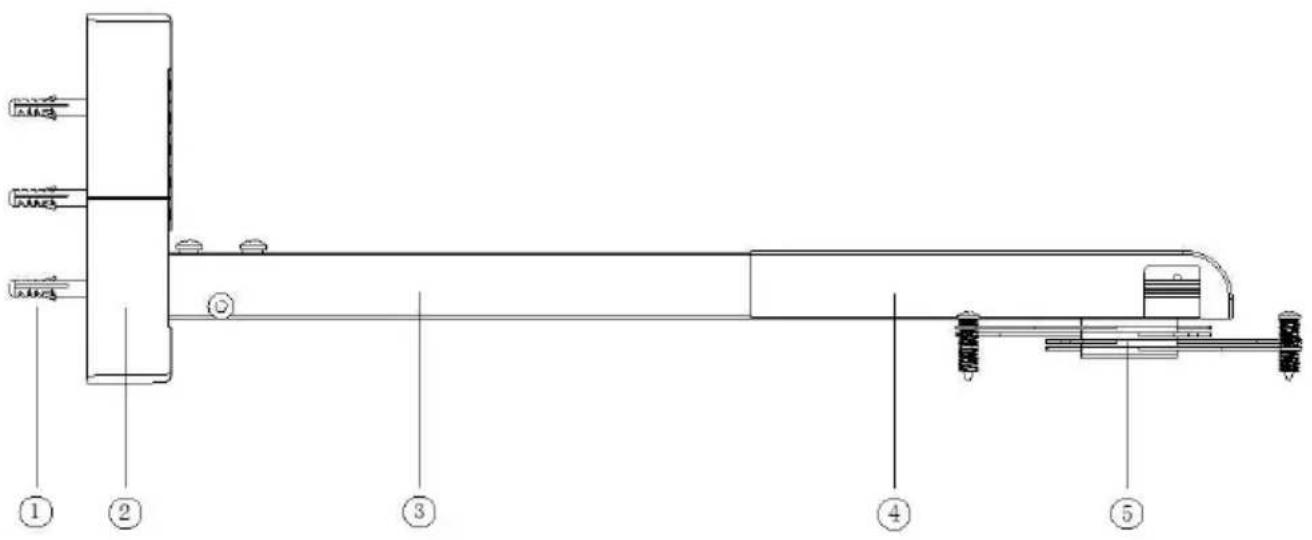

HALTERUNGSTEILE

1. Schrauben
2. Wandplatte
3. Armteil – Abschnitt 1
4. Armteil – Abschnitt 2
5. Universelle Spinnenhalterung

1. Bringen Sie die Wandplatte mit sechs dafür geeigneten Befestigungen an der Wand an. Nach Anbringung der Wandplatte kann die Höhe noch um bis zu 170 mm verändert werden. Dennoch ist bei der Positionierung auf größtmögliche Genauigkeit zu achten. In niedrigen Räumen wird die maximale Höhe, in der die Bildwand/das Whiteboard befestigt werden kann, von der Höhe der Decke bestimmt. Daher sollte die Halterung so nahe wie möglich an der Decke angebracht werden. In hohen Räumen sollte zunächst die Bildwand/das Whiteboard befestigt werden, damit anschließend die Positionierungshöhe des TM-UST ermittelt werden kann.

Die meisten interaktiven Whiteboards können nach ihrer Montage seitlich verschoben werden, zudem verfügt das TM-UST über einen großen Spielraum bei der Höhenverstellung. Weitere Informationen hierzu finden Sie in der Bedienungsanleitung des Projektors.

Für Ultra-Nah-Projektoren der Serie CP-A von Hitachi sollte sich die Wandplatte 100 mm rechts vom Mittelpunkt der Bildwand/des Whiteboards befinden (Blickrichtung zur Wand). Die untenstehende Tabelle enthält Richtwerte für den Abstand zwischen der Unterkante der Wandplatte und der Oberkante des sichtbaren Teils der Bildwand für gängige Bildwand- und Whiteboard-Größen.

Bildwand Bildwand Bilddiagonale (zoll) Breite (mm) Abstand (mm)
57 1158 170
64 1300 190
77 1565 240
82 1666 290
94 1910 300
98 1991 320

Für den Ultra-Nah-Projektor PLC-XE50 von Sanyo sollte sich die Wandplatte 80 mm links vom Mittelpunkt der Bildwand/des Whiteboards befinden (Blickrichtung zur Wand). Die untenstehende Tabelle enthält Richtwerte für den Abstand zwischen der Unterkante der Wandplatte und der Oberkante des sichtbaren Teils der Bildwand für gängige Bildwand- und Whiteboard-Größen.

Bildwand Bildwand Bilddiagonale (zoll) Breite (mm) Abstand (mm)	Halterung
77 1565 260
80 1626 270
82 1666 280
94 1910 320
98 1991 340

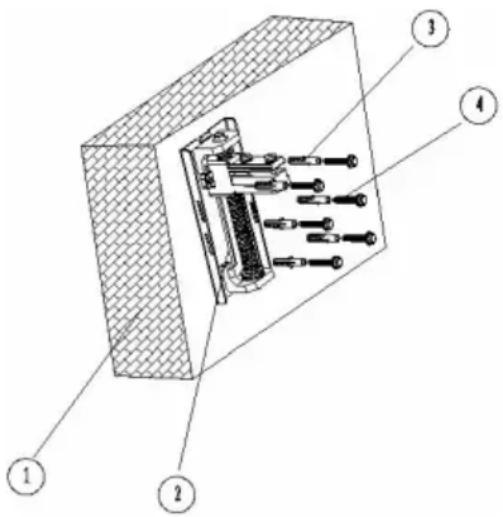

1. Wand
2. Wandplatte
3. Wanddübel
4. ST8 Schrauben

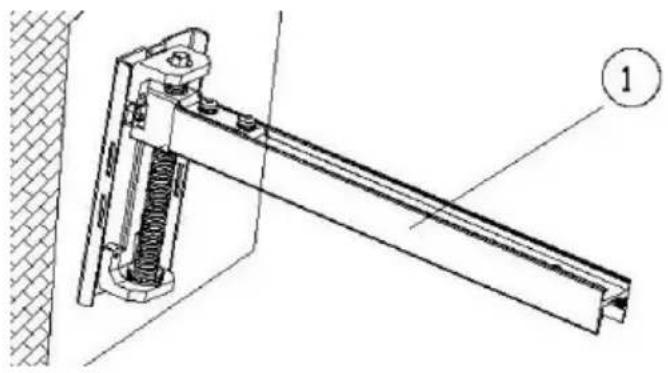

1. Bringen Sie Abschnitt 1 des Arms an der Wandplatte an und befestigen Sie ihn mithilfe der vier beiliegenden Stift-Inbusschrauben.

2. Armabschnitt 1

1. Verbinden Sie die beiliegende universelle Spinnenhalterung entsprechend der Abbildung mit dem Projektor, indem Sie die beiliegenden 43 mm-Schrauben in die Hohlschrauben eindrehen, die sich jeweils an einem Bein der Spinnenhalterung befinden. Für den Projektor von Hitachi werden die M6-Schrauben benötigt, für den Projektor von Sanyo die M4-Schrauben. Für andere Projektortypen sind weitere Schraubengrößen im Lieferumfang enthalten.

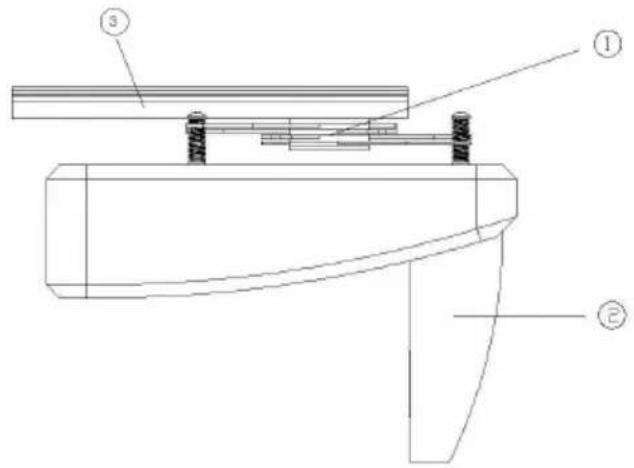

Bringen Sie die Spinnenhalterung entsprechend der Abbildung an Abschnitt 2 des Arms an:

1. Universelle Spinnenhalterung
2. Projektor

3. Armabschnitt 2

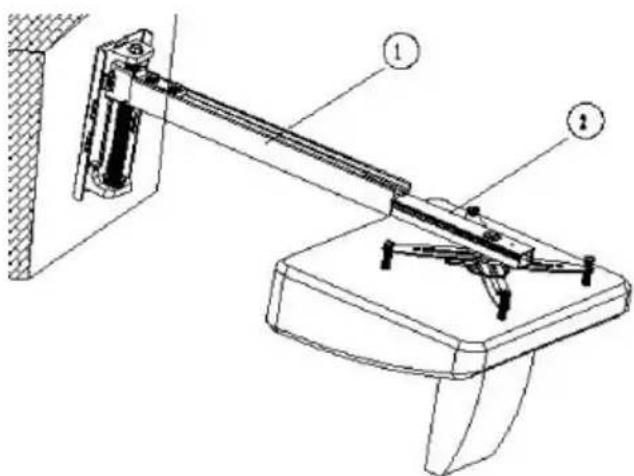

4. Nehmen Sie nun die vormontierten Teile und schieben Sie Abschnitt 2 des Arms in Abschnitt 1, wie unten gezeigt.

Wenn die Bildwand/das Whiteboard sehr klein ist (z. B. 57" Bilddiagonale), müssen Sie Abschnitt 2 mit dem Projektor-Ende voran einführen, sodass der Projektor von der Wand wegzeigt, und ihn dann um 180° drehen.

1. Armabschnitt 1

2. Armabschnitt 2

3. Schließen Sie das Netzkabel am Projektor an und schalten Sie ihn ein. Befolgen Sie zur Einstellung des Projektors die folgenden Schritte:

4. Wählen Sie die Armlänge so, dass das projizierte Bild die BREITE der Bildwand vollständig ausfüllt (die Höhe wird in einem späteren Arbeitsschritt angepasst) und stellen Sie sicher, dass sich die Linse des Projektors exakt in der Mitte der Bildwand befindet.

Beachten Sie, dass nach der Einstellung für Bildwände/Whiteboards mit einer Bilddiagonalen von weniger als 77" oder einer Breite von weniger als 150 cm Abschnitt 1 über das Ende des Projektors hervorstehen und eine Kürzung erforderlich machen kann. Gehen Sie in diesem Fall wie folgt vor:

1. Markieren Sie den überstehenden Teil von Abschnitt 1.
2. Trennen Sie die Einheit aus Projektor und Abschnitt 2 von Abschnitt 1.
3. Kürzen Sie Abschnitt 1 am dem Projektor zugewandten Ende mit einer Metallsäge.

Befestigen Sie Abschnitt 2 mithilfe der Stift-Inbus-Feststellschrauben an der entsprechenden Position auf der Oberseite von Abschnitt 1.

1. Verwenden Sie eine Wasserwaage und die Einstell-Hohlschrauben am Ende jedes Beins der Spinnenhalterung, um den Projektor waagrecht auszurichten.

2. Drehen Sie an der Wandplatteneinstellschraube (siehe unten), um das Armstück auf die gewünschte Höhe zu bringen. Wenn die Bildwand nicht absolut eben bzw. lotrecht zur Projektorlinse ist, ist es möglich, dass sich das projizierte Bild nicht vollständig mit der Bildwandfläche deckt. Nehmen Sie in diesem Fall ggf. kleinere Korrekturen mithilfe der Spinnenhalterungs-Einstellschrauben vor. Größere Korrekturen haben einen Verlust der Bildqualität zur Folge.

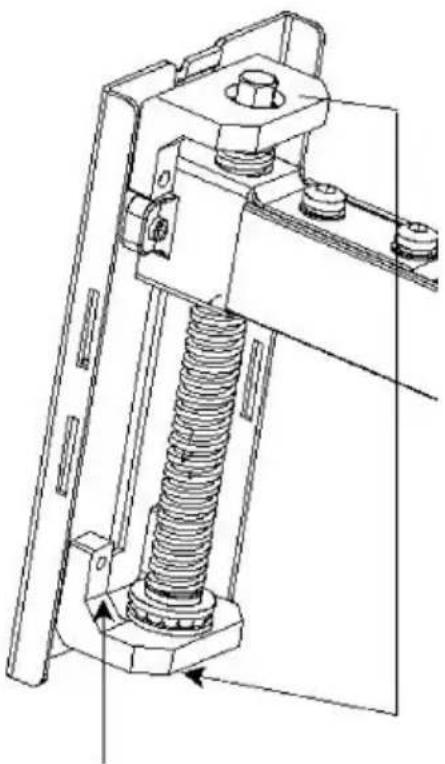

1. Auf/ab-Einstellschraube (von der Ober- oder Unterseite der Wandplatte aus zugänglich)

Fixieren Sie nach Abschluss der Einstellungen die Stift-Inbusschrauben, die den Arm in der Wandplatte halten.

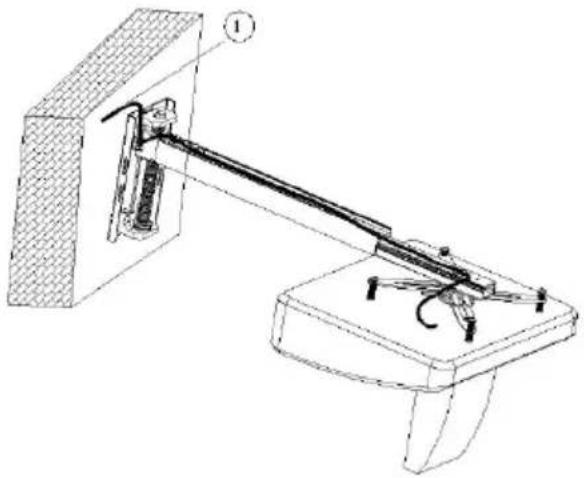

1. Führen Sie die Netz- und Eingangskabel entsprechend der Abbildung und setzen Sie die Abdeckungen auf:

1. Kabelführung ober- und unterhalb der Wandplatte

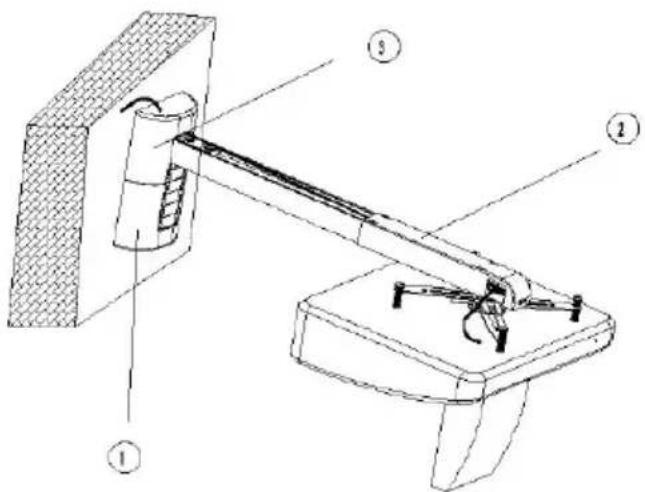

1. Wandplattenabdeckung
2. Armabdeckung
3. Wandplatteneinsätze (zur Abdeckung des Armeinstellungslochs an der Wandabdeckung)

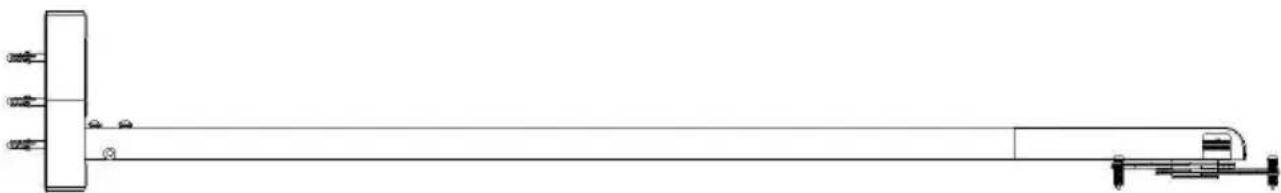

ALTERNATIVE VERLÄNGERUNGSARMHALTERUNG

Das TM-UST kann für Ultra-Nah-Projektoren um bis zu 1,5 m verlängert werden. Hierfür muss Abschnitt 1 mit dem Verlängerungsarm und dieser mit Abschnitt 2 verbunden werden. Um den Verlängerungsarm auf das gewünschte Maß zu kürzen, gehen Sie wie folgt vor:

Schalten Sie den Projektor ein. Schieben Sie Abschnitt 2 am a.

Verlängerungsarm auf und ab, bis das Bild mit der Breite der Bildwand/des Whiteboards übereinstimmt.

Markieren Sie den überstehenden Teil des Verlängerungsarms.b.

Schalten Sie den Projektor aus. Trennen Sie die Einheit aus Projektor und c. Abschnitt 2 vom Verlängerungsarm.

Kürzen Sie den Verlängerungsarm am dem Projektor zugewandten Ende d. mit einer Metallsäge.

Bringen Sie die Einheit aus Projektor und Abschnitt 2 wieder an und schließen Sie die Montage ab.

WARNHINWEIS: DIE MAXIMALE TRAGFÄHIGKEIT BEI VERWENDUNG DES VERLÄNGERUNGSARMS BETRÄGT 4.5KG. BRINGEN SIE DEN VERLÄNGERUNGSARM NICHT AN ABSCHNITT 1 AN, WENN ABSCHNITT 1 ZUVOR GEKÜRZT WURDE.

GARANTIE

Auf dieses Produkt wird eine 2-jährige Rückgabegarantie ab

Kaufdatum gewährt. Diese Garantie gilt nur für den ursprünglichen Käufer und kann nicht übertragen werden. Im Zweifelsfall wird dies anhand der Informationen entschieden, die dem für das jeweilige Land zuständigen

Vertragshändler am Verkaufsort vorliegen. Die Haftung des Herstellers und des von ihm bestimmten Serviceunternehmens beschränkt sich auf die Reparaturkosten und/oder den Ersatz des fehlerhaften Teils im Rahmen der Garantie; eine Ausnahme davon stellen Todesfälle und Körperverletzungen dar (EU-Richtlinie 85/374/EWG). Diese Garantie umfasst folgende Punkte:

• Abbrechen oder Nachgeben der Konstruktion,
  wodurch eine sichere Verwendung des Produkts innerhalb des empfohlenen Tragfähigkeitsbereichs nicht mehr möglich ist.
• Mangelhafte Verarbeitung, aufgrund derer das Produkt nicht montiert werden kann.
• Von außen erkennbare Roststellen, sofern diese innerhalb von 24 Stunden nach Kauf beanstandet werden.

Wenn Sie ein Problem mit dem Produkt feststellen, wenden Sie sich an den AV-Händler, bei dem Sie dieses Produkt gekauft haben. Der ursprüngliche Käufer ist für den Transport des Produkts zu dem vom Hersteller bestimmten Reparaturzentrum verantwortlich.

Wir bemühen uns, reparierte Geräte innerhalb von fünf Werktagen an den Kunden zurückzusenden. Sollte dies aufgrund gegebener Umstände nicht möglich sein, werden wir selbstverständlich versuchen, das Gerät dennoch so schnell wie möglich zurückzusenden. Diese Garantie gilt nicht für Produktmängel, die durch unsachgemäßen oder unachtsamen Gebrauch bzw. fehlerhafte Montage entstanden und beispielsweise auf Missachtung der Hinweise in dieser Bedienungsanleitung zurückzuführen sind.

Im Falle eines Funktionsmangels, der nicht von dieser Garantie abgedeckt wird, hat der Besitzer die Möglichkeit, das Produkt zum Standardpreis für Arbeits- und Ersatzteilkosten bei dem für die Reparatur zuständigen Unternehmen reparieren zu lassen.
