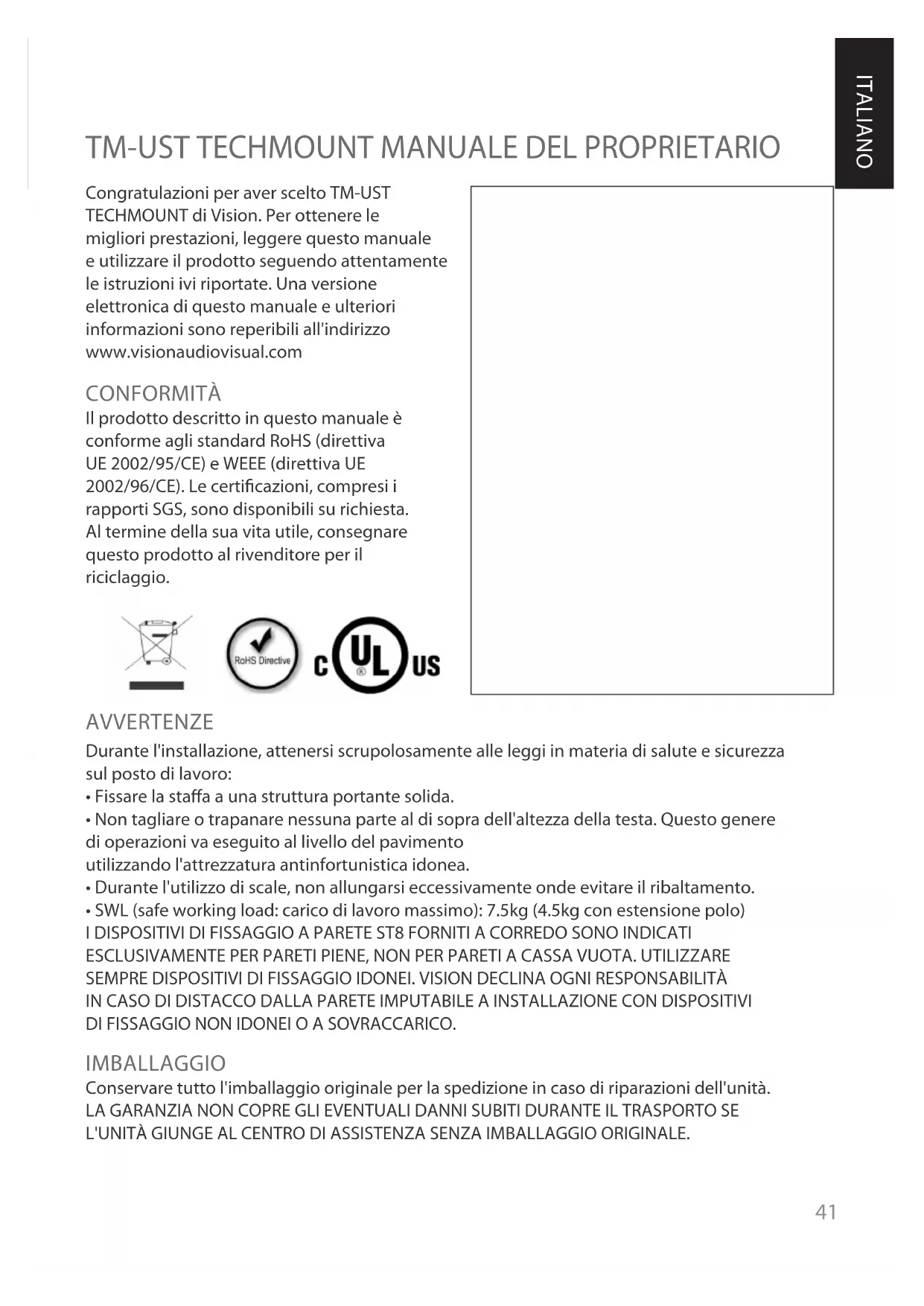

MANUALE UTENTE ТМUST TILT VISION

Congratulazioni per aver scelto TM-UST TECHMOUNT di Vision. Per ottenere le migliori prestazioni, leggere questo manuale e utilizzare il prodotto seguendo attentamente le istruzioni ivi riportate. Una versione elettronica di questo manuale e ulteriori informazioni sono reperibili all'indirizzo www.visionaudiovisual.com

CONFORMITÀ

Il prodotto descritto in questo manuale è conforme agli standard RoHS (direttiva UE 2002/95/CE) e WEEE (direttiva UE 2002/96/CE). Le certificazioni, compresi i rapporti SGS, sono disponibili su richiesta. Al termine della sua vita utile, consegnare questo prodotto al rivenditore per il riciclaggio.

AVVERTENZE

Durante l'installazione, attenersi scrupolosamente alle leggi in materia di salute e sicurezza sul posto di lavoro:

• Fissare la staffa a una struttura portante solida.
- Non tagliare o trapanare nessuna parte al di sopra dell'altezza della testa. Questo genere di operazioni va eseguito al livello del pavimento utilizzando l'attrezzatura antinfortunistica idonea.
- Durante l'utilizzo di scale, non allungarsi eccessivamente onde evitare il ribaltamento.
- SWL (safe working load: carico di lavoro massimo): 7.5kg (4.5kg con estensione polo) I DISPOSITIVI DI FISSAGGIO A PARETE ST8 FORNITI A CORREDO SONO INDICATI ESCLUSIVAMENTE PER PARETI PIENE, NON PER PARETI A CASSA VUOTA. UTILIZZARE SEMPRE DISPOSITIVI DI FISSAGGIO IDONEI. VISION DECLINA OGNI RESPONSABILITÀ IN CASO DI DISTACCO DALLA PARETE IMPUTABILE A INSTALLAZIONE CON DISPOSITIVI DI FISSAGGIO NON IDONEI O A SOVRACCARICO.

IMBALLAGGIO

Conservare tutto l'imballaggio originale per la spedizione in caso di riparazioni dell'unità. LA GARANZIA NON COPRE GLI EVENTUALI DANNI SUBITI DURANTE IL TRASPORTO SE L'UNITÀ GIUNGE AL CENTRO DI ASSISTENZA SENZA IMBALLAGGIO ORIGINALE.

CONTENUTO

1 x kit di montaggio per braccio a due elementi
1 x kit di montaggio per parete
1 x dispositivo di fissaggio universale a ragno
1 x chiave a brugola H50
4 x viti a taglio M2.5 di 43mm per Optoma e Acer
4 x viti M3 di 43mm
4 x viti M4 di 43mm
4 x viti M5 di 43mm
4 x viti M6 di 43mm
6 x dispositivi di fissaggio a soffitto ST8 di 50mm con tasselli per attacco a parete
1 x copertura per piastra a muro a due elementi
6 x inserti per piastra a muro
1 x copertura per il braccio

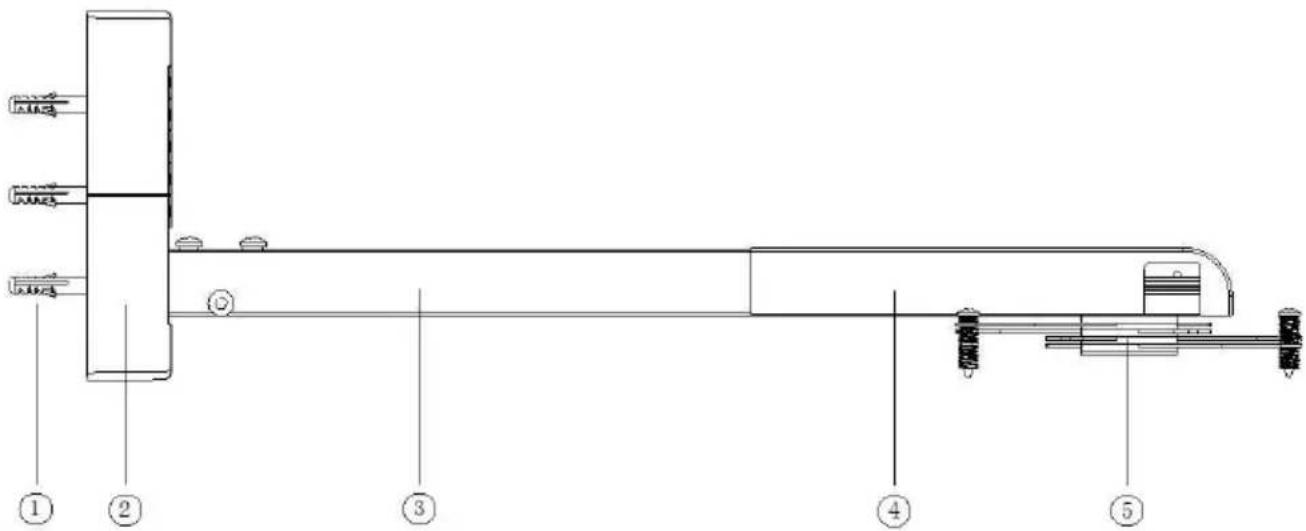

PARTI DELLA STAFFA

1. Bulloni
2. Piastra a muro
3. Parte della staffa – sezione 1
4. Parte della staffa – sezione 2
5. Dispositivo di fissaggio universale a ragno

ISTRUZIONI PER L'INSTALLAZIONE

1. Fissare la piastra a muro alla parete mediante sei dispositivi di fissaggio idonei. Una volta fissata la piastra a muro, sono disponibili 170mm per la regolazione dell'altezza, ma è comunque importante posizionarla con attenzione. Negli ambienti con soffitto basso, l'altezza a cui si può montare lo schermo/la lavagna bianca sarà limitata dall'altezza del soffitto, pertanto la staffa dovrà essere montata il più vicino possibile al soffitto. Quando il soffitto è alto, sistemare lo schermo/la lavagna bianca prima di stabilire dove posizionare il TM-UST.

La maggior parte delle lavagne bianche interattive, una volta sistemate, possono essere regolate lateralmente, mentre il TM-UST può essere ampiamente regolato in senso verticale. Leggere il manuale del proiettore per suggerimenti in merito.

Per la serie di proiettori ultra short throw Hitachi CP-A, la piastra a muro dovrebbe essere posta a 100mm a destra rispetto al centro della lavagna bianca/dello schermo guardando verso la parete. La tabella sottostante fornisce linee guida indicative sulla distanza che dovrebbe intercorrere tra la parte inferiore della piastra a muro e la parte superiore della superficie guardabile dello schermo per schermi e lavagne di dimensioni normali.

Schermo Diagonale S (policci) (mm) (mm)	Schermo Ampiezza	Staffa Distanza
57 1158 170
64 1300 190
77 1565 240
82 1666 290
94 1910 300
98 1991 320

Per il proiettore ultra short throw Sanyo PLC-XE50, la piastra a muro dovrebbe essere posta a 80mm a sinistra rispetto al centro della lavagna bianca/dello schermo guardando verso la parete. La tabella sottostante fornisce linee guida indicative sulla distanza che dovrebbe intercorrere tra la parte inferiore della piastra a muro e la parte superiore della superficie guardabile dello schermo per schermi e lavagne di dimensioni normali.

Schermo Diagonale S (policci) (mm) (mm)	Schermo Ampiezza	Staffa Distanza
77 1565 260
80 1626 270
82 1666 280
94 1910 320
98 1991 340

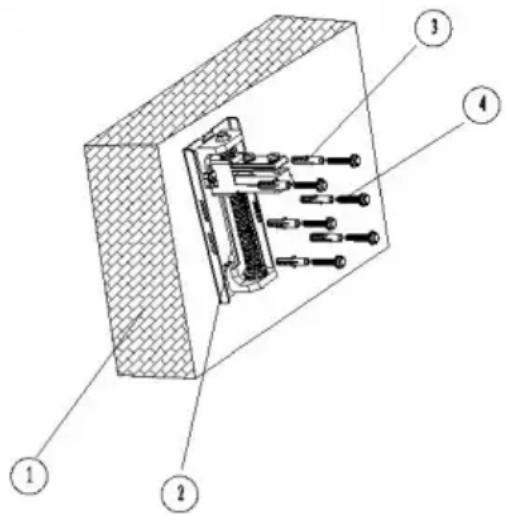

1. Parete
2. Piastra a muro
3. Tasselli
4. Bulloni ST8

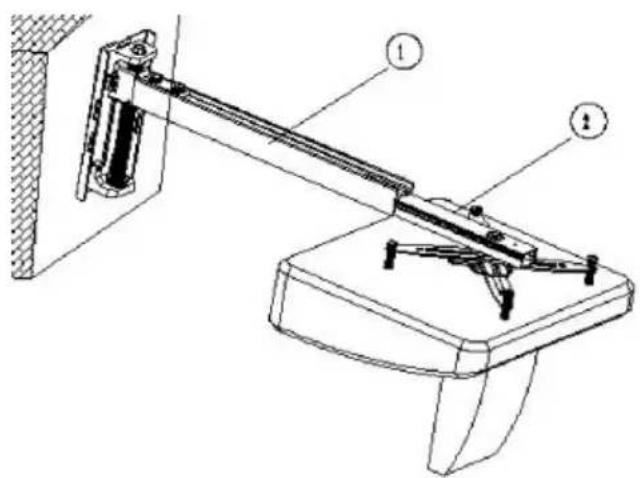

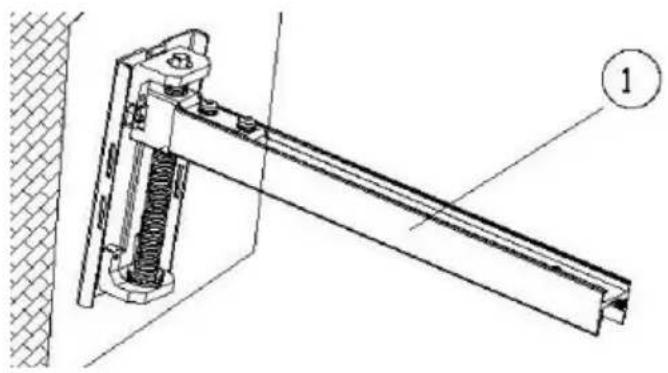

1. Montare la sezione 1 del braccio alla piastra a muro e fissarla saldamente con i quattro bulloni a brugola.

2. Sezione 1 del braccio

1. Montare il dispositivo di fissaggio universale a ragno al proiettore come mostrato, infilando le viti di 43mm fornite a corredo nella vite forata già posta su ogni "arto" del dispositivo a ragno. Per Hitachi utilizzare viti M6, per Sanyo viti M4. Sono fornite viti di altre dimensioni per diversi tipi di proiettori.

Adattare il dispositivo a ragno alla sezione 2 del braccio come mostrato:

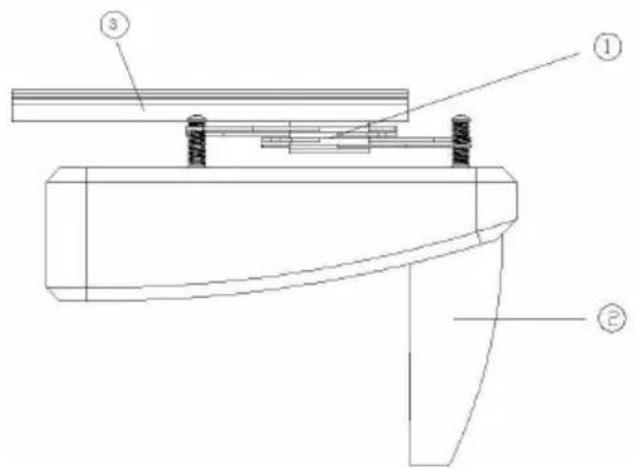

1. Dispositivo di fissaggio universale stile ragno
2. Proiettore

3. Sezione 2 della staffa

4. Prendere le parti montate sopra e far scorrere la sezione 2 del braccio nella sezione 1 come mostrato sotto.

Se lo schermo/la lavagna bianca è di dimensioni ridotte (p.es. 57" di diametro) sarà necessario collegare la sezione 2 al proiettore prima, in modo che il proiettore non guardi alla parete, quindi girare il proiettore di 180 gradi.

1. Sezione 1 della staffa

2. Sezione 2 della staffa

3. Collegare il proiettore alla corrente e accenderlo. Procedere come segue per impostare il proiettore:

4. Regolare la lunghezza del braccio in modo che l'immagine proiettata corrisponda all'AMPIZZZA dello schermo (per il momento trascurare l'altezza), assicurandosi che l'obiettivo del proiettore sia esattamente al centro dello schermo.

Notare che, una volta effettuata questa regolazione, in caso di schermi/lavagne inferiori a 77" (diametro) o a 1500mm (ampiezza), la sezione 1 potrebbe sporgere rispetto alla parte posteriore del proiettore e potrebbe, pertanto, dover essere accorciata. In questo caso, procedere nel seguente modo:

1. Segnare di quanto deve essere ridotta la lunghezza della sezione 1
2. Rimuovere il proiettore e la sezione 2 dalla sezione 1
3. Accorciare la sezione 1 con un seghetto per metalli

Fissare la sezione 2 sulla parte superiore della sezione 1 con i bulloni di bloccaggio a brugola.

1. Usare una livella a bolla d'aria e le viti forate poste sulla parte terminale di ogni "arto" del dispositivo a ragno per accertarsi che il proiettore sia dritto.
2. Girare il bullone di regolazione della piastra a muro (come mostrato sotto) per spostare il braccio verso l'alto e verso il basso secondo necessità. Se lo schermo non è perfettamente orizzontale e perpendicolare rispetto all'obiettivo del proiettore, l'immagine proiettata potrebbe non corrispondere completamente allo schermo. In tal caso, se necessario, regolare leggermente le viti di regolazione del dispositivo a ragno. Regolando in misura maggiore, l'immagine potrebbe risultare di scarsa qualità.

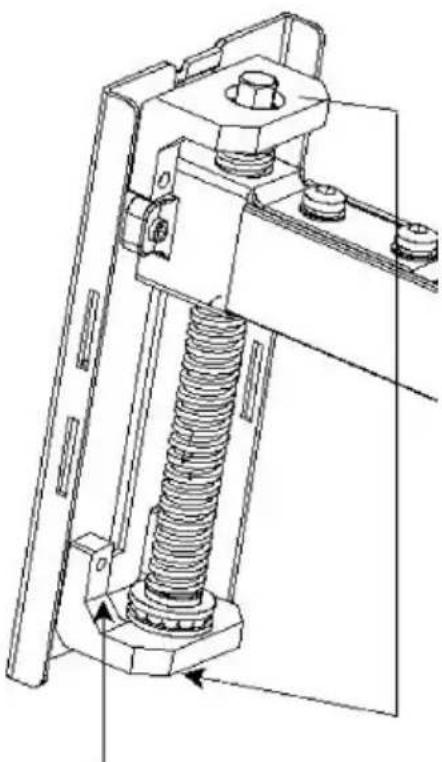

1. Bullone di regolazione verso l'alto e verso il basso (accessibile dalla parte superiore o inferiore della piastra a muro)

Una volta effettuate tutte le regolazioni, inserire i bulloni a brugola che fissano il braccio alla piastra a muro.

1. Far passare la corrente e inserire i cavi come mostrato; infine, sistemare le coperture al loro posto:

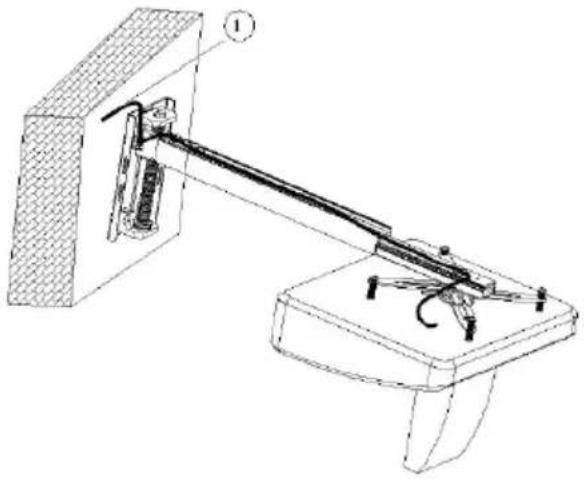

1. Cavo che passa dalla parte superiore e inferiore della piastra a muro

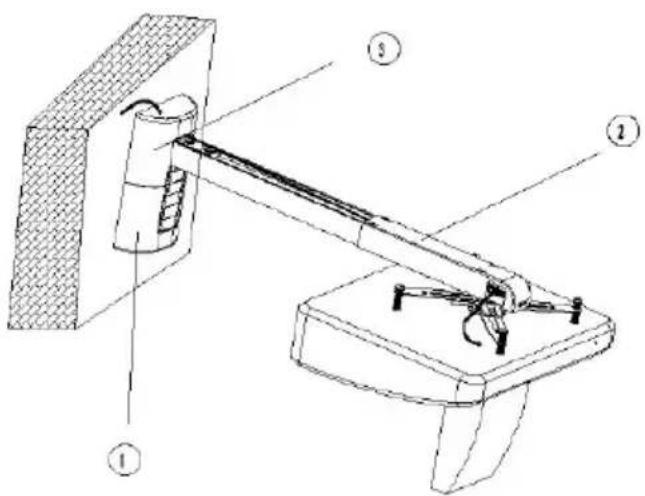

1. Copertura della piastra a muro
2. Copertura del braccio
3. Inserti della piastra a muro (per coprire l'apertura sulla copertura della parete per la regolazione del braccio)

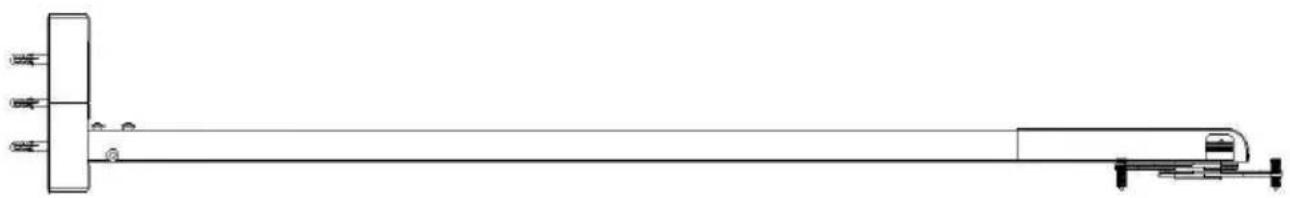

ASTA DI PROLUNGA ALTERNATIVA

Qualora siano in uso proiettori short throw, il TM-UST può essere allungato sino a 1,5m. Questo risultato si ottiene installando un'asta di prolunga alla sezione 1 e installando poi la sezione 2 all'asta di prolunga. Per ridurre la lunghezza dell'asta di prolunga, procedere nel seguente modo:

Accendere il proiettore. Far scorrere su e giù la sezione 2 lungo l'asta a. di prolunga finché l'immagine corrisponde all'ampiezza dello schermo/ della lavagna bianca.

Segnare di quanto deve essere ridotta la lunghezza dell'asta di b. prolunga.

Spegnere il proiettore. Rimuovere il proiettore e la sezione 2 dall'asta di c. prolunga.

Accorciare l'asta di prolunga con un seghetto per metalli.d.

Rimettere a posto il proiettore e la sezione 2 e terminare l'installazione.

ATTENZIONE: IL CARICO DI LAVORO MASSIMO CON L'ASTA DI PROLUNGA È PARI A 4.5KG. NON MONTARE L'ASTA DI PROLUNGA ALLA SEZIONE 1 SE QUESTA È STATA ACCORCIATA.

GARANZIA

Il presente prodotto è coperto da 2 anni di garanzia con formula "return to base" con decorrenza dalla data

di acquisto. Tale garanzia copre solo il primo acquirente e non è cedibile. Onde evitare qualsiasi dubbio, il primo acquirente è colui che risulta aver effettuato l'acquisto sulla base delle informazioni raccolte presso il punto vendita dal

distributore nazionale autorizzato. La responsabilità del produttore e della società fornitrice del servizio di assistenza tecnica autorizzata è limitata ai costi per la riparazione e/o sostituzione dell'unità difettosa in garanzia, salvo i casi di morte o lesione (UE 85/374/CEE). La garanzia copre l'utente nei seguenti casi:

• Saldature difettose tali da non consentire al prodotto di adempiere alla sua funzione in sicurezza nei limiti del SWL consigliato (safe working load: carico di lavoro massimo).
• Finiture scadenti tali da non consentire il montaggio del prodotto.
• Corrosione esterna se riscontrata entro 24 ore dall'acquisto.

Qualora il prodotto presenti problemi, contattare il rivenditore di audiovisivi presso cui è stato effettuato l'acquisto. Il primo acquirente è responsabile della spedizione del prodotto al centro di assistenza del produttore per la riparazione.

Verrà compiuto ogni sforzo per restituire le unità riparate entro 5 giorni lavorativi; qualora ciò non fosse possibile, la restituzione avverrà comunque nel più breve tempo possibile. La garanzia non copre il prodotto contro i guasti provocati da cattivo uso, uso improprio o installazione non corretta imputabile alla mancata conoscenza delle istruzioni descritte in questo manuale.

Qualora il guasto non sia coperto da garanzia, al possessore verrà offerta la possibilità di pagare la manodopera e i pezzi per la riparazione dell'unità alla tariffa standard richiesta dalla società fornitrice del servizio di assistenza tecnica.
