MANUALE UTENTE TMUST EXT VISION

Congratulations per aver scelto TM-UST TECHMOUNT di Vision. Per ottenere le migliorie prestazioni, leggere quello manuale e utilizzare il prodotto seguendo attendamente le istruzioni ivi riportate. Una versione elettronica di quello manuale e ulteriori informazioni sono reperibili all'indirizzo www.visionaudiovisual.com

CONFORMITA

Il prodotto descritto in quello manuale è conformeagli standard RoHS (direttiva UE 2002/95/CE) e WEEE (direttiva UE 2002/96/CE).Le certificazioni, compresi i rapporti SGS, sono disponibili su richiesta. Al termine della sua vita utile, consignare quello prodotto al rivenditore per il riciclaggio.

AVVERTENZE

Durante l'installazione, atteneri scrupolosamente alle leggi in materia di salute e sicurezza sulippo di lavoro:

• Fissare la staffa a una struttura portante solida.
• Non tagliare o trapanare nessuna parte al di sopra dell'altezza della testa. Questo gener di operazioni va eseguito al livello del pavimento utilizzato l'attrezzatura antinfortunistica idonea.
• Durante l'utilizzo di scale, non allungarsi eccessivamente onde evitare il ribaltamento.
• SWL (safe working load: carico di lavoro massimo): 7.5kg (4.5kg con estensione polo) I DISPOSITIVI DI FISSAGGIO A PARETE ST8 FORNITI A CORREDO SONO INDICATI ESCLUSIVAMENTE PER PARETI PIENE, NON PER PARETI A CASSA VUOTA. UTILIZZARE SEMPRE DISPOSITIVI DI FISSAGGIO IDONEI. VISION DECLINA OGNI RESPONSABILITA IN CASO DI DISTACCO DALLA PARETE IMPUTABLE A INSTALLAZIONE CON DISPOSITIVI DI FISSAGGIO NON IDONEI O A SOVRACCARICO.

IMBALLAGGIO

Conservare tutto l'imballaggio originale per la spedizione in caso di riparazioni dell'unità. LA GARANZIA NON COPRE GLI EVENTUALI DANNI SUBITI DURANTE IL TRASPORTO SE L'UNITA GIUNGE AL CENTRO DI ASSISTENZA SENZA IMBALLAGGIO ORIGINALE.

CONTENUTO

1 x kit di montaggio per braccio a due elementi
1 x kit di montaggio per parete
1 x dispositivo di fissaggio universale a ragno
1 x chiave a brugola H50
4 x viti a taglio M2.5 di 43mm per Optoma e Acer
4x viti M3 di 43mm
4x viti M4 di 43mm
4x viti M5 di 43mm
4x viti M6 di 43mm
6 x dispositivi di fissaggio a soffitto ST8 di 50mm con tasselli per attacco a parete
1 x copertura per piastra a muro a due elementi
6 x inserti per piastra a muro
1 x copertura per il braccio

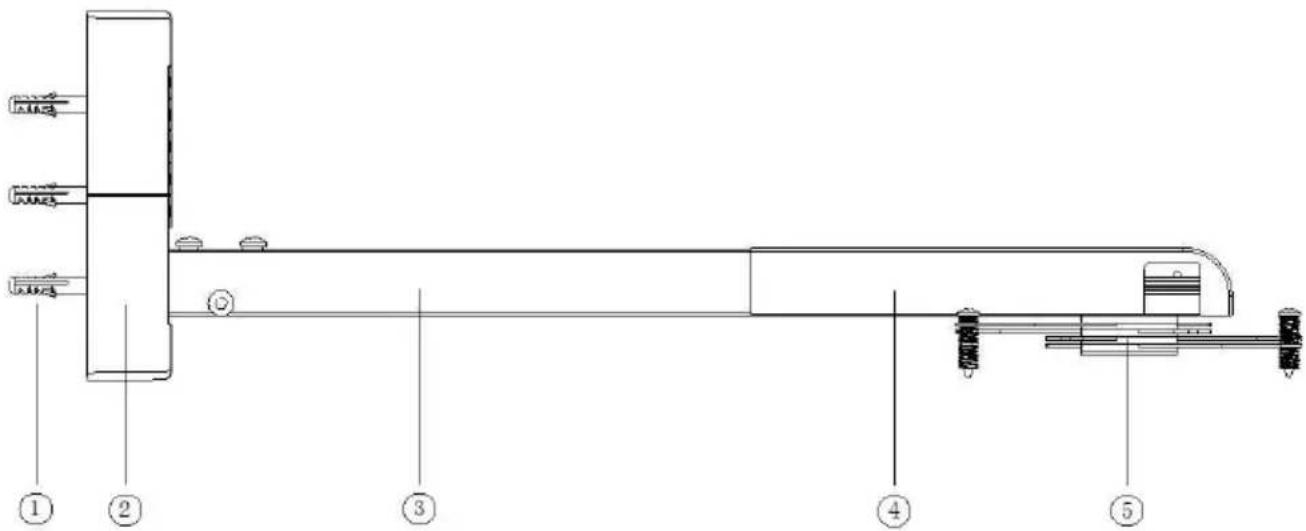

PARTI DELLA STAFFA

1. Bulloni
2. Piastra a muro
3. Parte della staffa - sezione 1
4. Parte della staffa - sezione 2
5. Dispositivo di fissaggio universale a ragno

ISTRUZIONI PER L'INSTALLAZIONE

1. Fissare la piastra a muro alla parete mediante sei dispositivi di fissaggio idonei. Una volta fissata la piastra a muro, sono disponibili 170mm per la regolazione dell'altezza, ma è comunque importante posizionarla con attenzione. Negli ambienti con soffitto basso, l'altezza a cui si può montare lo schermo/la lavagna bianca sare LIMITEData dall'altezza del soffitto, pertanto la staffa dovrà essere montata il più vicino possibile al soffitto. Quando il soffitto è alto, sistemare lo schermo/la lavagna bianca prima di stabilire dove posizionale are tM-UST.

La maggior parte delle lavagne bianche interattive, una volta sistmate, possono essere regolare lateralmente, quando il TM-UST può ampiamente regolato in senso verticale. Leggere il manuale del proietto per suggerimenti in merito.

Per la série di proiettori ultra short throw Hitachi CP-A, la piastra a muro dovrebbe essere posta a 100mm a destra rispetto al centro della lavagna bianca/dello schermo guardando verso la parete. La tabella sottostante fornisce linee guida indicative sulla distanza che dovrebbe intercorrere tra la parte inferiore della piastra a muro e la parte superiore della superficie guardabile dello schermo per schermi e lavagne di dimensioni normali.

Schemo Diagonale S (policci) (mm) (mm)	Chermo Ampiezza	Staffa Distanza
57 1158 170
64 1300 190
77 1565 240
82 1666 290
94 1910 300
98 1991 320

Per il proiettre ultra short throw Sanyo PLC-XE50, la piastra a muro dovrebbe essere posta a 80mm a sinistra rispetto al centro della lavagna bianca/dello schermo guardando verso la parete. La tabella sottostante fornisce linee guida indicative sulla distanza che dovrebbe intercorrere tra la parte inferiore della piastra a muro e la parte superiore della superficie guardabile dello schermo per schermi e lavagne di dimensioni normali.

Schemo Diagonale S (policci) (mm) (mm)	schemo Ampiezza	Staffa Distanza
77 1565 260
80 1626 270
82 1666 280
94 1910 320
98 1991 340

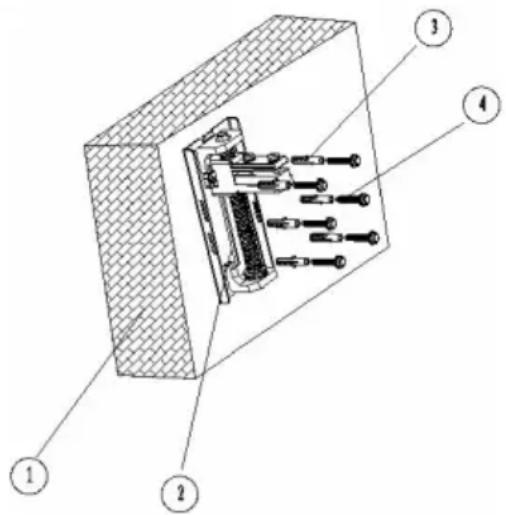

1. Parete
2. Piastra a muro
3. Tasselli
4. Bulloni ST8

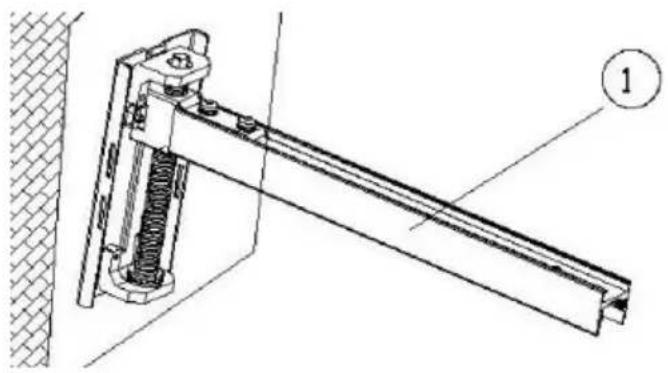

1. Montare la sezione 1 del braccio alla piastra a muro e fissarla saldamente con i quattro bulloni a brugola.

2. Sezione 1 del braccio

1. Montare il disposativo di fissaggio universale a ragno al proiettre come migliorato, inflando le viti di 43mm fornite a corredo nella vite forata più posta su agli "arto" del disposativo a ragno. Per Hitachi utilizzare viti M6, per Sanyo viti M4. Sono fornite viti di altre dimensioni per diversi tipi di proiettori.

Adattare il dispositorio a ragno alla sezione 2 del braccio come migliorato:

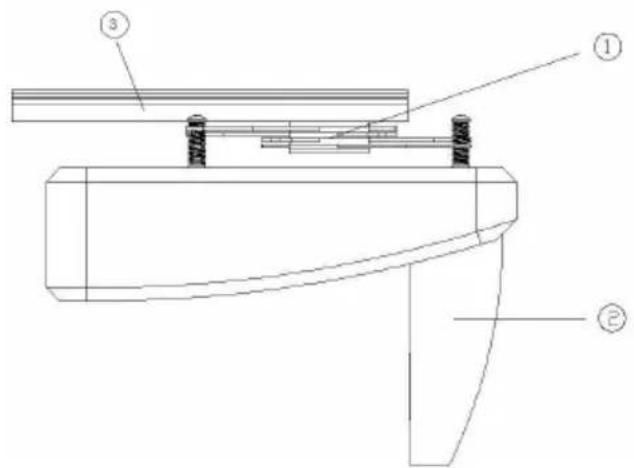

1. Dispositivo di fissaggio universale stileragno
   2.Proiettore

2. Sezione 2 della staffa

3. Prendere le parti montate sopra e far scorrere la sezione 2 del braccio nella sezione 1 come molto fatto.

Se lo schermo/la lavagna bianca è di dimensioni ridotte (p.es. 57" di diametro) sare necessario collegare la sezione 2 al proiettre prima, in modo che il proiettre non guardi alla parete, quindi girare il proiettre di 180 gradi.

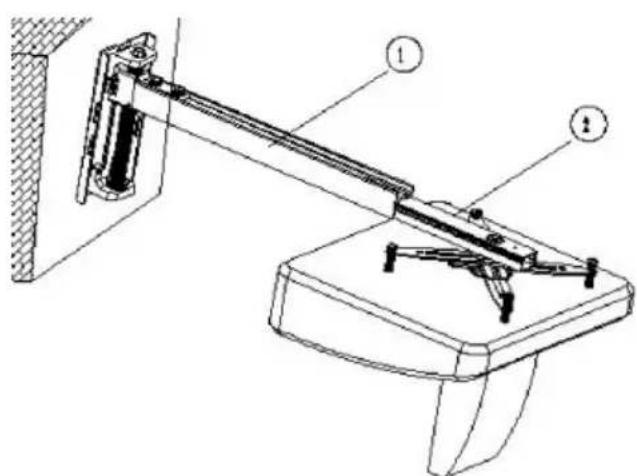

1. Sezione 1 della staffa

2. Sezione 2 della staffa

3. Collegare il proiettre alla corrente e accenderlo. Procedere come segue per impostare il proiettre:

4. Regolare la lunghezza del braccio in modo che l'imagine proiettata corrisponda all'AMPIEZZA dello schermo (per il momento trascurare l'altezza), assicurandosi che l'obiettivo del proietto sua esattamente al centro dello schermo.

Notare che, una volta effettuata questa regolazione, in caso di schermi/lavagne inferiori a 77" (diametro) o a 1500mm (ampiezza), la sezione 1 potrebbe sporgere rispetto alla parte posteriore del proietto e potrebbe, pertanto, dover essere accoriata. In quello caso, procedere nel seguito modo:

1. Segnare di quanto deve essere ridotta la lunghezza della sezione 1
2. Rimuovere il proietto e la sezione 2 alla sezione 1
3. Accorciare la sezione 1 con un seghetto per metalli

Fissare la sezione 2 sulla parte superiore della sezione 1 con i bulloni di bloccaggio a brugola.

1. Usare una livella a bolla d'aria e le viti forate poste sulla parte terminale di agli "arto" del dispositivo a ragno per accertarsi che il proiettre sa dritto.
2. Girare il bullone di regolazione della piatra a muro (come molto fatto) per spostare il braccio verso l'alto e verso il basso secondo necessità. Se lo schermo non è perfettamente orizzontale e perdicolare rispetto all'obiettivo del proiettre, l'immagine proiettata potrebbe non corrispondere completamente allo schermo. In tal caso, se necessario, regolare leggermente le viti di regolazione del dispositivo a ragno. Regolando in misura maggiore, l'immagine potrebbe risultare di scarsa qualità.

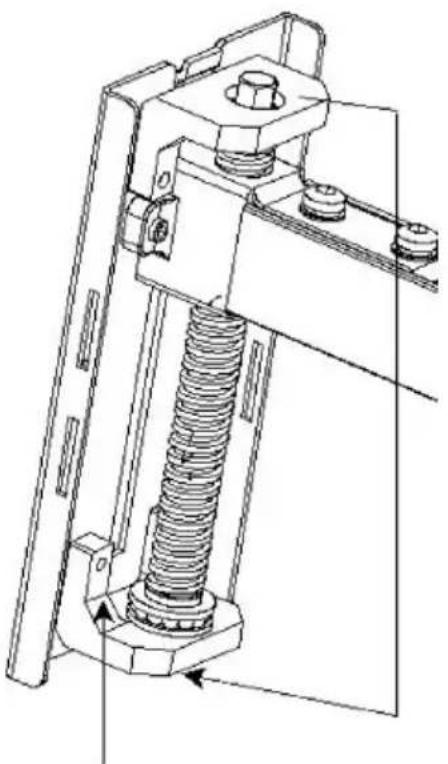

1. Bullone di regolazione verso l'alto e verso il basso (accessible alla parte superiore o inferiore della piastra a muro)

Una volta effettuate tutte le regolazioni, insere i bulloni a brugola che fissano il braccio alla piastra a muro.

1. Far passare la corrente e insertire i cavi come molto; infine, sistemare le copertura al loroippo:

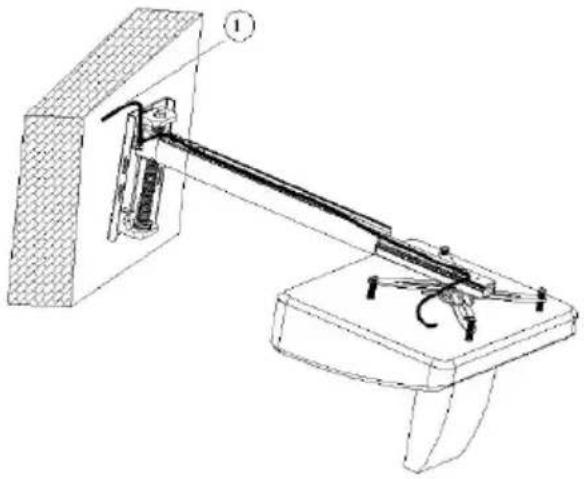

1. Cavo che passa alla parte superiore e inferiore della piastra a muro

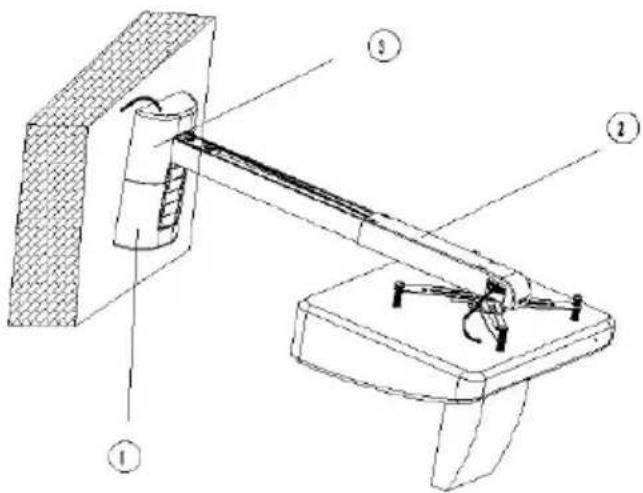

1. Copertura della piastra a muro
2. Copertura del braccio
3. Inserti della piastra a muro (per copire l'apertura sulla copertura dellapane per la regolazione del braccio)

ASTA DI PROLUNGA ALTERNativa

Qualora siano in uso proiettori short throw, il TM-UST può essere allungato sino a 1,5m. Questo risultato si ottiene installando un'asta di prolunga alla sezione 1 e installando poi la sezione 2 all'asta di prolunga. Per ridurre la lunghezza dell'asta di prolunga, procedere nel seguente modo:

Accendere il proietto. Far scorrere su e giù la sezione 2 lungo l'asta a. di prolunga finché l'imagine corrisponde all'ampiezza dello schermo/ della lavagna bianca.

Segnare di甚么 deve essere ridotta la lunghezza dell'asta di b. prolunga.

Specnere il proiettre. Rimuovere il proiettre e la sezione 2 dall'asta di c. prolunga.

Accorciare l'asta di prolunga con un seghetto per metalli.d.

Rimettere aippo il proietto e la sezione 2 e terminare l'installazione.

ATTENZIONE: IL CARICO DI LAVORO MASSIMO CON L'ASTA DI PROLUNGA è PARI A 4.5KG. NON MONTARE L'ASTA DI PROLUNGA ALLA SEZZIONE 1 SE QUESTA è STATA ACCORCIATA.

GARANZIA

Il presente prodotto è coperto da 2 anni di garanzia con formula "return to base" con decorrenza alla data

di acquisito. Tale garanzia copre solo il primo acquirente e non è cedibile. Onde evitare qualsiasi dubbio, il primo acquirente è colui che risulta aver effettuato l'acquisto sulla base delle informazioni raccolte presso il punto vendita dal

distributore nazionale autorizzato. La responsabilità del produttore e della società fornitrice del servizio di assistenza tecnica autorizzata è limitata aiosti per la riparazione e/o sostituzione dell'unità difettosa in garanzia, salvo i casi di morte o leSIONe (UE 85/374/CEE). La garanzia copre l'utente nei seguenti casi:

• Saldature difettose tali da non consentire al prodotto di adempiere alla sua funzione in sicurezza nei limiti del SWL consigliato (safe working load: carico di lavoro massimo).
• Finiture scadenti tali da non consentire il montaggio del prodotto.
  Corrosione esterna se riscontrata entro 24 ore dall'acquisto.

Qualora il prodotto presenti problemi, contattare il rivenditore di audiovisivi presso cui è stato effettuato l'acquisto. Il primo acquirente è responsabile della spedizione del prodotto al centro di assistenza del produttore per la riparazione.

Verrà compiutogni sforzo per restituire le unità riparate entro 5 giorni lavorativi; qualora ciò non fosse possibile, la restituzione avverà comunque nel più breve tempo possibile. La garanzia non copre il prodotto contro i guasti provocati da cattivo uso, uso improprio o installmente non corretta imputabile alla mancata conoscenza delle istruzioni descripte in quello manuale.

Qualora il guasto non sia coperto da garanzia, al possessore verrà offerta la possibilità di pagare la manodopera e i pezzi per la riparazione dell'unità alla tariffa standard richiesta alla società fornitrice del servizio di assistenza tecnica.
