GEBRUIKSAANWIJZING TH4655 TOPCOM

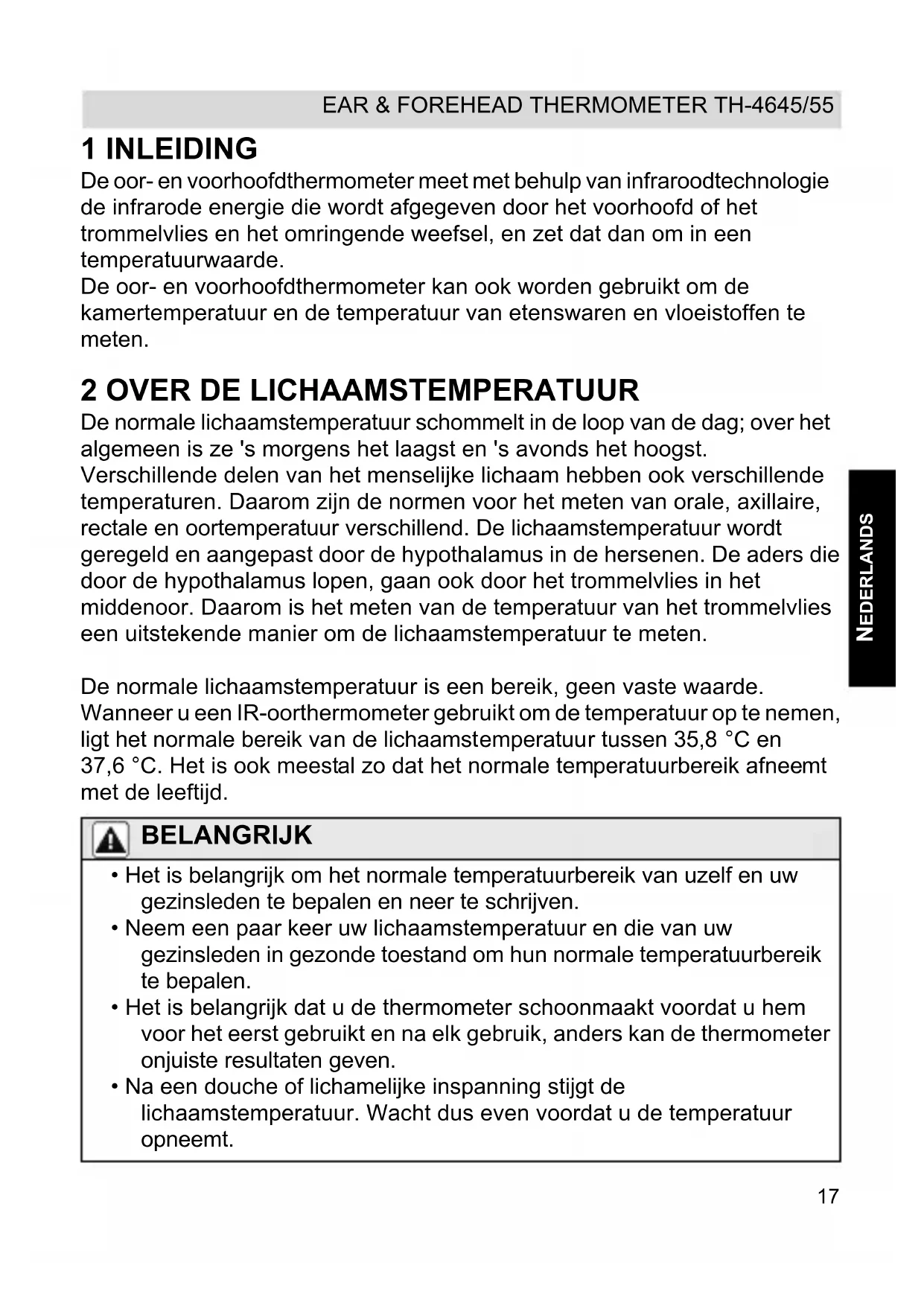

NL De in deze handleiding beschreiben möglichkheden worden gepubliceerd onder voorbehoud van wijzigingen.

De oor- en Voorhoofdthermometer meet met behulp van infraroodtechnologie de infrarode energia die worden afgegeben door het voorhoofd of het trommelvies en het omringende weefsel, enzet dat dan om in een temperatuurwaarde.

De oor- en voorhoofdthermometer kan ook worden gebruikt om de kamertemperatuur en de temperatuur van etenswaren en vloeistoffen te meten.

2 OVER DE LICHAAMSTEMPERATUUR

De normale lichaamstemperatuur schommelt in de loop van de dag; over het algemeen is ze 's morgens het laagst en 's avonds het hoogst.

Verschillende delen van het menselijkke lichaam hebben ook verschillende temperaturen. Daaromঃ de normen voor het meten van orale, axillaire, rectale en oortemperatuur verschillend. De lichaamstemperatuur worden geregeld en aangepast door de hypothalamus in de hersenen. De aders die door de hypothalamus lopen, gaan ook door het trommelvlies in het middenoor. Daarom is het meten van de temperatuur van het trommelvies een uitstekende manier om de lichaamstemperatuur te meten.

De normale lichaamstemperatuur is een bereik, geen vaste waarde.

Wanneer u een IR-oorthermometer gebruikt om de temperatuur op te nemen, ligt het normale bereik van de lichaamstemperatuurussen 35,8 ^ C en 37,6 ^ C . Het is ook meestal zo dat het normale temperatuurbereik afneemt met de leeftijd.

BELANGRIJK

• Het is belangrijk om het normale temperatuurbereik van uzelf en uw gezinsleden te bepalen en neer te schrijven.
• Neem een paar keer uw lichaamstemperatuur en die van uw gezinsleden in gezonde toestand om hun normale temperatuurbereik te bepalen.
• Het is belangrijk dat u de thermometer schoonmaakt voordat u hem voor het eerst gebruikt en na elk gebruik, anders kan de thermometer onjuiste resultaten geben.
• Na een douche of lichamelijke inpansing stijgt de lichaamstemperatuur. Wacht dus even voordat u de temperatuur opneemt.

3 VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING

• Lees de onderstaande informatatie over veriligheid en een correct gebruik zorgvuldig door. Leer alle functies van het toestel kennen. Bewaar deze instructies zorgvuldig en geef ze indien nodig door aan derden.
• Deze thermometer is uitsluitend bedoeld voor huishoudelijk gebruik. Het gebruik van deze thermometer kan een consult bij uw arts nicht verrangen.
• De meetlens is het gevoeligste onderdeel van de thermometer, nauwkeurige meetresultaten zijn enkel möglichk als de lens schoon en onbeschadigd is.
• Raak de infraroodsensor Niet aan en blaas er nicht op.
• Na activiteiten buitenshuis moet u wachten met meten tot het oor waar op temperatuur is, zodate u geen te lage uitslag verkrijgt.
• Na een douche of lichamelijke inpansing stijgt de lichaamstemperatuur. Wacht dus even voordat u de temperatuur opneemt.
• Laat de thermometer op deplaats van de meting gedurende 30 minutes op kamertemperatuur komen voor een juiste meting.
• Oorsmeer of oorstoppen beinvloeden de nauwkeurigheid van de thermometer.
• Het is nicht aanbevolen het product te gebruiken bij Personen die aan een ooraandoening lijden, waaronder otitis externa en lymfangitis. De aandoening kan hierdoor verergeren.
• Gebruik het product Niet in een ooropening die nog nat is na zwemmen of baden. Anders kunt u de ooropening beschadigen.

GEVAAR

• De thermometer bevat keine onderdelen (batterij, batterijdeksel) die door keine kinderen können worden ingeslikt. Laat de thermometer waarom nicht in de handen van kinderen verwijl u niet in de buurt bent.

• Een temperatuur hoger dan 38^ C betekent dat de patient might koorts heeft. Raadpleeg uw arts. Aanhoudende koorts, vooral bij kinderen,要去 door een arts worden behandeld. Bel onmiddelijk een arts.

• Houd het toestel buiten het bereik van kinderen. Ruwe metingen door kinderen bij zichzelf hunnen hetoor beschadigen. Als per ongeluk een batterij worden ingeslikt, raadpleeg dan onmiddelijk een arts.
• Staak het gebruik van het product als er pijn opttreedt. Anders kunt u de ooropening beschadigen.
• Werp batterijen nicht in het vuur. Batterijen können ontploffen in vuur.

4 TOETSEN

Zie flap van het Voorblad.

1. START-toets
2. LCD-display
3. Temperatuur-LED

4. infraroodsensor thermometer

5. Voorhoofdlens

6. OK-toets
7. INSTEL-toets (SET)
8. Batterijvak (1 x CR2032)

5 DISPLAY

A. Pictogram batterij bijna leeg
B. Jaar
C. Datum
D. Temperatuur
E. Pictogram meetmodus

F. Pictogram voedseltemperatuurmodus
G. Pictogram voorhoofdmodus
H. Pictogram oormodus

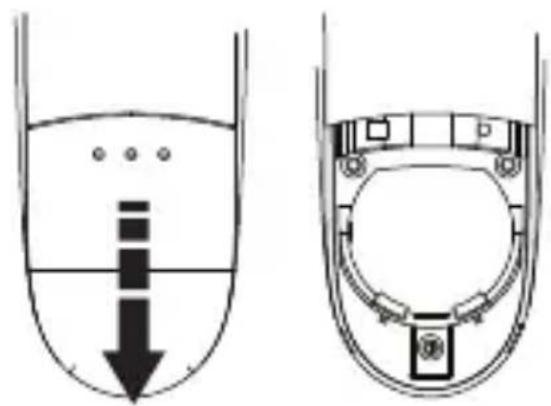

6 BATTERIJ PLAATSEN

1. Verwijder het batterijdeksel

1. Als de batterij al geplaatst is. Verwijder de isolatiestrip.
2. Als de batterij nog Niet in het batterijvak zit,plaatst u een CR2032 - 3 V - lithiumbatterij met de positieve pool (+) maar boven.
3. Plaats het deksel weeop het batterijvak.

BELANGRIJK

Vervang de batterij wanner A verschijnt.

• Haal de batterij uit het batterijvak als u het toestel langerearend nicht gebruikt.
• De batterijen dienen op een milieuvriendelijk manier en volgens de lokaal geldende voorschriften afgevoerd te worden.

7 LICHAAMSTEMPERATUUR

BELANGRIJK

• Onder de volgende omstandigheden raden we aan om de temperatuur drie keer te nemen.
• Baby's in de eerste drie levensmaanden.
• Kinderen onder drieJAar die liJden aan een ziekte zoals een aangetast immuunsystem, voor wie de aan- of afwezigheid van koorts van kritiek belang is.
• Wanneer u de thermometer net begint te gebruiken, tot u vertrouwd bent met de techniek en consequentere waarden verkrijgt.
  Reinig het lensdeksel om zeker te zijn van een nauwkeurige meting.
• Wacht circa 30 seconden voordat u de temperatuur neemt bijdezelfde persoon, om overmatige afkoeling van de huid tevoorkomen.
• Net als bij elk ander type thermometer können lichte afwijkingen in de temperatuur (+/- 0,2 - 0,3 °C) voorkomen bij opeenvolgende metingen.
• Als de temperatuurwaarden verschillen, gebruik dan de hoogste waarde.

7.1 OORTEMPERATUUR

Trek de voorhoofdlens 5 van het toestel af.
- Druk op de START-toets ① om de thermometer in te schakelen. Op de display verschijnen alle symbolen.

Alvorens de lens in het oort te steken:

Voor kinderen < 1 aar: Trek het oor maar beneden enaar achteren.

Voor kinderen >1 aar en volwassenen: Trek hetooraarbovenenaarachteren.

• Houd hetoor vast en steek de lens zo ver in de gehoorgang dat deze geheel worden afgesloten.
• Druk eenmaal op de START-toets 1. U hoog een korte pieptoon. Het oormoduspictogram G verschijnt.
• Wanner u een dubbele pieptoon hoort, is de meting voltooid.
• Neem de thermometer uit de gohoorgang.
• De uitslag worden weergegeven.

7.2 VOORHOOFTEMPERATUUR

• Breng de voorhoofdlens aan 5.
• Plaats de lens zachtjes midden op het voorhoofd.
• Druk eenmaal op de START-toets 1. U hoog teen korte pieptoon. Het voorhoofdmoduspictogram F verschijnt.
• Wanner u een dubbele pieptoon hoort, is de meting voltooid.
• De uitslag worden weergegeven.

Na voltooiing van de meting gaat het toestel na 30 seconden automatisch terug maar deijdmodus.

3 minuten nadat de tijdmodus is geactiveerd, worden de display automatisch vollediguitgeschakeld.

7.3 TEMPERATUUR-LED

Wanner het meetresultaat verschijnt, gaat de betreffende LED 3 branden.

Groen lampje - 35,6 °C tot 37,2 °C (96 °F tot 99 °F)
Oranje lampje - 37,3 ^ C tot 37,5 ^ C (99,1 ^ F tot 99,5 ^ F )
- Rood lampje - 37,6 °C tot 42,9 °C (99,6 °F tot 109,3 °F)

7.4 GEHEUGEN

Het resultaat van elke meting worden automatisch in het geheugen opgeslagen. Als het geheugen vol is (30 metingen), worden het oudste meetresultaat verwijderd.

Het geheugen oproepen:

• Druk op de START-toets om de thermometer in te schakelen.
• Druk herhaaldelijk op de INSTEL-toets (SET) om het geheugen te doorlopen. Elk resultaat worden weergegeven met datum en volgnummer.

7.5 FOUTMELDINGEN OP DE DISPLAY

‘HI’ De gemeten temperatuur is >42,9^ / 109,3^.

LO' De gemeten temperatuur is < 32,0^ / 89,6^

'ErrE' De omgevingstemperatuur ligt nicht binnen de bedrijfspecificaties.

'ErrU' Thermometer meet nicht na druk op 'Meten'.

'ErrH' Volg de stappen vermeld in de handleiding.

'ErrS' Tijdens de zelftest is een fout ontdekt. Verwijder de batterij gedurende 10 seconden en probeer opnieuw.

'ErrR' Sensorfout. Gebruik de thermometer nicht in een extreme omgeving.

'ErrL' Hardwareprobleem. Stuur het toestel terug maar het servicecentrum.

'ErrP' Batterij bijna leeg. Vervang de batterij.

Hardwareprobleem. Stuur het toestel terug maar het servicecentrum.

8 GEAVANCEERDE MODUS

8.1 TijdinstELLINGEN

Schakel de thermometer in door eenmaal op de START-toets ① te drukken. U hoog een korte pieptoon. De tijdmodus worden weergegeven.
- Houd de INSTEL-toets (SET) 7 ingedrukt. De cijfers van het uur knipperen.
- Druk herhaaldelijk op de INSTEL-toets (SET) om het cijfer te verhogen.
- Druk op de OK-toets om te bevestigen. De cijfers van de minuten knipperen.
- Herhaal de vorige stappen om de Minutes, hetaar, de maand en dedag in te stellen.
- Nadat de dag is ingesteld,.gaat het toestel maar de instelling van de slaapmodus.

8.2 SLAAPSTAND

Als de slaapmodus nicht is geactiveerd, staat de display continu AAN. De display geeft om beurten deijd en de kamertemperatuur aan.

Nadat het tijdstip en de datum় ingesteld, worden de instelling van de slaapmodus weergegeven:

Druk op de INSTEL-toets (SET) om te wisselen:tussen AAN en UIT.
Druk op de OK-toets om te bevestigen.

Schakel de thermometer in door eenmaal op de START-toets 1 te drukken. U hoort een korte pieptoon. De tijdmodus worden weergegeven.
- Druk gedurende 5 seconden tegelijkertijd op de START-toets 1 en de OK-toets 6 en LAST beide toetsen naden los.
- Eén pieptoon duidt aan dat u de temperatuur ingesteld hebt op ^ F
- Een dubbele pieptoon duidt aan dat u de temperatuur ingesteld hebto 0^

9 VOEDSEL- EN WATERTEMPERATUUR

De oor- en voorhoofdthermometer 301 kan nicht alleen worden gebruikt om de lichaamstemperatuur te meten, maar ook de voedseltemperatuur.

• Breng de voorhoofdlens aan

5.

• Druk gegelijkkertijd op de OK-toets 'VOEDSEL' (FOOD) verschijnt.

6 en de START-toets 1

• Richt de voorhoofdlens ⑤ naar het voedsel en houd de lens op 2 cm van het voedsel of de babyfles.

Raak het voedsel Niet aan met de Voorhoofdlens 5 !!!

Druk op de START-toets. 1
- Wanner e een dubbele pieptoon hoort, is de meting voltooid.
- De uitslag worden weergegeven.

Druk na de meting tegelijkertijd op de OK-toets 6 en de START-toets 1 om maar deijdmodus terug te keren.

10 KENMERKEN

Model

Temperatuursensortype

Temperatuurmeetbereik

Kamertemperatuur

Afleesnauwkeurigheid

Meetnauwkeurigheid

Bereik bedrijfsomgevingstemperatuur
Bereik bedrijfsomgevingsvochtigkeit
Bereik opslagomgevingstemperatuur
Bereik opslagomgevingsvochtigkeit

HV-T68

Infrarood

32 °C ~ 42,9 °C (89,6 °F ~ 109,3 °F)

5 °C ~ 59,9 °C (41 °F ~ 139,8 °F)

0,2 °C of 0,4 °F

35,5 °C ~ 42 °C - (+/- 0,2 °C)

32 °C tot 35,4 °C - (+/- 0,3 °C)

42,1 °C tot 42,9 °C - (+/- 0,3 °C)

95,9 °F ~ 107,6 °F - (+/- 0,4 °F)

89,6 °F ~ 95,8 °F - (+/- 0,5 °F)

107,7 °F ~ 109,3 °F - (+/- 0,5 °F)

Kamertemperatuur: +/- 1 °C

Voedseltemperatuur: +/-1°C

15 °C ~ 35 °C (59 °F ~ 95 °F)

30 ~ 80% RV

-10 °C ~ 55 °C (14,0 °F ~ 131,0 °F)

30 ~ 85% RV

Geheugen Batterijtype Automatische uitschakeling Gewicht Classificatie	Laatste 30 metingen 1 x CR2032 - DC 3V - Lithium 3 minutes nadat de LASTe toets in tijdmodus werk ingedrukt
	65 g (met batterij) • Type B • Klasse IIa • Toestel met interne voeding • I P X 0 • Niet geschikt voor gezruik in de nabijheid van ontvlambare anesthetische mengsels met lucht of zuurstof of lachgas. • Continu bedrijf met korte belastingscyclus

11 CE-MARKERING

De CE-markering op het toestel, de handleiding en de verpakking geeft aan dat het toestel voldoet aan de basiseisen van de medische richtlijn 93/42/EEG.

De verklaring van overeenstemming treft u aan op:

http://www.topcom.net/cedeclarations.asp

12 REINIGING

• Als u de lens gaat reinigen, houdt u de thermometer waar beneden zodate er geen vloeistof binnen kan dringen. Gebruik een in alcohol gedrenkt watje om het oppervlak van de lens zachtjes en zorgvuldig schoon te make. Laat de lens een uur drogen voor u de thermometer wee gebruikt.
• Reinig een verruilde infraroodsensor voorzichtig met een zachte, vochtige doek. Als u toiletpapier of een papieren zakdoek gezruikt, kan de infraroodsensor wordenbekrast, met onjuiste waarden als gevolg.

13 VERZORGING EN ONDERHOUD

• Bescherm de thermometer gegen schokken en trillingen en LAST hem nicht vallen.
• Laat geen vloeistof in de thermometer binnendringen.
• Haal de thermometer nicht uit elkaar, verander de constructie nicht en voer zich geen reparations uit.
• Houd de thermometer uit de buurt van kinderen.
• Reinig de hoofdeenheid van de thermometer met een zachte, droge doek.
• Gebruik geen benzeen, benzine, verdunner of enig ander reinigingsmiddel dat schuurmiddelen bevat.

14 HET PRODUCT AFVOEREN (MILIEU)

Na afloop van de levenscylus van het product mag u het Niet met het normale huishoudelijkke afval weggooien, maar moet u het� een inzamelpunt brengen voor recycling van elektrische en elektronische apparatuur. Dit worden aangeduid door het symbol op het product, in de handleiding en/of op de verpakking.

Sommige materialen waaruit het product is vervaardigd, können worden herzebruikt als u ze maar een inzamelpunt brengt. Door onderdelen of grondstoffen van gezruikte producten te herzebruiken, levert u een belangrijke bijdrage aan de bescherming van het milieu. Wend u tot deplaatselijke overheid voor meer informatie over de inzamelpunten bij u in de buurt.

Verwijder de batterijen voordat u het toestel maar een inzamelpunt brengt.

Voer de batterijen op een milieuvriendelijk manier af volgens de regels die gelden in uw land.

15 TOPCOM-GARANTIE

15.1 GARANTIEPERIODE

Op de Topcom-toestellen worden een garantie van 24 maanden verleend. De garantieperiode gaat in op de dag waarop het neue toestel worden gekocht. Er is geen garantie op standard- of oplaadbare batterijen (type AA/AAA). Kleine onderdelen of defecten die een verwaarloosbaar effect hebben op de werkung of waarde van het toestel worden nicht gedekt door de garantie.

De garantie moet worden aangetoond door overlegging van het originele aankoopbewijs of een kopie waarop de aankoopdatum en het toesteltype staan vermeld.

15.2 GARANTIEBEPERKINGEN

Schade of defecten die te wijten zijn aan onjuist gebruik of bediening en schade die te wijten is aan het gebruik van Niet-originele onderdelen of accessoires worden nicht gedekt door de garantie.

De garantie dekt geen schade die te wijten is aan externe factoren, zoals bliksem, water en brand, noch enige transportschade.

Er kan geen aanssprak worden gemaakt op de garantie als het serienummer op het toestel gewijzigd, verwijderd of onleesbaar gemaakt is.

Garantieclaims zich ongeldig indien het toestel hersteld, gewijzigd of aangepast werk door de koper.
