MANUALE UTENTE TH4655 TOPCOM

IT Le caratteristiche descripte nel presente manuale vengono pubblicate con riserva di modifica.

"ErrP" Lavt batterinivå. Skift batteriene.

Maskinvareproblem. Lever apparatet til et servicesenter.

8 AVANSERT MODUS

8.1 STILLE KLOKKEN

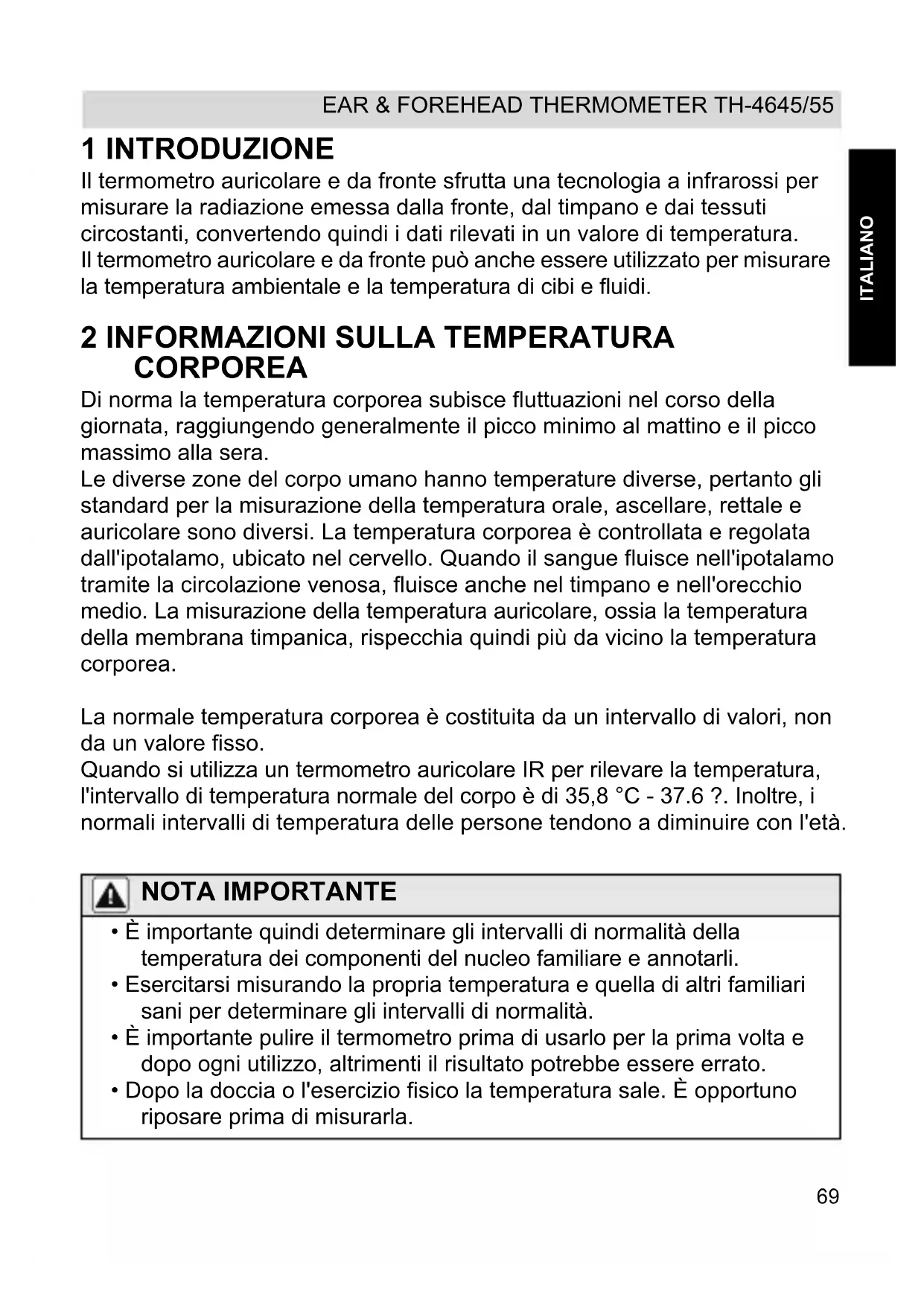

Il termometro auricolare e da fronte sfrutta una Tecnologia a infrarossi per misurare la radiazione emessa alla fronte, dal timpano e dai tessuti circostanti, convertendo quindi i dati rilevati in un valore di temperatura. Il termometro auricolare e da fronte più anche essere utilizzato per misurare la temperature ambientale e la temperature di cibi e fluidi.

2 INFORMAZIONI SULLA TEMPERATURA CORPOREA

Di norma la temperatura corporea subisce fluttuazioni nel corso della giornata, raggiungendo generalmente il picco minimo al mattino e il picco massimo alla sera.

Le diverse zone del corpo umano hanno temperature diverse, pertanto gli standard per la misurazione della temperatura orale, ascellare, rettale e auricolare sono diversi. La temperatura corporea è controllata e regolata dall'ipotalamo, ubicato nel cervello. Quando il sangue fluisce nell'ipotalamotramite la circolazione venosa, fluisceanche nel timpano e nell'orecchio medio. La misurazione della temperatura auricolare, ossia la temperatura della membrana timpanica, rispecchia quindi più da vicino la temperatura corporea.

La normale temperatura corporea è costituita da un intervallo di valori, non da un valore fisso.

Quando si utilizes un termometro auricolare IR per rilevare la temperatura, l'intervallo di temperatura normale del corpo è di 35,8 °C - 37.6 ?. Inoltre, i normali intervalli di temperatura delle persone tendono a diminuire con l'ètà.

NOTA IMPORTANTE

• É importante quando determinare gli intervalli di normalità della temperature dei componenti del nucleo familiare e annotarli.
• Esercitarsi misurando la propria temperatura e quella di altri familiari sani per determinare gli intervalli di normalità.
• É importante pulire il termometro prima di uso per la prima volta e dopo anni utilizzato, altrimenti il risultato potrebbe essere errato.
• Dopo la doccia o l'esercizio fisico la temperatura sale. É opportuno riposare prima di misuraria.

3 NOTE SULLA SICUREZZA

ATTENZIONE

• Leggere attendamente le seguenti informazioni relative alla sicurezza e al corretto utilizzato. Acquisire familiarità con tutte le funzioni dell'apparecchiatura. Conservare con cura quello libretto di avventenze e, all'occorrezza, consegnarlo ad altri eventuali utenti dell'apparecchiatura.
• Questo termometro è solo per uso domestico. L'utilizzo di questo termometro non sostituisce il parere del medico.
• Il puntale della sonda è la parte più delicata del termometro. É possibile ottenere misurazioni corrette solo se viene mantenuto pulito e intatto.
• Non toccare né soffiare sul sensore a infrarossi.
• Sospendere la misurazione finché l'orecchio non si è riscaldato, dopo attività all'aria aperta, al fine di evitare risultati falsati ed inferiori.
• Dopo la doccia o l'esercizio fisico la temperatura sale. É opportuno riposare prima di misuraria.
• Per una misurazione corretta, lasciare il termometro a temperatura ambiente per 30 minuti nel luogo in cui si intende eseguire la misurazione.
• Il cerume o altre ostruzioni auricolari possono influire sulla precisione del termometro.
• Non utilizzato il prodotto su persona che soffrono di disturbi alle orecchie incluse otite esterna e timpanite. Le parti colpite potrebbero danneggiarsi ulteriormente.
• Non utilizzato il prodotto se l'orecchio è bagnato, ad esempio dopo la doccia o dopo aver nuotato. C'é rischio di danneggiarlo

PERICOLO

• Il termometro contiene parti di piccole dimensioni (battery, coperchio vano batterie) che potrebbero essere ingerite dai bambini. Per esta ragione, non lasciate il termometro incustodito alla portata dei bambini.

• Quando la temperatura supera i 38^ , il paziente ha la febbre. Consultare il medico. La febbre persistente, in particolare nei bambini, deve essere curata da un medico. Chiamare subito un medico.

• Tenere l'unità fuori alla portata dei bambini. Un'automisurazione forzata ad opera di un bambino, potrebbe provocare danni auricolari. In caso di accidentale ingestione della batteria, si prega di contattare immediatamente un medico.

• Interrompere l'utilizzo del prodotto in presenza di dolore. C'è rischio di danneggiare l'ingresso dell'orecchio.
• Non gettare le batterie nel fuoco. Potrebbero esplodere.

4 T A S T I

Vedere la pagina di copertina ripiegata

1. Pulsante - START

2. Sonda per fronte

3. Display LCD

4. Pulsante - OK

5. LED di indicatorità della temperatura

6. Pulsante - SET

7. Sensore del termometro a infrarossi

8. Vano battery (1 x CR2032)

5 DISPLAY

A. Icona di batteria scarica

E. Icona modalità di misurazione

B. Anno

F. Icona modalità temperatura cibo

C. Data

G. Icona modalità fronte

D. Temperatura

H. Icona modalità orecchio

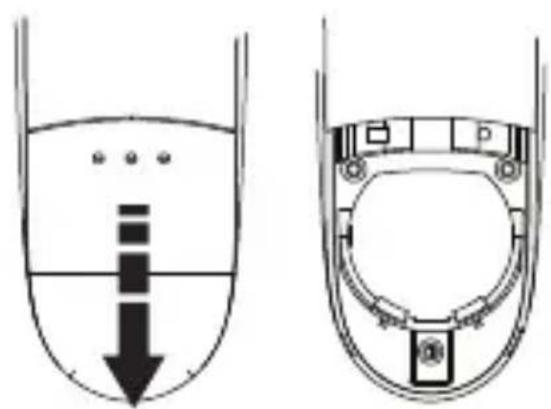

6 INSTALLAZIONE DELLE BATTERIE

1. Rimuovere il coperchio del vano

battery 8.

1. Quando la bilancia viene fornita con la batteria più installata, estrarre l'isolante.

2. Se non è preinstallata, inseire una batteria CR2032 - 3V al litio con il polo positivo (+) rivolto verso l'alto.

3. Riposizionare il coperchio del vano batterie.

NOTA IMPORTANTE

Quando viene visualizzato «» A sostuire le batterie.

• Estrarre le batterie se non siutilizza l'apparecchio per lunghi periodi.
• Smaltire le batterie nel rispetto dell'ambiente, in base alle normative vigenti nel Paese di residenza.

7 TEMPERATURA CORPOREA

NOTA IMPORTANTE

• Si consiglia di rilevare tre temperature nelle seguenti circostanze.
• Neonati除去3mesi.
• Bambini al di sotto dei tre anni con patologie a carico, ad esempio, delsystema immunitario e per i quali la presenza o l'assenza di febbre è diimportanza cruciale.
• Quando si sta acquisendo dimestichezza con l'uso del termometro, finché non si è certi della tecnia adottata e non si ottengono lecture coerenti.
• Pulire la copertura della sonda per garantire misurazioni precise.
• Attendere circa 30 secondi prima di misurare la temperatura della stessa persona al fine di evitare un eccessivo raffreddamento della pelle.
• Come avviene con qualsiasi tipo di termometro, se si effettuano misurazioni consecutive, possono verificarsi leggere variazioni della temperatura rilevata (+/- 0,2 - 0,3 °C).
  Se i valori sono diversi,utilizzare il più elevato.

7.1 TEMPERATURA AURICOLARE

Rimuovere la sonda della fronte 5 dall'unità.
- Per accendere il termometro premere il tasting START ①. Sul display verranno visualizzati tutti i symboli.

Prima di insere la sonda: Per i bambini di età < a 1 anno: tirare l'orecchio indietro e in giù. Per i bambini di età > a 1 anno finoagli adulti: tirare l'orecchio indietro e in sù.

• Tenendo l'orecchio, insereire la sonda nel canale auricolare in modo da chiuderlo
• Premere una sola volta il tasto START 1. Verrà emesso un breve segnale acustico. L'icona della modalità orecchio G appeare sul display.
• Quando si sentirà un doppio segnale acustico, la misurazione sera conclusa.
• Estrarre il termometro dal canale auricolare.
• Viene visualizzato il risultato.

7.2 TEMPERATURA DELLA FRONTE

• Inserire la sonda per la fronte 5.
• Posizione are delicatamente la sonda in centro alla fronte.
• Premere una sola volta il tasto START ①. Verrà emesso un breve segnale acustico. L'icona della modalità fronte F appeare sul display.
• Quando siSENTI un doppio segnale acustico,la misurazione sera conclusa.
• Viene visualizzato il risultato.

A misurazione ultimata, l'unità ritornerà automaticamente in modalità ora dopo 30 secondi.

Il display si spegnerà completamente in automatico 3 minuti dopo l'attivazione della modalità ora.

7.3 LED DI INDICAZIONE DILLA TEMPERATURA

Non appena verrà visualizzato il risultato, si accenderà il LED corrispondente 3.

Luce verte - da 35,6 °C a 37,2 °C (da 96 °F a 99 °F)
- Luce arancio - da 37,3 °C a 37,5 °C (da 99,1 °F a 99,5 °F)
- Luce rossa - da 37,6 °C a 42,9 °C (da 99,6 °F a 109.3 °F)

7.4 MEMORIA

Il risultato di ciascuna misurazione verrà salvato automaticamente nella memoria. Se la memoria è piena (30 registrazioni), verrà eliminato il risultato più vecchio.

Per richiamare la memoria:

Per accendere il termometro premere il tasto START . ①
- Premere successivement il tasto SET 7 per scorrere la memoria. Ogni risultato verrà visualizzato con data e numero di sequenza.

7.5MESSAGEDIERRORESULDISPLAY

"HI"	La temperatura misurata è > 42,9 °C (109,3 °F).
"LO"	La temperatura misurata è < 32,0 °C (89,6 °F).
"ErrE"	La temperatura ambientale non è compresa nelle specifiche di funzionamento.
"ErrU"	Non misura dopo aver premuto "Measure" (misura).
"ErrH"	Seguire le procedure descripte nella guida per l'utente.
"ErrS"	È stato rilevato un erreore durante l'autotest. Rimuovere le batterie per 10 secondi e quando riprovare.
"ErrR"	Errore sensore. Non utilizzato il termometro in condizioni ambientali estreme.
"ErrL"	Problema di hardware. Restituire l'unità al centro assistenza.
"ErrP"	Batteria quasi scarica. Sostituire la batteria.
	Problema di hardware. Restituire l'unità al centro assistenza.

8 MODALITA AVANZATA

8.1 IMPOSTAZIONI DELL'ORA

• Accendere l'unità premendo una volta il tasto START 1 . Verrà emesso un breve segnale acustico. Viene visualizzata la modalità ora.
• Tenere premuto il tasto SET 7. Le cifre dell'ora lampeggiano.
• Premere ripeturamente il tasto SET 7 per augmentare la cifra.
• Premere il tasting OK 6 per confermare la selezione. Le cifre dei minuti lampeggiano.
  Ripetere la procedura sopra descrietta per minuti, mese e giorno.
• Dopo aver impostato il giorno, l'unità entrera in modalità sleep.

8.2 MODALITA SLEEP

Quando la modalità sleep non è attivata, il display visualizzera continuamente ON.

Il display passera dall'ora alla temperatura ambientale.

Dopo aver impostato l'ora e la data, verrà visualizzata l'impostazione della modalità sleep:

• Premere il tasting SET 7 per passare da ON a OFF.
• Premere il tasting OK 6 per confirmare la selezione.

8.3 UNITÀ DELLA TEMPERATURA

• Accendere l'unità premendo una volta il tasto START 1 . Verrà emesso un breve segnale acustico. Viene visualizzata la modalità ora.
• Premere simultaneamente il tasting START e il tasting OK per 5 secondi e rilasciare entrambi i bottoni.
• Un segnale acustico singolo conferma l'impostazione della temperatura sui grade ^ F
• Un segnale acustico doppio conferma l'impostazione della temperatura sui gradi °C.

9 TEMPERATUREA DEL CIBO E DELL'ACQUA

Oltre alla temperatura corporea, il termometro auricolare e da fronte 301 serve ancche per misurare la temperatura di cibi e bevande.

Inserire la sonda per la fronte 5
- Premendo il tasting OK insieme al tasting START 1, compare la scritta «FOOD».
- Puntare la sonda per la fronte ⑤ verso il cibo è mantenere la sonda a 2 cm dal cibo o dal biberon.

Non toccare il cibo con la sonda per la fronte 5 !!!

• Premere il tasting START . 0
• Quando si sentirà un doppio segnale acustico, la misurazione sera conclusa.
• Viene visualizzato il risultato.

Al termine della misurazione, premere il tasting OK © perché si preme il tasting START per tornare alla modalità ora.

10 CARATTERISTICHE TECNICHE

Modello Tipo di sensore della temperatura Intervallo temperatura misurazione Temperatura ambientale Precisione del display Precisione della misurazione

HV-T68 A infrarossi 32 °C ~ 42,9 °C (89,6 °F ~ 109,3 °F) 5 °C ~ 59,9 °C (41 °F ~ 139,8 °F) 0,2 °C o 0,4 °F 35,5 °C ~ 42 °C - (+/- 0,2 °C) da 32 a 35,4 °C - (+/- 0,3 °C) da 42,1 a 42,9 °C - (+/- 0,3 °C) 95,9 °F ~ 107,6 °F - (+/- 0,4 °F) 89,6 °F ~ 95,8 °F - (+/- 0,5 °F) 107,7 °F ~ 109,3 °F - (+/- 0,5 °F) Temperatura ambientale: +/- 1 °C Temperatura cibo: +/-1°C 15 °C ~ 35 °C (59 °F ~ 95 °F) 30 ~ 80% umidità relativa -10 °C ~ 55 °C (14,0 °F ~ 131,0 °F) 30 ~ 85% umidità relativa Ultime 30 misurazioni 1 x CR2032 - DC 3V - Litio 3 minuti dopo l'ultima pressione di un tasto in modalità ora 65g (con le batterie) · Tipo B · C l a s s e l l a · Apparecchiatura alimentata internamente · IPX0 · Non adatto all'uso in presenza di miscele anestetiche infiammabili con aria, ossigeno o protossido di azoto · Funzionamento continuo con caricamento a breve termine

Intervallo di valori della temperatura ambientale per il funzionamento Intervallo di valori dell'umidità ambientale per il funzionamento Intervallo di valori della temperatura ambientale per la conservazione Intervallo di valori dell'umidità ambientale per la conservazione Memoria Tipo di batterie Spegnimento automatico Peso Classificazione

11 MARCHIO CE

Il symbolo CE riportato sull'unità, nel manuale d'uso e sulla confezione indica che l'unità è conforme ai requisiti fondamentali della direttiva medica 93/42/ CE. La dichiarazione di conformità si trova su:

http://www.topcom.net/cedeclarations.asp

12 PULIZIA

• Per pulire il punctale della sonda, tenere il termometro inclinato in avanti in modo che non penetrino liquidi. Utilizzare un bastoncino cotonato inumidito con alcol e detergere delicatamente e accuramente la superficie del punctale della sonda. Prima di utilizzato nuovamente il termometro lasciare asciugare per un'ora.
• Pulire delicatamente il sensore a infrarossi sporco con un panno umido morbido. La pulizia con carta igienica o carta assorbente potrebbe graffiare il sensore ad infrarossi, provocando rilevazioni inesatte.

13 CURA E MANUTENZIONE

• Evitare le vibrazioni, le cadute e gli urti.
• Non far penetrare liquidi nel termometro.
• Non smontare, riparare o rimaneggiare il termometro.
• Tenere fuori alla portata dei bambini.
• Pulire il corpo principale del termometro con un panno morbido inumidito.
• Non utilizzato benzene, benzina, diluente o altri detergenti contenenti agenti abrasivi.

14 SMALTIMENTO DEL DISPOSITIVO (AMBIENTE)

Alla conclusione del suo ciclo di vita, il prodotto non deve esseregettato nel contentitore dei rifiuti domestici, ma deve essere depositato presso un apposto punto di raccolta per il riciclaggio di appearecchi elettrici ed elettronici. Il symbolo presente sul prodotto, nella guida per l'utente e/o sulla confezione specifica la modalità di smaltimento.

Alcuni materiali del prodotto possono essere riutilizzati se consegnati presso un centro di riciclaggio. Consentendo il riutilizzo di alcune parti o materie prime dei prodotti utilizzati, si contribuisce in modo significativo alla salvaguardia dell'ambiente. Per ulteriori informazioni sui centri di raccolta presenti nella vostra zona, contattare le autorità locali.

Le batterie devono essere rimosse prima di smaltire il disposativo. Smaltire le batterie nel rispetto dell'ambiente, in base alle normative vigenti nel paese di residenza.

15 GARANZIA TOPCOM

15.1 PERIODO DI GARANZIA

Le unità Topcom sono coperte da una garanzia di 24 mesi. Il periodo di garanzia decorre dal giorno d'acquisto della nuova unità. Non esiste alcuna garanzia su batterie standard o ricaricabili ( tipo AA/AAA).

Le parti soggette a usura o i difetti che causano un effetto trascurabile sul funzionamento o sul valore del dispositivo non sono coperti da garanzia.

La garanzia potrà ritenersi valida solo dietro presentazione della ricevuta originale di acquisito o di una copia diessa, a condizione che vi siano indicate la data di acquisito e il tipo di unità.

15.2 DECADENZA DELLA GARANZIA

Si intendono escludi alla garanzia tutti i dati o i difetti provocati da un trattamento o un funzionamento scorretto e dati risultanti dall'impiego di componenti o accessori non originali.

La presente garanzia non copre danni causati da fattori esterni come fulmini, acqua e incendi, né danni provocati durante il trasporto.

La garanzia non potrè essere applicata in caso di modifica, eliminazione o illeggibilità del numero di seriè delle unità.

Qualsiasi rivendicazione in garanzia sare considerata priva di fondamento in caso di intervento da parte dell'acquirente.
