GEBRUIKSAANWIJZING BP 4 Kärcher

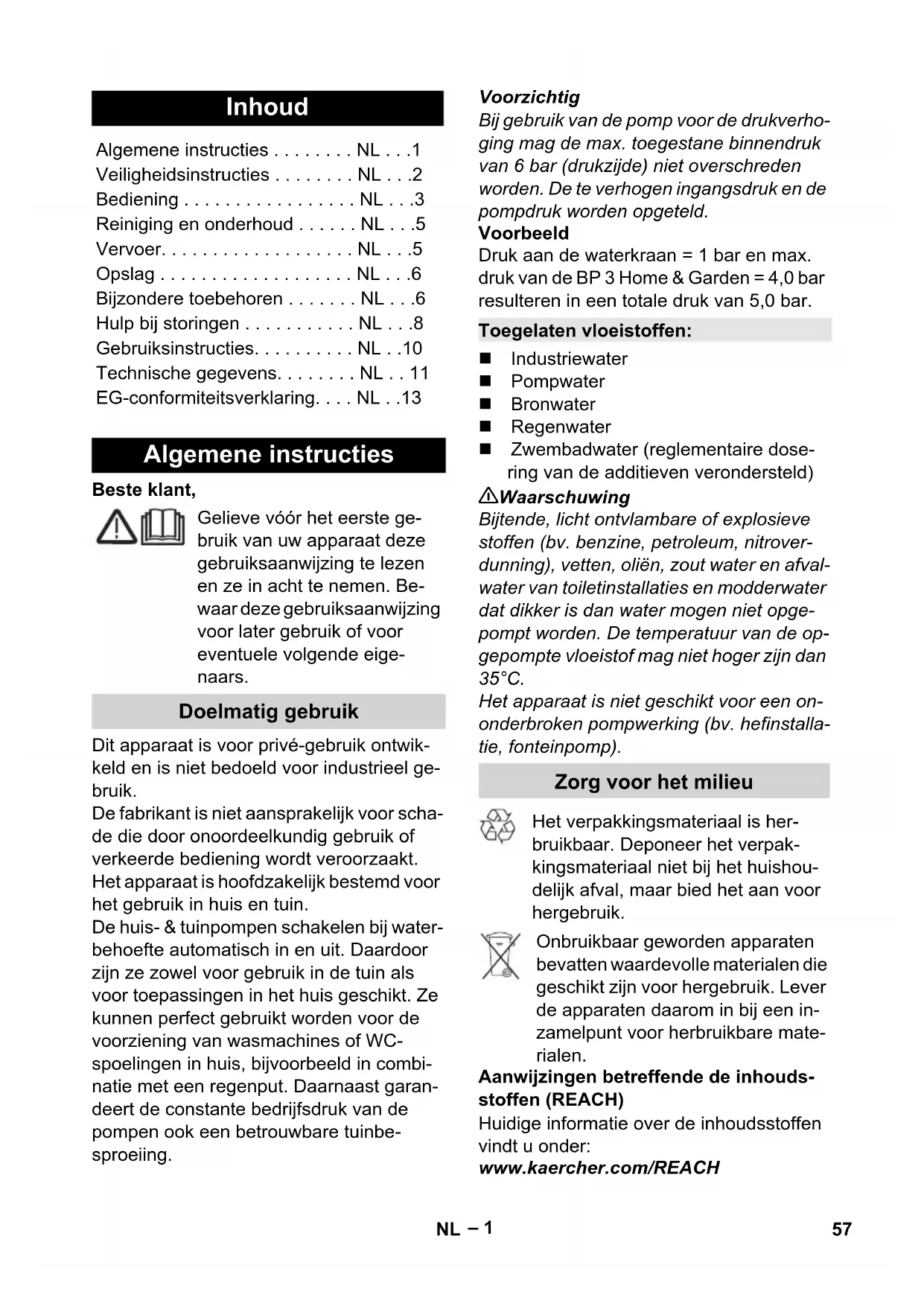

Inhoudsopgave
Veiligheidsinstructies
Bediening
Reiniging en onderhoud
Vervoer
Opslag
Bijzondere toebehoren
Hulp bij storingen
Gebruiksinstructies
EG-conformiteitsverklaring
Algemene instructies
Beste klant,
Gelieve voor het eerste gebruik van uw apparaat deze gebruiksaanwijzing te lezen en ze in acht te nemen. Bewaar deze gebruiksaanwijzing voor later gebruik of voor eventuele volgende eigenaars.
Doelmatig gebruik
Dit apparaat is voor privé-gebruik ontwikkeld en is niet bedoeld voor industrieel gebruik.
De fabrikant is niet aansprakelijk voor schade die door onoordeelkundig gebruik of verkeerde bediening wordt veroorzaakt.
Het apparaat is hoofdzakelijk bestemd voor het gebruik in huis en tuin.
De huis- & tuinpompen schakelen bij waterbehoefte automatisch in en uit. Daardoor zijn ze zowel voor gebruik in de tuin als voor toepassingen in het huis geschikt. Ze kunnen perfect gebruikt worden voor de voorziening van wasmachines of wc-spoelingen in huis, bijvoorbeeld in combinatie met een regenput. Daarnaast garandeert de constante bedrijfsdruk van de pompen ook een betrouwbare tuinbesproeiing.
Voorzichtig
Bij gebruik van de pomp voor de drukverhoging mag de max. toegestane binnendruk van 6 bar (drukzijde) niet overschreden worden. De te verhogen ingangsdruk en de pompdruk worden opgeteld.
Voorbeeld
Druk aan de waterkraan = 1 bar en max. druk van de BP 3 Home & Garden = 4,0 bar resulteren in een totale druk van 5,0 bar.
Toegelaten vloeistoffen:
Industriewater, pompwater, bronwater, regenwater, zwembadwater (reglementaire dosering van de additieven verondersteld).
Waarschuwing
Bijtende, licht ontvlambare of explosieve stoffen (bv. benzine, petroleum, nitroverdunning), vetten, oliën, zout water en afvalwater van toiletinstallaties en modderwater dat dikker is dan water mogen niet opgepompt worden. De temperatuur van de opgepompte vloeistof mag niet hoger zijn dan 35 °C.
Het apparaat is niet geschikt voor een ononderbroken pompwerking (bv. hefinstallatie, fonteinpomp).
Zorg voor het milieu
Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.
Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen.
Aanwijzingen betreffende de inhoudsstoffen (REACH)
Huidige informatie over de inhoudsstoffen vindt u onder:
In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal- of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.
Symbolen in de gebruiksaanwijzing
△Gevaar
Voor een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.
△Waarschuwing
Voor een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden.
Voorzichtig
Voor een mogelijke gevaarlijke situatie die tot lichte verwondingen of materiële schade kan leiden.
Veiligheidsinstructies
Levensgevaar
Bij niet-naleving van de veiligheidsinstructies bestaat levensgevaar door elektrische stroom!
- Controleer voor ieder gebruik of aansluitkabel en netstekker onbeschadigd zijn. Laat beschadigde voedingskabels onmiddellijk vervangen door een bevoegde medewerker van de technische dienst of een elektrovakman. Alle elektrische steekverbindingen moeten in een overstromingsveilige sector aangebracht worden. Niet-geschikte elektrische verlengkabels kunnen gevaarlijk zijn. Gebruik in open lucht enkel daartoe vrijgegeven en overeenkomstig gekenmerkte elektrische verlengkabels met een voldoende grote diameter.
Netstekker en koppeling van een verlengkabel moeten waterdicht zijn en mogen niet in water liggen. De koppeling mag verder niet op de grond liggen. Er wordt aanbevolen om kabeltrommels te gebruiken die garanderen dat de contactdozen zich minstens 60 mm boven de grond bevinden. Het elektriciteitssnoer niet voor het bevestigen/transporteren van het apparaat gebruiken. Trek niet aan het snoer om de stekker uit het stopcontact te trekken, maar aan de stekker. Het elektriciteitssnoer niet over scherpe randen trekken en niet bekneld laten raken. Het apparaat moet in een stabiele en overstromingsveilige sector opgesteld worden. Het apparaat niet permanent in regen of vochtige weersomstandigheden gebruiken. De op het typeplaatje aangegeven spanning moet met de spanning van de stroombron overeenkomen. Om risico's te vermijden, mogen reparaties en het vervangen van onderdelen aan het apparaat alleen worden uitgevoerd door een erkende klantendienst. Bij een ontbrekende watertoevoer of een gesloten drukzijde wordt het water in de pomp heet en kan uitspuitend water brandwonden veroorzaken! Pomp max. 3 minuten in deze bedrijfsmodus gebruiken. - De pomp mag niet gebruikt worden als dompelpomp. Bij gebruik van de pomp bij zwembaden, tuinvijvers of fonteinen moet een minimumafstand van 2 m gerespecteerd worden en moet het apparaat beveiligd worden zodat het niet in het water kan glijden. ■ Elektrische veiligheidsinrichtingen in acht nemen:
Pompen mogen aan zwembaden, tuinvijvers en fonteinen enkel gebruikt worden via een aardlekschakelaar met een nominale uitschakelstroom van max. 30 mA. Indien er zich personen in het zwembad of de vijver bevinden, mag de pomp niet gebruikt worden. - Om veiligheidsredenen raden wij principeel aan het apparaat te gebruiken via een aardlekschakelaar (max. 30 mA). De elektrische aansluiting mag alleen uitgevoerd worden door een elektricien. De nationale bepalingen daartoe moeten zeker in acht genomen worden! In Oostenrijk moeten pompen voor het gebruik in zwembaden en tuinvijvers die uitgerust zijn met een vaste aansluitleiding, conform ÖVE B/EN 60555 Deel 1 tot 3, gevoed worden via een ÖVE-geteste scheidingstransformator, waarbij de nominale spanning secundair niet hoger mag liggen dan 230 V. - Dit apparaat mag niet gebruikt worden door personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of met te weinig ervaring en/of kennis, tenzij ze onder toezicht staan van een bevoegde persoon die instaat voor hun veiligheid of van die persoon instructies hebben gekregen over het gebruik van het apparaat en de daaruit resulterende gevaren begrijpen. ■ Kinderen mogen het apparaat enkel gebruiken wanneer ze ouder zijn dan 8 jaar en onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van die persoon instructies hebben gekregen over het gebruik van het apparaat en de daaruit resulterende gevaren begrijpen. ■ Kinderen mogen niet met het apparaat spelen. ■ Kinderen moeten gecontroleerd worden om te garanderen dat ze niet met het apparaat spelen. De reiniging en het gebruikersonderhoud mogen niet zonder toezicht door kinderen uitgevoerd worden.
Voorzichtig
Water dat met dit apparaat wordt opgepompt, is geen drinkwater!
Voorwaarden voor de stabiliteit
Voorzichtig
Zorg ervoor bij alle handelingen met of aan het apparaat dat het apparaat stabiel staat om ongevallen of beschadigingen door omvallen van het apparaat te vermijden.
De stabiliteit van het apparaat is gegarandeerd wanneer het op een effen ondergrond wordt geplaatst.
Bediening
Instellingen
Met de IN-/UIT-schakelaar kunnen de volgende drie bedrijfstoestanden in- en uitgeschakeld worden:
| I ON | schakelstand I/On continu gebruik |
| OFF | schakelstand 0/Off uit |
| AUTO | schakelstand Auto automatisch gebruik |
Werking
In de automatische modus behouden de huis- & tuinpompen de druk in het systeem automatisch. Indien de druk onder ca. 0,13 MPa (1,3 bar) zakt, wordt de pomp gestart. De pomp draait zolang het debiet > ca. 60 l/h bedraagt. Wanneer de waterafname wordt beëindigd, gaat de pomp na een korte nalooptijd in de standby-toestand. Het systeem staat nu onder druk. Bij waterafname en de daaruit resulterende drukdaling start de pomp opnieuw.
De ecologic-modellen verbruiken in de standby-toestand geen energie (vermogensopname = 0 W).
Beschrijving apparaat
1 Aansluiting-adapter voor pompen G1 2 Aansluiting G1 (33,3 mm) zuigleiding (ingang) 3 Vulopening 4 Voorfilter en geïntegreerde terugslagklep 5 Deksel 6 2-weg-aansluiting-adapter voor pompen G1 7 Aansluiting G1 (33,3 mm) drukleiding (uitgang) 8 AAN/UIT-schakelaar 9 Opbergplaats voor kabels en stroomleiding met stekker
10 Kabelclip 11 Foutindicatie A Fout aan aanzuigzijde B Fout aan drukzijde
Voorbereiding
Afbeelding A
→ Aansluitadapter in zuigaansluiting van de pomp (ingang) schroeven. Met de hand aandraaien. Vacuümvaste zuigslang aansluiten.
Tip
Om de heraanzuigtijd te verkorten, zuigslang met terugslagklep gebruiken. Hierdoor worden voorkomen dat de zuigslang leegloopt na het gebruik (zie toebehoren). Als zandachtig water moet worden opgepompt, raden wij dringend aan om een extra voorfilter te gebruiken (zie Bijzondere toebehoren). Monteer deze aan de aanzuigzijde van de pomp, tussen de zuigslang en de pomp.
Gelieve de originele Kärcher-zuigleidingen, filtercomponenten en slangaansluitingen te gebruiken. Bij gebruik van onderdelen van andere fabrikanten kunnen storingen ontstaan bij het aanzuigen van de pompvloeistof, in het bijzonder bij gebruik van bajonet-verbindingsystemen.
Afbeelding B
→ Aansluitadapter in drukaansluiting van de pomp (uitgang) schroeven. Met de hand aandraaien.
Drukleiding aansluiten.
Aanbevolen wordt een tuinslang met een minimumlengte van 5 m en een diameter van 3/4'' c.q. 15 m en een diameter van 1/2''
Afbeelding C
De 2-weg-adapter maakt een gelijktijdige werking van twee apparaten (bv. wasmachine of sprinkler) mogelijk. Hij kan zodanig gemonteerd worden dat ofwel beide uitgangen zijdelings of een uitgang zijdelings en een uitgang bovenaan gebruikt worden. Bij het gebruik van slechts een uitgang kan de niet-gebruikte uitgang afgesloten worden door middel van de meegeleverde afsluitdop.
Afbeelding D
→ Deksel aan de vulopening losschroeven en water tot aan de rand vullen. → Deksel met de hand tot de aanslag op de vulopening schroeven. → Aanwezige afsluitkleppen in de drukleiding openen.
Vaste installatie
Bij een vaste installatie kan de pomp op een geschikt oppervlak vastgeschroefd worden.
Afbeelding E
→ Rubbervoetjes aan beide kanten van de behuizing uittrekken en draaien. → Rubbervoetjes opnieuw in de behuizing brengen. → Met geschikte schroeven op een effen oppervlak vastschroeven.
Tevens raden wij aan om bij een vaste installatie aan de drukzijde een flexibele component, zoals bijvoorbeeld een flexibele bufferslang (zie Bijzondere toebehoren), te monteren. Dat heeft de volgende voordelen:
■ Meer flexibiliteit bij de opstelling en de montage. Geluidsbeperking aangezien geen trillingen aan buizen worden overgedragen. Bij kleinere lekken schakelt de pomp minder vaak.
Tip
Om de latere lediging en drukontlasting van het systeem te vergemakkelijken, bevelen wij de montage aan van een afsluitkraan tussen de pomp en de drukleiding. (behoort niet tot het leveringspakket) Bij een lediging van de pomp kan door het dichtdraaien van de afsluitkraan verhinderd worden dat het water uit de drukleiding stroomt.
Gebruik
Netstekker in het stopcontact steken. → Apparaat inschakelen met AAN/UIT-schakelaar. → Optimaal comfort bij werken in de automatische modus.
Afbeelding F
→ Om de aanzuigtijd te verkorten, drukslang ongeveer 1 m opheffen. → Wachten tot de pomp aanzuigt en gelijkmatig pompt.
Tip
De IN-/UIT-schakelaar kan ook comfortabel met de voet bediend worden.
Voorzichtig
Droogloop beschadigt de pomp.
Laat de pomp tijdens het bedrijf niet zonder toezicht.
Tip
In de automatische werking schakelt de pomp uit bij een doorstroomhoeveelheid van < 60 l/u.
Let op
De ontbrekende watertoevoer wordt door het apparaat herkend. Indien bij de inbedrijfstelling in de manuele modus niet binnen 4 minuten of in de automatische modus binnen 1 minuut water wordt aangezogen en opgepompt, schakelt de pomp uit. Op het display brandt de led "Fout aan zuigzijde".
De werkzaamheden beëindigen
Apparaat met de AAN/UIT-schakelaar uitschakelen. Stekker uit het stopcontact trekken.
Reiniging en onderhoud
Gevaar
Bij reiniging en onderhoud altijd het apparaat uitschakelen en de stekker uit het stopcontact trekken.
Zorg
Aangesloten afsluitkleppen voor de drukontlasting openen en opnieuw sluiten. Het systeem is drukloos.
Bij het oppompen van water met toegevoegde stoffen moet de pomp na elk gebruik met zuiver water gespoeld worden.
Voorfilter regelmatig controleren op verontreinigingen. Bij zichtbare verontreinigingen gaat u als volgt te werk:
→ deksel aan de vulopening losschroeven. Voorfilter en geïntegreerde terugslagklep wegnemen en onder stromend water reinigen.
Bij het gebruik van de voorfilter (met terugslagklep) in de vulopening moet op een correcte inbouwpositie (uitsparing) gelet worden.
Onderhoud
Het apparaat is onderhoudsvrij.
Vervoer
Voorzichtig
Neem bij het transport het gewicht van het apparaat in acht om ongelukken of verwondingen te vermijden (zie technische gegevens).
Transport met de hand
→ Apparaat aan de draaggreep optillen en dragen.
Voorzichtig
Kans op struikelen door los snoer!
→ Kabel op kabelhouserollen en met de kabelklem borgen.
Transport in voertuigen
→ Beveilig het apparaat tegen verschuiven en kantelen.
Opslag
Voorzichtig
Houd bij het kiezen van de opslagplaats rekening met het gewicht van het apparaat om ongelukken of verwondingen te voorkomen (zie technische gegevens).
Apparaat opslaan
→ Maak het apparaat drukloos door de aan de drukzijde aangesloten waterafname te openen (bijv. de waterkraan openen). → Slangen leegmaken. → Zuigleiding en drukleiding verwijderen. Afbeelding → deksel van de vulopening losschroeven. → Voorfilter en geïntegreerde terugslagklep verwijderen en onder stromend water reinigen. Pomp leegmaken door om te draaien via de vulopening. → Apparaat op een vorstvrije plaats bewaren.
Speciale accessoires
De afbeeldingen van de hierna vermelde accessoires vindt u op pagina 4 van deze handleiding.
| 6.997-344.0 | Pompvoorfilter, groot (debiet tot 6000 l/h) | Voorfilters voor pompen voor alle gangbare pompen zonder geintegreerd filter. Ter bescherming van pompen gegen grove vuildeeltjes of zand. De fijnfilter is wasbaar. Voor pompen met G1 (33,3 mm) aansluitdraad. |
| 6.997-350.0 | Zuigset 3,5 m, 3/4" Volledig aansluitklare, vacuümvaste spiraalslang met zuigfilter en terugslagklep. Ook als verlenging van de zuigslang te gebruiken. Voor pompen met G1 (33,3 mm) aansluitdraad. |
| 6.997-349.0 | Zuigset 7,0 m, 3/4" | |
| 6.997-348.0 | Zuigslang 3,5 m, 3/4" | Volledig aansluitklare, vacuümvaste spiraalslang voor de directe aansluiting aan de pompen. Voor de verlenging van de zuiggarnituur of gebruik met zuig-filters. Voor pompen met G1 (33,3 mm)-schroef-draad. |
| 6.997-359.0 | Pompaaansluitstuk G1 (33,3mm) incl. terugslagklep | Vacuümvaste aansluiting van de slangen aan de pomp. Voor pompen met G1 (33,3 mm)-schroefdraad en 3/4" en 1" slangen, inclusief wartelmoer, slangklem, pakking en terugslagklep. |
| 6.997-347.0 | Vacuümvaste spi-
raalslang, aan het
stuk, 3/4" | Vacuümvaste spiraalslang. Aan het stuk voor het afknippen van individuele slanglengthes. Gecombi-neerd met de Kärcher verbindingsstukken en de Kärcher zuigfilters als individuele zuigset inzetbaar. |
| 6.997-346.0 | Vacuümvaste spi-
raalslang, aan het
stuk, 25 m, 1" |
| 6.997-345.0 | Zuigfilter Basic 3/4"
(19mm) | Voor de aansluiting aan de zuigslang (aan het stuk). De terugslagklop verhindentat het getransporteer-de water terugstroomt en verkort daardoor de he-raanzuigtijd. Inclusief slangklem. |
| 6.997-342.0 | Zuigfilter met terug-
slagklep, Basic, 1" |
| 6.997-341.0 | Zuigfilter met terug-
stroomstop, Premi-
um | Voor de aansluiting aan de zuigslang (aan de lopen-de meter). De terugloopstop verhindentat het ge-
transporteerde water terugstroomt en verkort daar-door de heraanzuigtijd.
Robuuste uitvoering van metaal en kunststof. Ge-schikt voor 3/4" (19 mm) en 1" (25,4 mm) slangen. Inclusief slangklem. |
| 6.997-360.0 | Zuigslang voor buis-
leidingen 0,5 m, 3/4" | Vacuümvaste slang voor de geluidsbeperking bij een vaste installatione. 1"(25,4mm) slang met G1 (33,3mm) aansluit-schroefdraad aan beiden kanten. Let op: De zuigslang mag Niet als drukslang ge-bruikt worden. |
| 2.645-
007.0/
2.645-066.0 | G1-kraanaanslui-
ting met G3/4-ver-
loopstuk | Bijzonder robuuste kraanaansluiting. Verloopstuk maakt aansluiting aan 2 draadgroottes möglichk. |
| 6.997-340.0 | Aansluitset Premi-
um | Voor de aansluiting van 3/4" (19 mm) waterslangen aan pompen met G1" (33,3 mm) aansluitdraad. Voor verhoogde doorstroming van water. |
| 2.645-
193.0/
2.645-203.0 | Universele slang-
koppeling Plus, voor
1/2", 5/8" en 3/4"
slangen | Greepuitsparingen van zachte kunststof zorgen voor een gemakkelijke hantering. Universeel inzet-
haar voor alle gangbare tuinslangen. |
| 2.645-148.0 | Slang PrimoFlex
plus, 25 m, 3/4" | Ftalaatvrije 3/4"-tuinslang voor het verbinden van de pomp met het spreoiapparaat. |
| 6.997-417.0 | Drukslang 3/4"
(19mm), 1m | Aansluitslang voor de drukcompensatie in de huis-
waterinstallatie. Voor de aansluiting van de pomp aan starre leidingsystemen. Bovendien verhindentet intern opslagvolume in de slang vaak in- en uitscha-
kelen van de pomp.
G1 (33,3 mm)-schroefdraad. |
Hulp bij storingen
Let op
Om risico's te vermijden, mogen reparaties en het vervangen van onderdelen aan het apparaat alleen worden uitgevoerd door een erkende klantendienst.
Voor alle werkzaamheden aan het apparaat moet het apparaat worden uitgeschakeld en de stekker worden uitgetrokken.
| Storing Oorzaak Oplossing | |
| Pomp draait maar pomp nicht | Lucht in de pomp zich hoofdstuk „Voorbereiden“ afb. A tot D en hoofdstuk „Werking“ |
| Aanzuigleiding verstopt Schakel de pomp uit, trek de netstekker uit en reinig het aanzuigbereik. |
| Voorfilter verontreinigdschakel de pomp uit, trek de netstekker uit, LAST de pomp afkoelen, reinig het aanzuigbereik, vermijd droogloop.Voorfilter en terugslagklep wegemen en onder stromend water reinigen, indien no-dig vuilresten op de bodem van de vulopen-ning via de vulopening uitspoelen.Herstart door herinschakelen van de pomp. |
| Aanzuigslang of aan-suitadapter Niet juist of Niet—helemaal ingeschroefd. | Voor de montage controlleren of de affdich-tingen aangebracht+zijn en correct zitten.Aanzuigslang en aansluitadapter met de hand aandraaien. |
| Pomp draait nicht of valt tijdens de werking plots stil | Stroomtoevoer onder-broken | Zekeringen en elektrische verbindingen controlleren |
| Voorfilter verontreinigdschoff filter en terugslagklepwegemen en onder stromend water reinigen, indien no-dig vuilresten op de bodem van de vulopen-ning via de vulopening uitspoelen. |
| Apparaat bevindt zich in de automatische modus.Druk in het systeme>1,3 bar. | Pomp schakelt automatisch opnieuw in, zodra de druk in het systemeonder 1,3 bar daalt.In de automatische werking start het appa-raat ook na uit- en opnieuw inschakelen Niet als er een binnendruk vaneer dan 1,3 bar voorhanden is. |
| Pomp stopt, led „Fout aan zuigzijde“licht op. | Fout aan zuigzijde, geen doorstroming, er worden geen druk opgebouwd | Pomp uitschakelen en netstekker uittrek-ken.Voorfilter en terugslagklep wegemen en onder stromend water reinigen, indien no-dig vuilresten op de bodem van de vulope-ning via de vulopening uitspoelen.Herstart door herinschakelen van de pomp. |
| Aansluitingen aan de zuigzijde controleren op lekken.Herstart door herinschakelen van de pomp. |
| Controleren of voldoende water in het aan-zuigreservoir (bv. regenput) voorhanden is. |
| Debiet heel laag -> droogloopbeveiliging heeft de pomp uitge-schakeld. | Controleren of voldoende water in het aan-zuigreservoir (bv. regenput) voorhanden is. |
| Automatische wer-king:Pomp stopt, led „Fout aan drukzijde“licht op. | Fout aan drukzijde,pomp schakelt freiuent in en uit door lekken. | Drukzijde controleren op lekken en pro-bleem verhelpen (druppende waterkraan).Herstart door herinschakelen van de pomp. |
| Fout aan de drukzijde.Druk is na het uitschake-len van de pomp te laag, het apparaat start on-middelijk opnieuw en schakelt daardoor vaak in en uit. | Aan de drukzijde is onvoldoende elastisch volume voorhanden.Bij gebruik in de tuin要去 een tuinslang met een minimumlengthe van 5 m en een diameter van 3/4" c.q. 15 m en een diamete van 1/2" gebruikt worden.Bij een vaste installmentie要去 aan de druk-zijde een bufferslang tussen de pomp en de leidingen ingebouwd worden.Herstart door herinschakelen van de pomp. |
| Continu gebruik:Pomp stopt, led „Fout aan drukzijde“licht op. | Apparaat werkkt min. vier minutes, ook al is de uit-gang aan de drukzijde (bv. waterkraan) geslo-ten.Oververhittingsbeveili-ging schakelt het appa-raat uit. | Netstekker uittrekken.Apparaat drukvrijmaken door openen van de aangesloten waterinlaat aan de drukzijde.Herstart door herinschakelen van de pomp. |
| Vermogen daalt of is te laag | Aanzuigleiding verstopt Schakel de pomp uit, trek de netstekker uit en reinig het aanzuigbereik. |
| Voorfilter verontreinigd Voorfilter en terugslagklep wegemen en onder stromend water reinigen, indien no-dig vuilresten op de bodem van de vulopen-ning via de vulopening uitspoelen. |
| Ondichtheid aan zuig-kant Controle van de volledige zuigzijde op dichtheid. |
| Vermogen van de pomp is afhankelijk van de hoogte en de aangeslo-ten periferie Max. hoogte in acht nemen, zi technische gegevens, indien nodig een andere slang-diameter of slanglengthe kiezen |
| Doorsnede op drukzijde vermauwd, bijv. door nicht volledig geopende klep/ kogelkraan. Klep/kogelkraan volledig openen. |
| Slang op drukzijde geknikt. Geknikteplaatsen in de slang verhelpen. |
Bij vragen of storingen helpt onze Kärcher-vestiging u graag verder. Adres zie achterzijde.
Gebruiksinstructies
| Besproeiing Huisvoorziening Besproe iing & Huis-voorziening |
| BP 3 Home & Garden 500 m2max. 8 personen max. 300 m | 2 + 4 personen max. |
| BP 4 Home & Garden ecologic | 800 m2max. 10 personen max. 600 m2+ 4 personen max. |
| BP 5 Home & Garden 100 m2max. 12 personen max. 800 m2+ 4 personen max. |
| BP 7 Home & Garden ecologic | 1200 m2max. 12 personen max. 900 m2+ 4 personen max. |
Technische gegevens
| | BP 3 Home & Garden | BP 4 Home & Garden ecologic | BP 5 Home & Garden | BP 7 Home & Garden ecologic |
| Spanning V 230 - 240 | 230 - 240 | 230 - 240 230 - 240 | | | |
| Frequentie Hz 50 50 50 50 | | | | | |
| Vermogen Pnom. W 800 | 0 950 1 | 000 1200 | | | |
| Max. volume* l/h 3300 | 3800 60 | 000 6000 | | | |
| Max. aanzuighoogte m | 8 8 | 8 | 8 | | |
| Max. druk MPa | (bar) | 0,40 | 0,45 | 0,48 | 0,60 |
| (4,0) | (4,5) | (4,8) | (6,0) |
| Max. hoogte m | 40 45 | 48 60 | | | |
| Max. korrelgrootte van de aan te zuigen vuildeeltjes | mm | 1 | 1 | 1 | 1 |
| Type pomp | | Jet | Jet | 4 trappen 5 trappen |
| Bepaalde waarden conform EN ISO 20361 |
| Geluidsdrukniveauu LpA | dB(A) | 61 63 61 | 61 | | |
| Geluidsniveauu LWA, ge-garandeerd | dB(A) | 76 78 77 | 76 | | |
| Gewicht (excl. acces-soires) | kg 10,3 | 10,6 | 12,5 13,0 | | |
| LED-klasse 1 conform EN 60825-1 |
Technische veranderingen voorbehouden!
*Het max. volume resulteert uit de meting zonder aangebrachte terugslagklep.
BP HOME & GARDEN
Het mogelijke volume is groter:
- hoe kleiner de hoogtes zijn;
- hoe groter de diameters van de gebruikte slangen zijn;
- hoe korter de gebruikte slangen zijn;
- hoe minder drukverlies het aangesloten accessoire veroorzaakt.
Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.
Product: Pomp
Type: 1.645-xxx
Van toepassing zijnde EG-richtlijnen
2006/95/EG
2004/108/EG
2000/14/EG
2011/65/EU
Toegepaste geharmoniseerde normen
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 1997+A1: 2001+A2: 2008
EN 60335-1
EN 60335-2-41
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3:2008
EN 62233: 2008
EN 50581
2000/14/EG:Bijlage V
BP3 G, BP3 G Set +,BP3 H&G
Gemeten: 73
Gegarandeerd: 76
BP4 H&G eco
Gemeten: 75
Gegarandeerd: 78
BP5 H&G
Gemeten: 74
Gegarandeerd: 77
BP7 H&G eco
Gemeten: 73
Gegarandeerd: 76
De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding.
H. Jenner
CEO
S. Reiser
Gevolmachtigde voor de documentatie:
S. Reiser
