KULLANIM KILAVUZU BP 4 Kärcher

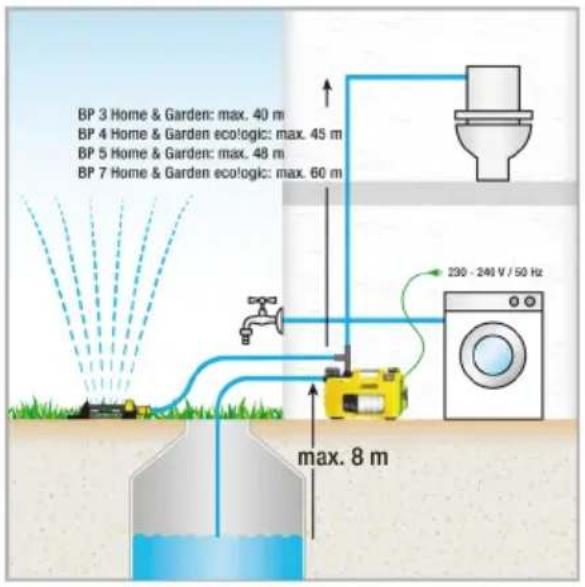

2000/14/EΚ: Παράρτημα V BP3 G, BP3 G Set +,BP3 H&G Μετρημένη:73 Εγγυημένη: 76 BP4 H&G eco Μετρημένη:75 Εγγυημένη: 78 BP5 H&G Μετρημένη:74 Εγγυημένη: 77 BP7 H&G eco Μετρημένη:73 Εγγυημένη: 76 CEO Head of Approbation 111ELTürkçe – 1 Sayın müşterimiz, Cihazınızı ilk defa kullanma- dan önce bu kullanım kılavu- zunu okuyup buna göre dav- ranınız. Bu kullanım kılavuzu- nu, daha sonra tekrar kullan- mak ya da cihazın sonraki kul- lanıcılarına iletmek üzere sak- layın. Bu cihaz özel kullanım için geliştirilmiştir ve cihazın ticari kullanım taleplerini karşılama- sı öngörülmemiştir. Üretici, amacına uygun olmayan ya da ha- talı kullanım sonucu oluşan hasarlar için sorumluluk üstlenmez. Cihaz, ağırlıklı olarak evde ve bahçede kul- lanım için üretilmiştir. Ev & bahçe pompaları su gereksinimi duru- munda otomatik olarak açılıp kapanır. Böy- lece bunlar hem bahçe takımları hem de ev içerisindeki uygulamalar için uygundur. Bunlar çamaşır makinelerinin beslemesin- de ya da evdeki WC durulamalarında kulla- bılabilir, örneğin bir sarnıç ile bağlantılı ola- rak. Ayrıca pompaların sabir işletim basıncı güvenilir bir bahçe sulaması sağlar. Dikkat Pompanın basınç yükseltme için kullanıl- ması durumunda, maksimum 6 bar'lık mak- simum iç basınç (pompa tarafı) aşılmamalı- dır. Yükseltilecek olan giriş basıncı ve pom- pa basıncı toplanır. Örnek Su vanasındaki basınç = 1 bar ve BP 3 Home & Garden'ın maks. basıncı = 4,0 bar, 5,0 bar'lık bir toplam basınç ortaya çıkarır. Kullanıma suyu Kuyu suyu Memba suyu Yağmur suyu Yüzme havuzu suyu (katkı maddesinin doğru şekilde dozaj ayarı önkoşuldur) 몇 Uyarı Yakıcı, kolay yanan ya da patlayıcı madde- ler (Örn; benzin, petrol, nitro çözelti), gres- ler, yağlar, tuzlu su ve tuvalet sistemlerin- den gelen atık sular ve sudan daha düşük akışkanlık özelliğine sahip çamurlu su ta- şınmamalıdır. Taşınan sıvının sıcaklığı 35°C'yi aşmamalıdır. Cihaz, kesintisiz bir pompa modu (örn. kal- dırma sistemi, fıskiye pompası) için uygun değildir. Ambalaj malzemeleri geri dönüştürü- lebilir. Ambalaj malzemelerini evini- zin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin Eski cihazlarda, yeniden değerlen- dirme işlemine tabi tutulması gere- ken değerli geri dönüşüm malzeme- leri bulunmaktadır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla imha edin İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabi- leceğiniz adres: www.kaercher.com/REACH İçindekiler Genel bilgiler . . . . . . . . . . . . . . TR . . .1 Güvenlik uyarıları . . . . . . . . . . . TR . . .2 Kullanımı . . . . . . . . . . . . . . . . . TR . . .3 Temizlik, Bakım . . . . . . . . . . . . TR . . .5 Taşıma . . . . . . . . . . . . . . . . . . . TR . . .5 Depolama. . . . . . . . . . . . . . . . . TR . . .5 Özel aksesuar . . . . . . . . . . . . . TR . . .6 Arızalarda yardım. . . . . . . . . . . TR . . .8 Kullanım bilgileri . . . . . . . . . . . . TR . .10 Teknik Bilgiler . . . . . . . . . . . . . . TR . . 11 AB uygunluk bildirisi . . . . . . . . . TR . .13 Genel bilgiler Kurallara uygun kullanım İzin verilen sevk sıvıları: Çevre koruma 112 TR– 2 Her ülkede yetkili distribütörümüz tarafın- dan verilmiş garanti şartları geçerlidir. Ga- ranti süresi içinde cihazınızda oluşan muh- temel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücret- siz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize baş- vurunuz. Tehlike Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için. 몇 Uyarı Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için. Dikkat Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum için. Ölüm tehlikesi Güvenlik uyarılarına dikkat edilmemesi du- rumunda, elektrik akımı nedeniyle ölüm tehlikesi bulunmaktadır! Bağlantı kablosunu elektrik fişiyle birlik- te kullanmadan önce zarar olup olmadı- ğını kontrol edin. Zarar görmüş bağlantı kablosunu yetkili müşteri hizmeti/elek- tronik uzmanca değiştirilmesini sağla- yın. Tüm elektrikli soket bağlantıları suyun aşırı kabarmasına karşı güvenli bir böl- geye yerleştirilmelidir. Uygun olmayan elektrikli uzatma kablo- ları tehlikeli olabilir. Serbest zamanlar- da, sadece bunun için müsaade edilmiş ve buna göre işaretlenmiş yeterli düzey- de kablo kesitine sahip elektrikli uzatma kablolarını kullanın. Elektrik fişi ve bir uzatma kablosunun bağlantısı su geçirmez olmalı ve suda durmamalıdır. Kavrama, zemin üzerin- de durmamalıdır. Kablo tamburlarının kullanılması önerilir; bu tamburlar, priz- lerin zeminin en az 60 mm üzerinde durmasını sağlar. Şebeke bağlantı kablosunu cihazı taşı- mak ya da sabitlemek için kullanmayın. Cihazı şebekeden ayırmak için bağlantı kablosu yerine soketi çekin. Şebeke bağlantı kablosunu keskin ke- narlar üzerinden çekmeyin ve sıkıştır- mayın. Cihazı durma ve taşma güvenliği sağ- lanmış şekilde kurun. Yağmur altında ya da nemli hava koşul- larında cihazı sürekli olarak çalıştırma- yın. Tip etiketinde belirtilen voltaj ile akım kaynağının voltajı aynı olmalıdır. Tehlikeleri önlemek için, onarımlar ve yedek parça montajı sadece yetkili müşteri hizmetleri tarafından yapılmalı- dır. Su beslemesinin olmaması ya da ba- sınç tarafının kapalı olması durumunda, pompadaki su ısınır ve dışarı çıkarsa yaralanmalara neden olabilir! Pompayı bu çalışma durumunda maksi- mum 3 dakika çalıştırın. Pompa, dalgıç pompa olarak kullanıl- mamalıdır. Pompanın yüzme havuzları, bahçe su- ları ya da atlama havuzlarında kullanıl- ması durumunda, 2 metrelik asgari me- safeye uyun ve cihazı suya düşmeye karşı emniyete alın. Elektrikli koruma tertibatlarına dikkat edin: Pompalar, yüzme havuzları, bahçe ha- vuzlar ve fıskiyelerde sadece maksi- mum 30mA nominal hatalı akıma sahip bir hatalı akım koruma şalteri üzerinden çalıştırılmalıdır. Yüzme havuzu ya da bahçe havuzunda insanlar varsa, pom- pa çalıştırılmamalıdır. Garanti Kullanım kılavuzundaki semboller Güvenlik uyarıları 113TR– 3 Güvenlik nedenleriyle, cihazın prensip olarak bir hatalı akım koruma şalteri (maksimum 30mA) üzerinden çalıştırıl- masını öneriyoruz. Elektrik bağlantısı sadece bir elektrik teknisyeni tarafından yapılmalıdır. Bu konudaki ulusal düzenlemelere mutlaka uyulmalıdır! Avusturya'da, yüzme havuzları ya da bahçe havuzlarında kullanılan ve sabit bir bağlantı hattıyla donatılmış pompa- lar, ÖVE B/EN 60555, Bölüm 1 ila 3'e göre ÖVE testi yapılmış bir ayırıcı trans- formatör üzerinden beslenmelidir; ikin- cil nominal akım 230V'u aşmamalıdır. Bu cihaz, güvenlikten sorumlu bir kişi- nin gözetimi altında veya cihazın nasıl kullanılması gerektiği konusunda ve bu kullanım neticesinde ortaya çıkan tehli- keler hakkında talimatlar almış olmayan kısıtlı fiziksel, duyusal ya da ruhsal ye- teneklere sahip, deneyimi ve/veya bilgi- si az olan kişiler tarafından kullanım için üretilmemiştir. Çocuklar, sadece 8 yaşın üstünde ol- maları ve güvenliklerinden sorumlu bir kişinin gözetimi altındayken veya ciha- zın nasıl kullanılacağına ve cihazın kul- lanımı neticesinde ortaya çıkan tehlike- lere dair talimatlar almış olmaları duru- munda cihazı kullanmalıdır. Çocuklar cihazla oynamamalıdır. Cihazla oynamamalarını sağlamak için çocuklar gözetim altında tutulmalıdır. Çocuklar gözetim olmadan temizlik ve kullanıcı bakımı yapmamalıdır. Dikkat Cihazla taşınan su, içme suyu değildir! Dikkat Cihazla veya cihazdaki tüm çalışmalardan önce, cihazın devrilmesi nedeniyle kazaları ya da hasarları önlemek için devrilme emni- yetinin sağlanmış olduğundan emin olun. Düz bir yüzeye konması durumunda ciha- zın devrilme emniyeti sağlanmış olur. AÇMA/KAPTMA şalteri ile aşağıdaki üç iş- letim durumu çalıştırılabilir: Otomatik modda, ev & bahçe pompaları sis- temdeki basıncı otomatik olarak korur. Ba- sınç 0,13 MPa'nın (1,3 bar) altında düşerse, pompa çalışır. Akış > yaklaşık 60 l/saat olduğu sürece pompa ça- lışır. Su alma durunca, kısa bir ek çalışma sü- resinden sonra pompa bekleme durumuna geçer. Sistem şimdi basınç altındadır. Su alınması ve bunun sonucunda oluşan basınç düşmesinde, pompa tekrar çalışır. eco!ogic modeller bekleme duru- munda enerji tüketmez (güç sarfi- yatı = 0 W).

G1 pompalar için bağlantı adaptörü 2Bağlantı G1“(33,3 mm) Emme hattı (giriş) 3 Dolum ağzı 4 Ön filtre ve geri tepme valfi 5 Kapak 6 G1 pompalar için 2 yollu bağlantı adap- törü 7Bağlantı G1“(33,3 mm) Basınç hattı (çı- kış) 8 AÇMA/KAPAMA düğmesi 9 Kablo mahfazası ve soketli elektrik fişi kablosu 10 Kablo klipsi 11 Hata göstergesi A Emme tarafında hata B Basınç tarafında hata Devrilme emniyetinin koşulları Kullanımı Ayarlar I/On şalter konumu Sürekli çalışma Şalter konumu 0/Off Kapalı Oto şalter konumu Otomatik işletim Çalışma şekli Cihaz tanýmý 114 TR– 4 Şekil Bağlantı adaptörünü pompanın emme bağlantısına (giriş) vidalayın. Elinizle sıkın. Vakuma dayanıklı emme hortumunu bağlayın. Not Tekrar emme süresini kısaltmak için geri akış durduruculu emme hortumu kullanın. Bu parça, kullanımdan sonra emme hortu- munun boşalmasını önler (bkz. Aksesuar- lar). Kumlu suyun sevk edilmesi gerekirse, mut- laka ek bir ön filtre(Bkz. Özel aksesuar) kul- lanmanızı öneriyoruz. Bu filtreyi pompanın emme tarafında, emme hortumu ve pom- panın arasına takın. Lütfen Kärcher emme hatları, filtre bileşen- leri ve hortum bağlantılarını kullanın. Başka üreticilerin parçalarının kullanılması duru- munda, özellikle bayonet bağlantı sistemle- ri kullanılırken sevk sıvısının emilmesi sıra- sında hatalı fonksiyonlar olabilir. Şekil Bağlantı adaptörünü pompanın basınç bağlantısına (çıkış) vidalayın. Elinizle sıkın. Basınç hattını vidalayın. 3/4" çapta en az 5 m veya 1/2" çapta en az 15 m uzunlukta bir bahçe hortumu önerilir. Şekil 2 yollu adaptör iki cihazın eş zamanlı olarak işletilmesini sağlar (örn. çamaşır makinesi ya da fıskiye Bu, her iki çıkış da yan olarak ya da bir çıkış yan bir çıkış yukarı doğru kul- lanılacak şekilde monte edilebilir. Sadece bir çıkış kullanımında gerekli olmayan çıkış ilişikteki kapatma kapağı ile kapatılabilir. Şekil Kapağı dolum ağzından sökün ve suyu kenara kadar doldurun. Kapağı elinizle dayanak noktasına ka- dar dolum ağzına vidalayın. Basınç hattındaki mevcut kapatma val- fını açın. Bir sabit kurulum durumunda poma uygun bir üst yüzeye vidalanabilir. Şekil Lastik ayakları gövdenin her iki tarafın- dan dışarı çekin ve çevirin. Lastik ayakları tekrar gövdeye yerleşti- rin. Uygun cıvatalarla düz bir üst yüzeye vi- dalayın. Bir sabit kurulumda basınç tarafına ilave olarak esnek bir bileşen, örn. esnek bir ba- sınç dengeleme hortumu (bkz. özel akse- suar), takmanız tavsiye edilir. Bunun aşağı- daki avantajları vardı: Kurulum ve montaj sırasında daha fazla esneklik. Hat borularına titreşim aktarılmadığı için ses azalması Küçük sızıntı durumunda pompa daha az çalışır. Not Sistemin daha sonra boşaltılması ve basınç boşaltmayı kolaylaştırmak için, pompa ve ba- sınç hattı arasına bir kesme vanasının takıl- masını öneriyoruz. (Teslimat kapsamında bulunmamaktadır) Pompanın boşaltılması sırasında, kesme va- nası kapatılarak suyun basınç hattından dı- şarı akması önlenebilir. Elektrik fişini prize takın. AÇMA/KAPAMA düğmesi ile cihazı ça- lıştırın. Otomatik modda işletim durumunda op- timum konfor. Şekil Emme süresini kısaltmak için, basınç hortumunu yaklaşık 1m kaldırın. Pompa emme ve eşit oranlı besleme yapana kadar bekleyin Not AÇMA/KAPAMA düğmesi ayakla da kon- forlu şekilde kullanılabilir. Hazırlık Sabit kurulum Çalıştırma 115TR– 5 Dikkat Kuru çalışma, pompaya zarar verir. Çalışma sırasında pompayı gözetimsiz durumda bırakmayın. Not Otomatik modda, pompa < 60 l/saatlik bir akış miktarında durur. 몇 Dikkat Su beslemesinin eksik olduğu, cihaz tara- fından algılanır. Manuel moddaki işletime almada 4 dakika içerisinde ya da otomatik modda 1 dakika içerisinde su emilmezse ve talep edilirse pompa kapanır. Ekranda "em- me tarafında hata" LED'i yanar. Cihazı AÇMA/KAPAMA düğmesi ile ka- patın. Cihazın fişini prizden çekin. Tehlike Bütün bakım ve temizlik çalışmalarında ci- haz kapatılmalı şebeke kablosu prizden çı- kartılmalıdır. Basınç boşaltma, için bağlı bulunan kapat- ma valflarını açın ve kapatın. Sistem ba- sınçsızdır. Katkılı suyun sevk edilmesi durumunda, her kullanımdan sonra pompa temiz suyla yıkanmalıdır. Ön filtreye düzenli olarak kirlenme kontrolü yapın. Kirlenmenin görülmesi durumunda aşağıdaki yöntemi izleyin: Şekil Doldurma ağzındaki kapağı sökün. Ön filtreyi ve entegre tek yönlü valfı çı- kartın ve akar su altında temizleyin. Şekil Ön filtrenin (geri tepme valfli) dolum ağızlarında kullanılması durumunda doğru montaj konumuna (girinti) dikkat edin. Cihaz bakım gerektirmez. Dikkat Kazaları veya yaralanmaları önlemek için, taşıma sırasında cihazın ağırlığına dikkat edin (bkz. Teknik bilgiler). Cihazı taşıma kolundan yukarı kaldırın ve taşıyın. Dikkat Gevşek kablo nedeniyle tökezlenme tehli- kesi! Kabloyu kablo tutucusuna sarın ve kab- lo klipsi ile emniyete alın. Cihazı kaymaya ve devrilmeye karşı emniyete alın. Dikkat Kazaları veya yaralanmaları önlemek için, depolama yerini seçerken cihazın ağırlığı- na dikkat edin (bkz. Teknik bilgiler). Basınç tarafına bağlanan su alma düze- neğini açarak cihazı basınçsız hale ge- tirin (örn. su vanasının açılması). Hortumları boşaltın. Emme hattını ve basınç hattını çıkartın. Şekil Doldurma ağzındaki kapağı sökün. Ön filtreyi ve entegre tek yönlü valfı çı- kartın ve akar su altında temizleyin. Pompayı çevirerek emme ağzı üzerin- den boşaltın. Cihazı donma tehlikesi bulunmayan bir yerde saklayın. Cihazın kapatılması Temizlik, Bakım Temizlik Bakım Taşıma Elle taşıma Araçlarda taşıma Depolama Cihazın saklanması 116 TR– 6 Özel aksesuar Aşağıda belirtilen özel aksesuarların şekillerini bu kullanım kılavuzunun 4. sayfasında bu- labilirsiniz. 6.997-344.0 Pompa ön filtresi, büyül (6.000 l/s'ye kadar debi) Entegre filtre içermeyen tüm mevcut pompalar için pompa ön filtresi. Pompaları kaba kir partikülleri ve kuma karşı korumak için. Mikro filtre yıkanabilir. G1 (33,3 mm) bağlantı dişli pompalar için. 6.997-350.0 Emme aksesuarı 3,5 m, 3/4" Komple bağlantıya hazır, vakuma dayanıklı spiral hortum; emme filtreli ve geri akış durduruculu. Va- kum hortumunun uzatması olarak da kullanılabilir. G1 (33,3 mm) bağlantı dişli pompalar için. 6.997-349.0 Emme aksesuarı 7,0 m, 3/4" 6.997-348.0 Emme hortumu 3,5 m, 3/4" Komple bağlantıya hazır, vakuma dayanıklı emme spiral hortum; pompaya direkt bağlantı için. Emme aksesuarının uzatması ya da vakum filtreleri ile kul- lanım için. G1 (33,3 mm) bağlantı dişli pompalar için. 6.997-359.0 Pompa bağlantı par- çası G1 (33,3mm) dahil Tek yönlü valf Hortumların pompaya vakuma dayanıklı bağlantısı. G1 (33,3 mm) bağlantı dişli ve 3/4" ve 1" hortumlu pompalar için, üst somun, hortum kelepçesi, yassı conta ve tek yönlü valf dahil. 6.997-347.0 Vakuma dayanıklı spiral ürün, metreyle satılan ürün, 25 m, 3/4" Vakuma dayanıklı spiral hortum. Özel hortum uzun- luklarına kesmek için metreyle satılan ürün. Kärcher bağlantı parçaları ve Kärcher emme filtreleriyle bir- likte özel emme aksesuarı olarak kullanılabilir. 6.997-346.0 Vakuma dayanıklı spiral ürün, metreyle satılan ürün, 25 m,

6.997-345.0 Vakum filtresi Basic 3/4" (19mm) Metrelik vakum hortumuna bağlantı için. Geri akış durdurucusu, sevk edilen suyun geri akmasını önler ve bu sayede tekrar emme süresini kısaltır. Hortum kelepçesi dahil. 6.997-342.0 Geri akış durdurucu- lu emme filtresi, Ba- sic, 1“ 6.997-341.0 Geri akış durdurucu- lu emme filtresi, Pre- mium Metrelik vakum hortumuna bağlantı için. Geri akış durdurucusu, sevk edilen suyun geri akmasını önler ve bu sayede tekrar emme süresini kısaltır. Sağlam metal-plastik model. 3/4“ (19mm) ve 1“(25,4mm) hortumlara uyar. Hortum kelepçesi dahil. 117TR– 7 6.997-360.0 Boru hatları için emme hortumu 0,5 m, 3/4“ Sabit montajda ses azaltma için vakuma dayanıklı hortum. 1“(25,4mm) hortum; çift taraflı G1 (33,3mm) bağlantı dişli. Dikkat: Emme hortumu, basınç hortumu olarak kul- lanılmamalıdır. 2.645- 007.0/ 2.645-066.0 G3/4 redüksiyon parçalı G1 musluk bağlantısı Çok sağlam musluk bağlantısı. Redüksiyon parçası, 2 diş boyutuna bağlantıya olanak sağlar. 6.997-340.0 Bağlantı seti Pre- mium 3/4" (19 mm) su hortumlarının G1" (33,3 mm) bağ- lantı dişli pompalara bağlanması için. Artan su debi- si için. 2.645- 193.0/ 2.645-203.0 Üniversal hortum bağlantısı Plus, 1/2", 5/8" ve 3/4" hortum- lar için Yumuşak plastikten tutamak çukurları kolay kulla- nım sağlar. Mevcut tüm bahçe hortumları için çok amaçlı olarak kullanılabilir. 2.645-148.0 PrimoFlex plus hor- tum, 25 m, 3/4" Pompanın uygulama cihazına bağlanması için Fta- lat içermeyen 3/4" bahçe hortumu. 6.997-417.0 Basınç dengeleme hortumu 3/4“ (19mm), 1m Ev suyu tesisatında basınç dengelemesi için bağ- lantı hortumu. Pompanın sabit boru hattı sistemleri- ne bağlanması için. Ayrıca, hortumdaki dahili depo hacmi pompanın sık sık açılıp kapatılmasını önler. G1 (33,3 mm) bağlantı dişlisi. 118 TR– 8 Arızalarda yardım 몇 Dikkat Tehlikeleri önlemek için, onarımlar ve yedek parça montajı sadece yetkili müşteri hizmet- leri tarafından yapılmalıdır. Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin. Arıza Nedeni Arızanın giderilmesi Pompa çalışıyor fakat besleme yapmıyor Pompada hava Bkz. "Hazırlık" bölümü Şekil A ila D ve "Ça- lışma" bölümü Emme hattı tıkanmış Pompayı kapatın, elektrik fişini çekin ve emme bölgesini temizleyin Ön filtre kirlenmiş Pompayı kapatın, elektrik fişini çekin, pom- payı soğutun, emme bölgesini temizleyin, kuru çalışmayı önleyin. Ön filtreyi ve tek yönlü valfı çıkartın ve akar su altında temizleyin, gerekirse doldurma ağzının tabanındaki kir artıklarını dolum deliğini aracılığıyla yıkayıp temizleyin. Pompayı yeniden çalıştırarak yeniden baş- latma. Emme hortumu veya bağlantı adaptörü doğru veya komple vidalanma- dı. Montaj öncesinde contaların doğru takılıp takılmadığını ve doğru oturup oturmadığını kontrol edin. Emme hortumunu ve bağlantı hortumunu elinizle sıkın. Pompa çalışmaya başlamıyor ya da ça- lışma sırasında ani- den duruyor Akım beslemesi kesilmiş Sigortalar ve elektrik bağlantılarını kontrol edin Ön filtre kirlenmiş Ön filtreyi ve tek yönlü valfı çıkartın ve akar su altında temizleyin, gerekirse doldurma ağz ının tabanındaki kir artıklarını dolum deliğini aracılığıyla yıkayıp temizleyin. Cihaz otomatik modda bulunmaktadır. Sistemdeki basınç > 1,3 bar. Sistemdeki basınç 1,3 bar'ın altına inince pompa otomatik olarak devreye girer. Otomatik modda, 1,3 bar üzerinde iç ba- sınç mevcutsa kapatma ve açma işlemin- den sonra da cihaz çalışmaya başlamaz. 119TR– 9 Pompa durur, "emme tarafında hata" LED'i yanar. Vakum tarafında hata, akış yok, basınç oluştu- rulmuyor Pompayı kapatın ev şebeke fişini çekin. Ön filtreyi ve tek yönlü valfı çıkartın ve akar su altında temizleyin, gerekirse doldurma ağzının tabanındaki kir artıklarını dolum deliğini aracılığıyla yıkayıp temizleyin. Pompayı yeniden çalıştırarak yeniden baş- latma. Vakum tarafındaki bağlantılara kaçak kon- trolü yapın. Pompayı yeniden çalıştırarak yeniden baş- latma. Emme kabında (örn. sarnıç) yeterli su olup olmadığını kontrol edin. Akış çok düşük > Kuru çalışma emniyeti pom- payı kapattı. Emme kabında (örn. sarnıç) yeterli su olup olmadığını kontrol edin. Otomatik işletim: Pompa durur, "basınç tarafında hata" LED'i yanar. Basınç tarafında hata, kaçaklar nedeniyle pom- pa çok sık açılıyor ve ka- panıyor. Basınç tarafına kaçak kontrolü yapın ve kaçakları giderin (su musluğunda damla- ma). Pompayı yeniden çalıştırarak yeniden baş- latma. Basınç tarafında hata. Pompa kapatıldıktan sonra basınç çok düşük, cihaz hemen yeniden çalışmaya başlar ve bu nedenle sık sık açılıp ka- panır. Basınç tarafında yeterli bir elastik hacim mevcut değil. Bahçe kullanımında, 3/4" çapta en az 5 m veya 1/2" çapta en az 15 m uzunlukta bir bahçe hortumu kullanın. Sabit kurulumda, pompa ve boru tesisatı- nın arasında basınç tarafına bir basınç eşitleme hortumu takın. Pompayı yeniden çalıştırarak yeniden baş- latma. Sürekli çalışma: Pompa durur, "basınç tarafında hata" LED'i yanar. Basınç tarafındaki çıkı- şın (örn. su vanası) ka- palı olmasına rağmen ci- haz min. dört dakika ça- lışmaya devam eder. Aşırı ısınma koruması cihazı kapatır. Şebeke fişini prizden çekiniz. Basınç tarafına bağlanan su alma düzene- ğini açarak cihazı basınçsız hale getirin. Pompayı yeniden çalıştırarak yeniden baş- latma. Arıza Nedeni Arızanın giderilmesi 120 TR– 10 Sevk gücü azalıyor ya da çok düşük Emme hattı tıkanmış Pompayı kapatın, elektrik fişini çekin ve emme bölgesini temizleyin Ön filtre kirlenmiş Ön filtreyi ve tek yönlü valfı çıkartın ve akar su altında temizleyin, gerekirse doldurma ağzının tabanındaki kir artıklarını dolum deliğini aracılığıyla yıkayıp temizleyin. Emme tarafında sızdır-

Tüm emme tarafına sızdırmazlık kontrolü. Pompanın sevk gücü, sevk yüksekliği ve bağlı bulunan çevre birimleri- ne bağlıdır Maksimum sevk yüksekliğine dikkat edin; Bkz. Teknik bilgiler, gerekirse başka bir hortum çapı ya da başka bir hortum uzun- luğu seçin. Örn. tam açılmamış valf/ küresel vana nedeniyle basınç tarafındaki kesit daralmış. Valfı/küresel vanayı tamamen açın. Basınç tarafındaki hor- tum bükülmüş. Hortumdaki bükülme yerlerini giderin. Arıza Nedeni Arızanın giderilmesi Sorularınız veya arızalar söz konusu olursa Kärcher distribütörümüz size seve seve yar- dımcı olacaktır. Adres için bkz. Arka sayfa. Kullanım bilgileri Sulama Ev beslemesi Sulama & Ev besleme-

max. 8 kişi maks 300 m

max. 10 kişi maks 600 m

max. 12 kişi maks 800 m

max. 12 kişi maks 900 m

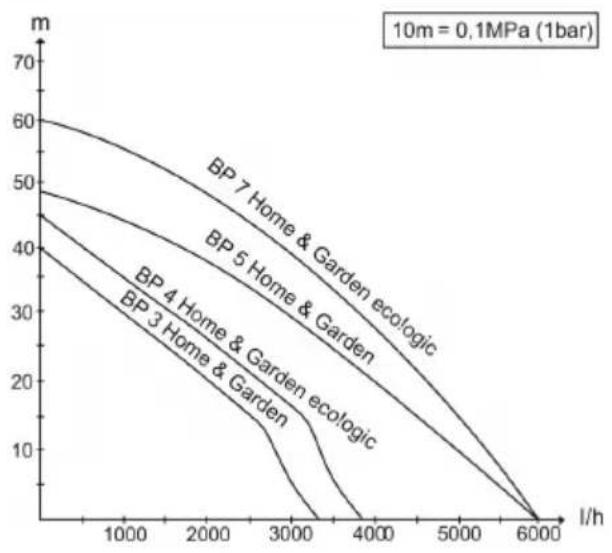

+ 4 kişi maks. 121TR– 11 Teknik değişiklik yapma hakkı saklıdır! *Maksimum sevk miktarı, tek yönlü valf ta- kılmadan yapılan ölçümle belirlenir. Teknik Bilgiler BP 3 Home & Garden BP 4 Home & Garden eco!ogic BP 5 Home & Garden BP 7 Home & Garden eco!ogic Gerilim V 230 - 240 230 - 240 230 - 240 230 - 240 Frekans Hz 50 50 50 50 Güç P NOMİNAL W 800 950 1000 1200 Maksimum sevk mik- tarı* l/h 3300 3800 6000 6000 Maksimum emme yük- sekliği m8888 Maksimum basınç MPa (bar) 0,40 (4,0) 0,45 (4,5) 0,48 (4,8) 0,60 (6,0) Maksimum sevk yük- sekliği m40454860 Sevk edilebilen kir par- tiküllerinin maksimum kum büyüklüğü mm1111 Pompa tipi Jet Jet 4 kademe 5 kademe EN ISO 20361'a göre belirlenen değerler Ses basıncı seviyesi

dB(A) 61 63 61 61 Ses gücü seviyesi L WA, garanti dB(A) 76 78 77 76 Ağırlık (aksesuar ha- riç) kg 10,3 10,6 12,5 13,0 EN 60825-1'e göre sınıf 1 LED 122 TR– 12 Mümkün olan sevk miktarı şu şekilde daha büyür: - Emme ve sevk yükseklikleri ne kadar düşükse. - Kullanılan hortumların çapı ne kadar büyükse. - Kullanılan hortumlar ne kadar kısaysa. - Bağlı bulunan aksesuar ne kadar az basınç kaybına neden olursa. 123TR– 13 İşbu belge ile aşağıda tanımlanan makine- nin konsepti ve tasarımı ve tarafımızdan pi- yasaya sürülen modeliyle AB yönetmelikle- rinin temel teşkil eden ilgili güvenlik ve sağ- lık yükümlülüklerine uygun olduğunu bildiri- riz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu be- yan geçerliliğini yitirir. İmzası bulunanlar, işletme yönetimi adına ve işletme yönetimi tarafından verilen veka- lete dayanarak işlem yapar. Dokümantasyon yetkilisi: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 AB uygunluk bildirisi Ürün: Pompa Tip: 1.645-xxx İlgili AB yönetmelikleri 2006/95/EG 2004/108/EG 2000/14/EG 2011/65/EU Kullanılmış olan uyumlu standartlar EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–41 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 EN 50581 Kullanılan uyumluluk değerlendirme yön- temleri 2000/14/EG: Ek V BP3 G, BP3 G Set +,BP3 H&G Ölçülen: 73 Garanti edilen: 76 BP4 H&G eco Ölçülen: 75 Garanti edilen: 78 BP5 H&G Ölçülen: 74 Garanti edilen: 77 BP7 H&G eco Ölçülen: 73 Garanti edilen: 76 CEO Head of Approbation 124 TRhttp://www.kaercher.com/dealersearch Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212
