GEBRUIKSAANWIJZING RDOS 46 NODOR

Gebruiksaanwijzing en instructies voor kookplaten

HctpyKnno 3Kcnnyataun H texobcykHBaHHIO

ESTE PRODUCTO FUE CONCEBIDO PARA UN USO DE TIPO DOMESTICO. EL CONSTRUCTOR DECLINA CUALQUIER RESPONSABILIDAD EN EL CASEO DE DANOS EVENTUALES A COSAS O PERSONAS QUE DERIVEN DE UNA INSTALACION INCORRECTA O DE UN USO IMPROPIO, ERRADO O ABSURDO.

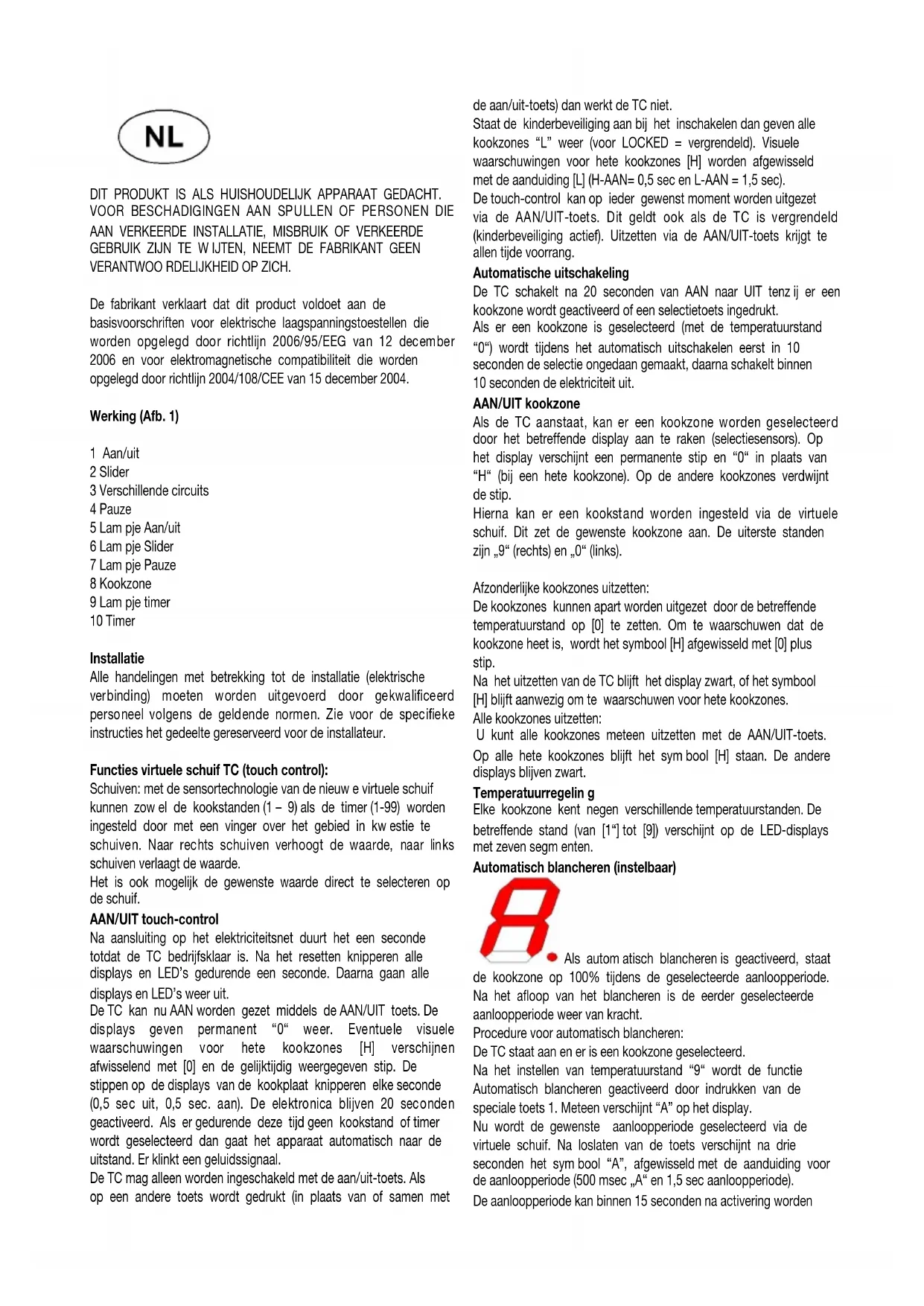

De fabrikant verklaart dat dit product voldoet aan de basisvoorschriften voor elektrische laagspanningstoestellen die worden opgelegd door richtlijn 2006/95/EEG van 12 december 2006 en voor elektromagnetische compatibilititeit die worden opgelegd door richtlijn 2004/108/CEE van 15 december 2004.

Werking (Afb. 1)

1 Aan/uit
2 Slider
3 Verschillende circuits
4Pauze
5 Lam pje Aan/uit
6 Lam pje Slider
7 Lam pje Pauze
8 Kookzone
9 Lam pje timer
10 Timer

Installatie

Alle handelingen met betrekking tot de installmentie (elektrische verbinding) moeten worden uitgevoerd door gekwalificeerd personeel volgens de geldende normen. Zie voor de specifieke instructies het gedeelte gereserveerd voor de instalateeur.

Functies virtuele schuif TC (touch control):

Schuiven: met de sensortechnologie van de nieuwe e virtuele schuif kennen zow el de kookstanden (1 - 9) als de timer (1-99) worden ingesteld door met een vinger over het gebied in kw estie te schuiven. Naar rechts schuiven verhoogt de waarde, maar links schuiven verlaagt de waarde.

Het is ook möglich de gewenste waarde direct te selecteren op de schuif.

Na aansluiting op het elektriciteitsnet duurt het een seconde totdat de TC bedrijsklaar is. Na het resetten knipperen alle displays en LED's gedurende een seconde. Daarna gaan alle displays en LED's wee ut.

De TC kan nu AAN worden gezet middels de AAN/UIT toets. De displays geben permanent "0" wee. Eventuele visuèle waarschuwingen voor hete kookzones [H] verschijnen afwisseldent [0] en de gelijktijdig weergegeven stip. De stippen op de displays van de kookplaat knipperen elkse seconde (0,5 sec uit, 0,5 sec. aan). De elektronica blijven 20 seconde geactiveerd. Als er gedurende dezeijd geen kookstand of timer worden geseleeteerd dan gaat het apparaat automatisch maar de uitstand. Er klinkt een geluidssignaal.

De TC mag alleen worden ingeschakeld met de aan/uit-toets. Als op een andere toets worden gedrukt (inplaats van of samen met

de aan/uit-toets) dan werkt de TC Niet.

Staat de kinderbeveiliging aan bij het inschakelen dan gehen alle kookzones "L" wee (voor LOCKED = vergrendeld). Visuele waarschuwingen voor hete kookzones [H] worden afgewisseld met de aanduiding [L] (H-AAN= 0,5 sec en L-AAN = 1,5 sec).

De touch-control kan op ieder gewenst moment worden uit gezet via de AAN/UIT-toets. Dit geldt ook als de TC is vergrendeld (kinderbeveiliging actief). Uitzetten via de AAN/UIT-toets krijgt te allenarende voorrang.

Automatische uitschakeling

De TC schakelt na 20 seconden van AANaar UIT tens ij er een kookzone wordt geactiveerd of een selectietoets ingedrukt.

Als er een kookzone is geseleerd (met de temperatuurstand "0") worden tijdens het automatisch uitschakelen eerst in 10 seconden de selectie ongedaan gemaakt, daarna schakelt binnen 10 seconden de elektriciteituit.

AAN/UIT kookzone

Als de TC aanstaat, kan er een kookzone worden geseleerd door het betreffende display aan te raken (selectiesensors). Op het display verschijnt een permanente stip en "0" inplaats van "H" (bij een hete kookzone). Op de andere kookzones verdwijnt de stip.

Hierna kan er een kookstand worden ingesteld via de virtuele schuif. Dit zet de gewenste kookzone aan. De uiterste standen zich „9" (rechts) en „0" (links).

Afzonderlijke kookzones uitzetten:

De kookzones könnenApart wordenuit gezet door de betreffende temperatuurstand op [O] te zetten. Om te waarschuwen dat de kookzone heet is, wordt het symbol [H] afgewisseld met [O] plus stip.

Na het uitzetten van de TC blijft het display zwart, of het symbol [H] blijft aanwezig om te waarschuwen voor harekookzones.

Alle kookzones uitzetten:

U kunt alle kookzones meteen uitzetten met de AAN/UIT-toets.

Op alle hete kookzones blijft het sym bool [H] staan. De andere displays blijven Zwart.

Temperatuurregelin g

Elke kookzone kent negen verschillende temperatuurstanden. De betreffende stand (van [1] tot [9]) verschijnt op de LED-displays met zeven segmENTER.

Automatisch blancheren (instelbaar)

Als automatisch blancheren is geactiveerd, staat

de kookzone op 100% tijdens de geseleerde aanloopperiode. Na het afloop van het blancheren is de erder geselecteerde aanlopperiode waar van kracht.

Procedure voor automatisch blancheren:

De TC staat aan en er is een kookzone geselecteerd.

Na het instellen van temperatuurstand "9" worden de functie Automatisch blancheren geactiveerd door indrukken van de speciale toets 1. Meteen verschijnt "A" op het display.

Nu wordt de gewenste aanlopperiode geselecteerd via de virtuele schuif. Na loslaten van de toets verschijnt na drie seconden het sym bool "A", afgewisseld met de aanduiding voor de aanlopperiode (500 msec ,A" en 1,5 sec aanlopperiode).

De aanlopperiode kan binnen 15 seconden na activering worden

veranderz zonder dat de aanloop maar het blancheren uit hoeft te worden gezet. De gewenste kookzone要去 geseleerd worden en kan daarna worden ingesteld.

Als het selecteren na 15 seconden plaatsvindt, kan een lagere temperatuurstand worden ingesteld. De automatische aanloopperiode worden uitgeschakeld.

Er kan ook een hogere aanlopperiode worden geselecterd. Vervolgens worden de blancheerperiode automatisch afgestem d op de actuel geselecteerde aanlopperiode.

Verschillende circuits activeren (multicircuits)

Afhankelijk van het type gebruikt de TC dubbele of driedubbele circuits. Na activering van een kookzone gaan de "multicircuits" automatisch aan.

Activering/deactivering van het dubbele circuit (HL)

Bij aanraking van de toets voor het dubbele circuit wordt het betreffende dubbele of buitenste circuit gedeactivateerd. Opnieuw aanraken van de toets activeert nogmaals het buitenste circuit.

Als een dubbel of driedubbel circuit actief is,licht de betreffende LED permanent op.

Activering/deactivering van het driedubbele circuit (HL)

Het driedubbele circuit vereist de volgende procedure:

• Bij aanraken van de multicircuit-toets worden de dubbele, respectievelijk driedubbele circuits van een actieve kookzone gedexeerd.
• Opnieuw aanraken van de multicircuit-toets activeert het eerste buitenste circuit; de betreffende LED gaatoor branden.
• Een tweede aanraking van de multicircuit-toets activeert het tweede buitenste circuit; de betreffende LED gaat w eer branden.

Restwarmte

Restwarmte die in een kookzone aanwezig blijn na uitschakeling kan brandwonden veroorzaken. Het apparaat berekent hoe lang er nog sprake is van restwarmte na gebruik en uitschakeling.

De restwarmte worden berekend op basis van:

• de geselecteerde temperatuurstand (van 0^ tot 9^ )
  -in-/uitschakeltijd van de relais

De aanduiding dat er sprake is van restwarmte in een kookzone blijft staan tot de berekende temperatuur lager is dan 60^ .

Automatische uitschakeling (beperking bedrijfsduur)

Voor iedere geactiveerde kookzone worden een maximale bedrijfsduur ingesteld. Dit heeft te makeen met de geselecteerde temperatuurstand. Na het verstrieken van de maximale bedrijfsduur worden de kookzone automatisch uitgezet.

Elke keer dat de instellenen voor de kookzone (kookstand etc.) worden verandered, za de timer resettenaar de beginwaarde.

De instelling van de timer heeft voorrang boven de beperking van de bedrijsduur bij het instellen van hove temperaturen.

Bescherming gegen onbedoelde activatie

Het elektronische system schakelt automatisch uit als het detecteert dat de toetsen 10 seconden lang onafgebrozen worden aangeraakt. 10 seconden lang klinkt er een geluidssignaal (als volgt: 1000m sec. UIT, 500 msec. AAN) en de foutcode "ER 03" knippert op het display (0,5 sec AAN dan 0,5 sec UIT). Als de toetsen langer dan 10 seconden onafgebrozen worden aangeraakt, blijft de foutcode "ER 03" knipperen zolang deze situatie voortduurt en worden gedetecteerd. Indien een kookzone op dat moment "heet" is, knippert het symbol [H] afgewisseld door de foutcode (0,5 sec code, dan 0,5 sec "H").

Waterdruppels op het glazen oppervlak raken nicht altijd de toetsen en+kunnen aanom Niet met zekerheid worden gedetecteerd. (Na afnemen van het glas boven de toetsen zijn alle toetsen vrijwel meteen wee gebruikskaar).

Als er nicht binnen 20 seconden na drukken op de AAN/UIT-KNOP een kookzone worden geactiveerd za het regelapparaat resetten maar de uiftstand (displays worden zw art).

Toetsenvergrendeling (optie)

Aanzetten van deze functie in de wacht- of actieve modus vergrendelt de toetsen. Het betreffende LED-lampje blijft continu branden. Er dient rekening te worden gehonden met de activeertijden van de vergrendaltoets. De TC blijt werkden in de ingestelde modus maar geen enkele toets werkt meer behalve de vergrendaltoets en de aan/uit toets.

De aan/uit toets kan ook in de vergrendelmodus worden gebrukt voor uitschakelen. Bij uitschakeling van de TC vervaagt de LED van de toetsenvergrendeling. Deze bijbehorende LED worden meer actief bij inschakeling (10 sec. in de wachtmodus) totdat deactivering plaatsvindt doordat de vergrendeltoets herhaaldelijk worden aangeraakt. De toetsenvergrendeling kan nicht worden aan-of uitgezet in deuit-modus.

Als de gecoprogrammeerde tijsinstellungen verrallen, können de betreffende waarschuwingensignalen van de timer uit gezet worden door een willekeurige toets te activeren (zonder dat de TC hoeft te worden ontgrendeld).

Herhaalde activering van de ontgrendeloets in de actieve of wachtmodus ontgrendelt het toetsenbord, verwijl de bijbehorende ontgrendel-LED langzaam uitgaat Alle sensortoetsen werken weeer normal.

Geluidssignalen (zoemtoon)

In de volgende gevalen klinkt tijdens bediening van de TC een zoemtoon:

Een korte, enkele toon bij normala gebruik van een toets
Een langere, onderbroken toon bij doorlopend gebruik van de toetsen gedurende een langere periode (≥ 10 sec)

Vervallen van de ingestelde tijdsperiode

Timer-functie (optie)

De timer-functie is verkrijgbaar in twee varieties:

• Stand-alone timer, 1 ... 99 min: instelbaar geluidssignaal. Deze functie kan alleen worden geactiveerd zolang er geen kookzone in gebruik is (alle standen = 0). Als er een kookzone aan worden gezet verw ijl de kookw ekker in bedrijf is (niveau >0) dan blijft deze werken. Wordt de timer gebruikt om een kookzone uit te z etten (zie ook "kookzone-timer") dan要去 de regelaar eerstuitgeschakeld worden (bedrijsensor) en daarna waar aan.

• Kookzone-timer 1 ... 99 min: Deze functie kan alleen worden geactiveerd zolang er een kookzone in gebruik is (stand < 0; stip).

Het geluidssignaal voor de timer kan voor vier kookzones afzonderlijk worden geprogrammeerd.

Een tijdswaarde instellen:

door instellen via de virtuele schuif.

Eerst worden het eerste cijfer ingesteld, daarna het tweeede cijfer. Het is möglich de waarde te resetten binnen 10 seconden na het instellen van het tweeede cijfer. (Oplichtende stip op het timer-display en als de timer aan een kookzone is toegewezen, een bijbehorende knipperende LED).

Als er een timer-display actief is kan de tijdswaarde rechtstreeks op [0] worden gezet door op [0] te drukken op de virtuele schuif (links)

Een actieve timer uitschakelen:

Een timer kan worden uitgeschakeld door de waarde op 0 te zetten.

Een stand-alone timer kan worden UITgeschakeld door de aan/uit

toets tw eem aal te activeren. (1 keer, TC is actief, 2 keer, TC en timer uitgeschakeld).

Stand-alone timer:

Als de TC aan staat (bij alle kookzone-displays verschijnt [0]) dan kan de stand-alone timer worden geactiveerd door op de selectietoets van de timer te drukken. Het timer-display geeft "00" wee. De decimale punt op het timer-display begint te knipperen. De timer worden na 10 seconden uitgeschakeld (zwart display) als er verder geen instelleningen worden gemaakt. Als er eenijdswaarde is ingesteld zonder dat binnen 10 seconden een kookzone is geactiveerd dan worden de kookzone-displaysuitgeschakeld (evenals de tussenschakelrelais). Eventuele visuele waarschuwingen voor hete kookzones [H] worden doorlopend weergegeven.

Zolang de timer is geselecteerd (stip knippert gedurende 10 seconden) können er instellenen worden gemaakt. Het instellingsbereik loopt van 0 tot 99 minutes in enkele stappen, via de virtuele schuif.

Meteen na het instellen van de tijdswaarde begint het aftellen vanaf de LASTe ingestelde waarde. Na 10 seconden wordt de selectie van de timer automatisch opgeheven en het timer-display geeft de ingestelde tijdswaarde wee. Als de ingesteldeijd is verstreten, klinkt er een geluidssignaal en op het timer-display begint het sym bool 0^a te knipperen.

Het geluidssignaal worden afgebrozen:

• na 2 minutes en/of

• door een willekeurige toets te activeren.

Daarna houdt het timer-display op met knipperen en gaat UIT. Eventuele visuele waarschuwingen voor hete kookzones [H] worden doorlopend weergegeven.

Door op de aan/uit-toets te drukken, kan de TC worden geschakeld van „alleen timer" maar kookzone, op elk gewenst moment, met of zonder achieve kookwekker.

Voor terugschakeling maar de actieve modus van de TC verwijl er een kookwekker geactiveerd is, selecteert u eerst de timer (de decimale punt op het display gaat knipperen). Na selectie van een kookzone verdwijnt de decimale punt van het timer-display terw ij er een permanente decimale punt op de kookzone verschijnt.

Bij uitschakelen van de TC middels de aan/uit-toets gaat de kookwekker - indien nog steeds actief - ook UIT.

Timer programmeren voor specifieke kookzones

Door inschakelen van de TC kan de timer apart worden ingesteld voor specifieke kookzones.

Door een kookzone te activeren (temperatuurstand >0 ) en daarna het timer-display te selecteren (binnen 10 seconden) kan er eenijd worden ingesteld voor het uitschakelen van de kookzone. De LED bij de timer geeft aan voor welke kookzone de timer

geactiveerd is.

Zodra de timer is geseleerd, gaat de betreffende LED knipperen. De stip op het timer-display blijdt doorlopend knipperen. Wordt er daarna een kookz one geseleerd dan vervaagt de stip en de LED stocht met knipperen.

Bij het schakelen van de ene maar de andere kookzone toont het timer-display de huidige tijdswaarde van de kookzone in kwestie.

De instellenen van de timer voor de andere kookzones blijven actief.

Verder instellen gebeurt zoals bij de kookwekker.

Als er verschillende actieve timers zich dan geeft het display de laagste waarde waar (na 10 seconden waarin de selectie worden opgeheven).

Als de ingestelde tijd is verstreten, klinkt er een geluidssignaal en op het timer-display begint het symbol „00“ te knipperen. De bijbehorende timer LED gaat tegelijkkertijd knipperen. De geprogrammeerde kookzone wordenuitgeschakeld, het symbol “0” worden doorlopend weergegeven en de kookz one w樟 automatisch geselecteerd. Na 10 seconden (waarin de selectie wordt opgeheven) verschijnt het sym bool “H” doorlopend bij een hetero kookzone.

Zo Niet, dan verschijnt het symbol "0".

Het geluidssignaal worden afgebrozen en de LED van de kookzone-timer knippert Niet meer:

• na 2 minutes en/of
• door een willekeurige toets te activeren.

Hierna gaat het timer-displayuit; de kookzone is Niet geselecteerd.

De timer voor afzonderlijke kookzones werktopezelfde manier als de kookwekker.

Als er een timer is geprogrammeerd voor een kookzone dan za de beperking van de bedrijfsduur van de tijsdwaarde afhangen, nied van de standardabelwaarde.

Pauzemodus

De pauzemodus activeren

Wanner kookzones actief zich, kurz u ze stopzetten door 1 seconde lang op de "Pauze"-knop te duwen.

Tijdens de pauze

Geprogrammeerde timers worden stopgezet en dat blijft zo zolang de pauzefunctie nicht wordenuitgeschakeld.

De pauzemodus kan maximum 10 minuten duren. Als deutsche binnen dieijd Niet worden uitgeschakeld, z et de Touch Control zichzelf UIT. De Touch Control kan op elk moment worden uitgezet met de Aan/uit-knop en in dat geval worden de pauzemodus ook uitgeschakeld.

De pauzemodus uitschakelen

Duw op de pauzeknop en onmiddelijk daarna op eender welke andere knop om de vorige instellen te herstellen. Als u binnen de 10 seconden nadat u op de pauzeknop hebted geduwd geen andere knop gebruikt, schakelt de Touch Control zichelfuiit.

Installingen terugzetten

Als u per ongeluk op de ON/OFF-knop "1" drukt waardoor de aanraakknop uitgeschakeld wordt, dan kurz u met de terugzetknop de vorige instelingen terugzetten. Na het uitschaken moet u binnen 6 seconden de knop weer inschaken, en hebt u verrolgens nog eens 6 seconden op de pauzeknop "4" in te drukken. Metdez e functie kurz u de vorige kook- en timerinstellingen van elke kookzone terugzetten.

Voorzorgsmaatregelen: (Afb. 2)

• Bij het gebruik van de elementen worden aangeraden om gebruik te make n van pannen met een platte bodem, waarvan de diameter gelijk is of ifs groter dan is aangegeven op de plaat;
• Overkoken van vloeistof vermijden; waarom bij het aan de kook raken of hoe dan ook bij verwarmde vloeistoffen de toevoer van warmte verminderen;
• de elementen nicht ingeschakeld latent zonder pan of met een lege pan of braadpan.
• Indien het oppervlak van de kookplaat beschadigd raakt, moet u de stroomtoevoer van het apparaat onmiddelijk uitschakelen om elektrische schokken te vermijden.
• Gebruik geen stoomreinigers op de kookplaat.
• Dit apparatusaat is nicht geschickt voor personen (inclusief kinderen) wiens fysieke, sensorische of mentale vermogens beperkt+zijn of die onvoldoende ervaring of kennis hebben, tenzij zij uitleg of gebruiksinstructies voor het apparatusaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid.
• Laat kinderen nooit alleen om zeker te zich met het apparaat spelen.

Onderhoud (Afb. 3)

Stukken van bladaluminium, overblijfsels van levensmiddelen, scheuten van vet, suiker, of sterk suikerhoudende spijzen要去en met een schraper van de kookvlakte onmiddelijk verwijderd worden om möglichke beschadiging van de bladoppervakte te voorkomen. Reinig de kookplaat na gebruik met een geschikt product en keukenpapier; spoel verrolgens met water en droog de planta af met een schon doeok. Gebruik nooit sponzen of schuursponzen; vermijd gebruik van agressieve chemische detergenten of ontvlekker.

Instructies voor de installerateur

Installatie

De onderstaande instructies zijn bedoeld voor de gekwalificeerde installeratuer, die de installmentie, regeling en het onderhoud uitvoert volgens de geldende wetten en normen. Reparations要去en algijd worden uitgevoerd terwijjl de stroomvoorziening van het apparaat is onderbroken.

Plaatsing (Afb. 4)

1 Vooranzlicht
2 Zijaanzicht

Het apparaat is voorzien om te worden verzonken in een keukenblad zoals geillustreerd in de betreffende figuur. Dicht de ruimte:tussen het keukenblad en de plaat rondon af met de bijgeleverde kit.

Elektrische aansluiting(Afb. 5)

Alvorens de elektrische aansluiting te verrachten verzekert men zich ervan dat:

• de karakteristieken van het stroomvoorzienende apparaat voldoen aan hetgeen is vermeld op de registratieplaat onderop de kookplaat;

• dat het stroomvoorzienende apparaat voorzien is van een effectieve aardeverbinding volgens de wettelijk voorgeschreven normen en beschikkingen. Het aarden is verplicht volgens de wet. In het geval dat het apparaat Niet is uitgerust met een kabel en/of stekker, dient gebruik gemaakt te worden van m ateriaal, geschikt voor de stroomvoering en de werktem peratuur, zoals aangegeven op de registratieplaat. De kabel mag op geen enkel punt een temperatuur bereiken die hoger is dan 50^ boven de omgevingstemperatuur. Wenst men een directe verbinding met het Lichtnet, dan is het noodzakelijk een onderbrekingsschakelaarussen te plaatsen, met een minimale afstand van 3mm tussen de contacten, die gedimensioneerd is voor het geregisteerd vermogen en voldoet aan de geldende normen (de aardekabel geel/groen mag Niet door de schakelaar worden onderbroken). De stekker of schakelaar要去 gemakkelijk bereikbaar zijn als de apparatuur eenmaal geinstalleerd is.

De fabrikant wijst)iedere verantwoordelijkheid af in geval dat het bovenstaande en de gebruikelijkkepreventieve normen nicht worden gespecteerd.

Als de voedingskabel beschadigd is, moet deze door de fabrikant of door de technische Dienst worden verrangen of in elk geval door een person met een soortgelijke kwalificatie, zodate elk gevaar worden vermeden.
