MODE D'EMPLOI RDOS 46 NODOR

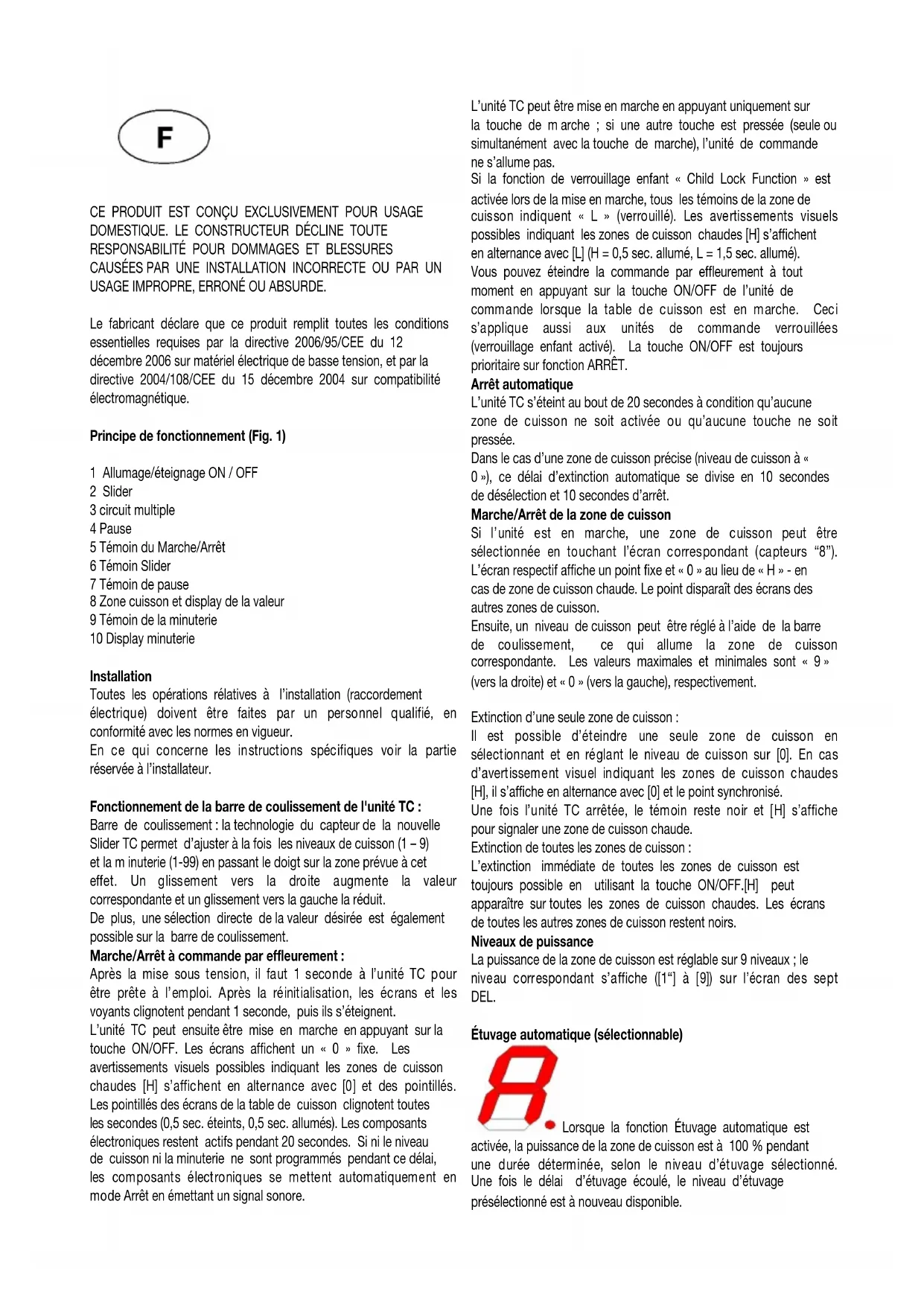

service centre, or by a qualified electrician.CE PRODUIT EST CONÇU EXCLUSIVEMENT POUR USAGE DOMESTIQUE. LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR DOMMAGES ET BLESSURES CAUSÉES PAR UNE INSTALLATION INCORRECTE OU PAR UN USAGE IMPROPRE, ERRONÉ OU ABSURDE.

Le fabricant déclare que ce produit remplit toutes les conditions

essentielles requises par la directive 2006/95/CEE du 12

décembre 2006 sur matériel électrique de basse tension, et par la

directive 2004/108/CEE du 15 décembre 2004 sur compatibilité

Principe de fonctionnement (Fig. 1)

5 Témoin du Marche/Arrêt

8 Zone cuisson et display de la valeur

9 Témoin de la minuterie

10 Display minuterie

Toutes les opérations rélatives à l’installation (raccordement

électrique) doivent être faites par un personnel qualifié, en

conformité avec les normes en vigueur.

En ce qui concerne les instructions spécifiques voir la partie

réservée à l’installateur.

Fonctionnement de la barre de coulissement de l'unité TC :

Barre de coulissement : la technologie du capteur de la nouvelle

Slider TC permet d’ajuster à la fois les niveaux de cuisson (1 – 9)

et la m inuterie (1-99) en passant le doigt sur la zone prévue à cet

effet. Un glissement vers la droite augmente la valeur

correspondante et un glissement vers la gauche la réduit.

De plus, une sélection directe de la valeur désirée est également

possible sur la barre de coulissement.

Marche/Arrêt à commande par effleurement :

Après la mise sous tension, il faut 1 seconde à l’unité TC pour

être prête à l’emploi. Après la réinitialisation, les écrans et les

voyants clignotent pendant 1 seconde, puis ils s’éteignent.

L’unité TC peut ensuite être mise en marche en appuyant sur la

touche ON/OFF. Les écrans affichent un « 0 » fixe. Les

avertissements visuels possibles indiquant les zones de cuisson

chaudes [H] s’affichent en alternance avec [0] et des pointillés.

Les pointillés des écrans de la table de cuisson clignotent toutes

les secondes (0,5 sec. éteints, 0,5 sec. allumés). Les composants

électroniques restent actifs pendant 20 secondes. Si ni le niveau

de cuisson ni la minuterie ne sont programmés pendant ce délai,

les composants électroniques se mettent automatiquement en

mode Arrêt en émettant un signal sonore.

L’unité TC peut être mise en marche en appuyant uniquement sur

la touche de m arche ; si une autre touche est pressée (seule ou

simultanément avec la touche de marche), l’unité de commande

Si la fonction de verrouillage enfant « Child Lock Function » est

activée lors de la mise en marche, tous les témoins de la zone de

cuisson indiquent « L » (verrouillé). Les avertissements visuels

possibles indiquant les zones de cuisson chaudes [H] s’affichent

en alternance avec [L] (H = 0,5 sec. allumé, L = 1,5 sec. allumé).

Vous pouvez éteindre la commande par effleurement à tout

moment en appuyant sur la touche ON/OFF de l’unité de

commande lorsque la table de cuisson est en marche. Ceci

s’applique aussi aux unités de commande verrouillées

(verrouillage enfant activé). La touche ON/OFF est toujours

prioritaire sur fonction ARRÊT.

L’unité TC s’éteint au bout de 20 secondes à condition qu’aucune

zone de cuisson ne soit activée ou qu’aucune touche ne soit

Dans le cas d’une zone de cuisson précise (niveau de cuisson à «

0 »), ce délai d’extinction automatique se divise en 10 secondes

de désélection et 10 secondes d’arrêt.

Marche/Arrêt de la zone de cuisson

Si l’unité est en marche, une zone de cuisson peut être

sélectionnée en touchant l’écran correspondant (capteurs “8”).

L’écran respectif affiche un point fixe et « 0 » au lieu de « H » - en

cas de zone de cuisson chaude. Le point disparaît des écrans des

autres zones de cuisson.

Ensuite, un niveau de cuisson peut être réglé à l’aide de la barre

de coulissement, ce qui allume la zone de cuisson

correspondante. Les valeurs maximales et minimales sont « 9 »

(vers la droite) et « 0 » (vers la gauche), respectivement.

Extinction d’une seule zone de cuisson :

Il est possible d’éteindre une seule zone de cuisson en

sélectionnant et en réglant le niveau de cuisson sur [0]. En cas

d’avertissement visuel indiquant les zones de cuisson chaudes

[H], il s’affiche en alternance avec [0] et le point synchronisé.

Une fois l’unité TC arrêtée, le témoin reste noir et [H] s’affiche

pour signaler une zone de cuisson chaude.

Extinction de toutes les zones de cuisson :

L’extinction immédiate de toutes les zones de cuisson est

toujours possible en utilisant la touche ON/OFF.[H] peut

apparaître sur toutes les zones de cuisson chaudes. Les écrans

de toutes les autres zones de cuisson restent noirs.

Niveaux de puissance

La puissance de la zone de cuisson est réglable sur 9 niveaux ; le

niveau correspondant s’affiche ([1“] à [9]) sur l’écran des sept

Étuvage automatique (sélectionnable)

Lorsque la fonction Étuvage automatique est

activée, la puissance de la zone de cuisson est à 100 % pendant

une durée déterminée, selon le niveau d’étuvage sélectionné.

Une fois le délai d’étuvage écoulé, le niveau d’étuvage

présélectionné est à nouveau disponible.Lancement de la fonction Étuvage automatique :

Allumer l'unité de commande et sélectionner une zone de

Une fois le niveau de cuisson réglé sur « 9 », la fonction Étuvage

automatique s’active en appuyant sur la extrémité droite du

curseur. « A » s’affiche immédiatement sur l’écran.

Le niveau d’étuvage est ensuite sélectionné via la barre de

coulissement. Le symbole « A » apparaît 3 secondes après avoir

relâché la touche – en alternance avec le stade d’étuvage (500

msec « A » et 1,5 sec d’étuvage).

Le stade d’étuvage peut être modifié dans les 15 secondes

suivant l’activation sans éteindre l’étuvage. Par conséquent, la

zone de cuisson doit être sélectionnée et réglée par la suite.

En cas de sélection au bout de 15 secondes, un stade de cuisson

inférieur peut être réglé ; l’étuvage automatique s’éteint.

un stade d’étuvage supérieur peut être sélectionné ; la durée

d’étuvage est automatiquement alignée sur le stade d’étuvage

Activation à circuit multiple

L’unité de commande peut déclencher – en fonction des types –

un double ou un triple circuit. Les circuits multiples sont

automatiquement activés suivant la mise en marche d'une zone

Activation/Désactivation du double circuit HL En activant la touche du double circuit, le circuit correspondant

ou le circuit extérieur se désactivent. Rappuyer sur la touche du

double circuit réactive le circuit extérieur.

Lorsqu’un double circuit ou un circuit extérieur est actif, le voyant

correspondant reste allumé en continu.

Activation/Désactivation du triple circuit HL Pour le triple circuit , la procédure est la suivante :

-À la pression de la touche des circuits multiples, les circuits

doubles et triples d’une zone de cuisson active sont désactivés.

-Rappuyer sur la touche des circuits multiples, active le premier

circuit extérieur et le voyant correspondant se rallume.

-Une deuxième pression de la touche des circuits multiples active

le second circuit extérieur et le voyant correspondant se rallume.

La durée pendant laquelle une zone de cuisson doit rester chaude

après son extinction – ce qui peut entraîner des brûlures au

contact – est calculée.

Le statut est calculé en fonction de :

Niveau de puissance sélectionné (« 0 » à « 9 »)

Délai de marche/arrêt des relais

L’indication de chaleur résiduelle de chaque zone de cuisson

reste activée jusqu’à ce que la température calculée soit inférieure

Extinction automatique (limitation du temps de

Pour chaque zone de cuisson activée, un temps de

fonctionnement maximal est défini. Le temps de fonctionnement

maximal dépend du niveau de cuisson sélectionné. Au-delà de

ce temps de fonctionnement maximal, la zone de cuisson s’éteint

Chaque action du statut de la zone de cuisson (modification du

niveau de cuisson, etc.) réinitialise la minuterie à la valeur initiale.

Les réglages de la minuterie ont priorité sur les limitations de

temps de fonctionnement pour le réglage de niveau de cuisson

Protection contre l’activation accidentelle

Le système électronique s’éteint automatiquement en cas

d’utilisation permanente identifiée des touches pendant environ

10 secondes. L’unité de commande émet un signal sonore

pendant 10 secondes (délai : 1000 msec, 500 msec en marche) et

le code d’erreur « E R 0 3 » clignote sur l’écran (0,5 s allumé 0,5 s

éteint). Si la pression permanente dépasse 10 secondes, seul le

code d’erreur « ER 03 » continue de clignoter tant que le

dysfonctionnement se produit et est identifié comme tel. Si la

zone de cuisson est chaude, le symbole [H] s'affiche en

alternance avec le code d'erreur (0,5 sec le symbole, 0,5 sec « H

Des éclaboussures d’eau sur la surface vitrée ne conduisent pas

automatiquement à l’activation des touches et ne sont pas

forcément détectées. (Après avoir essuyé la vitre de protection

des touches, toutes les touches sont immédiatement utilisables).

Si aucune zone de cuisson n’est activée dans un délai de 20

secondes après la mise en marche, l’unité de commande se met

à l’arrêt (écran noir).

Verrouillage (en option)

La fonction de verrouillage en mode veille ou actif, verrouille le

clavier et le voyant correspondant s’allume en continu. Il convient

de prendre le délai de fonctionnement du verrouillage en ligne de

compte. La comm ande continue à fonctionner dans le mode réglé

mais ne peut pas être modifiée, sauf pour ce qui est de la touche

de verrouillage et son activation/désactivation.

L’arrêt est également possible avec la touche de verrouillage en

mode verrouillé. À l’arrêt, le voyant du verrouillage s’éteint. Le

voyant de la fonction de verrouillage s'allume à nouveau lorsque

la touche est activée (en mode veille 10 s) jusqu’à ce qu’elle sois

désactivée par une pression répétée de la touche de verrouillage.

L’activation/la désactivation de la fonction de verrouillage n’est

pas possible lorsque l’unité est éteinte.

Lorsque la minuterie expire, les alarmes correspondantes peuvent

être validées en appuyant sur n’importe quelle touche, sans

besoin de déverrouiller la commande.

Une pression répétée de la touche de verrouillage en mode veille

ou actif, débloque la clavier et le voyant correspondant s’éteint.

Toutes les touches fonctionnent à nouveau normalem ent.

Alarme sonore (Buzzer)

Les événements suivants sont associés à une alarme sonore :

Une seule tonalité brève lorsqu’une touche est utilisée.

Une tonalité intermittente plus longue lorsqu'une touche est

pressée pendant un long moment (≥ 10 sec)

Expiration de la m inuterie

Fonction minuterie (en option)

La fonction m inuterie possède deux modalités :

-Minuterie autonome de 1 à 99 minutes : Signal sonore. Cette

fonction ne peut être activée que si aucune zone de cuisson n’est

en marche (tous les niveaux = 0). Si une zone de cuisson est

activée (niveau > 0), la minuterie autonome continue à fonctionner.

Si la minuterie est utilisée pour éteindre une zone de cuisson (voir

la minuterie de zone de cuisson), l'unité doit d’abord être éteinte(touche Marche/Arrêt) puis rallumée.

-Minuterie de zone de cuisson de 1 à 99 minutes : Il est

uniquement possible d’activer cette fonction lorsqu’une zone de

cuisson est active (niveau > 0 ; pointillé). Signal sonore. Possibilité

de programmer au choix l'une des quatre zones de cuisson à

Réglage de la minuterie :

Utiliser la barre de coulissement.

Tout d’abord, il faut procéder au réglage du premier chiffre puis à

Dans un délai de 10 secondes après le réglage du deuxième

chiffre, la valeur peut être modifiée. (Point allumé sur l'écran de la

zone de la minuterie et en cas de minuterie spécifique à une zone

de cuisson, le voyant correspondant clignote).

Pendant le déroulement de la minuterie, la valeur peut être réglée

sur [0] en appuyant directement sur [0] sur la barre de

coulissement (côté gauche).

Arrête de la minuterie :

Il est possible d’arrêter la minuterie en la réglant sur 0.

Une minuterie autonome peut être annulé par une double

pression de la touche Marche/Arrêt.

Minuterie autonome :

Si l’unité de commande est allumée (les écrans de toutes les

zones de cuisson indiquent [0]), la minuterie autonome peut être

activée en appuyant sur la touche prévue à cet effet. L’écran de la

minuterie indique « 00 ». Le point décimal de l’écran de la

minuterie clignote. La minuterie s’arrête au bout de 10 secondes

(écran noir) si aucun réglage n’est effectué. Si dans un délai de 10

secondes la valeur de la minuterie est réglée mais qu’aucune

zone de cuisson n’est activée, les écrans des zones de cuisson

s’éteignent (les relais d’interposition s’éteignent égalem ent). Les

avertissements visuels possibles indiquant les zones de cuisson

chaudes [H] s’affichent en continu.

Tant que la minuterie est sélectionnée (le pointillé clignote

pendant 10 secondes), elle peut être réglée. La gamme de

réglage s'étend de 0 à 99 minutes par tranches d’une minute ; via

la barre de coulissement.

Immédiatement après le réglage de la valeur de la minuterie, le

décompte commence. La sélection de la minuterie cesse au bout

de 10 secondes et l’écran correspondant indique la valeur de la

minuterie. À la fin du délai de la minuterie, un signal sonore

retentit et l’écran de la minuterie clignote en indiquant « 00 ».

Le signal sonore cesse

-au bout de 2 minutes et/ou

-lorsqu’une touche est pressée.

L'écran de la minuterie cesse alors de clignoter et s'éteint. Les

avertissements visuels possibles indiquant les zones de cuisson

chaudes [H] s’affichent en continu.

En appuyant sur la touche Marche/Arrêt, l'unité de commande

passe de la minuterie autonome à la m inuterie spécifique à une

zone de cuisson à tout moment, que la minuterie autonome soit

Allumer l’unité TC lorsque la minuterie autonome est active.

Sélectionner tout d’abord la minuterie (le point des décimales

clignote sur l’écran de la minuterie). Après la sélection d’une zone

de cuisson, le point disparaît de l’écran de la minuterie et un point

fixe s’affiche sur l'écran de la zone de cuisson.

Si la touche Marche/Arrêt est utilisée pour éteindre l’unité, la

minuterie autonome – si elle est toujours en marche – s’arrête

Program mation de la minuterie spécifique à une zone de cuisson

Mettre l’unité TC en marche et activer la m inuterie spécifique à

une zone de cuisson.

Activer une zone de cuisson (niveau de cuisson > 0), puis

sélectionner l’écran de la minuterie (dans un délai de 10

secondes), puis attribuer une valeur pour l’arrêt de la zone de

cuisson. Le voyant de la minuterie indique quelle zone de cuisson

est concernée par la minuterie.

Dès que la minuterie est sélectionnée, le voyant correspondant se

met à clignoter et le point de l’écran de la minuterie clignote

également en continu. Si la zone de cuisson est sélectionnée par

après, le point disparaît et le voyant cesse de clignoter.

Il est possible de basculer entre plusieurs zones de cuisson pour

afficher la valeur correspondant à la minuterie de chaque zone.

Les réglages de la minuterie des autres zones de cuisson reste

Le réglage est le même que pour la minuterie autonome.

Si plusieurs minuteries sont actives, l’écran indique la valeur

inférieure (au bout de 10 secondes).

à la fin du délai de la m inuterie, un signal sonore retentit et l’écran

de la minuterie clignote en indiquant « 00 ». Le voyant de la

minuterie clignote. La zone de cuisson concernée par la minuterie

s’éteint, « 0 » s’affiche et la zone de cuisson est automatiquement

sélectionnée. Au bout de 10 secondes, un « H » s’affiche pour la

zone de cuisson chaude.

Sinon, le symbole « 0 » s’affiche.

Le signal sonore et le clignotement de la zone de cuisson

- au bout de 2 minutes et/ou

- lorsqu’une touche est pressée.

Ensuite, l’écran de la minuterie s'éteint et la zone de cuisson n’est

Le fonctionnement de la minuterie spécifique à une zone de

cuisson est identique à celui de la minuterie autonome.

Si la minuterie est programmée pour une zone de cuisson, la

limite de temps dépend de la valeur de la minuterie et pas de la

valeur indiquée dans le tableau.

Activation du mode pause

Tant que les zones de cuisson fonctionnent, il est posible de les

arrêter en appuyant pendant 1 seconde sur la touche « Pause ».

Les temporisateurs programmés sont arrêtés et ils restent

ainsi pendant la pause.

La durée maximale du mode pause est de 10 minutes. S’il n’est

pas annulé pendant cette période, le Touch Control s’éteint. Le

Touch Control peut être désactivé à n’im porte quel moment au

moyen de ON/OFF ; dans ce cas, le mode pause est désactivé.

Désactivation du mode pause :

Si l’on appuie sur la touche de pause puis sur n’importe quelle

autre touche, l’état préalable se rétablit. Si aucune touche n’est

appuyée 10 secondes après avoir appuyé sur celle de pause, le

Touch Control s’éteint.

Récupération des réglages

Si le panneau de commande tactile est éteint par erreur avec le

bouton ON/OFF « 1 », il est possible de récupérer les réglages

antérieurs en utilisant la fonction de récupération. Une fois éteint,

l'utilisateur dispose de 6 secondes pour rallumer le panneau decommande puis de 6 secondes supplémentaires pour presser le

bouton de pause « 4 ». Cette fonction permet de récupérer les

valeurs antérieures de puissance de cuisson et de temporisation

de chacune des zones de cuisson.

Précautions ( Fig. 2)

- Nous recommandons l’utilisation de recipients à fond plat d’un

diamètre égal ou légérement supérieur à celui de la zone chaude;

- Eviter les débordements de liquide; réduire la puissance une fois

l’ebullition atteinte;

- Ne pas laisser fonctionner les éléments de chauffe à vide ou

avec un recipient vide.

- Si la surface de la plaque se casse, débrancher immédiatement

l’appareil du réseau électrique pour éviter un éventuel choc

- Ne pas utiliser d’appareils à vapeur pour le nettoyage de la

- Cet appareil n’est pas destiné à être utilisé par des personnes (y

compris des enfants) dont les capacités physiques, sensorielles

ou mentales sont réduites, ou qui ne possèdent pas d'expérience

ou de connaissance, sauf si elles ont été supervisées ou si elles

ont reçu des instructions relatives à l’utilisation de l’appareil de la

part d’une personne responsable de leur sécurité.

- Les enfants devront être supervisés pour s’assurer qu’ils ne

jouent pas avec l’appareil.

Enlevez aussitôt du plan de cuisson tout fragm ent de papier en

aluminium, tout résidu de nourriture, toute éclaboussures de

graisse, de sucre ou d’autres aliments fortement riches en

saccharine à l’aide d’une raclette à fin d’éviter d’endommager la

surface du plan. Ensuite, nettoyer avec un produit adéquat et du

papier absorbant, puis rincer à l’eau et sécher avec un torchon

propre. N’utiliser en aucun cas d’éponges métalliques ou

abrasives, éviter également d’utiliser des détergents chimiques

agressifs comme les produits de nettoyage pour fours.

Instructions pour l’installateur

Ces instructions sont faites pour le technicien spécialisé comme

guide à l’installation, au réglage e à l’entretien suivant les lois et

les normes en vigueur. Les interventions doivent toujours être

effectuées quand l’appareil est débranché.

Positionnement (Fig. 4)

L’appareil est prévu pour être encastré dans une table de travail

comme indiqué dans le dessin spécial. Préparer la colle pour

seller ci-jointe sur tout le périmètre du plan.

Branchement électrique (Fig.5)

Avant d’effectuer le branchement électrique, s’assurer que:

- les caracteristiques de l’installation soient de nature à satisfaire

toutes les indications portées sur la plaque signalétique située

- que l’installation dispose d’un raccordement à la terre secon les

normes et les dispositions en vigueur. La mise à terre est

obligatoire aux termes de la loi.

Si l’appareil n’a pas de câble et /ou de prise correspondante,

utiliser de la matière apte à l’absorption indiquée sur la plaque

signalétique et à la température de travail. Le câble ne devra

jamais atteindre une température supérieure de 50°C à celle

Si on désire une connexion directe au réseau, il faut prévoir un

dispositif de coupure omnipolaire avec une distance d’ouverture

entre les contacts de 3 mm dimensionné à la puissance de plaque

et qui suit les normes en vigueur (le fil de terre de couleur

jaune/vert ne doit pas être coupé par l’interrupteur).

La prise ou l’interrupteur omnipolaire doivent être facilement

accessibles après la mise en place de l’appareil.

Le Constructeur décline toute responsabilité au cas où ces

normes et les autre normes contre les accidents ne seraient

pas observées.QUESTO PRODOTTO È STATO CONCEPITO PER UN IMPIEGO DI TIPO DOMESTICO. IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ NEL CASO DI EVENTUALI DANNI A COSE O PERSONE DERIVANTI DA UNA NON CORRETTA INSTALLAZIONE O DA USO IMPROPRIO, ERRONEO OD ASSURDO.

*En tenant compte du coefficient de simultanéité.
