MANUAL DE USUARIO RDOS 46 NODOR

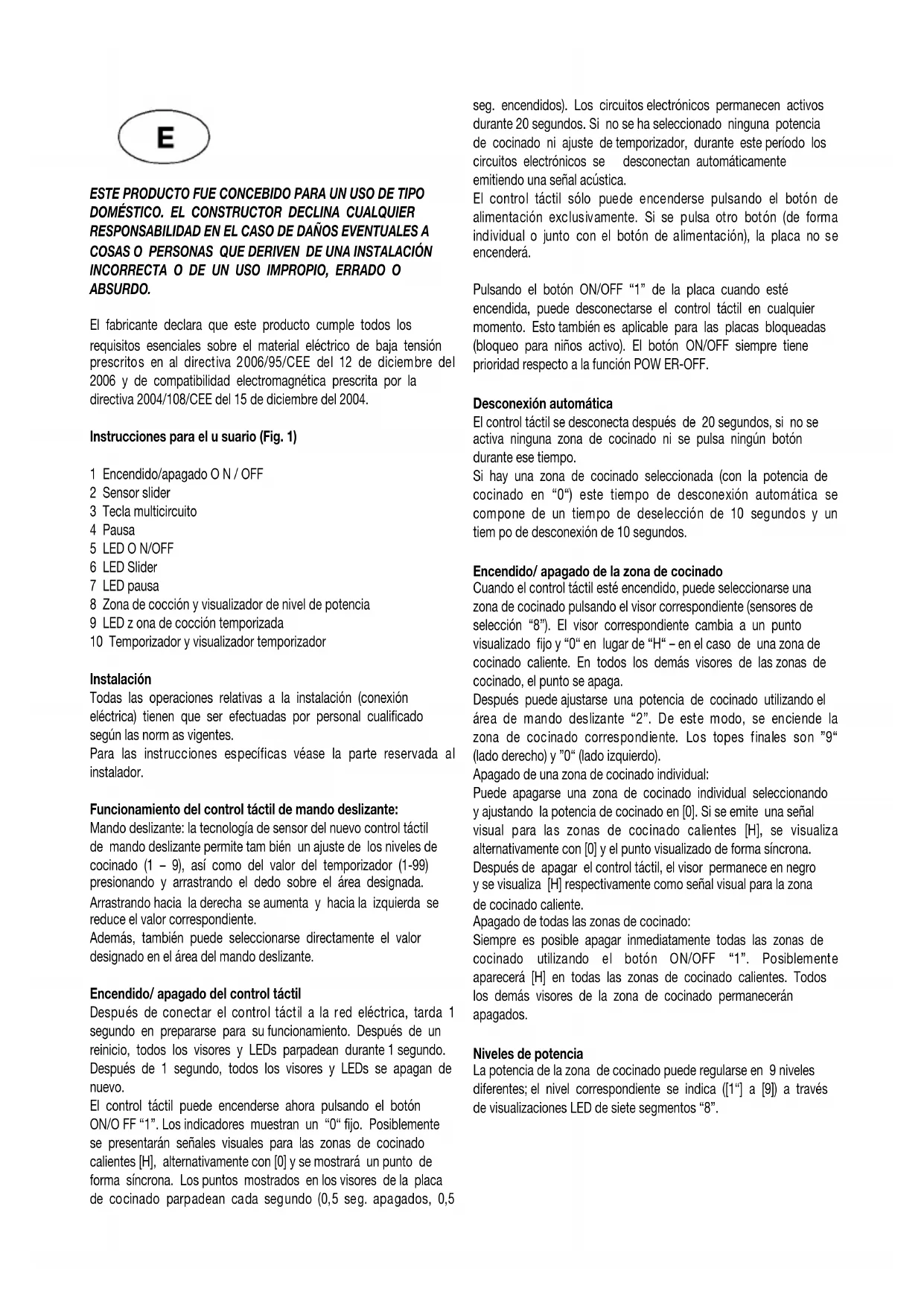

ESTE PRODUCTO FUE CONCEBIDO PARA UN USO DE TIPO DOMÉSTICO. EL CONSTRUCTOR DECLINA CUALQUIER RESPONSABILIDAD EN EL CASO DE DAÑOS EVENTUALES A COSAS O PERSONAS QUE DERIVEN DE UNA INSTALACIÓN INCORRECTA O DE UN USO IMPROPIO, ERRADO O ABSURDO.

El fabricante declara que este producto cumple todos los

requisitos esenciales sobre el material eléctrico de baja tensión

prescritos en al directiva 2006/95/CEE del 12 de diciembre del

2006 y de compatibilidad electromagnética prescrita por la

directiva 2004/108/CEE del 15 de diciembre del 2004.

Instrucciones para el u suario (Fig. 1)

1 Encendido/apagado O N / OFF

8 Zona de cocción y visualizador de nivel de potencia

9 LED z ona de cocción temporizada

10 Temporizador y visualizador temporizador

Todas las operaciones relativas a la instalación (conexión

eléctrica) tienen que ser efectuadas por personal cualificado

según las norm as vigentes.

Para las instrucciones específicas véase la parte reservada al

Funcionamiento del control táctil de mando deslizante:

Mando deslizante: la tecnología de sensor del nuevo control táctil

de mando deslizante permite tam bién un ajuste de los niveles de

cocinado (1 – 9), así como del valor del temporizador (1-99)

presionando y arrastrando el dedo sobre el área designada.

Arrastrando hacia la derecha se aumenta y hacia la izquierda se

reduce el valor correspondiente.

Además, también puede seleccionarse directamente el valor

designado en el área del mando deslizante.

Encendido/ apagado del control táctil

Después de conectar el control táctil a la red eléctrica, tarda 1

segundo en prepararse para su funcionamiento. Después de un

reinicio, todos los visores y LEDs parpadean durante 1 segundo.

Después de 1 segundo, todos los visores y LEDs se apagan de

El control táctil puede encenderse ahora pulsando el botón

ON/O FF “1”. Los indicadores muestran un “0“ fijo. Posiblemente

se presentarán señales visuales para las zonas de cocinado

calientes [H], alternativamente con [0] y se mostrará un punto de

forma síncrona. Los puntos mostrados en los visores de la placa

de cocinado parpadean cada segundo (0,5 seg. apagados, 0,5

seg. encendidos). Los circuitos electrónicos permanecen activos

durante 20 segundos. Si no se ha seleccionado ninguna potencia

de cocinado ni ajuste de temporizador, durante este período los

circuitos electrónicos se desconectan automáticamente

emitiendo una señal acústica.

El control táctil sólo puede encenderse pulsando el botón de

alimentación exclusivamente. Si se pulsa otro botón (de forma

individual o junto con el botón de alimentación), la placa no se

Pulsando el botón ON/OFF “1” de la placa cuando esté

encendida, puede desconectarse el control táctil en cualquier

momento. Esto también es aplicable para las placas bloqueadas

(bloqueo para niños activo). El botón ON/OFF siempre tiene

prioridad respecto a la función POW ER-OFF.

Desconexión automática

El control táctil se desconecta después de 20 segundos, si no se

activa ninguna zona de cocinado ni se pulsa ningún botón

Si hay una zona de cocinado seleccionada (con la potencia de

cocinado en “0“) este tiempo de desconexión automática se

compone de un tiempo de deselección de 10 segundos y un

tiem po de desconexión de 10 segundos.

Encendido/ apagado de la zona de cocinado

Cuando el control táctil esté encendido, puede seleccionarse una

zona de cocinado pulsando el visor correspondiente (sensores de

selección “8”). El visor correspondiente cambia a un punto

visualizado fijo y “0“ en lugar de “H“ – en el caso de una zona de

cocinado caliente. En todos los demás visores de las zonas de

cocinado, el punto se apaga.

Después puede ajustarse una potencia de cocinado utilizando el

área de mando deslizante “2”. De este modo, se enciende la

zona de cocinado correspondiente. Los topes finales son ”9“

(lado derecho) y ”0“ (lado izquierdo).

Apagado de una zona de cocinado individual:

Puede apagarse una zona de cocinado individual seleccionando

y ajustando la potencia de cocinado en [0]. Si se emite una señal

visual para las zonas de cocinado calientes [H], se visualiza

alternativamente con [0] y el punto visualizado de forma síncrona.

Después de apagar el control táctil, el visor permanece en negro

y se visualiza [H] respectivamente como señal visual para la zona

de cocinado caliente.

Apagado de todas las zonas de cocinado:

Siempre es posible apagar inmediatamente todas las zonas de

cocinado utilizando el botón ON/OFF “1”. Posiblemente

aparecerá [H] en todas las zonas de cocinado calientes. Todos

los demás visores de la zona de cocinado permanecerán

La potencia de la zona de cocinado puede regularse en 9 niveles

diferentes; el nivel correspondiente se indica ([1“] a [9]) a través

de visualizaciones LED de siete segmentos “8”.Precocinado automático (seleccionable)

Cuando se activa el precocinado automático, la

potencia de la zona de cocinado se activa al 100 % por un

período de tiempo que depende de la potencia de cocinado

seleccionada. Una vez finalizado el tiempo de precocinado,

prevalece de nuevo la potencia de cocinado preseleccionada.

Procedimiento para iniciar el precocinado automático:

Se enciende la placa y se selecciona una zona de cocinado.

Después de ajustar la potencia de cocinado “9“ se activa el

precocinado automático, pulsando el extremo derecho del slider.

Aparece “A” inmediatamente en el visor.

Ahora se selecciona la potencia de cocinado requerida por medio

del área de mando deslizante. Aparece el símbolo “A” después

de 3 segundos de soltar el botón, alternativamente con la

potencia de cocinado (500 mseg ”A“ y 1,5 seg. la potencia de

La potencia de cocinado puede cambiarse en un plazo de 15

segundos después del encendido sin apagar el intensificador de

precocinado. Por lo tanto, tiene que seleccionarse y

posteriormente ajustarse la zona de cocinado relevante.

En el caso de una selección después de 15 seg. puede ajustarse

una potencia de cocinado inferior; se apaga el cocinado

Puede seleccionarse una potencia de cocinado superior; esto

hace que el tiempo de precocinado se adapte automáticamente,

de acuerdo con la potencia de cocinado seleccionada

Activación de múltiples circuitos (opcional)

La unidad de control puede disparar – según el tipo – un circuito

doble o triple. Los circuitos m últiples se activan automáticamente

después de activar una zona de cocinado.

Activación/ desactivación de un HL de circuito doble

Accionando el botón de circuito doble “3”, se desactiva el

circuito doble o exterior respectivo. Accionando de nuevo el

botón de circuito doble “3” vuelve a activarse el circuito exterior.

Un circuito doble o exterior activo también se muestra mediante

el LED asignado “11” que está iluminado fijo.

Activación/ desactivación del HL de circuito triple

Para el circuito triple se detalla el procedimiento operativo

-Accionando el botón de múltiples circuitos “3”, se desactivan los

circuitos doble y triple, respectivamente, de una zona de

-Volviendo a accionar el botón de m últiples circuitos “3” se activa

el primer circuito exterior y el LED asignado “11” se ilum ina de

-Accionando por segunda vez el botón de múltiples circuitos “3”

se activa el segundo circuito exterior y el LED asignado “11” se

Se calcula el tiempo durante el cual una zona de cocinado

mantiene calor residual después de apagarse, lo que puede

causar quemaduras al contacto.

El estado se calcula dependiendo de:

La potencia seleccionada (”0“ a ”9“)

Tiempo de encendido/ apagado de los relés

La indicación de calor residual de cada zona de cocinado

permanece activa hasta que la temperatura calculada es menor

Desconexión automática (limitación de tiempo de

Para cada zona de cocinado activada se define un tiempo de

funcionam iento máximo. El tiempo de funcionamiento máxim o

depende de la potencia de cocinado seleccionada. Después de

transcurrir el tiempo de funcionamiento máximo, la zona de

cocinado se desconecta automáticamente.

Cada vez que se activa el estado de la zona de cocinado (cambio

de la potencia de cocinado, etc.) se reinicia el temporizador al

Los ajustes del tem porizador tienen mayor prioridad frente a las

limitaciones del tiempo de funcionamiento para el ajuste de la

potencia de cocinado.

Protección contra el encendido no intencionado

El sistema electrónico desconecta autom áticam ente si detecta

accionamiento permanente de botones durante 10 segundos. La

placa emite una señal acústica durante 10 segundos indicando la

anomalía (período: 1000 mseg, 500 mseg O N) y el código de

error “E R 0 3” parpadea en el visor (0,5 s ON; 0,5s OFF). Si la

activación permanente supera los 10 seg., seguirá parpadeando

sólo el código de error “ER 03“ mientras persista la anomalía y se

identifique como tal. Si la zona de cocinado está en la potencia

“caliente“ el símbolo [H] alterna con el código de error (0,5 seg

símbolo, 0,5 seg. “H“).

Si se pulveriza agua sobre la superficie de vidrio, no siem pre se

acciona un botón y no puede detectarse con seguridad.

(Después de limpiar el vidrio que cubre los botones, todos

quedan listos para el funcionamiento inmediatamente).

Si no se activa ninguna zona de cocinado en un plazo de 20

segundos después de pulsar O N, la placa se apaga (visores

Bloqueo de botones (opcional)

El accionamiento del botón de bloqueo “4” en el modo de espera

o activo bloquea los botones y el LED de bloqueo “7” asignado

se ilumina fijo. Aquí deben tenerse en cuenta los tiempos de

activación del botón de bloqueo. La placa sigue funcionando en

el modo ajustado, pero ya no puede operarse con ningún botón,

excepto el propio botón de bloqueo o el de encendido/ apagado

Cuando los botones están bloqueados, también se puede apagar

con el botón de encendido/ apagado “1”. El LED de bloqueo de

botones “7” asignado se apaga cuando se desactiva el control. El

LED de la función de bloqueo de botones vuelve a activarse

cuando se enciende (en el modo de espera 10 s) hasta que se

desactiva accionando repetidamente el botón de bloqueo. No es

posible la activación/ desactivación de la función de bloqueo de

botones cuando la unidad está apagada.

Cuando finalizan los temporizadores programados, pueden

confirm arse las alarmas del temporizador correspondiente

activando cualquier botón sin necesidad de desbloquear el

El accionamiento repetido del botón de bloqueo en el modo deespera o activo desbloquea los botones y el LED de bloqueo de

botones asignado se apaga. Todos los botones del sensor

pueden operarse de nuevo del modo habitual.

Confirmación acústica (zumbador)

Las actividades siguientes que se producen durante el

funcionamiento del control táctil se confirman de forma acústica

a través de un zumbador:

Tono individual corto para el accionamiento normal de un botón

Tono interm itente, más largo, para el uso permanente de los

botones durante un período de tiempo más largo (≥ 10 seg.)

Finalización del temporizador

Función del temporizador (opcional)

La función del temporizador dispone de dos modos:

-Temporizador independiente 1..99 min: señal acústica con

temporización . Esta función sólo puede activarse mientras no

haya ninguna zona de cocinado en funcionamiento (todas las

potencias = 0). Si se inicia el funcionamiento de cualquier zona

de cocinado (potencia >0) se mantiene en funcionamiento el

temporizador independiente. Si tiene que utilizarse el

temporizador para apagar una zona de cocinado (véase

temporizador de zona de cocinado), en primer lugar debe

desactivarse el control (sensor de potencia) y activarse de nuevo.

-Temporizador de zona de cocinado 1..99 min: Esta función sólo

puede activarse mientras el cocinado esté activo (potencia < 0;

punto visualizado). La señal acústica con la temporización para

cuatro zonas de cocinado a apagar, es libremente programable.

Ajuste de un valor de tem porizador:

Ajustando el área de mando deslizante.

En primer lugar, se realiza el ajuste del primer dígito y

posteriormente el del segundo dígito.

En unos 10 seg. después del ajuste del segundo dígito puede

reiniciarse el valor. (Punto iluminado en el visor del temporizador

y en el caso de un temporizador específico de la zona de

cocinado, un LED asignado parpadeante).

En el caso de un visor de temporizador activo, el valor del

temporizador puede ajustarse a [0] directamente pulsando [0] en

el área de mando deslizante (parte izquierda)

Desactivación de un tem porizador activo:

Un temporizador puede desactivarse ajustando su valor a 0.

Un temporizador independiente puede desactivarse accionando

dos veces el botón de ON/OFF “1”.

Temporizador independiente:

Si la unidad de control se activa (todos los visores de la zona de

cocinado muestran [0]), el tem porizador independiente puede

activarse pulsando el botón de selección de temporizador. El

visor del temporizador muestra “00“. El punto decimal en el visor

del tem porizador parpadea. El temporizador se desactiva

después de 10 seg. (visor apagado) si no se realizan m ás ajustes.

En el caso de que un valor de temporizador se ajuste sin activar

una zona de cocinado en un plazo de 10 seg., se desactivan los

visores de la zona de cocinado (los relés de interposición también

se desactivan). Se muestran perm anentemente posibles señales

visuales para las zonas de cocinado calientes [H].

El temporizador puede ajustarse mientras se selecciona (el punto

del visor parpadea durante 10 seg.). La gama de ajuste es de 0 -

99 m inutos en pasos simples, mediante el área de mando

Inmediatamente después de ajustar el valor del temporizador se

inicia la cuenta atrás con el último valor ajustado. E l temporizador

se deselecciona automáticamente después de 10 segundos y el

visor del temporizador indica el valor del temporizador. Después

de transcurrir el tiem po ajustado se emite una señal acústica y en

el visor del temporizador parpadea ”00“.

Finaliza la señal acústica

-después de 2 min. y/o

-accionando cualquier botón.

Posteriormente, el visor del temporizador deja de parpadear y se

apaga. Se muestran permanentemente posibles señales visuales

para las zonas de cocinado calientes [H].

Pulsando el botón ON/OFF ”1”, la unidad de control puede

cam biarse de “funcionamiento puramente con tem porizador” a la

zona de cocinado en cualquier momento, con o sin el

temporizador independiente activado. Cambiando de nuevo a un

modo TC activo con un tem porizador independiente activo, el

temporizador se selecciona en primer lugar (el punto decimal en

el visor del temporizador parpadea). Después de seleccionar la

zona de cocinado, el punto decimal desaparece del visor del

temporizador y parpadea un punto decimal fijo en el visor de la

zona de cocinado. Al desconectar la placa con el botón ON/OFF

“1”, el tem porizador independiente – si sigue funcionando –

también se desconectará.

Programación del temporizador específico de la zona de

Al activar el control táctil se perm ite el ajuste del temporizador

para las zonas de cocinado dedicadas.

Activando una zona de cocinado (potencia de zona de cocinado

> 0) después de seleccionar el visor del temporizador (en un

plazo de 10 seg.) puede asignarse un valor de temporizador a la

zona de cocinado como una función de interrupción. El LED en

torno al temporizador “9” indica para qué zona de cocinado se ha

activado el temporizador.

Tan pronto com o se selecciona el temporizador parpadea el LED

correspondiente y el punto en el visor del temporizador parpadea

permanentemente. En el caso de que posteriormente se

seleccione una zona de cocinado, el punto se apaga y el LED

Cuando se cambia de una zona de cocinado a otra, el visor del

temporizador indica el valor del temporizador actual de la zona

de cocinado correspondiente. Los ajustes del temporizador de

otras zonas de cocinado permanecen activos.

El ajuste posterior es similar al del temporizador independiente

En el caso de que no haya más que un temporizador activo, el

visor indica el valor de temporizador más bajo (después de un

tiem po de deselección de 10s).

Después de que finalice el tiempo de ajuste, se emite una señal

acústica y en el visor del temporizador parpadea ”00“. El LED del

temporizador relacionado parpadea de forma síncrona. La zona

de cocinado programada se interrumpe, se visualiza un “0”

permanente y se selecciona automáticamente la zona de

cocinado. Después de 10 seg. (tiempo de deselección) se

muestra “H“ permanentemente en una zona de cocinado

“caliente”. De lo contrario se indica el símbolo “0“.

La señal acústica y el parpadeo del LED del temporizador de la

zona de cocinado finalizan

- después de 2 min. y/o

- accionando cualquier botón.

Posteriormente, el visor del temporizador se apaga y la zona de

cocinado permanece sin seleccionar.El comportamiento del temporizador específico de la zona de

cocinado es similar al del temporizador independiente.

En el caso de que un temporizador se programe para una zona

de cocinado, la limitación del tiem po de funcionamiento depende

del valor del temporizador y no del valor de la tabla estándar.

Activación del modo pausa

Mientras las zonas de cocción están funcionando, es posible

detenerlas tocando la tecla “Pausa” durante 1 segundo.

Los tem porizadores programados son detenidos y permanecen

en ese estado durante la pausa.

En m odo pausa puede durar como m áximo 10 minutos. Si no es

cancelado durante este periodo el Touch Control se apaga. El

Touch Control puede ser desactivado mediante la tecla de

ON/O FF en cualquier mom ento, en ese caso modo pausa es

Desactivación del modo pausa:

Tocando la tecla de pausa seguido de cualquier otra causa el

reestablecimiento del estado previo. Si no se toca ninguna tecla

después de la de pausa en 10 segundos, el Touch Control se

Recuperación de los ajustes

Si el control táctil es apagado por error mediante el botón

ON/O FF “1”, es posible recuperar los ajustes anteriores usando

la función de recuperación. Una vez apagado, el usuario dispone

de 6 seg. para encender de nuevo el control y, a continuación, de

otros 6 seg. más para pulsar el botón de pausa “4”. Esta función

permite recuperar los valores anteriores de potencia de cocinado

y de temporización en cada una las zonas de cocción.

Precauciones (Fig. 2)

- En el uso de los elementos calentadores se aconseja utilizar

recipientes con fondo plano de diámetro igual o ligeramente

superior a aquel indicado por la serigrafía.

- Evitar desbordamientos de líquido. Por lo tanto, a ebullición

completa o de todas formas una vez que esté caliente el líquido,

reducir la potencia;

- No dejar encendidas los elementos calentadores vacíos o con

ollas o cacerolas vacías.

- Si la superficie de la encimera se rompe, desconectar

inmediatamente el aparato de la red para evitar la posibilidad de

sufrir un shock eléctrico.

- Para la limpieza de la encimera no debe usarse ningún

- Este aparato no está destinado para ser usado por personas

(incluidos niños) cuyas capacidades físicas, sensoriales o

mentales estén reducidas, o carezcan de experiencia o

conocimiento, salvo si han tenido supervisión o instrucciones

relativas al uso del aparato por una persona responsable de su

- Los niños deberían ser supervisados para asegurar que no

jueguen con el aparato.

Mantenimiento (Fig. 3)

Restos de hojas de aluminio, residuos de alimentos, salpicaduras

de grasa, azúcar o alimentos fuertemente azucarados deben ser

inmediatamente removidos del plano de cocción con un raspador

para evitar daños posibles a la superficie del plano.

Sucesivamente limpiar con un producto adecuado y papel de

cocina, luego enjuagar con agua y secar con un paño limpio. De

ninguna manera usar esponjas o estropajos abrasivos; evitar

también el uso de detergentes quím icos agresivos o

Instrucciones para el instalador

Las presentes instrucciones están dirigidas al instalador como

guía para la instalación, regulación y mantenimiento según las

leyes y las normas vigentes. Las intervenciones tienen que ser

efectuadas siempre con el aparato desenchufado.

El aparato está previsto para ser encajado en un plano como se

ilustra en la figura.

Predisponer sobre todo el perímetro del plano el sellador en

No se aconseja la instalación sobre un horno, o por el contrario

- el horno tenga un eficaz sistema de enfriamiento

- que no se produzca de ningún modo el pasaje de aire caliente

desde el horno hacia el plano.

- preveer pasajes de aire como se indica en la figura.

Conexión eléctrica (Fig. 5)

Antes de efectuar la conexión eléctrica comprobar que:

- las características de la instalación satisfagan lo

indicado en la placa de características colocada

sobre el fondo de la superficie de cocción;

- que la instalación tenga una eficaz conexión de

tierra según las normas y las prescripciones de ley

vigentes. La puesta a tierra es obligatoria por ley.

En el caso de que el aparato no tenga el cable y/o enchufe utilizar

material apto para la corriente indicada en la placa de

características y para la temperatura de trabajo. El cable en

ningún punto tendrá que llegar a una temperatura superior de

50°C sobre la tem peratura am biente.

Si se quiere una conexión directa a la red, es necesario

interponer un interruptor omnipolar con abertura mínima entre los

contactos de 3 mm dimensionado para la carga de placa y

responder a las norm as vigentes (el cable de tierra amarillo/ verde

no tiene que ser interrumpido por el interruptor). El enchufe o el

interruptor om nipolar tienen que ser fácilmente alcanzables con el

El constructor declina cualquier responsabilidad en el caso de

que lo dicho arriba y las usuales normas contra los infortunios no

Si el cable de alimentación se daña, hágalo sustituir por el

fabricante, por un centro de asistencia técnica autorizado o

por un técnico de competencia similar, a fin de prevenir todo

tipo de riesgos.THIS APP LIA NCE IS CO NCEIVED FO R DOM ESTIC USE ONLY.

respectivamente indicado como um aviso óptico para a zona de

milésimas de segundos e fase de ebulição – 1,5 segundos).

o ajuste do segundo dígito.

Temporizador autónomo:

temporizador indica o valor actual do temporizador da respectiva

de cocção permanecem activas.

temporizador autónomo

Conexão eléctrica (Fig. 5)

TC hoeft te w orden ontgrendeld).

*Teniendo en cuenta el factor de simultaneidad
