Type product	Inbouw kookplaat
Merk	Hotpoint-Ariston
Model	PC 604 X HA
Materiaal	Roestvrij staal
Aantal kookzones	4 elektrische kookplaten (normaal en snel)
Afmetingen (B × D × H)	555 × 475 × 55 mm

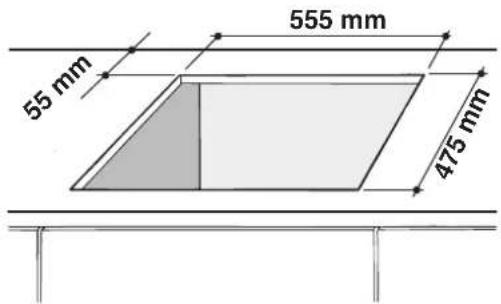

Inbouwuitsparing	555 × 475 mm
Voedingsspanning	220-230 V / 380-400 V 3N~, 50/60 Hz
Maximaal opgenomen vermogen	5600 W
Apparaatklasse	Klasse 3 (inbouw)
Type bediening	Draaiknoppen (6 standen)
Werking indicatielampje	Ja, gaat branden wanneer de kookplaat aan staat
Snelkookplaten	Ja, herkenbaar aan een rode stip
Installatie	Door een professional, houd veiligheidsafstanden aan
Reiniging	Met een vochtige spons, zonder schurende schoonmaakmiddelen of stoom
Kinderbeveiliging	Gebruik door kinderen onder 8 jaar zonder toezicht is niet toegestaan
Elektrische aansluiting	Zonder meegeleverde kabel, aan te passen aan het netwerk (schema in de handleiding)
Typeplaatje	Op het apparaat, geeft model (Mod.) en serienummer (S/N) aan

Veelgestelde vragen - PC 604 X HA HOTPOINT-ARISTON

Hoe stel ik het vermogen van de elektrische kookplaten in?

Draai de bijbehorende knop met de klok mee. De standen gaan van 0 (uit) tot 6 (maximaal vermogen). De standen 1 tot 5 zijn tussenstanden. Raadpleeg de tabel in de handleiding voor gebruiksadvies per kooktype.

Welke pannen gebruiken op de kookplaten?

Gebruik pannen met een vlakke bodem waarvan de diameter minimaal gelijk is aan die van de kookplaat. Vermijd instabiele of vervormde pannen om een goede thermische geleiding te garanderen en risico's te voorkomen.

Hoe reinig ik de kookplaat zonder deze te beschadigen?

Gebruik nooit schurende schoonmaakmiddelen, schuurpoeder of stoomreinigers. Wrijf met een vochtige spons over het roestvrijstalen oppervlak en droog met een zachte doek. Maak de elektrische kookplaten lauwwarm schoon met een vochtige doek en vet ze licht in met olie.

Wat te doen bij overkoken van vloeistof op de kookplaten?

Veeg gemorst materiaal onmiddellijk weg om vlekken van kalkwater of agressieve schoonmaakmiddelen te voorkomen. Wacht tot de kookplaten zijn afgekoeld voordat u schoonmaakt.

Kan het apparaat worden gebruikt met een externe timer?

Nee, dit apparaat is niet ontworpen om te worden ingeschakeld door een externe timer of een afstandsbedieningssysteem. De handleiding vermeldt dit expliciet.

Wat zijn de veiligheidsafstanden voor installatie?

Aangrenzende meubels hoger dan het kookvlak moeten minimaal 600 mm afstand hebben. De afzuigkap moet minimaal 650 mm zijn. Onder een hoog element voorzie je 700 mm. De uitsparing in het meubel moet 555 × 475 mm zijn.

Hoe sluit ik de kookplaat elektrisch aan?

De aansluiting moet door een professional worden uitgevoerd. Gebruik een kabel geschikt voor het vermogen (5600 W) en het type netwerk (220-230 V of 380-400 V). Het aansluitschema vindt u in de handleiding. De kabel moet worden vastgezet met een kabelklem en de aansluitklemmen moeten worden beschermd door een deksel.

Waar vind ik het serienummer en het model?

Deze informatie staat op het typeplaatje op het apparaat en/of op de verpakking. U heeft deze nodig voor ondersteuning.

Wat te doen als een kookplaat niet warm wordt?

Controleer of de knop op een andere stand dan 0 staat. Als het indicatielampje niet brandt, is de stroomtoevoer mogelijk onderbroken. Als het probleem aanhoudt, neem dan contact op met de klantenservice en probeer het niet zelf te repareren.

Hoe schakel ik het apparaat correct uit?

Draai alle knoppen naar stand 0 (uit). Schakel de stroomtoevoer uit door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten voordat u gaat schoonmaken of onderhoud uitvoert.

GEBRUIKSAANWIJZING PC 604 X HA HOTPOINT-ARISTON

Het installeren, 39-40

Plaatsing

Elektrische aansluiting

Beschrijving van het apparaat, 41

Algemeen aanzicht

Voorzorgsmaatregelen en advies, 42

Algemene veiligheidsmaatregelen

Afvalverwijdering

Praktisch advies voor het gebruik van de elektrische kookplaten

Onderhoud en verzorging, 43

De elektrische stroom afsluiten

Schoonmaken van het apparaat

Typeplaatje

Service

PAS OP: Dit apparaat en zijn bereikbare onderdelen worden tijdens gebruik zeer heet. Zorg ervoor de verwarmende elementen niet aan te raken. Zorg ervoor dat kinderen die kleiner dan 8 jaar oud zijn niet dichtbij het apparaat kunnen komen, tenzij onder constant toezicht. Het huidige apparaat mag alleen door kinderen van 8 jaar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden gebruikt, mits ze onder adequaat toezicht zijn, of mits ze zijn onderricht m.b.t. het veilige gebruik van het apparaat en zich bewust zijn van de betreffende gevaren. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen mogen niet door kinderen worden uitgevoerd, tenzij onder toezicht.

PAS OP: Het kan gevaarlijk zijn een fornuis met vet of olie onbewaakt te laten. Er kan brand ontstaan. U moet NOOIT proberen een vlam/brand te blussen met water. U dient daarentegen het apparaat uit te schakelen en de vlam te bedekken met bijvoorbeeld een (blus)deken.

PAS OP: Brandgevaar: laat nooit voorwerpen op het kookoppervlak liggen.

Gebruik nooit huishoudapparaten met stoom of hoge druk voor het reinigen van de kookplaat.

Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer of door een gescheiden afstandsbedieningssysteem.

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies).

! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

Inbouw

Zodat ze geplaatst kunnen worden naast meubels die niet hoger zijn dan de aanrecht. Voor een juiste installatie van de kookplaat moeten de volgende voorzorgsmaatregelen in acht worden genomen:

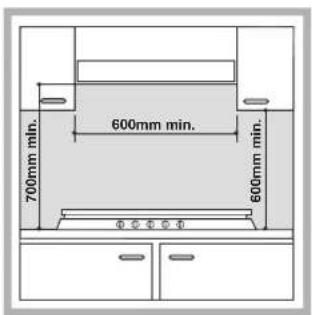

• De meubels die direct naast de kookplaat staan en hierboven uitsteken, moeten op minstens 600 mm van de rand van de plaat staan.
• Een afzuigkap moet worden geïnstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap zelf en in ieder geval op een afstand van minstens 650 mm.
• Hang de keukenkastjes naast de kap op een minimum hoogte van 420 mm van het keukenblad (zie afbeelding).

- Als de kookplaat onder een keukenkastje wordt geplaatst, moet deze zich op een afstand van minstens 700 mm van het keukenblad bevinden (zie afbeelding). - De opening van het meubel moet de afmetingen hebben die in de afbeelding zijn

aangegeven. De bevestigingsklemmen maken een bevestiging mogelijk van de kookplaat aan een keukenblad van tussen de 20 en 40 mm dik. Voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken.

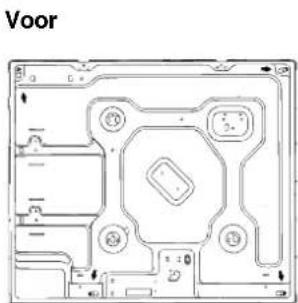

Schema voor bevestiging van de haken

! Gebruik de haken die u vindt in de "toebehorenverpakking"

Stand haak voor keukenblad H=20mm

Stand haak voor keukenblad H=30mm

Stand haak voor keukenblad H=40mm

Achter

- Als de kookplaat niet boven een inbouwoven wordt geïnstalleerd, moet u een houten isolatieplank aanbrengen. Deze moet op een minimum afstand van 20 mm van de onderkant van de kookplaat worden geplaatst.

Ventilatie

Om een goede ventilatie te bereiken moet u de achterkant van het meubel verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen).

Als de kookplaat wordt geïnstalleerd boven een inbouwoven die niet beschikt over een afkoelmechanisme met ventilator, moet de nodige ventilatie binnen het meubel worden bereikt door het creëren van openingen voor de toe- en afvoer van de lucht. (zie afbeeldingen).

Elektrische aansluiting

De elektrische kookplaten zijn niet voorzien van een voedingskabel aangezien deze moet worden aangepast aan het soort elektrische aansluiting dat wordt gebruikt (zie het volgende schema voor de aansluitingen). Voor het aanbrengen van de voedingskabel moet u als volgt te werk gaan:

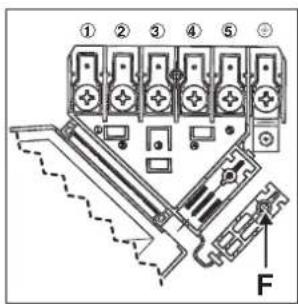

• Open de aansluitdoos door de schroef "V" los te schroeven en open de deksel (zie afbeelding).

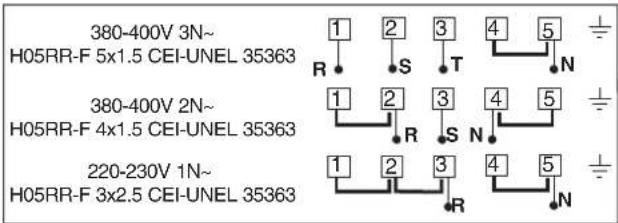

• Sluit de draden aan volgens het diagram in de afbeelding.
• Bevestig de voedingskabel in de kabelklem "F", sluit de deksel en bevestig hem met de schroef "V" (zie afbeelding).

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje.

Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50°C hoger dan de kamertemperatuur.

! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en het in acht nemen van de veiligheidsnormen.

Voor het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.

! De kabel mag niet worden gebogen of samengedrukt.
! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service).
! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.
! Als het fornuis wordt geïnstalleerd boven een inbouwoven moeten de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voor veiligheidsredenen als voor het eventueel makkelijker verwijderen van de oven.

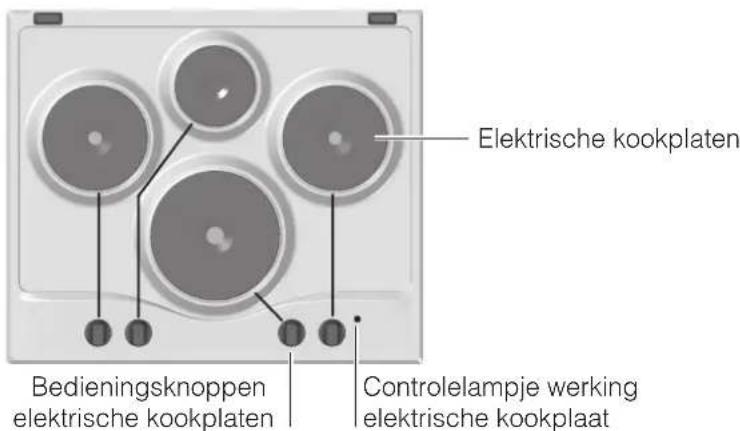

Algemeen aanzicht

NL

• ELEKTRISCHE KOOKPLATEN kunnen verschillende diameters en vermogen hebben: "normaal" of "snel", dit laatste type platen herkent u door de aanwezigheid van een rode stip in het midden.
  ! Op iedere knop is de positie van de betreffende kookplaat aangegeven.
• Controlelampje WERKING ELEKTRISCHE KOOKPLAAT gaat aan als de knop niet op de stand 'uit' staat.

- Bedieningsknoppen ELEKTRISCHE KOOKPLATEN voor het regelen van de stroomsterkte. U kunt de kookplaten regelen door de betreffende knop met de klok mee of tegen de klok in te draaien, op 6 verschillende standen:

Positie N	normale of snelle plaat
0	Uit
1	Minimum sterkte
2 - 5	Middelsterkten
6	Maximum sterkte

! In de paragraaf "Praktische aanwijzingen voor het gebruik" vindt u de verhoudingen tussen de posities en het gebruik waarvoor de kookplaten worden aangeraden.

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit is een inbouwapparaat van klasse 3.
• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Maak gebruik van de handgrepen aan de zijkant van de oven om het apparaat te verplaatsen.
• Raak het apparaat niet blootsvoets aan of met natte handen of voeten.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreven staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de oven terechtkomen.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Controleer altijd dat de knoppen in de stand "●"/" o" staan als de oven niet wordt gebruikt.
• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken maar door de stekker zelf beet te pakken.
• Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
• Als de oven defect is, mag u nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).
• Richt de handvaten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk tegenaan stoot.
• Laat de elektrische plaat niet werken als er geen pannen op staan.
• Gebruik geen instabiele of vervormde pannen.
• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis

hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.

• Voorkom dat kinderen met het apparaat spelen.
• Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer ofwel door een gescheiden afstandsbedieningssysteem.

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houd u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.
• De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Praktisch advies voor het gebruik van de elektrische kookplaten

Om warmteverlies en schade aan de kookplaten te vermijden kunt u het beste pannen gebruiken met een platte bodem en met een diameter die niet kleiner is dan die van de kookplaat.

Positie	Normale of snelle plaat
0	Uit.
1	Groenten en vis.
2	Aardappelen (gestoomd), soep, capucijners, bonen.
3	Doorkoken van grote hoevelheeden, minestroni enz.
4	Braden (medium).
5	Braden (hard).
6	Bruin bakken of snel aan de kook brengen.

! Vóór het eerste gebruik moeten de kookplaten ongeveer 4 minuten lang op de maximale stand worden gezet, zonder pannen erop te plaatsen. Gedurende deze beginfase wordt de beschermlaag hard en bereikt hij zijn maximale weerstand.

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Schoonmaken van het apparaat

! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals vlekkenmiddelen en roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.

! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.

• Voor normaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.
• De elektrische kookplaten moeten worden schoongemaakt met een vochtige doek en met een beetje olie worden ingesmeerd als ze nog lauw zijn.
• Roestvrij staal kan vlekken gaan vertonen als er voor langere tijd kalkhoudend water of agressieve schoonmaakmiddelen (fosforhoudend) op hebben gelegen. Spoel en droog het dus na het schoonmaken goed af. Droog watervlekken altijd gelijk af.

Service

! Wendt u nooit tot niet erkende monteurs.

Dit dient u door te geven:

• Het soort storing;
• het model van het apparaat (Mod.)
• het serienummer (S/N)
  Deze informatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking.

Technische gegevens

TYPEPLAATJE
Elektrische aansluitingen	spanning 220-230V/380-400V3N ~ 50/60Hzmaximum vermogen 5600W
	Dit apparaat voldoet aan de volgende EU Richtlijnen:- 2006/95/EEG van 12/12/06(Laagspanning) endaaropvolgende wijzigingen- 2004/108/EEG van 15/12/04(ElektromagnetischeCompatibiliteit) endaaropvolgende wijzigingen- 93/68/EEG van 22/07/93 endaaropvolgende wijzigingen.- 2002/96/EC endaaropvolgende wijzigingen.
