Tipo di prodotto	Piano cottura da incasso
Marca	Hotpoint-Ariston
Modello	PC 604 X HA
Materiale	Acciaio inox
Numero di fuochi	4 piastre elettriche (normali e veloci)
Dimensioni (L x P x A)	555 x 475 x 55 mm
Foro di incasso	555 x 475 mm
Tensione di alimentazione	220-230 V / 380-400 V 3N~, 50/60 Hz
Potenza massima assorbita	5600 W
Classe dell'apparecchio	Classe 3 (da incasso)
Tipo di comandi	Manopole rotative (6 posizioni)
Spia di funzionamento	Sì, si accende quando la piastra è in funzione
Piastre veloci	Sì, identificabili da un punto rosso
Installazione	Da un professionista, rispettare le distanze di sicurezza
Pulizia	Con una spugna umida, senza detersivi abrasivi o vapore
Sicurezza bambini	Utilizzo vietato ai bambini di età inferiore a 8 anni senza supervisione
Collegamento elettrico	Senza cavo fornito, da dimensionare secondo la rete (schema nel manuale)
Targhetta dei dati	Sull'apparecchio, indica modello (Mod.) e numero di serie (S/N)

Domande frequenti - PC 604 X HA HOTPOINT-ARISTON

Come regolare la potenza delle piastre elettriche?

Ruotare la manopola corrispondente in senso orario. Le posizioni vanno da 0 (spento) a 6 (potenza massima). Le posizioni da 1 a 5 sono livelli intermedi. Consultare la tabella nel manuale per consigli sull'uso in base al tipo di cottura.

Quali tipi di pentole utilizzare sulle piastre?

Utilizzare pentole a fondo piatto il cui diametro sia almeno uguale a quello della piastra. Evitare pentole instabili o deformate per garantire una buona conducibilità termica ed evitare rischi.

Come pulire il piano cottura senza danneggiarlo?

Non utilizzare mai detersivi abrasivi, polvere abrasiva o pulitori a vapore. Passare una spugna umida sulla superficie in acciaio inox e asciugare con un panno morbido. Per le piastre elettriche, pulirle tiepide con un panno umido e oliarle leggermente con olio.

Cosa fare in caso di traboccamento di liquido sulle piastre?

Asciugare immediatamente ogni traboccamento per evitare macchie di calcare o detersivi aggressivi. Attendere che le piastre si siano raffreddate prima di pulire.

L'apparecchio può essere utilizzato con un timer esterno?

No, questo apparecchio non è progettato per essere acceso da un timer esterno o da un sistema di comando a distanza. Il manuale lo specifica esplicitamente.

Quali sono le distanze di sicurezza per l'installazione?

I mobili adiacenti di altezza superiore al piano cottura devono essere a 600 mm minimo. La cappa deve essere a 650 mm minimo. Sotto un elemento alto, prevedere 700 mm. Il foro del mobile deve essere di 555 x 475 mm.

Come collegare elettricamente il piano?

Il collegamento deve essere effettuato da un professionista. Utilizzare un cavo adatto alla potenza (5600 W) e al tipo di rete (220-230 V o 380-400 V). Lo schema di collegamento si trova nel manuale. Il cavo deve essere fissato con un pressacavo e la morsettiera protetta da un coperchio.

Dove si trovano il numero di serie e il modello?

Queste informazioni sono riportate sulla targhetta dei dati applicata sull'apparecchio e/o sulla sua confezione. Ne avrete bisogno in caso di assistenza.

Cosa fare se una piastra non riscalda?

Verificare che la manopola sia su una posizione diversa da 0. Se la spia non si accende, l'alimentazione elettrica potrebbe essere interrotta. Se il problema persiste, contattare il servizio di assistenza e non provare a riparare da soli.

Come spegnere correttamente l'apparecchio?

Ruotare tutte le manopole sulla posizione 0 (spento). Interrompere l'alimentazione elettrica scollegando la spina o azionando l'interruttore omnipolare prima di qualsiasi pulizia o manutenzione.

MANUALE UTENTE PC 604 X HA HOTPOINT-ARISTON

Collegamento elettrico

Descrizione dell'apparecchio, 5

Vista d'insieme

Precauzioni e consigli, 6

Sicurezza generale

Smaltimento

Consigli pratici per l'uso delle piastre elettriche

Manutenzione e cura, 7

Escludere la corrente elettrica

Pulire l'apparecchio

Targhetta caratteristiche

Assistenza, 8

Assistenza attiva 7 giorni su 7

Estensione di garanzia Airbag

ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l'uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olii può essere pericoloso e può provocare un incendio. Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, bensì bisogna spegnere l'apparecchio e coprire la fiamma per esempio con un coperchio o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.

Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

Incasso

E' possibile l'installazione a fianco di mobili la cui altezza non superi quella del piano di lavoro. Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm.

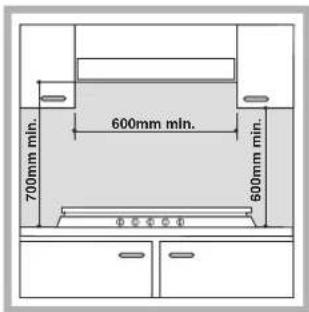

• Posizionare i pensili adiacenti alla cappa ad

un'altezza minima dal top di 420 mm (vedi figura).

- Allorchè il piano di cottura venga installato sotto un pensile, quest'ultimo dovrà mantenere una distanza minima dal top pari a 700 mm (vedi figura).

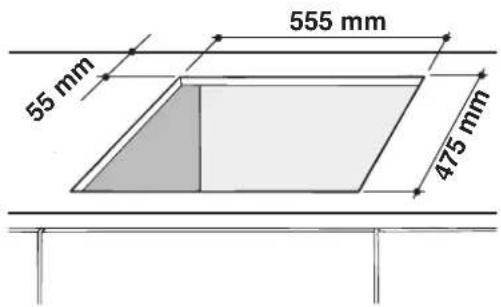

- Il vano del mobile dovrà avere le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

Schema di fissaggio dei ganci

Posizione gancio per Posizione gancio per top H=20mmtop H=30mm

Avanti

Posizione gancio per Dietro top H=40mm

! Usare i ganci contenuti nella "confezione accessori"

- Nel caso in cui il piano non sia installato su di un forno incasso, è necessario inserire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm. dalla parte inferiore del piano stesso.

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Nel caso di installazione

sopra un forno da incasso senza ventilazione forzata di raffreddamento, per consentire un'adeguata areazione all'interno del mobile vanno garantite delle prese d'aria di ingresso e di uscita (vedi figure).

Collegamento elettrico

I piani elettrici non sono dotati di cavo di alimentazione in quanto il cavo va dimensionato in base al tipo di collegamento elettrico utilizzato (vedi schema di connessione seguente). Per allacciare il cavo procedere come segue:

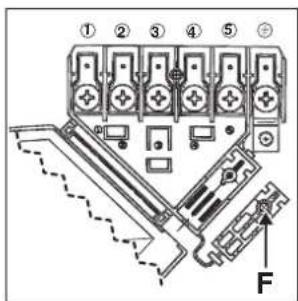

• Aprire la scatola morsettiera svitando la vite "V" ed aprire il coperchio (vedi figura).

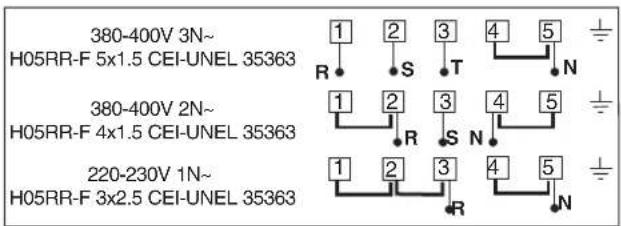

• Allacciare i fili in accordo con il diagramma riportato in figura.
• Fissare il cavo nel fissacavo "F", richiudere e fissare il coperchio con la vite "V" (vedi figura).

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche.

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche;
• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

! Nel caso di installazione sopra un forno da incasso l'allaccio elettrico del piano e quello del forno deve essere realizzato separatamente, sia per ragioni di sicurezza elettrica che per facilitare l'eventuale estraibilità del forno.

Vista d'insieme

IT

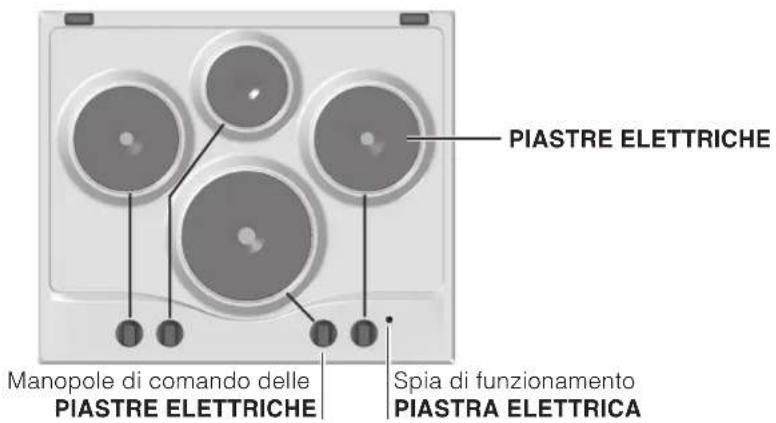

• PIASTRE ELETTRICHE possono essere di vari diametri e potenze diverse: "normali" o "rapide", quest' ultime si riconoscono dalle altre per la presenza di un bollo rosso al centro.
  ! Su ciascuna manopola è indicata la posizione della piastra elettrica corrispondente.
• Spia FUNZIONAMENTO PIASTRA ELETTRICA si accende per qualsiasi posizione della manopola diversa da quella di spento

- Manopole di comando PIASTRE ELETTRICHE per la regolazione della potenza.

La regolazione può essere effuata ruotando la manopola in senso orario o anti-orario su sei posizioni diverse:

Pos.	Piastra normale o rapida
0	Spento
1	Potenza minima
2 - 5	Potenze intermedie
6	Potenza massima

! Nel paragrafo "Consigli pratici per l'uso" sono riportate le corrispondenze fra le posizioni e l'uso per il quale le piastre sono consigliate.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.
• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Assicurarsi sempre che le manopole siano nella posizione "●"/"O" quando l'apparecchio non è utilizzato.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentalmente.
• Non lasciare accesa la piastra elettrica senza pentole.
  • Non utilizzare pentole instabili o deformate.
• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano

ricevuto istruzioni preliminari sull'uso dell'apparecchio.

• Evitare che i bambini giochino con l'apparecchio.
• L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Consigli pratici per l'uso delle piastre elettriche

Per evitare dispersioni di calore e danni alla piastra è bene usare recipienti con fondo piano e di diametro non inferiore a quello della piastra.

Pos.	Piastra normale o rapida
0	Spento.
1	Cottura di verdure, pesci.
2	Cottura di patate (a vapore) minestre, ceci, fagioli.
3	Proseguimento di cottura di grandi quantità di cibi, minestroni.
4	Arrostire (medio).
5	Arrostire (forte).
6	Rosolare o raggiungere bollitura in poco tempo.

! Prima di utilizzarle per la prima volta, è necessario riscaldare le piastre di cottura alla massima temperatura per circa 4 minuti, senza pentola. Durante questa fase iniziale, il rivestimento protettivo si indurisce e raggiunge la massima resistenza.

Escludere la corrente elettrica

Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.
! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
- Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
- Le piastre elettriche si puliscono con uno strofinaccio umido e si ungono con un pò d'olio quando sono ancora tiepide.
- L'acciaio inox può rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondantemente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.

Caratteristiche tecniche

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	tensione a 220-230V/380-400V3N ~ 50/60Hzpotenza massima assorbita5600W
	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni.2002/96/CE e successive modificazioni.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio e/o sull'imballo.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l'assistenza e la manutenzione dell'elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto gratuitamente a:

• l'intervento entro 48 ore dalla chiamata;
• il contributo per spese di trasferta del Tecnico (diritto di chiamata);
• la manodopera;
  • le parti di ricambio originali;
• il trasporto dell'elettrodomestico non riparabile in loco.

Inoltre, qualora l'elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell'anzianità del prodotto.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Italiano, 1 Fran English, 9

Espanol, 23 Portuges, 30

Nederlands, 37

Deutsch, 44

PC 604 /HA

PC 604 X/HA

Contents

Warnings, 10

Installation, 11-12

Positioning

- Manopole di comando PIASTRE ELETTRICHE per la regolazione della potenza.
