Produkttyp	Einbaukochfeld
Marke	Hotpoint-Ariston
Modell	PC 604 X HA
Material	Edelstahl
Anzahl der Kochstellen	4 Elektroplatten (normal und schnell)
Abmessungen (B × T × H)	555 × 475 × 55 mm
Ausschnittmaß	555 × 475 mm
Versorgungsspannung	220-230 V / 380-400 V 3N~, 50/60 Hz
Maximale Leistungsaufnahme	5600 W
Geräteklasse	Klasse 3 (Einbaugerät)
Bedienungsart	Drehknöpfe (6 Positionen)
Betriebsanzeige	Ja, leuchtet auf, wenn die Platte in Betrieb ist
Schnellkochplatten	Ja, erkennbar an einem roten Punkt
Installation	Durch einen Fachmann, Sicherheitsabstände einhalten
Reinigung	Mit einem feuchten Schwamm, ohne Scheuermittel oder Dampf
Kindersicherheit	Nicht von Kindern unter 8 Jahren ohne Aufsicht zu benutzen
Elektrischer Anschluss	Ohne mitgeliefertes Kabel, nach Netz dimensionieren (Schaltplan in der Anleitung)
Typenschild	Auf dem Gerät, gibt Modell (Mod.) und Seriennummer (S/N) an

Häufig gestellte Fragen - PC 604 X HA HOTPOINT-ARISTON

Wie stelle ich die Leistung der Elektroplatten ein?

Drehen Sie den entsprechenden Knopf im Uhrzeigersinn. Die Positionen reichen von 0 (aus) bis 6 (maximale Leistung). Die Positionen 1 bis 5 sind Zwischenstufen. Die Tabelle in der Anleitung enthält Tipps zur Verwendung je nach Garart.

Welche Töpfe eignen sich für die Platten?

Verwenden Sie Töpfe mit flachem Boden, deren Durchmesser mindestens dem der Platte entspricht. Vermeiden Sie instabile oder verzogene Töpfe, um eine gute Wärmeleitfähigkeit zu gewährleisten und Risiken zu vermeiden.

Wie reinige ich das Kochfeld, ohne es zu beschädigen?

Verwenden Sie niemals Scheuermittel, Scheuerpulver oder Dampfreiniger. Wischen Sie die Edelstahloberfläche mit einem feuchten Schwamm ab und trocknen Sie sie mit einem weichen Tuch. Reinigen Sie die Elektroplatten lauwarm mit einem feuchten Tuch und fetten Sie sie leicht mit Öl ein.

Was tun bei Überlaufen von Flüssigkeit auf den Platten?

Wischen Sie Überläufe sofort ab, um Kalkflecken oder aggressive Reinigungsmittel zu vermeiden. Warten Sie, bis die Platten abgekühlt sind, bevor Sie reinigen.

Kann das Gerät mit einem externen Timer verwendet werden?

Nein, dieses Gerät ist nicht dafür ausgelegt, durch einen externen Timer oder ein Fernbedienungssystem eingeschaltet zu werden. Die Anleitung weist ausdrücklich darauf hin.

Welche Sicherheitsabstände sind bei der Installation einzuhalten?

Angrenzende Möbel, die höher als die Kochfläche sind, müssen mindestens 600 mm Abstand haben. Die Dunstabzugshaube muss mindestens 650 mm Abstand haben. Unter einem Oberschrank sind 700 mm vorzusehen. Der Möbelausschnitt muss 555 × 475 mm betragen.

Wie schließe ich das Kochfeld elektrisch an?

Der Anschluss muss von einem Fachmann durchgeführt werden. Verwenden Sie ein Kabel, das für die Leistung (5600 W) und den Netztyp (220-230 V oder 380-400 V) geeignet ist. Der Schaltplan befindet sich in der Anleitung. Das Kabel muss mit einer Zugentlastung befestigt und die Klemmleiste mit einer Abdeckung geschützt werden.

Wo finde ich die Seriennummer und das Modell?

Diese Informationen befinden sich auf dem Typenschild am Gerät und/oder auf der Verpackung. Sie werden bei Serviceanfragen benötigt.

Was tun, wenn eine Platte nicht heizt?

Überprüfen Sie, ob der Knopf auf einer anderen Position als 0 steht. Wenn die Anzeige nicht leuchtet, ist möglicherweise die Stromversorgung unterbrochen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst und versuchen Sie keine Selbstreparatur.

Wie schalte ich das Gerät richtig aus?

Drehen Sie alle Knöpfe auf Position 0 (aus). Trennen Sie die Stromversorgung, indem Sie den Stecker ziehen oder den allpoligen Schalter betätigen, bevor Sie reinigen oder warten.

BEDIENUNGSANLEITUNG PC 604 X HA HOTPOINT-ARISTON

Beschreibung des Gerätes, 48

Geräteansicht

Vorsichtsmaßregeln und Hinweise, 49

Allgemeine Sicherheit

Entsorgung

Praktische Ratschläge für den Gebrauch der Elektroplatten

Reinigung und Pflege, 50

Abschalten Ihres Gerätes vom Stromnetz

Reinigung Ihres Gerätes

Typenschild

Kundendienst

ZUR BEACHTUNG: Bei Gebrauch wird dieses Gerät und alle zugänglichen Teile sehr heiß. Es ist darauf zu achten, dass die Heizelemente nicht berührt werden. Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernhalten. Das Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Reinigungs- und Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführt werden.

ZUR BEACHTUNG: Lassen Sie keine Fette oder Öle unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen. NIEMALS eine Flamme/Brandherd mit Wasser löschen. Schalten Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke.

ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen lassen.

Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.

! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können.

! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).

! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

Einbau

Überhitzen ausgelegt und können somit neben Schränke installiert werden, deren Höhe die der Arbeitsplatte nicht überschreiten. Um eine korrekte Installation der Kochmulde zu gewährleisten, sind folgende Vorsichtsmaßregeln zu beachten:

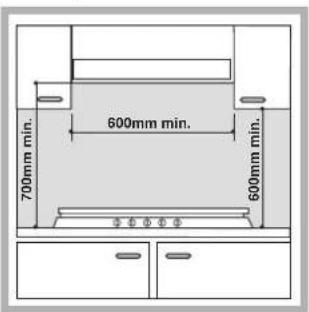

• Angrenzende Schränke, deren Höhe die der Arbeitsplatte überschreiten, müssen einen Abstand vom Rand der Kochmulde von mindestens 600 mm aufweisen.
• Dunstabzugshauben sind gemäß den in den Gebrauchsanleitungen der Dunstabzugshaube aufgeführten Anweisungen zu installieren und zwar in einem Abstand von mindestens 650 mm.
  • Die an die Dunstabzugshaube angrenzenden Hängeschränke sind in einem Abstand von mindestens

420 mm von der Arbeitsplatte aufzuhängen (siehe Abbildung).

- Sollte die Kochmulde unter einem Hängeschrank installiert werden, muss zwischen Hängeschrank und Arbeitsplatte ein Abstand von mindestens 700 mm bestehen (siehe Abbildung).

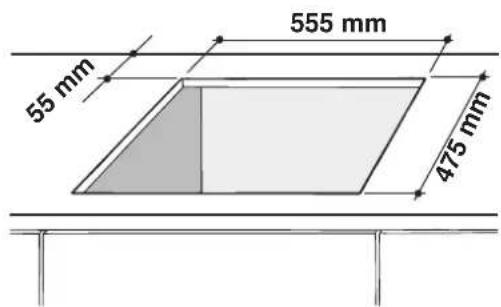

- Der Schrankausschnitt muss die auf der Abbildung angegebenen Abmessungen aufweisen. Die Kochmulde wird mit Hilfe von Haken auf der zwischen 20 und 40 mm starken Arbeitsplatte befestigt. Um eine optimale Befestigung der Kochmulde zu gewährleisten, sollten sämtliche zur Verfügung stehenden Haken verwendet werden.

Schema zur Befestigung der Haken

!Verwenden Sie die im Beipack "Zubehör" befindlichen

Position der Haken für Arbeitsplatten H=20mm

Position der Haken für Arbeitsplatten H=30mm

Vorne

Position der Haken für Arbeitsplatten H=40mm Haken.

Hinten

- Wird die Kochmulde nicht über einem Einbaubackofen installiert, ist unter der Kochmulde eine Holzplatte zur Isolierung anzubringen. Dabei muss ein Mindestabstand von 20 mm von der Kochmuldenunterseite eingehalten werden.

Belüftung

Um eine einwandfreie Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 x 560 mm verfügt (siehe Abbildungen).

Bei Installation über einem Einbaubackofen ohne Kühlsystem-Zwangsbelüftung müssen Ab- und Zuluftöffnungen vorgesehen werden, um eine geeignete Belüftung im Innern des Umbauschrankes zu gewährleisten (siehe Abbildungen).

Elektroanschluss

Die Elektrokochmulden sind nicht mit einem Versorgungskabel ausgestattet, da das Kabel je nach der Art des Elektroanschlusses zu bemessen ist (siehe nachfolgendes Anschlussschema). Für den Anschluss des Kabels gehen Sie wie nachfolgend beschrieben vor:

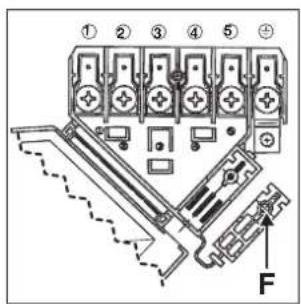

• Öffnen Sie das Klemmengehäuse, indem Sie die Schraube "V" herausschrauben, und öffnen Sie den Deckel (siehe Abbildung).

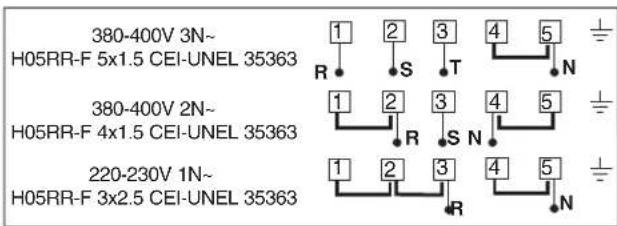

• Schließen Sie die Drähte gemäß dem auf der Abbildung veranschaulichten Diagramm an.
• Befestigen Sie das Netzkabel in der hierfür vorgesehenen Kabelklemme "F", schließen Sie den Deckel des Klemmengehäuses und befestigen Sie ihn wieder mit der Schraube "V" (siehe Abbildung).

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe nebenstehende Tabelle).

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlägigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50°C über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

• die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sie bitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen.

! Netzkabel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein.
! Das Netzkabel darf nicht gebogen oder eingeklemmt werden.
! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).
! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.
! Wird die Kochmulde über einem Einbaubackofen installiert, muss der Elektroanschluss der Kochmulde sowie der des Backofens getrennt voneinander vorgenommen werden. Dadurch wird eine ausreichende elektrische Sicherheit gewährleistet und das Herausziehen des Backofens erleichtert.

Beschreibung des Gerätes

DE

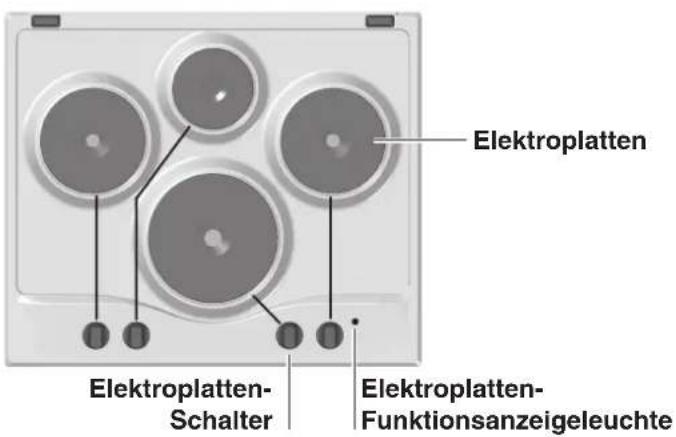

Geräteansicht

• ELEKTROPLATTEN: Diese können von unterschiedlichem Durchmesser und verschiedener Leistungen sein: Normal- oder Schnellaufheiz-Elektroplatten. Die Schnellaufheizplatten sind durch einen roten Punkt in Plattenmitte gekennzeichnet.
  ! Auf jedem Schalter ist gekennzeichnet, welcher Elektroplatte er entspricht.
• ELEKTROPLATTEN-FUNKTIONSANZEIGELEUCHTE: Diese leuchtet, sobald der Schalter auf eine von der Position AUS abweichende Stellung gebracht wird.

- ELEKTROPLATTEN-SCHALTER: zur Einstellung der Leistung.

Die 6 verschiedenen Stufen können jeweils durch Drehen des entsprechenden Schalters im Uhrzeigersinn oder gegen den Uhrzeigersinn eingestellt werden.

Einstellung Normal- oder Schnellkochplatte
0	Ausgeschaltet
1	Niedrigste Leistung (Minimum)
2 - 5	Mittlere Leistungen
6	Höchste Leistung (Maximum)

! Hinsichtlich der jeweilig empfohlenen Schalter-Einstellung verweisen wir auf den Abschnitt "Praktische Ratschläge für den Gebrauch der Elektroplatten".

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät bezieht sich auf ein Einbaugerät der Klasse 3.
  • Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild angegeben sind.
• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Benutzen Sie zum Handling des Gerätes stets die sich seitlich am Backofen befindlichen Gerätegriffe.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind.
• Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Jeder andere Einsatz (zum Beispiel: zum Behelzen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.
• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit heißen Backofenteilen gelangen.
  • Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.
• Vergewissern Sie sich stets, dass sich die Reglerknöpfe auf der Position "●"/"O" befinden, wenn das Gerät nicht in Betrieb ist.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst).
• Stellen Sie Stieltöpfe und Pfannen immer mit nach innen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschließen.
• Lassen Sie die Elektroplatte bitte nicht eingeschaltet, wenn kein Kochgeschirr darauf steht.
• Gebrauchen Sie bitte kein unstabiles oder verformtes Kochgeschirr.

• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
• Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.
  Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Praktische Ratschläge für den Gebrauch der Elektroplatten

Um zu große Wärmeverluste und Schäden an der Elektroplatte zu vermeiden, sollten Sie Töpfe und Pfannen mit glattem Boden verwenden, deren Durchmesser nicht kleiner ist, als der der Elektroplatte.

Einstellung.	Normal- oder Schnellkochplatte
0	Ausgeschaltet.
1	Garen von Gemüse, Fisch.
2	Kartoffeln (dämpfen) Gemüsesuppen, Kichererbsen, Bohnen.
3	Weitergaren von Eintopfgerichten und Gemüsesuppen.
4	Braten (mäßige Hitze).
5	Braten (starke Hitze).
6	Anbraten von Fleisch und rasches Aufkochen von Speisen.

! Vor erstmaligem Einsatz sollten die Elektroplatten (ohne Kochgeschirr) für 4 Minuten auf Höchsttemperatur eingeschaltet werden. Hierbei härtet sich die Schutzschicht und erreicht so ihre maximale Festigkeit.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung Ihres Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme, die die Oberfläche der Kochmulde hoffnungslos beschädigen würden, ist zu vermeiden.
! Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgeräte.
- Zur täglichen Pflege genügt es, die Kochmulde mit einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen.
- Reinigen Sie die Elektroplatten mit einem feuchten Tuch und reiben Sie sie mit etwas Öl ein, wenn sie noch lauwarm sind.
- Auf den Edelstahlteilen können Flecken hinterbleiben, wenn stark kalkhaltiges Wasser oder scharfe (phosphorhaltige) Spülmittel für längere Zeit darauf stehenbleiben. Es ist ratsam, diese Teile nach der Reinigung gut nachzuspülen und trocken zu reiben. Übergekochtes Wasser muss ebenfalls beseitigt werden;

Kundendienst

! Wenden Sie sich nur an autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die genaue Beschreibung des Fehlers
• das Gerätemodell (Mod.)
• die Modellnummer (S/N).

Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet.

Technische Eigenschaften

TYPENSCHILD
Elektrischer Anschluss	Spannung 220-230V/380-400V3N ~ 50/60Hzmaximale Leistungsaufnahme 5600W
	Dieses Gerät entspricht den folgenden EG-Richtlinien:- 2006/95/EWG vom 12/12/06 (Niederspannung) und nachfolgenden Änderungen- 2004/108/EWG vom 15/12/04 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen- 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.- 2002/96/EC und nachfolgenden Änderungen.
