PC 604 X HA - Cocina HOTPOINT-ARISTON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa de cocina empotrable
Marca	Hotpoint-Ariston
Modelo	PC 604 X HA
Material	Acero inoxidable
Número de fuegos	4 placas eléctricas (normales y rápidas)
Dimensiones (L × P × H)	555 × 475 × 55 mm
Corte de empotramiento	555 × 475 mm
Tensión de alimentación	220-230 V / 380-400 V 3N~, 50/60 Hz
Potencia máxima absorbida	5600 W
Clase del aparato	Clase 3 (empotrable)
Tipo de mandos	Perillas rotativas (6 posiciones)
Indicador de funcionamiento	Sí, se enciende cuando la placa está en marcha
Placas rápidas	Sí, identificables por un punto rojo
Instalación	Por un profesional, respetar las distancias de seguridad
Limpieza	Con una esponja húmeda, sin detergentes abrasivos ni vapor
Seguridad infantil	Uso prohibido a niños menores de 8 años sin supervisión
Conexión eléctrica	Sin cable suministrado, a dimensionar según la red (esquema en el manual)
Placa de características	En el aparato, indica modelo (Mod.) y número de serie (S/N)

Preguntas frecuentes - PC 604 X HA HOTPOINT-ARISTON

¿Cómo ajustar la potencia de las placas eléctricas?

Gire la perilla correspondiente en el sentido de las agujas del reloj. Las posiciones van de 0 (apagado) a 6 (potencia máxima). Las posiciones 1 a 5 son escalones intermedios. Consulte la tabla en el manual para consejos de uso según el tipo de cocción.

¿Qué tipos de cacerolas usar en las placas?

Use cacerolas de fondo plano cuyo diámetro sea al menos igual al de la placa. Evite cacerolas inestables o deformadas para garantizar una buena conductividad térmica y evitar riesgos.

¿Cómo limpiar la placa de cocina sin dañarla?

Nunca use detergentes abrasivos, polvos limpiadores o limpiadores a vapor. Pase una esponja húmeda sobre la superficie de acero inoxidable y seque con un paño suave. Para las placas eléctricas, límpielas tibias con un paño húmedo y engrase ligeramente con aceite.

¿Qué hacer en caso de derrame de líquido sobre las placas?

Seque inmediatamente cualquier derrame para evitar manchas de agua calcárea o detergentes agresivos. Espere a que las placas se hayan enfriado antes de limpiar.

¿Puede el aparato usarse con un temporizador externo?

No, este aparato no está diseñado para encenderse con un temporizador externo o un sistema de control remoto. El manual lo especifica explícitamente.

¿Cuáles son las distancias de seguridad para la instalación?

Los muebles adyacentes de altura superior al plano de cocina deben estar a 600 mm mínimo. La campana debe estar a 650 mm mínimo. Debajo de un elemento alto, prevea 700 mm. El corte del mueble debe ser de 555 × 475 mm.

¿Cómo conectar eléctricamente la placa?

La conexión debe ser realizada por un profesional. Use un cable adecuado a la potencia (5600 W) y al tipo de red (220-230 V o 380-400 V). El esquema de conexión se encuentra en el manual. El cable debe fijarse con una abrazadera y el borne protegido con una tapa.

¿Dónde se encuentra el número de serie y el modelo?

Esta información figura en la placa de características del aparato y/o en su embalaje. La necesitará en caso de asistencia.

¿Qué hacer si una placa no calienta?

Verifique que la perilla esté en una posición distinta de 0. Si el indicador no se enciende, quizás el suministro eléctrico esté cortado. Si el problema persiste, contacte al servicio de asistencia y no intente repararlo usted mismo.

¿Cómo apagar correctamente el aparato?

Gire todas las perillas a la posición 0 (apagado). Corte la alimentación eléctrica desenchufando el cable o accionando el interruptor omnipolar antes de cualquier limpieza o mantenimiento.

MANUAL DE USUARIO PC 604 X HA HOTPOINT-ARISTON

Descripción del aparato, 27

Vista de conjunto

Precauciones y consejos, 28

Seguridad general

Eliminación

Consejos prácticos para el uso de las placas eléctricas

Mantenimiento y cuidados, 29

Cortar la corriente eléctrica

Limpiar el aparato

Placa de características

Asistencia

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 8 años si no son continuamente vigilados. El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.

ATENCIÓN: Dejar un quemador con grasas o aceites sin vigilancia puede ser peligroso y provocar un incendio. NUNCA intente apagar una llama/incendio con agua, se debe apagar el aparato y cubrir la llama, por ejemplo, con una tapa o con una manta ignífuga.

ATENCIÓN: Riesgo de incendio: no deje objetos sobre las superficies de cocción.

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudança, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección de residuos (ver Precauciones y consejos).

! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

Empotramiento

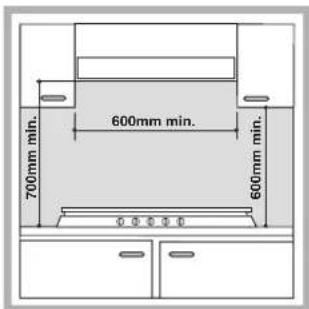

Es posible su instalación al lado de muebles cuya altura no supere la de la superficie de trabajo. Para una correcta instalación de la encimera se deben observar las siguientes precauciones:

• Los muebles situados a un costado, cuya altura supere la de la superficie de trabajo, deben estar situados a 600 mm., como mínimo, del borde de la misma.
• Las campanas deben ser instaladas de acuerdo con los requisitos establecidos en los manuales de instrucción de las mismas, siempre manteniendo una distancia mínima de 650 mm.

- Coloque los armarios de pared adyacentes a la campana a una altura mínima desde la superficie de

trabajo, de 420 mm. (ver la figura).

- Siempre que la encimera se instale debajo de un armario de pared, éste último deberá mantener una distancia mínima de la superficie de trabajo de 700 mm. (ver la figura).

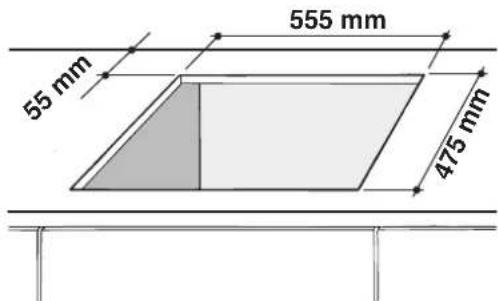

- El espacio para el mueble deberá tener las dimensiones indicadas en la figura. Se han previsto ganchos de fijación que permiten fijar la encimera a superficies de 20 a 40 mm. de espesor.

Para un buena fijación de la encimera, es aconsejable usar todos los ganchos que se suministran.

Esquema de fijación de los ganchos

Posición del gancho para superficies H=20mm

Posición del gancho para superficies H=30mm

Posición del gancho para superficies H=40mm

Atrás

! Use los ganchos contenidos en el "paquete de accesorios"

- Cuando la encimera no se instale sobre un horno empotrado, es necesario introducir un panel de madera como aislamiento. El mismo deberá colocarse a una distancia mínima de 20 mm. de la pared inferior de la encimera.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las figuras).

Cuando la instalación se realice sobre un horno empotrado sin ventilación forzada de enfriamiento, se debe garantizar la presencia de tomas para la entrada y salida de aire que permitan una adecuada aireación en el interior del mueble (ver las figuras).

Conexión eléctrica

Las encimeras eléctricas no poseen cable de alimentación debido a que el cable se dimensiona de acuerdo con el tipo de conexión eléctrica utilizada (ver el siguiente esquema de conexión). Para conectar el cable, proceda del siguiente modo:

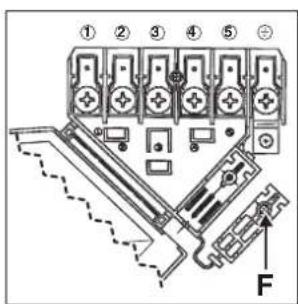

• Abra la caja del tablero de bornes desenroscando el tornillo "V" (ver la figura).

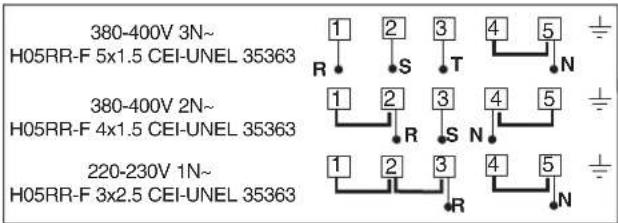

• Conecte los cables de acuerdo con el diagrama mostrado en la figura.
• Fije el cable en el fijacables "F", cierre la tapa y fijela con el tornillo "V" (ver la figura).

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características.

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente.

! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características;
• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características;
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones.

! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

! Cuando se realiza la instalación sobre un horno empotrado, la conexión eléctrica de la encimera y la del horno se deben realizar por separado, ya sea por razones de seguridad eléctrica, como para facilitar la eventual extracción del horno.

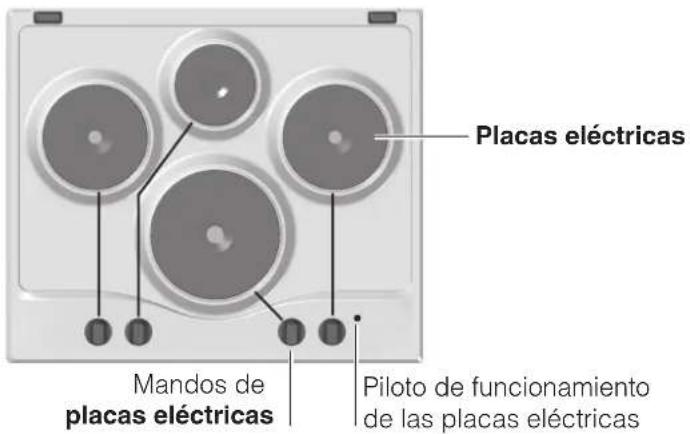

Vista de conjunto

ES

• PLACAS ELÉCTRICAS: pueden ser de distintos diámetros y de distintas potencias como por ejemplo: "normales" o "rápidas", éstas últimas se distinguen de las otras por la presencia de un sello rojo en el centro.
  ! En cada mando está indicada la posición de la placa eléctrica correspondiente.
• Piloto de FUNCIONAMIENTO DE LAS PLACAS ELÉCTRICAS se enciende cuando el mando está en cualquier posición diferente a la de apagado

La regulación se puede realizar girando el mando en sentido horario o antihorario hasta 6 posiciones diferentes:

Posición	Placa normal o rápida
0	Apagado
1	Potencia mínima
2 - 5	Potencia intermedias
6	Potencia máxima

! En el párrafo "Consejos prácticos para el uso" se detallan las correspondencias entre las posiciones y el uso para el cual se aconsejan las placas.

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este aparato se refiere a un aparato empotrable de clase 3.
• Las instrucciones son válidas sólo para los países de destino, cuyos símbolos figuran en el manual y en la placa de características.
• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.
• No toque la máquina descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Controle siempre que los mandos estén en la posición “●”/“○” cuando no se utiliza el aparato.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).
• Verifique que los mangos de las ollas estén siempre dirigidos hacia dentro de la encimera para evitar que sean chocados accidentalmente.
• No deje encendida la placa eléctrica sin ollas.
• No utilice ollas inestables o deformadas.

• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evitar que los niños jueguen con el aparato.

• El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Consejos prácticos para el uso de las placas eléctricas

Para evitar dispersiones de calor y provocar daños a la placa, es importante utilizar recipientes con fondo plano y de un diámetro igual o mayor que el de la placa.

Posición	Placa normal o rápida
0	Apagado.
1	Cocción de verduras, pescados.
2	Cocción de papas (a vapor) sopas, garbanzos, porotos.
3	Para continuar la cocción de grandes cantidades de alimentos, minestrones.
4	Asar (mediano).
5	Asar (fuerte).
6	Dorar o alcanzar el hervor en poco tiempo.

! Antes de utilizarlas por primera vez, es necesario calentar las placas de cocción a la máxima temperatura durante 4 minutos, sin olla. Durante esta fase inicial, el revestimiento protector se endurece y alcanza la máxima resistencia.

Cortar la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

! Evite el uso de detergentes abrasivos o corrosivos como los quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con superficie abrasiva: pueden rayar irremediablemente la superficie.
! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.
- Para un mantenimiento ordinario, es suficiente lavar la encimera con una esponja húmeda, secándola luego con un papel absorbente para cocina.
- Las placas eléctricas se limpian con un paño húmedo y se untan con un poco de aceite cuando todavía están tibias.
- El acero inoxidable puede quedar manchado si permanece en contacto por largo tiempo con agua fuertemente calcárea o con detergentes agresivos (que contengan fósforo). Se aconseja enjuagar abundantemente y secar después de la limpieza. Es además importante secar los posibles derrames de agua.

Asistencia

! No recurra nunca a técnicos no autorizados.

Comunique:

• El tipo de anomalía;
• el modelo de la máquina (Mod.)
• el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje.

La siguiente información es válida solo para España Para otros países de habla hispana consulte a su vendedor

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos. ESTAMOS A SU SERVICIO

Características técnicas

PLACA DE CARACTERÍSTICAS
Conexiones eléctricas	tensión de 220-230V/380-400V3N ~ 50/60Hzpotencia máxima absorbida5600W
	Este aparato es conforme con las siguientes NormasComunitarias:- 2006/95/CEE del 12/12/06(Baja Tensión) y posteriores modificaciones- 2004/108/CEE del 15/12/04(CompatibilidadElectromagnética) y posteriores modificaciones- 93/68/CEE del 22/07/93 y posteriores modificaciones.- 2002/96/CE y posteriores modificaciones.
