GEBRUIKSAANWIJZING Pinmaster II LEICA

1. Kleine knop
2. Grote knop
3. Oogschelp met a. Dioptrieschaal
4. Oog voor draagriem
   5.Oculair
5. Batterijvakdeksel
6. Batterijvak
7. Objectieflens
8. Laser-zendoptiek

Waarschuwing

Voorkom - zoals bij elke verrekijker - met de Leica Pinmaster hetrechtstreeks kijken in helderelichtbronnen om oogletsel te vermijden.

LEVERINGSOMVANG

• Afstandsmeter
• 1 lithium batterij 3V type CR2
  Draagkoord
  Corduratas
• Garantiekaart

Leica Pinmaster

Bestelnr.: 40533

VOORWOORD

Geachte klant,

De naam Leica is wereldwijd bekend om de hoogste optische kwaliteit, fijnmechanische precisie bij maximale betrouwbaarheid en lange levensduur. Met uw/Newe Leica Pinmaster wensen wij u waarom veel plezier en succes. De Leica Pinmaster zendt onzichtbare en voor het oog onschadelijke infraroodimpulsen uit en berekent met een ingebouwde microprocessor uit het gereflecteerdesignaal de afstand tot het object. De Leica Pinmaster is van een uitstekend 7-voudig vergrotend optiek voorzien, dat ook onder moeilijke omstandigheden een betrouwbare peiling möglichkaakt, en is eenvoudig en functioneel te bedieren. Om alle möglichkheden van dit hoogwaardige en veelzijdigelaserapparaat voor afstandsmeting goed te kunnen benutten, adviseren wij u eerst deze handleiding te lezen.

INHOUDSOPGAVE

Benaming van de onderdelen 50

Leveringsomvang 50

Voorwoord 51

Milievriendelijk afvoeren elektrische en

elektronische apparatuur 53

Aanbrengen van de draagkoord 54

Plaatsen en verrangen van de batterij. 54

Batterijconditie 55

Gebruik met en zonder bril 56

Dioptriecompensatie. 56

Instelling van de gewenste maateenheid. 57

Afstandsmeting. 58

Scanfunctie 58

Eerste-doel-logica 59

Onderhoud /Reiniging. 61

Watdoenals. 62

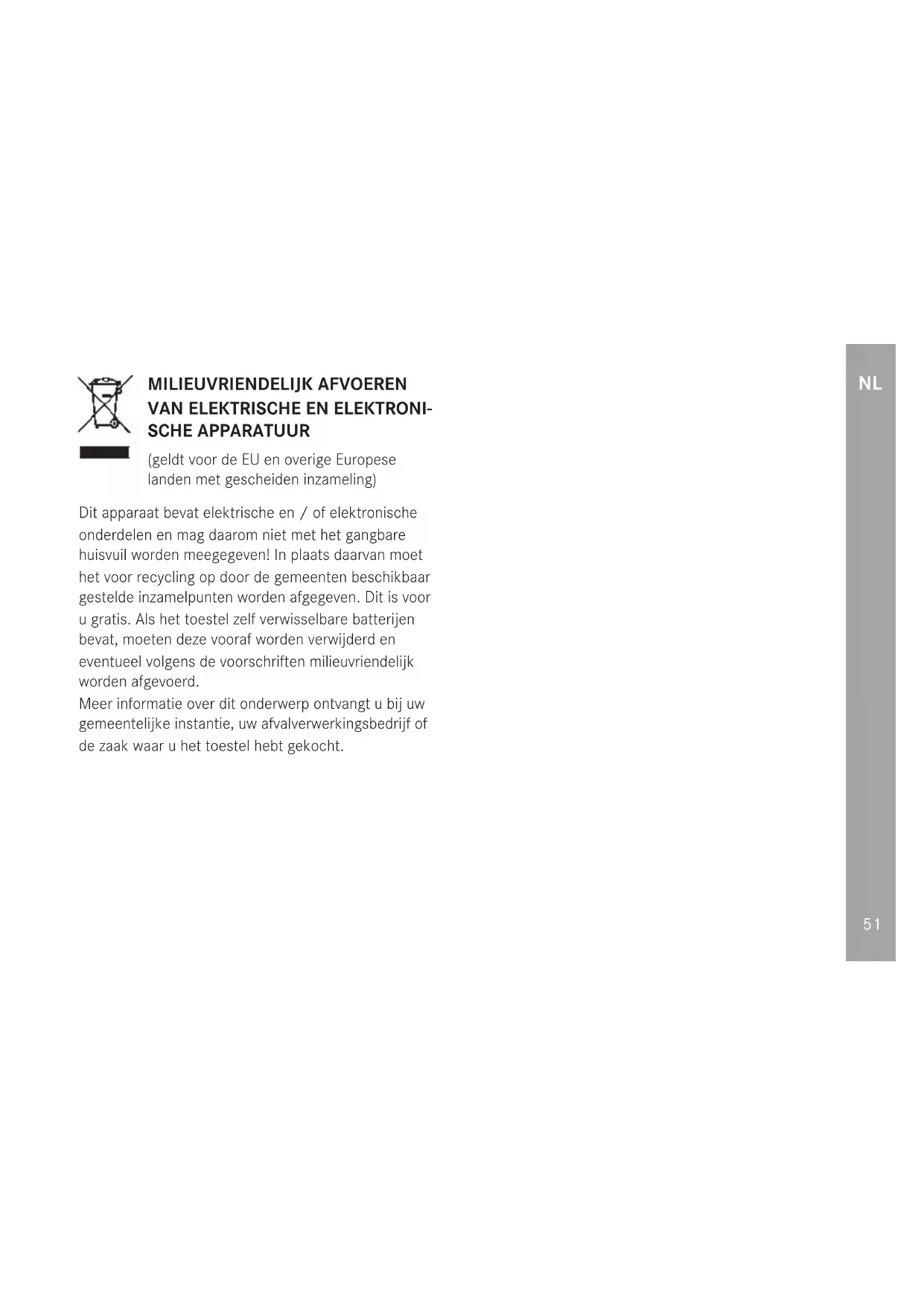

(geldt voor de EU en overige Europese landen met gescheden inzameling)

Dit apparaat bevat elektrische en / of elektronische onderdelen en mag waarom Niet met het gangbare huisvuil worden meegegeven! In plaats waarvan moet het voor recycling op door de gemeenten beschikbaar gestelde inzamelpunten worden afgegeven. Dit is voor u Gratis. Als het toestel zich verwisselbare batterijen bevat,要去en deze vooraf worden verwijderd en eventueel volgens de voorschriften milieuvriendelijk worden afgevoerd.

Meer informatie over dit onderwerp ontvangt u bij uw gemeentelijkste instantie, uw afvalverwerkingsbedrijf of de zaak waar u het toestel hebt gekocht.

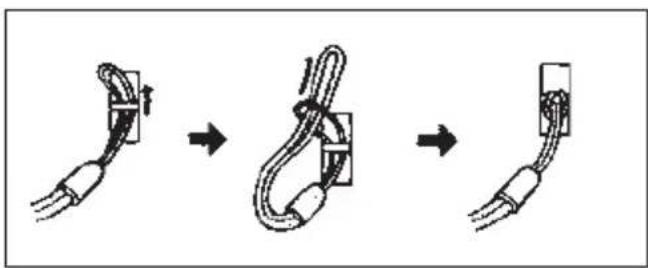

AANBREngen VAN DE DRAAGKOORD

De kleine lus van de draagkoord door het oog (4) van de behuizing van de Leica Pinmaster schuiven. Daarna het einde van de draagkoord door dekleine lus halen en zodanig vasttrekken dat de ontstane strik vast om het oog van de behuizing zit.

PLAATSEN EN VERVANGEN VAN DE BATTERIJ

De Leica Pinmaster wordt voor de voeding van een 3 Volt lithium-batterij (bijv. Duracell DL CR 2, Ucar CR 2, Varta CR 2, of andere CR 2-typen) voorzien.

1. Open het deksel (6) van het batterijvak (7) door dit gegen de uurwijzers in te draaien.
   2.Leg de batterij met de pluscontactaar voren (overeenkomstig de markings in het batterijvak) erin.
   3.Sluit het deksel wee door dit met de uurwijzers mee te draaien.

Opmerkingen:

Kou vermindert de batterijcapaciteit. Bij lage temperaturen moet de Leica Pinmasteraarom zo möglichk in de buurt van het lichaam worden gedragen en met neue batterijen worden gebruikt.
- Wanner de Leica Pinmaster langerearend nicht worden gezruikt, moet de batterij worden verwijderd.
- Batterijen moeten koel en droog worden bewaard.

Let op:

• Batterijen mogen in geen geval in het vuur worden gegood, verwarmd, opgeladen, gedemonteerd of opengebroken worden.
• Lege batterijen nicht met het gewone afval meegeven, want ze bevatten giftige, milieubelastende substanties. Om ze te konnen recyclen lege batterijen bij een winkelier of verzamelpunt afgeven.

BATTERIJCONDITIONIE

Een lege batterij worden door het knipperen van de meetwaarde en het richtpunt gemeld. Nadat de indicate voor het eerst knippert, zich nog meer dan 100 metingen met steeds Kleinere reikwijdte möglichk.

GEBRUIK MET EN ZONDER BRIL

Waarnemers die geen bril dragen, lately de oogschelp van rubber (3) omhoog geklapt (situatie bij levering, fi guur A). In deze stand is dit de juiste afstand van de Leica Pinmaster tot het oog.

Bij het waamemen met bril worden de oogschelp omlaag geklapt (fi guur B).

DIOPTRIECOMPENSATIE

Met de dioptriecompensatie kut u de scherpte van het richtpunt op de voor u optimale waarde instellen. Gewoon door de Leica Pinmaster op een ver verwijderd object te richten en door draaien van de oogschelp (3) het richtpunt op optimale scherpte in te stellen. Het richtpunt verschijnt bij drukken op de grote knop (2). De ingestelde waarde kut u op de ^ 一 + ^ 一 of _- schaal (3a) op de oogschelp afl ezen.

Een dioptriecompensatie is voor gezichtsstoornissen tot ± 3,5 dioptrieen möglichk.

Instelling van de gewenste maateenheid

Deindicatie van de Leica Pinmaster kan op meters of de in de VS gebruikelijke yards worden ingesteld.

Deinstalling:

1. Druk kort (<3s) op de große knop (2).

2. Het richtpunkt verschijnt.

3. Druk lang (≥ 3s) op dekleine knop (1).

4. Onder het richtpunt verschijnt EU.U5.

5. Druk kort op de große knop.

6. EU verdwijnt, maar het richtpunt en US blijven knipperen.

7. Door (meerdere keren) op dekleine knop te drukken,kiest u de gewenste maateenheden: US voor yards, EU voor meters.

8. De indications blijven knipperen.

9. Sla uw instellingen op door kort op de große knop te drukken.

10. De opgeslagen instelling en het richtpunt lichten 2 seconden continu op ter bevestiging en gaan dan UIT.

Aanwijzingen:

• De momentele instelling=kunt u altijd in de indicatezie zien - als er meters zich ingesteld, ziet u naast het richtpunt een punt.
• Tijdens het instellen geldt: 3 seconden nadat u op een van de beiden knappen hebt gedrukt, za de indicateatie verdwijnen. De opgeslagen instelling blijft behonden.

AFSTANDSMETING

Om de afstand tot een object te meten,要去 hierop precies worden gericht. Hiervoor activeert men het richtpunt door eenmaal op de grote knop (2) te drukken. Na het loslaten van de knoplicht het richtpunt nog gedurende ca. 4 seconden op. Bij ingedrukt gezchoolen knoplicht het richtpunt permanent op.Terwijl het richtpunt oplicht,wordt het object gepeild en door opnieuw drukken op de grote knop wordt de afstandsmeting uitgevoerd en de meetwaarde verrolgens getoond.Het richtpunt gaat bij de meting even uit.Door wee op de grote knop te drukken kan telkens een neue meting worden gestart zolang het richtpunt nog oplicht.Als de afstand tot het object minder dan 10 meter bedraagt, de reikwijdtwe wordt overschreden of het object onvoldoende reflecteert,verschijnt de indicatie

Met het verdwijnen van de indicateie schakelt de Leica Pinmaster zichelf automatisch uit.

SCANFUNCTIE

Met de Leica Pinmaster kan ook in continubedrijf worden gemeten. Wanneer de große knop (2) bij det tweede bediening ingedrukt worden gehonden, schakelt het toestel na ca. 0,5 seconde over maar de scanfunctie en voert dan permanent metingen uit. Dit is te herkennen aan de wisselende indicatie: Na ca. iedere 0,5 seconde worden een neue meetwaarde aangegeven.

De scanfunctie is vooral praktisch bij de meting op vlaggenstokken en overigekleine onderwerpen.

Opmerking:

In de scanfunctie is het stroomverbruik op basis van de permanente metingen hoger dan bij afzonderlijke metingen.

EERSTE-DOEL-LOGICA

De Leica Pinmaster is special voor de golfsport met een eerste-doel-logica uitgerust, die het meten vankleine onderwerpen als golfvlaggen aanzienlijkvereenvoudigd.

Registreert het toestel twee afstanden in het gebied van het richtpunt, worden de afstand tot het meest nabijgelegen -kleinere-onderwerp aangegeven (A) en Niet van het verder verwijderde, grotere object (B). De eerste-doel-logica werkt ook samen met de scanfunctie.

In het voorbeeld springen de meetwaarden bij het bestrijken van de vlaggenstok van 210m (struiken op dechtergrund, B) maar 42 meter (vlaggenstok, A). Als de meting is gelukt, knippert de afstandssweergave snel. Als er geen tweede doel aanwezig is (vlag voor horizon / meting in bunker), knippert de weergave Niet.

Gebruikstip:

Probeer bij het meten van golfvlaggen en zulkekleine objecten, toch het richtpunt altijd zo te bepalen, dat geen andere objecten worden geregisteerd of deze zo mogelijk een groe afstand (minstens 15m ) tot het eerste doel hebben.

MEETBEREIK EN PRECISIE

De meetnauwkeurigheid van de Leica Pinmaster bedraagt minimaal ± 1 meter. Het maximale bereik is möglich bij goed reflecterende onderwerpen en een vrij zich over 10km . Het meetbereik worden door de volgende factoren beinvloed:

Reikwijdte	groter kleiner
Kleur	wit zwart
Oppervlak	glanzend mat
Hoek tot het objectief	verticaal scherp
Grootte object	groot Klein
Zonlicht	weinig (bewolkt) veel (middagzon)
Atmosferische omstandigheden	helder nevelig
Objectstructuur	homogeneen (huismuur)	niet homogeneen (struik,Boom)

Bij zonneschijn en goed zich gelden volgendenauwkeurigheden:

Reikwijdte	circa 10 tot 750 m
Nauwkeurigheid	circa ± 1 m tot 375 mcirca ± 2 m tot 750 m

Onderhoud/Reiniging

Special onderhoud van uw Leica Pinmaster is Niet nodig. Grotere vuildeeltjes als zand moeten met een haarpenseel worden verwijderd of wegbeblazen. Vingerafdrukken op o.a. objectief- en oculair lens hunnen erst met een vochtige doeK en daarna met een zacht en schoon zeemleer of pleasvrije doeK worden afgeveegd.

Belangrijk:

Oefen bij het afvegen van een sterk verruild lensoppervlak geen grote drukuit. De coating is weliswaar zeer krasvast, maar kan door zand of zoutkristallen toch worden beschadigd. De behuizing moet uitsluitend met een vochtig zeemleer worden gereinigd. Bij gebruik van droge doeken bestaat het gevaar van staatische lading. Alcohol en overige chemische oplossingen mogen Niet voor het schoonmaken van optiek of behuizing worden gebruikt. Elke Leica Pinmaster kent naast de typeaanduiding een „individualeel" productienummer. Noteer dit nummer voor de zekerheid in uw documentatie.

Let op:

Het apparaat mag in geen geval worden geopend!

Reserveonderdelen

Als u eens reserveonderdelen voor uw Leica Pinmaster, zoals oogschelp of een draagkoord nodig hebt, neem dan contact op met once klantenservice (adres zie pag. 65) of de vertegenwoordiging van Leica in uw land (zie de Garantiekaart voor adressen).

WAT DOEN, ALS ...

Fout Oorzaak Oplossing
Bij de observatie worden geen cirkelvormig beeld bereikt.	a) De pupil van de waarnemer correspondeel Niet met de uittredepupil van het oculair. b) De stand van de oogschelenkomt Niet overeen met het juiste gebruik met en zonder bril.	a) Ogenpositie corrigeren. b) Aanpassing corrigeren: bril-dragers knikken de oogschelp om; bij waarneming zonder bril blijft deze omhoog geklapt (zie pagina 6).
Weergave onscherp Dioptriecompensatie Niet exact Dioptriecompensatie opnieuwuitvoeren
Bij de afstandsmeting verschijnt de weergave '- - '-'	a) Waarde boven of onder het meetbereik b) Reflectiegraad van het object ontoreiekend	Gegevens van hetmeetbereik in acht nemen
Weergave knippert of geen meting möglichk	Batterij leeg Batterij verrangen

TECHNISCHE GEGEVENS

Vergrote	7x
Diameter objectief	24 mm
Uittredepupil	3,4 mm
Schemeringsgetal	13
Geometrische Lichtsterkte	11,8
Geichtsveld (op 1.000 m) / objectieve gezichtshoek	115 m / 6,5°
Uittredepupillen - lengteafstand	15 mm
Prismasoort	Dakkant
Coating op lenzen op prisma's	High Durable Coating (HDCTM) en hydrofobe Aqua-Dura coating op buitenlenzen fasecorrectiecoating P40
Dioptriecompensatie	± 3,5 dioptrie
Gebruikstemperatuur	-10 tot 55 °C.
Opslagtemperatuur	-15 tot 75 °C.
Waterdichtheid	voor 30 min: drukwaterdicht tot 1 m waterdiepte
Materiala behuizing / chassis	Koolstofvezelversterkte kunststof, zacht gelakt / aluminiumspuitgietstuk
Maximale reikwijdte	circa 750 m
Minimale afstand	circa 10 m
Meetnauwkeurigheid	circa 1 tot 375 m / circa 2 tot 750 m
Weergave	LED met vier cijfers
Batterij	3 V / lithium knoopel type CR2
Levensduur van een batterij	circa 2.000 metingen bij 20 °C
Laser	onzichtbaar, oogveilig conform EN en FDA klasse 1
Divergentie laserstraal	circa 0,5 x 2 mrad
Maximale meetperiode	circa 0,9 s
Afmetingen (B x H x D)	circa 75 x 34 x 113 mm
Gewicht (met batterij)	circa 220 g

LEICA PRODUCT SUPPORT

Technische vragen over toepassingen met Leica-producten, ook over de meegeleverde software, worden schriftelijk, Telefonisch of per e-mail beantwoord door de afdeling Product Support van Leica Camera AG. Ook voor koopadvies en het bestellen van handleidingen is dit uw contactadres. U(Int) unt uw vragen eveneens via het contactformulier op de website van Leica Camera AG aan onsRCTEN.

Leica Camera AG

Voor het onderhoud van uw Leica-uitrusting en in geval van schade kunt u gebruik maken van de Customer

Care van Leica Camera AG of de reparationservice van een Leica-vertegenwoordiging in uw land (voor adressenlijst zich garantiebewijs).

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Telefoon: [phone]

Telefax: [phone]

[e-mail]
