MODE D'EMPLOI Pinmaster II LEICA

1. Touche principale
2. Touche secondaire
3. CEilleton avec a Echelle de dioptrie
4. CEillet pour couroie de port
5. Oculaire
6. Couvercle du compartment des piles
7. Compartiment des piles
8. Lentille d'objectif
9. Optique d'émission laser

Avertissement

Pour prévenir d'eventuelles lésions oculaires, éviter, comme avec toute lunette d'approche, d'observer directement des sources de lumières vives avec le Leica Pinmaster.

PRODUIT LIVRE

• Télemètre
• 1 pile au lithium 3V type CR2
• Cordon de port
• Sac Cordura
• Carte de Garantie

Leica Pinmaster

No. de Code: 40533

AVANT-PROPOS

Chere cliente, Cher client, Le nom Leica est dans le monde entier synonyme de la plus grande qualite optique, de la precision mecanique a toute epreuve et pour une longue durée d'utilisation. Nous vous souhaitons beaucoup de plaisir et de reussite avec vos nouvelle Leica Pinmaster. Le Leica Pinmaster émet des impulsions infrarouge invisibles à l'oeil et calcule la distance à l'objet en fonction du signal résiduel refléchi, à l'aide de son microprocesseur intégré. Le Leica Pinmaster est équipé d'une logique de première cible spécialement concise pour le golf et d'un mode de balayage facilitant considérablement la mesure de la distance jusqu'au drapeau. Le Leica Pinmaster est équipée d'une excellente optique de visée à grossissement 7x qui permet d'effectuer un relevé même dans des conditions d'utilisation défavorables, et est performante et facile à utiliser. Pour pouvoir mairriser de manière optimale toutes les fonctions de ce télémetre Laser polyvalent de haute-qualité, veuillesz dire tout d'abord attentivement la presente notice d'utilisation.

TABLE DES MATIÈRES

Description des éléments. 34

Produit livre 34

Avant-propos 34

Recyclage des appareils électriques et
électroniques 37

Fixation du cordon de port 38

Insertion et changement de la pile. 38

Etat de charge de la pile 39

Utilisation avec ou sans port de lunettes 40

Réglage dioptrique 40

Réglage de l'unité de mesure désirée 41

Mesure de distance. 42

Fonction de balayage par scanner 42

Logique de premiere cible 43

Portee de mesure et précision. 44

Entretien/nettoyage. 45

Que faire quand 46

Charactéristiques techniques 47

Service d'information Leica 48

Service après-vente Leica 48

ÉLIMINATION DES APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES

(applicable à l'UE ainsi qu'aux autres pays européens possédant des systèmes de tri sélectif.)

Cet apparéil contient des composants électriques et/ ou électroniques et ne doit donc pas être jeté dans les ordures menagères ordinaires. Il doit être déposé à un point de collecte municipal adapté afin d'être recyclé. Ce dépôt est gratuite. Si l' apparéil contient des piles ou des batteries replacables, celles-ci doivent être préalablement retirees et, le cas échéant, éliminées séparément par vos soins conformément à la réglementation en vigueur.

D'autres informations à ce sujet sont disponibles auprès des services municipaux, de la société de traitement des déchets ou du magasin dans lequel vous avez acheté cet appariel.

FIXATION DU CORDON DE PORT

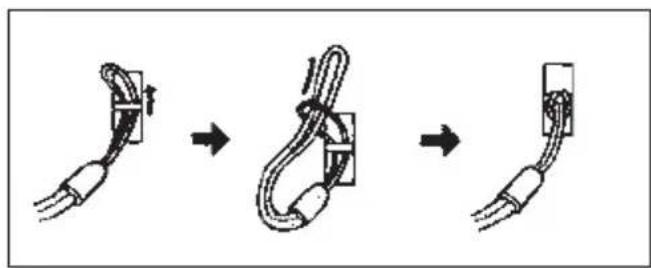

Glisser le petit noeud coulant du cordon de port à travers l'oeillet du boîtier (4) de le Leica Pinmaster. Passer ensuite l'extrémité du cordon de port à travers le petit noeud coulant et serrer fermement de manière à ce que la boucle ainsi obtenue soit solidement fixée autour de l'oeillet du boîtier.

INSERTION ET CHANGEMENT DE LA PILE

Le Leica Pinmaster est alimentee par une pile au lithium de 3 volts (p. ex. Duracell DL CR 2, Ucar CR 2, Varta CR 2, ou d'autres types CR 2).

1. Ouvrez le couvercle (6) du compartmenté (7) en le faisant tourner dans le sens inverse des aiguilles d'une montre.
2. Introduisez la pile avec la borne positive vers l'avant (en fonction du marquage dans le compartment).
3. Refermez le couvercle en le tournant dans le sens des aiguilles d'une montre.

Remarques:

• Le froid diminue la puissance de la pile. Par conséquent, à basse température, le Leica Pinmaster doit être portée le plus pres possible du corps et fonctionner avec des piles neuves.
• Retirez la pile du Leica Pinmaster si vous prévoyez de ne pas les utiliser pendant une longue période.
• Les piles doivent être stockées dans un endroit sec et frais.

Attention:

• Vous ne devez jamais jeter les piles au feu, ni leschauffer, recharger, démonter ou casser.
• Ne jetez pas les piles usagées avec les ordures menagères ordinaires, car elles contiennent des substances toxiques nuisibles pour l'environnement. Pour permettre un recyclage correct, remettez-les à un commercant ou éliminez-les avec les déchets spéciaux dans un collecteur.

ETAT DE CHARGE DE LA PILE

Le déchargement complet de la pile est signalé par un clignotement de l'affichage des valeurs de me-sure et des repères de visée. ÀpRES le premier cli g notamment de l'affichage, vous avez encore la possibilité d'effectuer 100 mesures avec une diminution progressive de la portée.

UTILISATION AVEC OU SANS PORT DE LUNETTES

Les utilisateurs non porteurs de lunettes de vue relevant l'oeille en caoutchouc (3) en la rabattant vers le haut ( comme à la livraison, fi gure A). Dans cette position, l'oeil est situé à la bonne distance de le Leica Pinmaster. Les utilisateurs porteurs de lu-nettes abaiscent l'oeille (fi gure B).

RéGLAGE DIOPTRIQUE

Le réglage dioptrique permet de régler la nettété du repère de visée sur la valeur que vous considérEZ comme étant la meilleure pour vous. Il vous suffit pour ce faire de relever un objet très éloigné avec le Leica Pinmaster et de régler sur la nettété opti male en tournant l'oeillère (3). Le repère de visée apparait lorsque vous appuyez sur la touche principal (2). Vous pouvez dire la valeur régée sur l'échelle des (+ + ) ou des (- - ) (3a) de l'oeillère. Le réglage dioptrique est possible jusqu'à ± 3,5 dioptries selon l'acuité visuelle.

Réglage de l'unité de mesure désirée

L'affichage du Leica Pinmaster peut être régé sur les mètres ou les yards (Etats-Unis).

Réglage:

1. Appuyez brievement sur la touche principale (2) (<3s).

2. Le repère de visée apparait.

3. Appuyez longuement sur la touche secondaire (1) (≥ 3s) .

EU.Us apparait sous le repere de visée.

1. Appuyez brievement sur la touche principale.

2. EU s'eteint, le repère de visée et US continuant à clignoter.

3. En appuyant brivement (plusieurs fois) sur la touche secondaire, vous pouvez selectionner les unités de mesure désirées: US pour les yards, EU pour les mètres.

4. Les affichages correspondants continuent à clignoter.

5. Enregistrez le réglage en appuyant brievement sur la touche principale.

6. Le réglage enregistré et le repère de visée restent allumés 2 secondes pour confirmation et s'eteignent ensuite.

Remarques:

• Le réglage est toujours indiqué sur l'affichage: Si les mètres sont choisis, un point apparait en bas à droite du repère de visée.
• Lors du réglage, 3 secondes après la dernière activation de l'une des deux touches, les affichages s'eteignent. Les réglages précédemment enre-gistrés sont conservés.

MESURE DE DISTANCE

Pour mesurer la distance à un objet, le relevé effectué doit être précis. Activer pour ce faire le repère de visée en appuyant une fois sur la touche principal (2). ÀpRES le relâchement de la touche, le repère de visée clignote encore environ 4 secondes. Si la touche est maintainue enfoncée, le repère de visée reste allumé. Pendant la période où le repère est allumé, l'objet est relevant et une nouvelle pression sur la la touche principal commande la mesure de distance et l'affichage de la valeur de mesure. Lors de la mesure, le repère de visée disparait un court instant. Aussi longtemps que le repère de visée est allumé, vous pouvez appuyer à tout moment sur la la touche principal pour lancer une nouvelle mesure. Si la distance à l'objet est inférieure à 10 metres ou dépasse la portée, ou si l'objet n'est pas suffisamment

réfléchissant, le symbole __ s'affiche. Lorsque l'affichage s'efface, le Leica Pinmaster se met automatiquement hors tension.

FUNCTION DE BALAYAGE PAR SCANNER

Avec le Leica Pinmaster, les mesures peuvent également être effectuées en mode continu. Il suffit pour cela d'appuyer à deux reprises sur la la touche principal (2) et deMAINTER celles-ci enfoncée lors du 2eme actionnement. L'appareil se commute sur le mode de balayage au bout de 0,5 secondes environ et effectue ensuite des mesures permanentes. Les variations de l'affichage vous indiquent que la commutation s'est bien effectuee: une nouvelle valeur de mesure s'affiche toutes les 0,5 secondes environ. Le mode de balayage est particulierement praticque lors de la mesure de distances jusqu'à des lances de drapeaux et autres petites cibles.

Remarque:

En mode de balayage, la consommation électrique est, en raison des mesures permanentes, supérieure à cette enregistrée lors de mesures individuelles.

LOGIQUE DE PREMIÈRE CIBLE

Le Leica Pinmaster est équipé d'une logique de première cible spécifique conçue pour le golf qui facilitite considérablement la mesure de distances jusqu'à des petites cibles telles que des drapeaux de golf. Si l'appareil saisit deux distances dans la zone du repère de visée, la distance affichée sera cette qui se refère à la plus petite cible la plus proche (A) et non pas celle se rapportant à l'objet plus grand plus éloigné (B). La logique de première cible fonctionne également en mode de balayage.

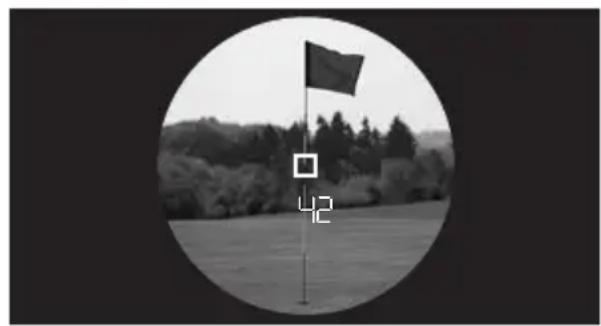

Dans l'exemple illustré, les valeurs de mesure passent de 210 metres (buissons à l'arrière plan, b) à 42 metres (lance du drapeau, a) lors du balayage de la lance du drapeau. Si la mesure a été effectuee, I'affichage de la distance clignote a une frquence elevée. S'il n'existe pas d'autre objet (drapeau devant l'horizon / mesure dans le bunker), I'affichage ne clignote pas.

Conseil d'utilisation:

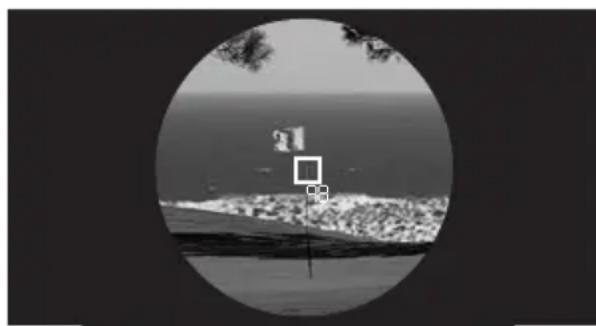

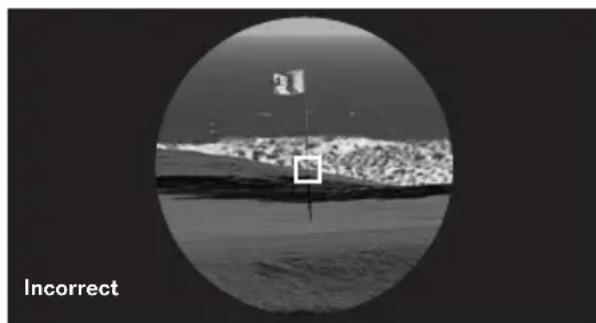

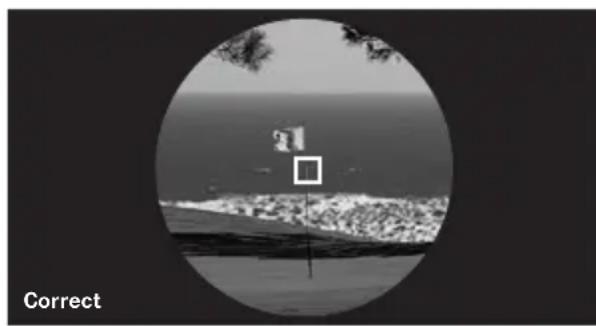

Lors de la mesure de distances jusqu'à des drapeaux de golf et autres petits objets similaires, essayez malgré tout d'aligner le repère de visée de telle sorte à ce qu'aucun autre objet ne puisse être saisi ou qu'une grande distance (au moins 15m) sépare celui-ci de la première cible.

PORTEE DE MESURE ET PRECISION

La précision de mesure du Leica Pinmaster s'elève à ±1 mètre. La portée maximale est atteinte pour des cibles particulièrement refléchissantes et une portée visuelle de 10 km. La portée de mesure est influencée par les fecteurs suivants:

Portée	plus grande plus faible
Couleur	blanc noir
Revêtement	brillant mat
Angle par rapport à l'objet	90° aigu
Taille de l'objet	grande petite
Ensoleillement	faible (nuageux) fort (soleil de midi)
Conditions atmosphériques	claires brumeuses
Structure de l'objet	homogène (mur de maison)	hétérogène (buisson, arbre)

La précision ci-dessous peut etre obtenue par temps ensoleille et avec une belle visibilité :

Portée	de 10 m à 750 m env.
Précision	± 1 m jusqu'à 375 m env. ± 2 m jusqu'à 750 m env.

ENTRETIEN/NETTOYAGE

Votre Leica Pinmaster ne requiertaucounsoon particulier.Les particules grossieres, comme les grains de sable,doiventetreeliminéesa l'aide d'un pinceau a poilsdoux ouparjetd'air.Pour effacer les emprentes digitales sur les lentillesde I'objectif ou de I'oculaire, (entre autres),utiliser dans un premier temps un linge humide puis essuyer àI'aide d'unepeau de chamois douce(speciale optique)etpropresoud'un chiffon exempt de poussiere.

Important:

N'exercez pas de force pression, même lorsque vous essuyez la surface de lentilles très encrassées. Bien que la couche antireflet soit résistante aux rayures, elle peut être endommagée par le sable ou les cristaux de sel. Pour le nettoyage du boîtier, utiliser exclusivement une peu de chamois humide. L'usage de chiffons secs comporte un risque de charge electrostatique. L'optique et le boîtier ne doivent enaucun cas être nettoyés avec de l'alcool ou d'autres solutions chimiques. Chaque Leica Pinmaster possède un numéro de série unique en plus de son indication de type. Notez-le bien dans votre documentation.

Attention:

L'appareil ne doit être ouvert eneldom cas!

Pèces de rechange

Si vous avez besoin de pieces de rechange pour votre Leica Pinmaster, p. ex. une oeillere ou une cordon, contactez notre service après (adresse, voir p. 49) ou votre Représentation Leica (adresses, voir Carte de Garantie).

QUE FAIRE SI...

Défaut Cause Remède
Absence d'image de forme ronde a)	a pupille de l'utilisateur ne cor-respond pas à la pupille de sortie de l'oculaire.b) La position des bonnettes n'est pas adaptée à une utilisation correcte avec ou sans port de lunettes.	a) Corriger la position des yeux.b) Corriger l'adaptation : les porteurs de lunettes rabattent les bonnettes ; en cas d'observa-tion sans port de lunettes, elles restent relevées (cf. p. 6).
Affichage flou Compensation dioptrique	ue imprécise Recommencer la compensationdioptrique
Lors de la mesure de distance apparait l'affichage « - - - »	a) Plage de mesure dépassée ou non atteinteb) Degré de réflexion de l'objet insuffisant	Tenir compte des indications concernant la plage de mesure
L'affichage clignote ou la mesure est impossible	Pile usagée Remplacez la pile

CHARACTERISTIQUES TECHNIQUES

Grossissement	x7
Diamètre d'objectif	24mm
Pupille de sortie	3,4mm
Indice crépusculaire	13
Luminosité géométrique	11,8
Champ de vision (à 1 000 m) / angle de vue objectif	115m / 6,5°
Distance longitudinale de la pupille de sortie	15mm
Type de prisme	En toit
Traitement des lentilles des prismes	High Durable Coating (HDCTM) et traitement hydrophobe Aqua-Dura sur la surface externe des lentilles couche de correction de phase P40
Compensation dioptrique	±3,5dpt
Température de service	de -10 à 55°C
Température de stockage	de -15 à 75°C
Étanchéité	durant 30 min : étanchéité à la pression de l'eau jusqu'à 1 m de profondeur
Matériau du boîtier /du châssis	Matériau synthétique renforcé fibres de carbone, laqué / fonte d'aluminium
Portée maximale	env. 750 m
Distance minimale	env. 10 m
Precision de mesure	env. ±1 m jusqu'à 375 m / env. ±2 m jusqu'à 750 m
Affichage	LED avec 4 caractères
Pile	Pile 3V/lithium type CR2
Durée de vie de la pile	env. 2 000 mesures à 20 °C
Laser	invisible, inoffensif pour les yeux selon les normes EN et FDA classe 1
Divergence faisceau laser	env. 0,5 x 2 mrad
Durée de mesure maximale	env. 0,9 s
Dimensions (l x h x p)	env. 75 x 34 x 113 mm
Poids (avec pile)	env. 220 g

SERVICE D'INFORMATION LEICA

Le service Informations Leica répondra volunteers par écrit, par téléphone, fax ou e-mail à vos questions d'ordre technique se rapportant à la gamme de produits Leica:

Leica Camera AG

Pour l'entretien de votre équipement Leica et en cas d'endommagement, le Customer Care de Leica Camera AG ou celui d'une des représentations nationales Leica (liste d'adresses sur la Carte de Garantie) se tiennent à votre disposition. Veuillez consultez cette centre-conseil Leica.

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Telefon: [phone]

Telefax: [phone]
