MANUALE UTENTE Pinmaster II LEICA

DESCRIZIONDE DELLE PARTI

1. Pulsante secondario
2. Pulsante d'azionamento
3. Coppetta con

a. Scala diottrica

1. Attachi per cinghia a tracolla
2. Oculare
3. Coperchio del vano batteria
4. Vano batteria
5. Lente dell'obiettivo
6. Ottica di trasmissione al laser

Avverenza:

Come per agli binocolo,anche con Leica Pinmaster evitare I'osservazione diretta delle sorgenti luminose per evitare lesioniagli occhi.

MATERIALE IN DOTAZIONE

• Misuratore
• 1 batteria al litio da 3V tipo CR2
• Cinghia a tracolla
  Borsa in cordura
• Certificato di Garanzia

Leica Pinmaster

No. d'ordinazione: 40533

PREFAZIONE

Gentile clientele,

Il nome Leica è ormai sinonimo in tutto il mondo di elevata qualità ottica, assoluta precisione nella meccanica e di estrema affidabilità e lunga durata. Vi auguriamo tante soddisfazioni e successo nell'uso del Vostro nuovo Leica Pinmaster. Il Leica Pinmaster è dotato di una logica basata sul primo puntoamento, appositamente ideata per il gioco del golf, ed una modalità di scansion. In quello modo, la misurazione della distance dalla bandiera risulta notevolmente più simplice. Il Leica Pinmaster trasmette dei raggi laser non visibili all'occhio umano e calcola la distance dall'oggetto per mezzo di un microprocessore integrato. Il Leica Pinmaster è equipaggiato con un ottimo sistema di mira a 7 ingrandimenti, il quale permette un preciso rilevamentoanche nelle condizioni più difficoltose, e ed è simplice e funzionale nell'impiego. Al fine di poter sfruttare tutte le possibilità di quello pregiato e versatile misuratore laser, si raccomanda innanzitutto di leggere queste istruzioni.

INDICE

Descrizione delle parti. 66

Materiaile in dotazione 66

Prefazione. 67

Smaltimento dispositivi elettrici ed

elettronici 69

Applicazione della cinghia a tracolla 70

Inserimento e sostituzione della batteria. 70

Stato di carica della batteria. 71

Utilizzo con oswana occhiali. 72

Regolazione diottrica. 72

Impostazione dell'unità di misura desiderata. 73

Misurazione della distanza. 74

Modalità di scansione 74

Logica del prima punto 75

Portata di misura e precisione 76

Cura e manutenzione 77

Ricambi 77

Che cosa fare se 78

Dati tecnici 79

Servizio informazioni Leica 80

Servizio assistenza clienti Leica. 80

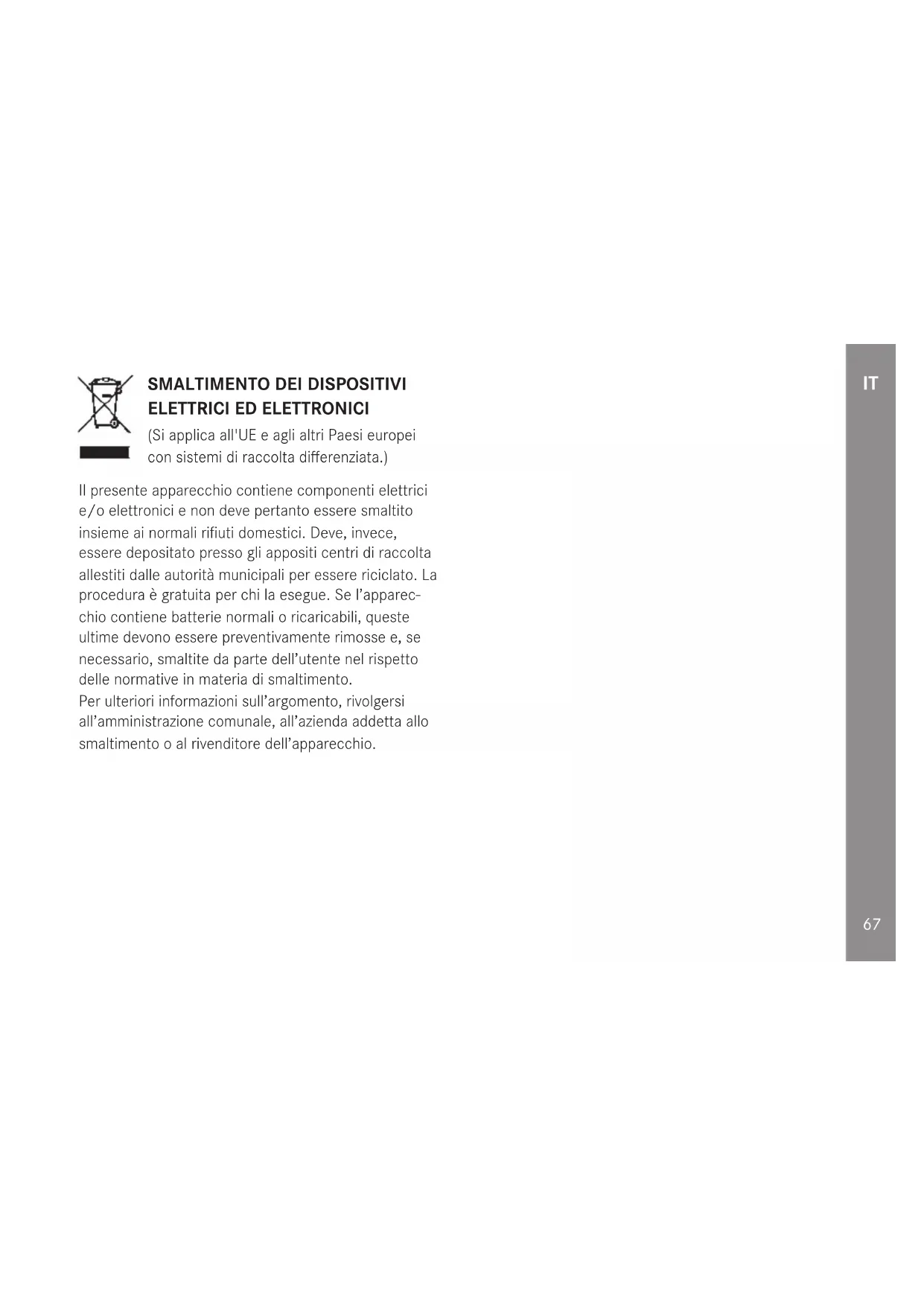

SMALTIMENTO DEI DISPOSITIVIELETTRICID ELETTRONICI

(Si applica all'UE eagli altri Paesi europei con sistemi di raccolta differenziata.)

Il presente apparecchio contiene componenti elettrici e/o elettronici e non deve pertanto essere smaltito insieme ai normali rifiuti domestici. Deve,,invece, essere depositato presso gli apposti centri di raccolta alleviesti dalle autorità municipali per essere riciclato. La procedura è gratuite per chi la esgue. Se l'apparecchio contiene batterie normali o ricaricabili,queste ultime devono esserepreventamente rimosse e, se necessario,smaltite da parte dell'utente nel rispetto delle normative in materia di smaltimento. Per ulteriori informazioni sull'argumento,rivolgersi all'amministrazione comunale,all'azienda addetta allo smaltimento o al rivenditore dell'apparecchio.

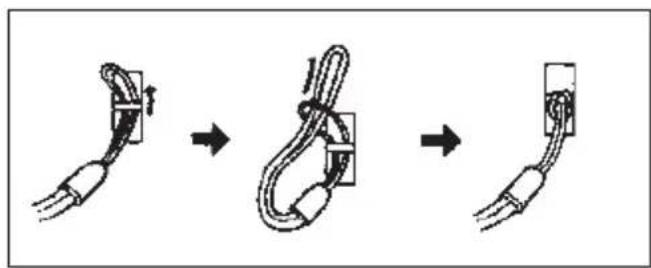

APPLICAZIONE DELLA CINGHIA A TRACOLLA

Spingere il passante piccolo della applicazione della cinghia a tracollaattraverso l'occhiello fissato (4) al corpo del Leica Pinmaster. Dopodiche infrilare l'estremità della Applicazione della cinghia a tracollaattraverso il passante piccolo e stringerla in modo tale che il cappio formatosi chiuda saldamente l'occhiello.

INSERIMENTO E SOSTITUZIONE DELLA BATTERIA

Il Leica Pinmasterieneutilizzataunabatteryal litio da 3 Volt (ad es.Duracell DL CR 2,Ucar CR 2,Varta CR 2,o altri tipi CR 2).

1. Apriere il coperchio (6) del vano batterie (7) ruotandolo in senso antiorario.
2. Inserire la batteria con il polo positiva rivolta in avanti (come individato nel vano batterie).
3. Chiudere nuovamente il coperchio avvitandolo in senso orario.

Nota:

• Le basse temperature riducono il rendimento della batteria. Pertanto, in tali condizioni il Leica Pinmaster dovrebbe essere portato vicino al corpo ed essere utilizzato con una batteria carica.
• Rimuovere la batteria se non si utilizes il Leica Pinmaster per lunghi periodi di tempo.
• Conservate sempre le batterie in un luogo fresco e asciutto.

Attenzione:

• Le batterie non devono assolutamente essere gettate nel fuoco, surriscaldate, ricaricate, aperte o smontate.
• Non gettare le batterie usate nei normali rifiuti domestici, contengono sostanze tossiche inquinanti. Queste devono essere depositate negli appositi contentitori presso il Vostro rivenditore oppure presso i centri di raccolta rifiuti speciali.

STATO DI CARICA DELLA BATTERIA

Una batteria scaricaiene segnalata per mezzo di un segnale lampeggiante nel mirino. Dopo il primo lampeggio dell'indicatore a «led» sono possibili ancora altri 100 misurazioni con un raggio d'azione progressivement in riduzione.

UTILIZZO CON O SENZA OCCHIALI

Gli osservatori che non portano occhiali lascino l'oculare di gomma (3) ribaltato verso l'alto (stato di segna, fi gura A). InQLsta posizione si ottiene inoltre la corretta distanza del Leica Pinmaster dall'occhio. Gli osservatori con occhiali ribaltino I'oculare (fi gura B) verso il basso.

REGOLAZIONE DIOTTRICA

E' possibile regolare la focalizzazione del mirino ad un ottimo valore individuale. Inquadrare semplicamente un oggettostiante con il Leica Pinmaster e regolare la focalizzazione girando l'oculare (3). Il collimatore compare premendo il pulsante principale (2). Il valore regolato cui essere letto nella Scala «+» o «-» (3a) sull'oculare. La compensazione delle diottrie è possibile per disturbi visivi fi no a ±3,5 diottrie.

IMPOSTAZIONE DELL'UNITÀ DI MISURA DESIDERATA

L'indicatore del Leica Pinmaster più essere impostato in metri o in arde, ovvero l'unità di misura utilizzata negli USA.

Impostazione:

1. Premere brevamente (<3s) il pulsante principale (2).
2. Compare il collimatore.
3. Premere più a lungo (≥ 3s) il pulsante secondario (1).
4. Sotto al collimatore compare EU.U5.
5. Premere brevamente il pulsante principale.

EU si spegne, il collimatore e U5 continuano a lampegliare.

1. Premendo brevamente (piu volte) il pulsante secondario è possibile impostare l'unità di misura desiderata, US per iarde, EU per metri.
   Gli indicatori correspondenti continuano a lam peggiare.
2. Salvare le impostazioni premendo brevamente il pulsante principale.
3. Le impostazioni salvate e il collimatore si illumini nano con luce fissa per 2 secondi come conferma, quindi si spengono.

Avvertenze:

• L'indicatore在哪些时候最适当地使用？
• Per l'impostazione vale quando segue: 3 secondi dopo ave azionato per l'ultima volta uno dei due pulsati gli indicatori si spengono. L'impostazione effettuata in precedenza viene conservata.

MISURAZIONE DELLA DISTANZA

Per misurare la distance da un oggetto è necessaria una precisa inquadratura. Attivare a tal fine il mirino premendo una volta il pulsante principale (2). Dop o aver rilasciato il pulsante, per circa 4 secondi rimane alla illuminato il mirino. Mantenendo premuto il pulsante, il mirino rimane illuminato permanente. Mentre rimane illuminato il mirino, viene rilevato l'oggetti e premendo di nuovo il pulsante principale, viene rilevata la distance e la visualizzazione del valore. Durante la misurazione si spegne brevamente il mirino. Premendo nuovamente il pulsante principale, si può iniziare in qualsiamenti una nuova misurazione. Se la distance dell'oggetti corrisponde a meno di 10 metri, o nel caso venisse ultrepassato il raggio d'azione, overo insufficiente riflessione dell'oggetti, viene visualizzato _ _.

Dopo lo spegnimento di esta indication, il Leica Pinmaster si disinserisce automaticamente.

MODALITA DI SCANSIONE

Con il Leica Pinmaster, è possibile eseguire misurazionianche a regime continuo. Tenendo premuto il pulsante principale (2) alla 2^ pressione, dopo circa 0,5 secondi l'apparecchio attiva la modalità di scansione ed esegue costamente misurazioni. Sul display compaiano indicazioni alternate: dopo rispettovamente 0,5 secondi, vieneindicato un nuovo valore misurato. La modalità di scansione è particolarmente utile nella misurazione di aste di bandiere e di altri oggetti di piccole dimensioni.

Nota:

Nella modalità di scansion, a causa delle misurazioni permanenti, risulta un consumo di corrente superiore rispetto alle misurazioni singole.

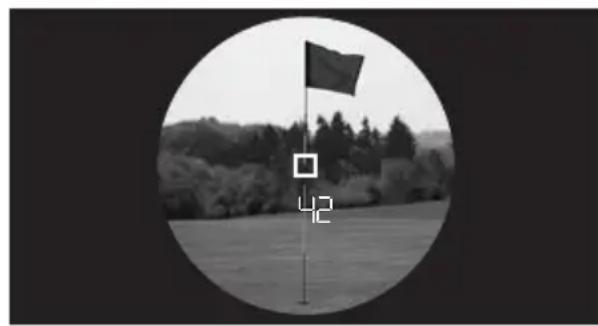

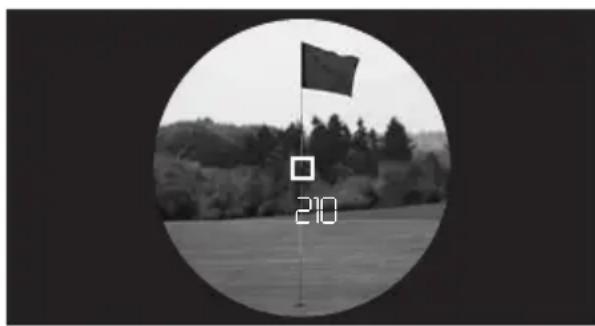

Logica del primo puntoamento

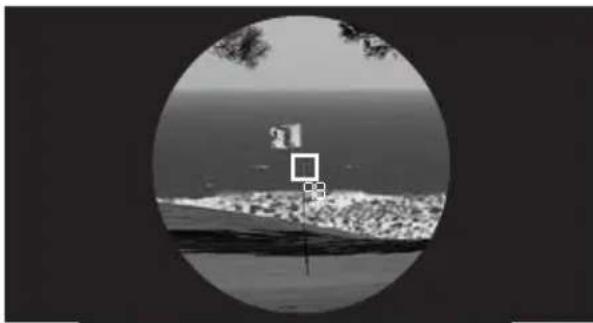

Il Leica Pinmaster è dotato di un sistema basato sul primo puntamento, ideato appositamente per i gliocatori di golf, che semplifica NOTEvolmente la misurazione di oggetti di piccole dimensioni, come ad esempio le bandiere da golf. Se I'apparecchio rileva due distance comprese nel campo del segno di puntamento, viene indicata la distanza dall'oggetto (A) più vicino - più piccolo - e non quella dell'oggetto più distante e più grande (B). La logica del primo puntamento funzionaanche con la modalità di scansione. Nell'esempio, nel passaggio sull'albero della bandiera, i valori misurati saltano da 210 metri (cespugli sullo sfondo, B) a 42 metri (asta della bandiera, A). Se la misurazione è riuscita, l'indicatore della distanza lampeggia con un'intermittenza elevata. Se non è presente un secondo obiettivo (bandiera davanti all'orizzonte / misurazione nel bunker), I'indicatore non lampeggia.

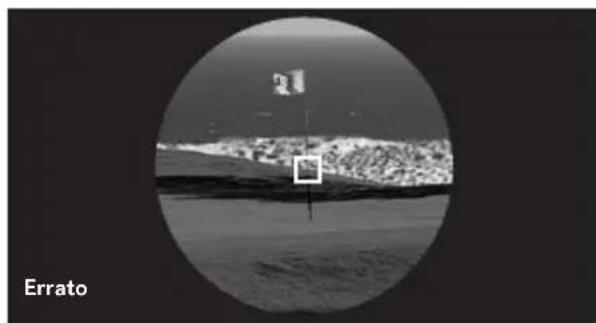

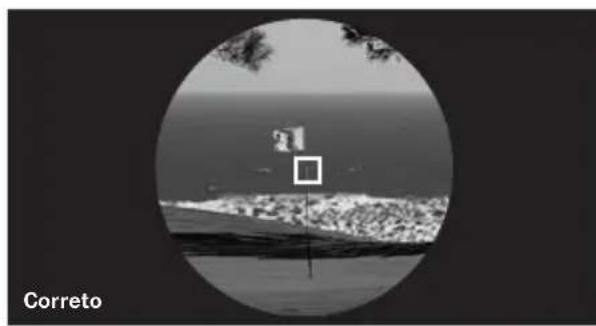

Consiglio per l'uso:

Nelle misurazioni di bandiere da golf e di oggetti di simili dimensioni, è opportuno cercare in agli caso di orientare il segno di puntamento sempre in modo che non vengano rilevati与其他 oggetti, o che questi siano distanti il più possibile (minimo 15 m) dal primo puntamento.

PORTATA DI MISURA E PRECISIONE

La precisione di misura dei Leica Pinmaster arrivava fino a ± 1 metro. La portata massima si ottiene quando l'oggetto osservato riflette bene e a una distanza visiva di 10km . La portata di misura è influenzata dai seguenti fattori:

Portata	maggiore minore
Colore	bianco nero
Superficie	lucida opaca
Angolo rispetto all'obiettivo	perpendicularare acuto
Dimensioni dell'oggetto	grandi piccole
Luce solare	scarsa (nuvoloso)	elevata (sole di mezzogiorno)
Condizioni atmosferiche	cielo limpido fosca	nia
Struttura dell'oggetto	omogenea (parete di casa)	disomogenea (cespuglio, albero)

Con il sole e una buona visibilità si applicano i segunti valori di precisione:

Portata	circa 10m - 750m
Precisione	circa ±1m - 375mcirca ±2m - 750m

CURA E MANUTENZIONE

I misuratore Leica Pinmaster non necessitano di particolare cure. Le particelle di sporco, come per esempio sabbia, devono essere eliminare con un pennello o con aria compressa. Le impronte digitali o simili sopra le lenti dell'obiettivo e dell'oculare possono essere pulite con un panno in microfibia specifico per tutti gli elementi ottici Leica.

Important:

Anche quando si strofinano le superfici molto sporche delle lenti, evitare di esercitar une pressione elevata. Il trattamento antiriflesso possiede un'alta resistenza all'abrasione ma può essere danneggiato alla sabbia o dai cristalli di sale. Il corpo deve essere pulito con un panno di daino umido. Nell'uso di panni asciutti persististe il pericolò di cariche elettrostatiche. Non utilizzato mai alcool o altre soluzioni chimiche per la pulizia dei sistemi ottici o del corpo. Sul Leica Pinmaster或者其他 alla denominazione del modello è indicato il numero di fabbricazione „personale". Per sicurezza annotare il numero nella documentazione del binocolo.

Attenzione:

L'apparecchio non può essere aperto in nessun caso!

Ricambi

Per richiedere i ricambi per il Vostro Leica Pinmaster, quali conchiglie oculare o cinghia a tracolla rivolgersi al nostro Servizio di assistenza (per l'indirizzo vedere a pag. 81) o al Centro di rappresentanza Leica del proprio paese (per gli indirizzi consultare il Certificato di Garanzia)

CHE COSA FARE SE...

Anomalia Causa Rimedio
Durante l'osservazione non si ottiene un'immagine circolare.	a) La pupilla dell'osservatore non coincide con la pupilla di uscita dell'oculare. b) La posizione della conchiglia oculare non coincide con il corretto utilizzato con o sono occhiali.	a) Correggere la posizione degli occhi. b) Correggere la regolazione: se si usano occhiali, risvoltare la conchiglia oculare; se non si usano occhiali, lasciarla aperta (cfr. p. 6).
Imagine non a fuoco La correzione	diottrica non è esatta Eseguire di nuovo	la correzione diottrica
Durante la misurazione della dis- tanza appara sul display l'indica- zione "- - - "	a) Il Campo di misurazione è supe- rato per excesso o per difetto b) Il grado di riflessione dell'oggetto è insufficiente	Tenere in considerazione le le istruzioni sul Campo di misura- zione
L'indicatore lampeggia o non è possibile eseguire la misurazione	Batteria scarica Sostituire la batteria

DATI TECHNICI

Ingrandimento	7x
Diametro obiettivo	24mm
Pupilla di uscita	3,4mm
Valore crepuscolare	13
Luminosità geometrica	11,8
Campo visivo (su 1.000m) / angolo visivo obiettivo	115m / 6,5°
Distanza longitudinale tra le pupille di uscita	15mm
Tipo di prisma	A fatto
Trattamento antiriflesso sulle lenti sui prismi	High Durable Coating (HDCTM) e trattamento idrorepellente Aqua-Dura sulle lenti esterne, corazione di fase a strato P40
Correzione diottrica	±3,5dpt.
Temperatura di esercizio	-10 - 55°C
Temperatura di stoccaggio	-15 - 75°C
Tenuta stagna	per 30min: impermeabile fino a una profondità di 1m
Materialie corpo/telaio	Plastica rinforzata con fibra di carbonio, laccata / alluminio pressofuso
Portata massima	circa 750m
Distanza minima	circa 10m
Precisione di misura	circa ±1m - 375m / circa ± 2m - 750m
Display	LED a 4 cifre
Batteria	Batteria al litio 3V tipo CR2
Durata della batteria	circa 2.000 misurazioni a 20°C
Laser	invisibile, non dannoso per gli occhi a norma EN e FDA Classe 1
Divergenza laggio raser	circa 0,5 x 2,5mrad
Durata di misurazione massima	circa 0,9s
Dimensioni (L x A x P)	circa 75 x 34 x 113mm
Peso (con batteria)	circa 220g

PRODUCT SUPPORT DI LEICA

Il Product Support di Leica Camera AG sare lieto di rispondere alle vastre domande tecniche sui prodotti Leica o sul software eventualmente incluso, per iscritto, per Telefono o per e-mail. Inoltre, potra fornirvi consulenza per gli acquisti e per l'ordine di istruzioni. In alternatively, potete rivolverci le vastre domande ancheattraverso il modulo di contatto sul sito Web di Leica Camera AG.

Leica Camera AG

Per la manutenzione dell'attrezzatura Leica e in caso di guasti, rivolgersi al reparto Customer Care di Leica

Camera AG o al Servizio Riparazioni di un rappresentante Leica del proprio Paese (per l'elenco degli

indirizzi cfr. il certificato di garanzia).

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Telefon: [phone] - 2080 - 189

Fax: [phone]

[e-mail]
