GEBRUIKSAANWIJZING CPD 3212 S OLYMPIA

Gebruik conform de voorschriften

Deze printende tafelcomputer dient uitsluitend om computertaken

in ruimtes af te wikkelen. Andere toepassingen gelden als niet

conform de voorschriften.

Algemene aanwijzingen/veiligheidsaanwijzingen

Uw computer is een hoogontwikkeld apparaat. Probeer nooit om

hem te repareren. Wanneer de computer gerepareerd moet wor-

den moet u hem naar de kortst bijgelegen klantendienst en/of naar

de verkoper brengen.

Introduceer in geen geval metalen voorwerpen in de computer, zo-

als schroevendraaiers, paperclips, enz. Hierdoor kunt u de compu-

ter beschadigen en bestaat gevaar voor een elektrische schok.

Schakel de computer altijd uit nadat u uw werk beëindigd heeft.

Verwijder het stof van de computer met behulp van een droge

doek. Gebruik nooit water of een oplosmiddel zoals verdunde lak,

alcohol enz. om uw computer te reinigen.

Stel de computer niet aan te grote hitte bloot.

Belangrijke opmerking betreffende het transport:

In geval van transportschade moet de verpakking met bedienings-

handleiding en accessoires opnieuw vervolledigd worden.

Voordat u de computer op het net aansluit moet u controleren of

de gegevens betreffende de spanning en de frequentie van het ei-

genschappenplaatje met de gegevens van het plaatselijke net

Veiligheidsaanwijzing:

De contactdoos moet in de buurt van de computer aangebracht en

eenvoudig toegankelijk zijn. Op deze wijze kunt u in geval van

nood de computer snel van het net scheiden.

Wanneer de computer van het net gescheiden wordt blijven alle

opgeslagen gegevens (wisselkoersen, belastingstarieven en per-

Opgepast: Om gedurende lange tijd een storingsvrij bedrijf te ver-

zekeren, de volgende aanwijzingen naleven:

– zonder papier printen!

– aan het papier trekken wanneer de printer nog werkt!

– mindere papierkwaliteiten of kleurlinten gebruiken!

– reeds gebruikte papierrollen een tweede keer gebruiken!

– harde voorwerpen in de printer hanteren of aandrijvingen ma-

Let op de markeringen die het einde van de papierrollen aangeven.

Vervang de papierrollen onmiddellijk.

Laat uw computer regelmatig door uw handelaar onderhouden.

Vervang het kleurlint van zodra de printkwaliteit begint af te ne-

Van harte gelukgewenst,

dat u hebt gekozen voor een elektronische kantoorrekenmachine

uit de CPD-familie van Olympia.

Dankzij de praktische en volledige uitrusting kunnen hiermee alle

rekenkundige vraagstukken worden opgelost.

De rekenmachine kan worden omgeschakeld van papier naar

display en zo alleen voor de weergave van de berekeningen op de

display worden gebruikt.

De gebruiksaanwijzing is ingedeeld in drie hoofdstukken.

en is bedoeld om u te helpen met de vele mogelijkheden van deze

rekenmachine vertrouwd te raken.

Op de achterste pagina's vindt u voorbeelden van berekeningen.

Met vriendelijke groeten.

Olympia Business Systems Vertriebs GmbH D-45525 Hattingen

B.1 Overzicht van de rekenmachine

B.2 Uitpakken en installeren

B.4 Verklaring van de toetsen

B.5 Schuifschakelaars

B.5.2 Afrondingskiezer

B.5.3 Instelling gebruiksmodus- en bewerkingenteller

B.6 Displaymeldingen

C.1 Vervangen van de kleurrol

C.3 Technische gegevens

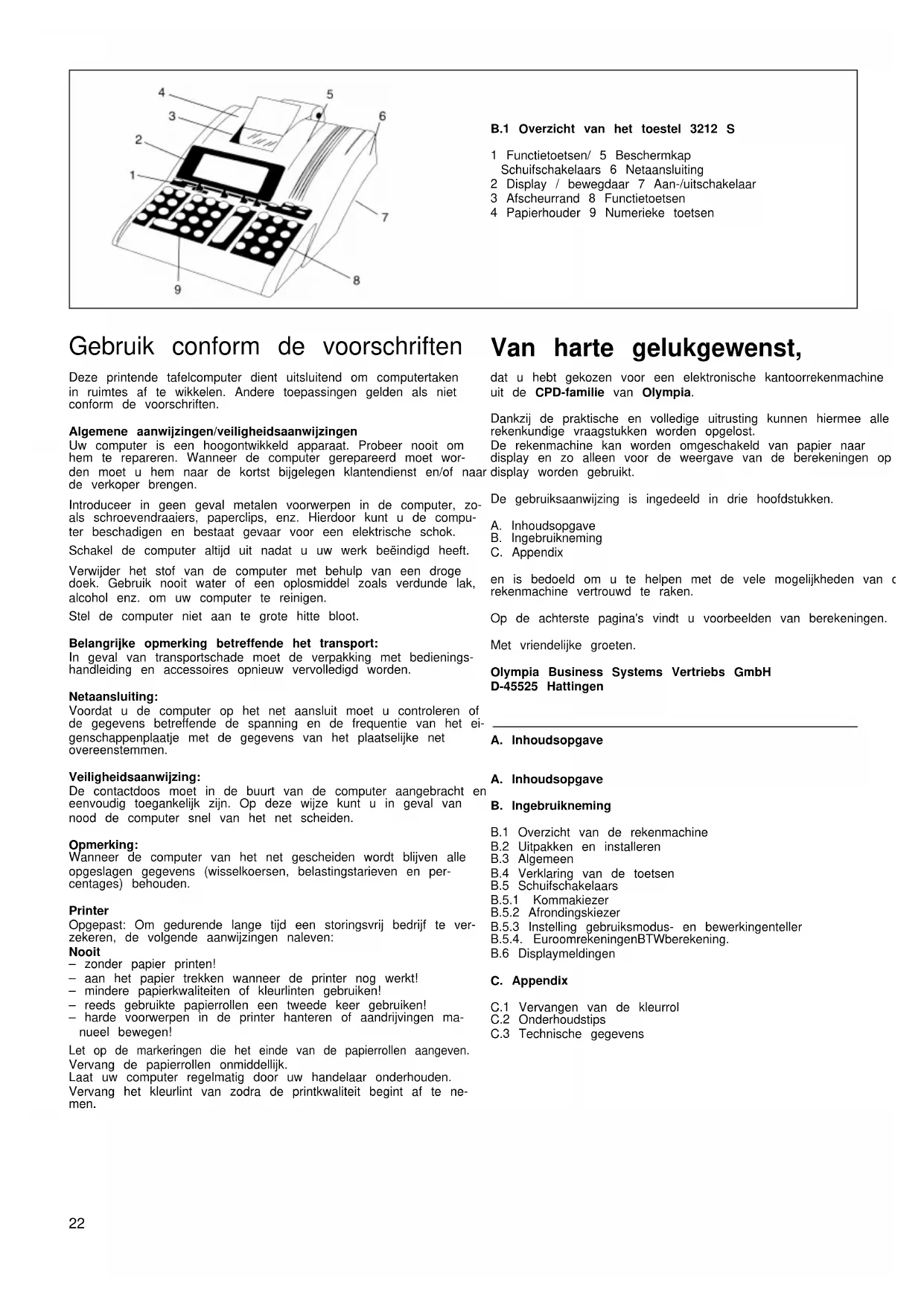

B.1 Overzicht van het toestel 3212 S

1 Functietoetsen/ 5 Beschermkap

Schuifschakelaars 6 Netaansluiting

2 Display / bewegdaar 7 Aan-/uitschakelaar

3 Afscheurrand 8 Functietoetsen

4 Papierhouder 9 Numerieke toetsen23

B.2 Uitpakken en installeren

- Controleer eerst of de spanning en de frequentie van de reken-

machine overeenkomen met die van het plaatselljke net.

- Steek de stekker in het stopcontact.

Papierrol plaatsen (Art No. 06.840.0200:

- Papierhouder plaatsen

- Papierrol van beneden afrollend in de houder plaatsen

- Rekenmachine inschakelen

- De strook papier tot aan de aanslag in de achterste sleuf

- Met de strook papier verder transporteren

Na inschakelen is de rekenmachine gereed voor gebruik.

Onafhankelijk optelgeheugen, waarin afzonderlijke getallen.

produkten en quotiënten opgeteld en opgeslagen kunnen worden.

Vermenigvuldigingen en delingen worden genegeerd.

Vermenigvuldiger, deler, grondgetal of percentage, inclusief de

hierna ingetoetste functie zijn automatisch constante.

Herhaling van getallen

Bij alle basisrekenfuncties kan een getal een willekeurig aantal

keren worden herhaald.

Printen op de papierstrook:

Het decimaalteken wordt als punt afgedrukt. Plaatsen voor de

komma worden in groepen van drie verdeeld. Voorbeeld:

Invoer van getallen an rekentechniek

- Optellen/aftrekken (a+b+c+)

Uitkomst door middel van

- Vermenigvuldiging/deling (axb앦c=)

Uitkomst door middel van

Plaatsen voor het decimaalteken worden in de display d.m.v

komma's in groepen van drie onderverdeeld. Voorbeeld:

Overschrijding van de capaciteit

Bij uitkomsten met meer dan 12 cijfers voor het decimaalteken

wordt de melding, "" uitgeprint, een E verschijnt in het

display en het toetsenbord is geblokkeerd. Invoerblokkade ophef-

Geheugen geblokkeerd

Getallen die een overschrijding van de capaciteit zouden kunnen

veroorzaken, worden niet in het geheugen opgenomen. De

geheugeninhoud blijft behouden.

Bewerkingenteller (Schakelaarpositie IC)

Door het inschakelen van deze functie wordt er onafhankelijk van

elkaar zowel in de accumulator alsook voor de geheugeninvoer

een bewerkingenteller (3 posities) actief.

Door het indrukken van en resp. en wordt het

aantal optellingen en aftrekkingen geteld.

Bij het opvragen van de einduitkomst resp. de tussenuitkomst

wordt het aantal uitgeprint. Voorbeeld: 008 = 8 bewerkingen

Door het opvragen van de einduitkomst wordt de bewerkingentel-

Deopgeslagenvaluta'sblijvenbehouden,zelfsindiendereken-

machine wordt uitgeschakeld.

De 11 voorgeprogrammeerde vaste Euro omrekenkoersen zijn

reeds ingebracht voor deze landen (zie voorbeeld "valuta-code ta-

Dezeendedoordegebruikeropgeslagen5verderevaluta'sblij-

ven bewaard als de machine wordt uitgeschakeld of de stekker uit

het stopcontact wordt gehaald.

Omrekenen van de wisselkoers / driehoeksberekening:

- De wisselkoers bestaat uit 6 belangrijke cijfers en een komma.

- Bovendien kunnen de wisselkoersen voor 5 andere valuta gepro-

grammeerd en in het geheugen bewaard worden.

- Omrekening tussen „Valuta 1 en "Valuta 2" via de Euro wissel-

Wisselkoers 1 en wisselkoers 2 uit "Euro",

oorspronkelijke 11 valuta" en "door de gebruiker

opgeslagen 5 valuta" kiezen.

- De wisselkoers wordt met het symbool C5 uitgedrukt.

- De Euro kan met het Euro symbool (5 ) geprint worden.

- Het BTW tarief is een 6 cijfers nauwkeurige waarde inclusief

- BTW tarief wordt afgedrukt met het teken %.

Automatische %+ berekening:

- Automatische %+ berekening kan worden gebruikt door het

ingebrachte % tarief of in te brengen % tarief.

- Het door de gebruiker ingebrachte % tarief is een 6 cijfers

nauwkeurig getal inclusief een decimale komma.

- Het opgeslagen % tarief wordt afgedrukt met het teken %.

B.4 Verklaring van het toetsenbord

Het toetsenbord heeft een invoergeheugen (buffer), waardoor snel

ingevoerde gegevens in hun geheel achter elkaar worden

Toets om alles te wissen

- De gehele berekening wordt gewist;

geheugeninhoud blijft behouden.

- De ingebrachte valuta's blijven behouden zelfs na het

indrukken van deze toets.

Opvraagtoets van de bewerkingenteller

- éénmaal indrukken:

aantal opgetelde bewerkingen opvragen.

- tweemaal indrukken na opvragen van de uitkomst resp.

Rekenkundig gemiddelde van de opgetelde bewerkingen

Toets voor extra functies

- uitprinten van nummer of datum.

- ingevoerde getal wissen.

Voortekenwisseltoets

- getallen in positieve of negatieve veranderen.

- het ingegeven getal verschijnt op de display.

- accumulatorinhoud/bewerkingenteller opvragen

- accumulatorinhoud/bewerkingenteller opvragen en wissen

percentage wordt opdevraagd.

In combinatie met en of :

- het met het percentage verhoogde resp. verminderde getal

itkomsttoets voor vermenigvuldigen en delen

- berekening afsluiten.

De uitkomst wordt opgevraagd. Deze kan door het ingeven

an een commando (+, -, x, 앦) verder worden gebruikt

resp. met of in het geheugen worden opgeno-

Geheugen-einduitkomsttoets

- geheugeninhoud opvragen en wissen.

Geheugen-tussenuitkomsttoets

- geheugeninhoud opvragen.

Geheugen-aftrektoets

- het ingegeven getal wordt van de geheugeninhoud

- berekening afsluiten.

De uitkomst wordt van de geheugeninhoud afgetrokken.

- het ingegeven getal wordt bij de geheugeninhoud

- berekening afsluiten.

De uitkomst wordt bij de geheugeninhoud opgeteld.

Papier-transporttoets

Mark up-toets (Mark down-toets)

Voor winstmargeberekeningen:

verkoopprijs/inkoopprijs/Winst bij ingegeven percentage

- voor de berekening van het percentuele

verschil van twee getallen Delta %

KOSTEN-VERKOOP-WINSTMARGE

Om de kosten, de verkoopprijs en de winstmarge te bereke-

nen. Geef 2 willekeurige posten in om de onbekende waar-

de automatisch te berekenen. (geef bijvoorbeeld 1. de waar-

de voor de kosten en 2. de verkoopprijs in, en u krijgt auto-

matisch de winstmarge in % (percent).

Tarief/valuta inbrengtoets.

Uit te voeren met functietoets en cijfertoetsen.

- Opvragen en inbrengen van de le omrekenkoers en 2e

- Opvragen en opslaan van de omrekenkoers.

- Opvragen en opslaan van BTW tarief en % + berekenin-

- Negatieve waarde kan niet als tarief/valuta worden

Valutaomrekeningstoets 1 / Belasting plus toets

TAX+ Schuifschakelaar in de omrekeningsmodus: - Van valuta 2

naar valuta 1 omrekenen.

Er kunnen 11 wisselkoersen door de gebruiker ingegeven

Schuifschakelaar in de stuurmodus: - Het bedrag van de be-

lasting wordt bijgeteld.

De opgeslagen belastingsvoet wordt gebruikt.

Valutaomrekeningstoets 2 / Belasting minus toets

TAX– Schuifschakelaar in de omrekeningsmodus:

- Van valuta 1 naar valuta 2 omrekenen. Er kunnen 11 door

de gebruiker ingegeven wisselkoersen gebruikt worden.

Schuifschakelaar in de stuurmodus: - Het bedrag van de be-

lasting wordt afgetrokken.

De opgeslagen belastingsvoet wordt gebruikt.

B.5 Schuifschschakelaars

A F 0 2 3 4 6 Drijvende komma, aan

itkomst met maximaal aantal plaatsen achter de komma.

A F 0 2 3 4 6 A F 0 2 3 4 6 Vaste komma, aan

e uitkomst heeft, afhankelijk van de stand van de schakelaar,

0 , 2 , 3 , 4 of 6 plaatsen achter de komma.

Overschrijden de plaatsen vóór de komma van een bepaalde

itkomst de door de vaste komma-instelling bepaalde plaatsen,

dan worden de plaatsen achter de komma afgebroken.

A F 0 2 3 4 6 Snel optellen, aan

Na het ingeven van de cijfers (zonder komma) wordt door het

indrukken van de optel- of aftrektoets de komma automatisch

oor het op één na laatste cijfer geplaatst.

Bij de Euro functie:

ij de uitkomst in Euro wordt de decimale komma automatisch op

2 & 5/4 geplaatst, behalve als de schakelaar op stand F is ge-

B.5.2 Afrondingsklezer

▼ 5/4 ▲ Afbreken, aan

De overtallige plaatsen achter de komma worden, afhankelijk van

e instelling van de kommakiezer, afgebroken.

▼ 5/4 ▲ Afronden, aan

De plaatsen achter de komma worden, afhankelijk van de instel-

ling van de kommakiezer, naar boven of naar beneden afgerond.

▼ 5/4 ▲ Algehele afronding vanaf het eerste cijfer

B.5.3 Instelling gebruiksmodus en bewerkingentelller

D P IC Gebruik met display

D P IC Gebruik met afdruk- en display

D P IC Bewerkingenteller (+), aan

- telt alle + en - bewerkingen naar boven

B.5.4 Euro omrekenkoers en BTW berekening schakelaar.

CONV TAX Euro omrekenkoers

- er bevinden zich gegevens in het geheugen

– - negatieve getallen

E - capaciteitsoverschrijding

aluta symbolen op het display zijn afgebeeld op blad "Valutacode

Als wordt ingedrukt, verschijnt SEt op het display.

Als BTW tarief is opgeslagen of wordt opgeroepen verschijnt t met

getal op het display.

Als %+ tarief is opgeslagen of wordt opgeroepen verschijnt P met

getal op het display.

C.1 Vervangen van de kleurrol

1. Nadat de kap is afgenomen

grijpt u met de duim achter de

lastic greep van de inktrol.

2. De pal wordt uit de arretering

gedraaid en de gebruikte rol wordt

3. De nieuwe inktrol horizontaal

plaatsen en vervolgens de greep

Gebruik uitsluitend originele verbruiksmaterialen

Art.-Nr. 06.840.0134

Stel het apparaat niet bloot aan extreme temperaturen, direct

onlicht, hoge luchtvochtigheid en extreem veel stof.

Let erop dat er geen vloeistoffen in het apparaat komen.

Gebruik geen bijtende vloeistoffen.

C.3 Technische gegevens

Afmetingen: Breedte 210 mm

fdrukinrichting: Afdrukeenheid met rubberen wals

2 kleurendruk rood/swart

.06 A…220…240 V Gewicht: 1.10 kg

Capaciteit: display met 12 posities

RATE Deze gebruiksaanwijzing dient ter infomatie, de inhoud ervan

is geen onderwerp van een overeenkomst. Bij alle genoemde

gegevens gaat het slechts om nominale waarden. De be-

schreven uitrustingen en opties kunnen verschillen, al naar

gelang de specifieke eisen van ieder atzonderlijk land.

Olympia Europe GmbH behoudt zich het recht van inhoudelij-

ke en technische wijzigingen voor.D P

Verkoopprijs excl. BTW : 120.-

Eindprijs inclusief BTW =?

Eindprijs incl. BTW. : 150.-

Commerciële berekeningen

possono essere modificati e registrati dall'utente

Gebruik onderstaande valutacode-nummers voor:

lnzetten 1e en 2e valuta, roep 1e en 2e valuta

weer op. roep elke afzonderlijke

omrekenkoers en de zelf ingebrachte valuta op.

- De bestaande valuta's van CC1-CC5 kunnen

naar wens worden aangepast.

Code Valuta Aanduiding op Display Vooraeinstelling

- Aangegeven omrekenkoers / valuta opgeslagen?

1e valuta / omrekenkoers - BEF (01)

2 ème devise = IEP (05)

2e valuta / omrekenkoers = IEP (05)

Valutasymbolen op het display zijn afgebeeld op het blad

forme alle norme delle direttive:

De producent verklaart bij deze dat het apparaat overeenkomstig is met de

bestimmingen van de richtlijnen en normen

73/23/EWG; EN 60950-1:2001

Modificaciones reservadas . Modifiche riservate . Wijzigingen voorbehouden .
