TL-VP2T-PIM - Elektrisch gereedschap Ingersoll Rand - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze koppelvermenigvuldiger
Merk	Ingersoll Rand
Model	TL-VP2T-PIM
Beoogd gebruik	Montagetoepassingen die nauwkeurige koppelcontrole, precisie en reproduceerbaarheid vereisen
Voeding	Lithium-ion accu (compatibele modellen: BL2005, BL2010, BL2012, BL2013, BL2022, BL2023 voor 20V; BL4011, BL4013 voor 40V)
Nominale spanning	20 V of 40 V afhankelijk van het accumodel
Afmetingen (L x H x D)	Ongeveer 200 x 250 x 80 mm (schatting)
Gewicht	Ongeveer 1,5 kg (schatting met accu)
Geluidsdrukniveau	< 70,0 dB(A)
Trillingsniveau (EN 62841)	< 2,5 m/s² (K = 3 dB(A))
Omgevingstemperatuurbereik	0 °C tot 45 °C
Connectiviteit	Bluetooth voor klonen en communicatie met de Ingersoll Rand-app, IC-PCM of INSIGHTqx
Hoofdfuncties	Nauwkeurige koppelcontrole, programmering via ICS-software, verstelbare hulphendel, ophanghaak
Onderhoud	Elke 25.000 cycli of 1 jaar (wat eerst komt) door gekwalificeerd, erkend personeel
Veiligheid	Lees alle waarschuwingen, accu's niet doorboren, alleen gebruiken met aanbevolen accessoires
Conformiteit	FCC Part 15, Innovation, Science and Economic Development Canada, Class I Division 2 (C1D2) voor bepaalde modellen
Milieubescherming	Recycleer volgens lokale voorschriften na levensduur; niet bij het huishoudelijk afval gooien
Onderdelen en repareerbaarheid	Neem contact op met een erkend Ingersoll Rand-servicecentrum of -dealer
Inbegrepen accessoires	Hulphendel, ophanghaak (afhankelijk van uitvoering)

Veelgestelde vragen - TL-VP2T-PIM Ingersoll Rand

Welke accu's zijn compatibel met het gereedschap TL-VP2T-PIM?

De compatibele accu's zijn de modellen BL2005, BL2010, BL2012, BL2013, BL2022, BL2023 voor de 20V-versie, en BL4011, BL4013 voor de 40V-versie.

Hoe stel ik de hulphendel af?

Voor het 20V-model monteert u de hulphendel op het tandwielhuis met de plastic handgreep in de groef en draait u deze met de hand vast. Voor het 40V-model monteert u de hendel, draait u deze naar de gewenste positie en draait u de schroeven vast.

Kan ik dit gereedschap gebruiken in een woonomgeving?

Het gereedschap is geclassificeerd als Klasse A voor radiostoring. In een woonomgeving kan het storing veroorzaken; de gebruiker moet dan op eigen kosten de nodige maatregelen nemen.

Hoe moet ik het gereedschap onderhouden en hoe vaak?

Het onderhoud moet elke 25.000 cycli of elke 1 jaar worden uitgevoerd, afhankelijk van wat het eerst komt. Schakel gekwalificeerd en erkend Ingersoll Rand-personeel in.

Wat te doen als de accu de lading niet vasthoudt?

Controleer eerst of de accu correct is geplaatst en of de contacten schoon zijn. Als het probleem aanhoudt, vervang dan de accu door een compatibel model. Doorboor of verbrand de accu niet.

Hoe verbind ik het gereedschap met een computer?

Gebruik een standaard USB-kabel (USB - mini-type B) met een maximale lengte van 2 meter om verbinding te maken met de ICS-software.

Is het gereedschap geschikt voor gebruik in gevaarlijke zones?

Sommige modellen (gemarkeerd met C1D2) zijn gecertificeerd voor gebruik in Klasse I, Divisie 2, Groepen A-D, alleen in de VS en Canada.

Hoe recycle ik het gereedschap aan het einde van zijn levensduur?

Gooi het gereedschap niet bij het huishoudelijk afval. Het bevat een lithium-ion accu. Breng het naar een inzamelpunt voor recycling volgens de lokale voorschriften.

Wat is het geluidsniveau van dit gereedschap?

Het geluidsdrukniveau is lager dan 70,0 dB(A) en het trillingsniveau is lager dan 2,5 m/s² (onzekerheid K=3 dB(A)).

Kan ik reserveonderdelen krijgen?

Ja, neem contact op met een erkend Ingersoll Rand-servicecentrum of -dealer. Onderhoudshandleidingen zijn beschikbaar op de website ingersollrand.com.

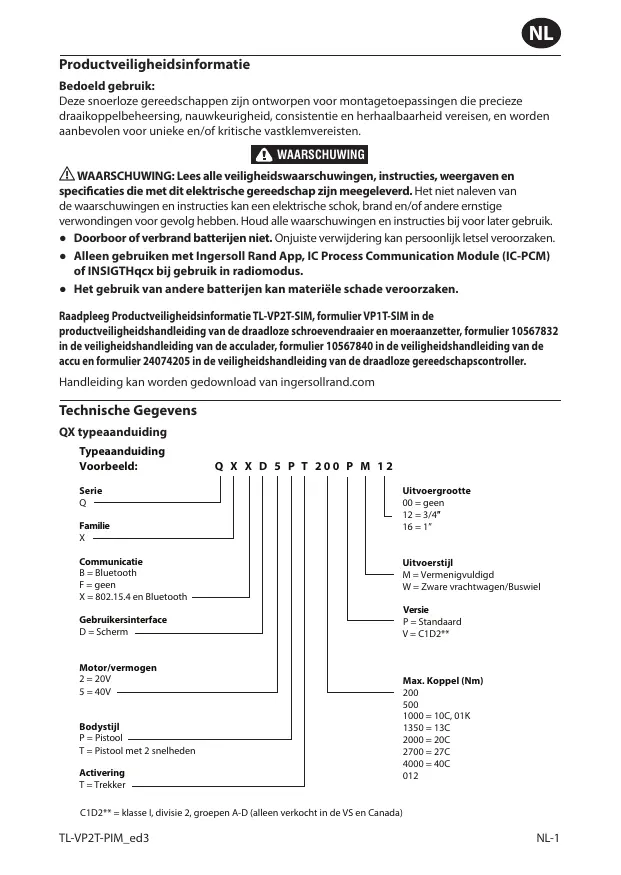

GEBRUIKSAANWIJZING TL-VP2T-PIM Ingersoll Rand

Productveiligheidsinformatie

Bedoeld gebruik:

Deze snoerloze gereedschappen zijn ontworpen voor montageteogepassen die precieze draaikoppelbeheersing, nauwkeurigheid, constiennente en herhaalbarheid vereisen, en worden aanbevolen voor unsereie en/of kritische vastklemvereisten.

WAARSCHUWING

WAARSCHUING: Lees alleeilveigheidswaarschuwingen, instructies, weergaven en specificaties die met dit elektrische gereedschap zijn meegeleverd. Het Niet naleven van de waarschuingen en instructies kan een elektrische schok, brand en/of andere ernstige verwondingen voor gevolg hebben. Houd alle waarschuingen en instructies bij voor later gebruik.

• Doorboor of verbrand batterijen Niet. Onjuiste verwijdering kan personlijk letsel verooorzaken.
• Alleen gebrueken met Ingersoll Rand App, IC Process Communication Module (IC-PCM) of INSIGHTqxbji between radiomodus.
• Het gebruik van andere batterijen kan materiele schade veroorzaken.

Raadpleeg Productveiligheidsinformatie TL-VP2T-SIM, formulier VP1T-SIM in de productveiligheidshandleiding van de draadloze schroevendraaer in moeraanzetter, formulier 10567832 in de veiligheidshandleiding van de acceluler, formulier 10567840 in de veiligheidshandleiding van de accu en formulier 24074205 in de veiligheidshandleiding van de draadloze gereedschapscontroller.

Handleiding kan worden gedownload van ingersollrand.com

Technische Gegevens

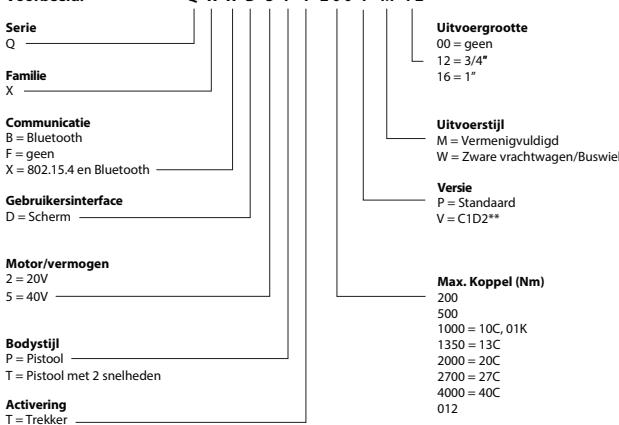

QX typeaanduiding

Typeaanduiding

Voorbeeld:

C1D2** = klasse I, divisie 2, groepen A-D (alleen verkocht in de VS en Canada)

Model	Model accu	Geluidsdruk- niveau dB(A)	Trillingsniveau *K (EN 62851) m/s2
QX2PM	BL2005, BL2010
QX 20V Pistol Multiplier Series	BL2012, BL2013	<70,0	<2,5
	BL2022, BL2023
QX5PM	BL4011, BL4013
QX 40V Pistol Multiplier Series

^*K = Onzekerheidstrillingsmetting 3 dB(A).

• Het worden aanbevolen om het gegedschap te gebruiken bij omgeveingstemperaturen (Ta) tussen 0^ en 45^ .

Hoe hoger de omgevingstempoatuur, hoe lager de inschakelduur die het gereedschap aankan.

In overeisenstemming met UL STD. 62841-1 en 62841-2-C1D2** = Voldoet aan ANSI STD. 12.12.01-2012, Klasse I, Divise 2, Groepen A-D, T3A.

Gecertificerd in overeenstemming met CSA STD. C22.2 Nr. 62841-1 en 62841-2-2.

C1D2** = gecertificerd volgens CSA STD. C22.2 Nr. 213.

Verklaring van geluids- en trillingsemissie

De opgevegen totale trillingswaarde is gemeten volgens een staandaard testmethode en kan worden gebruikt om het eene gereedschap met het andere te vergelijkken. Het kan worden gebruikt voor een trillingsgemissioneau dat de belangrijkste toepassingen van het gereedschap weergeeft. Als het gereedschapchteroor een andere toepassing wordt gebruikt, met andere accessoires wordt gebruikt of slecht onderhouden is, kan de trillingsgemissie afwijken. Dit kan het blootstellingsniveau gedurende de totale werkperiode aanzienlijk verhogen. Bij een schatting van het blootstellingsniveau aan trillingen moot ook rekening worden gehouden met hetijdstrip waarop het gereedschap isuitgeschakeld of wanner het op onbegrends draait.

Installatie

Aansluiting kabel:

Voor onslijting op een computer met ICS-software kan gebruik worden gemaakt van een standard USB-kabel (USBaar Mini Type B).Maximale kabellenge 2 meter.

Montage extra hendel:

Voor koppelvermenigvuldiger van 20 V: Monteer de extra handgreep op de tandwielkast met de plastic handgreep in de groef. Handvast aandraaien.

Voor koppelvermenigvuldiger van 40 V: Monteer de extra handgreep op de tandwielkast. Draai de hulphandgreep waar de gewenste positie en draai de schroeven vast.

Aansluiting hanger:

Voor koppelvermingivulgider van 20 V, stee de uiteinden van het hangeraccessoire in de bovenkant van de behuizing.

Voor een koppelvermenigvuldiger van 40 V steegt u de bevestigstingshaak in de inpeking bovenop de tandwielkast en steekt u verzolgens de pin erin om deze vast te zetten.

Aftstellingen

WAARSCHUWING

Koppel het gereedschaps lost van de accu staat u aanpassingen moot of accessoore verragt. Deze voorzorgsmaatregelen beperken de kons op enboedeld inschakelen van het gereedschap.

Opslag

Koppel de accu los van het gereedschap wanner het Niet in gebruik is.

Onderdelen en onderhoud

Aanbevolen worden het gereedschap eenmaal peraar of na elke 25.000 omwentelingen,welke van de twee zich het eerst voordoet, te onderhoven. Reparatie en onderhoud van dit gereedschap maguitsluitend door boveed en geschoold personeel worden uitgevoerd. Wannerie service of onderhoud nodig is, neemt u contact op met een vestigting of dealer van Ingersoll Rand.

KENNISGEVING

Voor bevoegt en geschoold personeel:

Voor instructijcts voor het (de)monteren en andere onderhoud van deze producten raadpleegt u onderhoudsinformatieformulier TP-VP2T-MIM op ingersollrand.com of neemt u contact op met de dichtstbijzijnde vestiging of distributor u Ingersoll Rand.

Milieubescherming

Als het elektrische Ingersoll Rand-product neer meer worden gebruikt vanwege ouderdom, slijtage of defecten, moet het worden gerecycled. Houd u in dat verband aan de geldende normen en regels (overheid, bedrif enz). Het net op gpecastwige wijze afoeren, kan gwaar opleveren voor het milieu.

Identificatie van symbolen

Stuur afvalmaterialiaal terug voorrecycling.

Voeg dit product ne zich bij huishoudelijk afvalmaterialia.

Li-Ion
Product bevat lithium-ion. Voeg dit product net bij huishoudelijk afvalmaterialia.

De originele instructies zich opgesteld in het Engels. Andere talen zich een vertaling van de originele instructies.

Veiligheidsinformatie - Uitleg van de veiligheidsaanduidingen

GEVAAR

Geeft een direct gevaarlijk situation aan die, indien deze nicht worden voorkommen, ernstigt oneself dels de dood als govolz zal hebben.

WAARSCHUWING

Geeft een möglichelijk gevaarlijke situatie aan die, indienDEXI nicht worden voorkomen, ernstig letset of oneself de dood als gevolg zou konnen hebben.

OPGELET

Geeft een möglichk gevaarlijke situatie aan die, indien deze nicht worden voorkommen, Licht of matig letsel of materiele schade als gevolg zou konnen hebden.

KENNISGEVING

Geeft informatie of bedrijsbeleid aan dat direct of indirect verband houdt met de veiligheid van het personeel of de bescherming van eigendommen.
