GEBRUIKSAANWIJZING NOVA - XHD23L-EU XHD26L-EU XHD26L-EU-500H XHD28L-EU DIMPLEX

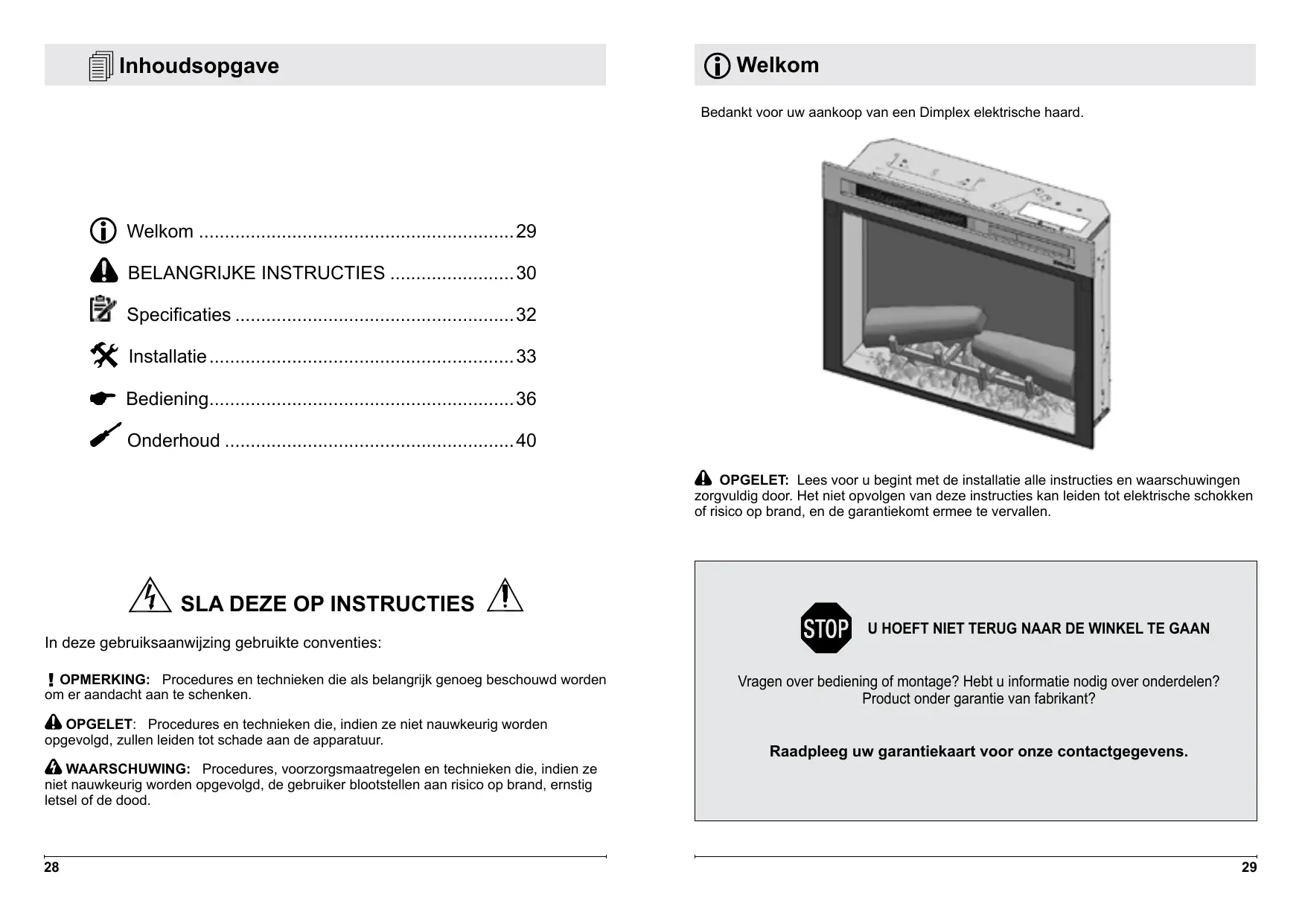

In deze gebruiksaanwijzing gebruikte conventies: ! OPMERKING: Procedures en technieken die als belangrijk genoeg beschouwd worden om er aandacht aan te schenken. À OPGELET: Procedures en technieken die, indien ze niet nauwkeurig worden opgevolgd, zullen leiden tot schade aan de apparatuur. À WAARSCHUWING: Procedures, voorzorgsmaatregelen en technieken die, indien ze niet nauwkeurig worden opgevolgd, de gebruiker blootstellen aan risico op brand, ernstig letsel of de dood.

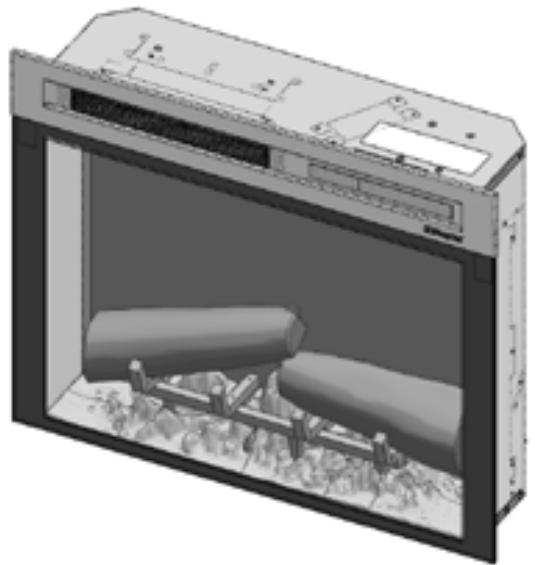

@ Welkom Bedankt voor uw aankoop van een Dimplex elektrische haard. À OPGELET: Lees voor u begint met de installatie alle instructies en waarschuwingen zorgvuldig door. Het niet opvolgen van deze instructies kan leiden tot elektrische schokken of risico op brand, en de garantiekomt ermee te vervallen. SroPl U HOEFT NIET TERUG NAAR DE WINKEL TE GAAN Vragen over bediening of montage? Hebt u informatie nodig over onderdelen? Product onder garantie van fabrikant? Raadpleeg uw garantiekaart voor onze contactgegevens.

À BELANGRIKE INSTRUCTIES Lees alle instructies alvorens dit apparaat te gebruiken. Bij het gebruik van elektrische apparaten dienen de elementaire voorzorgsmaatregelen altijd in acht genomen te worden, om het risico op brand, elektrische schokken en verwondingen van personen te voorkomen, waaronder het onderstaande:

1. Neem contact op met de leverancier als het apparaat beschadigd

is voordat u het installeert of in gebruik neemt.

2. Niet buiten gebruiken.

3. Niet in de direct omgeving van een bad, douche of zwembad

4. Gebruik het apparaat niet op een plek direct onder een vast

stopcontact of een verdeeldoos.

5. Dit apparaat kan worden bediend door kinderen van 8 jaar en

ouder en door personen met verminderde fysieke, zintuiglijke of geestelijke capaciteiten of gebrek aan ervaring en kennis, onder voorwaarde dat deze kinderen onder supervisie staan of instructies krijgen over het veilige gebruik van het apparaat en begrijpen welke gevaren zich kunnen voordoen. Laat kinderen nooit met het apparaat spelen. De reiniging en het onderhoud door de gebruiker mogen niet zonder toezicht door kinderen worden uitgevoerd.

6. Kinderen jonger dan 3 jaar mogen niet in de buurt van het apparaat

komen, tenzij zij voortdurend worden begeleid. Kinderen vanaf 3 jaar, maar jonger dan 8 jaar, mogen het apparaat alleen aan/ uit zetten, op voorwaarde dat dit in de normale gebruiksstand geplaatst of geïnstalleerd is en ze begeleiding of instructie hebben gekregen over het veilige gebruik van het apparaat en de betreffende gevaren begrijpen. Kinderen ouder dan 3 en jonger dan 8 jaar mogen de stekker van het apparaat niet in het stopcontact steken, het apparaat niet instellen, niet reinigen en geen onderhoudswerkzaamheden uitvoeren.

7. Gebruik dit apparaat niet in serie geschakeld met een thermische

bediening, een programmabediening, een timer or ieder ander

À BELANGRIUKE INSTRUCTIES apparaat, omdat er risico op brand bestaat als de haard per ongeluk afgedekt of verplaatst wordt.

8. Zorg ervoor dat meubelen, gordijnen en andere brandbare

materialen zich op meer dan 1 meter van het apparaat bevinden.

9. Haal de stekker van het apparaat uit het stopcontact wanneer er

zich een storing voordoet. 10.Haal de stekker uit het stopcontact wanneer het apparaat langere tijd niet wordt gebruikt.

11. Hoewel het apparaat aan de veiligheidsnormen voldoet, raden wij

het gebruik op een hoogpolig tapijt of op langharige kleden af. 12.Het apparaat moet zodanig worden geplaatst, dat de netstekker bereikbaar is. 13.Als het snoer beschadigd is, moet het vervangen worden door de fabrikant of servicedienst of een vergelijkbaar gekwalificeerd persoon om gevaar te vermijden. 14.Houd het snoer uit de buurt van de voorkant van het apparaat. à WAARSCHUWING: Het apparaat niet afdekken om oververhitting te voorkomen. Leg geen materiaal of kleding op het apparaat en verhinder de luchtcirculatie rondom het apparaat met bijvoorbeeld gordijnen of meubels NIET. Dit kan oververhitting (N en brandgevaar veroorzaken. & WAARSCHUWING: Deze haard mag niet via een extern schakeltoestel, zoals een timer, worden gevoed of worden aangesloten op een circuit dat regelmatig door de nutsvoorziening aan en uit wordt gezet, om zo het risico te vermijden dat daarmee per ongeluk de thermische afslag wordt gereset. & VOORZICHTIG: Sommige onderdelen van dit product kunnen zeer heet worden en brandwonden veroorzaken. Er moet extra worden opgelet wanneer er kinderen en kwetsbare personen aanwezig zijn.

É} Specificaties Technische informatie Modelnr: XHD23L-EU, XHD26L-EU, XHD26L-EU-500H, XHD28L-EU Warmteafgifte 230V 240V [Nominale warmteafgifte [Pa] 1.3 El 1.4 Ikw] Î Minimale warmteafgifte I P on, I il Ikw] Maximale constante P 13-114 lkw armteafgifte max, c) Aanvullend elektriciteitsverbruik In de stand-bymodus [er [035[-[035] w] met elektronische kamertemperatuurregeling Algemeen Verwijder de haard voorzichtig uit de verpakking en bewaar de verpakking voor mogelijk toekomstig gebruik voor verhuizingen of het terugbrengen van de haard naar de verkoper. De haard heeft een vlameffect dat met of zonder verwarming kan worden gebruikt, zodat op elk moment van het jaar genoten kan worden van de gezeligheid die het biedt. Voor gebruik van alleen het vlameffect is maar een klein beetje elekiriciteit nodig. Controleer, voordat U de stekker van de haard in het stopcontact steekt, of het voltage hetzelfde is als wordt aangegeven op de verwarming. Opgelet: Bij gebruik in een omgeving met weinig achtergrondgeluid kan een geluid hoorbaar zijn als het vlameffect geselecteerd wordt. Dit is normaal en niets om u zorgen over te maken. Elektrische aansluiting

À WAARSCHUWING: DIT APPARAAT MOET WORDEN GEAARD

Deze haard mag alleen gevoed worden met wisselstroom, en het op de haard aangegeven voltage moet overeenkomen met het voltage van de stroomtoevoer. Lees vé6r het inschakelen de veiligheidswaarschuwingen en bedieningsinstructies door.

vereist geen speciale ventilatie. Zorg ervoor dat er voldoende ruimte is voor luchtcirculatie onder de haard en sta minimaal 1,5 cm ruimte toe. À OPGELET: Installeer de haard niet rechtstreeks op vloerbedekking of vergelijkbare opperviakken die de luchtstroom kunnen hinderen.

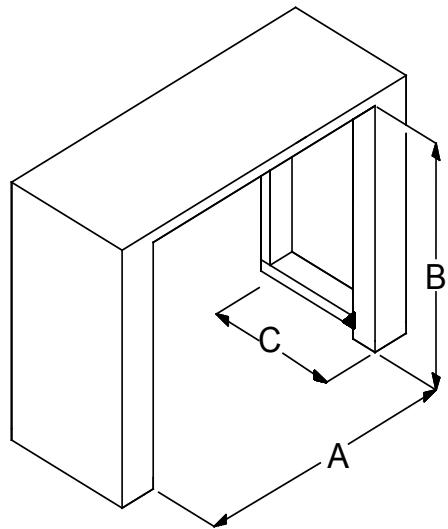

2. Installeer het apparaat in een

opening met inachtneming van onderstaande minimale afmetingen: Model XHD28 À 686 mm (27 inch) breed B 587 mm (31-1/8 inch) hoog C 203 mm (8 inch) diep Model XHD26 A 619 mm (24-3/8 inch) breed B 470 mm (18-1/2 inch) hoog C 203 mm (8 inch) diep Model XHD23 A 548 mm (21-1/2 inch) breed B 508 mm (20 inch) hoog C 203 mm (8 inch) diep

3. Wanneer u het apparaat in een

bestaande haardopening plaatst, sluit dan de schoorsteen af met een geschikte afdekking om te voorkomen dat er roet op het apparaat valt. Niet in een bestaande opening van een open haard installeren die gevoelig is voor vocht.

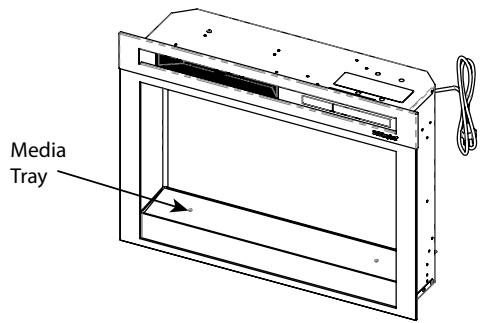

1. Indien van toepassing: Giet

en verspreid de meegeleverde middelen gelijkmatig uit over de bak van de haard.

22. Bij installatie in een Dimplex-

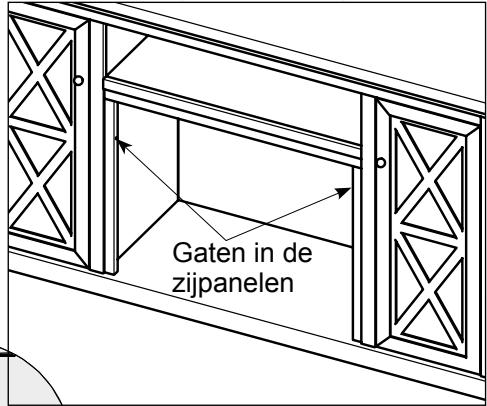

mantel controleert u eerst of er zich gaten in de zijpanelen nabij de bovenkant bevinden, zoals hieronder weergegeven. Indien dit het geval is, brengt u de voorzijde van de haard (Zonder glazen voorzijde gemonteerd) op één lin met de voorkant van de mantel. Plaats de bijgeleverde schroeven in de voorste gaten van de binnenzijden van de haard. De schroef wordt uitgelijnd met de opening in de mantel, waarmee deze op zijn plek vast blifft zitten. Gatèn in de Zijpanelen

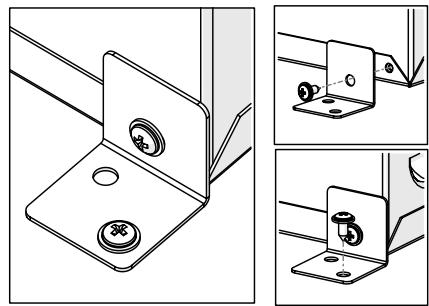

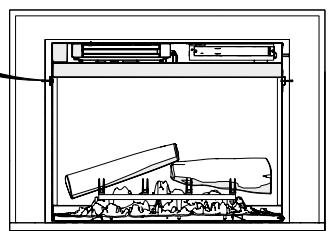

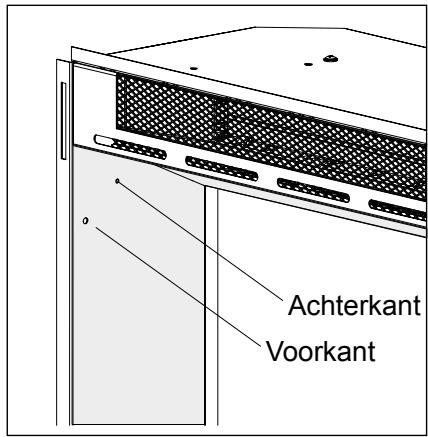

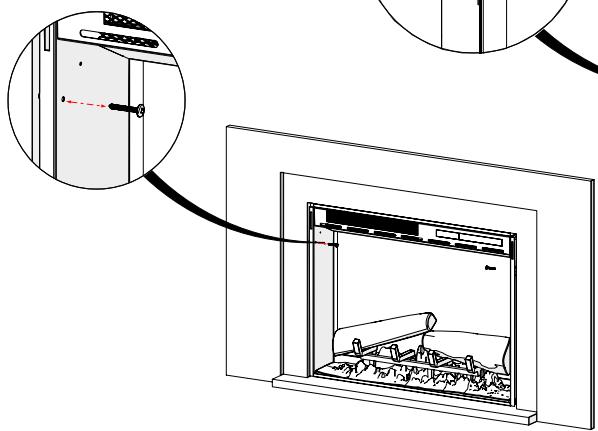

$ Installatie Wanneer er zich geen gaten in de Zijpanelen van de mantel bevinden, verwijder dan de schroef aan de achterkant van de onderste flens die het handigste is voor het vastzetten en gebruik de L-beugelsteun (meegeleverd) om de haard vast te zetten aan de mantel. 2b. Wanneer u de haard installeert in een aangepaste mantel of in een bestaande opening, dan bevestigt u de haard door een geschikte schroef door het voorste gat of achterste gat aan de binnenkant van de vuurhaard te steken, afhankelijk van welke locatie voor installatie het meest geschikt is. Aardingsinstructies Dit product moet worden geaard. Mocht er toch een storing of uitval plaatsvinden, biedt aarding de weg van de minste weerstand voor elektrische stroom en wordt zo het risico op elektrische schokken beperkt. Dit product is uitgerust met een snoer met aardgeleiding voor apparatuur en een aardingsstekker. De stekker moet worden aangesloten op een toepasselijk stopcontact dat correct geïnstalleerd en geaard is in overeenstemming met alle plaatselijk geldende voorschriften en regels. À GEvAAR: Onjuiste aansluiting van de aarding van de apparatuur kan leiden tot een risico op elektrische schokken. Raadpleeg een gekwalificeerde elektricien of onderhoudsmonteur als u twijfelt of het product goed is geaard. Pas de stekker die bij het product wordt geleverd nooit aan als de stekker niet past in het stopcontact, maar laat het juiste stopcontact door een gekwalificeerde elektricien plaatsen.

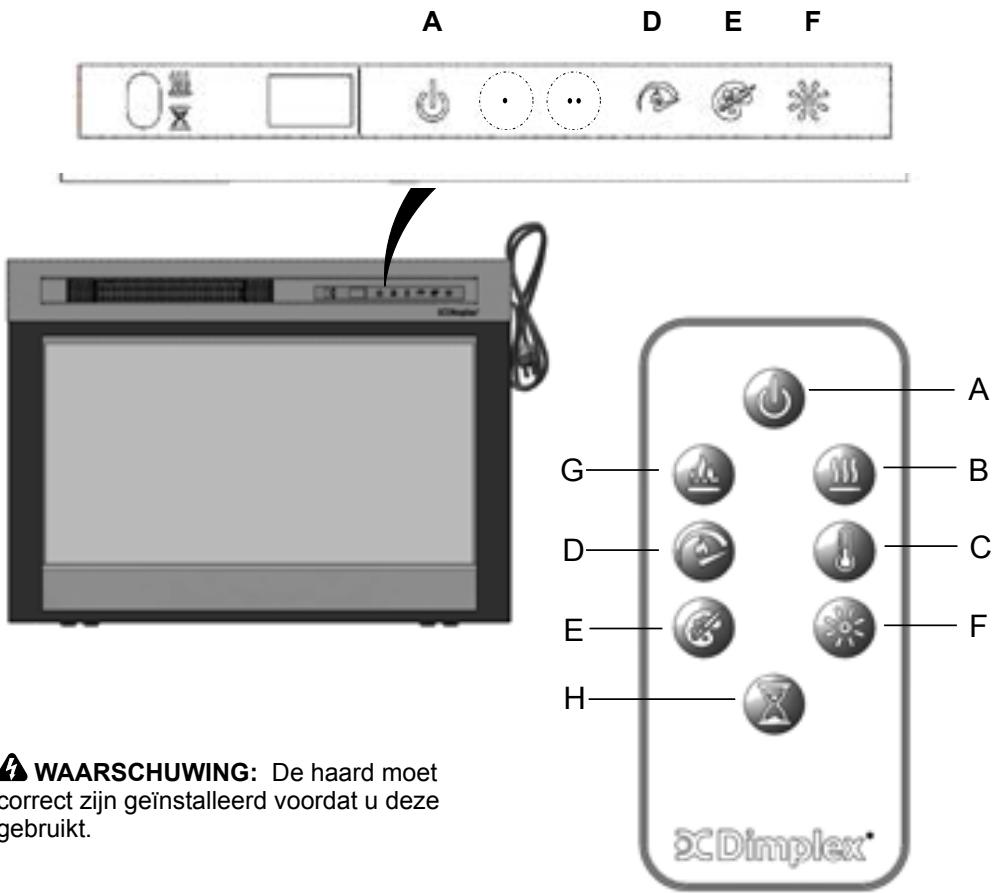

æ- Bediening Aanraakpaneel en afstandsbedieningen De handmatige bedieningselementen voor de Dimplex elektrische haard bevinden zich op het voorpaneel. Wanneer niet geactiveerd, zijn de pictogrammen niet zichtbaar. Tik op het bedieningspaneel aan de rechterkant van de witte lijn om de pictogrammen in te schakelen. De geselecteerde instelling wordt aan de linkerkant van het paneel weergegeven. Er is ook een multifunctionele (infrarood) afstandsbediening meegeleverd. De afstandsbediening heeft een bereik van circa 9 m. Om goed te werken, moet de afstandsbediening op de voorzijde van de elektrische haard gericht worden. DT: G—+ à Tr: D—+ @ O7: + T1" À WAARSCHUWING: De haard moet correct zijn geïnstalleerd voordat u deze gebruikt.

æ- Bediening Pictogram Functie Omschrijving

Inschakelen Indrukken om haard in- of uit te schakelen. + Apparaat uit Indrukken om alles uit te schakelen. Druk er nogmaals op om het apparaat in te schakelen met eerder ingestelde instellingen. + Apparaat aan Druk erop om het apparaat in te schakelen met eerder ingestelde instellingen. - Als het vlameffect Aan was, zal de vlam aanschieten, en wordt de vorige warmte- instelling geactiveerd (Aan of Uit). De display toont de huidige temperatuurinstelling en geeft na 2 seconden de kamertemperatuur weer. - [Alleen via afstandsbediening] Als het vlameffect Uit was, zal de eerder ingestelde verwarmingsinstelling geactiveerd worden (Aan of Uit). - [Alleen via paneel] Als het vlameffect Uit was, zal de vlam aanschieten en wordt de eerder ingestelde verwarmingsinstelling geactiveerd (Aan of Uit). Verwarming + Heat On (Verwarming Aan) Indrukken om de verwarming In te schakelen (aangegeven met 1 korte pieptoon). De display toont de huidige temperatuurinstelling en geeft na 2 seconden de kamertemperatuur weer. Gebruik het pictogram Temp Up/ Down (Temperatuur omhoog/omlaag) om de temperatuurinstelling van de haard te wijzigen. Heat Off (Verwarming Uit) Indrukken om de verwarming Uit te schakelen (aangegeven met 1 korte pieptoon). OPMERKING: Nadat de verwarming is uitgezet zal de ventilator nog 60 seconden door blijven draaien voordat deze uitgeschakeld wordt.

Temp Meerdere keren indrukken om de temperatuur met stappen van 1 °C (1 °F) te verhogen. Het display toont de actuele temperatuur. Het temperatuurbereik 62°-78 °F (17°-26 ° C). Deze functie is actief wanneer de verwarming is ingeschakeld.

æ Bediening Pictogram| Functie Omschrijving æ Bediening Gebruikersmodi: Flame Speed (Vlamintensiteit) Druk hier meerdere malen op om te schakelen tussen de vlamintensiteiten (minimum, medium, maximum). Het display toont de actuele intensiteit (F1, F2 of F3). Color Themes \&®) (Kleurthema's) Druk hier meerdere malen op om de vlammiddelen en de basiskleuren van de vlam te wijzigen. (Deze mogelijkheid is alleen actief wanneer het vlameffect Aan staat.) De display toont het thema (t0, t1, t2, enz.) XHD28L, XHD26L of XHD23L (Houtblokapparaat) thema's:

• Thema t0 - Geen vlam - Thema t1 - Natuurlijk (vlambasis uit) - Thema t2 - Rode hoogtepunten (vlambasis rood/oranje) - Thema t3 - Blauwe hoogtepunten (vlambasis blauw) Brightness (Helderheid) Druk hierop om de helderheid van de vlam en houtblokken te wijzigen. De display toont b3, b1 of b2. + Hoog - Laag -+ Medium N Flame (Vlam) Druk hierop om het vlameffect in te schaken. Druk er nogmaals op om het vlameffect uit te schakelen. Timer Druk hier meerdere keren om in stappen van een 0,5 uur tot maximaal 8 uur de slaaptimer te wijzigen voordat u het apparaat uitschakelt. Druk er nogmaals op en de resterende tijd van de timer wordt weergegeven.

Modusnaam/ omschrijving Actie (Acties kunnen niet met de afstandsbediening ingesteld worden Druk op zowel de knop Temp { - } als de Celsius {° C] in Fahrenheït vlamintensiteit (>) op het apparaat en houd de (°F) wizigen knoppen beide ingedrukt tot U een piepje hoort en de display knippert. (Herhaal deze actie om terug te gaan naar Celsius) Houd zowel de Verwarmingsknop | ] als de knop Verwarmingsopties in- of Temp | ]2 seconden ingedrukt. Wanneer de verwarming is Uitgeschakeld staat er “--" op de display en piept deze. Om verwarming in te schakelen herhaalt u deze actie. uitschakelen Indien de haard oververhit raakt, schakelt een automatische afslag de haard uit. De haard kan niet meer ingeschakeld worden zonder een reset uit te voeren. Om de afslagschakelaar te resetten, ontkoppelt u het apparaat van het stopcontact en wacht u 5 minuten voordat u het apparaat weer aansluit. Afstandsbediening Het maximumbereik voor gebruik is - 5 meter. OPMERKING: Het duurt even voordat de ontvanger reageert op de transmitter. OPMERKING: De ontvanger voor de afstandsbediening bevindt zich in de display. Richt de afstandsbediening hierop bij het invoeren van commando's. Druk de knoppen niet vaker dan één keer per twee secondenin voor een juiste werking. Baïterij-informatie

1. Verwijder de doorzichtige strip bij de batterij onderaan de afstandsbediening die

ervoor zorgt dat de afstandsbediening volledig opgeladen is, om hem te activeren.

2. Draai, om de batterij van de afstandsbediening te vervangen, de afstandsbediening

om en volg het diagram dat is aangebracht op de afstandsbediening.

f Onderhoud À WAARSCHUWING: HAAL ALTIJD DE STEKKER UIT HET STOPCONTACT ALVORENS AAN ONDERHOUDSWERKZAAMHEDEN TE BEGINNEN. LED-licht Deze haard is uitgerust met led (Light Emitting Diode)-lampen. Deze led-lampen zijn onderhoudisvri en hoeven niet vervangen te worden gedurende de levensduur van het product. Reinigen À WAARSCHUWING: HAAL ALTIJD DE STEKKER UIT HET STOPCONTACT ALVORENS DE VERWARMING SCHOON TE MAKEN. Gebruik voor algemene reiniging een zachte, schone doek - gebruik nooïit schurende schoonmaakmiddelen. Het glazen scherm dient zorgvuldig schoongemaakt te worden met een zachte doek. Gebruik uw eigen ruitenreinigers NIET. Voor het verwijderen van stofophopingen of pluis kan af en toe de zachte opzetborstel van de stofzuiger gebruikt worden om het ventilatorrooster schoon te maken. WAARSCHUWING: Gebruik het product niet zonder dat het rooster en het buitenste glas juist op hun plek zin aangebracht, aangezien dit van invloed kan zijn op de werking van de verwarming. Hergebruik Voor elektronische producten die binnen de Europese Unie worden verkocht. Aan het einde van de levensduur van elektrische producten mogen deze niet met huishoudelijk afval worden afgevoerd. Recycle waar facilteiten aanwezig zin. Vraag bij de plaatselike autoriteit of ns Klantenservice Neem, als u klantenservice nodig hebt of reserveonderdelen wilt kopen, contact op met de winkelier waar uü het apparaat gekocht hebt of bel het servicenummer van uw land zoals vermeld op het garantiebewijs. Stuur het product niet direct naar ons terug, aangezien dit kan leiden tot verlies of schade en vertraging in de juiste dienstverlening aan u. Bewaar de bon als bewijs van aankoop.
