Conventions utilisées dans ce manuel : ! REMARQUE : Les procédures et les techniques qui sont considérées comme assez importantes pour y prêter attention. À ATTENTION: Les procédures et techniques dont le non-respect risque d'endommager le matériel. À AVERTISSEMENT : Les procédures, les précautions et les techniques qui, si elles ne sont pas suivies avec précaution, exposeront l'utilisateur à un risque d'incendie, de blessure grave ou de mort.

@® Bienvenue Merci d'avoir acheté un insert Dimplex. & ATTENTION : Lire l'ensemble des instructions et avertissements avec attention avant de débuter l'installation. Le non respect de ces instruction peut présenter un risque de choc électrique ou d'incendie, et la garantiesera annulée. SroPl PAS BESOIN DE RETOURNER AU MAGASIN Questions sur le fonctionnement ou l'assemblage? Besoin d'informations sur les pièces ? Produit sous la garantie du fabricant ? Veuillez consulter votre carte de garantie pour vos coordonnées.

À INSTRUCTIONS IMPORTANTES Lisez toutes les instructions avant d'utiliser cet appareil. Observez toujours des précautions de base en cas d'utilisation d'appareils électriques, afin de réduire le risque d'incendie, de chocs électriques et de blessures personnelles, notamment :

1. Si l'appareil est endommagé, contacter le fournisseur avant de

l'installer et de le mettre en marche.

2. Ne pas utiliser à l'extérieur.

3. Ne pas utiliser l'appareil à proximité immédiate d'une baignoire,

4. Ne pas placer l'appareil immédiatement en dessous d'une prise

fixe ou d'un boîtier de raccordement.

5. Cet appareil peut être utilisé par des enfants de 8 ans et plus et

des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances que si elles ont été supervisées ou si elles ont reçu des instructions concernant l'utilisation de l'appareil en toute sécurité, et comprennent les risques possibles. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

6. Les enfants âgés de moins de 3 ans doivent être tenus à distance

de l'appareil, à moins qu'ils ne soient surveillés en permanence. Les enfants âgés d'entre 3 ans et 8 ans doivent uniquement être autorisés à allumer et éteindre l'appareil à condition que celui-ci soit déjà placé ou installé dans sa position d'utilisation normale et qu'ils aient reçu les instructions nécessaires et soient supervisés pour utiliser l'appareil en toute sécurité et en comprenant les risques encourus. Les enfants âgés de 3 ans et moins de 8 ans ne doivent pas régler et nettoyer l'appareil ni effectuer l'entretien.

7. Ne pas utiliser l'appareil de chauffage en série avec un régulateur

thermique, un système de commande programmé, une minuterie ou tout autre dispositif déclenchant automatiquement de la chaleur, car il existe un risque d'incendie lorsque l'appareil de chauffage est accidentellement recouvert ou déplacé.

8. S'assurer que les meubles, rideaux et autres objets combustibles

sont placés à plus d'un mètre de l'appareil.

9. En cas de panne, débrancher l'appareil.

10.Débrancher l'appareil lorsque celui-ci n’est pas utilisé pendant une période prolongée.

11. Bien que cet appareil respecte les normes de sécurité, nous ne

recommandons pas son utilisation sur de la moquette très épaisse ou sur des tapis à poils longs. 12.L'appareil doit être placé de manière à ce que la prise soit accessible. 13.Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou l'agent de service, ou par une personne pareillement qualifiée afin d'éviter tout danger.

14. Tenir le cordon d'alimentation éloigné de la façade de l'appareil.

À AVERTISSEMENT : Afin d'éviter toute surchauffe, ne pas couvrir l'appareil. Ne pas placer d'objets ou de vêtements sur l'appareil, ni gêner la circulation de l'air autour de l'appareil, par exemple w) avec des rideaux ou des meubles. Cela pourrait provoquer (X une surchauffe, voire un risque d'incendie. & AVERTISSEMENT : Afin d'éviter tout danger lié à un réenclenchement involontaire du coupe-circuit thermique, cet appareil ne doit pas être alimenté par un dispositif de commutation externe (un minuteur par exemple) ou raccordé à un circuit qui est allumé et éteint régulièrement par la compagnie d'électricité. À ATTENTION : certaines pièces de ce produit peuvent chauffer à haute température et causer des brûlures. Être très attentif lorsque des enfants et des personnes vulnérables sont présents.

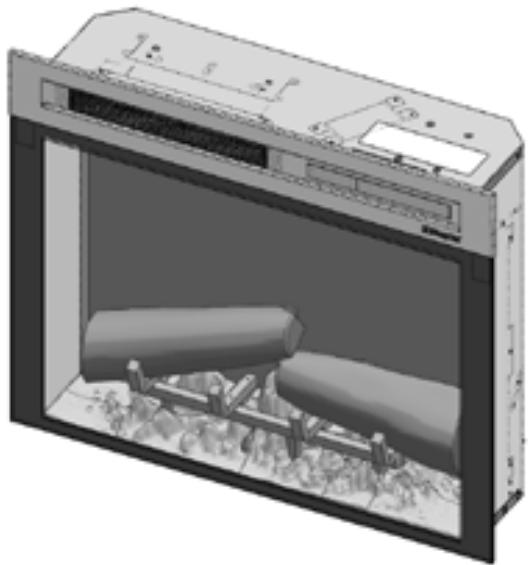

É} Caractéristiques Informations techniques N° du modèle : XHD23L-EU, XHD26L-EU, XHD26L-EU-500H, XHD28L-EU Production de chaleur 230V 240V [Puissance calorifique nominale [P nom | 1-3 (ll 1.4 Ikw] Î Puissance calorifique minimale I Pin E] Ikw] Puissance calorifique continue P 13 Ll 14 lkw maximale maxe Consommation électrique auxiliaire En mode veille Le. [o35[-]035[w| avec la commande électronique de température ambiante. Généralités Déballer le radiateur soigneusement et conserver l'emballage pour un éventuel usage futur, en cas de déménagement ou de renvoi du foyer à votre fournisseur. Le foyer est composé d'un effet de flamme, qui peut être utilisé avec ou sans chauffage, de sorte que la sensation apaisante peut être appréciée tout au long de l'année. L'utilisation sans chauffage ne requiert qu'une faible consommation d'électricité. Avant de brancher l'appareil de chauffage, vérifiez que la tension d'alimentation du secteur est identique à celle indiquée sur l'appareil. Remarque : L'effet flamme s'accompagne d'un son audible dans un environnement silencieux. Ce son est normal et ne doit pas être une source d'inquiétude. Branchement électrique À AVERTISSEMENT : CET APPAREIL DOIT ÊTRE MIS À LA TERRE Ce radiateur doit être utilisé sur une alimentation CA uniquement, et la tension indiquée sur l'appareil de chauffage doit correspondre à la tension d'alimentation. Lire attentivement les consignes de sécurité et les instructions d'utilisation avant de mettre l'appareil en marche.

1. Il n'est pas nécessaire de raccorder

l'insert Dimplex à un conduit d'évacuation. S'assurer qu'il y ait assez d'espace pour que l'air circule sous l'unité et au moins 1 cm derrière. À ATTENTION: Ne pas installer l'insert directement sur de la moquette ou des surfaces similaires qui peuvent restreindre la circulation de l'air.

2. Installer l'unité dans une ouverture

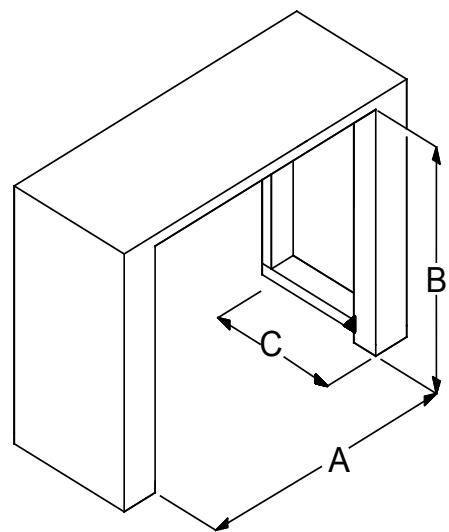

aux dimensions minimum suivantes : Modèle XHD28 A 686 mm de large B 587 mm de haut C 203 mm de profondeur Modèle XHD26 A619 mm de large B 470 mm de haut C 203 mm de profondeur Modèle XHD23 A 548 mm de large B 508 mm de haut C 203 mm de profondeur

3. Si l'unité est installée dans une

ouverture de cheminée existante, calfeutrer tous les orifices de tirage et aérations avec un isolant non fibreux pour empêcher que des débris de la cheminée tombent sur l'appareil. Ne pas installer dans une cheminée existante exposée à l'humidité.

1. Le cas échéant, verser

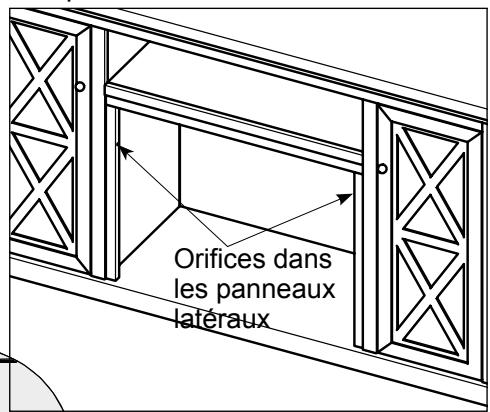

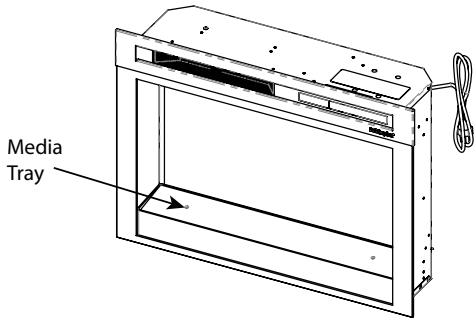

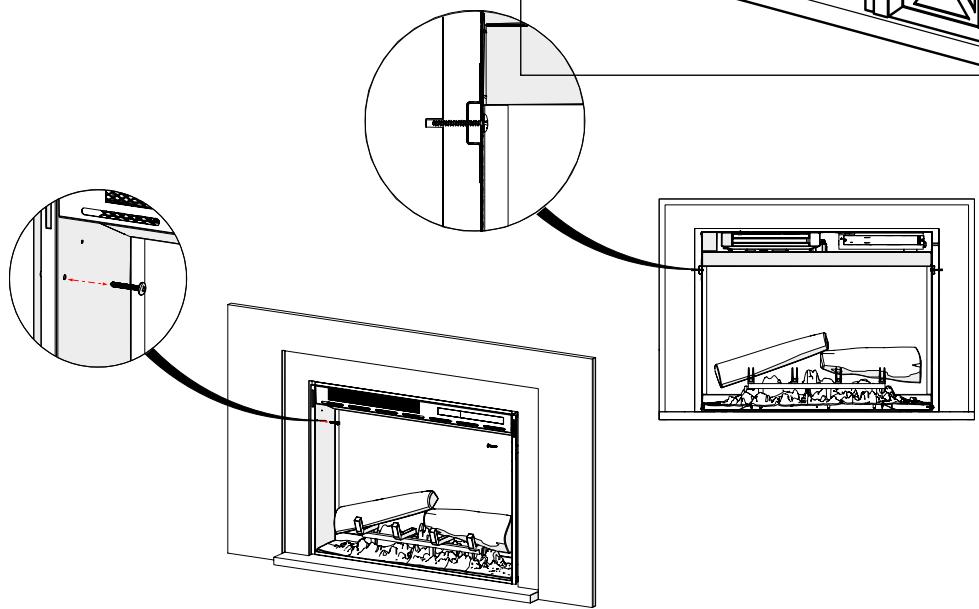

soigneusement et répartir uniformément les granulés fournis dans le bac d'alimentation du foyer. 2a. Si le produit est installé dans un manteau Dimplex, s'assurer d'abord qu'il y a des orifices dans les panneaux latéraux près du haut, comme illustré ci-dessous. Si c'est le cas, aligner l'avant du foyer (sans la vitre) sur la façade du manteau. Introduire les vis fournies dans les orifices avant sur les faces intérieures du foyer. La vis va s'aligner sur l'orifice du manteau, ce qui va la maintenir en place. Orifices dans les panneaux

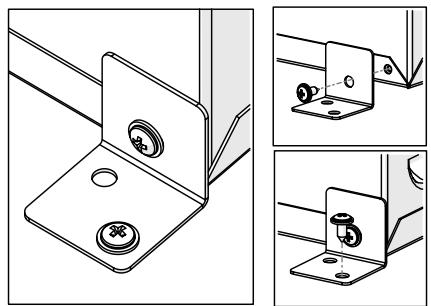

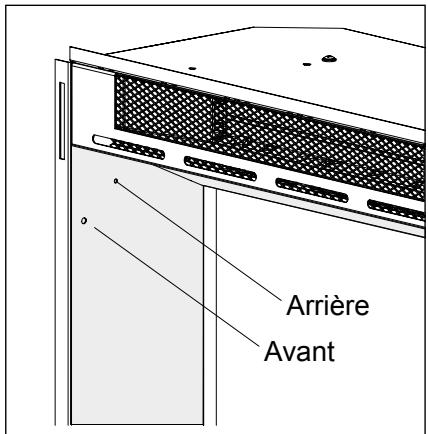

Installation S'il n'y a pas d'orifices sur les panneaux latéraux du manteau, ôter la vis de la bride inférieure arrière la plus pratique pour la fixation, et utiliser le L-bracket (fourni) pour fixer le foyer au manteau. 2b. Si le produit est installé dans un manteau sur mesure, où dans une ouverture existante, fixer le foyer en introduisant une vis adaptée soit dans l'orifice avant, soit dans l'orifice arrière de la face intérieure du foyer, selon l'emplacement le mieux adapté pour l'installation. Instructions de mise à la terre Ce produit doit être mis à la terre. Si le produit est défectueux ou tombe en panne, la mise à la terre offre un chemin de moindre résistance pour le courant électrique et réduit le risque d'électrocution. Ce produit comporte un cordon doté d'un conducteur de terre et d'une fiche de terre. La fiche doit être branchée sur une prise correctement installée et mise à la terre conformément à la réglementation locale. À DANGER : Une mauvaise connexion du conducteur de terre pose un risque d'électrocution. Vérifier auprès d'un électricien ou technicien qualifié si vous n'êtes pas süûr(e) que le produit est correctement mis à la terre. Ne pas modifier la fiche fournie avec le produit — si elle ne rentre pas dans la prise, faire installer une prise compatible par un électricien qualifié.

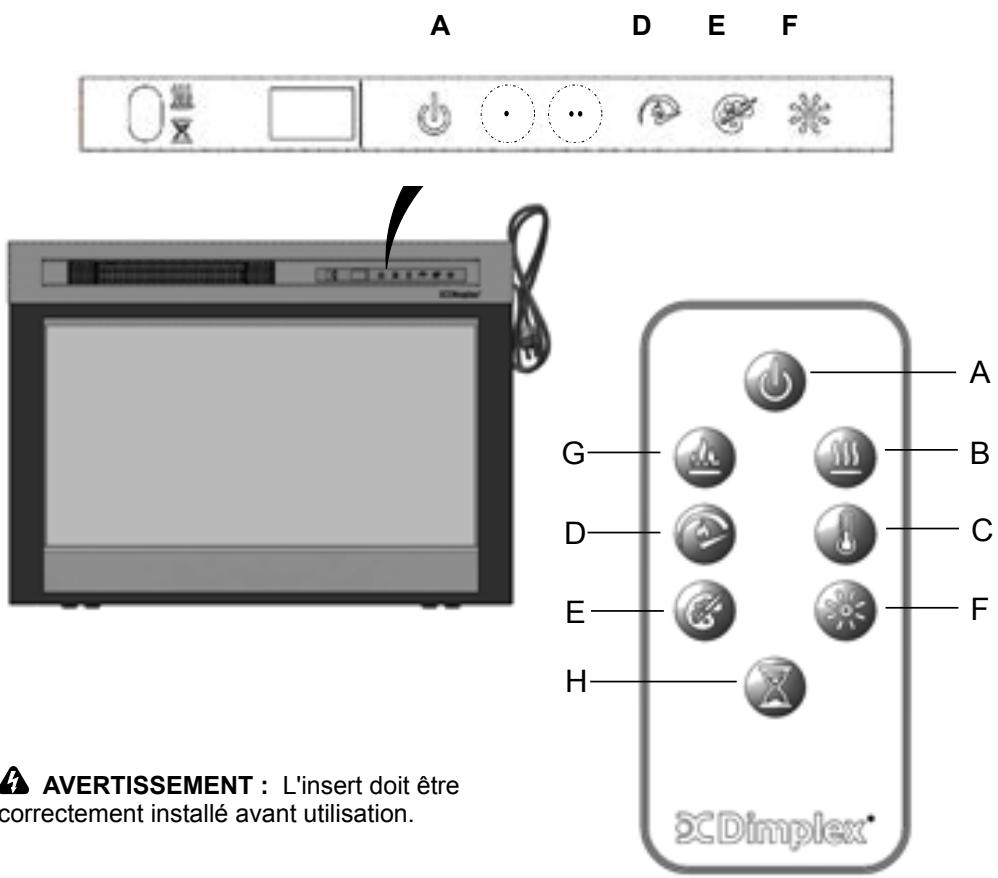

æ Fonctionnement Écran tactile et télécommandes Les commandes manuelles de l'insert Dimplex se trouvent sur la façade. Lorsqu'il est éteint, les icônes ne sont pas visibles. Toucher le panneau de commande à droite de la ligne blanche pour activer les icônes. Le réglage sélectionné s'affiche sur le côté gauche du panneau. Une télécommande infrarouge multifonction est également fournie. La télécommande a une portée d'environ 9 m. Pour fonctionner correctement, la télécommande doit être pointée vers l'avant du foyer électrique intégré. G—+ à oo +=: D—+ @ O7: 9 &!- À AVERTISSEMENT : L'insert doit être correctement installé avant utilisation.

ær Fonctionnement Icône Fonction Description æ Fonctionnement

Alimentation Appuyer pour allumer ou éteindre l'insert. + Mise hors tension de l'insert Appuyer pour tout éteindre. Appuyer de nouveau pour rallumer l'insert avec les réglages précédents. + Mise sous tension de l'insert Appuyer pour allumer l'insert avec les réglages précédents. - Si l'effet de flamme était activé, la flamme s'allumera et le réglage de chaleur précédent sera activé (allumé ou éteint). L'écran affichera le réglage de température actuel du foyer et, après 2 secondes, la température ambiante. - [télécommande uniquement] Si l'effet de flamme était éteint, le réglage de chaleur précédent sera activé (allumé ou éteint). - [panneau de commande uniquement] Si l'effet de flamme était éteint, la flamme s'allumera et le réglage de chaleur précédent sera activé (allumé ou éteint). Fonction Description Icône DAS

Vitesse de la flamme Appuyer plusieurs fois pour aller d'une vitesse de flamme à la suivante (minimum, moyenne, maximum). L'écran affiche la vitesse actuelle (F1, F2, F3 respectivement). F|©

Thèmes de couleur Appuyer plusieurs fois pour changer les couleurs de granulés et de la flamme. Cette fonction est uniquement active si l'effet de flamme est activé. L'écran affiche le thème (t0, t1, t2, etc.) Thèmes XHD28L, XHD26L ou XHD23L (unité bûche) : + Thème t0 - pas de flamme + Thème t1 - Naturel (base flamme désactivée) -+ Thème t2 - Accents rouges (base flamme rouge/orange) + Thème t3 - Accents bleus (base flamme bleue) Chaleur - Activation de la chaleur Appuyer pour activer la chaleur (signalé par 1 bip court). L'écran affichera le réglage de température actuel du foyer et, après 2 secondes, la température ambiante. Utiliser l'icône Temp pour modifier le réglage de la température du chauffage. + Désactivation de la chaleur Appuyer pour désactiver la chaleur (signalé par 1 bip court). REMARQUE : Une fois le foyer éteint, le ventilateur fonctionnera encore pendant 60 secondes avant de s'éteindre. Luminosité Appuyer pour changer la luminosité de la flamme et des bûches. L'écran affiche b3, b1, b2 respectivement.

• Élevée - Faible + Moyenne Flamme Appuyer pour allumer l'effet flamme. Appuyer de nouveau pour éteindre l'effet flamme. Minuterie Appuyer plusieurs fois pour changer la minuterie de veille par incréments de 0,5 heure, de 0,5 h à 8 h, avant mise hors tension. Appuyer de nouveau : le temps restant sur la minuterie s'affiche. Temp Appuyer plusieurs fois pour augmenter la température de chauffage par incréments de 1 °C. L'écran affiche la température actuelle. La plage de température est de 62°-78 °F 17°-26 °C. Cette fonction est active chaque fois que la chaleur est activée.

æ- Fonctionnement Modes utilisateur : Nom /description du Action {Les actions ne peuvent être déclenchées par mode télécommande) Appuyer simultanément sur les boutons Temp |: ) Passer des Celsius (°c) | et de vitesse de flamme { @ | sur l'unité et maintenir aux Fahrenheit (°F) enfoncé jusqu'à ce qu'un signal sonore se fasse entendre et que l'écran clignote. (Pour revenir aux Celsius, répéter cette action] Maintenir enfoncés les boutons Chaleur | ] et Temp Désactiver / activer les { +) sur l'appareil pendant 2 secondes. Une fois le options de chaleur chauffage désactivé, l'écran affichera «-- » et un bip retentira. Pour activer la chaleur, répéter cette action. En cas de surchauffe, un disjoncteur automatique éteindra l'insert. Il ne se rallumera pas tant qu'il n'aura pas été réarmé. Pour réarmer le disjoncteur, débrancher l'appareil et attendre 5 minutes avant de le rebrancher. Télécommande La portée maximale de la télécommande est d'environ 5 mètres. REMARQUE : il faut un certain temps pour que le récepteur réponde à l'émetteur. REMARQUE : le récepteur de la télécommande se trouve dans l'écran. Viser dans sa direction avec la télécommande lorsque l'on souhaite commander l'unité à distance. Ne pas appuyer sur les boutons plus d'une fois dans un intervalle de deux secondes pour assurer Un fonctionnement correct. Informations concernant les piles

1. Pour activer la télécommande, retirer la languette d'isolation transparente de la pile

située à la base de la télécommande. Cette languette vise à garantir que l'utilisateur reçoive la télécommande complètement chargée.

2. Pour remplacer la pile de la télécommande, suivre les instructions gravées au dos

D Entretien À AVERTISSEMENT : TOUJOURS DÉBRANCHER L'APPAREIL DU SECTEUR AVANT DE RÉALISER TOUTE OPÉRATION DE MAINTENANCE. Diode électroluminescente L'appareil est doté de DEL (Diodes électroluminescentes). Ces DEL ne nécessitent aucune maintenance, et ne devraient pas nécessiter Un remplacement pendant la durée de vie du produit. Nettoyage À AVERTISSEMENT : TOUJOURS DÉBRANCHER L'APPAREIL DE CHAUFFAGE DU SECTEUR AVANT DE LE NETTOYER. Pour un nettoyage général, utiliser un chiffon de dépoussiérage propre. Ne jamais Utiliser de produits nettoyants abrasifs. La vitre permettant de voir les flammes doit être nettoyée délicatement avec un chiffon doux. NE PAS utiliser de produit spécifiquement conçu pour le nettoyage des vitres. Utiliser la brosse douce d'un aspirateur de temps à autre pour nettoyer la grille du ventilateur et éliminer la poussière et les peluches qui se sont accumulées.

AVERTISSEMENT : ne pas utiliser le produit sans la grille et la vitre extérieure, car cela

pourrait affecter le fonctionnement de l'appareil de chauffage. Recyclage Appareils électriques vendus dans les pays de l'Union européenne. Les appareils électriques en fin de vie ne doivent pas être évacués avec les ordures ménagères. Veuillez utiliser les services de recyclage locaux. Veuillez vérifier auprès d'une autorité locale ou d'un détaillant mm pour obtenir des conseils sur le recyclage dans votre pays. Service après-vente Si vous avez besoin du service après-vente ou si vous souhaitez acheter des pièces de rechange, veuillez contacter le fournisseur de l'appareil ou appeler le numéro du service dans votre pays indiqué sur la carte de la garantie. Veuillez ne pas nous renvoyer un produit défectueux en premier lieu, car cela pourrait entraîner des pertes ou des dommages et un retard dans la prestation d'un service satisfaisant. Veuillez conserver votre facture comme justificatif d'achat.
