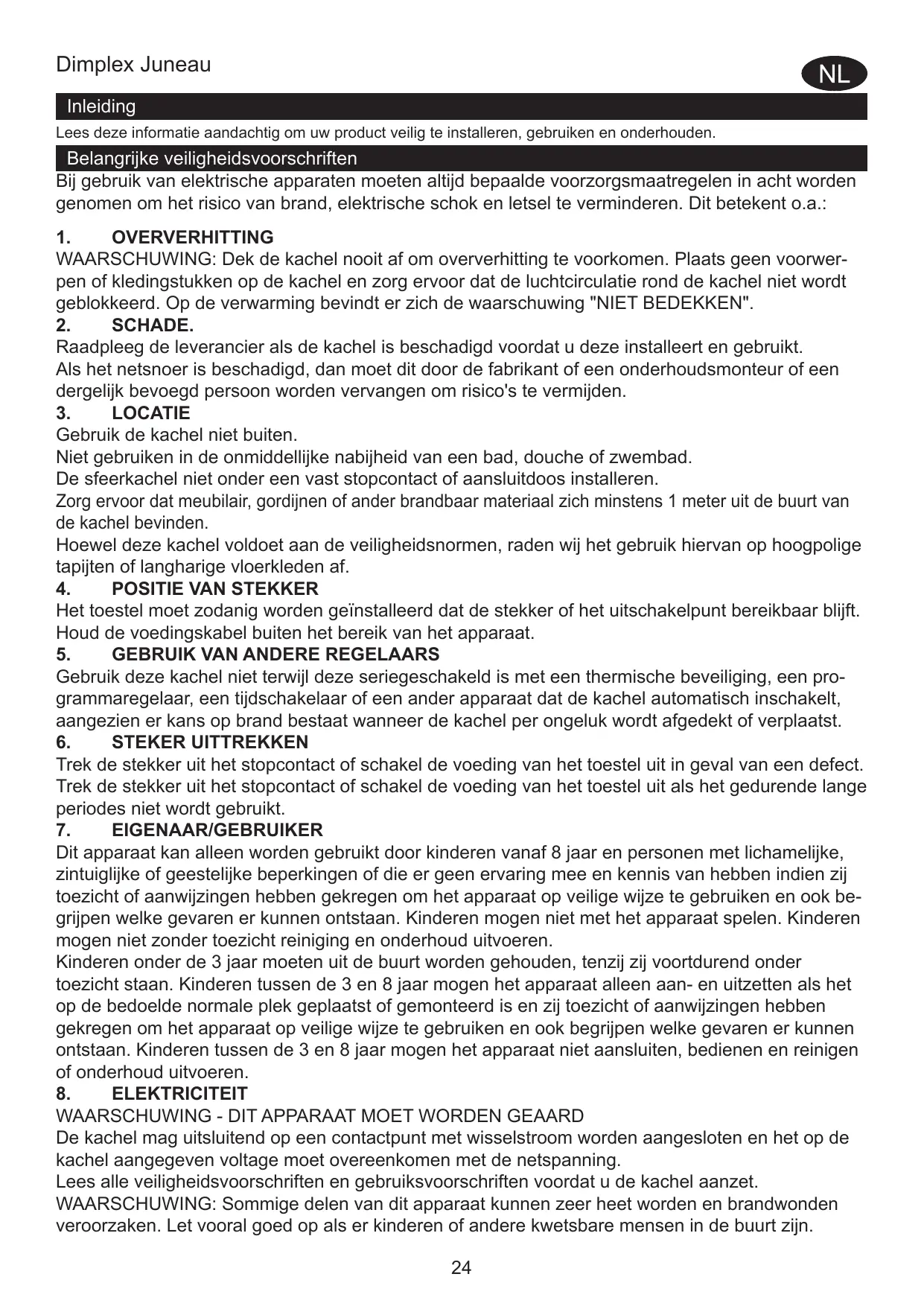

Dimplex Juneau D NL 9 Inleiding Lees deze informatie aandachtig om uw product veilig te installeren, gebruiken en onderhouden. Belangrijke veiligheidsvoorschriften Bij gebruik van elektrische apparaten moeten altijd bepaalde voorzorgsmaatregelen in acht worden genomen om het risico van brand, elektrische schok en letsel te verminderen. Dit betekent 0.a.:

WAARSCHUWING: Dek de kachel nooit af om oververhitting te voorkomen. Plaats geen voorwer- pen of kledingstukken op de kachel en zorg ervoor dat de luchtcirculatie rond de kachel niet wordt geblokkeerd. Op de verwarming bevindt er zich de waarschuwing "NIET BEDEKKEN".

Raadpleeg de leverancier als de kachel is beschadigd voordat u deze installeert en gebruikt. Als het netsnoer is beschadigd, dan moet dit door de fabrikant of een onderhoudsmonteur of een dergelijk bevoegd persoon worden vervangen om risico's te vermijden.

Gebruik de kachel niet buiten. Niet gebruiken in de onmiddellijke nabijheid van een bad, douche of zwembad. De sfeerkachel niet onder een vast stopcontact of aansluitdoos installeren. Zorg ervoor dat meubilair, gordijnen of ander brandbaar materiaal zich minstens 1 meter uit de buurt van de kachel bevinden. Hoewel deze kachel voldoet aan de veiligheidsnormen, raden wij het gebruik hiervan op hoogpolige tapijten of langharige vloerkleden af.

4. POSITIE VAN STEKKER

Het toestel moet zodanig worden geïnstalleerd dat de stekker of het uitschakelpunt bereikbaar blijft. Houd de voedingskabel buiten het bereik van het apparaat.

5. GEBRUIK VAN ANDERE REGELAARS

Gebruik deze kachel niet terwijl deze seriegeschakeld is met een thermische beveiliging, een pro- grammaregelaar, een tijdschakelaar of een ander apparaat dat de kachel automatisch inschakelt, aangezien er kans op brand bestaat wanneer de kachel per ongeluk wordt afgedekt of verplaatst.

6. STEKER UITTREKKEN

Trek de stekker uit het stopcontact of schakel de voeding van het toestel uit in geval van een defect. Trek de stekker uit het stopcontact of schakel de voeding van het toestel uit als het gedurende lange periodes niet wordt gebruikt.

7. EIGENAAR/GEBRUIKER

Dit apparaat kan alleen worden gebruikt door kinderen vanaf 8 jaar en personen met lichamelijke, Zintuiglijke of geestelijke beperkingen of die er geen ervaring mee en kennis van hebben indien zij toezicht of aanwijzingen hebben gekregen om het apparaat op veilige wijze te gebruiken en ook be- grijpen welke gevaren er kunnen ontstaan. Kinderen mogen niet met het apparaat spelen. Kinderen mogen niet zonder toezicht reiniging en onderhoud uitvoeren. Kinderen onder de 3 jaar moeten uit de buurt worden gehouden, tenzij zi voortdurend onder toezicht staan. Kinderen tussen de 3 en 8 jaar mogen het apparaat alleen aan- en uitzetten als het op de bedoelde normale plek geplaatst of gemonteerd is en zij toezicht of aanwijzingen hebben gekregen om het apparaat op veilige wijze te gebruiken en ook begrijpen welke gevaren er kunnen ontstaan. Kinderen tussen de 3 en 8 jaar mogen het apparaat niet aansluiten, bedienen en reinigen of onderhoud uitvoeren.

WAARSCHUWING - DIT APPARAAT MOET WORDEN GEAARD De kachel mag uitsluitend op een contactpunt met wisselstroom worden aangesloten en het op de kachel aangegeven voltage moet overeenkomen met de netspanning. Lees alle veiligheidsvoorschriften en gebruiksvoorschriften voordat u de kachel aanzet. WAARSCHUWING: Sommige delen van dit apparaat kunnen zeer heet worden en brandwonden veroorzaken. Let vooral goed op als er kinderen of andere kwetsbare mensen in de buurt zijn.

Algemene informatie Gebruik uitsluitend gefilterd leidingwater. Zorg er altijd voor dat de kachel op een egale vloer staat. Hoewel deze kachel voldoet aan de veiligheidsnormen, raden wij het gebruik hiervan op hoogpolige tapijten of lang- harige vloerkleden af. Opmerking: als u de kachel in een omgeving gebruikt met weinig achtergrondgeluid, dan kunt u een geluid horen wan- neer de kachel met het vlameffect wordt aangezet. Dit is normaal en vormt geen reden tot ongerustheid. Als dit product een stroomstoot ervaart, om welke reden dan ook, dan zal het product worden uitgeschakeld. Dit is een normale beveiliging en het product zal na 30 seconden opnieuw werken. Na het installeren mag de kachel niet worden verplaatst of op zijn rug worden gelegd zonder eerst het water in de opvan- gbak en waterreservoir af te tappen. Als u van plan bent om de kachel meer dan twee weken niet te gebruiken, tap dan het water van de opvangbak en het waterreservoir af en droog de opvangbak. Het waterreservoir, de opvangbak, de kap van de opvangbak, de tankdop en de luchtfilters moeten één keer in de twee weken worden gereinigd, in het bijzonder in gebieden met hard water. De kachel mag niet worden gebruikt als de lampen niet werken. De lampen dienen regelmatig te worden geïnspecteerd, zoals beschreven onder "Onderhoud" en "Lampen vervangen". De opvangbak en het waterreservoir van dit product zijn behandeld met een biocide, zilverbiocide. Dit is conform de laatste hiervoor geldende ISO-norm Installatie-instructies Elektrische aansluiting. WAARSCHUWING - DIT APPARAAT MOET WORDEN GEAARD. Deze haard mag alleen met wisselstroom worden gebruikt en de voedingsspanning moet overeenkomen met de op de Kkachel aangegeven spanning. Lees alle veiligheidsvoorschriften en gebruiksvoorschriften voordat u de haard aanzet.

BEWAAR DEZE GEBRUIKERSHANDLEIDING VOOR TOEKOMSTIGE NASLAGDOELEINDEN

Plaats plastic onderdelen niet in een vaatwasser. Schuif alleen de lade eruit als het waterreservoir gevuld dient te worden, of een lampje moet worden vervangen, anders zult u per ongeluk het waterniveau veranderen en daarmee de werking van het vlameffect. Gebruik alleen kraanwater in dit apparaat met een maximale hardheid van 10 dH. Zorg er altijd voor dat de haard op een vlakke vloer staat. Als u van plan bent om de haard meer dan twee weken niet te gebruiken, tap dan het water van de opvangbak en het waterreservoir af en droog de opvangbak. Na het installeren mag de haard niet worden verplaatst of op zijn rug worden gelegd zonder eerst het water in de opvangbak en het waterreservoir af te tappen. Het waterreservoir, de opvangbak, de kap van de opvangbak, de tankdop en de luchtfilters moeten één keer in de twee weken worden gereinigd, in het bijzonder in gebieden met hard water. De haard mag niet worden gebruikt als de lampen niet werken. De lampen dienen regelmatig te worden geïnspecteerd, zoals beschreven onder ‘Onderhoud’ en ‘Lampen vervangen’. Installatievoorschriften Zorg ervoor dat alle verpakking is verwijderd (lees de waarschuwingslabels aandachtig). Bewaar de verpakking voor eventueel toekomstig gebruik voor het geval u gaat verhuizen of de haard naar de leverancier wilt terugsturen. Om warmteverlies te verminderen en opwaartse stroming in de schoorsteen te voorkomen die de werking van uw haard beïnvloedt, raden we u aan om het rookkanaal af te sluiten en voor een kleine ventilatieopening te zorgen. Installatie van de haard; . Houd de haard aan de Zikanten vast en manoevreer deze voorzichtig op zijn plaats. Steek de stekker van de haard in een stopcontact van 13 ampère/240 Volt. Zorg dat de stroomkabel êr aan de voorkant van de haard uit Komt, in de rechter- of linkerhoek in de buurt van het stopcontact en niet vast komt te zitten onder de haard zodat de kabel kan worden beschadigd. Lees de volgende voorschriften voordat u de haard aan zet. Vul eerst het waterreservoir voordat u de handbediening gebruikt (Zie ‘Onderhoud’, ‘Waterreservoir vullen’).

De kachel be Handbediening. De bedieningsknoppen van de haard bevinden zich achter in de lade. (Zie Afb.2 voor een schema van de handbediening) Schakelaar ‘A: - regelt de stroomtoevoer naar de haard. Opmerking: Deze schakelaar moet ‘AAN’ staan (1 ) om de haard met of zonder warmte-afgifte aan te zetten. Schakelaar ‘B’: - regelt de werking van de haard. Druk 4 1 keer om het vlameffect aan te zetten. Dit wordt aangegeven door één pieptoon. Hoewel de hoofdlampen direct werken, duurt het 30 seconden voordat het vlameffect start. Druk 6 om de haard in de stand-by stand te zetten. Dit wordt aangegeven door één pieptoon. Regelknop ‘C”: - verhoogt de intensiteit van het vlameffect. Door de regelknop naar rechts te draaien verhoogt u het vlameffect, door de regelknop naar links te draaien verlaagt u het vlameffect. Als het waterreservoir leeg is, gaan de hoofdlampen uit. Zie instructies onder ‘Onderhoud’, ‘het waterreservoirvullen’. Als deze procedure is voltooid, zullen de hoofdlampen branden, maar duurt het 30 seconden voordat de vlammen terugkeren. nen Afstandsbediening gebruiken Op het bedieningspaneel dient schakelaar A (zie Afb.2) op de ‘AAN (1)-stand te staan om de afstandsbediening te kun- nen gebruiken. De afstandsbediening is voorzien van 2 toetsen. (Zie Afb.7) Voor een goede werking moet u de afstandsbediening op het vlameffect richten. De afstandsbedieningfuncties zijn als volgt: I Druk één keer om alleen het vlameffect aan te zetten. Dit wordt aangegeven door één pieptoon. IN Stand-by O Dit wordt aangegeven door één pieptoon. Informatie over batterijen.

1. Schuif het batterijklepje op de achterkant van de afstandsbediening open. (Zie Afb.7)

2. Plaats AAA-batterijen in de afstandsbediening.

3. Schuif het batterijklepje dicht.

Gooi lekkende batterijen weg. Voer gebruikte batterijen op een milieuverantwoorde manier overeenkomstig de regionale en plaatselijke voorschriften af. Er kan elektrolyt uit de batterijen lekken als u verschillende soorten batterijen door elkaar gebruikt, als u de batterijen niet goed inlegt, als niet alle batterijen tegelijkertijd worden vervangen, als u ze in open vuur verbrandt of als u een batterij probeert op te laden die niet oplaadbaar is. Thermische beveiliging Eris een afslagmechanisme voor thermische beveiliging in de ventilatorkachel ingebouwd om schade door oververhitting te voorkomen. Dit kan gebeuren als de warmteuitlaat op enige wijze wordt geblokkeerd. Als het afslagmechanisme in werking treedt, dan dient u de stekker van de haard uit het stopcontact te halen en ongeveer 10 minuten te wachten, voordat u deze er weer in steekt. Voordat u de haard weer aanzet, dient u de obstakels die de warmte-uitlaat kunnen blokkeren te verwijderen en de haard hierna opnieuw in werking te stellen. Tips voor het gebruik van uw haard.

1. Trek alleen de lade eruit als het waterreservoir moet worden bijgevuld of om een lamp te vervangen omdat dit anders

kan leiden tot overmatig water in de opvangbak en een verminderd vlameffect. Als dit gebeurt, leegt u het water uit de opvangbak zoals staat aangegeven onder ‘Onderhoud'.

2. Als de vlaminstelling op minimum staat, verbruikt de haard ongeveer 40 ml water per uur en blijft drie keer langer

branden dan bij een maximum vlaminstelling.

3. Kantel of verplaats de haard niet als er water in het waterreservoir of in de opvangbak aanwezig is.

4. Zorg er altijd voor dat de haard op een vlakke vloer staat.

5. De vlamregelknop ‘C’ (Afb.2) kan hoger of lager worden gedraaid voor een meer realistisch effect.

6. Soms zien de vlammen er natuurlijker uit als de vlamregelknop omlaag is gedraaid.

7. Geef het vlammechanisme de tijd om op de veranderingen te reageren die u met de vlamregelknop maakt.

Onderho WAARSCHUWING: HAAL ALTIJD DE STEKKER UIT HET STOPCONTACT VOORDAT U ONDERHOUD UITVOERT Lampen vervangen. Als een grote hoeveelheid van de rook grijs of kleurloos lijkt, kunnen er één of meer lampen stuk zijn. U kunt kapotte lampen als volgt controleren. 1. Laat het vlameffect aan, open de lades volledig en trek de lade er voorzichtig helemaal uit aan het treklipje. (Zie Afb.3)

2. Bekijk de lampen van een afstand voor de haard en beoordeel welke lampen moeten worden vervangen.

3. Zet schakelaar ‘À in de ‘UIT’-stand en haal de stekker van de haard uit het stopcontact.

4. Laat de haard 20 minuten staan om de lampen te laten afkoelen voordat u ze eruit haalt.

5. Verwijder het waterreservoir door dit omhoog te tillen en in een gootsteen te plaatsen.

6. Verwijder de opvangbak zoals beschreven in het hoofdstuk Reinigen.

7. Verwijder de kapotte lamp door deze voorzichtig verticaal omhoog te tillen en uit de contactpennen van de lamphouder

te trekken, (Zie Afb.4 en 5). Vervang door een Optimyst original, 12 V, 45 W, Gu5.3 basis, 8° stralingshoek, gekleurde lamp. Koop de lampen bij uw plaatselijke leverancier.

8. Plaats de twee contactpennen van de nieuwe lamp in de twee gaten van de lamphouder. Druk ze stevig op hun

plaats. (Zie Afb.4 en 5).

9. Vervang de opvangbak en het waterreservoir en sluit de lade voorzichtig.

Het waterreservoir vullen. Als het waterreservoir leeg is, stopt het vlam- en rookeffect en hoort u twee ‘piepjes’. Volg deze stappen om te hervullen: 1.Zeg Schakelaar ‘À op (0). (Zie Afb.2)

2. Trek de lade er zover mogelijk uit met behulp van het treklipje. (Zie Afb.3)

3. Verwijder het waterreservoir door dit omhoog en eruit te tillen.

4. Plaats het waterreservoir in een gootsteen en draai de dop naar links om het reservoir te openen. (Zie Afb.6)

5. Vul het reservoir alleen met gefilterd leidingwater met uitsluitend een maximale hardheid van 10 dH. Dit is nodig

om de levensduur van het vlam- en rookmechanisme te verlengen. In situaties met een hogere waterhardheid dient het water te worden gefilterd (bijvoorbeeld met een Maxtra-filter). Gebruik nooit een ontkalker.

6. Schroef de dop er weer op, draai deze niet te vast.

7. Plaats het reservoir weer terug bij de opvangbak, waarbij de dop van het reservoir naar onderenis gericht en de platte Kant van het reservoir naar buiten wijst.

8. Druk 1 keer op schakelaar ‘B’ om het vlameffect aan te zetten. (Zie hoofdstuk Handbediening en Afb.2).

9. Zet schakelaar'A op de ‘AAN’ (1 )-stand. (Zie Afb.2)

10. Duw de lade zover mogelijk naar achteren.

Reiniging. WAARSCHUWING - HAAL ALTID DE STEKKER UIT HET STOPCONTACT VOORDAT U DE HAARD REINIGT. We raden u aan om de volgende onderdelen 1 keer in de twee weken schoon te maken, vooral in gebieden met hard water:- waterreservoir, opvangbak en afsluiter, Kap van opvangbak, reservoirdop en afsluiter, luchtfilter. Gebruik voor algemene reiniging een zachte schone stofdoek — nooit schurende reinigingsmiddelen gebruiken. Gebruik het borstelhulpstuk van de stofzuiger af en toe om opgehoopt stof of pluis uit het uitlaatrooster van de ventilatorkachel te verwijderen. Waterreservoir

1. Verwijder het waterreservoir zoals eerder beschreven, plaats dit in een gootsteen en tap het water af.

2. Gebruik de meegeleverde borstel om de binnenzijden van de dop zachtjes te borstelen en let vooral op de rubberen

ring in de buitenste groef en de middelste rubberafdichting.

3. Vul het reservoir met een klein beetje afwasmiddel, plaats de dop terug, schud goed en spoel totdat alle sporen van

het wasmiddel zijn verdwenen.

4. Vul uitsluitend met gefilterd leidingwater met uitsluitend een maximale waterhardheid van 10 dH, plaats de dop terug

en draai deze niet te vast.

5. Gebruik geen ontkalker bij het reinigen van het apparaat, dit kan de levensduur van de rookunit verkorten.

2. Trek de lade er voorzichtig zover mogelijk uit. (Zie Afb.3)

3. Haal het waterreservoir eruit door dit omhoog te tillen.

4. Koppel de stekker los die zich links van de opvangbak bevindt, door de twee borgschroeven los te draaien en de

stekker er voorzichtig uit te trekken. (Zie Afb.8)

5. Maak de onderste vergrendellipjes van de opvangbak los door deze 90° te draaien, hierdoor kan de opvangbak

volledig worden verwijderd. (Zie Afb.9)

6. Til de opvangbak voorzichtig op en zorg dat u deze recht houdt zodat er geen water wordt gemorst. Plaats de

opvangbak in de gootsteen. (Zie Afb.10)

7. Maak de twee bovenste vergrendellipjes van de opvangbak los door deze 90° te draaien, en verwijder hierna de kap

van de opvangbak. (Zie Afb.11)

8. Kantel voorzichtig zoals afgebeeld, zodat de vloeistof uit de opvangbak wordt afgetapt. (Zie Afb.12)

9. Vul de opvangbak met een kleine hoeveelheid afwasmiddel en gebruik de meegeleverde borstel om alle opperviakken

zachtjes te reinigen, inclusief de metalen schijf en de rubberafdichting die zich in het bovenste groefvlak bevindt. Verwijder de rubberafdichtingen niet. (Zie Afb.13 en 14)

10. Spoel de opvangbak na het reinigen goed uit met schoon water.

11. Reinig het opperviak van de uitlaat van de kap van de opvangbak met de borstel en spoel grondig met water. (Zie

12. Voer de bovenstaande stappen in omgekeerde volgorde uit om te monteren.

Luchtfilter. . Trek de lade er voorzichtig zover mogelijk uit. (Zie Afb.3). . Zet schakelaar ‘Ain de ‘UIT’ (0)-stand (Zie Afb.2) Haal het reservoir eruit en plaats dit in een gootsteen met de dop omhoog. . Schuif de plastic luchtfilterhouder voorzichtig omhoog. (Zie Afb.17) . Haal het filteraggregaat uit de plastic houder. Spoel voorzichtig met water in de gootsteen en droog met een stoffen handdoek voordat u het filter terugplaatst. . Plaats het filteraggregaat terug en zorg ervoor dat het zwarte filter contact houdt met de plastic houder. (Zie Afb.18) . Plaats het reservoir terug. . Zet schakelaar' A op de ‘AAN' (1 )-stand (Zie Afb.2).

10. Sluit de lade volledig.

A llende informatie Recycling. Voor elektrische producten die in de Europese Gemeenschap worden verkocht. Aan het einde van de nuttige levensduur van een elektrisch product mag dit niet worden weggegooid met het gewone huisvuil. Maak gebruik van de bestaande recyclingfaciliteiten. Vraag aan de lokale overheidsinstanties of aan de leverancier hoe u in = UW land producten kunt recycleren. © © NO UP © N = Klantenservice Als u na aankoop service nodig heeft, neem dan contact op met de leverancier bij wie u het apparaat heeft aangeschaft.

Probleemoploss Symptoom Oorzaak Correctieve maatregel Het vlameffect start niet. De netstekker zit niet in het stopcontact. Schakelaar A staat in de ‘AAN' (l)-stand, maar modusschakelaar B is niet ingedrukt. (Zie Afb.2) Laag waterniveau. Laagspanningsstekker niet goed aangesloten. (Zie Afb.8) Controleer of de stekker goed in het stopcontact zit. Druk voor vlameffect één keer op schakelaar B. (Zie Afb.2) Controleer of het waterreservoir vol is en of er water in de opvangbak aanwezig is. Controleer of de stekker goed in het stopcontact zit. (Zie Afb.8) Het vlameffect is te laag. De regelknop voor het vlameffect is te laag ingesteld. (Zie Afb.2) Het waterniveau in de opvangbak kan te hoog zijn doordat de lade een aantal keren werd geopend en gesloten, het waterreservoir een aantal keren werd verwijderd of doordat de haard werd verplaatst. Het metalen schijfie aan de onderkant van de opvangbak kan vuil zijn (Zie Afb.13) Verhoog de grootte van de vlam door de regelknop C langzaam naar links te draaien. (Zie Afb.2) Indien het waterniveau in de opvangbak hoger is dan 40 mm, dient u de opvangbak te verwijderen en in de gootsteen te legen. Reinig de metalen schijf met de meegeleverde zachte borstel. (Zie Afb.13) Zie ‘Onderhoud’ voor een stapsgewijze procedure. Onaangename geur als de haard wordt gebruikt. Vuil of niet vers water. Het gebruik van ongefilterd leidingwater. Reinig de haard zoals beschreven bij onderhoud. Gebruik alleen kraanwater met een maximale hardheid van 10 dH. Het vlameffect geeft te veel rook af. Het vlameffect is te hoog ingesteld. Draai de regelknop voor het vlameffect C naar links totdat deze op het minimum staat en draai de knop vervolgens langzaam naar rechts met ongeveer * slag per keer. Geef het vlammechanisme tijd om zich aan te passen voordat u verder verhoogt. (Zie Afb.2) De hoofdlampen werken niet en er zijn geen vlammen of rook. Er zit geen water in het reservoir. Volg de instructies bij Onderhoud, ‘Water- reservoir vullen’. Controleer of de stekker goed in de wand- contactdoos zit. Schakelaar ‘A Afb.2 staat in de ‘AAN’ (1 }-stand. Druk op schakelaar ‘B' Afb.2 tot u één piep- toon hoort voor het vlameffect.
