GEBRUIKSAANWIJZING A6X - R22 BWT
Instellen van de resthardheid 21
WERKING 22
Manuele regeneratie. 22
Alarm zoutgebrek bevestigen 22
Stroomonderbreking. 22
Stand-by mode 22
GEAVANCEERDE INSTELLING. 22
ROUTINE- EN GEAVANCEERD ONDERHOUD. 23
ROUTINEONDERHOUD. 23
GEAVANCEERD ONDERHOUD. 23
CHECKLIST CONTROLE & ONDERHOUD. 23
PROBLEMOPLOSING 24
Bedankt voor uw vertrouwen met de aankoop van deze BWT-waterontharder.
Belangrijk: vór elk(e) hydraulisch(e) of elektrisch(e) aansluiting, gebruik of onderhoud, gelieve aandachtig deze handleiding door te nemen. Indien u zich nicht houdt aan de hierin vermelde richtlijnen, kan de garantie verrallen.
Dit toestel is geschikt voor een volledige ontharding of deelontharding van drinkwater en sanitair water; ter bescherming van waterleidingen, kraanwerk, aangesloten tostellenden, boilers,... gegen storingen en schade veroorzaakt door kalk. Dit toestel is Niet bedoeld om water drinkbaar te makeen. Daarom mag dit toestel alleen op water worden aangesloten dat al voldoet aan de kaliteitseisen en--referenties van de geldende regelgeving.
UITPAKKEN
Controleer de verpakking en het toestel nicht beschadigd werden tijdens het transport. Gebruik het toestel Niet in geval van zichtbare schade, en contacteer de verkoper.
PLAATSING
Het toestel worden het best geinstalleerd:
-
op een vlakke, droge, goed gereinigde enGeVentileerde plaats, die nicht toegankelijk is voor onbeveogden.
-
beschut gegen weersinvloeden, hittebronnen en chemische dampen.
INTERVENTIES
De eigenaar van het toestel moet ervoor zorgen dat de uitbating, service en onderhoud van het toestel worden uitgevoerd door een bevoedg persono, die beschikt over de vereiste kennis en het geschikt gereedschap en materiaal en die deze handleiding gelezen en de inhoud ervan begrepen heeft.
Interventions aan het toestel moeten worden uitgevoerd in overeenstemming met de code van de goede praktijk en de regels van toepassing op het lokaal waar het toestel geinstalleerd is, met name voor sanitair, elektricitieit en het gebruik van chemische producten (zie hieronder).
SANITAIR
Wonneer op watertoevoerleidingen en/of onthardwaterleidingen voorzieningen zijngemonteerd die een waterslag kannen veroorzaken (zoals elektrakteppen), dienen doetreffende waterslagdempers te worden geplaatst.
Vermijd het gebruik van een verlangkabel of verteelstekker om het toestel elektrisch aan te sluiten. Controller of de elektrische installmente uitgevoerd is conform de geldende normen, in het bijzonder wat betreft de aarding en elektrische berscheming.
Probeer het toestel Niet aan te sluiten op het net indien de stroomkabel beschadigd is. Gelieve in dat geval de verkoper te contacteren voor een verranging van de transformator en de stroomkabel. Vór u het toestel aansluit op hetlichtnet, schakelt u de stroom op het stopcontact in kwestie uit, via de relevante stroomonderbreker of hoofdzekering.
Indien het toestel geinstalleerd werden in nabijheid van apparatuur met sterke elektromagnetische straling (zoals een transformator), dient u de standardbescherming uit te breiden d.m.v. een geschikte ruisfilter en afgeschermde kabels. Open de elektrische contro-unit van het toestel Niet, indien u waarvoor onbevoegt bent. Gevaar op elektrocutie.
Chemicalien können nodig zijn voor bepaalde onderhoudswerkzaamheden. De Personen die dergelijkste producten gebruiken,要去en de gezaren ervan kennen en collectieve of personlijke beschemmingsmiddelen gebruiken of dragen om zich gegen.Deze gezaren te beschermen.
De oppervlakken van dit toestel mogen nicht worden gereinigd met alcohol of producten op basis van alcohol, noch met enig product dat oplosmiddelen bevat die kunststoffen können aantasten.
GELIKVORMIGHEID
Het toestel mag Niet worden gewijzigd of aange-pastzondervoorafgande schriftelijktoestemming van de producent.
GELDENDE NORMEN
Dit toestel is conform:
-
Richtlijn 2014/30/EU inzake elektromagnetische compatibiliteit.
-
Richtlijn 2014/35/EU inzake elektrisch materiaal voor gebruik binnen bepaalde voltagelimieten.
-
Richtlijn 2006/42/EG van 17/05/2006 inzake machinematerialial (geamendeerde richtlij 98/37/EG).
-
Richtlijn 2011/65/EU van 08/06/2011 inzake de beperking op het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur (geamendeerde richtlijn 2002/95/EG).
-
Richtlijn RED 2014/53/EU van toepassing vanaf 13/06/2016 betreffende radio apparatuur.
-
Dit product is onderhevig aan de richtlijn 2014/68/EU van 15/05/2014 inzake uitrustingen onder druk. Het voldoet aan de vereisten van artickel 4 punt 3 (ontwerp en productie volgens de geldende regels van goed vakmanschap), maar kan nicht worden ondergebracht in categorieën I tot IV en is bijgevolg niget gedekt door de CE-markering voor drukapparatuur.
-
Bescherming gegen verontreiniging van drinkwater in waterinstallaties en algemene eisen voor inrichtingen ter voorkoming van verontreiniging door terugstroming. (overeenkomstig de geldende wetgeving)
-
EN 973-norm: chemaliën voor de behandeling van water bestemd voor menselijkke consumptie - Natriumchloride voor de regeneratie van ionenuitwisselaars.
-
Het geprodueerde geluidsniveau is lager dan 70 dB.
-
Dit symbol betekent dat dit toestel onder de Europese WEEE-Richtlijn valt inzake afge-dankte elektrische en elektronische apparatus (Waste Electronic and Electrical Equipment):
13/14
elektrische en elektronische componenten worden afgedankt in de waarvoortoorziene afvalcontainers, en hun verwijdering, conform de correcte instructies, vermijdt negatieve gevolgen alsook mogelijkke bevaren voor milieu en gezondheid.
GARANTIE
De garantie is onderworpen aan de wettelijkbepalingen van het land waar het worden verkocht, aangevuld met eventuele extra garantie aangeboden door de producent (Algemene verkoopvoorwaarden BWT).
De garantie is nicht van toepassing in volgende geallen:
-bij het Niet nakomen van de onderhoudsrichtlijnen (zie § ROUTINE- & GEAVANCEERD ONDERHOUD)
-bij het Niet nakomen van de omgevingskenmerken (zie § TECHNISCHE KENMERKEN)

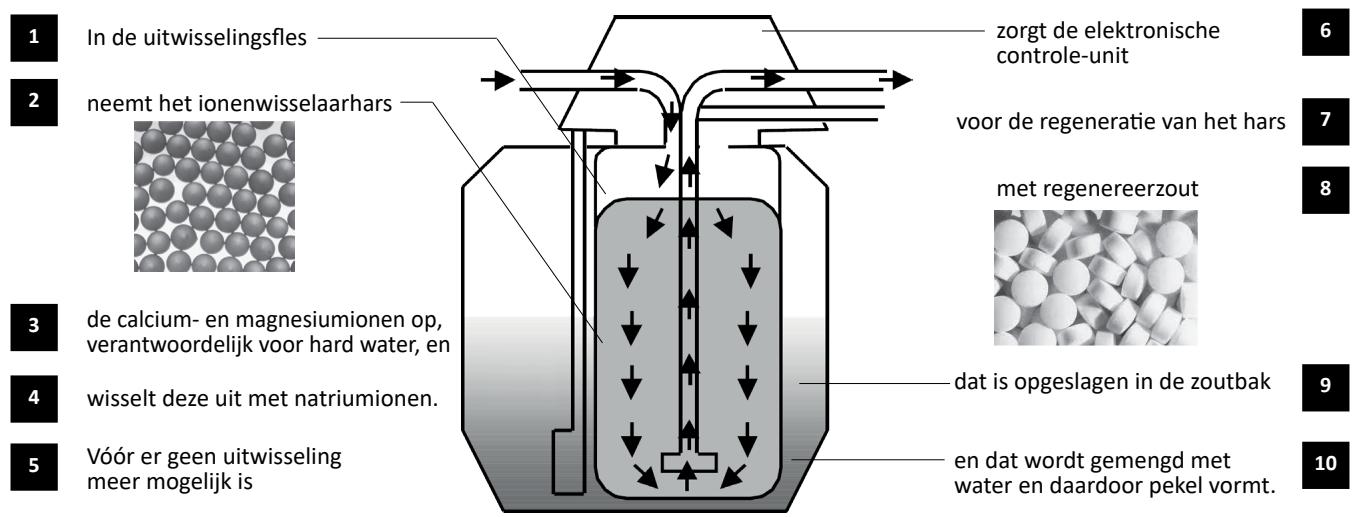

WERKINGSPRINCIPLE VAN EEN WATERONTHARDER
Een ontharder functioneert als aangegeven in het diagram hieronder:
Bij de AQA perl a geur t de regeneratie van het hars met behulp van een hoveeelheid pekel die proportieneel is aan de verzadig van de haren. Het toestel is tevens uiterust met een systeem dat hars desinfecteertijdens de regeneratie.

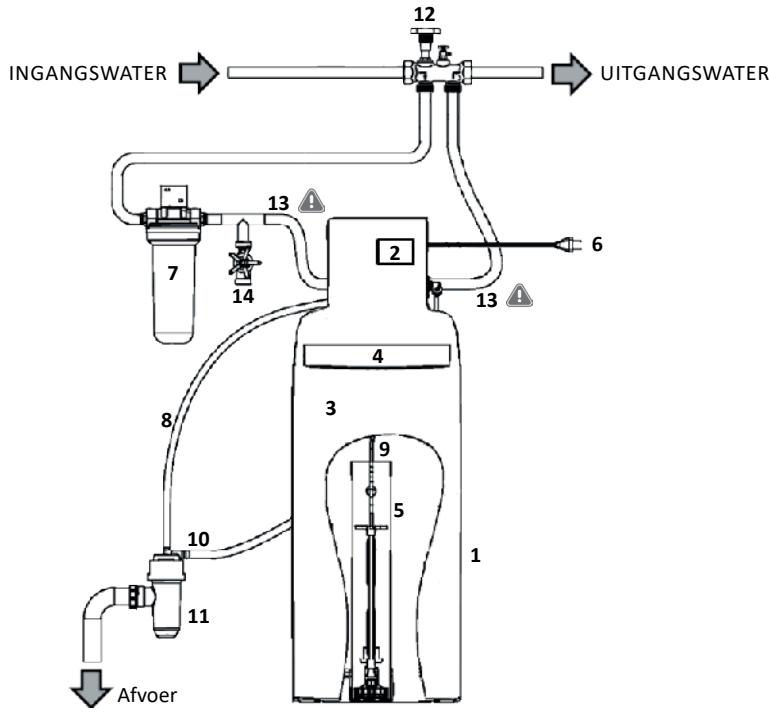

INSTALLATIE - OVERZICT
De installmente van de ontharder omvat die elementen die hieronder opgesomd en weergegeven zijn. Raadpleeg het blad met de pakketinhoud, waarin staat welke bij uw apparaat zich geleverd.
- Verzachter
- Stuurkast
- Zoutbak
- Klep zoutbak
- Pekelklep
- Elektrische voeding
- Voorfilter
- Afvoerslang
- Pekelslang
- Overloop zoutbak
- B-Siphon
- By-passkraan
- Flexibles ingang / uitgang
- Aansluiting tuin
Het is de verantwoordelijkheid van de eigenaar ervoor te zorgen dat de installmentie geen waterslagveroorzaakt, die de werkking van de ontharder zou+kennenverstoren.

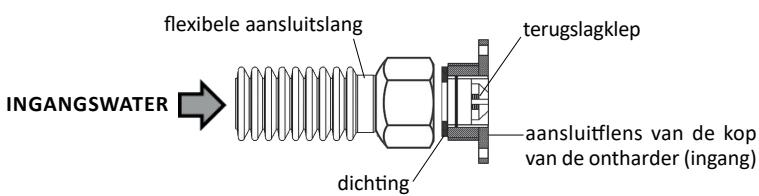

Onze ontharders zijn uitgerust met een terugslagklep geplaatst aan de waterinlaat op de aansluitflens van de kop. De terugslagklep kanuit de flens komen onder bepalde extreme bedrijfs- en montageomstandigheden. Om dit te voorkomen, is hetoodzakelijk om de ontharder met flexibele slangen aan te sluiten (zie onderstaande schets).
Wij adviseren ook om een lekdetectiesysteme te installereren (bijv. BWT AQASTop).
OPGELET: Plaats geen reductie of adapterstuk tussen de aansluitflens van de ontharder en de flexibele slang. De flexibel moet bezelfde diameter hebben als de flens en moet een board hebben om de terugslagklep in zijn behuizing te blokkeren.
INSTALLATIEPROCEDURE
De nummers in vet verwijzenaar de markeringen in het hoofdstuk INSTALLATIE - OVERZICHT
| Draai de hydraulische unit goed vast.
Voorafgaande stevige (her)bevesti-
ging van de hydraulische unit op de
harsfles is crucial, want transport
kan ervoor hebden gezorgd dat deze
is losegokomen. | Controlleur de leidingdruk
De druk要去 binnen de op de bijls-
luiter aangegeven grenzen liggen.Bo-
ven 7 bar, installer een drukregelaar. | |
| Controlleur de elektrische voeding
Controller of er een stopcontact
(230V) beschikbaar is op minder dan
1,2 meter afstand. | Plaats een kraan voor onbehandeld water (14)
voor het geval u hard water wenst te
gebruiken (bv. voor tuinwerk enz.). | |
| Installer een Voorfilter (7)
Plaats en sluit de filter (indien besteld)
aan vórá de ontharder.
Houd u aan de stroomrichting van het
water zoals aangegeven op de filterkop.
Bevestig de filterkop aan de muur
m.b.v. het profiel, en draai de schroe-
ven op de filterkop Niet te stevig aan. | Installer de by-pass (12)
Opmerking: de hier getoonde by-pass is een monoblock voor muurbe-
vestiging in messing
Installer de by-pass op de leiding
en let waar bij op de stroomrichting
van het water.
Draai de kraan in wijzerszin zodat de
by-pass in de by-pass-stand staat. | |
| Plaats de waterontharder (1)
Plaats het toestel op+zijn definitieve positie (zie afmetingen in het
hoofdstub 'technische
kenmerken').
De vloer要去 vereinigde en waterpas+zijn.
De toegang tot controle unit (2) en de zoutbak (4)要去 vrij blijven. | Stel de pekelklep in en sluit hem aan (5)
Open de zoutbak (4), verwijdter het
deksel (17) en daarna de pekelklep
(5)uit+zijn schouw (16).
Stel de hoogte X in van de blauwe
vlotter, met uitgetrokken staaf,
volgens de waarde op het blad met
de pakketinhoud.
Controller of pekelsglang (9)
recht afgesneden is aan de uitein-
den, steak ze in de huls (15), en
maak ze vast op de fitting voorzien
onderaan de regelaar (18), d.m.v.
de vleugelmoor (19).
Plaats de pekelklep (5) terug in de
schouw (16), steek de pekelsglang (9)
door de opening van het deksel (17),
enplaats dit terug op de schouw (16).
Steen de pekelsglang (9) door de opening van de zoutbak en zorg er
daarbij voor, dat de slang nergens geplood is. | |
| Sluit de hydraulische unit aan
21
22
23
20
24
Sluit de pekelsglang (9) aan op de snelkoppeling (20).
Sluit de flexible in- en uitgangsslang (13) aan op
respectievelijk de flensfitting (21) en (22) van de hydraulische unit.
Sluit de afoerslang (8) aan op de getande fitting (23) en maar deze
vast met een slangklem (type Serflex).
Sluit de connector van de chloorcel aan (24). | Leid de afvoerslangaar de riool.
① Sluit de afvoerslang (8) aan op de
bovenste fitting van de sifon (11) en
maak deze vast met een slangklem
(type Serflex).
② De sifon staat in voor de verplichte
bescheming van drinkwater谈起
terugkerend rioolwater.
Sluit de soepele slang van de zoutbakoverloop (10) aan op de zijde-
lingse fitting van de sifon (11), en houd waar bij een hellingsgraad van
minimaal 2% (2 cm per meter) aan, van overloop tot sifon. Maak de
slang nervolgens vast met een slangklem (type Serflex).
De afover van de overloop要去 gravitair zijn en moet de eenvoudigste
en korteste weg volgen.
Indien dit nicht möglichisk is, dient u een
afwateringspomp te installereren die bestand is tegen zout water.
Sluit de sifon (11) aan op de riool d.m.v. een rigide PVC-slang met een
diameter van 40 mm, vastgemaakt op de fitting (25). | |
| Werk alle verbindungen auf en ontlucht.
Alvorens water door het toestel—heen te laten stromen, dient u de leidingen vó Rodr de by-pass grondig te ontluchteten en spoelen.
Sluit de flexibele ingangs- en uitgangsslang (13) aan op de waterleiding en let waar bij op de stroomrichting van het water.
Ontlucht de filter met de ontluchtingschroef aan de bovenkant (losschroveen en nervolgens vastdraaien als de lucht is verwijderd) of aan een
aftappunt stroomafwaarts indien het filter Niet is uitergerust voor staalname.
Sluit de onthander elektrisch aan. |
PROGRAMMATIE
Bij de eerste ingebruikname geeft de display na enkele seconden DIENST (of SERV) wee, de eerste fase van de programmatie, waarvoor 5 toetsen worden gebruikt:
| Toets | Naam | Functie |
| ←M | Links / menu | • Activeert het menu na lang indrukken (5 seconden)
• Annuleert de huidige instelling zonder registratie |
| ↓ | Naar beneden | • Scrol maar beneden in menulijst
• Verlaag / wijzig een parameter |
| ↑ | Naar boven | • Scrol maar boven in menulijst
• Verhoog / wijzig een parameter |
| → | Rechts | • Beweeg door cijfers van links�n hierrechts (bv. uren�n minuten)
• Informatie over het zoutniveau tijdens het bijvullen van zout. |
| OK | Enter | • Ga in een menu
• Bevestig eeninstelling
• Lang indrukken (5 seconden) start een manuele regeneratie. Tijdens dit proces veroorzaakt een kort indrukken de overgang�n de volgende fase. |
De volgende stappen zijnoodzakelijk en voldoende om de ontharder te programmeren.
Je dient enkel de hardheid van het drinkwater te weten (concentratie calcium), door voorafgaande meting of via geevens van de watermaatschappij.
Druk eerst gedurende 3 seconden op de toets M, tot het bericht LANG verschijnt op de display.
| Stap | Display | Doel | Werkwijze |
| 1 | LANG
-:- | Taal wijzigen indien nodig | Standaardinstelling is Frans
OK om te wijzigen
←M om te annuleren |
| FR
-:- | Taalkeuze (NL voor Nederlands) | ↓↑om te selecteren
OK om te bevestigen
←M om te annuleren |
| 2 | UUR 00:00 | Instellen uw | ↓↑om te selecteren
→om়naten te gaan
OK om te bevestigen
←M om te annuleren |
| MIN 15:00 | Instellen minutes | ↓↑om te selecteren
→om়naten te gaan
OK om te bevestigen
←M om te annuleren |
| 3 | TYPE/ZOUT
PELL | Selecteer het type zout voor bepaalde apparaten | ↓↑om te selecteren
OK om te bevestigen
←M om te annuleren |
| 4 | VOLUME 16 L | Instellen van harsvolume van de ontharder (in liter) | ↓↑om te selecteren
OK om te bevestigen
←M om te annuleren |
| 5 | HARDH °F | Keuze hardheidseenheid (°F of °dH) (selecteer °f voor Belgie of °dH voor Nederland) | ↓↑om te selecteren
OK om te bevestigen
←M om te annuleren |
| IN 30°F | Selectie hardheid in | ↓↑om te selecteren
OK om te bevestigen
←M om te annuleren |
| UIT 5 °F | Selectie hardheid uit | ↓↑om te selecteren
OK om te bevestigen
←M om te annuleren |
INGEBRUIKNAME
SPOELEN
De ontharder geeft de melding REGE? waar Druk driemaal op de OK-toets. Nu verschijnt REGE 1 en een complete regeneratie start.
Open geleidelijk de by-passkraan: water stroomt van de hydraulische unitaar de riool via de drainageslang. Laat het water lopen om de ontharder volledig te spoelen.
Stop de spoeling door 5 seconden op OK te drukken. Dan verschijnt DIENST op de display.
INSTELLEN VAN DE RESTHARDHEID
De hardheid worden gemeten in grades (°f: Franse graden of °dH: Duitse grade).
1^ = 10 milligram kalk in 1 liter water. 1^ = 1,78^ De metting van de hardheid worden gestaan m.b.v. een controkit met reactiestrookjes of gekleurde reageervloeistof (BWT AQA test).
Het is möglichk om onthard water te(AP)men met het onbehandelde drinkwater d.m.v. een meng-unit aan dechterzijde van de hydraulische unit, met als doel het bekomen van een resthardheid van enkele graded (gewoonlijk tussen 10 en 15^ in Belgie en tussen 2 en 3 ^ dH in Nederland).
Draai de knop (26) eerst gegen de klok maar zijn maximum. Draai verzolgens de knop (27) maar de laagste stand. Zo worden het behandelde water volledig onthard (hardheid = 0^ / °dH ). Draai daarna de knop (26) een halve draai met de klok mee. Nu is het verkreten water een mengeling van onbehandelen en onthard water. Draai een willekeurige kraan stroomafwaarts van de onthanderlichtjes open (of gebruik het monsternnamekaantje van de by-pass) en meet de waterhardheid.
Gebruik de knop (26) om de hardheid bij te regelen voor verbruik van lage debieten:
-
met de klok mee om ze te verhogen
-
gegen de klok om ze te verminderen Voor het bijregelen van de hardheid voor grote debieten,open een kraan stroomafwaarts van de ontharder volledig en meet de hardheid opnieuw. Gebruik nu de knop (27) om de hardheid bij te regelen:
-draai los om ze te verhogen
-draai vast om ze te verlagen
Opmerking: het is de verantwoordelijkheid van de eigenaar om de resthardheid te bepalen voor gebruik in apparaten stroomafwaarts van de ontharder.
BIJVULLEN VAN ZOUT
Het toestel maakt gebruik van regeneratiezout, special voor ontharders. De bodem van de zoutbak dient steeds volledig te+zijn bedekt met onopgel- lost zout. Zie ook het hoofdstuk 'Technische kenmerken' om de capacititeit te weten van de zoutbak in uw ontharder alsook het verbruik van zout per
regenerate.
Voor waterontharders met controle van het zoutniveau door een smartphone-applicatie:
Na elke keer dat het zout is bijgevuld, stelt u het zoutniveau in opdat de smartphonetoepassing de opvolging kan verzekeren.
- Let op het niveau van het zout na het bijvullen, via de schaalverdeling in het zoutreservoir
- Druk gedurende 5 seconden op de toets : het bericht STAND verschijnt op het scherm
- Selecteer het niveau met de toetsen et
- Bevestig met de toets OK
AUTOMATISCHE DISPLAYMELDINGEN
Op het display verschijnt:
1 een bovenste informatieregel 2 een onderste informatieregel
3 een staafdiagram met 10 segmenten, die in stappen van 10% de restcapaciteit van de ontharder aangeeft tot de volgende regeneratie. Het diagram in het voorbeel geeft aan dat de restcapaciteit nog 70% bedraagt.
In functie van de status van het toestel ver
schijnen volgende meldingen:
| DIENST | afwisseled met | 968 | Het toestel is in gebruik: er worden onthard water geproduced. De restcapaciteit vór regeneratie bedraagt hier 968 liter. |
| BIJVUL 375 | | Water stroomt in de zoutbak (zie hoofdstuk GEA-VANCEERDE INSTELLING) gedurende 375 seconden (in dit voorbeeld). |
| PEKEL 180 | | De pekel voor de volgende regeneratie wordt gepro-duceerd in de zoutbak; deze fase loopt hier af na 180 minutes. |
| REGE 1 00:45 | | De ontharder ondergaat de eerste achieve regenera-tiefase, die hier eindigt na 0 minutes en 45 seconden |
| REGE 2 18:35 | | De ontharder ondergaat de tweede achieve regenera-tiefase, die hier eindigt na 18 minutes en 35 seconden |
| REGE 3 02:15 | | De ontharder ondergaat deerde achieve regenera-tiefase, die hier eindigt na 2 minutes en 15 seconden. |
| CHECK | afwisseled met | ZOUT | De ontharder detecteert een gebrek aan zout en advisiert het zoutniveau in de zoutbak te controeren |
| STD-BY 12:30 | afwisseled met | 968 12:30 | De regeneratiefunctie is uitgeschakeld (zie Stand-by-modus op volgende頁面). De ontharder produeert onthard water zolang de capaciteit dit toelaat (hier:capaciteit van 968 liter) |
MANUELE REGENERATIE
Op elk ogenblick is het mightelijk om een manuele regeneratie van de onthorder te starten, door 5 seconden lang op de OK-toets te drukken.
Indien dit gebeurt in functie van een test, is het möglichk om manueel de verschillende stappen te doorlopen d.m.v. een korte druk op de OK-toets.
ALARM ZOUTGEBREK BEVESTIGEN
Wanner er geen zout meer overblift in de zoutbak, geeft de display afwisselede meldingen CHECK en ZOUT wee.
Na het bijvullen van zout kutn u wachten tot de volgende regeneratie om de alarmmeling te lately verdwijnen. Het worden noctans aangeraden onmiddelijk het alarm te bevestigen d.m.v. volgende stappen:
- druk gedurende 5 seconden op de M-toets
- druk daarna kort op de M-toets om de
menu's te doorlopen tot u de volgende melding ziet op de display:
- druk eenmaal op of om OFF te latent verschijnen op de onderste inforegel
- druk op OK om te bevestigen
- druk gedurende 5 seconden op M om het menu te verlaten: de alarmmelding zal verwienen zijn
STROOMONDERBREKING
In geval van een stroomonderbreking tijdens een regeneratie, herstart het process bij het begin van de onderbroken fase. In geval van een stroomonderbreking tijdens normale werking herstart het toestel eveneens in werkigmodus.
STAND-BY MODE
Het is möglich een regeneratie van de
ontharder Niet te soften doorgaan, automatisch of manueel. Dit kan bv.nuttig zich, wanneer u wacht op een technieker in geval van een technisch probleem. U doet dit als volgt:
- druk gedurende 5 seconden op de M-toets
- druk daarna kort op de M-toets om de menu's te doorlopen tot u de volgende melding ziet verschijnen op het display:
STD-BY
Off
- druk eenmaal op ↓ of ↑ om ON te lately verschijnen op de onderste inforegel
- druk op OK om te bevestigen
De display toont nu de melding STD-BY afwis-selend met de autonomie van de ontharder.
Om deze functie te annuleren, dient u terug te kerenaar het STD-BY-menu en de onderste inforegel wijzigierenaar OFF.
GEAVANCEERDE INSTELLING
Deze instelling bereikt u via code 23, waarna het doorbladenen van het menu gebeurt op bezelfde wijze als bij de normale instelling. Gebruik van deze modus is voorbehonden voor een bevoegd technieker. Elke fouk kan de correcte werkung van het toestel verstoren en is de verantwoordelijk-heid van de gebruiker.
| Stap n° | Display | Doel | Werkwijze |
| 0 | PASSW ? 00 | Geef het passwoord in om maar de geavanceerde instelling te gaan | ↓↑ om te wijzigogen OK om te bevestigen←M om te annuleren |
| 1 | STATIS | Activering van het statistisch volume | ↓↑ om te wijzigogen OK om te bevestigen←M om te annuleren |
| 2 | PROP R On | Activeer/annuleer proportionele regeneratie | ↓↑ om te wijzigogen OK om te bevestigen←M om te annuleren |
| 3 | CAPA 80 | Wijzig de onthardingscapaciteit van het toestel, die automatisch werk ingesteld toen het harsvolume ward geseleeteerd (stap 3 van de nor-male instelling). | ↓↑ om te wijzigogen OK om te bevestigen←M om te annuleren |
| 4 | VERBR 71 | Corrigeer het volume water dat wordt verbruikt door regeneratie op 100% Alleen voor apparaten met zoutniveaubewaking door smartphone-applicati . | ↓↑ om te wijzigogen OK om te bevestigen←M om te annuleren |
| 5 | ZOUT 2000 | Corrigeer het zoutverbruik door regeneartie op 100% Alleen voor apparaten met zoutniveaubewaking door smartphone-applicati . | ↓↑ om te wijzigogen OK om te bevestigen←M om te annuleren |
| 6 | VOL OK 856 | Informati : volume van onthard water sinds LASTregenerati (hier:856 liter) | ←M om় volgende stap te gaan |
| 7 | PIEK DB 1068 | Informati maximumdebietgemeten sindsLASTregenerati (hier:1068 liter/uur) | ←M om় volgende stap te gaan |
| 8 | A REGE 48 | Aantal regeneraties sinds ingebruikname (kan gereset worden) | ↓↑ om te wijzigogen
OK om te bevestigen
←M om te annuleren |
| 9 | CHLOOR Off | Activeer/annuleer de chloorfungtie | ↓↑ om te wijzigogen
OK om te bevestigen
←M om te annuleren |
| 10 | ALARM Off | Alarm zoutgebrek geactiveerd/geannuleerd | ↓↑ om te wijzigogen
OK om te bevestigen
←M om te annuleren |
| 11 | SAFE L 2 50 | Waarde veilig niveau = resterende capaciteit die regeneratie in werkungzet wanner waarde worden bereikt | ↓↑ om te wijzigogen
OK om te bevestigen
←M om te annuleren |
| 12 | REGE T 2:00 | Tijdstip waarop regeneratie start | ↓↑ om te wijzigogen
OK om te bevestigen
←M om te annuleren |
| 13 | DRUK 4 | Waterdruk. Wortd ingesteld voor proportionele regeneratie | ↓↑ om te wijzigogen
OK om te bevestigen
←M om te annuleren |
| 14 | VOLL RG 5 | Frequentie van volledige regeneraties (om capaciteitsverlies op termijn te vermiijden). Voor ontharders met functie 'proportionele regeneratie'. Hier: 1 volledige regeneratie per 5 regeneraties | ↓↑ om te wijzigogen
OK om te bevestigen
←M om te annuleren |
| 15 | STAPPN | Instellen van duur per regeneratiefase. De volgende tijden können worden ingesteld (1 submenu per fase): Backwash (BACKW); aanzuiging(AANZUI); snelle spoeling (SNELLE); pekelvoorbereiding (proport. regen.) (PEKEL); bijvullen zoutbak (proport. regen.) (BIJVUL). Let op: Als er specifieke tijden zijn vermeld op hetblad met de pak-ketinhoud, is het verplicht om deze dienovereekenkomstig in te stellen, aangezien ze overeenkomen met de configuratie van het apparaat. | OK om het menu te openen anders ←M en daarna
↓↑ om te wijzigogen
OK om te bevestigen
←M om te annuleren |
| 16 | FORCED NIET | Activeer of desactiveer geforceerde regeneratie na een langearend zonder waterverbruik | ↓↑ om te activeren
OK om te bevestigen
←M om te annuleren |
| 17 | RESET OFF | Reset�abetrieksinstellungen | ↓↑ om te wijzigogen
OK om te bevestigen (twee koer)
←M om te annuleren |
ROUTINE- EN GEAVANCEERD ONDERHOUD
ROUTINEONDERHOUD
Dit type onderhoud kan worden uitgevoerd door iedereen die zorgvuldig reckening houdt met onderstaande richtlijnen. Het worden sterk aangera-den die op te volgen opdat de ontharder op lange termijn goed blijft functioneren.
Om verbruiksartikelen te kopen, neemt u contact op met de installerateur van het apparaat, de klantendienst via de website van het desbeteffende BWT-filaal of via: In Belgie: www.bwtwater.be
In Nederland: www.bwtwater.nl
| Onderhoudsrichtlijnen | Frequentie en te gebruiken producten |
| Controller zoutniveau in de zoutbak | Elke week of bij alarm. Bijvullen waar en zoveel als nodig.Voor apparaten met zoutniveauauditiek die door smartphoneapplicatie: denk aan het instellen van het zoutniveau na het bijvullen zoals uitgelegd in hoofdstuk BEDIENING. |
| Controle programmatie | Controller deijd op de display |
| Tijdswijziging | Winter-/zomeruurwijziging gebeurt nichtautomatisch.Wijzig deijd via de procedurevermeld in het hoofdstuk PROGRAMMATIE. |
| Vervang het filtrelement (7)Er zijn verschillende filtermodellen (indien uhiervoort gekozen heeft).Om de filter te verwangen (of voor hetuitvoeren van een begenspoeling), raadpleegde handleiding van de voorfilter. | Elke 6 maanden of vaker bij merkbare daling van de waterdruk aan de kraan |
| Algemene controle, reiniging, desinfectie• Gebruik het product Stericlean 1 (hars-reiniger) en raadpleeg de bijhorendehandleiding voor goed gebruik.• Controller de hardheid van het onbehandeld water voor de ontharder en van hetonthard water na de ontharder d.m.v. eenanalyse kit (BWT AQA test of reactiestrookjes) | Eenmaal peraar:- afzonderlijke hardheidstester- afzonderlijk reinigingsproduct |
GEAVANCEERD ONDERHOUD
om een blijvende goede werkng te garanderen is het aanbevolen onderstaande punten Jaarliks te laten controleren door eenvakman, idealiter in het kader van een onderhoudscontract. Raadpleeg de servicepagina's op de website van het desbeteffende BWT-filiaal om de verschillende formules voor het onderhoudscontract te vinden.
CHECKLIST CONTROLE & ONDERHOUD
- Controle hardheid van het onbehandeld water voor de ontharder en van het onthard water na de ontharder
- Controle van de juiste installingen van het toestel
- Controle en reiniging (indien nodig) van het pekelsystem (vervanging indien versleten of beschadigd)
- Controle en reiniging (indien nodig) van de zoutbak
- Controle van de interne componenten (vervanging indien versleten of beschadigd) o Ingangsfilter
o Hydro-injector
o Beweegbare componenten: elektroventielen, membraan, kleppen
o Tellerkabel (volumetrisch)
o Chloorcel (indien van toepassing)
o Proportionele regeneratieblok (indien van toepassing)
- Controle goede bevestiging en betrouwbaarheid van in- en uitgangsflexibels (ervanging indien beschadigd)
- Controle regeneratiefasen
- Controle algemene waterdichtheid van het toestel en+zijn accessoires
PROBLEEMOPLOSSING
GEBRUK VAN DE APP
| Probleem | Oorzaak | Remedie |
| Display meldt afwisselend
CHECK en ZOUT | Onvoldoende zout in de zoutbak
OF het toestel detecteert een regeneratiefout | Vul de bak met zout. Indien een hervulling nicht nodig is, contacteer de Dienst na verkoop |
| De opgenomenijd is verkeerd. | Winter- en zomeruur werkond zout
er was een stroomonderbreking en gevevensherstel werkte Niet (batterij leeg) | Reset deijd (zie hoofdstuk 'programmatie')
Indien het probleem opnieuw optreedit, contacteer de Dienst na verkoop. |
| Geen meldingen op display | Het toestel is Niet aan OF er is een elektrische of elektronische fout. | Controler het stopcontact waarop het toestel is aangesloten. Indien er stroom is, contacteer de Dienst na verkoop. |
| Water strooort door de drainageslang (8) | Toestel is in regeneratiefase (geen probleem) OF interne componenten zijn defect. | Controler of display rege 1, rege 2 of rege 3 weergeeft. Zo Niet, contacteer dienst na verkoop. |
| Water komt uit overloop zoutbak (10) | Pekelsystem sluit Niet goed af of lekt | Controler de verbinding tussen de pekelslang (9) en -regelaar (5). Als probleem aanhoudt, contacteer dienst na verkoop. |
| Behandeld water lijkt nicht longer onthard (kalk treedt op ...) | Meerdere oorzaken möglichk. Doorloop oplos-singen in derde kolom. | Meet eerst resthardheid, volg daarna na elke volgende stap tot het resultaat OK is.
Controler of de kraan van de by-passklop open staat, zodat wateraar de ontharder kan. Zoniet, open de by-passkraan (tegenwijzerzin).
Controler of er nog zout is in de bak. Zoniet, vul bij.
Controler of het juiste type zout geselecteerd is in de programmatie.
Controler of de filter (indien besteld) Niet verstopt is. Zo ja, verrang of reinig deze.
Voer opnieuw de regeling van de resthardheid uit (zie hoofdstuk INGEBRUIKNAME)
Indien het probleem aanhoudt, contacteer de dienst na verkoop. |
| De verbinding met de Best Water Home app kan nicht tot stand worden gebracht. | Geen herkend signalt tussen ontharder en smartphone | Controler de activering van de connectiviteit op de smartphone.
Gebruik een Smartphone die compatibel is en werkt met een recente versie van Android of iOS.
Maak de eerste aansluiting op minder dan 70 cm van de stuurkop van de ontharder. Voor de volgende keren zal de afstand afhankelijk+zijn van de omgeving, maar kan tot meer dan 12m bedragen.
Sluit slechts=ein toestel tegelijk aan op de ontharder.
Activeer "Verbinding ontharder verbroken" voordat je het opnieuw probeert.
Als het probleem larger dan 5 pogingen aanhoudt, neem dan contact op met de dienst na-verkoop. |
INSTALLATIE VAN DE APP
- Download de "Best Water Home" app en controllerer of alle smartphone updates zijn uitgevoerd.
- Open een account door de instructies te volgen.
- Selecteer het apparaat uit de lijst met "geen code"-apparaten.
- Activeer de Bluetooth van de smartphone.
- Start de synchronisatie in de directe omgeving van de gebruekte ontharder.
- Na enkele seconden synchronisatie wordt de app geconnecteerd met de ontharder. De actuele waarden voor zoutniveau en waterverbruik worden weergegeven.
ACTUALISATIE VAN HET ZOUTNIVEAU
Druk na elk zoutbivulling gedurende 5 seconden op de SEL/SALT knop op de ontharder. Hetwoord "NIVEAU" verschijnt op het display van de ontharder. Selecteer met de pijlen omhoog en omlaag het zoutniveau dat in de zoutbak van de ontharder is bereikt, zoals aangegeven op de schaal op de pekelschouw van de zoutbak.
Start de synchronisatie op de app: het zoutniveau is geactualiseerd!
| Kenmerken | Eenheid | AQA perla |
| Voedingsspanning | V | 230 +10% / -15% |
| Hz | 50/60 Hz |
| Maximumdruk | bar | 7 |
| Aangeraden minimale druk | bar | zie aanvullend blad |
| Minimale watertemperatuur | °C | 1 |
| Maximale watertemperatuur | °C | 35 |
| Minimale omgevingstemperatuur | °C | vorstkrij |
| Maximale omgevingstemperatuur | °C | 40 |
WERKINGSKENMERKEN
| AQA Perla | 5 | 10 | 16 | 18 | 20 | 22 | 28 | 40 | 55 | 70 | SP05 | SP20 |
| Zoutverbruik per regeneratie | kg | 0,50 | 1,25 | 2,00 | 2,25 | 2,50 | 2,75 | 3,50 | 5 | 6,87 | 8,75 | 0,50 | 2,00 |
| Capaciteit voor 15°f-ontharding(of 8,43 °dH) | liter | 1650 | 2300 | 4800 | 5200 | 5300 | 5900 | 7500 | 13000 | 18000 | 23000 | 1250 | 6000 |
| Capaciteit voor 20°f-ontharding(of 11,24 °dH) | liter | 1250 | 1800 | 3600 | 3900 | 4000 | 4400 | 5600 | 10000 | 13000 | 17000 | 950 | 4500 |
| Capaciteit voor 25°f-ontharding(of 14,04 °dH) | liter | 1000 | 1400 | 2900 | 3100 | 3200 | 3500 | 4500 | 8000 | 11000 | 14000 | 750 | 3600 |
| Capaciteit voor 30°f-ontharding(of 16,85 °dH) | liter | 800 | 1200 | 2400 | 2600 | 2700 | 2900 | 3700 | 6600 | 9100 | 11000 | 600 | 3000 |
| Capaciteit voor 35°f-ontharding(of 19,66 °dH) | liter | 700 | 1000 | 2100 | 2200 | 2300 | 2500 | 3200 | 5700 | 7800 | 10000 | 500 | 2600 |
| Capaciteit voor 40°f-ontharding(of 22,47 °dH) | liter | 600 | 900 | 1800 | 1900 | 2000 | 2200 | 2800 | 5000 | 6800 | 8700 | 450 | 2200 |
| Gemiddeld waterverbruik perregeneratie | liter | 50 | 60 | 70 | 70 | 100 | 100 | 120 | - | - | - | 50 | 160 |
| Stroomverbruik in werkung | 6 VA |
| Stroomverbruik in regeneratie | 25 VA |
(1) - Bovenstaande gegevens zijn van toepassing bij een waterdruk van 3 bar en fabrieksinstellungen.
(2) - De capacititeit vermeld in de tabel kommt overeen met het volume volledig onthard water (0^)
Indien geevens in deze handleiding ontbreken, gelieve het aanvullend blad te raadplegen.
TARTALOMJEGYZEK
