GEBRUIKSAANWIJZING CIRRUS PLUS BWT, A6X BWT

Bedankt voor uw vertrouwen met de aankoop van deze BWT-waterontharder. Belangrijk: vôér elk(e) hydraulisch(e) of elektrisch(e) aansluiting, gebruik of onderhoud, gelieve aandachtig deze handleiding door te nemen. Indien u zich niet houdt aan de hierin vermelde richtlijnen, kan de garantie vervallen. GEBRUIKSVOORSCHRIFTEN GEBRUIK Dit toestel is geschikt voor een volledige onthar- ding of deelontharding van drinkwater en sani- tair water; ter bescherming van waterleidingen, kraanwerk, aangesloten toestellen, boilers, tegen storingen en schade veroorzaakt door kalk. Dit toestel is niet bedoeld om water drinkbaar te maken. Daarom mag dit toestel alleen op water worden aangesloten dat al voldoet aan de kwaliteitseisen en referenties van de geldende regelgeving. UITPAKKEN Controleer of de verpakking en het toestel niet beschadigd werden tijdens het transport. Gebruik het toestel niet in geval van zichtbare schade, en contacteer de verkoper. PLAATSING Het toestel wordt het best geinstalleerd: + op een vlakke, droge, goed gereinigde en geventileerde plaats, die niet toegankelijk is voor onbevoegden. + beschut tegen weersinvioeden, hittebronnen en chemische dampen. INTERVENTIES De eigenaar van het toestel moet ervoor zorgen dat de uitbating, service en onderhoud van het toestel wordt uitgevoerd door een bevoegd persoon, die beschikt over de vereiste kennis en het geschikt gereedschap en materiaal en die deze handleiding gelezen en de inhoud ervan begrepen heeft. Interventies aan het toestel moeten worden uitgevoerd in overeenstemming met de code van de goede praktijk en de regels van toepassing op het lokaal waar het toestel geïnstalleerd is, met name voor sanitair, elektriciteit en het gebruik van chemische producten (zie hieronder). SANITAIR Wanneer op watertoevoerleidingen en/of onthardwaterleidingen voorzieningen zijn gemonteerd die een waterslag kunnen veroorza- Ken (zoals elektrokleppen), dienen doeltreffende waterslagdempers te worden geplaatst.

ELEKTRISCHE AANSLUITING Vermijd het gebruik van een verlengkabel of verdeelstekker om het toestel elektrisch aan te sluiten. Controleer of de elektrische installatie uitge- voerd is conform de geldende normen, in het bijzonder wat betreft de aarding en elektrische berscheming. Probeer het toestel niet aan te sluiten op het net indien de stroomkabel beschadigd is. Gelieve in dat geval de verkoper te contacteren voor een ver- vanging van de transformator en de stroomkabel. Véér u het toestel aansluit op het lichtnet, schakelt u de stroom op het stopcontact in kwestie uit, via de relevante stroomonderbreker of hoofdzekering. Indien het toestel geinstalleerd werd in nabijheid van apparatuur met sterke elektromagnetische straling (zoals een transformator), dient u de standaardbescherming uit te breiden d.m.v. een geschikte ruisfilter en afgeschermde kabels. Open de elektrische controle-unit van het toestel niet, indien u daarvoor onbevoegd bent. Gevaar op elektrocutie.

GEBRUIK VAN CHEMISCHE PRODUCTEN

Chemicaliën kunnen nodig zijn voor bepaalde onderhoudswerkzaamheden. De personen die dergelijke producten gebruiken, moeten de gevaren ervan kennen en collectieve of persoon- like beschermingsmiddelen gebruiken of dragen om zich tegen deze gevaren te beschermen. De opperviakken van dit toestel mogen niet worden gereinigd met alcohol of producten op basis van alcohol, noch met enig product dat oplosmiddelen bevat die kunststoffen kunnen aantasten. GELIKVORMIGHEID Het toestel mag niet worden gewijzigd of aange- past zonder voorafgaande schriftelijke toestem- ming van de producent. GELDENDE NORMEN Dit toestel is conform: + Richtlin 2014/30/EU inzake elektromagne- tische compatibiliteit. + Richtlin 2014/35/EU inzake elektrisch material voor gebruik binnen bepaalde voltagelimieten. + Richtlijn 2006/42/EG van 17/05/2006 inzake machinemateriaal (geamendeerde richtlijn 98/37/EG), + Richtlin 2011/65/EU van 08/06/2011 inzake de beperking op het gebruik van bepaalde gevaar- like stoffen in elektrische en elektronische appa- ratuur (geamendeerde richtlin 2002/95/EG). + Richtliin RED 2014/53/EU van toepassing vanaf 13/06/2016 betreffende radio apparatuur. + Dit product is onderhevig aan de richtlijn 2014/68/EU van 15/05/2014 inzake uitrustingen onder druk. Het voldoet aan de vereisten van artikel4 punt 3 (ontwerp en productie volgens de geldende regels van goed vakmanschap}, maar kan niet worden ondergebracht in categorieën I tot IV en is bijgevolg niet gedekt door de CE- markering voor drukapparatuur. + Bescherming tegen verontreiniging van drin- kwater in waterinstallaties en algemene eisen voor inrichtingen ter voorkoming van verontrei- niging door terugstroming. (overeenkomstig de geldende wetgeving) + EN 973-norm: chemicaliën voor de behan- deling van water bestemd voor menselike consumptie - Natriumchloride voor de regene- ratie van ionenuitwisselaars. + Het geproduceerde geluidsniveau is lager dan 70 dB. + Dit symbool betekent dat dit toestel onder de Europese WEEE-Richtlin valt inzake afge- dankte elektrische en elektro- nische apparatuur (Waste Elec- tronic and Electrical Equipment): ISSE elektrische en elektronische componenten worden afgedankt in de daarvoor voorziene afvalcontainers, en hun verwijdering, conform de correcte instructies, vermijdt negatieve gevolgen alsook mogelike gevaren voor milieu en gezondheid. GARANTIE De garantie is onderworpen aan de wettelijke bepalingen van het land waar het wordt verkocht, aangevuld met eventuele extra garantie aange- boden door de producent (Algemene verkoo- pvoorwaarden BWT) De garantie is niet van toepassing in volgende gevallen: -biinstallatie op voorziening met niet-drinkbaar water - bij het niet nakomen van de vereisten in dit hoofdstuk - bij het niet nakomen van de installatierichtliinen (aie $ INSTALLATIEPROCEDURE) - bij het niet nakomen van de onderhoudsrichtlijnen (aie & ROUTINE- & GEAVANCEERD ONDERHOUD) -bijhet niet nakomen van de omgevingskenmerken (aie & TECHNISCHE KENMERKEN)

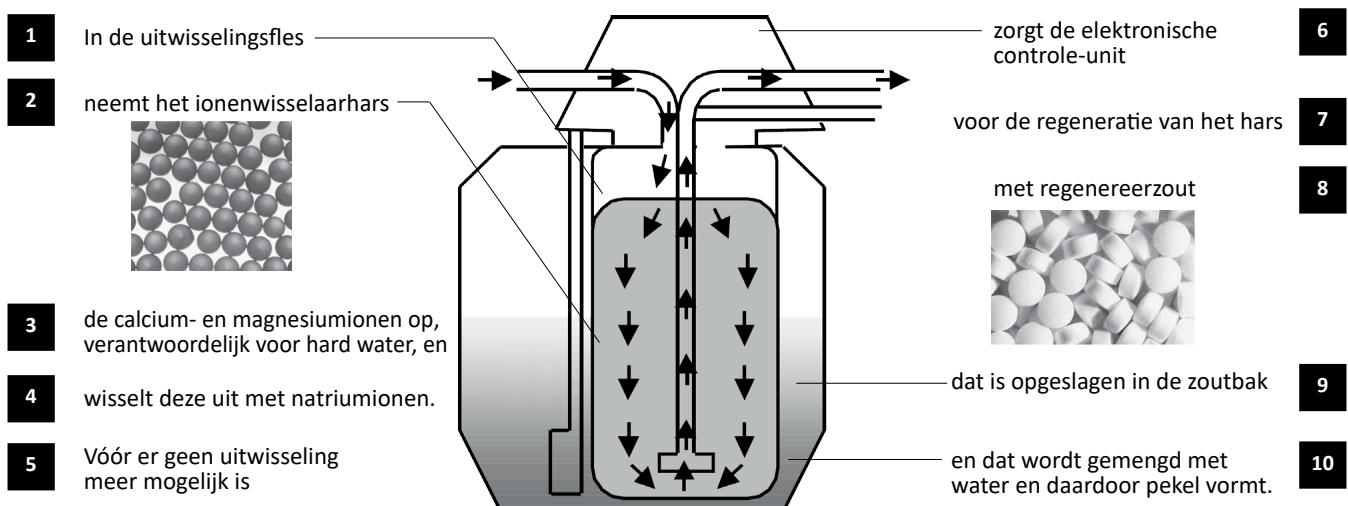

WERKINGSPRINCIPE VAN EEN WATERONTHARDER

Een ontharder functioneert als aangegeven in het diagram hieronder: neemt het ionenwisselaarhars — de calcium- en verantwoordeli agnesiumionen op, voor hard water, en wisselt deze uit met natriumionen. Véér er geen uitwisseling meer mogelijk is In de uitwisselingsffes zorgt de elektronische controle-unit

voor de regeneratie van het hars [7] met regenereerzout dat is opgeslagen in de zoutbak E en dat wordt gemengd met water en daardoor pekel vormt. Bij de AQA perla gebeurt de regeneratie van het hars met behulp van een hoeveelheid pekel die proportioneel is aan de verzadiging van de har- sen. Het toestel is tevens uitgerust met een systeem dat hars desinfecteert tidens de regeneratie. Code P0011144GR - Rev 10 - 05/03/2019

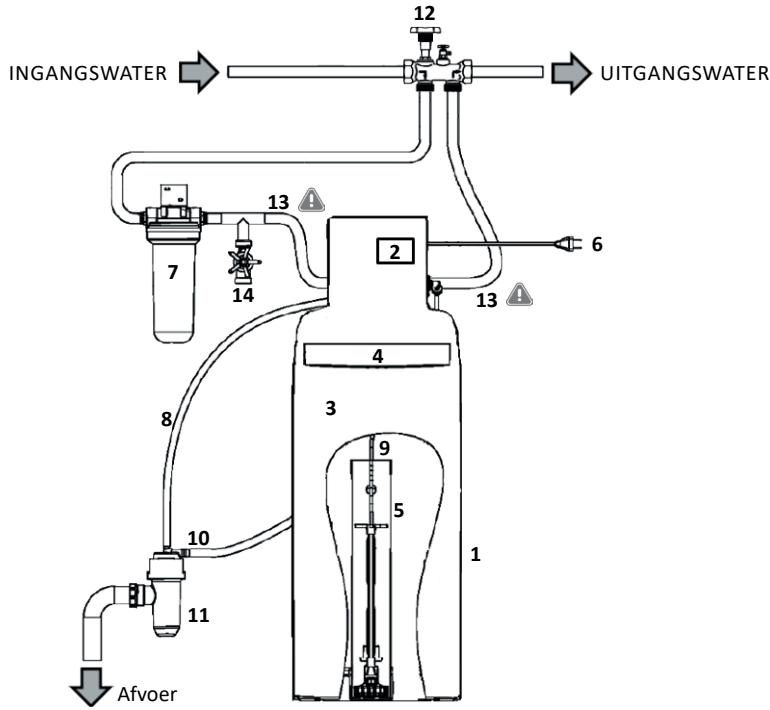

INSTALLATIE — OVERZICHT De installatie van de ontharder omvat de elementen die hieronder opgesomd en weergegeven zijn. Raadpleeg het blad met de pakketinhoud, waarin staat welke bij uw apparaat zijn geleverd.

6. Elektrische voeding

Voorfilter Afvoerslang . Pekelsiang

13. Flexibels ingang /uitgang À

14. Aansluiting tuin

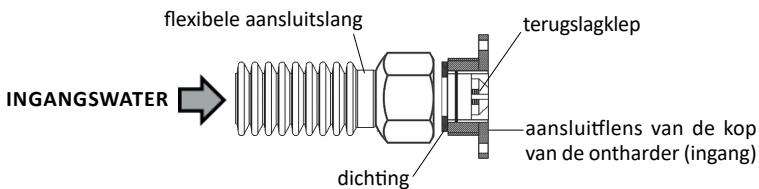

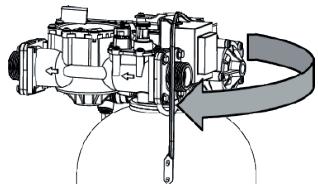

Het is de verantwoordelikheid van de eigenaar ervoor te zorgen dat de installatie geen waterslag veroorzaakt, die de werking van de ontharder zou kunnen verstoren. Onze ontharders zijn uitgerust met een terugs- lagklep geplaatst aan de waterinlaat op de aansluitflens van de kop. De terugslagklep kan uit de flens komen onder bepaalde extreme bedrijfs- en montageomstandigheden. Om dit te voorkomen, is het noodzakelijk om de ontharder met flexibele slangen aan te sluiten (zie onders- taande schets). OPGELET : Plaats geen reductie of adapterstuk tussen de aansluitflens van de ontharder en de flexibele slang. De flexibel moet dezelfde dia- meter hebben als de flens en moet een boord hebben om de terugslagklep in zin behuizing te blokkeren. flexibele aansluitslang pacs 2 ||] terugslagklep aansluitflens van de kop van de ontharder (ingang) dichting INSTALLATIEPROCEDURE De nummers in vet verwijzen naar de markeringen in het hoofdstuk INSTALLATIE - OVERZICHT Draai de hydraulische unit goed vast. Voorafgaande stevige (her)bevestiging van de hydraulische unit op de harsfles is cruciaal, want transport kan ervoor hebben gezorgd dat deze is losgekomen. Controleer de leidingdruk De drukwaarden moeten liggen tussen 1,5 en 7 bar. Boven 5 bar dient u een drukregelaar te installeren. Controleer de elektrische voeding EC) Controleer of er een stopcontact (230V) beschikbaar is op minder dan 1,2 meter afstand. Plaats een kraan voor onbehandeld water (14) voor het geval u hard water wenst te gebruiken (bv. voor tuinwerk enz.). Installer een voorfilter (7) Plaats en sluit de filter (indien besteld) aan véér de ontharder. Houd u aan de stroomrichting van het water zoals aangegeven op de filterkop. Bevestig de filterkop aan de muur m.bw. het profiel, en draai de schroeven op de filterkop niet te stevig aan. Installer de by-pass (12) Opmerking: de hier getoonde by-pass is een monoblock voor muurbevestiging in messing Installeer de by-pass op de leiding en let daarbij op de stroomrichting van het water. Draai de kraan in wijzerszin zodat de by-pass in de by-pass-stand staat. Code P0011144GR - Rev 10 - 05/03/2019

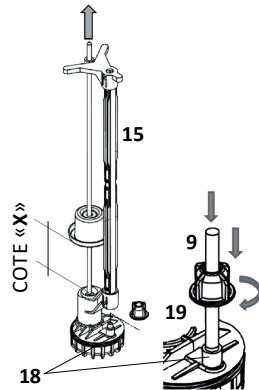

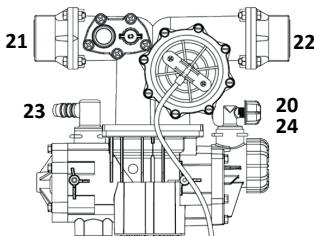

Plaats de waterontharder (1) Plaats het toestel op zijn definitieve positie (zie afmetingen in het hoofdstuk ‘technische kenmerken’'). De vioer moet gereinigd en waterpas zijn. De toegang tot controle unit (2) en de zoutbak (4) moet vrij blijven. Stel de pekelklep in en sluit hem aan (5) Î 9 Ê a 17 COTE «x» Open de zoutbak (4), verwijder het deksel (17) en daarna de pekelklep (5) uit zijn schouw (16). tel de hoogte X in van de blauwe vlotter, met uitgetrokken staaf, vol- Bens de waarde op het blad met de pakketinhoud. Controleer of de pekelslang (9) recht afgesneden is aan de uiteinden, teek ze in de huls (15), en maak ze vast op de fitting voorzien onderaan le regelaar (18), d.m.v. de vieugelmoer (19). Plaats de pekelklep (5) terug in de schouw (16), steek de pekelslang {9} door de opening van het deksel (17), en plaats dit terug op de schouw (16). Steek de pekelslang (9) door de opening van de zoutbak en zorg er daarbij voor, dat de slang nergens geplooid is. Sluit de hydraulische unit aan Sluit de pekelslang (9) aan op de snelkoppeling (20). Sluit de flexibele in- en uitgangsslang (13) aan op respectievelik de flensfitting (21) en (22) van de hydraulische unit. Sluit de afvoerslang (8) aan op de getande fitting (23) en maak deze vast met een slangklem (type Serflex). Sluit de connector van de chloorcel aan (24). Leid de afvoerslang naar de riool. [ © Siuit de afvoerslang (8) aan op de bovenste fitting van de sifon (11) en maak deze vast met een slangklem (type 7 mg. Serflex). 10 D @ De sifon staat in voor de verplichte bescherming van drinkwater tegen terug- kerend rioolwater.

Sluit_ de soepele slang van de zoutbakoverloop (10) aan op de zijde- lingse fitting van de sifon (11), en houd daarbij een hellingsgraad van minimaal 2% (2 cm per meter) aan, van overloop tot sifon. Maak de lang vervolgens vast met een slangklem (type Serflex). De afvoer van de overloop moet gravitair zijn en moet de eenvoudigste en kortste weg volgen. Indien dit niet mogelik is, dient u een afwateringspomp te installeren die bestand is tegen zout water. Sluit de sifon (11) aan op de riool d.m.v. een rigide PVC-slang met een diameter van 40 mm, vastgemaakt op de fitting (25). Werk alle verbindingen af en ontlucht. Sluit de ontharder elektrisch aan. Alvorens water door het toestel heen te laten stromen, dient u de leidingen véér de by-pass grondig te ontluchten en spoelen. Sluit de flexibele ingangs- en uitgangsslang (13) aan op de waterleiding en let daarbij op de stroomrichting van het water. Ontlucht de filter met de ontluchtingsschroef aan de bovenkant (losschroeven en vervolgens vastdraaien als de lucht is verwijderd). PROGRAMMATIE Bij de eerste ingebruikname geeft de display na enkele seconden DIENST (of SERV) weer, de eerste fase van de programmatie, waarvoor 5 toetsen worden gebruikt: Toets Naam Functie ; + Activeert het menu na lang indrukken (5 seconden) €<M Links / menu + Annuleert de huidige instelling zonder registratie + Scrol naar beneden in menulijst Naar beneden on + Verlaag / wijzig een parameter + Scrol naar boven in menulijst " Naar boven + Verhoog / wijzig een parameter > Rechts Beweeg door cijfers van links naar rechts (bv. uren naar minuten) + Gain een menu ok Enter + Bevestig een instelling + Langindrukken (5 seconden) start een manuele regeneratie. Tijdens dit proces veroorzaakt een kort indrukken de overgang naar de volgende fase. Code P0011144GR - Rev 10 - 05/03/2019

De volgende stappen zijn noodzakelik en voldoende om de ontharder te programmeren Le dient enkel de hardheïd van het drinkwater te weten (concentratie calcium), door voorafgaande meting of via gegevens van de watermaatschappij. Druk eerst gedurende 3 seconden op de toets M, tot het bericht LANG verschijnt op de display. Stap Display Doel Werkwijze LANG Taal wijzigen indien nodig Standaardinstelling is Frans OK om te wijzigen <M om te annuleren Taalkeuze (NL voor Nederlands) VA om te selecteren OK om te bevestigen Æ€M om te annuleren UUR 00:00 Instellen uur VA om te selecteren > om naar minuten te gaan OK om te bevestigen Æ€M om te annuleren MIN 15:00 Instellen minuten VA om te selecteren D om naar uren te gaan OK om te bevestigen Æ€M om te annuleren 3 TYPE/ZOUT PELL Selecteer het type zout voor bepaalde apparaten VA om te selecteren OK om te bevestigen Æ€M om te annuleren 4 VOLUME 16 L Instellen van ontharder (in liter) harsvolume van de VA om te selecteren OK om te bevestigen Æ€M om te annuleren HARDH °F Keuze hardheïdseenheid (°F of *dH) (selecteer ‘voor België of “dH voor Nederland) VA om te selecteren OK om te bevestigen Æ€M om te annuleren s IN 30°F Selectie hardheïd in VA om te selecteren OK om te bevestigen Æ€M om te annuleren UIT5°F Selectie hardheïd uit VA om te selecteren OK om te bevestigen Æ€M om te annuleren INGEBRUIKNAME SPOELEN De ontharder geeft de melding REGE? weer Druk driemaal op de OK-toets. Nu verschijnt REGE 1 en een complete regeneratie start. Open geleidelik de by-passkraan: water stroomt van de hydraulische unit naar de riool via de drainageslang. Laat het water lopen om de ontharder volledig te spoelen. Stop de spoeling door 5 seconden op OK te drukken. Dan verschiint DIENST op de display.

INSTELLEN VAN DE RESTHARDHEID

De hardheid wordt gemeten in graden (*f: Franse graden of *dH: Duitse graden). 1° = 10 milligram kalk in 1 liter water. 1°dH = 178% De meting van de hardheid wordt gedaan m.b.v. een controlekit met reactiestrookjes of gekleurde reageervloeistof (BWT AQA test). Het is mogelifk om onthard water te mengen met het onbehandelde drinkwater d.m.v. een meng-unit aan de achterzijde van de hydrau- lische unit, met als doel het bekomen van een resthardheïd van enkele graden (gewoontik tussen 10 en 15 in Nederland). Draai de knop (26) eerst tegen de klok naar zijn maximum. Draai vervolgens de knop (27) naar de laagste stand. Zo wordt het behandelde water volledig onthard (hardheid = 0°f/*dH) Draai daarna de knop (26) een halve draai met de klok mee. Nu is het verkregen water een mengeling van onbehandeld en onthard water. Draai een willekeurige kraan stroomafwaarts van de ontharder lichtjes open (of gebruik het monsternamekraantje van de by-pass) en meet de waterhardheid. Gebruik de knop (26) om de hardheïd bij te regelen voor verbruik van lage debieten: - met de klok mee om ze te verhogen - tegen de kiok om ze te verminderen Voor het bijregelen van de hardheïd voor grote debieten, open een kraan stroomafwaarts van de ontharder volledig en meet de hardheid opnieuw. Gebruik nu de knop (27) om de hardheïd bij te regelen: - draai los om ze te verhogen - draai vast om ze te verlagen in België en tussen 2 en 3 °dH Code P0011144GR - Rev 10 - 05/03/2019 Opmerking: het is de verantwoordelikheid van de eigenaar om de resthardheid te bepalen voor gebruik in apparaten stroomafwaarts van de ontharder. WERKING

Het toestel maakt gebruik van regeneratiezout, special voor ontharders. De bodem van de zoutbak dient steeds volledig te zijn bedekt met onopgelost zout. Zie ook het hoofdstuk ‘Technische kenmerken’ om de capaciteit te weten van de zoutbak in uw ontharder alsook het verbruik van zout per regeneratie. Voor waterontharders met controle van het zoutniveau door een smartphone-applicatie:

Na elke keer dat het zout is bijgevuld, stelt u het zoutniveau in opdat de smartphonetoepassing de opvolging kan verzekeren. +_Let op het niveau van het zout na het bijvullen, via de schaalverdeling in het zoutreservoir + Druk gedurende 5 seconden op de toets : het bericht STAND verschiint op het scherm + Selecteer het niveau met de toetsen Ÿ et ® + Bevestig met de toets OK

AUTOMATISCHE DISPLAY MELDINGEN

Op het display verschint: een bovenste informatieregel een onderste informatieregel een staafdiagram met 10 segmenten, die in stappen van 10% de restcapaciteit van de ontharder aangeeft tot de volgende regeneratie. Het diagram in het voorbeeld geeft aan dat de restcapaciteit nog 70% bedraagt. In functie van de status van het toestel verschi- inen volgende meldingen: ° GERN° e|2:30 MANUELE REGENERATIE Op elk ogenblik is het mogelik om een manuele regeneratie van de ontharder te starten, door 5 seconden lang op de OK-toets te drukken. Indien dit gebeurt in functie van een test, is het mogelijk om manueel de verschillende stappen te doorlopen d.m.v. een korte druk op de OK-toets.

ALARM ZOUTGEBREK BEVESTIGEN

Wanneer er geen zout meer overblijft in de zoutbak, geeft de display afwisselend de mel- dingen CHECK en ZOUT weer. Na het bijvullen van zout kunt u wachten tot de volgende regeneratie om de alarmmelding te laten verdwiinen. Het wordt nochtans aan- geraden onmiddellik het alarm te bevestigen d.mv. volgende stappen: + druk gedurende 5 seconden op de M-toets + druk daarna kort op de M-toets om de Dee instelling bereikt u via code 23, waarna het doorbladeren van het menu gebeurt op dezelfde wijze als bij de normale instell is voorbehouden voor een bevoegd technieker. Elke fout kan de correcte werking van het toestel verstoren en is de verantwoorde

DIENS] T afwisselend 12:30 met

12:30 Het toestel is in gebruik: er wordt onthard water geproduceerd. De restcapaciteit véôr regeneratie bedraagt hier 968 liter. BUVUL

Water stroomt in de zoutbak (zie hoofdstuk GEA- VANCEERDE INSTELLING) gedurende 375 seconden (in dit voorbeeld). PEKEL

De pekel voor de volgende regeneratie wordt gepro- duceerd in de zoutbak; deze fase loopt hier af na 180 minuten. REGE 1 00:45 De ontharder ondergaat de eerste actieve regenera- tiefase, die hier eindigt na O minuten en 45 seconden REGE 2 18:35 De ontharder ondergaat de tweede actieve regenera- tiefase, die hier eindigt na 18 minutes en 35 seconden REGE 3 02:15 De ontharder ondergaat de derde actieve regenera- tiefase, die hier eindigt na 2 minuten en 15 seconden. afwisselend CHECK met ZOUT De ontharder detecteert een gebrek aan zout en adviseert het zoutniveau in de zoutbak te controleren afwisselend met

12:30 De regeneratiefunctie is uitgeschakeld (zie Stand-by- modus op volgende pagina). De ontharder produceert onthard water zolang de capaciteit dit toelaat (hier: capaciteit van 968 liter) menus te doorlopen tot u de volgende mel- ding ziet op de display: CHECK / ZOUT (wisselend)

+ druk eenmaal op W of À om OFF te laten en op de onderste inforegel verschi + druk op OK om te bevestigen + druk gedurende 5 seconden op M om het menu te verlaten: de alarmmelding zal verd- wenen zijn STROOMONDERBREKING ontharder niet te laten doorgaan, automatisch of manueel. Dit kan bv. nuttig zijn, wanneer u wacht op een technieker in geval van een tech- nisch probleem. U doet dit als volgt: + druk gedurende 5 seconden op de M-toets + druk daarna kort op de M-toets om de menu's te doorlopen tot u de volgende melding ziet verschijnen op het display: STD-BY off In geval van een stroomonderbreking tijdens een regeneratie, herstart het process bij het begin van de onderbroken fase. In geval van een stroomonderbreking tijdens normale werking herstart het toestel eveneens in werkingmodus. STAND-BY MODE Het is mogelijk een regeneratie van de GEAVANCEERDE INSTELLING + druk eenmaal op Ÿ of # om ON te laten verschijnen op de onderste inforegel + druk op OK om te bevestigen De display toont nu de melding STD-BY afwis- selend met de autonomie van de ontharder. Om deze functie te annuleren, dient u terug te keren naar het STD-BY-menu en de onderste inforegel wijzigen naar OFF. Gebruik van deze modus heïd van de gebruiker. Stap n° Display Doel Werkwijze PASSW ? V4 om te wijzigen 0 00 | Geef het paswoord in om naar de geavanceerde instelling te gaan OK om te bevestigen Æ€M om te annuleren PROPR V4 om te wijzigen 1 o Activeer/annuleer proportionele regeneratie OK om te bevestigen n €M om te annuleren Capa Wijzig de onthardingscapaciteit van het toestel, die automatisch werd | WA om te wijzigen 2 80 ingesteld toen het harsvolume werd geselecteerd (stap 3 van de nor- | OK om te bevestigen male instelling). Æ€M om te annuleren 3 VERBR Corriger het volume water dat wordt verbruikt door regeneratie op 100% se ae eeen 71 Alleen voor apparaten met zoutniveaubewaking door smartphone-applicatie. | GK ie pevesigen à ZOUT Corriger het zoutverbruik door regeneartie op 100% se be éeen 2000 Allen voor apparaten met zoutniveaubewaking door smartphone-applicatie. | GK ie pevesigen VOL ok u ; 5 856 Informatie: volume van onthard water indé laatste regeneratie (hier: 856 liter) | €M om naar volgende stap te gaan 6 PIEKDB | if ; u € 1068 Informatie: maximumdebiet gemeten sinds laatste regeneratie (hier: 1068 iter/uur) | €M om naar volgende stap te gaan AREGE V4 om te wijzigen 7 Fe Aantal regeneraties sinds ingebruikname (kan gereset worden) OK om te bevestigen Æ€M om te annuleren VA om te wijzigen 8 CHÉOOR Activeer/annuleer de chloorfunctie OK om te bevestigen Æ€M om te annuleren ALARM VA om te wijzigen 9 on Alarm zoutgebrek geactiveerd/geannuleerd OK om te bevestigen Æ€M om te annuleren Code P0011144GR - Rev 10 - 05/03/2019

V4 om te wijzigen OK om te bevestigen ÆM om te annuleren 10 SAFE L Waarde veilig niveau = resterende capaciteit die regeneratie in werking 250 zet wanneer waarde wordt bereikt V4 om te wijzigen u REGE T2:00 | Tidstip waarop regeneratie start OK om te bevestigen ÆM om te annuleren V4 om te wijzigen " veux Waterdruk. Wordt ingesteld voor proportionele OKam te beusigen regeneratie Æ€M om te annuleren VOLLRG Frequentie van volledige regeneraties (om capaciteitsverlies op termijn | Ÿ om te wijzigen 13 5 te vermijden). Voor ontharders met functie ‘proportionele regeneratie’. | OK om te bevestigen Hier: 1 volledige regeneratie per 5 regeneraties €M om te annuleren OK om het menu te openen anders €M en daarna V4 om te wijzigen OK om te bevestigen Æ€M om te annuleren Instellen van duur per regeneratiefase. De volgende tijden kun- 14 STAPPN nen worden ingesteld (1 submenu per fase): Backwash (BACKW): aanzuiging(AANZUI); snelle spoeling (SNELLE); pekelvoorbereiding {proport. regen.) (PEKEL); bijvullen zoutbak (proport. regen.) (BUVUL) V4 om te activeren 15 FORCED | Activeer ofdesactiveer geforceerde regeneratiena een lange td zonder | Gidom te bevesigen Waterverbrui €M om te annuleren RESET V4 om te wijzigen 16 OF Reset naar fabrieksinstellingen OK om te bevestigen (twee keer) <€M om te annuleren

ROUTINE- EN GEAVANCEERD ONDERHOUD

ROUTINEONDERHOUD Dit type onderhoud kan worden uitgevoerd door iedereen die zorgvuldig rekening houdt met onderstaande richtliinen. Het wordt sterk aangeraden die op te volgen opdat de ontharder op lange termijn goed blijft functioneren. Om verbruiksartikelen te kopen, neemt u contact op met de installateur van het apparaat, de klantendienst via de website van het desbetreffende BWT-filiaal of via: In Belgié: www.bwtwater.be In Nederland: www.bwtwaternl Onderhoudisrichtlinen Frequentie en te gebruiken producten Elke week of bij alarm. Bijvullen waar en zoveel als nodig. Controleer zoutniveau in de zoutbak Voor apparaten met zoutniveaudetectie door smartphoneapplicatie: denk aan het instellen van het zoutniveau na het bijvullen zoals uitgelegd in hoofdstuk BEDIENING. Controle programmatie Controleer de tijd op de display Winter-/z2omeruurwijziging gebeurt niet Tijdswijziging automatisch.Wijzig de tijd via de procedure vermeld in het hoofdstuk PROGRAMMATIE. Vervang het filterelement (7) Er zin verschillende fltermodellen (indien u hiervoor gekozen heeft}. £ke 6 maanden of vaker bij merkbare daling van de waterdruk aan Om de filter te vervangen (of voor het de kraan uitvoeren van een tegenspoeling), raadpleeg de handleiding van de voorfilter. Algemene controle, reiniging, desinfectie + Gebruik het product Stericlean 1 (hars- Eenmaal perjaarn reiniger) en raadpleeg de bijhorende - afzonderlijke hardheïdstester handieiding voor goed gebruik. - afzonderlijk reinigingsproduct + Controleer de hardheïd van het onbehandeld water voor de onthar- der en van het onthard water na de ontharder d.m.v. een analyse kit (BWT AQA test of reactiestrookjes ) GEAVANCEERD ONDERHOUD Om een blivende goede werking te garanderen is het aanbevolen onderstaande punten jaarlijks te laten controleren door een vakman, idealiter in het kader van een onderhoudscontract. Raadpleeg de servicepagina's op de website van het desbetreffende BWT-filiaal om de verschillende formules voor het onderhoudscontract te vinden.

CHECKLIST CONTROLE & ONDERHOUD

- Controle hardheid van het onbehandeld water voor de ontharder en van het onthard water na de ontharder - Controle van de juiste instellingen van het toestel - Controle en reiniging (indien nodig) van het pekelsysteem (vervanging indien versleten of beschadigd) - Controle en reiniging (indien nodig) van de zoutbak - Controle van de interne componenten (vervanging indien versleten of beschadigd) © Ingangsfiiter o Hydro-injector o Beweegbare componenten: elektroventielen, membraan, kleppen o Tellerkabel (volumetrisch) © Chloorcel (indien van toepassing) © Proportionele regeneratieblok (indien van toepassing) - Controle goede bevestiging en betrouwbaarheid van in- en uitgangsflexibels (vervanging indien beschadigd) - Controle regeneratie fasen - Controle algemene waterdichtheid van het toestel en zijn accessoires Code P0011144GR - Rev 10 - 05/03/2019

PROBLEEMOPLOSSING Probleem Gorzaak Remedie Display meldt afwisselend Onvoldoende zout in de zoutbak Vul de bak met zout. Indien een hervulling CHECK en ZOUT OF het toestel detecteert een regeneratie- niet nodig is, fout contacteer de dienst na verkoop Tijd op de display is verkeerd Winter- en zomeruur werd niet ingesteld OF er was een stroomonderbreking en gegevensherstel werkte niet (batterij leeg) Reset de tijd (zie hoofdstuk ‘programmatie’) Indien het probleem opnieuw optreedt, contacteer de dienst na verkoop. Geen meldingen op display Het toestel is niet aan OF er is een elektrische of elektronische fout. Controleer het stopcontact waarop het toestel is aangesloten. Indien er stroom is, contacter de dienst na verkoop. Water stroomt door de drainageslang (8) Toestel is in regeneratiefase (geen probleem)OF interne componenten zijn defect. Controleer of display rege 1, rege 2 of rege 3 weergeeft. Zo niet, contacteer dienst na verkoop. Water komt uit overloop zoutbak (10) Pekelsysteem sluit niet goed af of lekt Controleer de verbinding tussen de pekels- lang (9) en -regelaar (5). Als probleem aanhoudt, contacteer dienst na verkoop. Behandeld water ljkt niet langer onthard (kalk treedt op …) Meerdere oorzaken mogelijk. Doorloop oplossingen in derde kolom. Meet eerst resthardheïd, volg daarna na elke volgende stap tot het resultat OK is. Controleer of de kraan van de by-passklep open staat, zodat water naar de ontharder kan. Zoniet, open de by-passkraan (tegenwijzerzin) Controleer of er nog zout is in de bak. Zoniet, vul bi Controleer of het juiste type zout geselec- teerd is in de programmatie. Controleer of de filter [indien besteld) niet verstopt is. Zo ja, vervang of reinig deze Voer opnieuw de regeling van de res- thardheid uit (zie hoofdstuk INGEBRUIKNAME) Indien het probleem aanhoudt, contacteer de dienst na verkoop. OMGEVINGSKENMERKEN TECHNISCHE KENMERKEN Kenmerken Eenheid AQA perla Vocd | v 230 +10% / 15% joedingsspannin, ESSPannnE Hz 50/60 Hz Maximumdruk bar 7 Aangeraden minimale druk bar 2 Minimale watertemperatuur Fc 1 Maximale watertemperatuur Fc 35 Minimale omgevingstemperatuur Fc vorstvrij Maximale omgevingstemperatuur Fc 40 WERKINGSKENMERKEN AQA perla 5 10 20 Harsvolume liter 5 10 16 18 20 2 28 Zoutverbruik per regeneratie kg 0,50 125 2,00 225 2,50 275 3,50 Capaciteit voor 15”f-ontharding (of liter 1650 2300 4800 5200 5300 5900 7500 8,43 °dH) Capaciteit voor 20”f-ontharding (of liter 1250 1800 3600 3900 4000 4400 5600 11,24 *dH) Capaciteit voor 25”f-ontharding (of liter 1000 1400 2900 3100 3200 3500 4500 14,04 °dH) Capaciteit voor 30”f-ontharding (of liter 800 1200 2400 2600 2700 2900 3700 16,85 *dH) Capaciteit voor 35'-ontharding (of liter 700 1000 2100 2200 2300 2500 3200 19,66 *dH) Capaciteit voor 40f-ontharding (of liter 600 900 1800 1900 2000 2200 2800 22,47°dH) Semiddeld waterverbruik per liter 50 60 70 70 100 100 120 regeneratie Stroomverbruik in werking VA 6 Stroomverbruik in regeneratie va 25 {1)- Bovenstaande gegevens zijn van toepassing bij een waterdruk van 3 bar en fabrieksinstellingen

2) - De capaciteit vermeld in de tabel komt overeen met het volume volledig onthard water (0*f).
