MODE D'EMPLOI CIRRUS PLUS BWT, A6X BWT
Nous vous remercions de votre confiance en BWT avec l'acquisition de cet adoucisseur.
IMPORTANT: avant tout raccordement, mise en eau et utilisation, dire attentivement cette notice. Le non-respect de ses prescriptions entraine la déchéance de la garantie.
PRESCRIPIONS D'EMPLOI
USAGE
Cet apparéil n'est pas destiné à potabiliser l'eau. C'est pourquoit, s'il distribue de l'eau destinée à la consommation humaine, il doit être alimenté d'une eau brute respectant déjà les limites et références de qualité de la réglementation en vigueur.
DéBALLAGE
Vérifier que l'appareil ou son emballage n'ont pas été endommagés pendant le transport. Ne pas l'utiliser en cas de dommage apparent et contacter le vendeur.
EMPLACEMENT
L'appareil doit être installé à un emplacement
- plan, propre et sec, correctement ventilé et inaccessible à des personnes non autorisées
- protégé des intempérières, des sources de chaleur et des vapeurs de produits chimiques
INTERVENTIONS
Le propriétaire de l'appareil doit s'assurer que toute opération d'installation, d'entretien ou de maintenance est menée par une personne dûment habitée, disposant des connaissances requises et des outils et équipements adaptés, et ayant pris connaissance et compris cette notice.
Ces interventions doivent être complies conformément aux régles de l'art et normes applicables au local où est installé l'appareil, en particulier en matière de plomberie, d'électricité, et de manipulation des produits chimiques, voir ci-après.
PLOMBERIE
Si les canalisations d'arrivée d'eau brute et de départ d'eau adoucie complément des dispos-sitifs pouvant engendrer des coups de belier (notamment : des electrovannes) des anti-bé-liers efficaces doivent être installés.
ELECTRICITE
Éviter toute rallonge ou multiprise pour raccorder électricquement l'appareil.
Vérifier la conformité du circuit électrique aux normes en vigueur, en particulier en matière de raccordement à la terre et de protection électrique.
Ne pas tenter de raccarder l'appareil si son cable d'alimentation electrique est endommaged. S'adresser au vendeur pour obtenir un ensemble complet transformateur + cable.
Avant raccordement de l'appareil, couper l'alimentation de la prise de courant qui lui est destinée, à l'aide du disjoncteur ou en retardant le fusible de la ligne concernée.
Si l'appareil est installé à proximé d'une installation à forté émission de parasites électromagnétiques (exemple : transformateur), il est nécessaire de compléter sa protection face aux parasites usuels par un antiparasitage adapté et un raccordement par cable blinde.
Ne pas ouvrir le boitier électrique de l'appareil sans habilitation. Danger d'électrocution.
MANIPULATION DE PRODUITS CHIMIQUES
L'entretien de l'appareil peut faire appel à des produits chimiques. Leur'utilisateur doit en connaître les évventuels dangers et utiliser les protections individuelles ou collectives pour les annuler.
Les surfaces de cet appeareil ne doivent pas etre nettoyees avec de l'alcool ou un produit a base d'alcool, ni avec un produit contenant des solvants du plastique.
INTEGRITE DU PRODUIT
Cet apparéil ne peut pas être modifié sans l'autorisation écrite préalable du fabricant.
Références NORMATIVES
Cet apparéil est conforme à :
- La directive 2014/30/UE relative à la compatibilité electromagnétique.
- La directive 2014/35/UE relative au matériel destiné à être employé dans certaines conditions de tension.
- La directive 2006/42/UE du 17/05/2006 relative aux machines et modifiant la directive 98/37/CE.
- La directive 2011/65/UE du 8 juin 2011 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques modifiant la directive 2002/95/CE
-
La directive RED 2014/53/UE applicable au 13/06/2016 concernant les équipements radio.
-
Ce produit est soumis à la directive 2014/68/UE du 15/05/2014 relative aux équipements sous pression. Il remplit les exigences de l'article 4 point 3 (conception et fabrication dans les règles de l'art en usage) mais n'entre pas dans les catégories de I à IV et, à ce titre, n'est pas concerné par le marquage CE relatif aux équipements sous pression.
- Protection contre la pollution de l'eau potable dans les reseaux interieurs et exigences générales des dispositifs de protection contre la pollution par retour (rupture de charge conformément à la législation en vigueur).
- Norme EN 973 NaCl pour la régénération des résines échéangeuses d'ions (eau destinée à la consommation humaine).
- Le niveau de pression acoustique d'émission est inférieur à 70 dB.
- Ce symbole atteste que le produit souscrit à la directive européen relative aux Déchets des Equipements Electriques et Electroniques (DEEE):
les éléments electriques et Electroniques doivent être jetés séparément dans des containerers prévus à cet effet et leur élimination conforme aux instructions aidera à réduire les conséquences négatives et risques évientuels pour l'environnement et la santé humaine.
GARANTIE
La garantie est assujettie aux dispositions legales du pays de commercialisation (en France : Code de la Consommation), complétées d'eventuels suppléments offerts par la marque de l'appareil.
Veuillez consultier le site Internet de la marque de votre adoucisseur, dans les pages « Service »
La garantie est exclue dans les cas suivants :- installation sur de I'eau non potable
- non-respect des prescriptions de ce chapitre
- non-respect des consignes d'installation (chapitre PROCEDURE D'INSTALLATION)
- non-respect des consignes données dans les chapitres ENTRETIEN et MAINTENANCE
- non-respect des caractéristiques d'environnement données dans le chapitre CARACTERISTIQUES TECHNIQUES.

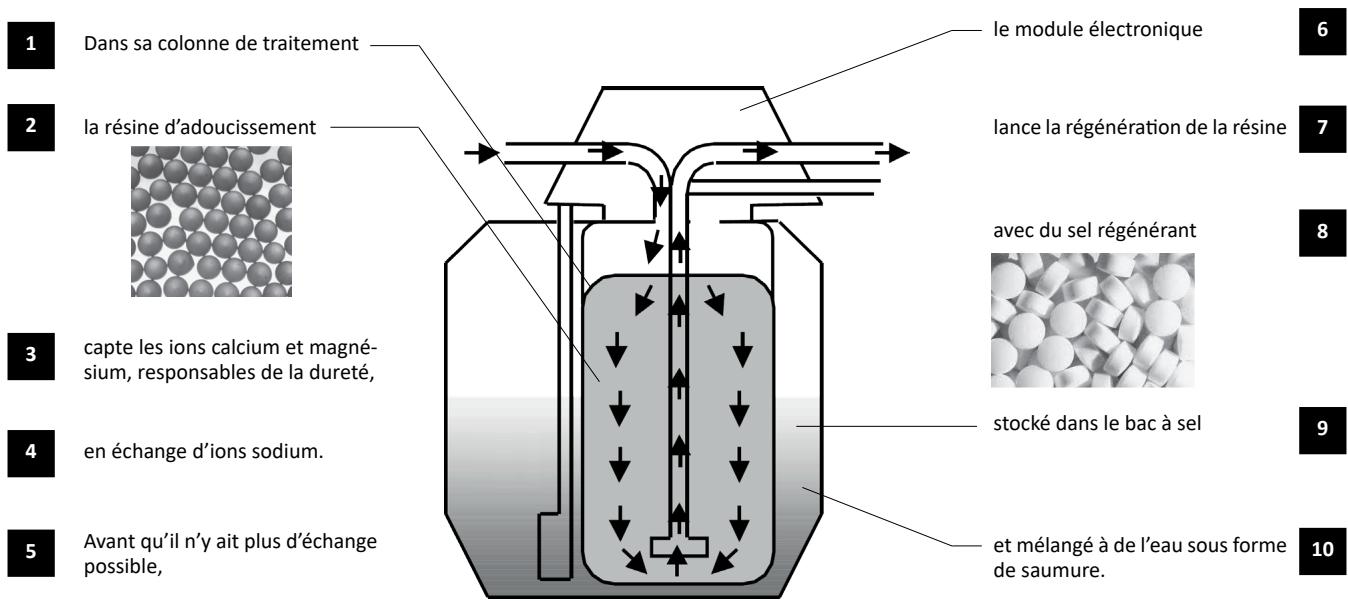

PRINCIPLE DE FONCTIONNEMENT D'UN ADOUCISSEUR
Le fonctionnement d'un adoucisseur suit le schéma suivant :

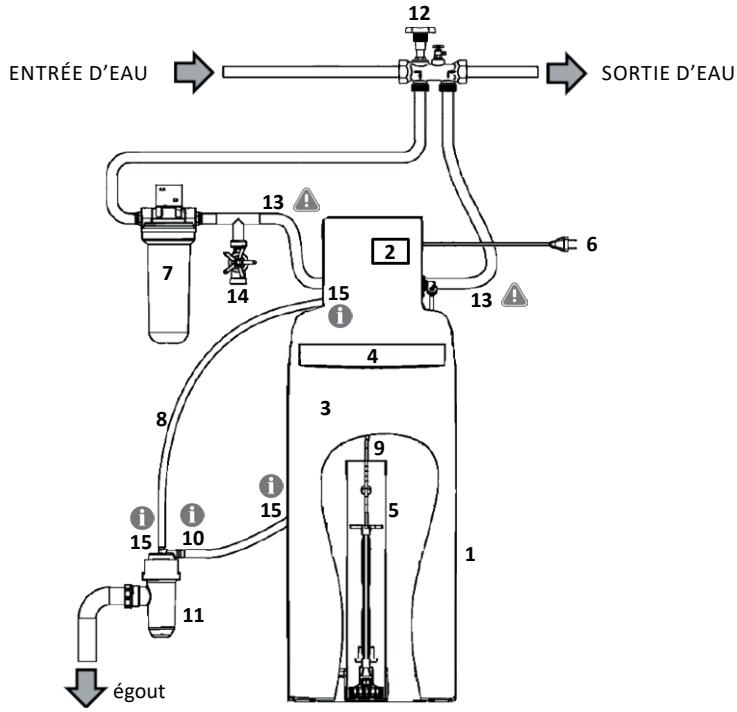

INSTALLATION - VUE D'ENSEMBLE
L'installation de l'adoucisseur met en œuvre les éléments listés et représentés ci-dessous. Se reporter au feuillet Contenu du colis qui précise lesquels sont fournis avec votre apparéil. 12
- Adoucisseur
- Coffret de commande
- Bac à sel
- Trappe à sel
- Regulateur à saumure
- Alimentation électrique
- Préfiltre
- Tuyau d'évacuation (+15)
- Tube d'aspiration de saumure
- Trop-plein de bac a sel (+15)
- Siphon
- By-pass
- Flexibles E/S obligatoires
- Piquage jardin
- Colliers de serrage 1
Il incombe à l'instantiateur de s'assurer que l'in-stallation n'engendre pas de coupes de béliers pouvant nuir au bon fonctionnement de l'appareil. Nos adoucisseurs sont équipés d'un chapet anti-retour placé à l'entrée d'eau sur la bride de raccordement de la tête. Le chapet anti-retour peut sortir de la bride dans certaines conditions extrèmes de fonctionnement et de montage. Pour éviter ce phénomène, il est impératif de raccarder l'adoucisseur avec des flexibles (suivant croquis ci-contre).

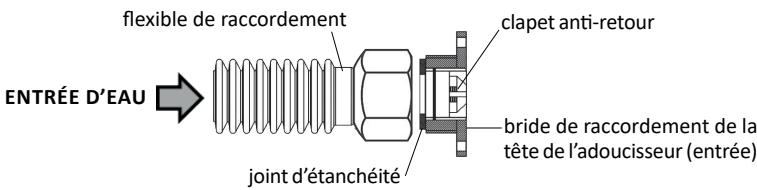

ATTENTION: Ne pas insérer entre la bride de raccordement de l'adouceur et le flexible une réduction de diamètre ou une piece d'adaptation. Le flexible doit avoir le même diamètre que la bride et doit composer un collet perceptant de bloquer le clapet anti-retour dans son logement.
PROCEDURE D'INSTALLATION
Les numéroes en gras ci-après sont ceux des repères du chapitre INSTALLATION - VUE D'ENSEMBLE.

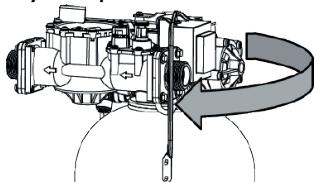

Préserrer la tête hydraulique
Le serrage préalable de la tête hydraulique sur la bouteille est primordial car un desserage durant le transport est toujours possible.
Vérifier l'alimentation électrique
Vérifier la présence d'une prise de courant 230V à moins de 1,20 mètre
Installer le préfiltre (7)
Positionner et monter le préfiltre en amont de l'adoucisseur.
Respecter le sens de circulation de l'eau indiqué sur la tête du filtrte.
Fixer la tête de filtrte au mur à l'aide de l'équerre fournie, sans trop serrer les vis sur la tête.
Vérifier la pression du réseau
La pression doit être comprise entre 1,5 et 7 bars. Au-delà de 5 bars, installer un réducteur de pression.
Insérer un piquage d'eau non adoucie (14)
Installer le by-pass (12)
Si vous souhaitez conserver de l'eau brute (arrosage jardin etc.)
NB: le by-pass représenté ici est un by-pass mural en laiton et un seul bloc.
Installer le by-pass sur la canalisation en veillant au sens de passage de l'eau. Tourner le robinet en position by-passage de l'adoucisseur.
Positionner l'adoucisseur (1)
Pré-positionner l'appareil sur son emplacement définitif (voir ses dimensions sur le feuillet Contenu du colis)
Le sol doit être propre et horizontal.
Les accès au coffret de commande (2) et à la trappe à sel (4) doivent rester dégagés.

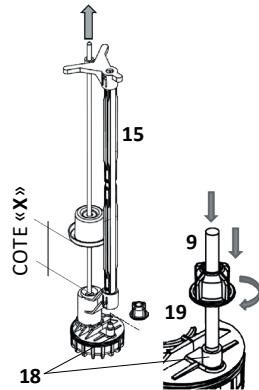

Régler et raccorder le régulateur à saumure (5)
Ouvrir la trappe à sel (4),sterol le couvercle (17) puis le régulateur (5) de son puits (16).Régler la hauteur X du flotteur bleu, tige tirée, à la valeur indiquée sur le feuillet Contenu du colis.
Vérifier que le tube d'aspiration de saumure (9) est sectionné bien droit en ses extrémités, l'enfiler dans le fourreau (15) puis le serrer sur l'embout situé sur le pied du régulateur (18), grâce à l'écrou à oreilles (19). Replacer le régulateur (5) au fond de son puits (16), passer le tube d'aspiration (9) dans le trou du couvercle (17) puis replacer celui-ci sur le puits (16). Passer le tube d'aspiration (9) dans le trou du bac à sel destiné à cet effet en veillant à ce qu'il ne soit plié nulle part.

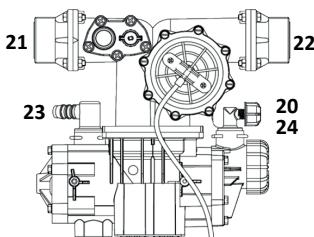

Raccorder la tete hydraulique
Monter le tube d'aspiration (9) sur le raccord rapide (20).
Monter les flexibles d'entrée et sortie (13) respectivement sur les raccords sur brides (21) et (22) de la tête hydraulique.
Monter le tuyau d'évacuation (8) sur le raccord cannelé (23) et le serrer avec un collier de type Serflex.
Pour les modèles équipés, raccorder le connecteur de la cellule de chloration (24).
Raccorder les evacuations à l'égout
1 Raccorder le tuyau d'évacuation (8) à l'embout du siphon (11) et le serrer avec les colliers de type Serflex à chaque extrémité. Le siphon assure la protection réglementaire du circuit d'eau domestique des retours d'égout.
1 Raccorder le tuyau couple de trop-plein du bac à sel (10) à l'embout du siphon (11), en assurant une pente du bac vers le siphon d'au moins 2% (2 cm par mètre), puis le serrer avec les colliers de type Seriflex à chaque extremité.
L'écoulement du trop-plein de bac à sel doit impératifement être gravitaire. Il doit avoir un trajet le plus simple et le plus court possible. Sinon, installer un système de releavage compatible avec des eaux saumurées. Raccorder le siphon (11) à l'égout par un tube PVC rigide de diamètre 40 mm, fixé sur l'embout autobloquant (25).
Terminer le raccordement et purger l'air
Avant de mettre l'installation en eau, purger et rincer correctement les canalisations en amont du by-pass.
Raccorder les flexibles d'entrée et sortie (13) à la canalisation en respectant le sens de circulation de l'eau.
Ouvrir progressivement le robinet du by-pass (ou la vanne d'isolement de l'appareil en amont).
Purger l'air present dans le filtré par sa vis de purgege en partie supérieure (dévissage, puis revissage une fois l'air purgé).
Brancher electriquement l'appareil.
PROGRAMMATION
A la mise sous tension, l'appareil affiche SERV après quelques secondes, première étape de la programmation, et dispose de 5 touches :
| Touche | Nom | Fonction |
| ←M | Gauche / Menu | • Activation du menu par un appui long (5 secondes)
• Abandon d'un paramétrage en cours sans enregistrement |
| ↓ | Bas | • Déplacement vers le bas sur une liste de besoin
• Diminution / changement d'un paramètre |
| ↑ | Haut | • Déplacement vers le haut sur une liste de besoin
• Augmentation / changement d'un paramètre |
| → | Droite | • Passage des digits à gauche des deux points aux digits à droit des deux points lors de paramétrage (exemple : heures vers minutes) |
| OK | Entrée | • Entrée dans un menu
• Validation d'un paramétrage
• Un appui long (5 secondes) lance une régénération manuelle. Durant ce process, un appui court force le passage à la phase suivante. |
Les étapes suivantes sont nécessaires et suffisantes pour programmer l'appareil.
Vouve dez simplement connaître la duret de l'eau dure (concentration en calcaire), mesurée au préalable ou connue de par les informations du réseau public de distribution d'eau.
Appuyer 3 secondes sur la touche M jusqu'à affichage du message LANG.
| Étapes n° | Affichage à l'écran | But | Comment faire |
| 1 | LANG
-/- | Modifier la langue si nécessaire | Français par défaut
OK pour modifier
←M pour abandonner |
| FR
-/- | Choisir la langue | ↓↑ pour désir
OK pour valider
←M pour abandonner |
| 2 | HEURE
00:00 | Régler les heures | ↓↑ pour modifier
→ pour passer au minutes
OK pour valider
←M pour abandonner |
| MIN
15:00 | Régler les minutes | ↓↑ pour modifier
→ pour passer au heures
OK pour valider
←M pour abandonner |
| 3 | TYPE/SEL
tAbl | Préciser le type de Sel pour certains appar兼ls | ↓↑ pour désir
OK pour valider
←M pour abandonner |
| 4 | VOLUME
16 L | Préciser le volume de résine de l'appareil, exprimé en litres | ↓↑ pour désir
OK pour valider
←M pour abandonner |
| 5 | DURETE
°F | Choisir l'unité de durété
(conserver °F pour la France) | ↓↑ pour désir
OK pour valider
←M pour abandonner |
| ENTREE
30°F | Saisir la durété d'entrée | ↓↑ pour désir
OK pour valider
←M pour abandonner |
| SORTIE
5°F | Saisir la durété de sortie | ↓↑ pour désir
OK pour valider
←M pour abandonner |
MISE EN SERVICE
RINÇAGE
L'appareil affiche ce message : REGE ?
Appuyer sur la touche OK (une ou 3 fois suivant le modele). REGE 1 s'affiche et une regénération complete demarre.
Rouvrir progressivement le robinet du by-pass => de l'eau coule de la vanne vers l'égout par le flexible d'évacuation. Laisser couler pour rincer complètement l'appareil
Arrêté le rincage en appuyant sur la touche OK pendant 5 secondes.
SERV s'affiche alors à l'écran.
RéGLAGE DE LA DURETE RÉSIDUEILLE
La durete, aussi appelée TH (Titre Hydroté-trique), se mesure en °f (degrés français)
1^ = 10 milligrammes de « calcaire » présents dans un litre d'eau
La mesure de la durée s'effectue avec un kit d'analyse par bandelettes ou reactif liquide colorés. Voir plus loin le chapitre ENTRETIEN.
Il est possible de mitiger l'eau adoucie par l'appareil avec l'eau dure, par un mitigeur situé
à l'arrière de la vanne, afin d'obtenir une durée résiduelle de quelques degrés (généralement de 12^ à 15^ ).
Commencer par tourner la molette (26) dans le sens antihoraire jusqu'au maximum, et visser la molette (27) jusqu'à sa position la plus BASSE. L'eau en sortie d'appareil est alors 100% adoucie (TH = 0^)
Tourner ensuite la molette (26) d'un demi-tour en sens hora. L'eau en sortie est alors légèrement mitigée à l'eau dure.
Ouvrir faisement un point d'eau en aval de l'adoucissement (ou utiliser la prise échantillon du by-pass) et y mesureur la durée de l'eau.
Utiliser la molette (26) pour ajuster la dureté aux petits débits de consommation :
- sens horaire pour l'augmenter
- sens antithoraire pour la réduire
Pour l'ajustement aux grands débits : ouvrir en grand le point d'eau en aval de l'adoucisseur et mesurer à nouveau la durée.
Utiliser cette fois la molette (27) pour ajuster la durée:
- dévisser pour l'augmenter
- visser pour la réduire
NOTA : Il est de la responsabilité de l'utilisateur de définir la durée dérivuelle compatible avec les dispositifs et apparèels installés en aval.
FONCTIONNEMENT
CHARGEMENT EN SEL
L'appareil a recours à du sel régénérant spécial adoucisseur. Le fond du bac doit toujours être couvert de sel non dissous sur toute sa surface. Se reporter au feuillet Contenu du colis pour connaître la capacité de stockage en sel du bac de votre adoucisseur, et au chapitre CARACTERISTIQUES TECHNIQUES pour connaître sa consommation de sel par régénération.
Pour les adoucisseurs avec suivi du niveau de sel par application smartphone :
Après chaque rechargement de Sel, déclarer le niveau atteint pour que l'application smartphone en assure le suivi.
- Observer le niveau de Sel atteint après rechargement, sur la graduation à l'intérieur du bac à sel
- Appuver sur la touche pendant 5 secondes
: le message NIVEAU apparait à l'écran
- Sélectionner le niveau atteint avec les touches
et
- Valider avec la touche OK
AFFICHAGES AUTOMATIQUES
L'écran affiche :
Une ligne d'information supérieure
Une ligne d'information inférieure
3 Un bargraph en évientail de 10 segments qui visualisé l'autonomie restante de l'appareil avant la prochaine régénération, par tranches de 10% . Ci-dessous, autonomie restante de 70%
En fonction des phases de fonctionnement de l'appareil, les affichages sont les suivants :
| SERV
12:30 | Alterné avec | 968
12:30 | L'appareil est en service : il délivre de l'eau adoucie.
Son autonomie de traitement avant régénération est ici de 968 litres. |
| REMPL
375 | | Un appoint d'eau est en cours dans le bac à sel de l'appareil,
(voir chapitre PROGRAMMATION AVANCÉE), il s'achèvera ici dans 375 secondes. |
| SAUM
180 | | La saumure pour la prochaine régénération est en cours de préparation dans le bac à sel ; cette phase s'arrête ici dans 180 minutes. |
| REGE 1
00:45 | | L'appareil est dans sa première phase de régénération active, qui s'achèvera ici dans 0 minutes et 45 secondes. |
| REGE 2
18:35 | | L'appareil est dans sa deuxieme phase de régénération active, qui s'achèvera ici dans 18 minutes et 35 secondes. |
| REGE 3
02:15 | | L'appareil est dans sa troisieme phase de régénération, qui s'achèvera ici dans 2 minutes et 15 secondes. |
| VERIF | Alterné avec | SEL | L'appareil a détecté un manque de sel et invite à vérifier le niveau dans le bac à sel. |
| STD-BY
12:30 | Alterné avec | 968
12:30 | La fonction régénération est activée (voir mode Stand-By page suivante). L'adoucisseur fournit de l'eau douce tant que son autonomie le permet (ici : 968 litres d'autonomie). |
RÉGÉNÉRATION MANUELLE
A tout moment, il est possible de déclencher une régénération de l'appareil par l'appui long (5 secondes) sur la touche OK.
S'il s'agit d'un test, il est possible de passer manuellement d'une etape à l'autre en appuyant brievement sur la touche OK.
ACQUITTEMENT ALARME MANQUE DE SEL
S'il n'y a plus de sel dans le bac, l'appareil affiche alternatively VERIF et SEL.
Une fois le rechargement en Sel effectue, il est possible d'attendre la prochaine régénération pour que l'alarme disparaisse, mais il est recommandé d'accutter immédiatement l'alarme par cette procédure :
- Faire un appui long (5 secondes) sur la touche M
Appuyer brievement sur la touche M pour pas
ser d'un menu à l'autre jusqu'à ce qu'apparaisse à l'écran :
VERIF/SEL(alterné) On
Appuyer une fois sur ↓ ou ↑ pour faire afficher OFF sur la ligne inférieure
Appuyer sur OK pour valider
- Appuyer sur M pendant 5 secondes pour quitter le menu : l'alarme doit avoir disparu
COUPURE DE COURANT
En cas de coupure de courant pendant une régénération, cette-ci reprend au début de la phase en cours. En cas de coupure pendant le service, l'adoucisseur redémarre en service.
MODE STAND-BY
Il est possible d'interdire à l'adoucisseur de réalie
ser une régénération automatique ou manuelle. Ceci est utile, par exemple, en attendant l'intervention d'un technicien après avoir constaté un dysfonctionnement.
Pour cela :
- Faire un appui long (5 secondes) sur la touche M
Appuyer brievement sur M pour passer d'un menu à l'autre jusqu'à ce qu'apparaisse à l'écran :
STD-BY
Appuyer une fois sur ou pour faire afficher On sur la ligne inférieure
Appuyer sur OK pour valider L'écran affiche alors STD-BY en alternance avec l'autonomie de l'adoucisseur.
Pour sortir de ce statut, il suffit de selectionner OFF sur ce même menu STD-BY.
PROGRAMMATION AVANCE
On y accede par le code 23 et la navigation est la meme qu'en programmation elementaire. L'intervention sur la programmation avancée est réservé à un professionnel formé. Toute erreur peut perturber le bon fonctionnement de l'appareil et engag son auteur.
| Étapes n° | Affichage à l'écran | But | Comment faire |
| 0 | CODE ?00 | Saisir le code pour entrer dans la programmation avancée | ↓↑ pour modifierOK pour valider←M pour abandonner |
| 1 | PROPOROn | Déactiver ou activer la régénération proportionnelle | ↓pour changerOK pour valider←M pour abandonner |
| 2 | CAPA80 | Modifier la capacité de traitement de l'appareil (en °f.m3) qui a été calculée automatiquement dès lechioix du volume de résine (étape 3 de la programmation élémentaire) | ↓↑ pour modifierOK pour valider←M pour abandonner |
| 3 | CONSO71 | Corriger le volume d'eau consommé par régénération à 100%Uniquement pour les-appareils avec le suivi du niveau de sel par application smartphone. | ↓↑ pour modifierOK pour valider←M pour abandonner |
| 4 | SEL2000 | Corriger la consommation de sel par régénération à 100%Uniquement pour les-appareils avec le suivi du niveau de sel par application smartphone. | ↓↑ pour modifierOK pour valider←M pour abandonner |
| 5 | VOL OK8 56 | Information : volume d'eau traité depuis la dernière régénération. Ici : 856 litres. | ←M pour passer au pas suivant |
| 6 | PIC10 68 | Information : débit de pointe enregistré depuis la dernière régénération. Ici : 1068 litres en une heures | ←M pour passer au pas suivant |
| 7 | N REGE48 | Nombre de régénérations depuis la mise en service. Peut être remis à zéro | ↓↑ pour modifierOK pour valider←M pour abandonner |
| 8 | CHLOREOff | Fonction de chloration activée ou désactivée en usine, modifiable (On ou Off) | ↓↑ pour modifierOK pour valider←M pour abandonner |
| 9 | ALARME
Off | Fonction d'alarme pour manque Sel activée ou non (On ou Off) | ↓↑ pour modifier
OK pour valider
←M pour abandonner |
| 10 | RESERVE
2 50 | Valeur de la réserve = capacité restante en début de laquelle la régénération doit être déclenchée | ↓↑ pour modifier
OK pour valider
←M pour abandonner |
| 11 | H REGE
2:00 | Heure de déclenchement de la régénération | ↓↑ pour modifier
OK pour valider
←M pour abandonner |
| 12 | PRESS
4 | Pression du réseau d'eau. A ajuster pour la régénération proportionnelle | ↓↑ pour modifier
OK pour valider
←M pour abandonner |
| 13 | REGE100
5 | Fréquence des régénérations à 100% (pour éviter toute perte de capacité avec le temps), pour les apparèils ayant la fonction régénération propor-tionnelle. Ici : une élevé 100% toutes les 5 régés. | ↓↑ pour modifier
OK pour valider
←M pour abandonner |
| 14 | T REGE | Ajustement des temps de chaque phase de régénération. Les temps suivants sont modifiables (un sous-menu pour chaque): Soulèvement (SOULEV); aspiration (ASPI); rinçage (RINCE); préparation de la saumure (régé proportionnelle) (SAUM); replissage du bac (régé proportionnelle) (REMPL). | OK pour entrer dans le menu, sinon ←M puis
↓↑ pour modifier
OK pour valider
←M pour abandonner |
| 15 | REGE F
NON | Active ou non la régénération forcee automatique après une longue période sans consommation d'eau | ↓↑ pour activer
OK pour valider
←M pour abandonner |
| 16 | RESET
OFF | Restaure les paramètres usine. | ↓↑ pour passer ON
OK pour valider
←M pour abandonner |
ENTRETIEN ET MAINTENANCE
ENTRETIEN
Cet entretien est à la portée d'un intervenant sans autre formation que la lecture attentive des consignes ci-après, qu'il est fortement recommandé de suivre pour que l'adoucisseur maintaine durablement ses performances.
Pour se procurar les consommables, contacter l'installateur de l'appareil, à défaut le service après-vente via le site internet de la marque de votre adoucisseur, ou à défaut commander sur : www.selfaquashop.fr
| Consignes d'entretien | Fréquence et consommables |
| Vérifier le niveau de sel dans le bac | ChaqueSEAime ou si alarmé et faire l'appoint si nécessaire.Pour les appareils avec le suivi du niveau de sel par application smart- phone : penser à déclarer le niveau de sel après rechargement comme expliqué dans le chapitre FONCTIONNEMENT |
| Vérifier la programmation | Vérifier l'hourindiquée sur l'afficheur |
| Changement d'hourre | Le changement d'hourn'est pas automatique.Modifier l'affichage de l'hournésuivant les indications données au chapitre PROGRAMMATION. |
| Changer l'élement filtrant du préfiltre (7)Il existe différents modèles de préfiltre. Pour changer l'élement filtrant, il fautCouper l'eau en amont et en avalFaire chuter la pression (par la vis de purge en partie supérieure)Dévisser le bol transparent et en extraire l'élement filtrantLe remplacer par un neufRevisser le bol sans forcer exagérément sur le serrage | Tous les 6 mois ou plus fréquemment si une chute de pression est constatée aux robinets |
| Vérification, nettoyage, protectionRecourir au pack AQA clean ou équivalent qui fournit les produits adéquats et précise leur bon usage grâce à sa notice.Controler la durée de l'eau dure en amont et de l'eau adoucie en aval de l'appareil avec le kit d'analyse. | Une fois par an :- Pack AQA clean comptant :- test de durétéagent nettoyant -protecteur de résine- Test de durété seul- Agent nettoyant seul |
MAINTENANCE
Pour une performance durable de l'appareil, il est recommendé de faire vérifier annuellement par un professionnel les points ci-dessous. Consulter les pages Service sur le site internet de la marque de cet adoucisseur, pour y trouver les différentes formules de contrat d'entretien ainsi que les vérifications et interventions inclues dans chacune.
CHECK LIST DE CONTROL & ENTRETIEN
- Vérifier la durée de l'eau en amont et en aval de l'appareil
- Vérifier le bon paramétrage de l'appareil
- Inspector et nettoyer (si nécessaire) la ligne de saumurage (replacement si usure ou dégradation)
- Inspector et nettoyer (si nécessaire) le bac à sel
- Inspector les organes internes (remplacement si usure ou dégradation)
o Filtrd'entree
o Hydro-injecteur
Organes mobiles : electrovannes, membrane, clapets
o Câble du compteur volumétrique
o Cellule de chloration (sur modèles concernés)
o Bloc de régénération proportionnelle (sur modèles concernés)
- Vérifier laonne fixation et l'integrité des flexibles entrée / sortie (replacement si dégradation)
- Vérifier les phases de régénération
- Vérifier l'étanchéité générale de l'appareil et de ses accessoires
INCIDENTS, CAUSES, REMÉDES
CHARACTERISTIQUES TECHNIQUES
| Incidents | Causes | Remèdes |
| L'appareil affiche en alternance VERIF et SEL | Il n'y a plusASFZEE de sel dans le bac OU l'appareil a déetecté un problème de régénération. | Recharger le bac en sel.S'il n'est pas à recharger, contacter le service après-vente. |
| L'heure affichée est erronée. | Le changement d'heure étÉ / hiver a eu lieu OU une coupure de courant a eu lieu et la sauvegarde des données n'a pas fonctionné (pile HS). | Remettre l'appareil à l'houre (voir chapitre PROGRAMMATION).Si le problème se produit, contacter le service après-vente. |
| Aucun affichage n'appa-rait à l'écran. | L'appareil n'est plus sous tension OU rencontres une panne électronique / électrique. | Vérifier que la prise à laquelle est branché l'appareil est opé-rationnelle.Si oui, contacter le service après-vente. |
| On observe un écoul-ment d'eau par le tuyau d'évacuation (8) | L'appareil est en régénération (donc pas de problème) OU les organes mobiles internes sont déficient. | Vérifier que l'appareil affiche REGE 1, REGE 2 ou REGE 3.Sinon contacter le service après-vente. |
| On observe un écoul-ment d'eau par le trop-plain du bac à sel (10) | La ligne de saumurage se ferme mal ou fuit | Vérifier le raccordement du flexible (9) sur le régulateur (5).Si le problème persisté, contacter le service après-vente. |
| Il semble que l'eau délivrée par l'appareil ne soit plus adougie (réapparition du cal-caire, etc.) | Nombres causes possibles, voir enchâinement des vérifications ci-contre. | Mesurer la duréezésiduelle une première fois puis après chacune des étapes ci-dessous tant qu'elle n'est pas au niveau attendu.- Vérifier que le by-pass est bien ouvert vers l'adoucisseur, sinon le repositionner.- Vérifier qu'il y a du sel dans le bac, sinon le recharger.- Vérifier que le type de sel est correct dans la programmation.- Vérifier que l'élement filtrant du pré-filtre n'est pas colmaté, sinon le replacer.Réfaire le réglage de la duréezésiduelle (voir chapitre MISE EN SERVICE). Si le problème persisté, contacter le service après-vente. |
CHARACTERISTIQUES D'ENVIRONNEMENT
| Caracteristique | Unités | Tous apparils |
| Tension d'alimentation | V | 230 +10% / -15% |
| Hz | 50/60 Hz |
| Pression maximale | bar | 7 |
| Pression minimale préconisée | bar | 2 |
| Température minimale de l'eau | °C | 1 |
| Température maximale de l'eau | °C | 35 |
| Température minimale de l'air ambient | °C | Hors gel |
| Température maximale de l'air ambient | °C | 40 |
CHARACTERISTIQUES DE FONCTIONNEMENT
| Volume de résine | litres | 5 | 10 | 16 | 18 | 20 | 22 | 28 |
| Consommation de sel par régénération | kg | 0,50 | 1,25 | 2,00 | 2,25 | 2,50 | 2,75 | 3,50 |
| Capacité de traitement pour une durété d'entrée de 15°f | litres | 1650 | 2300 | 4800 | 5200 | 5300 | 5900 | 7500 |
| Capacité de traitement pour une durété d'entrée de 20°f | litres | 1250 | 1800 | 3600 | 3900 | 4000 | 4400 | 5600 |
| Capacité de traitement pour une durété d'entrée de 25°f | litres | 1000 | 1400 | 2900 | 3100 | 3200 | 3500 | 4500 |
| Capacité de traitement pour une durété d'entrée de 30°f | litres | 800 | 1200 | 2400 | 2600 | 2700 | 2900 | 3700 |
| Capacité de traitement pour une durété d'entrée de 35°f | litres | 700 | 1000 | 2100 | 2200 | 2300 | 2500 | 3200 |
| Capacité de traitement pour une durété d'entrée de 40°f | litres | 600 | 900 | 1800 | 1900 | 2000 | 2200 | 2800 |
| Consommation moyenne d'eau par régénération | litres | 50 | 60 | 70 | 70 | 100 | 100 | 120 |
| Consommation électrique en service | 6 VA |
| Consommation électrique en régénération | 25 VA |
(1) - Les valeurs ci-dessus sont données pour une pression du réseau de 3 bar et avec les réglages usine.
(2) - La capacité de traitement mentionnée dans le tableau correspond au volume d'eau traité à 100% .
REQUIREMENTS FOR USE 11
USE 11
UNPACKING 11
LOCATION 11
INTERVENTIONS 11
PLUMBING. 11
ELECTRICAL CONNECTION 11
CHEMICALPRODUCTSHANDLING 11
INTEGRITY OF THE DEVICE 11
APPLICABLE STANDARDS 11
WARRANTY 11
SOFTENER WORKING PRINCIPLE 11
INSTALLATION - OVERVIEW 12
INSTALLATION PROCEDURE 12
SETTING 13
COMMISSIONING 14
RINSING 14
RESIDUAL HARDNESS SETTING 14
OPERATION 14
SALT REFILL 14
AUTOMATIC DISPLAYED MESSAGES 15
MANUAL REGeneration 15
SALT ALARM ACKNOWLEDGEMENT 15
POWER CUT. 15
STAND-BY MODE. 15
ADVANCED SETTING 15
ROUTINE & ADVANCED MAINTENANCE 16
