HASZNÁLATI ÚTMUTATÓ CIRRUS PLUS BWT, A6X BWT

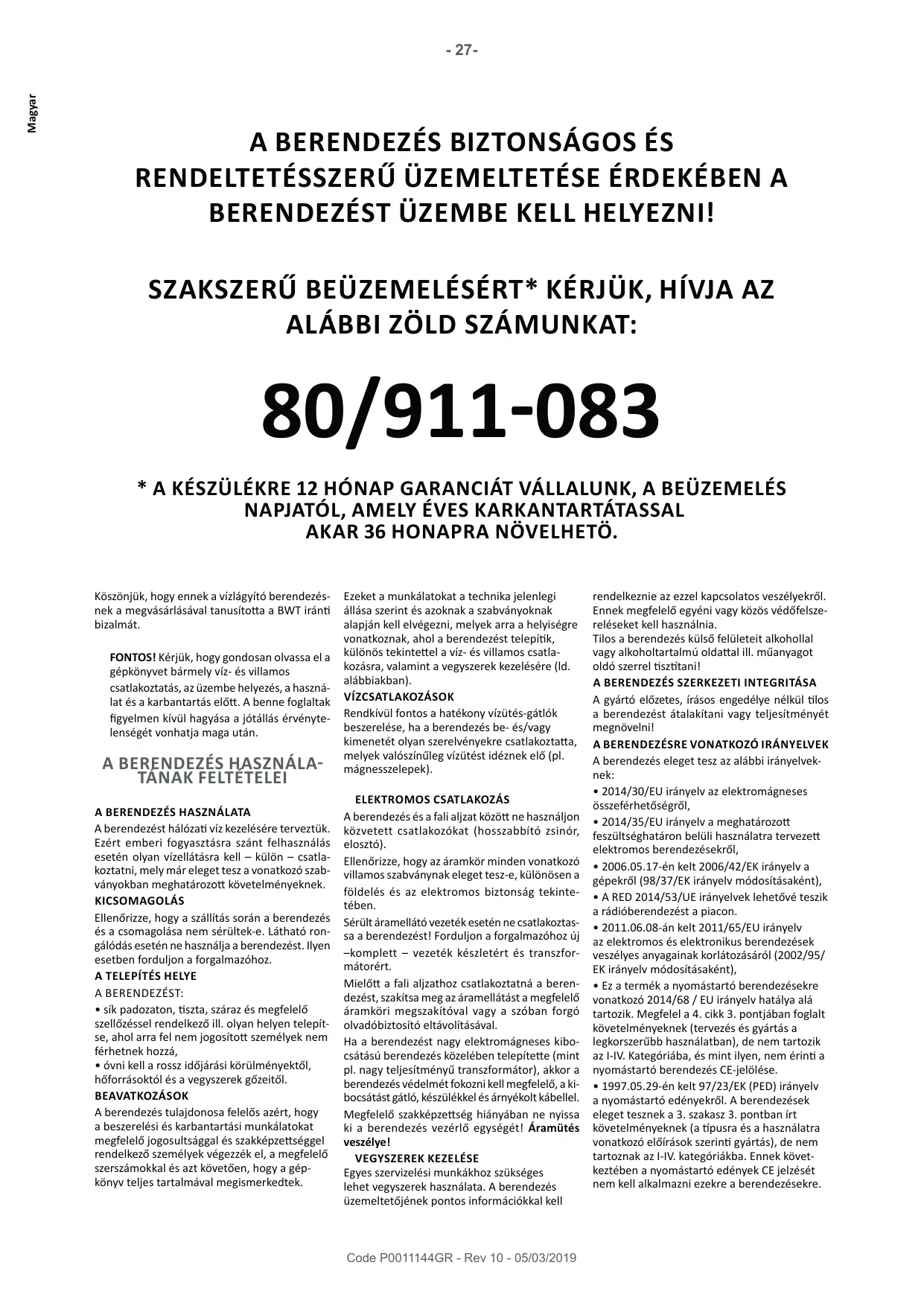

AKAR 36 HONAPRA NÔVELHETO. Kôszônjük, hogy ennek a vizlégyité berendezés- nek a megvésérléséval tanusitotta a BWT iränti bizalmät. FONTOS! Kérjük, hogy gondosan olvassa el a gépkônyvet bârmely viz- és villamos csatlakoztatés, az üzembe helyezés, a haszn- lat és a karbantartés elôtt. À benne foglaltak figyelmen kivül hagyésa a jétällés érvényte- lenségét vonhatja maga utén.

A berendezést hâlézati viz kezelésére terveztük. Ezért emberi fogyasztäsra szänt felhasznäläs esetén olyan vizellétésra kell — külôn — csatla- Koztatni, mely mér eleget tesz a vonatkozé szab- vänyokban meghatärozott kôvetelményeknek. KICSOMAGOLAS Ellenérizze, hogy a szällités sorän a berendezés és a csomagoläsa nem sérültek-e. Lâthaté ron- gélédés esetén ne hasznälja a berendezést. llyen esetben forduljon a forgalmazéhoz.

A BERENDEZÉST: + sik padozaton, tiszta, szâraz és megfelelô szellézéssel rendelkez6 ill. olyan helyen telepit- se, ahol arr fel nem jogositott személyek nem férhetnek hozzä, + évni kell a rossz idéjérési kôrülményektél, hôforrésoktôl és a vegyszerek gôzeitél. BEAVATKOZASOK A berendezés tulajdonosa felelés azért, hogy a beszerelési és karbantartäsi munkälatokat megfelelé jogosultsäggal és szakképzettséggel rendelkez6 személyek végezzék el, a megfelelô szerszimokkal és azt Kôvetôen, hogy a gép- Kônyv teljes tartalméval megismerkedtek. Ezeket a munkélatokat a technika jelenlegi éllésa szerint és azoknak a szabvänyoknak alapjän kell elvégezni, melyek arra a helyiségre vonatkoznak, ahol a berendezést telepitik, Külônës tekintettel a viz- és villamos csatla- kozésra, valamint a vegyszerek kezelésére (Id. alébbiakban). VIZCSATLAKOZASOK Rendkivül fontos a hatékony vizütés-gâtlôk beszerelése, ha a berendezés be- és/vagy kimenetét olyan szerelvényekre csatlakoztatta, melyek valészinüleg vizütést idéznek elô (pl. mägnesszelepek). ELEKTROMOS CSATLAKOZAS A berendezés és a fali aljzat kôzôtt ne hasznäljon kôzvetett csatlakozékat (hosszabbité zsinôr, elosztc Ellenérizze, hogy az éramkôr minden vonatkozé villamos szabvänynak eleget tesz-e, külônôsen a féldelés és az elektromos biztonsäg tekinte- tében. Sérült éramellété vezeték esetén ne csatlakoztas- sa a berendezést! Forduljon a forgalmazéhoz 6j —komplett — vezeték készletért és transzfor- mätorért. Mielôtt a fali aljzathoz csatlakoztatné a beren- dezést, szakitsa meg az éramellétést a megfelelô éramkôri megszakitéval vagy a sz6ban forgé olvadébiztosité eltévolitéséval. Ha a berendezést nagy elektromägneses kibo- csätäsü berendezés kôzelében telepitette (mint pl. nagy teljesitményä transzformätor), akkor a berendezés védelmét fokozni kell megfelelô, a ki- bocsätäst gâtlé, készülékkel és érnyékolt käbellel. Megfelelé szakképzettség hiänyéban ne nyissa ki a berendezés vezérlô egységét! Aramütés veszélyel

Egyes szervizelési munkékhoz szükséges lehet vegyszerek hasznélata. À berendezés üzemeltetéjének pontos informäciékkal kell Code P0011144GR - Rev 10 - 05/03/2019 rendelkeznie az ezzel kapcsolatos veszélyekrél Ennek megfelelé egyéni vagy Kôzôs védéfelsze- reléseket kell hasznälnia. Tilos a berendezés küls6 felületeit alkohollal vagy alkoholtartalmü oldattal ill. müanyagot oldé szerrel tisztitani!

A BERENDEZÉS SZERKEZETI INTEGRITASA

A gyrté elézetes, irésos engedélye nélkül tilos a berendezést étalakitani vagy teljesitményét megnôvelni!

A BERENDEZÉSRE VONATKOZO IRANYELVEK

A berendezés eleget tesz az alébbi irényelvek- nek: + 2014/30/EU iränyelv az elektromägneses ésszeférhetéségrôl, + 2014/35/EU irényelv a meghatérozott feszültséghatéron belüli hasznélatra tervezett elektromos berendezésekrôl, + 2006.05.17-én kelt 2006/42/EK iränyelv a gépekrôl (98/37/EK irényelv médositésaként), + À RED 2014/53/UE iränyelvek lehetôvé teszik a rädiéberendezést a piacon. + 2011.06.08-ân kelt 2011/65/EU irényelv az elektromos és elektronikus berendezések veszélyes anyagainak korlétozäsärôl (2002/95/ EK iränyelv médositésaként), + Ez a termék a nyoméstarté berendezésekre vonatkozé 2014/68 / EU iränyelv hatälya alé tartozik. Megfelel a 4. cikk 3. pontjéban foglalt kôvetelményeknek (tervezés és gyärtés à legkorszerübb hasznälatban), de nem tartozik az I-IV. Kategériba, és mint ilyen, nem érinti a nyoméstarté berendezés CE-jelôlése. + 1997.05.29-én kelt 97/23/EK (PED) irényelv a nyoméstarté edényekrôl. À berendezések eleget tesznek a 3. szakasz 3. pontban irt kôvetelményeknek (a tipusra és a hasznélatra vonatkozé elëirésok szerinti gyärtés), de nem tartoznak az I-IV. kategériékba. Ennek kôvet- keztében a nyomstarté edények CE jelzését nem kell alkalmazni ezekre a berendezésekre.

Magyar + Az ivôviznek szennyezdések elleni védelme a vizellété rendszerekben és a visszaéramlés âl- tali szennyez6dést megakadälyozé készülékek éltalänos kôvetelményei (a hatälyos jogszabé- Ivok szerint). + Ivéviz légyitésät szolglé ioncserélé beren- dezések regenerlésähoz hasznält, A. tipusü, nétrium kloridra vonatkozé EN 973 szabväny. + Az akusztikus nyomés-szint 70 dB alatt van. + Az éthézott kerekes kuka jel azt szimbolizälja, hogy a berendezés eleget tesz az elektromos és elektronikus berendezések hulladékairôl sz6l6 EU irényelvnek (WEEE irényelv). Az elektromos és elektronikus alkatrészeket külôn ezt a célt szolglé hulladékgyüjté edényekben Kell elhelyezni és azokat a vonatkoz6 eléiräsok

szerint kell megsemmisiteni, ami hozzéjärul à kôrnyezetet és az emberi egészséget érô negativ kvetkezmények, valamint esetleges veszélyek mértékének csôkkentéséhez. JOTALLAS A jétéllés eleget tesz azoknak a jogszabälyoknak, melyek abban az orszégban érvényesek, ahol a berendezést eladtäk. Ez kiegészülhet a mârka éltal A VIZLAGYITÉ MÜKÔDÉSI ELVE A vizlägyité berendezés mükôdési elvét az alébbi bra mutatja: a gyanta keménységet okozé kalcium- és magné- zium-ionokat felfogja és nétrium-ionokra cseréli ki azokat. mielôtt a nétrium elfogyna, A beszerelést az aläbbiakban felsorolt és äbré- zolt alkatrészek felhasznälésäval kell elvégezni. A szällitési terjedelmet tartalmazé lapon olvas- hatja a berendezés leszällitott alkatrészeit.

1. Vizlégyité berendezés

10. Sélétartäly tülfolyé

A beszerelést végzô személynek kell gondos- Kodnia arrôl, hogy ne alakuljon ki vizlôkés, ami a vizlégyité megfelelô mükôdését akadélyoznä. Mindenképpen javasoljuk, hogy flexibilis csôvek- kel csatlakoztassa a berendezést. À Byantaraté OS20pban | BEJOVO viz T SZENNYVIZ Code P0011144GR - Rev 10 - 05/03/2019 D — 0 biztositott kiegészit6 jtälléssal. À berendezés szer- vizelését is végz6 forgalmazôk weboldalän megta- lélja a fentiekre vonatkoz6 részletes informäciékat. A jétällés érvényét veszti az alébbi esetekben: - nem hélézati vizzel tôrténé üzemeltetés. - jelen fejezetben foglalt kävetelmények be nem tartäsa, - beszerelési dtmutaté be nem tartésa [Id. beszerelés leirésänak fejezete), - karbantartési ütmutaté be nem tartésa (Id. szokésos és külôn karbantartés fejezete), - Kôrnyezeti feltételek be nem tartésa (Id. müszaki adatok fejezete). elektronikus vezérlés elinditja a gyanta regenerélést a regenerlé séval ami a séoldé tartälyban talélhaté A st vizzel keverve jôn létre a sélé. [ao | KIMENG Viz

A vizlägyitéink visszacsapé szeleppel vannak ellätva a vizbemeneti csatlakozé tmié karimänäl. À A visszacsapé szelep a karima h f szélsôséges üzemi és szerelési kôrül- BEMENETI ViZ D ményei Kôzôtt kjuthat. Ennek elkerülése karima (vizlgyit6) (bemenet) érdekében kôtelezô a vizlägyitét flexibilis csôvel bekôtni (a lenti ébra szerint). tômi isszacsapé szelep FIGYELEM: Ne helyezzen be szükitôt vagy adaptert a lägyité csatlakozé karima és a flexibilis tômlô kôzé. A flexibilis csônek ugyano- Iyan étméréjünek kel lennie, mint a karimänak, amelynek tômléje megtartja a visszacsapé szelepet a hézban

A BESZERELÉS LEIRÂASA

A vastagon szedett szämok a beszerelés éttekintésérôl sz6lé fejezetben tallhaté jelôlésekre utalnak. Szoritsa meg a hidraulikus blokkot. Ellenérizze a bejôvô viz hälézati nyomäsät. A hidraulikus blokknak a tartälyon tôrténé — elézetes - megszoritésa | A nyomäsnak 1,5 és 7 bar kôzôtt kell lennie. 5 bar érték felett azért rendkivül fontos, mert a szällitäs alatt eléfordul, hogy kilazul. nyomäscsôkkentét kell beszerelni. Ellenérizze a dugaszolé aljzatot. Szereljen be egy csapot a kemény vizhez (14)

Ellenérizze, hogy 1,20 m-nél kisebb tâvolsägban van-e 230 V-os dugaszolé aljzat. Arra az esetre, ha — pl. ôntôzéshez — kemény vizre van szüksége. Szerelje be a védészürôt (7) Szereljen be by-pass-t (12) Helyezze be és csatlakoztassa a szürôt a Megjegyzés: az ébrân lâthaté tipus egy falra szerelhetô, egy vizlégyité berendezés elôtt. \ blokkbél llé, réz bypass. — Ügyeljen a szüréfejen jelzett éramlési $ Ÿ d irényra. & A bypass-t a viz éramläsi iränyänak =Æ A tartéval rôgzitse a szürôt a falon, Ne A megfeleléen szerelje be a csôvôn. = 13 = pr szoritsa meg til erésen a szüréfejen lévé Forgassa el a bypass csapjt a vizlégyité csavarokat. (bypass poziciéjénak irényäban). Âllitsa fel a berendezést (1) annak végleges helyén Helyezze be és csatlakoztassa a sélészelepet (5)

Alltsa be a berendezést a végleges helyzetében (Id. méretek a széllitäsi ë terjedelem lapjän). 4 A padozatnak tisztänak és siknak kell lennie. 5 A vezérlé egységnek (2) és a fedélnek hozzäférhetôeknek kell lenniük. o 18< Nyissa fel a sélétartäly fedelét (4), vegye ki a sapkét (17), majd pedig a sélészelepet (5) a vezetékébôl (16). Âllitsa be az üsz6 magassägät (X) ügy, hogy a rudat meghüzza addig az értékig, amely a széllitési terjedelem lapjän szerepel. Ellenérizze, hogy a séléfelszivé cs6 (9) végeit egyenesre vâgtäk-e le. Tegye ré a tokra (15), majd szoritsa meg a sélészelep lébän (18) lévé fittingen a szérnyas anya (19) segitségével. Helyezze vissza a vezetékének (16) aljéra a sélészelepet (5), Vezesse ät a séléfelszivé csôvet (9) a sapkän talélhaté résen (17). Ezutän helyezze vissza a sapkét a vezetékre (16). Vezesse ât a séléfelszivé csôvet (9) a séoldé tartäly erre kijelôlt résén, ügyelve arra, hogy a cs sehol se hajoljon meg. Code P0011144GR - Rev 10 - 05/03/2019

Csatlakoztassa a hidraulikus blokkot Csatlakoztassa a séléfelszivé csôvet (9) a gyorscsatiakozhoz (20). Csatlakoztassa a flexibilis csépärt (13) a hidraulikus blokk (21) és (22) jelzésü karimäs szerelvényein. Csatlakoztassa a szennyvizvezetéket (8) a hornyos idomon (23) és csôbilinccsel (Serflex) szoritsa meg. Ha az Ün berendezésén van klérozécella (24), akkor csatlakoztassa annak a dugôjät. Csatlakoztassa a szennyviz-kimeneteket Csatlakoztassa a szennyvizvezetéket il (8) a szifon (11) fels6 fittingjéhez és csébilinccsel (Serflex) szoritsa meg. 8 À szifon gondoskodik a hézi vizrend- szernek à szennyviz visszaéramlésa elleni védelmérél. Csatlakoztassa à séoldé tartély tülfolyéjénak csôvét (10) a szifon oldalsé fittingjéhez (11). Ügveljen arra, hogy min. 2 % (2 cm/m) lejtés legyen a tartäly tülfo- | Ivéja és a szifon kôzôtt. Utna csébilincesel (Serflex) szoritsa meg. A tülfolyénak gravitéci- ésnak kell lennie, valamint egyszeren és rôviden kell haladnia. Ha erre nincs lehetéség, szereljen be a sétartalmü vizzel ôsszeférheté âtemelé szivattyüt. Merev PVC csôvel (âtm. 40 mm) csatlakoztassa a szifont (11) a szennyviz-kimenethez és szoritsa meg a fittingen (25) Végezze el a csatlakoztatäsokat és légtelenitse a berendezést. Mielôtt réengedné a vizet a berendezésre, légtelenitse és alaposan Csatlakoztassa a berendezést a dugaszolé aljzathoz. litse ki a bypass elôtti csôveket. Csatlakoztassa a flexibilis csépärt (13) a vizelläté vezetékre, mikôzben ügyel a viz âramlési irényéra. Fokozatosan nyissa ki a bypass csapjt (vagy a berendezés elôtti elzäré szelepet). À szürôn lévé légtelenité csavaron keresztül teljesen légtele- nitse a berendezést (csavarozza ki, majd csavarozza vissza, miutän a légtelenitést elvégezte). PROGRAMOZAS A berendezés elsé beüzemelésekor pâr mäsodperc mülva kijelzésre kerül a SERV üzenet, ami a beällités els lépése (ehhez 5 gomb äll rendelkezésre). Gomb Megnevezés Funkcié €M Balra / Menü Hosszan megnyomva (5 mp-ig) mékôdésbe hozza a menüt. A programozés visszavonsa, az adatok regiszträlésa nélkül v Le Lefelé mozgäs a välaszthaté funkciôk listéjéban Paraméter csôkkentése / megvältoztatäsa C) Fel Felfelé mozgés a vélaszthaté funkciôk listéjéban Paraméter nôvelése / médositäsa kivältja a kvetkez6 lépést > obbre Mozgatés a szämoknäl balrôl jobbra (pl. érérél a percekre) + Belépés a menübe ox Enter + Programozés megerésitése + 5 mp-re megnyomva kézi regenerélést indit el. Ha ezalatt a folyamat alatt rôviden megnyomija, A berendezés programozäséhoz az albbi lépések szükségesek és elegendéek. Mindëssze a nyersviz keménységére van szükség (aminek korbban elvégezheti a mérését vagy az értéket megtudhatja a viemüvekt6l). Elészër nyomja meg 3 mp-re az M gombot, mig megjelenik a kijelzôn a LANG üzenet. Sz.n° Uzenet a Feladat Müvelet kijelzôn LANG szükség esctén médost Alapértelmezés szerint francia zükség esetén médositsa a TR édetéee nyelvet. 1 € ï €M a visszavonäshoz ER V4 a kivélasztäshoz ; Nyelv kivélasztésa OK a nyugtézéshoz - €M a visszavonäshoz Ÿ4 a médositéshoz HOUR belltéca. 6 > ugrés a percekre Do06 Id6 beélltésa: 6ra Ok usher à €M visszavonéshoz VA médositéshoz MIN Sbesllité D vissza az éréra Fu Id6 bellitésa: perc OK nyunrauor €M visszavonéshoz VA kivälasztéshoz 3 TYPE/SEL Adja meg a 56 tipusét bizonyos készülékekhez OK nyugtézäshoz tAbI ° €M visszavonéshoz V4 kivälasztéshoz n VOLUME Gyantamennyiség bedllitésa literben OK nyugtézäshoz 16L ° €M visszavonéshoz HARDN Vizkeménység mértékegységének kivélasztésa fk° ÿr kivélasztéshoz % vagy né) nyugtäzäshoz €M visszavonéshoz IN Bemené viz keménységének beirésa (a mértékegység VA kivélasztéshoz 5 “ à OK nyugtézéshoz 30°F lehet nk) ° €M visszavonéshoz our Kimené viz keménységének beirésa VA kivélasztéshoz S°F (a mértékegység lehet nk°) OK nyugtézéshoz BYsée Æ€M visszavonäshoz Code P0011144GR - Rev 10 - 05/03/2019

Magyar ÜZEMBEHELYEZÉS ÔBLITÉS A berendezés kijelzi a REGE? üzenetet. Nyomja meg az OK gombot (a tipustôl függ6en egyszer vagy häromszor). Kijelzi a REGE 1 üze- netet és elindit egy komplett regenerdlést. Fokozatosan nyissa ki a bypass csapj Vie a hidraulikus blokkbOl à leüritg esGvOn ke- resztül folyik el a szennyvizkimenethez. Addig hagyja folyni a vizet, mig a berendezés teljes étoblitését el nem végezte. Az ôblités leällitséhoz nyomja meg 5 az OK gombot. Ezutén megjelenik a kijelz SERV üzenet.

MARADÉK-KEMÉNYSÉG BEÂLLITASA

A keménység mérése fk'vagy nk° mértékegy- ségben tôrténik. 1 fK°= a viz, ami 10 mg/l kalcium- és magné- ziumvegyületet tartalmaz literenként. 1 nl 178" À keménységmérés tesztcsikokkal vagy titrälé folyadékkal tôrténik. Ld. szokäsos karbantar- tésrél. s2616 fejezet. Egy bekever6 szelep segitségével lehetôség van a berendezés âltal elälltott lâgy viznek nyersvizzel tôrténé keverésére (a szelep a hid- raulikus blokk htoldalän tallhaté). (ey pâr fok maradék-keménységet lehet elérni (az adott orszägban szokäsos értékektôl függéen). Elészôr forgassa el teljesen — az éramutaté jéréséval ellenkezô irnyban — a (26)a gombot. Majd addig csava- rozza be a (27) gombot, mig eléri a legalsé szintet. (gy a kimen6 viz teljesen lgy lesz (keménység=0°). Ezutän forgassa egy fél for- dulattal a (26) gombot az éramutaté jrésäval megegyezé iränyban. Ekkor kis mennyiségü nyersvizzel kevert a kimené viz. Kissé nyissa meg bârmely csapot a berendi zés utän (vagy hasznälja a bypass mintavevé csapjät) és mérje meg ezen a ponton a vikkeménységet. A (26) gombbal ällitsa be a vizkeménységet à kis vizfogyasztésnak megfelel tfolyäsi teljesitményhez: - az érték nôveléséhez az éramutaté megegyezé irényban, - az érték csôkkentéséhez azzal ellentétes irnyban. A keménységnek a nagy tfolyäsi teljesitmény- hez tôrténé beällitéséhoz teljesen nyisson ki egy csapot a berendezés utän és mérje meg üjra a vizkeménységet. Ekkor a (27) gombot hasznälja a vizkkeménység beällitésähoz. - az érték nôveléséhez csavarozza ki, - az érték csôkkentéséhez csavarozza be.

Figyelem: a berendezés hasznäléjänak feladata, hogy a berendezés utän beszerelt rendszernek megfelelé maradék-keménységet meghatérozza.

A berendezésbe regenerälé sôt kell betôlteni. A séoldé tartäly aljät mindig szilrd halmazälla- potü sénak kell fednie. À berendezés sétérolé kapacitésänak adatét a szällitsi terjedelem lapjén talélja meg. Az egyes regeneräläsok sorän felhasznält sémennyiség adatét pedig a müszaki adatok kôzôtt talälja meg. Okostelefon applikäcié a 56 mennyiségének nyomon kôvetéséhez: Minden egyes sébetôltés utän irja be a 56 szin- tjét, hogy az applikäciéval nyomon lehessen Kôvetni. + Miutén betôltôtte a sôt, ellenérizze a szin- tjét a sélétartälyban lévé skéln. + Nyomja meg 5 mp-re a gombot, hogy à LEVEL megjelenjen a kijelzôn + AV és Agombokkal välassza ki a s6 szintjét. + Az OK -val nyugtézza.

AUTOMATIKUSAN KLELZETT ÜZENETEK

A kijelzôn megjelenik: a felsé informciés sor az als6 informäciés sor a 10-es beosztésü oszlopdiagram, amely mutatja a berendezésnek a kôvetkezé rege- nerélés elétti, fennmaradé kapacitését 10%-05 lépésekben). Az itt léthaté 70% fennmaradé kapacitäst mutat. ° GERN® elc:30 A berendezés üzeme alatti egyes lépéseket az alébbi üzenetek jelzik: SERV 968 | A berendezés viztermelésben van: légy vizet ad. 12:30 ‘2KON3 12:30 | A regeneralés elôtti kapacitäsa ebben a példäban 9681. REMPL Légy viz éramlik a séoldé tartélyba (Id. bôvitett beällitäsok 375 fejezete). 375 mp mülva fejezédik be. SAUM A séoldé tartélyban készül a sôlé a kôvetkezô regeneréléshoz. 180 Ebben a példéban ez a lépés 180 perc mülva fejez6dik be. fejezôdik be REGE 1 À berendezés a regenerälési folyamat elsô lépését végzi, 00:45 ami ebben a példéban O perc és 45 mp mülva fejezôdik be. REGE 2 À berendezés a regenerälési folyamat mésodik lépését D 3S végzi, ami ebben a példéban 18 perc és 35 mp mülva h fejezôdik be, REGE 3 À berendezés a regenerélési folyamat harmadik lépését Dis végzi, ami ebben a példéban 02 perc és 15 mp mülva CHECK vältakozva SALT À berendezés séhiänyt érzékel és javasolja, hogy ellenérizzék a sélétartälyban a 6 szintjét. STD-BY 12:30 Vltakozva

12:30 À regenerälési funkciô KIKAPCSOLT (Id. készenlét leirésa a kôvetkez6 oldalon). À berendezés a kapacitésa lemerülé- séig légy vizet ad (ebben a példéban a kapacitsa 968 liter).

KÉZZEL INDITOTT REGENERALAS

Aberendezés regeneréläsétbärmikorellehetindi- tani ügy, hogy 5 mp-re megnyomja az OK gombot. Ha ezt tesztelés céljébôl végzi, akkor kézzel vé- gigléptetheti az egyes lépéseket Ügy, hogy révid idére megnyomja az OK gombot. SÔHIANY VÉSZIELZÉSÉNEK NYUGTAZASA Ha nincs tôbb s6 a tartälyban, vältakozva megjelenik a SALT és CHECK üzenet. Mihelyt betéltôtte a sôt, a kôvetkez6 rege- nerälés kezdetéig eltünik ez az üzenet. De javasoljuk, hogy az alébbi lépésekkel azonnal nyugtézza a vészjelzést: + Nyomja meg 5 mp-re az M gombot. + Majd nyomja meg rôviden az M gomot, hogy végig tudjon léptetni a menükôn, mig a kijelzôn megjelenik ez az üzenet : CHECK / SALT (véltakozva)

+ Nyomja meg egyszer a Ÿ vagy Mgombot, hogy megjelenjen az OFF az alsd sorban, + A nyugtézéshoz nyomja meg az OK gombot + À menübél valé kilépéshez nyomja meg 5 mp-re az. M gombot: a vészjelzésnek meg Kell szünnie.

BÔVITETT BEÂLLITÂASOK

ARAMKIMARADAS A regenerélés alatti éramkimaradés esetén a fo- Iyamatban lévé lépés kezdetekor üjra inditja ezt a folyamatot. Ha az éramkimaradés viztermelé tôrténik, a berendezés is a viztermelést indi

Lehetôség van arra, hogy megakadélyozza azt, hogy a berendezés végigléptessen a teljes {automatikus vagy kézzel inditott) regenerälési folyamaton. Ez hasznos lehet pl. akkor, amikor éppen a szervizes szakembert värja a berendezés meghibésodäsakor. Ehhez: . + Nyomja meg 5 mp-re az M gombot + Majd nyomja meg rôviden az M gombot, hogy véig tudjon Iptetni a menükôn, mig a kijelzôn: STD-8Y off + Nyomja meg egyszer a Ÿ vagy  gombot, hogy megjelenjen az On az alsé sorban + Nyugtézéshoz nyomja meg az OK gombot Ekkor megjelenik a STD-BY üzenet a kijelzôn, felvältva a berendezés kapacitésänak értékével. À funkcié visszavonäsähoz csupn vissza kell térni a STAND-BY menübe és az alsô sorban OFF-nak kell lennie. A 23-as kéddal lehet hozzäférni, majd a bôngészés ugyanügy tôrténik, mint a szokvänyos programozäs sorén. A bévitett beällitésok alatt az art okoz6 személyt terheli. ôrténé beavatkozäsokat szakképzett személyzet végezheti. Bérmely hiba megzavarhatja a berendezés müküdését, ami sz. Üzenet a kijelzôn kijelëlés Hogyan kell csinäini PASSW ? VA médositéshoz 0 50: frja be a jelszôt a bôvitett beällitésokon valé végigléptetéshez OK nyugtézéshoz Æ€M visszavonéshoz ï PROPOR Engedélyezze/tiltsa le a proporcionélis regeneréläst (ennek a funkciénak a ÿ pe/kkapesoléshoz On rendelkezésre älläsät a szällitäsi terjedelem lapja tartalmazza) AVE Code P0011144GR - Rev 10 - 05/03/2019

2 CAPA A berendezés kapacitésénak médositäsa, aminek automatikus beällitsa a Ya médositéshoz 80 gyantamennyiség kivélasz-tésakor tôrténik (szokvänyos beällités 3. lépése) | QKYUEtSZSShOZ consu Egy-cgy komplett regenerälésra es6 vizfogyasztés beâlltäsa. (Csak a s6 szintjét | WA médositéshoz 3 on figyelé okostelefonos app-pel rendelkez6 berendezéseknél.) OK nyugtézéshoz €M visszavonäshoz sa Egy-cgy komplett regeneralésra es6 vizfogyasztés bedlltäsa. (Csaka sé szintjét | WA médositéshoz 4 figyelé okostelefonos app-pel rendelkez6 berendezéseknél.) OK nyugtézéshoz 2000 ° €M visszavonäshoz 5 VOLOK Légy viz mennyisége (csak olvashaté). Ebben a példban 856 Æ€M ugrés a kôvetkezô lépésre PEAKFL Utolsé regenerälés 6ta regisztralt max. étfolyäsi telje-sftmény (csak olvas- ; cie 6 1068 haté). Ebben a példéban 1068 1/h EM ugrés a küvetkezd lépésre N REGE VA médositéshoz 7 RE Üzembe helyezés éta lezajlott regenerlésok szma. Nullézni lehet OK nyugtézäshoz €M visszavonäshoz CHLOR VA médositäshoz 8 pe Kiérozé funkcié engedélyezése/letiltésa OK nyugtézäshoz €M visszavonéshoz VA médositéshoz 9 ALARME Séhiäny vészjelzésének engedélyezése/letiltésa OK nyugtézäshoz €M visszavonäshoz 10 SAFEL Biztonségi szint értéke = maradék kapacités értéke, melynek elérésekor Ya médositéshoz 250 elinditja a regeneräläst EN avoneshoz REGET VA médositéshoz u En Regenerälés elinditésänak ideje OK nyugtézäshoz

• €M visszavonéshoz PRESS VA médositäshoz 2 h Aviz hâlézati nyomäsa — a proporcionélis regenerälés esetén kell belltani. | OK nyugtézäshoz €M visszavonéshoz FULRG Teljes regenerälési ciklusok gyakorisäga (az idével felmerülé kapacitéscsôkke- | WA médositéshoz 13 A nés elkerülésére), propor-cionélis regenerälést végz6 berendezéseknél. Ebben | OK nyugtézéshoz a példéban egy teljes ciklus minden 5. regeneralésnäl. €M visszavonäshoz Egyes regenerälési lépések idétartamänak beällitäsa OK menübe val belépéshez, Az alébbi beällitäsok lehetségesek (mindegyikhez 1 almenü tartozik): egyébként €M majd 14 STEPS visszamosés (BACKW), séléfelszi-vés (ASPI), gyors mosäs (FAST) sélé elké- | WA médositéshoz szitése (proporc. regenerälés) (BRINE), séoldé tartäly feltôltés (proporc. | OK nyugétzäshoz proporc. reg y prop VUE regeneräläs) (REFILL) €M visszavonéshoz 15 FORCED Automatikus, kényszeritett regenerélés BE-/KIKAPCSOLASA (vizfogyasztés Ma mikodtetéshez NONE nélküli hosszabb idészak utän) EN avonsehoz RESET VA bekapcsoläshoz 16 ee Gyäri beällitésok visszallitésa OK nyugtézéshoz €M visszavonäshoz RENDSZERES ÉS SORON K{VÜLI KARBANTARTAS E SZOKASOS KARBANTARTAS Ezt a karbantartäst bârki elvégezheti, miutän gondosan elolvasta az alébbi dtmutatôt. Feltétienül javasoljuk, hogy az ittirtakat tartsäk be, mert ezältal biztosithaté, hogy a berendezés hosszü tâvon is megfeleléen üzemeljen Karbantartési dtmutaté Gyakoriség és ptalkatrészek Hetente / vészjelzéskor, szükség esetén tôlttse be 56 szintjének ellenérzése A 56 szintjét figyelô okostelefonos applikéciénél ne feledje beirni a s6nak a betôltées uténi szintjét az üzemeltetésnél leirtak szerint. Programozäs ellenôrzése Ellenérizze az idôt a kijelzôn. A téli / nyri idészämités médositésa nem automatikus. À programo- ésrämités médosités z4snäl lefrtak szerint végezze el a médosi Téli/nyäi Szür szürébetétjének cseréje (7) Külônbëzé tipusü szürôk vannak. À cserét az alébbiak szerint végezze el: + Zärja el a berendezés elôtt és utän a vizet + csôkkentse a nyomäst a szüréhäzon lévé légtelenité csavarral 6 havonta vagy gyakrabban, ha a csapoknäljelentés nyomésesést észlel + Csavarozza ki az étlätsz6 szürôpoharat s vegye ki a szürébetétet + Cserélje ki a szürôbetétet egy üjra + Csavarozza vissza a szürépoharat enyhén megszoritva Évente egyszer : Âltalänos ellenôrzés, tisztités, védelem - AQA clean készlet : + AQA clean készlettel vagy hasonlôval végezze el ezeket a felada- + Keménység teszter tokat + Tiszttité folyadék + Ellenérizze a nyersviz keménységét a berendezés elôtt és a légy + Gyanta védelem vizét a berendezés utän az analizälé készlettel - Külôn keménység teszter - Külôjn tisztité folyadék Code P0011144GR - Rev 10 - 05/03/2019

Ahhoz, hogy a berendezés hosszü tâvon üzemképes maradjon, egy szakembernek évente ellenëriznie kell a berendezés aläbbi f6 alkatrészeit. A szervizelési munkäkra és karbantartäsi szerzédésre vonatkozéan, kérjük, olvassa el a gyärté weboldalän irtakat.

KARBANTARTASI ELLENORZG LISTA

- Ellenérizze a viz keménységét a berendezés elôtt és utän. - Ellenérizze a vezérlé egység beällitäsait. - Ellenérizze és — szükség esetén — tisztitsa meg a sélévezetéket (cserélje ki, ha elhasznälédott vagy megrongälédott.) - Ellendrizze és — szükség esetén — tisztitsa meg a séoldé tartälyt. - Ellenérizze a bels6 alkatrészeket (cserélje ki ket, ha elhasznälédtak vagy megronglédtak): o emeneti szürô injektor vizéra vezetéke mozgé alkatrészek: membrän, belsé szelepszär Klérzoécella (azokon a tipusokon, melyeken van) © Proporcionälis regenerälés blokkja (azokon a tipusokon, melyeken van) - Ellenérizze a flexibilis csôpâr tômitettségét és épségét (ha megrongélédott, cserélje ki) - Ellendrizze a regenerälési folyamat egyes lépéseit. - Ellenérizze a vizlégyité berendezés és a kôrnyezetében lévé berendezések ältalänos HIBAKALAUZ Probléma Lehetséges oka Megszüntetés A kijelzn felvältva megjelenik a CHECK és SALT üzenet Nincs elegend6 56 a tartélyban VAGY a berendezés a regenerälés hibäjât észleli. Tôltsôn be sôt a tartälyba. Ha ügy ténik nem a séhiäny a probléma, forduljon szerviz szakemberhez. A kijelzôn megjelené idé nem pontos. Nem végezték el a téli/nyri idészämitäs miatti étällitäst JAGY éramkimaradés volt és az adatok visszaäl- litésa nem mükôdik (elem). Nullézza az idét (Id. programozés fejezete). Ha a probléma üjra felmerül, forduljon szerviz szakember- hez.. Kijelzôn nincs adat. Nincs elektromos ellätäs VAGY elektromos/elektronikus hiba merült fel. Ellenôrizze a dugaszol6 aljza-tot, melyhez a berendezést csatlakoztatta. Ha az mükôdé-képes, forduljon szerviz szakemberhez. Vizlefolyés az evakuälékamrän Keresztül (8) À berendezés regeneräl (ami azt jelenti, hogy nics probléma) VAGY À belsé alkatrészek meghibäsodtak. Ellenérizze, hogy a kijelzôn megjelenik-e a REGE 1, REGE 2 vagy RÉGE 3. Ha nem, forduljon szerviz szakemberhez. A séoldé tartäly tülfolyik (10) A séléfelszivé cs6 nem megfelelôen zr vagy folvat. Ellendrizze a sôléfelszivé cs6 (9) és a sôlészelep (5) KOz0t csatlakozäst. Ha a probléma nem szünik meg, forduljon szerviz szakem- berhez. A berendezés ältal leadott viz mér nem tônik légy viznek (vizkô tapasztalhaté) Szämos probléma okozhatja. Végezze el a szomszéd oszlopban megadott ellenérzéseke. Mérje meg a maradék- keménységet minden egyes à kôvetke- z6kben leirt lépés elôtt, majd utän, mig megfelelô az érték. Ellenôrizze, hogy a bypass nyitva van-e, hogy igy a berendezés- hez éramoljon a viz. Ha nem, médositsa a helyzetét. Ellenôrizze, hogy van-e 56 a tartälyban. Ha nincs, téltsôn be sôt. Ellenôrizze, hogy a s6 fajtéja megfeleléen van-e kivlasztva a programban. Ellenôrizze, hogy a szürô nem tômédôtt-e el. Ha igen, cserélje ki. Végezze el üjra a bekeverést [Id. üzembe helyezés). Ha a problé- ma nem szünik meg, forduljon szerviz szakemberhez.

Megnevezés Mértékegység Minden tipus Tépfeszültség V&Hz 230 +10% / -15% & 50/60 Hz Max. nyomäs bar 7 Javasolt min. nyomés bar 2 Min. / Max. vizhômérséklet € 1/35 Min. / Max. Kôrnyezeti hômérséklet C fagymentes / 40 ÜZEMI ADATOK Gyantamennyiség liter 5 10 16 20 2 28 Séfogyäs / regenerélés kg 0,50 125 2,00 2,50 2,75 3,50 Kapacités a abejôvé viz Kb. 8,5 nk° keménységeesetén | _liter 1650 2300 4800 5300 5900 7500 Kapacités a abejôvé viz Kb. 11 nk° keménysége esetén liter 1250 1800 3600 4000 4400 5600 Kapacités a abejôvé viz Kb. 14 nk° keménysége esetén liter 1000 1400 2900 3200 3500 4500 Kapacités a abejôvé viz kb. 17 nk° keménysége esetén liter 800 1200 2400 2700 2900 3700 Kapacités a abejôvé viz kb. 19,5 nk° keménysége esetén | _liter 700 1000 2100 2300 2500 3200 Kapacités a abejôvé viz Kb. 22,5 nk° keménysége esetén | _liter 600 900 1800 2000 2200 2800 Atiagos vizfogyés / regenerélés liter 50 60 70 100 100 120 Energiafogyasztés viztermelés alatt VA 6 Energiafogyasztés regenerälés alatt VA 25 (1)- Fenti adatokat 3 bar hälézati viznyomäsra és a gyärté éltal programozott értékekre adtuk meg. (2) - A fenti téblézatban foglalt kapacitésok a teljes vizmennyiség kezelésére vonatkoznak. Code P0011144GR - Rev 10 - 05/03/2019
