GEBRUIKSAANWIJZING GA5040R MAKITA

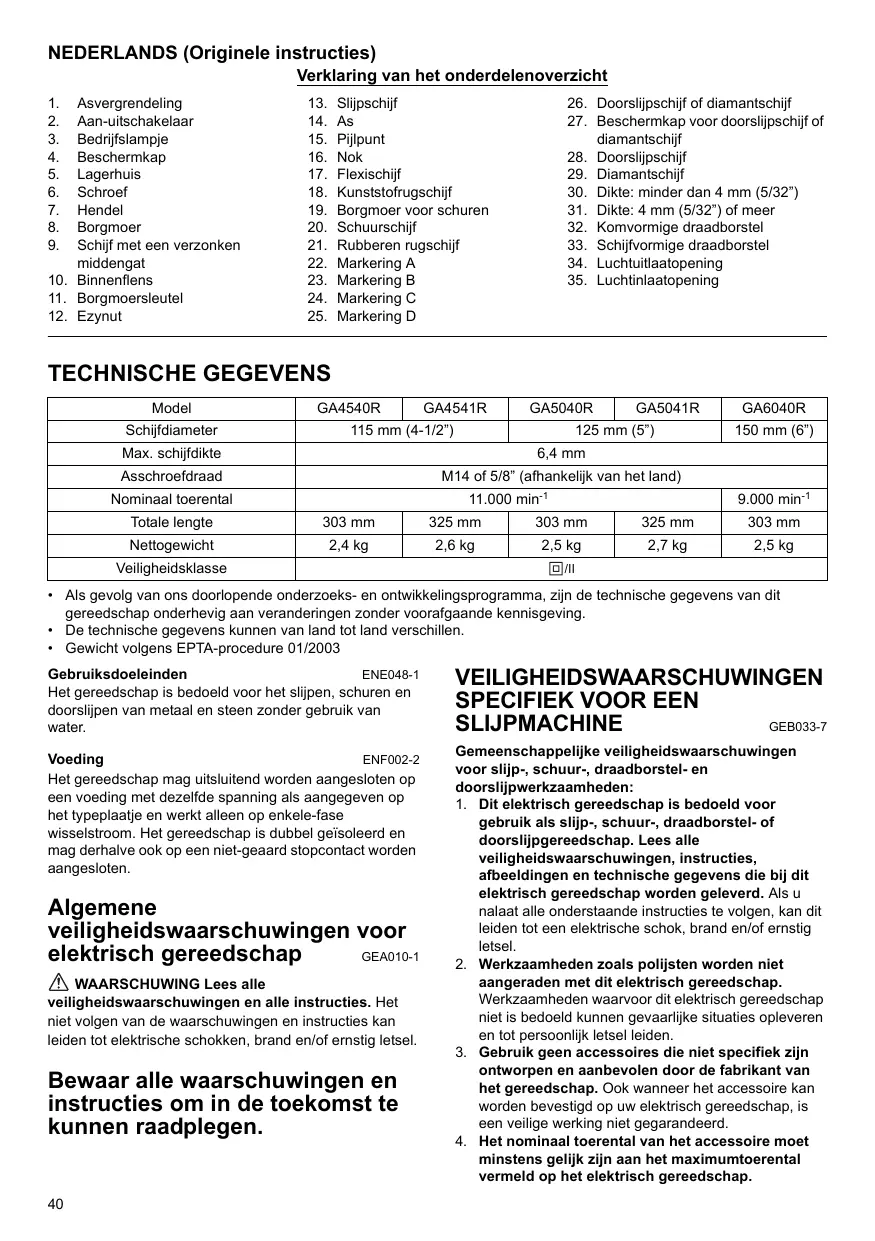

NEDERLANDS (Originele instructies)

Verklaring van het onderdelenoverzicht

1. Asvergrendeling
2. Aan-uitschakelaar
3. Bedrijslampje
4. Beschemkap
5. Lagerhuis
6. Schroef
7. Hendel
8. Borgmoer
9. Schijf met een verzonken middengat
10. Binnenflens
11. Borgmoersleutel

12. Ezynut

13. Slijpschijf

14. As
15. Pijlpunt
16. Nok
17. Flexischijf
18. Kunststofrugschijf
19. Borgmoer voor schuren
20. Schuurschijf
21. Rubberen rugschijf
22. Markering A
23. Markering B
24. Markering C

25. Markering D

26. Doorslijpschijf of diamantschijf

27. Beschermkap voor doorslijpschijf of diamantschijf
28. Doorslijpschijf
29. Diamantschijf
30. Dikte: minder dan 4 mm (5/32")
31. Dikte: 4 mm (5/32") ofmeer
32. Komvormige draadborstel
33. Schijfvormige draadborstel
34. Luchtuitlaatopening
35. Luchtinaatopening

TECHNISCHE GEGEVENS

Model	GA4540R	GA4541R	GA5040R	GA5041R	GA6040R
Schijfdiameter	115 mm (4-1/2")		125 mm (5")		150 mm (6")
Max. schijfdikte	6,4 mm
Asschroefdraad	M14 of 5/8" (afhankelijk van het land)
Nominaal toerental	11.000 min-1				9.000 min-1
Totale lenghte	303 mm	325 mm	303 mm	325 mm	303 mm
Nettogewicht	2,4 kg	2,6 kg	2,5 kg	2,7 kg	2,5 kg
Veiligheidsklasse	回/II

• Als gevolg van ons doorlopende onderzoeks- en ontwikelingsprogramma, zich de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• De technische gegevens können van land tot land verschillen.
  Gewicht volgens EPTA-procedure 01/2003

Gebruiksdoelseinden

ENE048-1

Het gereedschap is bedoeld voor het slijpen, schuren en doorslijpen van metaal en steen zonder gebruik van water.

Voeding

ENF002-2

Het gereedschap mag uitsluitend worden aangesloten op een voeding metdezelfde spanning als aangegeven op hetypeplaatje en werkt alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geisoleerd en mag derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Algemene

veiligheidswaarschuwingen voor elektrisch gereedschap GEA010

veiligheidswaarschuwingen en alle instructies. Het Niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR EEN SLIJPMACHINE GEB033-7

GEB033-7

Gemeenschappelijk verzilgheidswaarschuwingen voor slijp-, schuur-, draadborstel- en doorslijpwerkzaaamheden:

1. Dit elektrisch gereedschap is bedoeld voor gebruik als lijp-, schuur-, draadborstel- of doorslijpgereedschap. Lees alle verligheidswaarschuwingen, instructies, afbeeldenen en technische gegevens die bij dit elektrisch gereedschap worden geleverd. Als u nalaat alle onderstaande instructies te volgen, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.
2. Werkzaamheden zoals polijsten worden nicht aangeraden met dit elektrisch gereedschap. Werkzaamheden waaroor dit elektrisch gereedschap nied is bedoeld hunnen gevaarlijke situatives opleveren en tot personlijk letsel leiden.
3. Gebruik geen accessoires die nicht specifiek zijn ontworpen en aanbevolen door de fabrikant van het gereedschap. Ook wanner het accessoire kan worden bevestigd op uw elektrisch gereedschap, is een veilige werkung nicht gegarandeerd.
4. Het nominaal toerental van het accessoire要去 minstens gelijkঙ aan het maximumtoerental vermeld op het elektrisch gereedschap.

Accessoires die met een hoger torental draaien dan hun nominaal torental können stuk breken en in het rond vliegen.

1. De buitendiameter en de dikte van het accessoire moet binnen het capaciteitsbereik van het elektrisch gereedschap vallen. Accessoires met verkeerde afmetingen kannen nicht afdoende worden afgeschermd of beheerst.
2. Als accessoires met schroefdraadbevestiging worden aangebracht, moet de schroefdraad overeenkomen met de schroefdraad op de as van de slijpmachine. Als accessoires met flensbevestiging worden aangebracht, moet het asgat van het accesaire overeenkomen met de diameter van de pasrand op de flens. Accessoires die Niet overeenkomen met de bevestigingshardware van het elektrisch gereedschap, zullen nicht gebalanceerdt draaien en buitensporig trillen, en kunden leiden tot verlies van controle over het gereedschap.
3. Gebruik nooit een beschadigd accessoire. Inspector het accessoire vór ieder gebruik, bijvoorbeeld een slijpschijf op ontbrekende schiffers en barsten; een rugschijf op barsten, scheuren of buitensporige slijtage; en een draadborstel op losse of gebarsten draden. Nadat het elektrisch gereedschap is gezallen, inspecteert u het op schade of monteert u een onbeschadigd accessoire. Na inspectie en montage van een accessoire, zorgt u ervoor dat u en omstanders Niet in het rotatie vlak van het accessoire staan, en LAST u het elektrisch gereedschap draaien op het maximaal, onbelast toerental gedurendeën minuut. Beschadigde accessoire breken normal gesproken in stukken gedurende deze testduur.
4. Gebruik persoonlijke-veiligheidsmiddelen. Afhankelijk van de toepassing gebruikt u een gezichtsschem, een beschemende bril of een veiligheidsbril. Alaar gelang van toepassing draagt u een stofmasker, gehoorbeschemers, handschoenen en een werkschort die in staat+zijnkleine stukjes slijpsel ofwerkstukfragmenten te weerstaan.De oogbescherming moet in staat zijn rondvliegend afval te stoppen dat ontstaat bij de diverse werkzaamheden.Het stofmasker of ademhalingsapparaat moet in staat+zijn deeltjes te filteren die ontstaat bij de werkzaamheden. Langdurige blootstelling aan zeer intens geluid kan leiden tot gehoorbeschadiging.
5. Houd omstanders op veilige afstand van het werkgebied. Ledereen die zich binnen het werkgebied begeeft, moet persoonlijkeveiligheidsmidden gebruiken. Fragmenten van het Werkstuk of van een uiteengevalten accessoire kunden rondvliegen en letsel veroorzaken buiten de onmiddelijk werkomgeving.
6. Houd elektrisch gereedschapuitsluitend vast aan het geisoleerde oppervlak van de handgrepen wanner u werkt opplaaten waar het slijpacccessoire met verborgen bedrading of zich eigena snoer in aanraking kan komen. Wanner het accessoire in aanraking komen met onder spanning staande draden, zullen de Niet-geisoleerde metalen

delen van het gereedschap onder spanning komen te staan zodate gebruiker een elektrische schok kan krijgen.

1. Houd het snoer goed UIT de buurt van het ronddraaiende accessoire. Als u de controle verliest over het gereedschap, kan het snoer worden doorgesneden of bekneld raken, en kan uw hand of arm gegen het ronddraaiende accessoire worden aangetrokken.
2. Leg het elektrisch gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. Het ronddraiende accessaire kan de ondergrund pakken zodate u de controle over het elektrisch gereedschap verliest.
3. Laat het elektrisch gereedschap Niet draaien verwijl u het naast u draagt. Als het ronddraaiende accessoire u per ongeluk raakt, kan het verstrikt raken in uw kleding waardoor het accessoire in uw lichaam worden getrokken.
4. Maak de ventilatieopeningen van het gereedschap regelmatig schoon. De ventilator van de motor zal het stof de behuizing in trekken, en een grote opeenhoping van metaalslijpsel kan leiden tot elektrisch gevaarlijke situettes.
5. Gebruik het elektrisch gereedschap Niet in de buurt van brandbare materialen. Vonken können deutsche materiaien doen ontvlammen.
6. Gebruik geen accessoires die met vloeistof moeten worden gekoeld. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektracutie of elektrische schokken.

Terugslag en aanverwante waarschuwingen Terugslag is een plotselinge reactie op een beknelde of vastgelopen draaiende schijf, rugschijf, borstel of enig ander accessoire. Beknellen of vastlopen veroorzaakt een snelle stilstand van het draaiende accessoire dat op zich beur't Error leidt dat het elektrisch gereedschap zich ongecontroleerd beweegt in de tegenovergestelde richting van de draairichting van het accessoire op het moment van vastlopen.

Bijvoorbeeld, als een slijpschijf bekneld raakt of vastloopt in het werkstuk, kan de rand van de schijf die het beknellingspunt ingaat, zich invreten in het oppervlak van het materiaal waardoor de schijf eruit klimt of eruit slaat. De schijf kan waar bij aan de gebruiker toe of weg springen, afhankelijk van de draairichting van de schijf op het beknellingspunt. Slijschijven hunnen in dergelijke situatuies ook breken.

Terugslag is het gevolg van misbruik van het elektrisch gereedschap en/of onjuiste gebruksprocedures of -omstandigheden, en kan worden voorkomen door goede voorzorgsmaatregelen te treffen, zoals hieronder vermeld:

a) Houd het gereedschap stevig vast en houdt uw Armen en lichaam zodenig dat u in staat bent een terugslag op te vangen. Gebruik altijd de extra handgreep (indien aanwezig) voor een maximale controle over het gereedschap in geval van terugslag en de koppelreactiekrachten bij het starten. De gebruiker kan een terugslag of de koppelreactiekrachten opvangen indien de juiste voorzorgsmaatregelen worden getroffen.
b) Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan teruglaan over uw hand.

c) Plaats uw lichaam Niet in het gebied waar het elektrisch gereedschap maar toe gaat wanner een terugslag optreedt. Een terugslag zal het gereedschap beween in de tegenovergestelde richting van de draairichting van de schijf op het moment van beknellen.
d) Wees bijzonder voorzichtig bij het werken met hoeken, scherpe randen, enz. Voorkom dat het accessoire springt of bekneld raakt. Hoeken, scherpe randen of springen veroorzaken vaak beknellen van het draaiende accessoire wat leidt tot terugslag of verlies van controle over het gereedschap.
e) Bevestig geen houtbewerkingsblad van een zaagketting of getand zaagblad. Dergelijkke bladen leiden vaak tot terugslag of verlies van controle over het gereedschap.

Veiligheidswaarschuwingen specifiek voor slijp- endoordslipwerkzaamheden:

a) Gebruikuitsluitend schijven van het type aanbevolen voor uw elektrisch gereedschap en de specifiekesbecchemkap voor de te gebruiken schijf. Schijven waaroor het elektrisch gereedschap Niet is ontworpen, kennen Niet goed worden afgeschermd en zichn Niet veilig.
b) Het slijpvlak van slijpschijven met een verzonken middengat moet lager liggen dan het vlak van de lip op de beschemkap. Een onjuist aangebrachte schijf die uitsteekt door het vlak van de lip op de beschemkap kan nicht afdoende worden beschermd.
c) De beschemkap要去 stevig worden vastgezet aan het elektrisch gereedschap en in de maximaal beschemmende stand worden gezet zodateh hetkleinst mogelijk deel van de schijf is bloatgesteld in de richting van de gebruiker. De beschemkap helpt de gebruiker te beschemen gegen afgebrozen stukjes van de schijf, het per ongeluk aanraken van de schijf en vonden die kleding hunen doe ontvlammen.
d) De schijven moot uitsluitend worden gezruikt voor de aanbevolen toepassingen. Bijvoorbeeld: u mag Niet slijpen met de zichkant van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor slijpen met de rand. Krachten op het zijoppervlak kuren deze schijven doe broken.
e) Gebruik.altijd onbeschadigde schijfflenzen van de juiste afmetingen en vorm voor te gebruiken schijf. Een goede schijfflens ondersteunt de schijf en verkleint daarmee de kans op het breken van de schijf. Flennen voor doorslijpschijven hunnen verschillen van flennenoor slijpschijven.
f) Gebruik geen afgesleten schijven van grotere elektrische gereedschappen. Schijven die zijn bedoeld voor grotere elektrische gereedschappen zijn Niet geschikt voor de hogere spelheid van eenkleiner elektrisch gereedschap en+kennen in stukken breken.

Aanvullende veiligheidswaarschuwingen specifiek voor doorslijpwerkzaamheden:

a) Laat de doorslijpschijf Niet vastlopen en oefen geen buitensporige druk uit. Probeer Niet een buitensporig diepe sneede te slijpen. Een te groe kracht op de schijf verhoogt de belasting en de kans dat de schijf in de snede verdraait of vastloopt,

waardoor terugslag kan optreden of de schijf kan breken.

b) Plaatsw lichaam Niet in een lijn achefter de ronddraaiende schijf. Wanner de schijf, op het aangrijppunt in het werkstuk, zich van uw lichaam af beweegt, kannen door de mogelijkere terugslag de ronddraaiende schijf en het elektrisch gereedschap in uwrichting worden geworpen.
c) Wanneer de schijf vastloopt of u het slijpen onderbreekt, schakelt u het elektrisch gereedschap uit en houdt u dit stil totdat de schijf volledig tot stilstand is gekomen. Probeer nooit de doorslijpschijf uit de snede te halen werwijl de schijf nog draait omdat hierdoor een terugslag kan optreden. Onderzoek waarom de schijf is vastgelopen en tref afdoende maatregelen om de oorzaak ervan op te heffen.
d) Begin nicht met dooreljpen verwilj de schijf al in het werkstuk steekt. Wacht totdat de schijf de volle snugelid heeft bereikt en breng daarna de schijf voorzichtig terug in de snede. Wanner het elektrisch gereedschap opnieuw worden gestart verwilj de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.
e) Ondersteun platen en große werkstukken om de kans op het beknellen van de schijf en terugslag te minimisieren. Grote werkstukken neigen door te zakken onder hun eigen gewicht. U moet het werkstuk ondersteunen vlakbij de snijlijn en vlakbij de rand van het werkstuk aan beiden kanten van de schijf.
f) Wees extra voorzichtig bij blind slijpen in bestaande wonden of op andere plaaten. Deuitstekende schijf kan gas- of waterleidingen, elektrische bedrading of voorwerpen die terugslag veroorzaken raken.

Veiligheidswaarschuwingen specifiek voor schuurwerkzaamheden:

a) Gebruik geen veel te grote schuurpapierschijven. Volg de aanwijzingen van de fabrikant bij uw keuze van het schuurpapier. Te groot schuurpapier dat uitsteekt tot voorbij de rand van het schurkussen levert snijgevaar op en kan bekellen of scheuren van de schuurpapierschijf of terugslag veroorzaken.

Veiligheidswaarschuwingen specifiek voor draadborstelwerkzaamheden:

a) Wees erop bedacht dat ook tijdens normala gebruik borsteldraden door de borstel worden rondgeslingerd. Oefen Niet te veel kracht uit op de borsteldraden door een te hoge belasting van de borstel. De borsteldraden können met gemak door dunne kleding en/of de huid dringen.
b) Als het gebruik van een beschemkap worden aanbevolen voor draadborstelen, zorgt u ervoor dat de draadschijf of draadborstel Niet in aanraking komt met de beschemkap. De draadschijf of draadborstel kan in diameter toenemen als gevolg van de werkbelasting en centrifugale krachten.

Aanvullende veiligheidswaarschuwingen:

1. Bij gelebruik van een slijpschijf met een verzonken middengat, mag u uitsluitend met glasvezel versterkte schijven gelebruiken.

2. GEBRUIK NOOIT een stenen komschij op deze silijpmachine. Deze slijpmachine is Niet ontworpen voor dit type schijven en het gebruik ervan kan leiden tot ernstig personelijk letsel.

3. Let erop dat u de as, de flens (met name de montagekant) en de borgmoer Niet beschadigt. Als deutsche onderdelen beschadigd raken, kan de schijf breken.
4. Zorg ervoor dat de schijf Niet in aanraking is met het werkstuk voordat u het gereedschap hebt ingeschakeld.
5. Laat het gereedschap eenijdje draaien voordat u het werkstuk gaat zagen. Controller op trillingen of schommelinge die op onjuiste montage of een slecht uitgebalanceerd schijf konnen wijzen.
6. Gebruik de aangegeven Kant van de schijf om mee te slijpen.
7. Laat het gereedschap Niet ingeschakeld liggen. Bedien het gereedschap alleen wanner u het vasthoudt.
8. Raak de schijf Niet onmiddelijk na gebruik aan. Deze kan bijzonder heet+zijn en brandwonden op uw huidveroorzaken.
9. Houd u aan de instructies van de fabrikant voor juiste montage en gebruik van de schijven. Behandel en bewaar de schijven zorgvuldig.
10. Gebruik Niet afzonderlijke verkleinbussen of adapterringen om slijpschijven met een groot middengat te konnen monteren.
11. Gebruik uitsluitend flenzen die geschikt zijn voor dit gereedschap.
12. Voor gereedschappen waarop schijven met schroefdraad in het middengat+kennen worden gemonteerd,controlert u dat de schroefdraad van de schijf lang genoeg is voor de lengte van de as.
13. Controller het werkstuk goed worden ondersteund.
14. Wees erop bedacht dat de schijf blijdt doordraaien nadat het gereedschap isuitgeschakeld.
15. Als de werkkuimte bijzonder heet en vochtig is, of sterk verwild is met geleidend stof, gebruik dan een kortsluitonderbreker (30mA) om de veiligkeit van de gebruiker te garanderen.
16. Gebruik het gereedschap Niet op materiaal dat asbest bevat.
17. Bij gelebruik van een doorslijpschijf, gelebruikt u altijd de stofbeschemkap, zoals vereist doorplaatselijke regelgeving.
18. Doorslijpschijven mogen nicht worden bloatgesteld aan enige laterale druk.

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle voiligheidsvoorschriften van het betreffende product alsijd strikt in acht. VERKEERD GEBRUIK of het Niet volgen van de voiligheidsinstrumentes in deze gebruikaanwijzing kan leiden tot ernstig persoonlijk letsel.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

• Controleer alkijd of het gereedschap is uitgeschakeld en de stekker uij het stopcontact is getrokken alvorens de functies van het gereedschap te controlleren of af te stellen.

Asvergrendeling

LET OP:

Bedien de asvergrendeling nooit verwijl de as nog draait. Het gereedschap kan hierdoor worden beschadigd (zie afb. 1).

Druk op de asvergrendeling om te voorkomen dat de as kan draaien tijdens het monteren of verwijderen van schijven of accessoires.

Werking van de aan-uitschakelaar

LET OP:

• Controller als tijd, voordat u het gereedschap aansluit op het elektriciteit'snet, of de aan-uitschakelaar op de juiste manier schakelt en weer terugkeert naar de uitstand, wanneer achefter op de aan-uitschakelaar worden gedrukt.
• De aan-uitschakelaar kan worden vergrendeld in de aan-stand ten behoeve van het gebruikersgemak bij langdurig gebruik. Wees voorzigth wanner het gereedschap in de aan-stand is vergrendeld en houd het gereedschap stevig vast.

Om het gereedschap in te schakelen, schuift u de aan-uitschakelaar maar de stand "i" (aan) door gegen dechterkant van de aan-uitschakelaar te duwen. Om het gereedschap continu te lately werken, drukt u op de voorkant van de aan-uitschakelaar om deze te vergrendelen (zie aflb. 2).

Om het gereedschap te stoppen, drukt u op de achterkant van de aan-uitschakelaar en schuift u deze maar de stand "O" (uit).

Bedrijslampje (zie afb. 3)

Het bedrijslampje gaat branden zodia de stekker van het gereedschap in een stopcontact worden gestoken. Als het lampje Niet brandt, kan het netsnoer beschadigd zijn of de sturing defect. Als het lampje brandt, maar het gereedschap Niet start, zichs Niet wanneer de schuifknop in de aan-stand worden gezet, kennen de koolborstels versleten zijn, of kennen de motor, de sturing, of de schuifknop defect়.

Onbedoelde herstartpreventie

Het gereedschap start nicht met de schuifknop op aan, ook nicht als de stekker in het stopcontact worden gestoken.

Op dit moment knippert het bedrijslampje rood ten teken dat de onbedoelde herstartpreventie werkt.

Hef de onbedoelde herstartpreventionie op door de aanuitschakelaar maar de stand "O" (uit) terug te schuiven en dan los te lately.

Zachte-startfunctie

De zache-startfunctie onderdrukt de startschok.

Mechanische rem

Voor de modellen GA4541R en GA5041R

De mechanische rem treedt in werkung zodia het gereedschap isuitgeschakeld.

De rem werkst nicht wanner de voeding worden onderbroken verwil de aan-uitschakelaar nog ingeschakeld is.

DE ONDERDELEN MONTEREN

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens enige werkzaamheden aan het gereedschap uit te voeren.

De zichhandgreep monteren (handvat)

LET OP:

• Controller allergood voor gebruik dat de zichhandgreep stevig vastzit.

Draai de zichhandgreep vast op het gereedschap in een van de standen aangegeven in de afbeelding (zie afb. 4).

De beschemkap aanbrengen en verwijderen (voor schijf met een verzonken middengat, lamellenschijf, flexischijf, schijfvormige draadborstel, doorslijpschijf, diamantschijf)

WAARSCHUWING:

Bij gebruik van een slijpschijf met een verzonken middengat, lamellenschijf, flexischijf schijfvormige draadborstel要去 de beschermkap zodanig op het gereedschap worden gemonteerd dat de gesloten zichde van de kap algtdaar de gebruiker is geleerd.
- Wonneer u een doorslijschijf of diamantschijf gebruikt,要去 u alkijd een beschemkap gebruiken die special ontworpen is voor gebruik met doorslijschijven. (In sommige Europese landen kan bij gebruik van een diamantschijf de normale beschemkap worden gebruikt. Houd u aan de regelgeving in uw land.)

Voor gereedschap met beschemkap type klemhendel (zie afb. 5)

Draai de schroef los en trek daarna de hendel in derichting van de pijl. Monteer de beschemkap met deuitsteeksels op de beschemkaprand uitgelijnd met deinkepingen in het lagerhuis. Draai verrolgens de beschemkapaar een dusdanige hoek dat ze de gebruiker beschermtijdens de werkzaamheden.

Trek de hendel in de richting van de pijl. Zet daarna de beschemkap vast door de schroef aan te draaien. Draai tenslotte de schroef stevig vast. U kunt de instelhoek van de beschemkap aanpassen met de hendel (zie afb. 6).

Om de beschermkap te verwijderen, volgt u de procedure in omgekeerde volgorde.

Voor gereedschap met beschemkap type borgschroef (zie afb. 7)

Monteer de beschemkap met de uitsteeksels op de beschemkaprand uitgelijnd met de inkepingen in het lagerhuis. Draai verrolgens de beschemkapaar een dusdanige hoek dat deze de gebruiker beschermtijdens de werkzaamheden. Draai tenslotte de schroef stevig vast.

Om de beschermkap te verwijderen, volgt u de procedure in omgeekerde volgorde.

Een schijf met een verzonken middengat of een lamellenschijf (optioneel accessoire) aanbrengen en verwijderen

WAARSCHUWING:

• Bij gebruik van een slijpschijf met een verzonken middengat of een lamellenschijf,要去 de beschemkap zodanig op het gereedschap worden gemonteerd dat de gesloten ziche van de kap altijd maar de gebruiker is gekeerd.

Breng de binnenflens aan op de as.

Zorg ervoor dat het ingedeukte deel van de binnenflens wordt aangebracht op het rechte deel onderaan de as.

Monteer de schijf op de binnenflens en schroef de borgmoer op de as (zie afb. 8).

Om de borgmoer vast te draaien, drukt u de asvergrendeling stevig in zodat de as Niet kan draaien, en gebruikt uervoVGens de borgmoersleutel om de borgmoer stevig rechtsom vast te draaien (zie affb. 9).

Omdeschijteverwijderen,volgtudeprocedurein omgekeerde volgorde.

Superflens (optioneel accessoire)

LET OP:

• Gebruik de superflens nicht op modellen die zijn uitergerust met een Mechanische rem. Anders kanDEX losraken wonneer de rem in werkung treedt.

Modellen voorzien van de letter F zijn standarda uitergerust met een superflens. In vergelijkking met een conventionele flens, is hierbij slechts 1/3 van de kracht nodig om de borgmoer los te draaien.

De Ezynut (optioneel accessoire) aanbrengen of verwijderen

A LET OP:

• Gebruik Ezynut Niet met een superflens of een haakse sijilmachine met een "F" achteraan de modelnaam. Dergelijkfe flenzen zo dik dat nicht de gehele schroefdraad op de as kan worden gedraaid.

Breng de binnenflens, sliipschijf en Ezynut zodanig aan op de as dat het Makita-logo op de Ezynut maar buiten is gericht (zie afb. 10).

Druk de asvergrendeling in en draai de Ezynut vast door de slijpschijf zo ver möglichk rechtsom te draaien.

Draai de buitenring van de Ezynut linksomidepressi te draaien (zie afb. 11).

OPMERKING:

• De Ezynut kan met de hand worden losgedraid wonneer de pijl maar de nok wijst. Anders is een borgmoersleutel nodig om hem los te draaien. Steek eén pen van de sleutel en een gat en draai de Ezynut linksom (zie afb. 12 en 13).

Een flexischijf (optioneel accessoire) aanbrengen of verwijderen

WAARSCHUWING:

• Gebruik altijd de bijgeleverde beschermkap wanner u met een flexischijf werkt. De schijf kanijdens het

gebruik kapotslaan en de beschemkap helpt verwondingen voorkomen.

Houd u aan de instructies voor een schijf met een verzorken middengat, maar gebruik tevens een kunststofrugschijf onder de schijf. Raadpleeg de volgorde van aanbrentgen op de accessaire-page in deze gebruiksaanwijzing (zie afb. 14).

Een schuurschijf (optioneel accessoire) aanbrengen of verwijderen

OPMERKING:

• Gebruik uitsluitend schuracccessoires die in deze gebruiksaanwijzing worden aangegeven. Deze dieren apart te worden aangeschaft.

Breng de rubberen rugschijf aan op de as. Breng de schijf aan op de rubberen rugschijf en draai de borgmoer voor schuren op de as. Om de borgmoer voor schuren vast te draaien, drukt u de asvergrendeling stevig in zatat de as Niet kan draaien, en gebruikt u cervolgens de borgmoersleutel om de borgmoer stevig rechtsom vast te draaien (zie afb. 15).

Omde schuurschijf te verwijderen, volgt u de procedure in omgekeerde volgorde.

Stofroosters aanbrengen en verwijderen (optioneel accessoire)

WAARSCHUWING:

• Controleer.altijdof het gereedschap isuitgeschakeld en de stekker uij het stopcontact isgetrokken alvorens de stofroosters aan te brengenof te verwijderen. Als u dit Niet doet, kan dit leiden tot Beschadiging van het gereedschap of persoonlijk letsel.

Er zijn vier stofroosters die elk op een andereplaats worden gebrukt.

Bevestig de stofroosters met de markingsen (A, B, C en D) op de afgebeelde plaatsen. Klik de pennen in de ventilatieopeningen (zie afb. 16).

Het stofrooster kan met de hand worden verwijderd.

OPMERKING:

• Maak het stofrooster schoon wanner het verstopt raakt met stof en vreme de stoffen. Doorwerken met een verstopt stofrooster kan het gereedschap beschadigen.

BEDIENING

WAARSCHUWING:

• Het要去 nooit nodig zich onGreat kracht uit te oefenen op het gereedschap. Het gewicht van het gereedschap zorgt al voor voldoende druk op het werkstuk. Grote kracht en hoge druk uitoefenen kunnen ertoe leiden dat de schijf breekt. Dit is zeer gevaarlijk.
• Vervang de schijf ALTIJD als het gereedschapijdens het slijpen is gevallen.

• Stoot of sla NOOIT met de slijpschijf gegen het werkstuk.
  Voorkom dat de schijf over het werkstuk huppelt of bekneld raaktijdens het werken in hoeken, op scherpe randen, enz. Hierdoor kurz u de contrôle over het gereedschap verliezen of kan terugslag wordenveroorzaakt.

• Gebruik het gereedschap NOOIT met zaagbladen en dergelijkke. Als dergelijkke zaagbladen op een slijpmachine worden gebruikt, verspringen ze veelal waardoor u de contrôle over het gereedschap verliest en persoonlijk letsel kan ontstaan.

LET OP:

• Schakel het gereedschap nooit in verwijl.Deze het werkstuk raakt omdat hierdoor de gebruiker kan worden verwond.
• Draagijdens het gebruik algtd een veiligheidsbril of spatschem.
• Schakel na gebruik altijd het gereedschap uit en wacht totdat de schijf volledig tot stilstand is gekomen alvorens het gereedschap neer te leggen.
• Houd het gereedschap algijd stevig vast met een hand op de behuizing en de andere hand aan de zichhandgreep.

Gebruik als slijpmachine of schuurmachine (zie afb. 17)

Schakel het gereedschap in en breng daarna de schijf in aanraking met het werkstuk.

In het algemeen geldt: houd de rand van de schijf onder een hoek van ongeveer 15^ op het oppervlak van het werkstuk.

Tijdens de inlopperiode van een nieuwe schijf, mag u de slipmachine nicht in de richting van pij B gebruiken odomat de schijf dan in het werkstuk za snijden. Nadat de rand van de schijf is afgerond door被动 gruik, kutu de schijf in de richting van zowel pij A als B gebruiken.

Gebruik met een doorslijpschijf of diamantschijf (optioneel accessoire)

WAARSCHUWING:

• Wanner u een doorslijpschrift of diamantschijf gebruikt,要去 u alkijd een beschemkap gebruiken die special ontworpen is voor gebruik met doorslijpschijven. (In sommige Europese landen kan bij gebruik van een diamantschijf de normale beschemkap worden gebruikt. Houd u aan de regelgeving in uw land.)
• Gebruik NOOIT een doorslijpschijf om zijdelings mee te slijpen.
• Laat de schijf Niet vastlopen en oefen geen buitensporige druk ut. Probeer Niet een buitensporig diepe snede te slijpen. Een te große kracht op de schijf verhoegt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waardoor terugslag kan optreden, de schijf kan breken of de motor oververhit kan raken.
• Begin nicht met doorslijpen verwijl de schijf al in het werkstuk steekt. Laat de schijf eerst de volte snelheid bereiken en breng daarna de schijf voorzichtig in de smede door het gereedschap waar voren over het werkstukoppervlak te bewegen. Wanner het elektrisch gereedschap worden gestart verwijl de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.

• Tijdens het doorslijpen mag u nooit de hoek van de schijf veranderen. Door zijdelingse druk uit te oefenen op de doorslijpschijf (zoals bij slijpen), zal de schijf barsten en breken waardoor ernstig persoonlijk letsel wordenveroorzaakt.

• Een diamantschijf moet haaks op het door te slijpen werkstuk worden gebruikt.

Volg voor het aanbrengen de instructies voor een schijf met een verzonken middengat (zie afb. 18).

De montagerichting van de borgmoer en binnenflens verschift afhankelijk van de dikte van de schijf.

Raadpleeg het onderstaande overzicht (zie afb. 19).

Gebruik met een komvormige draadborstel (optioneel accessoire)

LET OP:

• Controller de werkung van de draadborstel door het gereedschap onbelast te latente draaien terwijl u erop let dat niemand vór of in een lijn met de draadborstel staat.
• Gebruik de draadborstel Niet wanneer deze beschadigd is of onbalans heeft. Het gebruik van een beschadigde draadborstel verhoogt de kans op verwonding door aanraking van afgebrozen borsteldraadjes.

Trek de stekker uit het stopcontact en leg het gereedschap ondersteboven zodate u goed bij de as kan. Verwijder het accessoire vanaf de as. Draai de komvormige draadborstel op de as en draai hem vast met behulp van de bijgeleverde sleutel. Voorkomijdens gebruik van de draadborstel te veel druk waardoor de draadjes te veel verbuigen en daardoor te vroeg afbreken (zie afb. 20).

Gebruik met een schijfvormige draadborstel (optioneel accessoire)

LET OP:

• Controleer de werkung van de schijfvormige draadborstel door het gereedschap onbelast te latent draaien terwijd u erop let dat niemand voor of in een lijn met de schijfvormige draadborstel staat.
• Gebruik de schijfvormige draadborstel Niet wanner deze beschadigd is of onbalans heeft. Het gebruik van een beschadigde schijfvormige draadborstel verhoegt de kans op verwonding door aanraking van afgebroken borsteldraadjes.
• Gebruik bij de schijfvormige draadborstel ALTIJD de beschemkap, waar bij de buitendiameter van de schijfvormige draadborstel binnenin de beschemkap要去 vallen. De schijf kan tijdens het gebruik kapotslaan en de beschemkap helpt verwondingen voorkomen.

Trek de stekker uit het stopcontact en leg het gereedschap ondersteboven zodat u goed bij de as kan. Verwijder het accessoire vanaf de as. Draai de schijformige draadborstel op de as enzet hem vast met de sleutels (zie afb. 21).

Voorkomijdens gelebruik van de schijfvormige draadborstel te veel druk waardoor de draadjes te veel verbuigen en daardoor te vroeg afbreken.

ONDERHOUD

LET OP:

Zorg er altijd voor dat het gereedschap isuitgeschakeld en de stekker uit het stopcontact is

getrokken, voordat u een inspectie of onderhouduitvoert.

• Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, verrormen of barsten.

Het gereedschap en de luchtinlaat- en

luchtuitaatopeningen moeten schoon gehonden worden. Maak de luchtinlaat- en luchtuitaatopeningen van het gereedschap regelmatig schoon of zoda de openingen verstopt dreingen te raken (zie afb. 22).

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, controle en verrangin van de koolborstels, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altiid met gebruikmaking van originele Makita-verbangingsonderdelen.

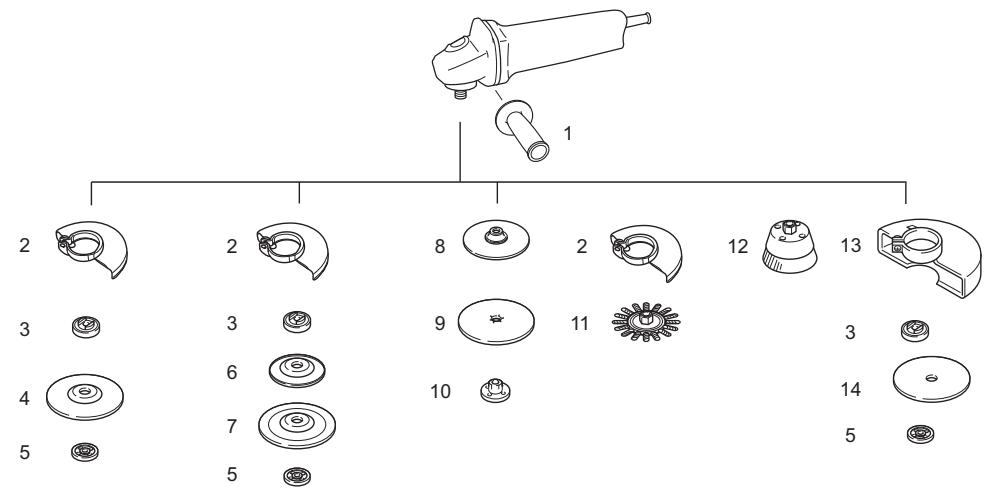

VERKRIJGBARE ACCESSOIRES

△LETOP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaaanwijzing worden beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor personelijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluiend voor de aangegeven gebruiksdoeleinden.

Mocht u meer informatie wollen hebben over deze accessoires, dan kurz ucontact opnemen met uw plaatselijke Makita-servicecentrum.

Stofrooster

	Model 115 mm (4-1/2")	Model 125 mm (5")	Model 150 mm (6")
1	Handgreep 36
2	Beschemkap (voor slijpschijf)
3	Binnenflens Superflens *1
4	Schijf met een verzonken middengat/lamellenschijf
5	Borgmoer Ezynut *2
6	Kunststofrugschijf		-
7	Flexischijf		-
8	Rubberen rugschijf 100	Rubberen rugschijf 115	Rubberen rugschijf 125
9	Schuurschijf
10	Borgmoer voor schuren
11	Schijfvormige draadborstel
12	Komvormige draadborstel
13	Beschemkap (voor doorslijpschijf) *3
14	Doorslijpschijf of diamantschijf
-	Borgmoersleutel

Opmerking:

1 Gebruik de superflens Niet op een slijpmachine die is uitgerust met een remfunctie.
2 De superflens en de Ezynutogen Niet tezamen worden gebruikt.
*3 In sommige Europese landen kan bij gebruik van een diamantschijf de normale beschemkap worden gebruikt in plaatv van de speciale beschemkap die beiden zijden van de schijf aftersmet. Houd u aan de regelgeving in uw land.

015284

OPMERKING:

• Sommige items op de lijst+kunnen zijn inbegrepen in de doos van het gereedschap als standardt toebehoren. Zij hunnen van land tot land verschillen.

Geluid

ENG905-1

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens EN60745:

Modellen GA4540R en GA5040R

Geluidsdrukniveau (L_DA) : 86 dB (A)

Geluidsvermogenniveau (L_WA) : 97 dB (A)

Onzekerheid (K): 3 dB (A)

Modellen GA4541R en GA5041R

Geluidsdrukniveau (L_pA) : 84 dB (A)

Geluidsvermogenniveau (L_WA) : 95 dB (A)

Onzekerheid (K): 3 dB (A)

Model GA6040R

Geluidsdrukniveau (L_pA) : 87 dB (A)

Geluidsvermogenniveau (L_WA) : 98 dB (A)

Onzekerheid (K): 3 dB (A)

Draag gehoorbescherming.

Trillingen

ENG900-1

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745:

Model GA4540R

Gebruikstoepassing: slijpen van oppervlakken met normale zijhandgreep

Trillingsemissie (a_h,AG) .. 6,5m / s^2

Onzekerheid (K): 1,5 m/s²

Gebruikstoepassing: slijpen van oppervlakken met

trillingsbestendige zijhandgreep

Trillingsemissie (a_h,AG) .. 6,0m / s^2

Onzekerheid (K): 1,5 m/s²

Gebrukstoepassing: schuren met schijf

Trillingsemissie (a_h,DS) .. 2,5m / s^2 oflager

Onzekerheid (K): 1,5 m/s²

Modellen GA4541R, GA5040R en GA6040R

Gebruikstoepassing: slijpen van oppervlakken met normale zijhandgreep

Trillingsemissie (a_h,AG) .. 7,0m / s^2

Onzekerheid (K): 1,5 m/s²

Gebruikstoepassing: slijpen van oppervlakken met trillingsbestendige zijhandgreep

Trillingsemissie (a_h,AG) .. 6,0m / s^2

Onzekerheid (K): 1,5 m/s²

Gebrukstoepassing: schuren met schijf

Trillingsemissie (a_h,DS) .. 2,5m / s^2 oflager

Onzekerheid (K): 1,5 m/s²

Model GA5041R

Gebruikstoepassing: slijpen van oppervlakken met normale zijhandgreep

Trillingsemissie (a_h,AG) .. 7,5m / s^2

Onzekerheid (K): 1,5 m/s²

Gebruikstoepassing: slijpen van oppervlakken met trillingsbestendige zijhandgreep

Trillingsemissie (a_h,AG) .. 6,0~m / s^2

Onzekerheid (K): 1,5 m/s²

Gebrukstoepassing: schuren met schijf

Trillingsemissie (a_h,DS) .. 2,5m / s^2 oflager

Onzekerheid (K): 1,5 m/s²

ENG902-1

• De opgegeven trillingsemissiewaarde is gemeten volgens de standardtestmethode en kan worden gebrukt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgevegen trillingsemissiewaarde kan ook worden gebrukt voor een beoordeeling vooraf van debloostvelling.
• De opgegeven trillingsemissiewaarde worden gebruikt bij veel toepassingen van het elektrisch gereedschap. Echter, indien het elektrisch gereedschap worden

gebruikt bij andere toepassenen, dan kan de trillingsemissiewaarde anders zich.

WAARSCHUWING:

• De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschellen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gebruikt.
  Zorg ervoor dat veiligehidsmaatregelen worden getroffen ter bescherming van de operator die zich gebaseerd op een schatting van de blootstelling onder practijkomstandigheden (rekening houdend met allefasen van de bedrijfscylus, zoals de tijsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).

Alleen voor Europese landen

ENH101-18

EU-verklaring van conformiteit

Makita verklaart dat de volgende machine(s):

Aanduiding van de machine:

Haakse slijpmachine

Voldoen aan de volgende Europese richtlijnen: 2006/42/EG

Deze zijn gefabricierte in overeenstemming met de volgende normen of genormaliserde documenten: EN60745

Het technische bestand volgens 2006/42/EG is verkrijgbaar bij:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgie

28.5.2014

Yasushi Fukaya

Director

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgie

ESPANOL (Instrucciones originales)
