MANUALE UTENTE GA5040R MAKITA

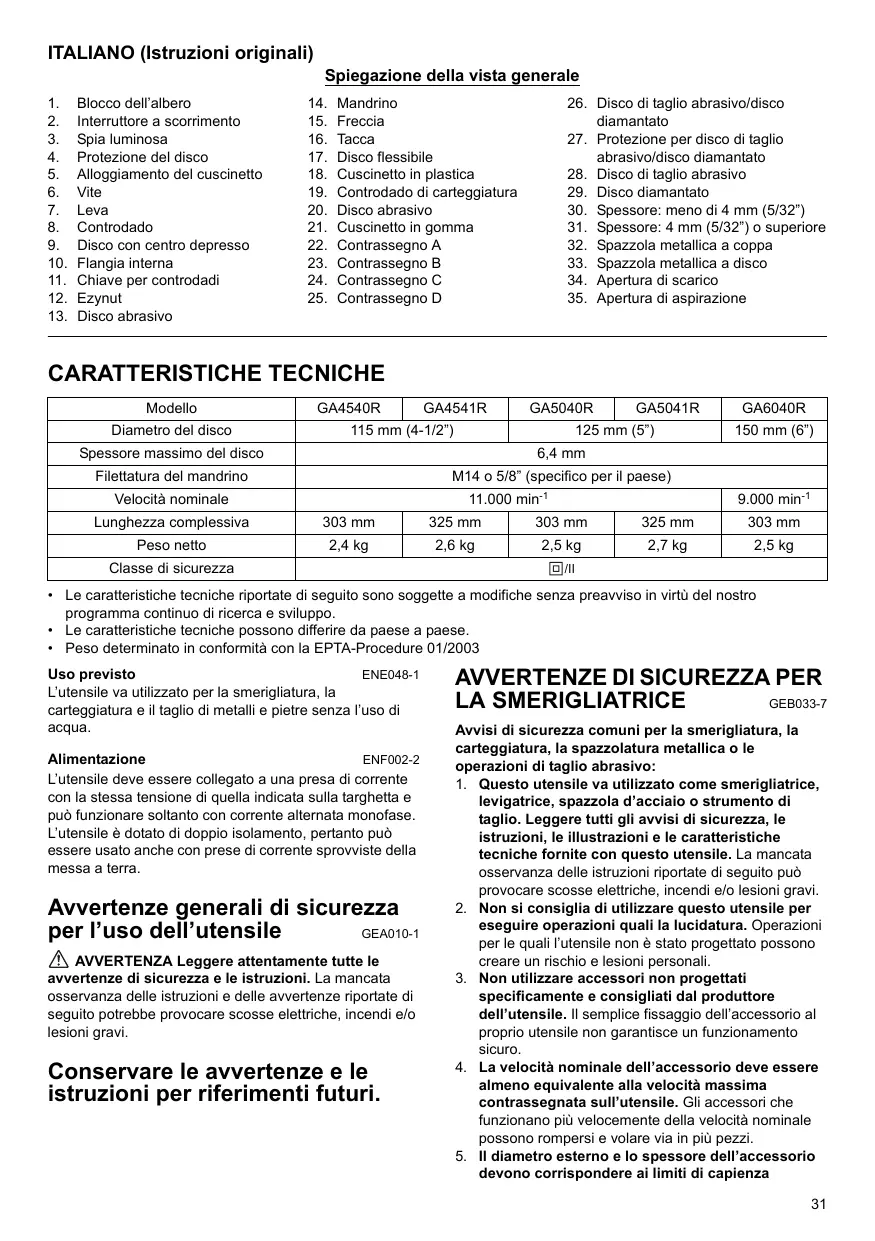

ITALIANO (Istruzioni originali)

Spiegazione della vista generale

1. Blocco dell'albero
2. Interruttore a scorrimento
3. Spia luminosa
4. Protezione del disco
5. Alloggiamento del cuscinetto
6. Vite
7. Leva
8. Controdado
9. disco con centro depresso
10. Flangia interna
11. Chiave per controdadi
12. Ezynut

13. disco abrasivo

14. Mandrino

15. Freccia
16. Tacca
17. disco flessible
18. Cuscinetto in plastica
19. Controdado di carteggiatura
20. disco abrasivo
21. Cuscinetto in gomma
22. Contrassegno A
23. Contrassegno B
24. Contrassegno C

25. Contrassegno D

26. Disco di taglio abrasivo/disco diamantato

27. Protezione per disco di taglio abrasivo/disco diamantato
28. Disco di taglio abrasivo
29. disco diamantato
30. Spessore: meno di 4 mm (5/32")
31. Spessore: 4mm (5 / 32^ ) o superiore
32. Spazzola metallica a Coppa
33. Spazzola metallica a disco
34. Apertura di scarico
35. Apertura di aspirazione

CARATTERISTICHE TECNICHE

Modello	GA4540R	GA4541R	GA5040R	GA5041R	GA6040R
Diametro del disco	115 mm (4-1/2")		125 mm (5")		150 mm (6")
Spessore massimo del disco	6,4 mm
Filettatura del mandrino	M14 o 5/8" (specifico per il paese)
Velocità nominale	11.000 min-1				9.000 min-1
Lunghezza complessiva	303 mm	325 mm	303 mm	325 mm	303 mm
Peso netto	2,4 kg	2,6 kg	2,5 kg	2,7 kg	2,5 kg
Classe di sicurezza	回/II

• Le caratteristica tecniche riportate di seguito sono soggette a modifiche alla preavviso in virtù del loro programma continuo di ricerca e sviluppo.
• Le caratteristiche tecniche possono differire da paese a paese.
• Peso determinato in conformità con la EPTA-Procedure 01/2003

Uso previsto

ENE048-1

L'utensile va utilizeszato per la smerigliatura, la carteggiatura e il taglio di metalli e pietre alla l'uso di acqua.

Alimentazione

ENF002-2

L'utensile deve essere collegato a una presa di corrente con la stessa tensione di quella indicata sulla targhetta e cui funzionare soltanto con corrente alternata monofase. L'utensile è dotato di doppio isolamento, pertanto cui essere usatoanche con prese di corrente sprovviste della messa a terra.

Avvertenze generali di sicurezza per l'uso dell'utensile

AVVERTENZA Leggere attentamente tutte le avventenze di sicurezza e le istruzioni. La mancata osservanza delle istruzioni e delle avventenze riportate di seguito potrebbe provocare scosse elettriche, incendi e/ o lesionsi gravi.

Conservare le avventenze e le instruzioni per riferimenti futuri.

AVVERTENZE DI SICUREZZA PER LA SMERIGLIATRICE GEB033-

GEB033-7

Avvisi di sicurezza comuni per la smerigliatura, la carteggiatura, la spazzolatura metallica o le operazioni di taglio abrasivo:

1. Questo utensile va utilizzato come smerigliatrice, levigatrice, spazzola d'acciaio o strumento di taglio. Leggere tutti gli avvi di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche fornite con questo utensile. La mancata osservanza delle istruzioni riportate di seguito può provocare scosse elettriche, incendi e/o lesioni gravi.
2. Non si consiglia di utilizzare questo utensile per eseguire operazioni quali la lucidatura. Operazioni per le quali l'utensile non è stato progettato posso sono create un rischio e lesioni personali.
3. Non utilizzato accessori non progettati specificamente e consigliati dal produttore dell'utensile. Il semplice fissaggio dell'accessorio al proprio utensile non garantisce un funzionamento sicuro.
4. La velocità nominale dell'accessorio deve essere almeno equivalente alla velocità massima contrassegnata sull'utensile. Gli accessori che funzionano più velocimento della velocità nominale possono rompersi e volare via in più pezzi.
5. Il diametro esterno e lo spessore dell'accessorio devono corrispondere ai limiti di capienza

dell'utensile. Gli accessori con dimensioni errate non possono essere prestetti o controllati adeguatamente.

1. L'attacco filettato degli accessori deve corrispondere alla filettatura del mandrino della smerigliatrice. Per quanto riguarda gli accessori montati mediante flange, il diametro del foro dell'albero sull'accessorio deve corrispondere a quello della flangia. Gli accessori che non corrispondono all'attacco di montaggio risulteranno sbilanciati, vibrannoccessivamente e potrebbero causare la perdita di controllo.
2. Non utilizzato un accessorio danneggiato. Prima digni utilizzato, controllare gli accessori quali i dischi abrasivi per verificare l'eventuale presenza di schegge e fessure, cuscinetti di supporto per crepe, strappi o usura in effesso, utilizzato una spazzola metallica per fili allentati o con fessure. Se l'utensile o l'accessorio cadono, controllare l'eventuale presenza di danni o installare un accessorio intatto. Una volta controllato e installato l'accessorio, posizionarsi insiemeagli astanti lontano dal piano dell'accessorio rotante e azionare l'utensile alla massima velocità a vuoto per un minuto. Normalmente, gli accessori danneggiati si romperanno durante quello periodo di prova.
3. Indossare l'equipaggiamento di protezione individuale. A seconda dell'applicazione, utilizzare uno schermo facciale, occhiali protettivi o di sicurezza. Se necessario, indossare una maschera antipolvere, protezioni acustiche, quanti e un grembiule da officina in grado di fertare frammenti piccoli o abrasivi del pezzo in lavorazione. La protezione degli occhi deve essere capace di arrestare i residui volanti generati dalle varie operazioni. La maschera antipolvere o il respiratore devono essere in grado di filtrare le particelle generate alla propria attività. L'esposizione prolongata al rumore ad alta intensità può causare la perdita dell'udito.
4. Mantenere gli astanti ad una distance di sicurezza dall'area di lavoro. Tutte le persone che entrano nella zona di lavoro devono indossare l'equipaggiamento di protezione individuale. I frammenti di un pezzo o di un accessorio rotto possono volare via e provocare lesions或者其他 l'area operative immediata.
5. Nel corso di operazioni che potrebbero portare l'accessorio di taglio a contatto con conduttori nascosti o con il proprio cavo di alimentazione, impugnare l'utensile esclusivamente mediante le superfici isolate predisipose. Se l'accessorio da taglio entra a contatto con un filo percorso da corrente, le parti metalliche esposte dell'utensile si troveranno anch'sesse sotto tensione e potrebbero provocare scosse elettriche all'operatore.
6. Posizionare il cavo lontano dell'accessorio rotante. Se si perde il controllo, il cavo potrebbe essere tagliato o restare impigliato, nelle lo mano o il braccio potrebbero essere spinti nell'accessorio rotante.
7. Non appoggiare mai l'utensile a terra se l'accessorio non è fermo completamente.

L'accessorio rotantecould far presa sulla superficie e causare la perdita di controllo dell'utensile.

1. Non azionare l'utensile quando viene trasportato su un lato. Il contatto accidentale con l'accessorio rotante può strappare i vestiti, tirando l'accessorio sul proprioio corpo.
2. Pulire regolarmente le aperture di ventilazione dell'utensile. La ventola del motore attarra la polvere all'interno dell'alloggiamento e l'accumulo excessivo di polvere metallica cui causare pericolii elettrici.
3. Non utilizzato l'utensile vicino a materiali inflammabili. Le scintille potrebbero bruciare quosti materiali.
4. Non utilizzato accessori che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altri refrigeranti liquidi cui provocare folgorazione o scosse elettriche.

Contraccolpi e avvisi correlati

Un contraccolpo è una reazione improvisa che si verifica quando un disco mobile, una spazzola, un cuscinetto di supporto o qualunque altri accessorio si incastra o urta contro qualcosa. L'incastramento o l'urto causano uno stallo veloce dell'accessorio rotante che a sua volta mette fuori controllo l'utensile forzandolo nella direzione opposita alla rotazione dell'accessorio, causandone il grippaggio. Ad esempio, se un disco abrasivo si impiglia o urta contro un pezzo, il bordo del disco che entra nel punto di incastramento più scavare la superficie del materiale causando l'innalzamento o l'espulSION del disco. Il disco potrebbe saltare verso o lontano dall'opereatore, a seconda della direzione del movimento del disco nel punto di incastramento. In queste circostanze i dischi abrasivi possonoanche rompersi.

I contraccolpi sono determinati dall'uso improprio dell'utensile e/o da procedure o condizioni operative errate e possono essere evitati adottando le precauzioni specifiche illustrate di seguito.

a) Stringere con forza l'utensile e posizionare il proprio corpo e il braccio per resistere alle forze del contraccolpo. Utilizzato sempre la maniglia ausiliaria, se inclusa, per un controllo massimo della reazione contro la coppi di torsione o i contraccolpi durante l'avvio. L'operaatore può controllare le reazioni della coppi di torsione o le forze del contraccolpo, se vengono adottate le precauzioni adeguate.
b) Non posizionare mai le mani vicino all'accessorio rotante. Gli accessori possono causare contraccolpi alla mano.
c) Se si verificano contraccolpi, non posizionare il corpo nella zona in cui si spostera l'utensile. I contraccolpi spingeranno l'utensile in avanti nella direzione opposa al movimento del disco nel punto dell'urto.
d) Prestare particolare attenzione durante il lavoro negli angoli, sui cordi aguzzi e casi via. Evitare di fare rimbalzare o urtare l'accessorio. Gli angoli, i cordi taglienti o i rimbalzi tendono a strappare l'accessorio rotante e causare la perdita di controllo o contraccolpi.
e) Non collegare una lama da intaglio munita di una catena di taglio o una lama di taglio dentata. Queste lame creano frequentlymente contraccolpi e la perdita di controllo.

Avvisi di sicurezza specifici per le operazioni di smerigliatura e di taglio abrasivo:

a) Utilizzato soltanto i tipi di dischi consigliati per l'utensile e la protezione specifica progettata per il disco selezionato. I dischi non progettati per l'utensile non possono essere protetti adeguatamente e sono pericolosi.
b) La superficie di smerigliatura dei dischi a centro depresso deve essere montata sulla piano del lembo di protezione. Un montaggio improprio del disco, tale da farlo sporgere il piano del lembo di protezione, non può garantire una protezione adeguata.
c) La protezione deve essere fissata saldamente all'utensile e posizionata per la massima sicurezza, in modo che una parte minima del disco venga esposta verso l'operaatore. La protezione aiuta a proteggere l'operaatore da frammenti di disco rotti e dal contatto accidentale con il disco e con scintille che potrebbero incendiare gli abiti.
d) I dischi devono essere utilizzati sostanto per le applicazioni suggerite. Ad esempio: non smerigliare con il lato del disco da taglio. I dischi abrasivi da taglio devono essere utilizzati per la smerigliatura periferica, le forze laterali applicate a questi dischi possono causare the frantumazione.
e) Utilizzato sempre flange del disco intatte con le dimensioni e la forma corrette per il disco selezionato. Flange adeguate del disco supportano il disco e riducono quando la possibilità della relativa rottura. Le flange dei dischi di taglio sono essere diverse delle flange del disco di smerigliatura.
f) Non utilizzato dischi consumati di utensili con dimensioni maggiori. I dischi previsti per utensili più grande non sono adatti per le velocità più elevate di un utensile più piccolo e sostono frantumarsi.

Ulteriori avvisi di sicurezza specifici alle operazioni di taglio abrasivo:

a) Non "bloccare" il disco di taglio o applicare una pressione eccessiva. Non cercare di eseguire una profundità di taglio eccessiva. Il sovraccarico del disco allaumenta il caricamento e la predispositione all'avvitamento o al grippaggio del disco di taglio e la possibilità di contraccolpi o rotture del disco.
b) Non posizionare il corpo in linea e dietro al disco mobile. Se il disco, nel punto di mobilità, si sposta lontano dal corpo, gli eventuali contraccolpi possono spinge il disco mobile e l'utensile direttamente verso l'utente.
c) Quando il disco sta grippando o interrompe un taglio per qualsiaso motivo, spegnere l'utensile e mantenere l'utensile fermo fina a quando il disco si arresta completamente. Durante il taglio, non cercare mai di rimuovere il disco di taglio durante lo spostamento del disco, altrimenti possono verificarsi contraccolpi. Esaminare le condizioni operative e adottare me misure necessarie per eliminare le cause del grippaggio del disco.
d) Non ricomincare l'operazione di taglio sul pezzo in lavorazione. Attendere che il disco raggiunga la piena velocità e riprendere il taglio con la massima attenzione. Se l'utensile viene riavviato sul pezzo in lavorazione, il disco può grippare, sollevarsi o sobbalzare.

e) Supportare i pannelli o qualsiapi pezzo in lavorazione sovradimensionato per minimizzare il rischio di contraccolpi e incastramenti del disco. I pezzi in lavorazione di grande dimensioni tendono a flettersi sotto il loro stesso peso. Collocare supporti al di fatto del pezzo in lavorazione se entrambi i lati, sia vicino alla linea di taglio che all'estremità del disco.
f) Prestare particolare attenzione nel caso sia necessario eseguire "tagli con cavity" inserendo la lama in una parete esistente o in un'altra superficie chiusa. Il disco sporgente può tagliare i tubi dell'acqua o del gas, i cavi elettrici o gli oggetti che possono causare il contraccolpo.

Avvisi di sicurezza specifici per le operazioni di smerigliatura:

a) Non utilizzato una carta abrasiva
eccessivamente sovrdimensionata. Nel selezionare la carta abrasiva, seguire le ragcomandazioni dei produttori. Una carta abrasiva di dimensioni maggiori che si estende il cuscinetto da smerigliatura presenta un rischio di lacerazione e cui sono causare la sbavatura, l'usura del disco o contraccolpi.

Avvisi di sicurezza specifici per le operazioni di spazzolatura metallica:

a) Notare che le setole di ferro cadono alla spazzola persino durante le operazioni normali. Non sovraccarcare i fili applicando un carico eccessivo alla spazzola. Le setole di ferro possono penetrare lavorate nei vestiti leggeri e/o nella pelle.
b) Se per la spazzola metallica è consigliato l'utilizzo di una protezione, non fare interferire il disco a raggi o la spazzola con il disposativo. Il diametro del disco a raggi o della spazzola può espandersi a causa del carico di lavoro e delle forze centrifughe.

Avverenze di sicurezza supplementary:

1. Se vengono utilizzati dischi con un centro depresso, accertarsi che si tratti escludamente di dischi in fibra dietro vetro rinforzata.
2. NON UTILIZZARE MAI dischi a tazza in pietra. La presente smerigliatrice non è progettata per quello tipo dischi e l'uso di un tale prodotto potrebbe causare gravi lesionsi personali.
3. Fare attenzione a non danneggiare il mandrino, la flangia (soprattutto la superficie di installatione) o il controdo. Se queste parti vengono danneggiate, il disco potrebbe rompersi.
4. Verificare che il disco non tocchi il pezzo in lavorazione prima che si accenda l'interruttore.
5. Prima di usare l'utensile, lasciarlo funzionare a vuoto per quale minuto. Prestare attenzione a vibrazioni e oscillazioni, che potrebberoindicare difficiti di installmento o che il disco non è bilanziato correttamente.
6. Per la smerigliatura, usare la superficie specificata del disco.
7. Non lasciare l'utensile acceso. Azionare l'utensile solo dopo averlo impugnato.

8. Non toccare il pezzo subito dopo il lavoro, poiché più raggiungere temperature elevate e provocare usstioni.

9. Osservare le istruzioni del produttore per il corretto montaggio e utilizzo dei dischi. Maneggiare e conservare i dischi con cura.

10. Non utilizzato boccole di riduzione o adattatori separati per montare dischi abrasivi con foro长大o.
11. Usare sostanto flange specifiche per Anything utensile.
12. Se si usano utensili su cui montare dischi con foro filettato, accertarsi che la filettatura del disco sua sufficientemente lunga da accettare la lunghezza del mandrino.
13. Accertarsi che il pezzo sia fissato stabilmente nei supporti.
14. Tenere presente che il disco continua a girare ancche dopo aver spento I'utensile.
15. Se l'ambiente di lavoro è extremamente caldo o umido oppure contaminato da polvere conducittiva, usare un salvavita (30 mA) per garantire la sicurezza dell'operaatore.
16. Non usare l'utensile su materiali che contengono amIENTo.
17. Quando si usano un disco di taglio, utilizzare sempre la protezione del disco per raccogliere la polvere, come previsto delle normative in vigore nel paese.
18. I dischi da taglio non devono essere soggetti ad alcuna pressione laterale.

CONSERVARE QUESTE ISTRUZIONI.

AVVERTENZA:

NON lasciare che la familiarità acquisita con il prodotto (dovuta all'uso ripetuto) provochi l'inosservanza delle regole di sicurezza per il presente utensile. L'USO IMPROPRIO o la mancata osservanza delle norme di sicurezza contenate in questo manuale più provocare lesioni personali gravi.

DESCRIZIONE FUNZIONALE

ATTENZIONE:

• Prima di regolare o controllare le funzioni dell'utensile, verificare sempre di averlo spento e scollegato dall'alimentazione.

Blocco dell'albero

ATTENZIONE:

• Non azionare il blocco dell'albero perché il mandrino è in movimento. L'utensile potrebbe subire danni. (Fig. 1) Premere il blocco dell'albero per evitare la rotazione del mandrino durante l'installazione o la rimozione degli accessori.

Azionamento dell'interruttore

ATTENZIONE:

• Prima di collegare l'utensile, controllare sempre se l'interruttore scorrevole si attiva correttamente e ritorna alla posizione "OFF" quando il retro dell'interruttore scorrevole non viene più premuto.

• É possible bloccare l'interruttore nella posizione "ON" per garantire comodità all'opercatore durante l'uso prolongato dell'utensile. Prestare attenzione quando si blocca l'utensile nella posizione "ON" emantenere una presa sicura.

Per avviare l'utensile, spostare l'interruttore scorrevole versus la posizione "I (ON)" premendo la parte posteriore dell'interruttore scorrevole. Per il funzionamento continuo, premere la parte anteriore dell'interruttore scorrevole per bloccarlo. (Fig. 2)

Per fermare l'utensile, premere la parte posteriore dell'interruttore scorrevole, quindi portarlo nella posizione "O (OFF)".

Spia luminosa (Fig. 3)

La spia luminosa diventa verde quando l'utensile è collegato alla presa di corrente. Se la spia non si accende, il cavo di alimentazione o il controller potrebbero essere difettosi. Se la spia si accende ma l'utensile non si avvia nonostante sua accesso, potrebbero esseri usurate le spazzole di carbone oppure il controller, il motore o l'interruttore ON/OFF potrebbero essere difettosi.

Prova di riavvio involontario

L'utensile non funzione con l'interruttore in posizione di bloccoanche quando è collegato alla rete elettrica. In questo momento, la spia luminosa diventa rossa e miastra che il disposivo a prova di riavvio involontario è in funzione.

Per annullare la prova di riavvio involontario, riportare l'interruttore scorrevole in posizione "O (OFF)".

Funzione di avvio morbido

La funzione di avvio morbido permette di rimuovere colpi e scosse iniziali.

Freno meccanico

Per i modelli GA4541R, GA5041R

Il freno meccanico viene attivato dopo lo spegnimento dell'utensile.

Il freno non funzione quando l'alimentazione è spenta e l'interruttore è ancora acceso.

MONTAGGIO

ATTENZIONE:

• prima di iniziare qualiasi operazione sull'utensile, verificare sempre di averlo spento e scollegato dall'alimentazione.

Installazione dell'impugnatura laterale

ATTENZIONE:

• Accertarsi sempre che l'impugnatura laterale sia montata correttamente prima di azionare l'utensile. Avvitare saldamente l'impugnatura laterale sul punto dell'utensile migliorato nella figura. (Fig. 4)

Installazione o rimozione della protezione del disco (per disco con centro depresso, disco ad alette, disco flessibile, spazzola metallica a disco/disco di taglio abrasivo, disco diamantato)

AVVERTENZA:

• Durante l'uso di un disco con centro depresso, di un disco ad alette, di un disco flessibile o di una spazzola metallica a disco, la protezione del disco deve essere montata sull'utensile in modo che il lato chiuso della protezione sua sempre rivolto verso l'operatore.
• Se si utilizes un disco di taglio abrasivo/diamantato, accertarsi di utilizzare solo l'apposita protezione del disco progettata per l'uso con i dischi di taglio. (In alcuni paesi europei, se si utilizes un disco diamantato è possible usare la protezione normale; attenersi alle normative in vigore nel proprio paese.)

Per utensili con protezione del disco di tipo leva a morsetto (Fig. 5)

Allentare la vite, quando tirare la leva nella direzione indicata alla freccia. Montare la protezione del disco con le sporgenze sulla banda della protezione del disco allineata con le tacche sull'alloggiamento del cuscinetto. Ruotare quando la protezione del disco a un'angolazione tale da proteggere l'operatore, in base al tipo di lavoro Tirare la leva nella direzione indicata alla freccia. Quindi, serrare la protezione del disco stringendo la vite. Serrare la vite fino in fondo. L'angolo di impostazione della protezione disco potò essere regolato con la leva. (Fig. 6) Per rimuovere la protezione del disco, atteneri alla procedura di installmentazione procedendo in senso inverso.

Per utensili con protezione disco tipo chiusura con vite (Fig. 7)

Montare la protezione del disco con le sporgenze sulla banda della protezione del disco allineata con le tacche sull'alloggiamento del cuscinnetto. Ruotare quando la protezione del disco a un'angolazione tale da proteggere l'operatore, in base al tipo di lavoro. Serrare la vite fino in fondo.

Per rimuovere la protezione del disco, atteneri alla procedura di installmentazione procedendo in senso inverno.

Installazione o rimozione del disco con centro depresso o del disco ad alette (accessorio opzionale)

AVVERTENZA:

• Durante l'uso di un disco con centro depresso o di un disco ad alette, la protezione del disco deve essere montata sull'utensile in modo che il dato chiuso della protezione sua sempre rivolto verso l'operatore.

Montare la flangia interna sul mandrino.

Assicurarsi di montare la parte dentata della flangia interna sulla parte dritta sul fondo del mandrino.

Montare il disco o la mola sulla flangia interna e avvitare il controdado sul mandrino. (Fig. 8)

Per serrare il controdado, premere saldamente il blocco dell'albero in modo da evitare la rotazione del mandrino, quindi utilizzare l'apposita chiave per serrare il controdado in senseo orario. (Fig. 9)

Per rimuovere il disco, atteneri alla procedura di installazione procedendo in senso inverno.

Superflangia (accessorio opzionale)

ATTENZIONE:

• Non usare la superflangia per i modelli dotati di freno meccanico. In caso contrario, se il freno è attivato, potrebbe allentarsi.

I modeli con la lettera F dispongono di una superflangia.
come dotazione standard. Per svitare il controdo,
apprecare una forza pari solo a 1/3 di quella necessaria
per il tipo convenzione.

Installazione o rimozione di Ezynut (accessorio opzionale)

ATTENZIONE:

Non utilizzato Ezynut con una superflangia o una smerigliatrice angolare il cui numero di modello termina. con "F". Queste flange sonoosi spesse che il mandrino non è in grado di trattenerl'intera fillettatura.

Montare la flangia interna, il disco abrasivo ed Ezynut sul mandrino, avendo cura che il logo Makita su Ezynut sia rivolto versus l'esterno. (Fig. 10)

Premere saldamente il blocco dell'albero e serrare Ezynut ruotando il disco abrasivo in senso orario fino al suo arresto.

Ruotare I'anello esterno di Ezynut in senso antiorario per allentarlo. (Fig. 11)

NOTA:

• Ezynut può essere allentato manually fineché la freccia è rivolta verso la tacca. In caso contrario, è necessaria una chiave per controdadi per allentarlo. Inserire un'estremità della chiave in un foro e rotatore Ezynut in senso antiario. (Fig. 12 e 13)

Installazione o rimozione del disco flessibile (accessorio opzionale)

AVVERTENZA:

Utilizzato sempre la protezione in dotazione quando sull'utensile è in uso un disco flessibile. Il disco più frantumarsi durante l'uso e la protezione aiuta a ridurre le possibilità di infortuni.

Attenersi alle istruzioni per il disco con centro depresso, utilizzando perchéanche i cuscinetto in plastica sopra il disco.Fare riferimento alla pagina con l'ordine di montaggio degli accessori di quello manuale. (Fig. 14)

Installazione o rimozione del disco abrasivo (accessorio opzionale)

NOTA:

Utilizzare sostanto gli accessori di carteggiatura indicatori nel presente manuale. Devono essere acquistati separatamente.

Montare il cuscinetto in gomma sul mandrino. Montare il disco sul cuscinetto in gomma e avvitare il controdado di carteggiatura sul mandrino. Per serrare il controdado di carteggiatura, premere saldamente il blocco dell'albero in modo da evitare la rotazione del mandrino, quindi utilizzare l'apposita chiave per serrare saldamente il controdado in senso orario. (Fig. 15)

Per rimuovere il disco, atteneri alla procedura di installazione procedendo in senso inverno.

Installazione o rimozione dell'accessorio del coperchio antipolvere (accessorio opzionale)

AVVERTENZA:

• Prima di montare o smontare l'accessorio del coperchio antipolvere accertarsi sempre che l'utensile si spento e scollegato. In caso contrario, si potrebbe danneggiare l'utensile o subire lesioni personali.

Esistono quello peszii dell'accessorio coperchio antipolvere e ognuno è utilizzato in una delle diverse posizioni.

Impostare l'accessorio coperchio antipolvere in modo che il contrassegno (A, B, C o D) sua posizionato come indicate. Far scattare le estremità nelle ventole. (Fig. 16)

L'accessorio del coperchio antipolverere più essere molto manualmente.

NOTA:

• Pulire l'accessorio del coperchio antipolvere qualora sua ostruito da polvere o da corpi estranei. Il funzionamento continuato con un accessorio del coperchio antipolvere ostruito vuo danneggiare l'utensile.

USO

AVVERTENZA:

• Non dovrebbe essere mai necessario forzare l'utensile. Il peso stesso dell'utensile esercita una pressione adeguata. Una forza o una pressione eccessiva possono provocare una rottrura pericolosa del disco.
• Sostituire SEMPRE il disco se l'utensile è caduto durante la smerigliatura.
  Non sbattere MAI né fare urtare il disco o la mola contro il pezzo in lavorazione.
• Evitare di fare rimbalzare o urtare il disco, in particolare durante il lavoro negli angoli, sui bordi aguzzi e casi via. Questo comportamento potrebbe causare la perdita di controllo e i contracolpi.
• Non usare MAI l'utensile con lame per il taglio del legno o altre seghe. Seutilizzate con le smerigliatrici, tali lame provocano frequentemente dei contraccolpi, causando perdite di controllo con pericolo di lesioni.

ATTENZIONE:

• Non accendere l'utensile quando é a conta con il pezzo in lavorazione, poiché potrebbe causare lesions all'operaatore.
• Indossare sempre occhiiali di protezione o uno schermo facciale durante il lavoro.
• Dopo l'uso, spegnere sempre l'utensile e attendere che il disco si fermi Completely parte prima di riporre l'utensile.
• Tenere sempre saldamente l'utensile con una mano sull'alloggiamento e l'altra sull'impugnatura laterale.

Smerigliatura e carteggiatura (Fig. 17)

Accendere l'utensile e posizionare il disco o la mola sul pezzo in lavorazione.

In linea generale, tenere il bordo del disco o della mola a un angolo di circa 15^ rispetto alla superficie del pezzo in lavorazione.

Durante il periodo di rodaggio di un nuovo disco, non spostare la smerigliatriche nella direzione B, poiché taglierebbe il pezzo in lavorazione. Una volta che il bordo del disco è stato arrotdato dall'uso, il disco più essere spostato in entrambè le direzioni A e B.

Utilizzo con il disco da taglio abrasivo/disco diamantato (accessorio opzionale)

AVVERTENZA:

• Se si utilizes un disco di taglio abrasivo/diamantato, accertarsi di utilizzare solo l'apposita protezione del disco progettata per l'uso con i dischi di taglio. (In alcuni paesi europei, se si utilizes un disco diamantato è possible usare la protezione normale; atteneri alle normative in vigore nel proprio paese.)
• Non utilizzato MAI un disco di taglio per la smerigliatura laterale.
• Non "bloccare" il disco né applicare una pressione eccessiva. Non tentare di praticare un taglio di profundità eccessiva. Una sollecitatione eccessiva del disco aumenta il carico e la predisposizione all'avitamento o al grippaggio del disco nel taglio e la possibilità di contraccolpi, rotture del disco o surriscaldamento del motore.
  Non avviare l'operazione di taglio nel pezzo in lavorazione. Fare raggiungere al disco la piena velocità e iniziare lentamente a tagliare spostando l'utensile in avanti sulla superficie del pezzo in lavorazione. Se l'utensile viene avviato sul pezzo in lavorazione, il disco potrebbe grippare, sollevarsi o sobbalzare.
• Durante le operazioni di taglio, non modificare mai l'angolazione del disco. Se al disco di taglio viene applicata una pressione laterale (come nella smerigliatura), il disco potrebbe creparsi e rompersi, provocando gravi lesionsi personali.
• Un disco diamantato delve essere utilizzato perpendicolarmente al materiale da tagliare.

Per quanto riguarda l'installazione, seguire le istruzioni per il disco con centro depresso. (Fig. 18)

La direzione di montaggio del controdo e della flangia interna varia in base allo spessore del disco.

Fare riferimento alla tabella seguente. (Fig. 19)

Funzionamento con la spazzola metallica a Coppa (accessorio opzionale)

ATTENZIONE:

• Per controllare il funzionamento della spazzola, avviare l'utensile a vuoto, assicurandosi che non vi siano persone davanti alla spazzola.
• Non utilizzato spazzole danneggiate o non equilibrate. L'uso di una spazzola danneggiata potrebbe augmentare la possibilità di infortuni dovuti al contatto con i fili rotti della spazzola.

Scollegare l'utensile e posizionario capovolto in modo da accedere facilemente al mandrino. Rimuovere eventuali accessori dal mandrino. Avvitare la spazzola metallica a coppa sul mandrino e serrarla con la chiave in dotazione. Durante l'uso della spazzola, evitare di applicare una

pressioneecessiva chepuocausare la piegaturaoltirelimiti dei fili, causando rotture premature. (Fig.20)

Funzionamento con la spazzola metallica a disco (accessorio opzionale)

ATTENZIONE:

• Per controllare il funzionamento della spazzola metallica a disco, avviare l'utensile a vuoto, assicurandosi che non vi siano persone davanti alla spazzola.
• Non utilizzato spazzole metalliche a disco danneggiato non equilibrate. L'uso di una spazzola metallica a disco danneggiata potrebbe aumento la possibilità di infortuni dovuti al contatto con i fili rotti della spazzola.
  Utilizzare SEMPRE la protezione con le spazzole metalliche a disco, verificando che il diametro del disco possa essere contento all'interno della protezione. Il disco più frantumarsi durante l'uso e la protezione aiuta a ridurre le possibilità di infortuni.

Scollegare l'utenisile e posizionarlo capovolto in modo da accedere disponibile al mandrino. Rimuovere eventuali accessori dal mandrino. Montare la spazzola metallica a disco sul mandrino e serrarla con le chiavi. (Fig. 21)

Durante l'uso della spazzola metallica a disco, evitare di applicare una pressione eccessiva che può causare la piegatura或者其他 i limiti dei fili, causando rotture premature.

MANUTENZIONE

ATTENZIONE:

• prima di effettuate operazioni di ispezione e manutenzione sull'utensile, verificare sempre di averlo spento e scollegato dall'alimentazione.
• Evitare assolutamente di usare benzina, diluenti, solventi, alcohol o sostanze simili. In caso contrario, potrebbero verificarsi scoloriture, deformazioni o incrinature.

L'utensile e le aperture di ventilazione devono essere mantenuti puliti. Pulire le aperture di ventilazione dell'utensile regolarmente o quando iniziano a essere ostruite. (Fig. 22)

Permantere la SICUREZZA e l'AFFIDABILITA del prodotto, le riparazioni, l'ispezione e la sostituzione delle spazzole in carbonio e qualsiasi altra operazione di manutenzione o regolazione devono essere eseguita da un centro di assistenza Makita autorizzato, sempre utilizzando ricambi Makita.

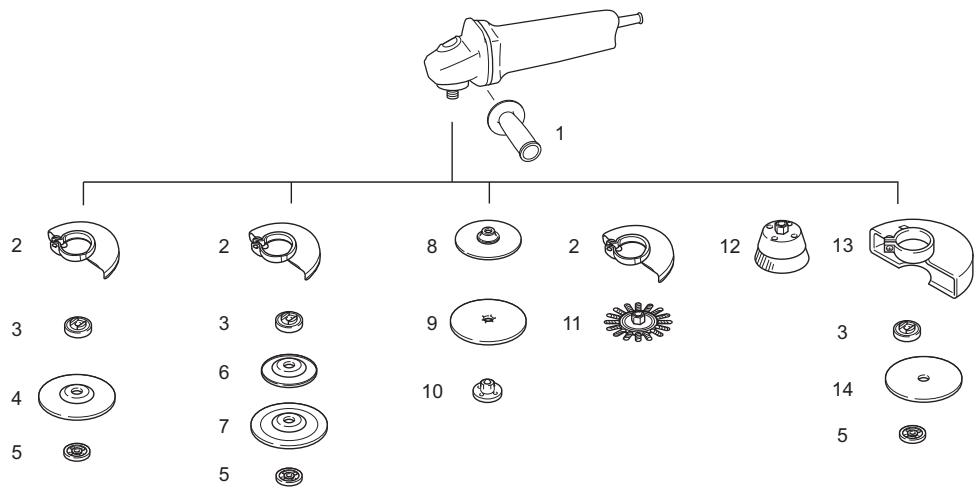

ACCESSORI OPZIONALI

ATTENZIONE:

• Si consiglia l'uso dei seguenti accessori per l'utensile Makita descritto in quello manuale. L'uso di qualiasiato除外. Utilizzare gli accessori esclusivamente per l'uso dichiarato.
  Per l'assistenza e per ulteriori informazioni su tali accessori, rivolgersi al centro assistenza Makita di zona.
• Accessorio coperchio antipolvere

	Modello 115 mm (4-1/2")	Modello 125 mm (5")	Modello 150 mm (6")
1	Impugnatura 36
2	Protezione del disco (per il disco di smerigliatura)
3	Flangia interna Superflangia *1
4	Disco con centro depresso/disco ad alette
5	Controdado Ezynut *2
6	Cuscinetto in plastica		-
7	Disco flessibile		-
8	Cuscinetto in gomma 100	Cuscinetto in gomma 115	Cuscinetto in gomma 125
9	Disco abrasivo
10	Controdado di carteggiatura
11	Spazzola metallica a disco
12	Spazzola metallica a Coppa
13	Protezione del disco (per il disco di taglio) *3
14	Disco di taglio abrasivo/disco diamantato
-	Chiave per controdadi

Nota:

1 Non usare la superflangia con una smerigliatrice dotata di funzione di freno.
2 Non utilizzato la superflangia ed Ezynut insieme.
*3 In alcuni paesi europei, se si utilizes un disco diamantato è possible usare la protezione normale alippo della protezione speciale che copre entrambi i lati del disco. Attenersi alle normative in vigore nel proprio paese.

015284

NOTA:

• Alcuni degli accessori elencati potrebbero essere inclusi nella confazione dell'utensile come accessori standard. Gli accessori standard posso differire da paese a paese.

Rumore

ENG905-1

Il tipico livello di rumore ponderato A è determinato in conformità alla norma EN60745:

Variazione (K): 3 dB (A)

Modelli GA4541R, GA5041R

Livello di pressione sonora (L_pA) : 84 dB (A)

Livello di potenza sonora (L_WA) : 95 dB (A)

Variazione (K): 3 dB (A)

Modello GA6040R

Livello di pressione sonora (L_pA) : 87 dB (A)

Livello di potenza sonora (L_WA) : 98 dB (A)

Variazione (K): 3 dB (A)

Indossare una protezione acustica.

Vibrazioni

ENG900-1

Il valore totale delle vibrazioni (somma vettorialie triassiale) è determinato in conformità alla norma EN60745:

Modello GA4540R

Modalità di lavoro: smerigliatura della superficie con impugnatura laterale normale

Emissione di vibrazioni (a_h,AG) .. 6,5m / s^2

Variazione (K): 1,5 m/s²

Modalità di lavoro: smerigliatura della superficie con impugnatura laterale anti-vibrazioni

Emissione di vibrazioni (a_h,AG) .. 6,0~m / s^2

Variazione (K): 1,5 m/s²

Modalità di lavoro: smerigliatura con disco

Emissione di vibrazioni (a_h,DS) .. 2,5m / s^2 o inferiore

Variazione (K): 1,5 m/s²

Modalità di lavoro: smerigliatura della superficie con impugnatura laterale normale

Emissione di vibrazioni (a_h,AG) .. 7,0m / s^2

Variazione (K): 1,5 m/s²

Modalità di lavoro: smerigliatura della superficie con impugnatura laterale anti-vibrazioni

Emissione di vibrazioni (a_h,AG) .. 6,0~m / s^2

Variazione (K): 1,5 m/s²

Modalità di lavoro: smerigliatura con disco

Emissione di vibrazioni (a_h,DS) .. 2,5m / s^2 o inferiore

Variazione (K): 1,5 m/s²

Modello GA5041R

Modalità di lavoro: smerigliatura della superficie con impugnatura laterale normale

Emissione di vibrazioni (a_h,AG) .. 7,5m / s^2

Variazione (K): 1,5 m/s²

Modalità di lavoro: smerigliatura della superficie con impugnatura laterale anti-vibrazioni

Emissione di vibrazioni (a_h,AG) .. 6,0~m / s^2

Variazione (K): 1,5 m/s²

Modalità di lavoro: smerigliatura con disco

Emissione di vibrazioni (a_h,DS) .. 2,5m / s^2 o inferiore

Variazione (K): 1,5 m/s²

ENG902-1

• Il valore di emissione delle vibrazioni dichiarato è stato misurato in conformità con il metodo di test standard e può essere utilizzato per confrontare tra loro diversi utensili.

• Il valore di emissione delle vibrazioni dichiarato più sono nelle espesizioni per stime preliminari dell'esposizione.

• Il valore dell'emissione delle vibrazioni dichiarato è utilizzato per le applicazioni principali dello strumento. Tuttavia, se lo strumento viene utilizzato per altre

applicazioni, il valore dell'emissione delle vibrazioni potrebbe essere diverso.

AVVERTENZA:

L'emissione delle vibrazioni durante l'uso effettivo dell'utensile elettrico cui risultare diversa rispetto al valore dichiarato, in base alla modalità d'uso dell'utensile.
- Assicurarsi di individuire le necessarie misure di sicurezza per proteggere l'operaatore in base a una stima dell'esposizione nelle condizioni reali di utilizzo (prendendo in considerazione tutte le fasi del ciclo operativo, come quando volta l'utensile viene spento e i periodi in cui rimane inattivo,或者其他 al tempo di avviamento).

Solo per i paesi europei

ENH101-18

Dichiarazione di conformità CE

Makita dichiara che le machine seguenti:

Denominazione dell'utensile:

Smerigliatrica angolare

conformi alle seguenti direttive europee:

2006/42/EC

Sono prodotte in conformitàagli standard o ai documenti

standardizzati riportati di seguito:

EN60745

Il documento tecnico ai sensi della Direttiva europea

2006/42/EC è disponibile presso:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgio

28.5.2014

Yasushi Fukaya

Direttore

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgio

ACCESORIOS OPCIONALES

PRECAUCION:
